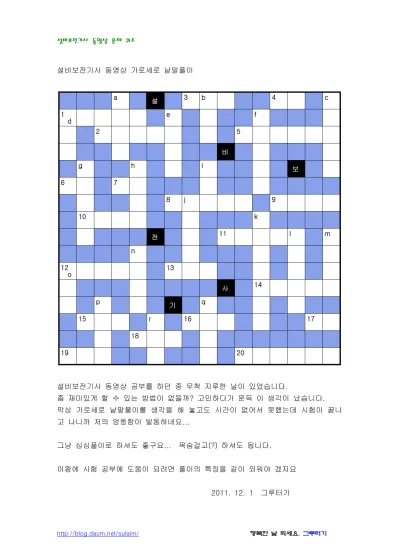

설비보전기사 동영상 가로세로 낱말풀이
a
설3 b 4 c
1
d e f
2 5
비
g h i
보
6 7
8 j 9
10 k
전
11 l m
n 12
o 13
사
14
p
기q
15 r 16 17
18
19 20
설비보전기사 동영상 공부를 하던 중 무척 지루한 날이 있었습니다.
좀 재미있게 할 수 있는 방법이 없을까? 고민하다가 문득 이 생각이 났습니다.
막상 가로세로 낱말풀이를 생각을 해 놓고도 시간이 없어서 못했는데 시험이 끝나 고 나니까 저의 엉뚱함이 발동하네요...
그냥 심심풀이로 하셔도 좋구요... 목숨걸고(?) 하셔도 됩니다.
이왕에 시험 공부에 도움이 되려면 풀이의 특징을 같이 외워야 겠지요
2011. 12. 1 그루터기
가로 풀이
1. 컴프레셔를 화면에서 에어유니트 화면으로 이동했다가 동파이프를 축에 연결한 급유 시스템을 보여줍니다. 컴프레셔에서 에어를 쏘면 기름통에서 기름을 끌고 가서 베어링하우징에 뿌려줍니다. 에어 급유법에는 제트급유, 공압급유 및 이 것이 있습니다. 일명 oil mist
2. 용기에 그리스를 가득 채운 후 토글 프레스로 그리스를 압축하는 동영상 그리스의 전단 안정성(기계적 안전성)을 평가하는 것
출제 동영상은 다름
3. 유압작동유를 냉각하는 냉각기를 두가지 보여 줍니다.
그 중에
A. 냉각휀이 달려있는 방식
B. 긴 원통에 양쪽 플랜지가 달린 방식 중 우측 그림과 비슷한 모양의 냉각방식은?
4. 헬리컬기어에 흰색을 칠한 다음(원래는 광명단을 칠해야 겠지요?). 돌려서 상대 편 기어에 묻힌 것을 확인한다.
○○ 측정작업, 혹은 이 닿기 측정작업, 이접촉면 측정작업
5. 둥근 기계 부품을 보여주다가 두껑이 열리고 회전하는 에니메이션입니다.
특징은 편심오차가 2~3mm 일 때는 무리없이 동력전달이 가능하다.
각도오차가 2~3° 일 때 무리없이 동력전달이 가능하다.
비틀림에 대한 유연성이 좋다.
6. 내륜기어로 연결된 커플링 동영상입니다. ○○ 커플링, 특징은 긴수명과 동력 손실이 적다
크라운 기어로 가공되어 점 접촉을 한다.
평행 오차, 각도 오차, 축 유동오차를 허용한다.
7. 주황색을 입고, 안전모를 쓴 사람 둘이서 긴 막대 모양의 랜치를 돌립니다. 마 지막 동영상에 게이지를 보여줍니다. 이 공구를 사용하는 목적은 볼트나 너트를 일정한 힘으로 체결하기 위함입니다. 설정값은 400kgfcm 등으로 표시합니다.
동영상과는 다르지만 이것도 같은 종류입니다.
8. 세로로 선 두 부품(판재) 사이에 회색봉 같은 볼트 가 있습니다. 두 부품의 간격을 일정하게 유지하 는 역할을 합니다.
9. 베어링 사이에 얇은 판이 있고 스프링을 사이에 넣 습니다. 베어링의 ○○○○ 작업으로
작업 목적은
축의 위치 결정을 정확히 하고, 회전 정밀도를 향상 베어링 강성 향상
전동체 미끄럼방지
축의 흔들림에 의한 소음 진동방지
10. 둥근 커플링에서 시커먼 볼트를 하나 꺼냅니다. 머리와 나사부분 사이에 나사산이 나지 않은 부분이 있습니다. 볼 트와 볼트구멍 사이의 클리어런스를 최소한으로 줄여 전단 하중이 발생하는 곳에 사용하는 겁니다.
11. 강제순환급유장치 동영상을 보여주고 화살표가 지시하는 부품의 명칭은?
사각형의 부품 네 귀퉁이에 볼트로 잠그고, 가운데 둥근 게이지가 부착된 부품 으로 급유장치에서 급유상태를 눈으로 확인 할 수 있는 부품은?
윤활유 유량계라고도 합니다.
우측 사진은 윤활유 유량계는 아닌데요 비슷해서 붙였습니다.
색상은 검은색이었던것 같은데...
12. 금년도 11/19일 출제되어 의견이 분분했던 문제인데요. 베어링 위에 자석(볼 트?)을 얻어서 회전시키고, 자석은 빼고 무게측정하고 다시 그리스를 바르고 회 전시키고, 베어링 단독으로 무게 측정하고 하는 동영상입니다. 맞는지 모르겠습 니다. 누설도 같았는데... 하여간 문제는 아래에 힌트 보시고 푸세요..
그리스가 물과 접촉된 경우의 물에 대한 저항성을 확인하는 시험
13. 유압장치의 배관계통에 작동유를 넣어서 세정하는 작업으로 유압장치 내의 이 물질을 제거하는 작업을 무엇이라 하는가? 동영상은 여러개의 유압 장치 배관 에 호스로 연결하고 하는 그림이 나온 것 같습니다.
14. Y자형 모양을 가진 배관부품으로 오일 속의 이물질을 여과(제거가 아님)하는 역할을 담당하는 부품은? 그냥 이 명칭을 사용하기도 하고 앞에 Y형이라고 붙 이기도 합니다.
15. 일반적으로 많이 사용하는 부품으로 축에 기어나 풀리 등을 고정하여 회전운동 을 전달하는 부품으로 뭍힘키라고도 함. 모터에 있는 풀리 빼면 나오지요...
16. 고무밸트 안쪽에 홈이 파진 것으로 체인이나 기어에 비해 소음이 적고 가벼우 며, 회전속도가 높고, 굴곡성이 좋아 작은 풀리에도 사용되며, 정확한 회전 각 속도비가 유지 되며, 축간거리가 짧아 좁은 장소에도 설치가 가능한 밸트 대표적인 특징은
동기전동가능, 미끄럼이 없다. 정확한 속도비로 회전수 전달
17. 터보컴프레셔 동영상을 보여주고
주로 고속 회전체의 축 진동을 측정하기 위해 설치되는 센서로 가속도센서보다 가늘고 비 접촉식이며, 너트가 더블너트(2개)인 센서
18. 버너로 달군 철판위에 윤활유를 뿌린다. A 윤활유는 변화가 없다. B 윤활유는 치지직 하면서 튄다.
이런 실험을 통하여 윤활유에 수분함유 유무를 알기위해 하는 시험은?
19. 유량을 측정하는 스위치 동영상은 약간크고 두껑쪽이 사각형으로된 모양이 보입니 다.
20. 특징 잇줄이 나선모양의 베벨기어
한번에 접촉하는 물림의 길이가 길어 스트레이트 베벨기어에 비해 운동이 부드럽다.
고속운전시 진동 소음을 줄일 수 있다.
세로풀이
a. 윤활유와 증류수가 들어 있는 병 두 개를 보여줍니다. 물통에 기름을 넣고 자 전과 공전을 시키며 타임워치를 봅니다. 대략 7분 정도 지난 뒤 정지 시킵니다.
기름과 물이 잘 섞이는지 아닌지를 확인하는 시험입니다.
b. 집중 그리스 윤활시스템을 보여주다가 마지막에 약간 아래쪽에 있는 긴 원통형 을 보여주면서 명칭과 용도를 물어봅니다.
오일의 일정 점도를 유지하기 위해 온도 상승을 방지하지 위한 설비의 명칭은?
요 사진도 비슷합니다만 용도는 약간 틀립니다.
c. UC베어링이라고도 하며 우측의 UCT베어링, UCP베어링 종류의 가운데 베어링 부분의 명칭
d. 집중그리스 공급 시스템을 보여주다가 사각형에 위쪽에 작은 피스톤(?) 4개와 아래쪽으로 그리스 를 공급하는 파이프 4개 그리고 우측과 좌측에 그리스 입구와 출구가 있는 부품으로 그리스를 필요한 기계요소에 공급해주는 부품으로 ○○○
혹은 ○○밸브라고 함.
e. 무게와 각도가 규정된 원추를 규정 용기중의 시료 에 일정한 높이(40㎜)에서 낙하시켜 원추가 5초 동 안 침투한 깊이를 밀리미터(㎜)로 측정하여 측정된
㎜수치의 10배의 수치로 표시한다. (추가 10㎜를 침투 하였다면 주도는 100으로 표시 한다)
f. 바퀴가 달린 그리스통 상부 에 레버가 달려있고 그 레 버를 손으로 움직이면 그 리스호스를 베어링에 대고 그리스를 공급하는 동영상 (우측그림과 약간 다름) 수동 ○○○○○
g. 유압탱크 위에 노랑색 원통의 두껑을 한 부품으로 내부에 필터가 있다.
용도는 탱크내 이물질 침입 방지와
탱크내 유면 상하에 의한 내압변화 방지하는 부품
h. 베어링을 고정하는 너트로 베어링용 잠금너트라고 도 한다.
I. 금년 11/16일 출제 되었던 문제로 동영상과 같은 시간 파형과 주파수 파형을 보이는 진동특성을 무엇이라고 하는가? 나중에 하얀 그래프만 생각이 납니다.
아래 합성파동과 같은 그래프와 첫번째 파장 위치에 한개만 높은 그래프 두개 였습니다.
j. 베어링의 동영상을 보여주고 이 베어링의 종류와 안지름을 쓰시오.
베어링에 31312A 라는 번호가 보입니다.
내경은 마지막 두 개 숫자 12x5=60 이므 로 60mm입니다. ○○○○○베어링
k. 회전수를 측정하고 축에 대고 깜빡깜빡하는 빛이 나오는 동영상을 보여줍니다.
l. 진동 주파수를 측정하는 측정기 화면에 TRIGER 라는 글자가 보이고 그 위쪽에 LEVEL 이라는 글자란에 숫자가 나타납니다.
m. 다음 공구의 명칭은
n. 유압유니트의 오일탱크 내부를 보여줍니다. 왼쪽에는 바닥에 사각형의 자석이 붙어 있고 우측방에는 가느다란 막대가 아래로 내려와 있습니다. 이것의 이름과 용도는? 용도는 유압작동유의 온도를 측정합니다
o. 두 개의 오일 냉각기를 보여줍니다 하나는 휀이 달린 공랭식 냉각기 이고 하나 는 둥근 원통형에 양쪽에 플랜지가 달린 냉각기입니다. 무슨식 냉각기 인가?
(회색에 긴 원통으로 보여줍니다.)
p. 축의 길이가 2m 이하이고 축이 휘었을 때 바로 잡는 공구 이름은?
q. 동영상을 정면으로 보여주니까 잘 보셔야 합니다 명칭과 특징은?
특징은 소음과 진동이 없어 고속 및 정숙한 운전이 가능하다.
제작이 어렵고 무겁고 비싸다. ○○○○ 체인
r. 자동차 차륜기어 (스파이럴베벨기어 같은) 같은 곳에 다이알 게이지를 대고 약 간씩 흔들어 봅니다. 이 때 작업명과 이유 3가지는?
이 작업은 가공상 오차 및 열 발생으로 인한 변형방지, 각 부품간 간섭을 제거하여, 원활한 운전을 위함
정역운전이나 토크의 맥동에 따른 진동, 충격방지를 위한 작업입니다.
○○○ 측정작업. 클리어런스라고 쓰지 마리고 꼭 이걸 쓰세요..
정답
