Dielectric Properties of $Ta_2O_5-SiO_2$ Thin Films Deposited at Room Temperature by Continuous Composition Spread

상온에서 연속 조성 확산법에 의해 증착된 Ta

2

O

5

-SiO

2

유전특성

김윤회^1,3·정근¹·윤석진¹·송종한²·박경봉³·최지원^1,†

1

한국과학기술연구원 전자재료센터 ,

²

한국과학기술연구원 나노재료분석센터 ,

³

안동대학교 청정소재기술연구센터

Dielectric Properties of Ta 2 O 5 -SiO 2 Thin Films Deposited at Room Temperature by Continuous Composition Spread

Yun-Hoe Kim^1,3, Keun Jung¹, Seok-Jin Yoon¹, Jong-Han Song², Kyung-Bong Park³ and Ji-Won Choi^1,†

1

Electronic Materials Center, Korea Institute of Science and Technology, 39-1 Hawolgok-dong, Seongbuk-gu, Seoul 136-791, Korea

2

Nano Materials Analysis Center, Korea Institute of Science and Technology, 39-1 Hawolgok-dong, Seongbuk-gu, Seoul 136-791, Korea

3

The Center for Green Materials Technology, Andong University, 388, Songcheon-Dong, Andong, Gyeongsangbuk-Do 760-749, Korea (2010 년 3 월 12 일 접수 : 2010 년 6 월 15 일 게재 확정 )

초 록: CCS 방법이 적용된 off-axis RF 마그네트론 스퍼터를 이용하여 증착된 Ta

2

O

5

-SiO

2

의 유전체 박막에 관하여 연 구를 하였다 . 1500 µ m 의 간격으로 비유전율 및 유전손실을 측정하여 Ta

2

O

5

-SiO

2

에 조성의 변화에 따른 유전특성의 변 화를 나타내었다 . 1 MHz 에서 높은 유전상수 ( k ~19.5) 와 낮은 유전손실 (tan δ <0.05) 을 보이는 영역들을 찾았는데 , 이는 증착된 기판 (75 × 25 mm

²

sized Pt/Ti/SiO

2

/Si(100)) 에서 SiO

2

타겟 영역으로부터 각각 16 mm, 22 mm 떨어진 영역에서 찾 을 수 있었다 .

Abstract: The variations of dielectric properties of Ta

2

O

5

-SiO

2

continuous composition spread thin films prepared by off-axis radio-frequency magnetron sputtering were investigated. The dielectric maps of dielectric constant and loss were plotted via 1500 micron-step measuring. The specific points showing superior dielectric properties of high dielectric constant ( k ~19.5) and loss (tan δ <0.05) at 1 MHz were found in area of the distance of 16 mm and 22 mm apart from SiO

2

side in 75 × 25 mm

²

sized Pt/Ti/SiO

2

/Si(100) substrates.

Keywords: Dielectric, High- K , Continuous Composition Spread(CCS), Low processing temperature

1. 서 론

오늘날유비쿼터스

(ubiquitous)

^{시대가열림에따라모}

든정보와멀티미디어가언제

,

^어디서나

24

^{시간끊김없}

이서비스가가능하여야하며이를위해서는다양한정 보및서비스의송신과수신이동시에가능한휴대단말 기가필요하게되었다

.

^{이러한차세대휴대단말기는현}

재휴대폰의전화기능

,

^카메라

, DMB,

^이외에도

mobile

internet, health care

^서비스

, home network

^{등더욱다양한}

서비스가가능해야할것이다

.

^{그러기위해서는단말기}

의일정한부피내에현재보다훨씬많은유전체박막의 탑재가필수적이며

,

^{이에단말기내의부품실장밀도의급}

격한증가가요구되고있다

.

^{이러한소형화및고집적화}

를위한유전체박막의면적감소는소자의정전용량부 족을유발하고

,

^{이에따라소자에저장된정보가변화하}

는소프트에러

(soft error)

^{가발생하게된다}

.

^{이러한소프}

트에러를예방하여소자가안정된동작을하기에필요

한최소한의충전용량을유지하기위해서는유전층의두 께감소가필요한데

,

^{종례에사용되던}

SiO

2

, Si

3

N

4또는

SiO

2

/SiN

4층은두께의물리적한계에도달하게되어유

전층에서직접적인터널링전류

(tunneling current)

^가흘러

서이를제대로관리하지못할경우고속연산에있어소 자의신뢰성에심각한문제가생기게된다

.

^{따라서이러}

한문제를해결하기위해서유전층의두께감소대신새 로운고유전율유전박막을사용하려는연구가이루어 지고있다

.

또한대부분의세라믹소재를이용한유전체박막의부 품제조에는수백^o

C

^에서천o

C

^{이상에이르는고온에서열}

처리함으로써밀도를높이고소재로서의특성을얻으며 형태를유지하는소결공정이필수적이다

.

^{이러한소결공}

정을거치면세라믹물질은약

13%

^{이상의수축이발생}

하게되어서

3

^{차원구조상의복잡한패턴및}

via-hole

^등

의

alignment

^{에치명적인문제가야기되고있다}

.

^또한고

온에서행해지기때문에폴리머를비롯한다양한다른소

†

Corresponding author

E-mail: [email protected]

재간의접합이매우어려워진다

.

^폴리머는

350

^o

C

^이상

에서는분해되어특성을유지하지못하며

,

^{다른종류의}

세라믹소재간의접합에서도통상의소결온도에서는분 자간의확산에의해접합부의화학조성이변화하는결정 적인문제가있다

.

^{그리하여저온공정에서의유전체박막}

의제조기술이중요하게대두되고있다

.

^1-4)

실제저온공정의응용분야의예로는크게반도체

very large scale integration back-end of line (VLSI-BEOL)

^공정

의

metal insulator metal (MIM)

^{캐패시터와 플렉시블}

(flexible)

^{박막 트랜지스터의 게이트 인슐레이터}

(gate

insulator)

^{를예로들수있다}

.

⁵⁾

MIM

^{캐패시터는반도체}

RF, analog/mixed signal

^{회로에사용되는중요한수동소자로}

서

international technology roadmap for semiconductors(ITRS)

^에

서는그기술적요구사항으로

2022

^년까지

12Ff/um

^2의높은

정전용량밀도를요구하고있으며

,

^6)반도체

VLSI-BEOL

^공

정의최대공정온도가

400

^o

C

^{정도로제한되어있다}

.

또한최근에차세대디스플레이어로플렉시블디스플 레이에관하여기업과연구소에서많은연구가이루어지 고있다

.

^{플렉시블디스플레이는기계적으로반복굽힘}

에따른변형이없어야하며굽힘에따른전기적변화가 없을뿐만아니라

,

^{게이트절연막으로서특성이좋아야}

한다

.

^{이러한플렉시블디스플레이를구현하기위해서는}

유연한기판이필요하고기존의박막트랜지스터는단결 정실리콘기판위에

metal oxide semiconductor(MOS)

^구조

로제작을하였지만기판의고유한기계적특성상유연 성이없어

,

^{이에플라스틱기판을이용한연구가주로이}

루어지고있다

.

플라스틱은유리기판에비해가볍고유연성이뛰어나 잘깨어지지않고매우얇게만들수있는장점이있다

.

^그

러나기존의단결정실리콘기판을사용한박막트랜지스 터의제조공정은고온의온도에서이루어지는데반해

,

플라스틱기판을고온공정을적용하게되면플라스틱의 변형을가져오게되므로

,

^{저온에서도우수한성질을갖는}

막을형성하는것이가장큰문제점으로남아있다

.

⁷⁾

위에서언급한소형화및고집적화를위한고유전율재 료인

Ta

2

O

58)

, Al

2

O

3

-Ta

2

O

59)

, Y

2

O

310)

, (Ba

x

Sr

1-x

)TiO

311)

, ferroelectrics

^{12-13)등은매우높은정전용량밀도를나타내}

어정전용량요구조건은충분히만족시킨다

.

^그러나공

정온도가

400

^o

C

^{이상으로너무높고}

,

^{무엇보다도캐패시}

터특성에있어서가장중요한누설전류및유전손실이 매우높아 실질적인

MIM

^{캐패시터의실현을위해서는}

400

^o

C

^{미만의온도에서형성가능하고우수한누설전류}

및유전손실특성을나타내는새로운고유전율박막소 재의개발이필수적이라할수있다

.

그리하여

VLSI-BEOL

^공정의

MIM

^{캐패시터및플렉시}

블박막트랜지스터의게이트인슐레이터에적합하게적 용할수있게저온공정에서도높은비유전율을나타내는 물질을찾아야하지만단일조성의물질에서는찾기가어 렵다

.

^{이런이유때문에}

,

^{새로운물질들에대한탐색방}

법들을찾게된동기가되었다

.

^{예를들어염분의인쇄및}

지속적인확산을위한성분젤의보급과같은결합기술 들은물질을탐색하고발견하는데적용되고있다

.

^{14-15) 이}

러한결합기술중에서박막을만들기위해

R.B van Dover

에의해최적화된

off-axis

^{스퍼터의경우다른기술들에}

비해박막물질의조성을탐색하는데있어서유리한장 점들을갖고있다

.

^{16)본연구에서는비정질박막의유전}

상수가

25

^로서

SiO

2에비해

6

^{배정도의높고}

,

^비교적높

은항복강도와낮은누설전류를가지고있는

Ta

2

O

5의비 정질박막과큰항복강도와낮은누설전류를가지고있 는

SiO

^{2의비정질박막을}

off-axis

^{동시스퍼터}

(co-sputter)

를이용하여하나의기판위에여러조성을

CCS

^방법에의

해증착한후

,

^{측정하여분석하였다}

.

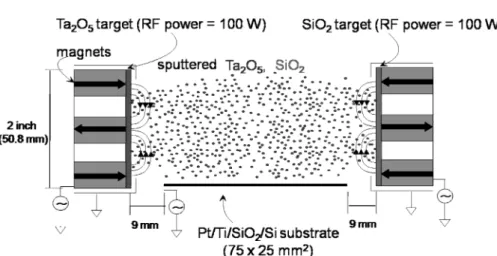

Fig. 1. Schematic presentation of cosputtering configuration for deposition of continuous composition spreads. Ar and O

2

gase are

introduced at 27 and 3 sccm, respectively, to obtain a working pressure of 20 mTorr. RF power at Ta

2

O

5

and SiO

2

targets, which

diameter is 50.8 mm, are 100 and 100 W, respectively.

2. 실 험

2.1. 박막증착방법

본실험은

Fig. 1

^{에나타낸것과같이}

2

^인치

(dia. 50.8 mm)

의

Ta

2

O

5와

SiO

2타겟각각에독립된건

(gun)

^과

RF

^컨트롤

러가장착된

RF

^{마그네트론스퍼터을이용하여실리콘웨}

이퍼기판

(Pt/Ti/SiO

2

/Si(100)

^기판

(75

^×

25 mm

²

) : DOOSON INC, Korea)

^에

off-axis

^{방법으로조성이연속적으로확산된}

박막을증착하였다

.

^{실리콘웨이퍼의표면에있는유기}

물및불순물을제거하기위하여마이크로용액

,

^트리클

로로에틸렌

,

^아세톤

,

^메탄올

,

^{에탄올의순서로각각}

20

^분

씩초음파세척기를이용하여세척한후질소가스를이 용하여건조시켰다

.

스퍼터챔버내에

SiO

2

, Ta

2

O

5타겟과웨이퍼기판을고 정시킨후

base

^압력을

2.0

^×

10

^-6

Torr

^{이하로유지하기위}

하여충분히진공을뽑았다

. working

^압력을

0.02Torr

^로

유지하였으며

,

^{반응가스로아르곤과산소가스를사용하}

여 아르곤 가스의 유량을

27sccm,

^{산소가스의유량을}

3sccm

^{으로일정하게하였다}

.

^이는순수

Ar

^{분위기에서증}

착할경우

Ta

²

O

^5및

SiO

^{2의산소공공이발생하게되고}

,

이로인해누설전류가증가하고

,

^{유전특성이저하되는}

현상을줄이기위해서이다

.

^또한

O

2의함량이너무높아 질경우증착율이크게감소를하게되며

,

^{상온에서의조}

성에따른유전특성변화에초점을맞추기위해공정변 수인

O

2의분압을

(Ar:O

2

= 9:1) 20 mTorr

^{로고정하였다}

.

기판의높이는타겟의가장아랫쪽의높이와일치시켰

고

,

^{타겟과기판의수평적거리는각각}

9 mm

^{로유지하였}

는데

,

^{이는타겟과기판의거리가}

0 mm

^{로유지하고스퍼}

터를이용해증착할경우

,

^{기판내에증착되는위치가타}

겟에서멀어질수록

,

^{박막의두께가처음에는증가하다가}

차츰감소라는것을확인할수있었는데본실험에서는 타겟과의거리의증가에다라계속박막의두께가감소

하게하기위하여거리를

9 mm

^{로유지하였다}

.

RF Power

^는

Ta

2

O

5과

SiO

2타겟모두

100 W

^를가하였

고

,

^{증착하기전에증착하고자하는타겟의표면에이물}

질을제거하기위하여사전스퍼터링을

10

^{분간실시하고}

30

^{분간증착을실시하였다}

.

스퍼터링을통하여박막이증착된기판에상부전극을 증착하기위하여노광공정을거친후전자빔증발기를 이용하여알루미늄

source (99.999%, Kurt J. Lesker)

^를사용

하여상부전극을

200

^×

200

^µ

m

^{2의크기로}

x

^축과

y

^축의간격

을

300

^µ

m

^{로증착하였다}

.

2.2. 측정방법

증착된박막의두께를구하기위해증착된웨이퍼를절 단하여단면을

Environmental-Scanning Electron Microscopy (E-SEM : XL-30 FEG, FEI)

^{을통하여측정하였다}

.

^또한증

착된박막기판을

auto probe station(Model 19S, TNP, Korea)

과

precision impedance analyzer(4294A, Agilent, USA)

^를사

용하여비유전률과유전손실을측정하였다

.

^{또한측정결}

과유전손실이낮은영역을

TS1, TS4

^{라명하고그영역을}

선택하여

RBS, XRD

^{를추가적으로분석하였다}

.

3. 결과 및 고찰

Fig. 2

^는

Ta

2

O

5와

SiO

2각각의박막들의두께프로파일 과

Ta

2

O

5

-SiO

2의

2

^{성분계박막의두께프로파일을거리}

에따라그래프로나타내는데증착된웨이퍼를

18 mm (2 mm, 20 mm, 38 mm, 56 mm, 74 mm)

^{의간격으로}

5

^영역

을각각절단하여

SEM

^{을통하여각각의단면을측정하}

여구하였다

. Ta

2

O

5의두께프로파일은타겟과의거리가

0 mm-75 mm

^{로증가 함에 따라증착된 박막의 두께는}

204 nm-75 nm

^{로감소하였고}

, SiO

2의두께프로파일은타

겟과의거리가

0 mm-75 mm

^{로증가함에따라증착된박}

막의두께는

247 nm-75 nm

^{로감소하였다}

.

^이는

Ta

2

O

5와

SiO

2각각의타겟과의거리가증가할수록증착된박막의 조성비가감소함을알수있다

.

^또한

Ta

2

O

5

-SiO

2의

2

^성분

계박막의두께프로파일은전영역에서

244 nm-313 nm

사이의두께를보였다

.

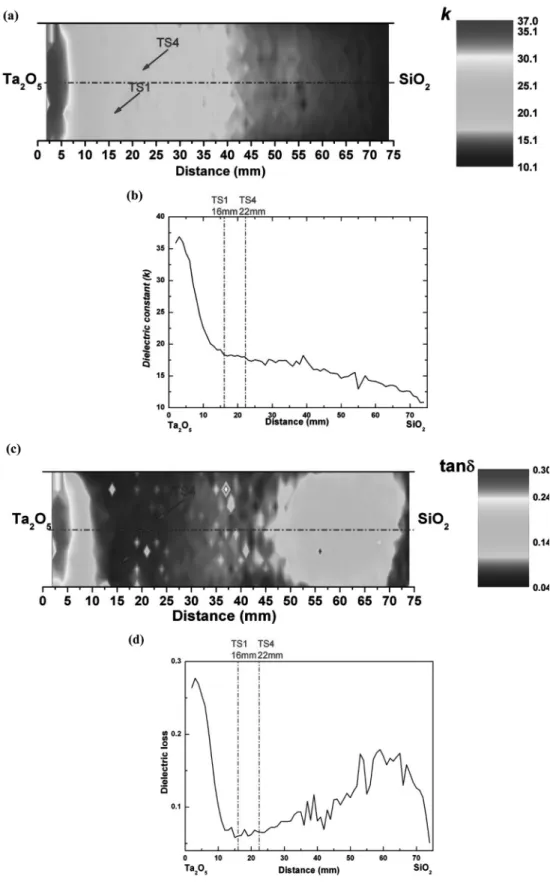

Fig. 3(a)

^{는상온에서}

off-axis RF

^{마그네트론스퍼터로}

증착된

Ta

2

O

5

-SiO

2박막의비유전율을

, Fig. 3(c)

^는

Ta

2

O

5

-

SiO

2박막의유전손실값을각각나타낸다

.

^{각각의이미}

지에아래위의간격이일정한

,

^{가운데지점에수평선}

(

^빨

간점선

)

^{을나타내었고}

,

^{수평선아래와위의비유전율및}

유전손실을측정한결과근소한오차를확인할수있었 다

.

^{이는쳄버안의메인벨브의위치에따른공기의흐름}

의영향과수평선에서멀어짐에따른타겟과의거리가멀 어짐에기인한것으로예상된다

.

^{비유전율및유전손실}

측정결과영역에수평적이동에따라비유전율및유전손 실의특성이변화되었는데이는각영역에따른

Ta

2

O

5

:

SiO

2의조성비가변화하기때문이다

. Ta

2

O

5타겟에근접

한영역에서높은비유전율을보이는데이는

Ta

2

O

5의높

Fig. 2. Thickness profiles of Ta

2

O

5

, SiO

2

and Ta

2

O

5

- SiO

2

thin films deposited at RF power of 100 and 100 W for Ta

2

O

5

and SiO

2

targets, respectively, along the distance from Ta

2

O

5

side.

은비유전율에기인한것이다

.

^{본연구는상온에서도낮}

은유전손실을가지면서높은비유전율을가지고있는영 역을찾는데목적이있다

.

^{이는상대적으로비유전율이}

높아도유전손실이높게나타나면회로에치명적인결함

을유발하기때문에우선적으로낮은유전손실을갖는영 역을조사하였다

.

^{유전손실이}

0.058

^{로가장낮은}

2

^영역

을확인하여

Ta

2

O

5타겟에서

16 mm

^{떨어진영역을}

TS1(

수평선에서아래로

3 mm

^{떨어진영역}

)

^{이라명칭하였고}

,

Fig. 3. Dielectric maps of the Ta

2

O

5

- SiO

2

binary thin films and dielectric profiles along core horizontal-line: (a, b) dielectric constant

( k ) and (b, d) dielectric loss (tand).

Ta

2

O

5타겟에서

22 mm

^{떨어진영역을}

TS4(

^{수평선에서}

위로

3 mm

^{떨어진영역}

)

^{이라명칭하였다}

. Fig. 3 (b)

^에서

는

Fig. 3(a)

^{에나타나있는수평선을따라}

Ta

2

O

5타겟에서

SiO

^{2타겟으로 이동함에따른 비유전율을표시하였고}

, Fig. 3 (d)

^에서는

Fig. 3(c)

^{에나타나있는수평선을따라}

Ta

2

O

5타겟에서

SiO

2타겟으로이동함에따른유전손실

을나타내었다

.

^{유전손실을측정한결과전영역에거쳐}

0.280-0.058

^{까지의변화를}

Fig. 3 (d)

^{에서확인할수있다}

.

그중

Ta

2

O

5타겟에서

15 mm-22 mm

^{의영역에서의유전}

손실이가장낮게측정되었으며특히

0.058

^{로가장낮은}

유전손실을보인

TS1, TS4

^를수직선

(

^빨간점선

)

^으로표

시하였다

.

비유전율은

Ta

²

O

^{5타겟에서}

4 mm

^{떨어진영역에서가}

장높은

34

^{의비유전율을확인하였고}

, Ta

2

O

5타겟에서

12 mm

^{떨어진영역에서}

19

^{로급격하게감소하는경향을}

확인하였다

. Ta

2

O

5타겟에서

12 mm

^{떨어진 영역부터}

SiO

2타겟으로이동함에따른비유전율변화는서서히감

소하는경향을확인하였다

.

^{또한가장유전손실이낮게}

측정된

TS1, TS4

^{에서의비유전율은각각}

19.5, 17.9

^이었

고

,

^수직의선

(

^빨간점선

)

^{을사용하여각각표시하였다}

.

이두영역에관하여

1 mm

^×

1 mm

^{의크기로절단하였고}

,

그영역에관하여

XRD, RBS

^{의특성을분석하였다}

.

상온에서

off-axis RF

^{마그네트론스퍼터로증착된}

TS1

영역과

TS4

^{영역의 박막들을}

2

^θ

scan mode X-ray

diffractometry (XRD)

^{을통하여상을분석한결과를}

Fig.

4

^{에표시하였다}

.

^{측정결과뚜렷한결정성을확인할수}

없었고

,

^{비정질상태로증착되어있음을알수있다}

.

^이

는비유전율및유전손실의특성이결정화에기인한것

이아니라

Ta

2

O

5

, SiO

2각각의박막에특성이혼재되어있 음을알수있다

.

^{만약낮은공정온도의제한이없고}

,

^높

은비유전율을얻고자하면결정화를위해서는증착시기 판에온도를가해주거나

,

^{후열처리공정을거쳐결정화}

를하여높은비유전율을얻을수있을것이다

.

^하지만저

온공정을요하는반도체

VLSI-BEOL

^공정의

MIM

^캐패

시터와

flexible

^{박막트랜지스터의게이트인슐레이터의}

적용을위하여열처리를실시하지않았다

.

Table 1

^에나타낸

TS1, TS4

^{각각의 영역에관한}

bulk

density

^{와박막조성}

(at%)

^의값은

RBS

^{스펙트럼을통해}

데이터을얻어

rutherford universal manipulation program

(RUMP)

^{을이용하여구하였고}

,

^{시뮬레이션된스펙트럼을}

Fig. 5

^{에표시하였다}

. TS1

^{의영역에대해서}

bulk density

는

7.28

^×

10

²²

(atoms/cm

³

)

^{로측정되었으며}

, TS4

^의영역에

대해서

bulk density

^는

7.29

^×

10

²²

(atoms/cm

³

)

^{로 측정되어}

TS1

^과

TS4

^에서의

bulk density

^{는거의동일한밀도를보}

Fig. 4. XRD patterns of the Ta

2

O

5

- SiO

2

binary thin films at specific points (TS1 and TS4).

Table 1. Compositional, physical, and dielectric properties of the Ta

2

O

5

-SiO

2

thin films at specific points

Point Ta Film composition (at%) Si O Bulk density (atoms/cm

³

) Dielectric constant ( k ) Dielectric loss (tan δ )

TS1 21.0 5.3 73.7 7.28 × 10

²²

19.5 0.058

TS4 19.1 7.6 73.3 7.29 × 10

²²

17.9 0.058

Fig. 5. The as-received RBS spectrum and simulation spectrum by

RUMP for Ta

2

O

5

- SiO

2

binary thin films: (a) TS1 and (b)

TS4. The film composition and mass thickness were

calculated from the simulation.

였고

,

^차후에

TS1

^과

TS4

^{의조성비에관한 독립타겟을}

제작하여증착할경우더밀도가높은박막을얻을수있 을것으로예상되며비유전율및유전손실과같은유전

체특성의개선을예상할수있다

. TS1

^에서

Ta/Si

^의조성

비율은

3.96

^로

Ta

^의조성이

Si

^{의조성에비해약}

4

^배정

도많이포함되어있었고

, TS4

^에서는

Ta/Si

^{의조성의비}

율이

2.51

^로

Ta

^의조성이

Si

^{의조성에비해약}

2.5

^배정도

많이포함되어있었다

. TS4

^{의유전상수가}

TS1

^보다작게

나타나는이유도유전상수가작은

SiO

2에기인한것으로 상대적으로

Si

^{의조성을많이포함하는}

TS4

^{가적게포함}

하는

TS1

^{보다작은유전상수를갖는것이다}

.

4. 결 론

본실험은상온에서

CCS

^{방법이적용된}

RF

^마그네트

론스퍼터를이용하여

3

^{인치기판에}

Ta

2

O

5

/SiO

2박막을 증착시켰으며

,

^{박막영역의 변화에 따른 두께변화를}

SEM

^{을통하여측정하였고}

, 1 MHz

^{에서유전특성을조}

사한결과다음과같은결론을얻었다

. Ta

2

O

5

-SiO

2의

2

^성

분계박막에서유전손실이

0.058

^{로가장낮은영역}

(TS1, TS4)

^{을확인할수있었고그영역에서의유전상수가각각}

19.5, 17.9

^{임을알수있었다}

. TS1, TS4

^에서의

Ta : Si : O

^의

at%

^는

TS1 = 21.0 : 5.3 : 73.7 at%, TS4 = 19.1 : 7.6 : 73.3 at%

이었다

. XRD

^{측정결과비정질상태임을알수있었고}

,

^차

후에실험에서는공정온도이하의저온에서열처리를가 해주면더좋은비유전율을기대할수있다

.

감사의 글

본연구는차세대패키징공정장비실용화과제연구 비에의하여수행되었음

.

참고문헌

1. 김종희 , “ 나노분산 및 저온 공정에 의한 3-D Integration Ceramic 기술 (in Kor.)”, 세라미스트 , 12(3), 7 (2009).

2. T. C .May and M. H. Woods, “Alpha-particle-induced Soft Errors in Dynamic Memories”, IEEE Trans. Electron. Dev., ED-26, 2 (1979).

3. K. Paik, J. Hyun, S. Lee and K. Jang, “Epoxy/BaTiO

3

(SrTiO

3

) Composite Films and Pastes for High Dielectric Constant and Low Tolerance Embedded Capacitors Fabrication in Organic Substrates”, Proc. 1st Electronics Systemintegration Technol- ogy Conference, Dresden, 794 (2006).

4. S. Lee, D. Lee, and J. Park, “Fully Embedded 2.4GHz Com- pact Band Pass Filter into Multi-Layered Organic Packaging Substrate”, J. Microelectron. Packag. Soc., 15(1), 39 (2008).

5. C. D. Dimitrakopoulos and P. R. L. Malenfant, “Organic Thin Film Transistors for Large Area Electronics”, Adv. Mater., 14(2), 99 (2002).

6. “Radio Frequency and Analog/Mixed-Signal Technologies for Wireless Communication” in International Technology Road-

map for Semiconductors, 2007 Ed., Semiconductor Industry Association (2007).

7. K. Nomura, H. Ohta, A. Takagi, T. Kamiya, M. Hirano, and H. Hosono, “Room-temperature Fabrication of Transparent Flexible Thin-film Transistors Using Amorphous Oxide Semiconductors”, Nature, 432, 488 (2004) .

8. H. Shinriki, M. Nakata, Y. Nishioka, and K. Mukai, “Leakage Current Reduction and Reliability Improvement of Effective 3 nm-thick CVD TaO Film by Two-step Annealing”, Proc.

Tech. Dig. Symp., 25, VLSI Tech. (1989).

9. K. Nomura, H. Ogawa and A. Abe, “Electrical Properties of Al

2

O

3

-Ta

2

O

5

Composite Dielectric Thin Films Prepared by RF Reactive Sputtering”, J. Electrochem. Soc., 134(4), 922 (1987).

10. “IEEE Standard Testability Method for Embedded Core-based Integrated Circuits” in IEEE Std. 1500-2005, pp.1-117, IEEE, New York (2005).

11. K. Koyama, T. Sakuma, S. Yamamichi, H. Watanabe, H.

Aoki, S. Ohya, Y. Miyasaka and T. Kikkawa, “A Stacked Capacitor with for 256M DRAM”, IEDM Technical Digest, 823 (1991).

12. L. H. Parker and A. F. Tasch, “Ferroelectric Materials for 64Mb and 264mb DRAMS”, IEEE Circuits and Devices Magazine, Jan., 17 (1990).

13. K. Lee, Y. Kim, W. Lee, “Effects of Asymmetric Distribution of Charged Defects on the Hysteresis Curves of Ferroelectric Capacitors”, J. Microelectron. Packag. Soc., 12(3), 219 (2005).

14. C. H. Kim, “Synthesis of ZrTiO4 and Ta2Zr6O17 Films by Composition-Combinatorial Approach through Surface Sol- Gel Method and Their Dielectric Properties”, B. Korean Chem. Soc., 28(9), 1463 (2007).

15. R. B. van Dover and L. F. Schneemeyer, “The Codeposited Composition Spread Approach to High-Throughput Discov- ery/Exploration of Inorganic Materials”, Macromol. Rapid Commun., 25(1), 150 (2004).

16. R. B. V. Dover, L. F. Schneemeyer and R. M. Fleming, “Dis- covery of a Useful Thin-film Dielectric Using a Composition- spread Approach”, Nature, 392, 162 (1998).

17. Y. Liang, G. Dong, Y. Hu, L. Wang and Y. Qiu, “Low-voltage Pentacene Thin-film Transistors with Ta

2

O

5

Gate Insulators and Their Reversible Light-induced Threshold Voltage Shift”, Appl. Phys. Lett., 86, 2101 (2005).

18. C. Corbella, M. Vives, A. Pinyol, I. Porqueras, C. Person and E. Bertran, “Influence of the Porosity of RF Sputtered Ta

2

O

5

Thin Films on Their Optical Properties for Electrochromic Applications”, Solid State Ionics, 165(1-4), 15 (2003).

19. N. Novkovski, E. Atanassova and A. Paskaleva, “Stress- induced Leakage Currents of the RF Sputtered Ta

2

O

5

on N- implanted Silicon”, Appl. Surf. Sci., 253(9), 4396 (2007).

20. A Paskaleva1, D Spassov and E Atanassova, “Impact of Si Substrate Nitridation on Electrical Characteristics of Ta

2

O

5

Stack Capacitors”, J. Phys. D: Appl. Phys., 40(21), 6709 (2007).

21. A. Yankova, L. D. Thanh and P. Balk, “Effects of Thermal Nitridation on the Trapping Characteristics of SiO

2

Films”, Solid State Electron., 30(9), 939 (1987).

22. V. Bhatt and S. Chandra, “Silicon Dioxide Films by RF Sput- tering for Microelectronic and MEMS Applications”, J.

Micromech. Microeng., 17(5), 1066 (2007).
