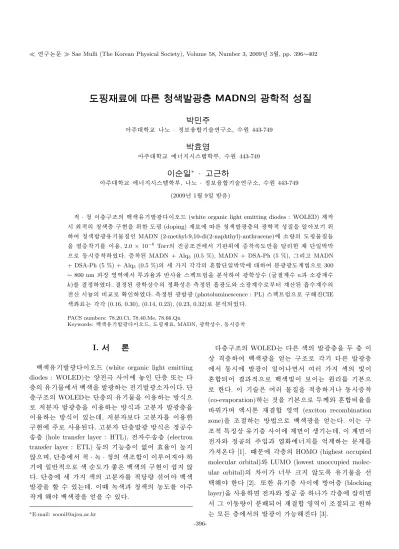

* > ® £
Å Ò@ / < Æ § ¸ · & ñ ÐÖ 6 x ½ + Ël Õ ü t ½ ¨ è, Ã º" é ¶ 443-749
Õ* å
Å Ò@ / < Æ § \ -t r Û ¼% 7 < ÆÂ Ò, Ã º" é ¶ 443-749
T
) Ö < G B ∗ · z £ Ó
Å Ò@ / < Æ § \ -t r Û ¼% 7 < ÆÂ Ò, ¸ · & ñ ÐÖ 6 x ½ + Ël Õ ü t ½ ¨ è, Ã º" é ¶ 443-749 (2009¸ 1 Z 4 9{ 9 ~ Ã Î6 £ §)
&
h · ' õ A s 8 £ x ½ ¨ ¸_ Ñ þ Ò oÄ »l µ 1 Ï F g s ¸× ¼ (white organic light emitting diodes : WOLED) ] j r
þ j& h _ ' õ AÒ o8 £ x ½ ¨ & ³` ¦ 0 Aô Ç ¸i ç (doping) F « Ñ\ É r ' õ AÒ oµ 1 Ï F g8 £ x _ F g < Æ& h $ í | 9 ` ¦ · ú Ðl 0 A
# ' õ AÒ oµ 1 Ï F g Ä »l Ó ü t| 9 MADN (2-methyl-9,10-di(2-naphthyl)-anthracene)\ è| ¾ Ó_ ¸i ç Ó ü t| 9 [ þ t
`
¦ \ P 7 £ x à Ìl \ ¦ s 6 x, 2.0 × 10
−6Torr _ / B N ¸| \ " f l ó ø Í0 A\ 7 £ x à Ì5 Å q ¸ë ß ` ¦ ² ú o ô Ç G é ß { 9 ~ à Ì} Ü
¼ Ð 1 l x r 7 £ x Ã Ì % i . 7 £ x Ã Ì ) a MADN + Alq
3(0.5 %), MADN + DSA-Ph (5 %), Õ ªo ¦ MADN + DSA-Ph (5 %) + Alq
3(0.5 %) _ [ j t y y _ D ¥ ½ + Ëé ß { 9 ~ Ã Ì} \ @ / # ì rF gF g ¸> Z O Ü ¼ Ð 300
∼ 800 nm © % ò % i \ " f È Òõ Ö ¦ õ ì ø Í Ö ¦ Û ¼& 7 à Ô! 3 ` ¦ ì r$ 3 # F g < Æ © à º (Ï ã J] X > à º nõ è F g > à º k)\ ¦ & ñ % i . & ñ ) a F g < Æ © à º_ & ñ S X $ í É r 8 £ ¤& ñ ) a f ¨F g ¸ü < è F g > à º РÒ' > í ß ) a f ¨ à º> à º_
í ß r Ð 3 x _ q § Ð S X % i . 8 £ ¤& ñ ) a F g µ 1 Ï F g (photoluminescence : PL) Û ¼& 7 à Ô! 3 Ü ¼ Ð ½ ¨K CIE Ò
oý a³ ð H y y (0.16, 0.30), (0.14, 0.23), (0.23, 0.32) Ð ì r$ 3 ÷ &% 3 .
PACS numbers: 78.20.Ci, 78.40.Me, 78.66.Qn
Keywords: Ñ þ Ò oÄ »l µ 1 Ï F g s ¸× ¼, ¸i ç F « Ñ, MADN, F g < Æ © à º, 1 l x r 7 £ x à Ì
I. " e  ] Ø
Ñ þ
Ò oÄ »l µ 1 Ï F g s ¸× ¼ (white organic light emitting diodes : WOLED) H ª F G s \ Z ~ é ß 8 £ x ¢ ¸ H 8
£
x _ Ä »l Ó ü t \ " f Ñ þ Ò o` ¦ µ 1 Ï F g H l µ 1 Ï F g è s . é ß 8
£
x ½ ¨ ¸_ WOLED H é ß 8 £ x _ Ä »l Ó ü t` ¦ s 6 x H ~ ½ Ód Ü ¼
Ð $ ì r µ 1 Ï F g8 £ x` ¦ s 6 x H ~ ½ Ód õ ¦ì r µ 1 Ï F g8 £ x` ¦ s
6 x H ~ ½ Ód s e H X <, $ ì r Ð ¦ì r \ ¦ s 6 x ô Ç
½
¨ & ³\ Å Ò Ð 6 x ) a . ¦ì r é ß 8 £ x µ 1 Ï F g ~ ½ Ód É r & ñ / B N à º 5
Å
x8 £ x (hole transfer layer : HTL), Ã º5 Å x8 £ x (electron transfer layer : ETL) 1 p x _ l 0 p x8 £ x s \ O # Q ´ òÖ ¦ s Z } t
· ú
§Ü ¼ 9, é ß 8 £ x \ " f & h · 0 l q · ' õ A_ Ò o ¸½ + Ës s À Ò# Q4 R l
\ { 9 ì ø Í& h Ü ¼ Ð Ò o í H ¸ a % ~ É r Ñ þ Ò o_ ½ ¨ & ³s ~ 1 t · ú §
. é ß 8 £ x \ [ j t Ò o_ ¦ì r \ ¦ & h { © | ¾ Ó [ O # Q Ñ þ Ò o µ
1 Ï F g` ¦ ½ + É Ã º e H X <, s M : 0 l qÒ oõ ' õ AÒ o_ 0 l x ¸\ ¦ Å Ò
> K Ñ þ Ò oF g` ¦ % 3 ` ¦ Ã º e .
∗
E-mail: [email protected]
8 £ x ½ ¨ ¸_ WOLED H É r Ò o_ µ 1 Ï F g8 £ x` ¦ ¿ º 8 £ x s
© 8 £ x # Ñ þ Ò oF g` ¦ % 3 H ½ ¨ ¸ Ð y l É r µ 1 Ï F g8 £ x
\
" f 1 l x r \ µ 1 Ï F g s { 9 # Q " f # Q t Ò o_ y n Cs
D ¥ ½ + Ë÷ &# Q õ & h Ü ¼ Ð Ñ þ Ò oy n Cs Ðs H " é ¶ o \ ¦ l : r Ü ¼
Ð ô Ç . s l Õ ü t É r # Q Ó ü t| 9 ` ¦ & h 8 £ x 1 l x r 7 £ x Ã Ì (co-evaporation) H כ ` ¦ l : r Ü ¼ Ð ¿ ºa ü < D ¥ ½ + Ëq Ö ¦` ¦
7 9 " l or : r F ½ + Ë % ò % i (exciton recombination zone)` ¦ ¸] X H ~ ½ ÓZ O Ü ¼ Ð Ñ þ Ò oF g` ¦ % 3 H . s H ½ ¨
¸& h : £ ¤f ç © Ä »l 8 £ x s \ > s Ò q tl H X <, s > s
ü < & ñ / B N _ Å Ò{ 9 õ \ P o\ -t \ ¦ % 3 ] j H ë H ] j\ ¦
4 R : r [1]. M :ë H \ y 8 £ x _ HOMO (highest occupied molecular orbital) ü < LUMO (lowest unoccupied molec- ular orbital) _ s -Á º ß ¼t · ú § ¸2 ¤ Ä »l Ó ü t` ¦
× þ
K ô Ç [2]. ¢ ¸ô Ç Ä »l 8 £ x s \ ~ ½ Ó# Q8 £ x (blocking layer)` ¦ 6 x ü < & ñ / B N × æ y 8 £ x \ ¸ ú y
"
f Õ ª s 1 l x | ¾ Ós ì r C ÷ &# Q F ½ + Ë % ò % i s ¸] X ÷ & ¦ " é ¶
H ¸ H 8 £ x \ " f_ µ 1 Ï F g s 0 p x K [3].
-396-
Fig. 1. Chemical structures of MADN, Alq
3, and DSA- Ph.
WOLED l Õ ü t É r LCD _ Ñ þ s à Ô [4]ü < ¦^ © I _ µ 1 Ï F
g 6 £ x6 x \ " f ß ¼> Å Ò3 l q ~ Ã Î ¦ e H X <, : £ ¤ y y n C_ " é ¶Ò o
&
h
· 0 l q · ' õ AÒ os ¸¿ º × æ כ ¹ô Ç n Û ¼e ¦ Y Us \ " f H Ñ þ Ò oµ 1 Ï F
g ë ß Ü ¼ Ð Ò o_ 9 ' \ ¦ : x ô Ç Ò o (full color) ½ ¨ & ³ ¸ 0
p
x . s H [ j t Ò o` ¦ ¸¿ º ½ ¨ & ³r & Å Ò H ~ ½ ÓZ O õ H
² ú
o Õ ª / B N& ñ õ & ñ s 8 ç ß é ß K t l M :ë H \ z ´] j Ö ¸6 x \ e
# Q 8¹ ¡ ¤ ´ òõ & h { 9 Ã º e . ¢ ¸ô Ç OLED H ' õ AÒ o_ Ã º
"
î s q §& h  ú ªl M :ë H \ y y _ Ò o` ¦ Ð + " f ] j ) a n
Û ¼e ¦ Y Us _ â Ä º 6 x r ç ß s U ´# Q| 9 Ã º2 ¤ Ò oí H ¸
| 9 Ã º e H ë H ] j& h s e H X <, WOLED\ ¦ s 6 x ô Ç n Û ¼ e
¦ Y Us H s Qô Ç ë H ] j& h ` ¦ K K × ¦ Ã º e .
WOLED ´ òõ & h Ü ¼ Ð # Q ì r \ 6 x ÷ &l 0 AK " f
H Ã º" î , Ò oí H ¸, ´ òÖ ¦ _ ¾ Ó © 1 p x s s À Ò# Q4 R ô Ç .
Õ
ª QÙ ¼ Ð OLED\ @ /ô Ç F g < Æ& h / B N ½ ¨ ¸ (microcavity structure)\ ¦ ½ ¨ & ³ # Z } É r Ò oí H ¸ x 9 ¦´ òÖ ¦ _ è \ ¦
½
¨ & ³ l 0 AK " f H è ] j \ 9 כ ¹ô Ç µ 1 Ï F g8 £ x _ ¿ ºa
F g < Æ © Ã º 1 p x` ¦ p o & ñ # í ß r Ð 3 x` ¦ : x ô Ç þ j& h _
¸| ` ¦ ¹ 1 Ô ? / H õ & ñ s ' ÷ &# Q ô Ç . Ä »l µ 1 Ï F g
è _ 1 l x ´ òÖ ¦` ¦ ¾ Ó © r v l 0 AK " f H ¦´ òÖ ¦ µ 1 Ï F g Ó
ü t| 9 _ s 6 x õ 8Ô ¦ # Q è _ l & h · F g < Æ& h 1 l x ` ¦ ¦
9ô Ç è ½ ¨ ¸_ þ j& h o 9 כ ¹ . 8 £ x ½ ¨ ¸ Ð s À Ò
#
Q OLED_ F g : £ ¤$ í É r × æ ç ß [ O ` ¦ ¦ 9ô Ç Fresnel d Ü
¼ Ð è q à º e Ü ¼Ù ¼ Ð, è \ ¦ ½ ¨$ í H y Ó ü t| 9 [ þ t _ F
g < Æ © à ºë ß · ú è ? / Ò\ " f ë ß [ þ t # Q y n C` ¦ þ j@ /ô Ç ã
¼| 9 # Q è q à º e H F g ½ ¨ ¸ [ O > 0 p x . ~ à Ì} _ F g
< Æ © Ã º & ñ É r F g < Æ& h 8 £ ¤& ñ x 9 ì r$ 3 ` ¦ : x K 0 p x 9, Ò o í
H ¸ Z } É r ¦´ òÖ ¦ _ è \ ¦ ] j l 0 AK F g < Æ& h / B N
½ ¨ ¸\ @ /ô Ç ´ ú § É r ½ ¨ ¸ ' ÷ & ¦ e [5,6].
Õ
ªo # : r ½ ¨\ " f H Ö ¸6 x ¸ Z } É r WOLED \
6 x| ¨ c & h { © ô Ç ' õ AÒ o8 £ x` ¦ ½ ¨ & ³ l 0 AK ü < & ñ / B N _ s
1 l x5 Å q ¸ _ ° ú É r ª F G$ í Ó ü t| 9 MADN (2-methyl- 9,10-di(2-naphthyl)anthrace) [7]` ¦ Å ÒÓ ü t| 9 Ð ¦, # l
\ ' õ AÒ o_ ¸i ç Ó ü t| 9 DSA-Ph (p-bis(p-N,N-diphenyl- aminostyryl)benze) ü < é ß ì r Ä »l Ó ü t Ð V , o 6 x ÷ & ¦ e
H Alq
3(Tris(8-hydroxyquinoline)aluminum)\ ¦ è| ¾ Ó
¸i ç # & h Ò o8 £ x õ < Êa z ´] j s 8 £ x ½ ¨ ¸_ WOLED ] j
` ¦ : x K S X ) a ' õ AÒ o8 £ x ½ ¨ & ³_ þ j& h ¸| [8] DSA- Ph 5 %, Alq
30.5 % _ 7 £ x à Ì5 Å q ¸ Ð \ P 7 £ x à Ìl (thermal
Fig. 2. Comparison of PL spectra.
evaporator)\ ¦ 6 x # 1 l x r 7 £ x Ã Ì (co-evaporation) % i
. MADN\ 0.5 %_ Alq
3ü < 5 %_ DSA-Ph\ ¦ 1 l x r 7 £ x Ã Ì K
" f ë ß [ þ t # Q MADN + Alq
3(0.5 %), MADN + DSA- Ph (5 %), MADN + DSA-Ph (5 %) + Alq
3(0.5 %) _ [
jt y y _ ~ Ã Ì} \ @ / # È Òõ Ö ¦ õ ì ø Í Ö ¦ Û ¼& 7 à Ô
! 3
` ¦ 8 £ ¤& ñ # ì r í ß ' a > d õ Ä »´ òB | 9 s : r` ¦ 6 x, 8 £ ¤
&
ñ õ \ ¦ þ j& h ´ ú » ¡ § H ì r$ 3 ~ ½ ÓZ O ` ¦ G × þ % i [5,6, 9]. ì r$ 3 r Jellison Modine_ ì r í ß d [10]` ¦ ë ß 7 á ¤ ô Ç ¦
& ñ % i ¦ Õ ªo × ¼ Ã Ðt (grid search)~ ½ ÓZ O [11]` ¦ 8 # Bruggeman _ Ä »´ òB | 9 H (effective medium approxi- mation : EMA) [12]\ ¦ 8Ô ¦ # Q 6 x H þ j& h ´ ú » ¡ § ì r$ 3
~
½ ÓZ O ` ¦ G × þ % i [5,6,13,14].
& ñ ) a F g < Æ © Ã º_ & ñ S X $ í É r è F g > Ã º ÐÂ Ò' > í ß ) a f
¨ à º> à ºü < ì rF gF g ¸> Ð 8 £ ¤& ñ ô Ç f ¨F g ¸ Û ¼& 7 à Ô! 3 _ q
§ Ð 7 £ x % i . Õ ªo ¦ ½ × ¼Ì s Ð Z } É r \ -t _ y n C
`
¦ f ¨ Ã º # l $ © I Ð [ t ° ú M : y n CÜ ¼ Ð ~ ½ ÓØ ¦ H F g µ
1 Ï F g (photoluminescence : PL) Û ¼& 7 à Ô! 3 _ CIE Ò oý a³ ð (color coordinates) ü < PL 4 x Ä ºo Ä ºÛ ¼ < ÊÃ º (Gaus- sian function)` ¦ ë ß 7 á ¤ ô Ç ¦ & ñ ¦ ¸o ! Q 7.5\ ¦ s
6 x, þ j& h ´ ú » ¡ § # f ¨F g ¸ü <_ Ö ¦ © ¸ q § % i [15,16].
II. ÷ m Ç] M öU ê s0 n É
1. M m Ç U ØR õ m Í mø m ÇU c lT c l < gX c l
~ Ã
Ì} 7 £ x à Ì6 x l ó ø Í É r 1 mm ¿ ºa _ _ þ t s × ¼Ä »o \ ¦ 1 inch × l inch ß ¼l Ð ¸ ú | 9 èÛ ¼ Ð t \ ¦ ± ú 2 ; Ê ê [
j : r, 2-propanol alcohol (IPA), 7 £ x À ÓÃ º_ í H " f Ð y 5ì r m
í6 £ § [ j' ¦ | 9 è Û ¼ Ð ³ ð _ Ó ü t` ¦ ] j #

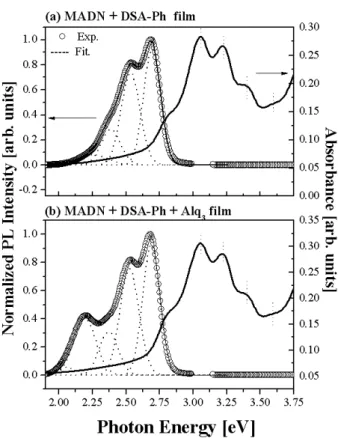

Fig. 3. Comparison of the measured absorbance spectra (right) and the best-fit PL spectra with Gaussian func- tion (left).
ï
r q ô Ç Ê ê | 9 èì r 0 Al _ / å J ÐÚ Ô~ à ÌÛ ¼î ß \ V , # Q ¿ º% 3 .
1 l
x r 7 £ x à Ì\ 6 x ) a r « Ñ[ þ t É r Fig. 1 _ ì r ½ ¨ ¸\ ¦ t 9, OLED_ ' õ AÒ oµ 1 Ï F g8 £ x _ Å ÒÓ ü t| 9 Ð ´ ú §s 6 x ÷ & H ª F G$ í Ä »l $ ì r Ó ü t| 9 MADN, ' õ AÒ o8 £ x _ dopant Ð 6 x
÷
& H Alq
3, Õ ªo ¦ ' õ AÒ o_ ¸i ç Ó ü t| 9 DSA-Ph r « Ñ\ ¦ y y
ï r q % i .
é
ß { 9 ~ à Ì} 7 £ x à Ì\ H [ j t _ r « Ñ[ þ t s y y É r 5 Å q
¸ Ð _ þ t s × ¼Ä »o l ó ø Í0 A\ 1 l x r 7 £ x à Ì÷ & H ~ ½ ÓZ O ` ¦ 6 x
% i . 1 l x r 7 £ x Ã Ì r \ P 7 £ x à Ìl \ ¦ s 6 x % i Ü ¼ 9, 7 £ x à Ìô Ç
¸ H Ä »l Ó ü t| 9 ` ¦ $ 3 % ò ¸m \ 40 mg | ¾ Óm { Ä » l
Ó ü t| 9 [ þ t s " f Ð [ O # " f _ 8 £ x Ü ¼ Ð + þ A$ í | ¨ c à º e ¸ 2
¤ 7 £ x à Ìr ( . ¸ H ~ à Ì} ] j \ 6 x ) a ' õ AÒ o µ 1 Ï F g8 £ x _ dopant ª É r DSA-Ph 5 %, Alq
30.5 % © & h ½ + Ë < Ê` ¦
è ] j ` ¦ : x K S X ô Ç Ê ê 7 £ x à Ì5 Å q ¸\ ¦ ² ú o # ¸] X
% i [8]. 7 £ x à Ìl ? / Ò\ H 5 > h_ Ðà Ô e . MADN r
« Ñ H 1 Ðà Ô\ " f 4.0 ˚ A/sec _ 5 Å q ¸ Ð, Alq
3 H 2 Ð à
Ô\ " f 0.02 ˚ A/sec Ð, Õ ªo ¦ DSA-Ph H 3 Ðà Ô\ Z ~
¦ 0.2 ˚ A/sec _ 5 Å q ¸ Ð 2.0 × 10
−6Torr _ / B N ¸| \ " f 50 nm ¿ ºa Ð 1 l x r 7 £ x Ã Ì % i . 7 £ x Ã Ì ) a [ j t _ ~ à Ì} MADN + Alq
3(0.5 %), MADN + DSA-Ph (5 %), Õ ªo
¦ MADN + DSA-Ph (5 %) + Alq
3(0.5 %) \ @ / # / B N
2. ° Ë Ñ] K ¡ ¤X N Ë
ì
rF gF g ¸> (spectrophotometer, Varian model Cary 5000)\ ¦ 6 x # _ þ t s × ¼Ä »o l ó ø Í0 A\ 1 l x r 7 £ x Ã Ì ) a [ j
>
h_ é ß { 9 ~ Ã Ì} [ þ t \ @ / # È Òõ Ö ¦ õ ì ø Í Ö ¦, Õ ªo ¦ f ¨ F
g ¸\ ¦ 1 nm ç ß Ü ¼ Ð 8 £ ¤& ñ % i . PL [ jl H 150 W Xenon lamp\ ¦ # l F g " é ¶ Ü ¼ Ð H ì rF g+ þ AF g > (spec- trofluorometer, Jasco model FP-6500)\ ¦ 6 x # 8 £ ¤& ñ
% i . # l © É r f ¨F g ¸_ 4 x Ä ºo \ K { © H ° ú כÜ ¼ Ð
% i ¦, µ 1 Ï F g © É r PL _ 4 x Ä ºo Ð # 8 £ ¤& ñ % i . ~ Ã Ì }
_ ¿ ºa 8 £ ¤& ñ \ H é ß 8 £ ¤& ñ l (Tencor _ P-10)\ ¦ 6
x % i .
III. ÷ m Ç] M ö+ s ÇÊ Ý õ m Í Ä Z ØV Ä
Fig. 2 H r « ÑZ > 7 £ x à Ì5 Å q ¸\ ¦ ² ú o # 1 l x r 7 £ x Ã Ì ) a MADN + Alq
3(0.5 %), MADN + DSA-Ph (5 %), Õ ªo
¦ MADN + DSA-Ph (5 %) + Alq
3(0.5 %) D ¥ ½ + Ë8 £ x é ß { 9
~ Ã
Ì} [ þ t _ PL Û ¼& 7 à Ô! 3 ` ¦ q § # · p כ s . Fig.
2\ ¦ Ð MADN\ Alq
3\ ¦ 0.5 % ¸i ç ô Ç â Ä º, MADN
~ Ã
Ì} _ 4 x Ä ºo 443 nmü < Alq
3~ Ã Ì} _ 4 x Ä ºo 518 nm s
501 nm\ 4 x Ä ºo Ðs 9 V , > ì r í ) a Û ¼& 7 à Ô! 3
`
¦ Ð% i . PL Û ¼& 7 à Ô! 3 Ü ¼ Ð > í ß ) a CIE Ò oý a³ ð\ ¦ q § K
Ð MADN É r (CIEx = 0.15, CIEy = 0.09), Alq
3(0.20, 0.57) Ð ì r$ 3 ) a X < q K MADN + Alq
3(0.5 %) ~ Ã Ì }
É r (0.16, 0.30) Ð ì r$ 3 ÷ &# Q MADN_ ' õ AÒ oõ Alq
3_ 0
l qÒ o ¸¿ º µ 1 Ï F g \ ' a # < Ê` ¦ · ú à º e . MADN\ DSA- Ph\ ¦ 5 % ¸i ç ô Ç â Ä º, 4 x Ä ºo 0 Au H MADN _ 4 x Ä º o
Ð © © A á ¤ Ü ¼ Ð s 1 l x ô Ç 462 nmü < 488 nm ¿ º > h _
4 x Ä ºo \ ¦ Ð% i ¦, Ò oý a³ ð H (0.14, 0.23) Ð > í ß ÷ &# Q ' õ
AÒ o_ MADNs µ 1 ß É r ' õ AÒ oÜ ¼ Ð µ 1 Ï F g < Ê` ¦ ^ ¦ Ã º e
. t } Ü ¼ Ð MADN\ DSA-Ph 5 %ü < Alq
30.5 %\ ¦ 1
l
x r \ ¸i ç # 7 £ x Ã Ì ) a ~ à Ì} _ â Ä º\ H 462 nm, 489 nm, 563 nm _ [ j > h_ 4 x Ä ºo \ ¦ Ð% i ¦, Ò oý a³ ð H (0.23, 0.32) Ð > í ß ÷ &# Q ' õ AÒ o_ MADN\ 0 l qÒ os 8 # 4 R Z
þ tÒ oÜ ¼ Ð µ 1 Ï F g < ÊÜ ¼ Ð" f & h · ' õ A s 8 £ x ½ ¨ ¸_ WOLED ] j
r ' õ AÒ oµ 1 Ï F g8 £ x Ü ¼ Ð 8 & h ½ + Ë < Ê` ¦ · ú Ã º e . © l _ ¸ i ç
F « Ñ\ É r [ j > h_ ' õ AÒ o~ Ã Ì} 8 £ x` ¦ µ 1 Ï F g8 £ x Ü ¼ Ð H
“ITO/PeDot:PSS (55 nm)/NPB (60 nm)/[(60 nm)]/LiF
(1 nm)/Al (100 nm)” ½ ¨ ¸_ OLED\ ¦ z ´+ « >z ´\ " f f ] X

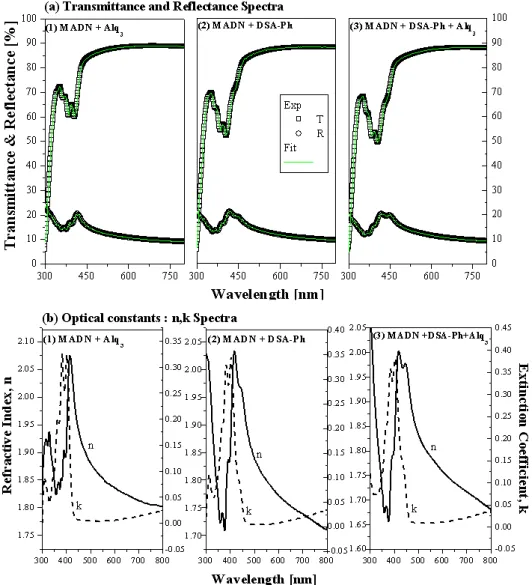

Fig. 4. The measured (symbols) and the best-fit (solid lines) transmittance and reflectance spectra measured by spectroscopic photometer (a) and optical constants spectra of each films corresponding to the respective best-fit spectra in Fig. 4(a) (b).
]
j # WOLED\ ¦ ] j l 0 Aô Ç ¸i ç F « Ñ\ É r ' õ
AÒ oµ 1 Ï F g è _ CIE Ò oý a³ ð\ ¦ S X ô Ç õ y y (0.16, 0.26), (0.15, 0.21), (0.20, 0.25) Ð z ¤ [17].
Fig. 2 \ " f MADN + DSA-Ph (5 %) ~ Ã Ì} õ MADN + DSA-Ph (5 %) + Alq
3(0.5 %) ~ Ã Ì} \ " f_ Alq
3 ¸i ç \
É r s \ ¦ S X l 0 A # PL Û ¼& 7 à Ô! 3 _ 4 x Ä ºo
Ä ºÛ ¼ < ÊÃ º (Gaussian function)` ¦ ë ß 7 á ¤ ô Ç ¦ & ñ ¦
¸o ! Q 7.5\ ¦ s 6 x, þ j& h ´ ú » ¡ § ô Ç Ê ê ì r K ) a 4 x Ä ºo
\
¦ f ¨F g ¸ü < q § # Fig. 3\ \ -t \ @ / #
?
/% 3 . Õ ª õ y y 4> hü < 5> h_ 4 x Ä ºo Ð ì r K ÷ &% 3 Ü ¼ 9, MADN + DSA-Ph (5 %) ~ Ã Ì} _ 4 x Ä ºo 2.25, 2.39, 2.53, 2.69 eV \ q K MADN + DSA-Ph (5 %) + Alq
3(0.5 %) ~ Ã Ì} _ 4 x Ä ºo H 2.06, 2.20, 2.37, 2.53, 2.69 eV
Ð 2.06 eV\ 8 Ð% i ¦ Alq
3_ % ò ¾ ÓÜ ¼ Ð 2.25 eV
2.20 eV Ð s 1 l x " f [ jl 8 & t H כ ` ¦ ^ ¦ Ã º e
% 3 . ¢ ¸ô Ç þ j& h ´ ú » ¡ § Ü ¼ Ð ì r K ) a 4 x Ä ºo ç ß s y y 0.14, 0.14, 0.16 eV Ð ¿ º > h_ ~ à Ì} ¸¿ º f ¨F g ¸_ 4 x Ä º o
3.06, 3.22, 3.40, 3.60 eV_ ç ß 0.16, 0.18, 0.20 eV ü
< _ q 5 p w ô Ç Ö ¦ © ` ¦ Ðe ¸ S X ½ + É Ã º e % 3 .
1 l
x r 7 £ x à Ì\ _ # 50 nm ¿ ºa _ é ß { 9 ~ à Ì} Ü ¼ Ð ] j
)
a © l _ ~ Ã Ì} y y \ @ / # ì rF gF g ¸> Ð 8 £ ¤& ñ ) a È Ò õ
Ö ¦ õ ì ø Í Ö ¦` ¦ s 6 x, ì rF gF g ¸> Z O \ _ ô Ç þ j& h ´ ú » ¡ § Ü
¼ Ð ì r$ 3 ô Ç Û ¼& 7 à Ô! 3 ` ¦ Fig. 4(a) \ ? /% 3 . þ j& h
´ ú
» ¡ § r / B N l /~ Ã Ì} + / B NF G (void)/ ~ Ã Ì} /l 8 £ x _ 4 © > ¸ 4
S q` ¦ & h 6 x % i . È Òõ Ö ¦ õ ì ø Í Ö ¦ Û ¼& 7 à Ô! 3 _ þ j& h ´ ú
»
¡
§ É r Levenburg-Marquadt · ú ¦o 7 £ §` ¦ s 6 x ô Ç + þ A r) ì
r$ 3 ` ¦ : x # © l 4 © > ¸4 S q\ > í ß ) a È Òõ Ö ¦ õ
ì ø Í Ö ¦ Û ¼& 7 à Ô! 3 õ 8 £ ¤& ñ ° ú כ_ s \ ¦ × ¦ # H ~ ½ ÓZ O

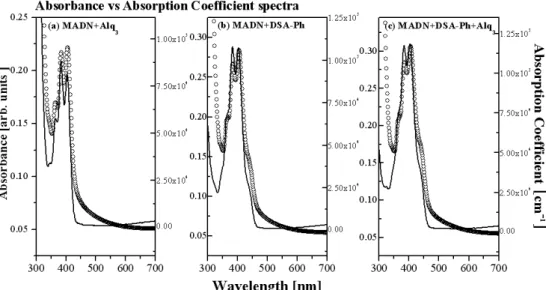

Fig. 5. Comparison of the measured absorbance (symbols) with the calculated absorption coefficient (solid lines) spectra of each films.
Ü
¼ Ð s À Ò# Q& . È Òõ Ö ¦ õ ì ø Í Ö ¦ Û ¼& 7 à Ô! 3 _ > í ß É r y
8 £ x _ ¿ ºa ü < 4 ¤ èÏ ã J] X Ò ¦ ë ß · ú × æ ç ß [ O ` ¦ ¦ 9ô Ç Fresnel d ` ¦ s 6 x # ç ß é ß y ½ + É Ã º e Ü ¼ 9, s ì r$ 3
\
" f [ j ~ Ã Ì} _ F g < Æ © Ã º H Jellison Modine _ ì r í ß d
`
¦ ë ß 7 á ¤ ô Ç ¦ & ñ % i ¦ grid search ~ ½ ÓZ O ` ¦ Æ Ò % i
. ¢ ¸ô Ç ~ Ã Ì} õ / B NF G Ü ¼ Ð s À Ò# Q ³ ð 8 £ x _ F g < Æ © Ã º
H Bruggeman _ EMA\ ¦ 6 x # ? /% 3 . õ & h Ü
¼ Ð È Òõ Ö ¦ õ ì ø Í Ö ¦ Û ¼& 7 à Ô! 3 _ þ j& h ´ ú » ¡ § \ 6 x ) a
à º H y 8 £ x _ ¿ ºa , ³ ð 8 £ x _ / B NF G ^ & h ì rÖ ¦, Jellison Modine ì r í ß d _ > à º[ þ t s 9, 8 £ ¤& ñ ) a È Òõ Ö ¦ õ ì ø Í Ö ¦ Û
¼& 7 à Ô! 3 õ > í ß ) a Û ¼& 7 à Ô! 3 _ s þ j è o÷ &% 3 ` ¦ M : _
à º ° ú כ[ þ t s z ´] j ~ à Ì} _ ¿ ºa x 9 F g < Æ © à º\ ¦ ? /
H כ Ü ¼ Ð K $ 3 ô Ç .
Fig. 4(a) \ " f Ð H ü < ° ú s y ~ Ã Ì} _ È Òõ Ö ¦ õ ì ø Í
Ö ¦ 8 £ ¤& ñ ° ú כõ ´ ú » ¡ § > í ß ) a Û ¼& 7 à Ô! 3 É r { 9 u ¦ e Ü ¼ 9, s H þ j& h ´ ú » ¡ § õ & ñ s Å Ò ¸ ú s À Ò# Q& 6 £ §` ¦ _ p ô Ç
. F g < Æ& h Ü ¼ Ð ì r$ 3 ) a ~ Ã Ì} 8 £ x _ ¿ ºa H y y 41.1 nm, 42.9 nm, 43.0 nm % i ¦, ³ ð EMA 8 £ x _ ¿ ºa H 0.3 nm, 1.0 nm, 0.1 nm \ / B NF G Â Òx y y 31.4 %, 49.9 %, 39.0
% Ð ì r$ 3 ÷ &# Q 8 £ ¤& ñ ô Ç ¿ ºa _ ¨ î ç H ° ú כ 44.2 nm ü < _ q
5 p w % i .
Fig. 4(b) H þ j& h ´ ú » ¡ § õ \ @ /6 £ x ÷ & H Jellison Mo- dine ì r í ß d > Ã º[ þ t õ grid search ~ ½ ÓZ O ` ¦ s 6 x # & ñ
)
a y ~ Ã Ì} _ Ï ã J] X > Ã º (n)ü < è F g > Ã º (k)_ © \ @ / ô
Ç Û ¼& 7 à Ô! 3 ` ¦ · p כ s . è F g > Ã º_ 4 x Ä ºo H Fig.
4(b) _ (1)_ â Ä º 366 nm (;3.39 eV), 384 nm (;3.23 eV), 404 nm (;3.07 eV)\ " f, (2)_ â Ä º 384, 404 nm\
"
f, (3)_ â Ä º 384, 404 nm\ " f Ð# 366 nm_ 4 x Ä ºo
t H כ ` ¦ · ú Ã º e % 3 . s H Fig. 3 _ f ¨F g ¸_ 4
x Ä ºo 3.06 eV (;405 nm), 3.22 eV (;385 nm), 3.40 eV (;365 nm)ü < ¸ _ { 9 u # & ñ ) a F g < Æ © Ã º\ ø @
$ í
` ¦ 8½ + É Ã º e % 3 .
& ñ ) a [ j ~ Ã Ì} F g < Æ © Ã º_ & ñ S X $ í ` ¦ 7 á § 8 & ñ | ¾ Ó& h Ü ¼
Ð S X l 0 A # 8 £ ¤& ñ ) a f ¨F g ¸ü < Fig. 4(b)\ " f
&
ñ ) a è F g > Ã º\ ¦ s 6 x # f ¨ Ã º> Ã º\ ¦ > í ß , q § # Fig. 5 \ ? /% 3 . > í ß ) a f ¨ Ã º> Ã º_ 4 x Ä ºo y y 365 nm (;3.40 eV), 384 nm (;3.23 eV), 404 nm (;3.07 eV) \ " f 8 £ ¤& ñ ) a Fig. 3 \ " f_ f ¨F g ¸ 4 x Ä ºo ü <
_ { 9 u < ÊÜ ¼ Ð+ F g < Æ © Ã º_ & ñ S X $ í ` ¦ F 7 £ x % i .
IV. + s Ç Â ] Ø
p
A + þ A è _ ½ ¨> hµ 1 Ïs × æ כ ¹r ÷ & ¦ e H & ³ r & h
\
" f Á º% Á Ð Å Ò3 l q` ¦ ~ Ã Î ¦ e H WOLED _ ¸i ç F « Ñ\
É r ' õ AÒ oµ 1 Ï F g8 £ x` ¦ é ß { 9 ~ à Ì} Ü ¼ Ð 7 £ x Ã Ì % i . WOLED _
# Q t ½ ¨$ í ~ ½ ÓZ O × æ 8 £ x ½ ¨ ¸ ~ ½ Ód \ " f ' õ AÒ oõ
&
h
Ò o` ¦ s 6 x ô Ç s 8 £ x ½ ¨ ¸ Ð Ñ þ Ò oF g` ¦ % 3 ` ¦ â Ä º, þ j& h _ ' õ
AÒ o8 £ x ½ ¨ & ³` ¦ 0 A # z ´+ « >z ´\ " f ¹ 1 Ô · p þ j& h _ ¸| Ü
¼ Ð ' õ AÒ o µ 1 Ï F g8 £ x _ dopant ª É r DSA-Ph 5 %, Alq
30.5
% © & h ½ + Ë < Ê` ¦ S X ô Ç Ê ê ~ Ã Ì} ] j \ " f H Å ÒÓ ü t| 9
MADN\ ' õ AÒ o dopant Ó ü t| 9 DSA-Ph÷ r ë ß m 0
l qÒ oµ 1 Ï F gÓ ü t| 9 Alq
3t è| ¾ Ó ¸i ç # [ j t Ó ü t| 9
`
¦ D ¥ ½ + Ë÷ &> 1 l x r \ 7 £ x à Ìô Ç â Ä º Alq
3\ ¦ ¸i ç t · ú §
¤` ¦ M : Ð Ñ þ Ò oF g` ¦ ? /l 0 AK 9 כ ¹ô Ç 0 l qÒ o Òì r _ Û ¼
&
7 à Ô! 3 s 1 l x r \ z ` ¦ PL Û ¼& 7 à Ô! 3 Ü ¼ Ð · ú Ã º e % 3
.
: r ½ ¨\ " f WOLED\ 6 x ÷ & H ' õ AÒ o µ 1 Ï F g8 £ x _ ¸i ç F
« Ñ\ É r F g < Æ& h $ í | 9 ` ¦ · ú Ðl 0 A # Ä »l $ ì r
Ó ü t| 9 MADN\ è| ¾ Ó_ ¸i ç Ó ü t| 9 [ þ t` ¦ \ P 7 £ x à Ìl \ ¦ s 6
x, 7 £ x à Ì5 Å q ¸ë ß ` ¦ ² ú o ô Ç G é ß { 9 ~ à Ì} Ü ¼ Ð 1 l x r 7 £ x à Ìô Ç MADN + Alq
3(0.5 %), MADN + DSA-Ph (5 %), Õ ªo
¦ MADN + DSA-Ph (5 %) + Alq
3(0.5 %) _ [ j t
D ¥ ½ + Ëé ß { 9 ~ Ã Ì} \ @ / # ì rF gF g ¸> Z O Ü ¼ Ð È Òõ Ö ¦ õ ì ø Í
Ö ¦ Û ¼& 7 à Ô! 3 ` ¦ ì r$ 3 # F g < Æ © Ã º\ ¦ & ñ % i . ì r
$
3 r Bruggeman_ Ä »´ òB | 9 H ü < Jellison Modine ì r í
ß ' a > d x 9 Õ ªo × ¼ Ã Ðt ~ ½ ÓZ O ` ¦ s 6 x ô Ç 8 £ x Fresnel ¸ 4
S q\ l í # Levenburg-Marquadt · ú ¦o 7 £ §` ¦ s 6 x ô Ç
+ þ A r) ì r$ 3 ` ¦ : x # F g < Æ © Ã º\ ¦ & ñ % i . & ñ
)
a F g < Æ © Ã º_ & ñ S X $ í É r f ¨ Ã º> Ã º_ í ß r Ð 3 x õ f ¨F g
¸ 8 £ ¤& ñ õ _ q § Ð S X % i . Ä »l µ 1 Ï F g è H 8
£
x ½ ¨ ¸ Ð s À Ò# Q4 R e Ü ¼Ù ¼ Ð, µ 1 Ï F g8 £ x \ " f ü < ª / B N _
½ + Ë\ _ K ë ß [ þ t # Qt H y n C_ è µ 1 ÚÜ ¼ Ð_ ~ ½ ÓØ ¦ É r
è ½ ¨ ¸\ É r × æ ç ß [ O ´ òõ \ ß ¼> ² ú .
" f Ä »l µ 1 Ï F g è _ F g < Æ& h 1 l x ` ¦ ¦ 9ô Ç è ½ ¨
¸ þ j& h o כ ¹½ ¨÷ & 9, s \ ¦ 0 AK " f H è \ ¦ ½ ¨$ í H y
Ó ü t| 9 [ þ t _ F g < Æ © Ã º & ñ Ð 9 Ã º& h X <, Á ºl ì ø Í ¸^
Ä » ^ Ó ü t| 9 õ ² ú o Ä »l Ó ü t| 9 [ þ t \ @ /K " f H F g < Æ © Ã
º ¸ ú · ú 94 R e t · ú § . Õ ªo # & ñ ) a F g < Æ © Ã º\ ¦ s
6 x # F g < Æ& h / B N ½ ¨ ¸ l © 1 p x _ r Ó ý t Y Us Ü ¼
Ð OLED_ ª ´ òÖ ¦` ¦ 7 £ x r ~ ´ ÷ r m , µ 1 Ï F g [ jl
\
¦ r Ó ý t Y Us ½ + É Ã º e H á Ô ÐÕ ªA b ç ` ¦ : x # µ 1 Ï F g8 £ x _
¿ ºa x 9 µ 1 Ï F g 0 Au Æ Ò& h \ ¸ כ ¹| > 6 £ x6 x| ¨ c à º e ` ¦
כ
Ü ¼ Ð l @ /ô Ç .
P
c p 8 ý ò k >
: r ½ ¨ H < ÆÕ ü t < É ª F é ß × æ& h ½ ¨ è õ ] j (grant No.
KRF-2007-412-J04003) ½ ¨t " é ¶ Ü ¼ Ð ½ ¨ Ã º' ÷ &% 3 _
þ
v m . s \ y × ¼w n m .
Y
c p w à U Ø ô
[1] T. H. Liu, C. Y. Iou, S. W. Wen and C. H. Chen, Thin Solid Film 441, 223 (2003).
[2] Y. Zhang, G. Cheng, Y. Zhao, J. Hou and S. Liu, ApPL. Phys. Lett. 86, 11112 (2005).
[3] S. Liu, J. Huang, Z. Xie, Y. Wang and B. Chen, Thin Solid Film 363, 294 (2000).
[4] J. Kido, K. Hongawa, K. Okuyama and K. Nagai, Appl. Phys. Lett. 815, 81564 (1993).
[5] Myung Hee Park, Hyo Yeong Park, Soonil Lee and Ken Ha Koh, SAEMULLI (New Phys.) 56, 512 (2008).
[6] Myung Hee Park, Yong Seok Kim, Soonil Lee and Ken Ha Koh, SAEMULLI (New Phys.) 57, 133 (2008).
[7] B. Masenelli, E. Tutis, M. N. Bussac and L. Zup- piroli, Synthetic Metals 122, 141 (2001).
[8] Sang In Park, Fabrication and Characterization of White Organic Light Emitting Diode (Ajou Univer- sity, 2007), p. 33.
[9] Jong Rak Park and Gihan Ryu, Hankook Kwanghak Hoeji 15, 63 (2004).
[10] G. E. Jellison and F. A. Modine, Appl. Phys. Lett.
69, 15 (1996).
[11] Soonil Lee, Sung-Gyu Rhee and Soo-ghee Oh, J. Ko- rean Phys. Soc. 34, 319 (1999).
[12] Ilsin An, Ellipsometry (Hanyang University, 2000), Chap. 6.
[13] Myung Hee Park, Kwang-yol Kay, Bun Yeoul Lee, Soonil Lee and Ken Ha Koh, SAEMULLI (New Phys.) 52, 414 (2006).
[14] Sunghun Cho, H. Lim, K. S. Lee, T. S. Lee, B.
Cheong, W. M. Kim and Soonil Lee, Thin Solid Films 475, 133 (2005).
[15] B. Y. Jung, N. Y. Kim, C. H. Lee, C. K. Hwangbo and C. Seoul, Mat. Res. Soc. Symp. Roc. 621, Q3.5.1 (2000).
[16] B. Y. Jung, N. Y. Kim, C. H. Lee, C. K. Hwangbo and C. Seoul. Appl. Opt. 41, 3312 (2002).
[17] Sang In Park, Fabrication and Characterization of
White Organic Light Emitting Diode (Ajou Univer-
sity, 2007), p. 53.
Min Ju Park
NT · IT Fusion Technology Institute, Ajou University, Suwon 443-749
Hyo Yeong Park
Division of Energy Systems Research, Ajou University, Suwon 443-749
Soonil Lee
∗and Ken Ha Koh
Division of Energy Systems Research, NT · IT Fusion Technology Institute, Ajou University, Suwon 443-749 (Received 9 January 2009)
We deposited single thin films via simultaneous evaporation of a host material MADN and a guest material in a vacuum of about 2 × 10
−6Torr by using an evaporator. In order to find the optical properties of 2-methyl-9,10-di (2-naphthyl)-anthracene (MADN) with different doping material, when fabricating white organic light emitting diodes (WOLED) which had two types of composite emitting material layers (EMLs) based on blue and red emissions, we determined the optical constants of three different deposited film, MADN + Alq
3(0.5 %), MADN + DSA-Ph (5 %),and MADN + DSA-Ph (5 %) + Alq
3(0.5 %) by using spectrophotometry to analyze the transmittance and the reflectance spectra in the wavelength range of 300 ∼ 800 nm. The accuracy of the determined optical constants were confirmed by comparing the measured absorbances of three films on slide glass substrates to the absorption coefficient, calculated using the determined extinction coefficient. The international commission on illumination (CIE) color coordinates of the three deposited films measured by using photoluminescence were (0.16, 0.30), (0.14, 0.23), and (0.23, 0.32), respectively.
PACS numbers: 78.20.Ci, 78.40.Me, 78.66.Qn
Keywords: Organic light emitting diodes, Doping material, MADN, Optical constant, Co-evaporation
∗
![Fig. 1. Chemical structures of MADN, Alq 3 , and DSA- DSA-Ph. WOLED l Õü tÉ r LCD _ Ñþ s à Ô [4]ü < ¦^ © I _ µ1Ï F g 6£ x6 x \ " f ß ¼> Å Ò3lq ~à Π¦ e H X <, :£¤ y yn C_ "é ¶Ò o &h](https://thumb-ap.123doks.com/thumbv2/123dokinfo/5434294.232396/2.892.472.814.159.414/fig-chemical-structures-madn-alq-woled-õü-ñþ.webp)
