Demonstration of UAS Image-Based Intellectual Demarcation in Cadastral Reexaminationy

(1)

서 론 1.

무인항공시스템은 소규모 지역을 대상으로 전 통적인 항공사진측량 시스템에 비해 매우 낮은 고도에서 피사체를 촬영하고 영상해석을 위한 자동화된 전 처리 공정을 통해 신속하고 경제적 으로 고해상의 정사영상 수치표고모형을 제공, , 고밀도 공간정보 구축에 효율적으로 활용할 수 있다 특히 탑재 센서의 소형화 다양화로 무인. , , 항공기 기반의 다양한 응용분야 연구가 시도되 고 있다.

년부터 시행된 지적재조사 사업은 현재 2012

지적도와 불부합 되는 국토를 재조사하는 사업 으로 소요 예산이 국비로 추진되는 만큼 사업 , 수행을 위한 재원 확보에 많은 고충을 안고 있 다 특히 지적불부합 필지 대상선정과 현황조사. , , 합리적 경계 조정 및 조정금 산정 방법 등에서 예산을 절감할 수 있는 대안 또한 적극 모색되 고 있다.

연구목적 및 방법 2.

우리나라의 지적은 일제강점기 시절 측량된 지적도를 현재까지 사용하고 있어 사회 및 경제 적 측면에서 다양한 문제점들이 발생하고 있다.

특히 현행 지적은 일본의 동경측지계를 기준으, 로 작성됨에 따라 세계측지계와 일치하지 않을 뿐만 아니라 지적등록상 실제와 달라 토지경계, 에 대한 분쟁이 지속적으로 발생하고 있다 지적. 재조사사업은 2011년 월 9 16일 제정된 지적재“ 조사에 관한 특별법 에 따라 추진되며 한국형 ” “ 스마트 지적의 완성 을 목표로 ” 2030년까지 총 단계 계획으로 수립되어있다 년 현재 단

4 . 2018 2

계 (2016 ~2020 ) 년 년 사업(“안정적 디지털지적이 행”)이 시행중에 있으나 사업 추진과정에서 발 생되는 경계 확정 및 조정금 산정에 대한 민원 을 최소화하기위한 방법이 적극 모색되고 있다.

본 연구에서는 지적재조사 사업이 완료된 지역에 를 활용 사업지구 촬영 영상을 통해 차원

UAS , 3

모델을 재현한다 검사점을 통한 차원 모델의 . 3 정확도를 검토하고, NGII(국토지리정보원 수치지) 형도를 중첩시켜 NGII 정사영상과의 정합도를

* 인천대학교 도시과학대학 도시건설공학과 석사과정. ([email protected]).

** 인천대학교 도시과학대학 도시건설공학과 박사과정. ([email protected]).

*** 인천대학교 도시과학대학 도시건설공학과 석사과정. ([email protected]).

**** 인천대학교 도시과학대학 도시공학과 교수 교신저자 , ([email protected]).

지적재조사에서 UAS 영상 기반 지적 경계확정 시범 연구

Kim, Dal-Joo* Kang, Joon-Oh** Han, Woong-ji*** Lee, Yong-Chang****․ ․ ․

키 워 드: 지적재조사, UAS(무인항공시스템), SfM, 정사영상

(2)

비교 검토한다 또한 현행 블록별 경계 조정금· . , 산정의 비용을 절감하기 위해 종전지적도와 지 적재조사로부터 조정된 경계확정도를 통해 블록 별 경계 확정 방법의 객관성을 판단한다 특히. , 지적재조사 사업지구의 성과를 NGII 및 UAS기반 정사영상을 통해 종전지적 및 경계확정도의 정 합성을 비교 검토한다· .

영상해석 이론 3.

공액조건은 Computer Vision 분야에서 구성된 영상해석 이론으로 전통적인 항공 사진 측량의 , 기본원리인 공면조건과 유사한 영상 해석 이론 이다 주로 게임 로봇 공간 인식 등의 인지적 . , 3 차원 모델링에 사용 된다. Figure 1 은 한 쌍의 중복 영상을 대상물 위의 점 와 수반하는 영상p 점 p , p′ ″를 나타낸다 일반적으로 중복된 영. 상은 정확하게 연직이 아니고 노출 위치나 노출 , 지점들이 서로 다른 고도를 갖는다 세 점 . C , ′ 및 에 의해 이루어지는 평면을 공액면 C″ p

이라 하며 두 영상을 교차하는 (epipolar plane) ,

평면에서 두 선을 공액선(epiolar line)이라 한다. 사실 무한한 공액선들은 선 , c -c′ ″를 포함하는 공액면의 집합에 부합하며 이것들의 일부분이 , 두 영상면에 교차하는 것이다 공액선들은 영상. 을 상호표정한 후 결정할 수 있다.

공액조건 Figure 1.

기법은 전통적인 사진측량

SfM (Photogrammetry) 과 컴퓨터 영상기술(Computer Vision)을 융합하여 영상을 해석하는 과정으로 Figure 2와 같이 피사 체를 충분한 중복도로 촬영한 후 영상으로부터

차원 형상과 카메라 위치관계를 동시에 복원함 3

과 동시에 차원으로 재구성하는 컴퓨터 비전 3 분야의 기술이다.

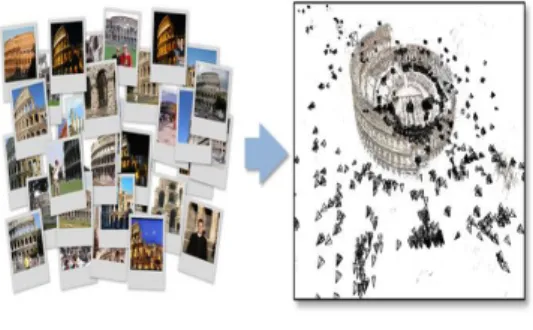

Figure 2. CRP(Close Range Photogrammetry)에 의한 SfM 수치 영상 해석

사진에서 명암비가 큰 픽셀을 검출하여 특징 점으로 변환하고 그들 점의 크기와 방향을 결정, 하여 두 장의 사진을 신속하게 정합하는 알고리 즘인 SIFT(Scale Invariant Feature Transform)기 법에 의해 정합된 영상으로부터 특정점을 추출 하고 비용분석 및 SGM(Semi Global Matching)매 칭기술을 활용하여 영상 간 공액점을 선점한다.

공액 영상간 행렬요소 상호표정 ( R, T, 내부검정) 가 최적의 상관관계로 해석되도록 RANSAC 원리 로 재 정합(matching) 한다. SfM 최종단계는 SfM 번들조정(Bundle adjustment)은 사진측량 분야에 서 3D 재현 시 요구하는 상호표정요소 즉 촬영, 점과 렌즈 및 카메라 내부표정요소에 대한 사전 정보 없이도 카메라 좌표계 공간 안에서 절대좌 표 ( S)Δ 를 입력할 경우 실제 대상물의 차원 모3 델링을 할 수 있다 카메라의 자세와 영상기하를 . 보정하는 번들 조정법에 의해 차원 점군 데이3 터(Point clouds)가 생성된다.

관측 및 정사영상 구축 4.

회전익 무인항공촬영시스템에 의한 RGB영상 취득을 위해 Figure 3과 같이 DJI사의 Phantom4 로 일체형 카메라 짐벌 수신기 센

Pro UAV , GNSS

서 등을 탑재하고 있다.

(3)

플랫폼 센서

Figure 3. UAV (Phantom4 Pro)

에 의한 정사영상 지도 및 재현 모델

UAS 3D

제작을 위해 Table 1과 같은 제원의 UAV를 활 용하여 영상을 취득하였다.

팬텀 프로 제원 Table 1. 4

측량에 활용한 장비는 Network-RTK GNSS

와 같이 사 로 위

Figure 4 Trimble R8 GNSS GPS 성 신호 수신기를 탑재하고 있다.

Figure 4. Network-RTK GNSS

는 절대표정을 위한 지상기준점 및

Table 2 (GCP)

오차 점검용 점검점을 취득하기 위해 Table 2와 같 은 제원의 GNSS 장비를 활용하였다.

수신기 제원 Table 2. R8

연구대상은 Figure 5와 같이 지적재조사사업이 완료된 ○○시 ○○구 소재 도시농촌형 지역으, 로 불부합 유형은 편위형 및 불규직형이 혼재된

필지 평 의 사업지구를

636 , 1,334,888,0 (403,804 )㎡

촬영 대상지역 으로 선정하였다‘ ’ . 2017년 월 04 일 항공촬영은 비행고도 종 횡 중

13 , UAV 60m, ·

복도 85%이상 속도 , Nomal로 총 556매의 영상을 를 활용 자동비행으로 취득하였다

Pix4Dcapture .

영상해석은 ContextCapture를 활용하였다.

시 구 소재 연구 대상지역 Figure 5. ○○ ○○

절대표정을 위한 지상기준점(GCP) 14점 중 과 같이 표시된 총 점

Table 3 6 (Point 2, 4, 6, 8, 의 지상기준점을 활용 과 같이 10, 12) , Figure 6

영상해석을 통한 ○○시 ○○구 소재 연구 대상 지역의 DSM(수치표면모형 을 제작하였다 특히) . , 기준점을 제외한 점8 (1, 3, 5, 7, 9, 11, 13, 14)을 점검점으로 활용 실감정사영상의 점검점과 비교, 하여 Table 4와 같이 분석하였고 항공사진측량, 작업규정 및 수치지도 작성 작업규칙 등 본 연 구는 영상의 평면위치와 표고 교차를 중심으로 항공사진측량 작업규정 별표, 13(대지표정 평면

(4)

위치 및 표고교차 세부도화 의 규정에 기준하여 , ) 오차를 검토하였다.

지상기준점 단위 Table 3. ( : m)

모델 및 시 구 소재 연구 대상지역 Figure 6. DSM ○○ ○○

지상기준점 모델 검사점 비교 및 오류검사 단위

Table 4. GNSS , 3D ( : m)

Δ Δ Δ

(5)

정사영상 수치지형도

NGII( + ) UAS(정사영상) + 국토지리정보원 수치지형도( )

번지 7.1 135

번지 7.2 128-2

번지 7.3 153-10

번지 7.4 168-5

국토지리정보원 정사영상 수치지형도 과 정사영상 국토지리정보원 수치지형도

Figure 7. ( + ) UAS( )+ ( )

중첩 현황

(6)

분석결과 재현된 , 3D모델의 지표면에 설치한 점검점의 차원 위치정확도 3 ΔX, Y, ZΔ Δ 의 절 대편차평균(Avedev)은 각각 0.013m, 0.013m,

로 높은 정확도를 도출하였다

0.022m .

를 활용 영상해석을 재현한 연구대상지 UAV ,

의 정사영상과 국토지리정보원의 실감정사영상 수도권 서부지구 촬영 년 위치 김포

( , : 2016 , :

메타데이터 파일 식별자

/37607047, :

작성일 사용

201611001137607047, : 2016-11-15, 수치표고 : DEM, 촬영축척 : 1/5000, 도엽번호 :

도엽명 김포 투영원점 중부 37607047, : 047, : , 기준타원체 : GRS80, 투영법 TM, 데이터품질 : 및 수치지형도 제작년도 년 위치 0.51cm) ( : 2018 ,

김포 좌표체계 축척

: /37607047, : GRS80, : 를 각각 중첩하여 나타낸 현황은

1/5000) Figure

과 같다 7 .

기반 실감정사영상의 정확도를 검토하기 UAS

위해 NGII의 정사영상과 수치지도를 중첩하여 정확성을 고찰하였다. Figure 7의 좌측 NGII의 실감정사영상과 수치지형도의 중첩분석결과로 미세한 오차가 발견되었다 반면 우측의 . , UAS기 반 정사영상과 NGII수치지형도의 중첩분석결과 로는 좌측 그림보다 정합성이 양호한 것으로 검 토되었고 좌측 그림과 우측 그림의 정합성은 ,

의 편차로 기반 실감정사영상의 정합성 1~3m UAS

이 높은 것으로 검토되었다 특히. , 2016년에 촬 영된 항공사진측량이 오차발생원인으로 판단,

에서 정사영상의 갱신을 대규모 항공사진측 NGII

량으로 수행 비용면에서 아주 불리하여 단기간 , 갱신이 불가능하다 또한 실감정사영상보다 . UAS 기반 정사영상의 해상도 및 선명도가 우수하 였다.

현행 블록별 경계 확정 방법 5.

연구 대상지의 토지 및 임야에 대한 경계확정 현황을 요약하면 다음과 같다. Table 5는 지적재 조사 전 후의 필지 수 및 면적 증감내역이며· , 사업지구 내 조정금 징수 대상은 , 70필지 조정, 금 지급대상은 109필지로 확정되었다 경계확정 . 필지의 유형별 현황은 현실경계 합의경계 지적, , 경계 및 기타경계이다.

시 구 소재 블록별 증감내역 Table 5. ○○ ○○

구획이 가능한 지형지물을 이용하여 Figure 8 과 같이 19개의 블록으로 구분하여 경계조정을 수행하였다.

종전지적 8.1

경계확정도 8.2

(7)

블록 종전지적 및 조정 후 경계확정도 8.3 1 -

블록 종전지적 및 조정 후 경계확정도 8.4 2, 3 -

(8)

개별공시지가에 의한 방법으로 국세 지방세 , 및 각종 부담금 등의 부과기준으로 조정금 산정 은 용이하나 실거래가와 편차가 있고 조정금의 형성이 어렵다 감정평가에 의한 현 토지의 특성 . 및 실거래 가를 반영한 객관성과 합리성 양면을 반영한다 따라서 조정금의 상향에 따라 일부 . , 조정금 납부 대상자에게 부담은 될 수 있지만, 현실경계확보 및 토지의 추가 확보 면에서 이의 신청이 적은 편으로 분석되었다.

블록 종전지적 및 조정 후 경계확정도 8.13 12-

시 구 소재 Figure 8. ○○ ○○

블록별 경계 확정 현황

(9)

영상기반 블록별 경계확정 방안 6. UAS

기반 실감정사영상의 정확도를 검토하기 UAS

위해 NGII의 정사영상과 지적재조사 사업지구의 종전지적 및 조정 후 경계확정 수치지도를 중첩 하여 정확성을 고찰하였다.

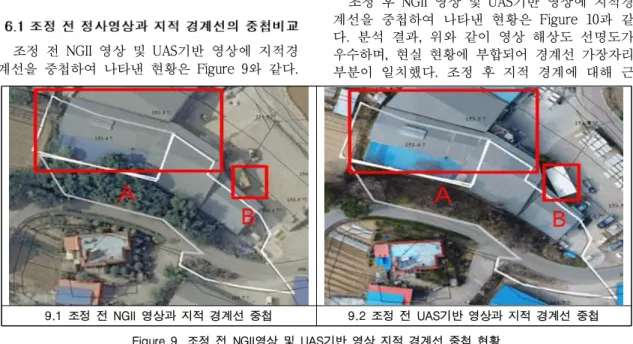

조정 전 NGII 영상 및 UAS기반 영상에 지적경 계선을 중첩하여 나타낸 현황은 Figure 9와 같다.

분석 결과, NGII의 중첩 영상보다 UAS기반 중첩 영상이 선명도가 우수하고 현실 현황에 부합되, 는 조정 전 지적 경계에 대해 근사성이 높은 것 을 확인할 수 있었다 특히. , Figure 9 A영역을 확인해본 결과 미세한 조정 전 지적경계선의 부, 합 차이가 발견되었다 또한 . NGII의 정사영상에

영역에는 컨테이너가 없는반면 기반 정사

B UAS

영상에는 컨테이너가 있는 것을 확인 현황에 적, 합한 정사영상제작이 가능하였다 아울러 . NGII의

실감정사영상에서는 식생이 무성하여 뚜렷한 경 계확인이 불가능하지만 계절을 고려한 UAS 정사 영상에는 명확한 경계 확인이 가능하였다.

조정 후 NGII 영상 및 UAS기반 영상에 지적경 계선을 중첩하여 나타낸 현황은 Figure 10과 같 다 분석 결과 위와 같이 영상 해상도 선명도가 . , 우수하며 현실 현황에 부합되어 경계선 가장자, 리 부분이 일치했다 조정 후 지적 경계에 대해 근.

사성이 높은 것을 확인할 수 있었다. 특히, 영역을 확인하면 조정 후 필지에 Figure 10.1~2 A

부합 차이를 육안으로 할 수 있다 또한 영역을 . B 확인하면 NGII 중첩영상의 경우 수목이 자라나 경계의 부합여부 판단에 큰 어려움이 발생하는 반면 UAS기반의 중첩영상에서는 필요할 때 촬영 을 할 수 있는 장점이 있고 수목의 이파리가 다 , 떨어질 때 항공사진촬영을 할 수 있어 현실 현 황 파악 및 경계확정 방안을 용이하게 수립할 조정 전 영상과 지적 경계선 중첩

9.1 NGII 9.2 조정 전 UAS기반 영상과 지적 경계선 중첩

조정 전 영상 및 기반 영상 지적 경계선 중첩 현황 Figure 9. NGII UAS

조정 후 영상과 지적 경계선 중첩

10.1 NGII 10.2 조정 후 UAS기반 영상과 지적 경계선 중첩 조정 후 영상 및 기반 영상 지적 경계선 중첩 현황

Figure 10. NGII UAS

(10)

수 있다.

중첩분석결과 NGII의 실감정사영상에 조정 전 후의 정합성은 양호한 반면 · UAS기반 실감정 사영상에 정합성은 보다 우수한 것으로 분석되 었다 특히 지적재조사사업 진행시 기존 외업에. , 서 현황측량과 경계확정측량으로 진행 실시된다.

분석결과 두가지 모두 경계확정도와 경계선이 , 부합된 것을 확인하였다 특히 그림 영역에서 . , A 실감정사영상과 정사영상의 부합차이

NGII UAS

를 확인한 결과 미세하지만 , UAS 기반 정사영상 의 부합도가 높은 것으로 검토되었다 또한. , B영 역 검토결과 촬영시기에 의한 무성한 수목으로 , 경계부합여부판단에 불리하지만 UAS기반 정사영 상에서는 이를 고려하여 수목이 자라지 않은 시 기를 선정 영상을 획득 및 촬영하여 경계현황을 , 명확히 구분할 수 있었다.

결 론 6.

시 구 소재를 대상 UAS기반 실감정

○○ ○○

사영상을 획득, SfM 해석으로부터 차원 공간정3 보를 검출하여 다음의 결론을 얻었다.

첫째, UAS기반 SfM 영상해석으로부터 정밀한 정사영상 구축 지적재조사 지역의 지적 경계확, 정 시범연구를 위한 정밀 차원 공간정보를 구3 축할 수 있었다.

둘째, UAS기반 정사영상을 제작 국토지리정, 보원의 실감 정사영상 및 수치지형도와 비교한 결과 높은 정합성을 확인할 수 있었다 특히. , 의 수치지형도 갱신주기 및 항공사진촬영 NGII

비용절감효과를 기대할 수 있다.

셋째, UAS기반 실감정사영상을 활용 지적재, 조사사업 진행 시 기존 현황측량과 경계확정측 량의 비용을 절감이 기대된다.

넷째, UAS로 재현된 3D 모델 수치표면모형( ) 및 정사영상을 활용 지적재조사 조정금 산정에 , 난항요소인 민원 감소와 조정대상자의 설득자료 로써 효율적 활용이 기대된다.

향후 본 연구에서 시범적으로 연구된 , UAS 기반 실감정사영상을 활용하여 지적재조사사업 지구의 현황측량을 대체 적용성을 검토할 계획 이다.
