[특별기획] 전계방출 디스플레이(Field Emission Display, FED)

(1)

우리나라의 전자산업은 D-램 반도체에 이어서 액정 디스플레이 분야에서도 세계 1위를 차지하 고 있다. 그러나, 전자산업의 특성상 새로운 제품 이 계속적으로 시장에 등장하므로, 선두를 유지하 기 위해서는 신기술 개발에 지속적인 노력이 필요 하다. 저렴한 인건비를 무기로 추격해 오는 중국 과의 경쟁에서 우위를 유지하기 위해서는 신기술 의 개발이 필수적이다. 평판 디스플레이 분야에서 차세대의 기술로 많은 기대를 모으고 있는 것이 유기EL 및 FED다. 본 고에서는 FED 기술에 대 해서 소개하고, 화학공학자가 기여할 수 있는 부

분에 대해서 간략하게 언급하고자 한다.

FED는 현재 TV에 사용되고 있는 브라운관을 납작하게 만든 것이다. 그러나, 브라운관은 전자총 이 한 개이고, 전자총에서 방출되는 전자의 흐름 을 조절하여 형광체가 발라져 있는 화면을 scan하 는데 반하여, FED는 각 픽셀마다 다수의 전자총 이 전자를 공급하므로 따로 전자의 흐름을 조절하 여 scan할 필요가 없다. FED 기술이 주목을 받는 이유는, ① 자체 발광 방식이므로 가시각이 넓고,

② 전기 사용량이 액정보다 적으며, ③ 넓은 온도 범위에서 작동이 가능하고, ④ 얇게 만들 수 있으

(Field Emission Display, FED)

이 건 홍

포항공과대학교 화학공학과, [email protected]

[그림 5]는 기억소자로 응용하기 위해 bottom- up 접근방식으로 블록공중합체의 자기조립을 이 용해서 약 20nm의 자성 나노패턴을 제작하고 반 응성이온식각과 아르곤이온식각 등의 건식식각법 에 의해 자성금속박막의 구조를 제어하여 약 650 Gbit/in

²

의 자성 금속 점(dot)들을 제조한 결과이

다. 블록공중합체의 자기조립을 이용할 경우 가격 이 저렴하고 공정이 용이할 뿐만 아니라 패턴크기 와 구조가 블록의 성질과 크기에 따라 조절이 가 능 하다는 장점이 있다.

그림 4. 분자의 자기조립에 의한 나노구조. 그림 5. 블록공중합체 자기조립에 의한 20nm 자성 금 속 점(magnetic metal dots).

(2)

며, ⑤ 제작 비용이 저렴하고, ⑥ 응답속도가 빨라 서 동영상 구현에 무리가 없다는 점이다. [표 1]

은 FED의 성능을 다른 방식의 디스플레이와 비 교한 것이다.

FED는 브라운관이 개발된 이래로 지속적으로 연구가 진행되어 왔으나, 1968년 Spindt에 의하여 마이크로팁 어레이가 제작된 후에 본격적으로 연

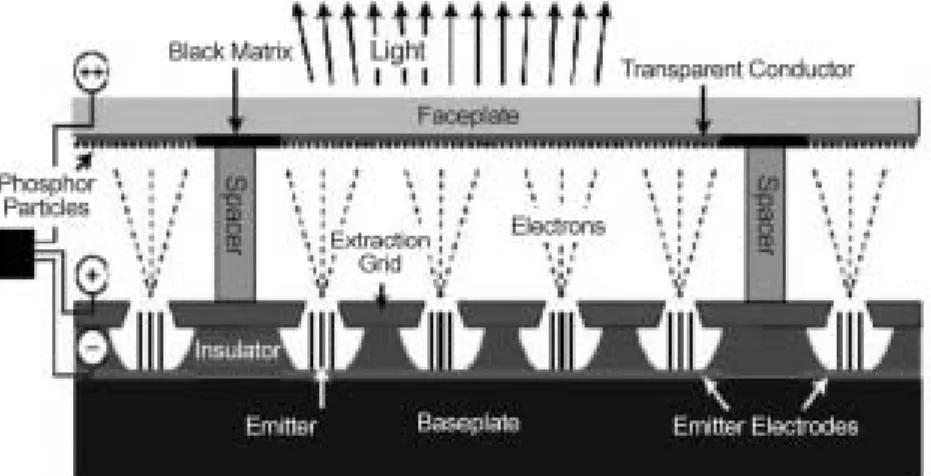

구가 활성화 되었다. 마이크로팁 어레이의 제작에는 반도체 집적회로의 제작 기술인 리쏘그라피가 활용 되었으며, 전자를 방출하는 팁으로는 융점이 높은 금속이 사용되었다. [그림 1]은 Spindt 타입의 금 속 마이크로팁 어레이의 구조를 나타낸 것이다.

금속으로 만든 마이크로팁 어레이는 현재도 연 구가 진행되고 있으나, 금속팁의 수명을 보장하기

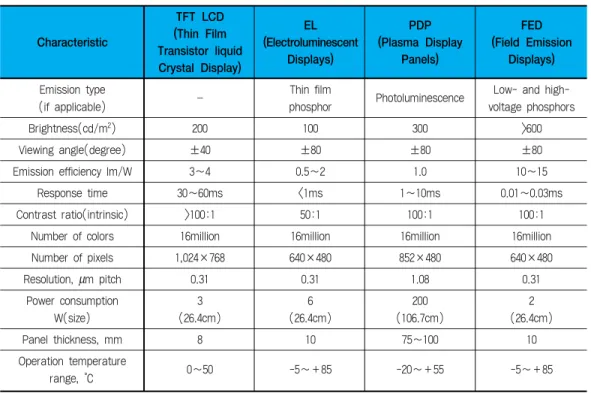

표 1. 디스플레이 비교

Emission type

– Thin film

Photoluminescence Low- and high-

(if applicable) phosphor voltage phosphors

Brightness(cd/m²) 200 100 300 >600

Viewing angle(degree) ±40 ±80 ±80 ±80

Emission efficiency Im/W 3~4 0.5~2 1.0 10~15

Response time 30~60ms <1ms 1~10ms 0.01~0.03ms

Contrast ratio(intrinsic) >100:1 50:1 100:1 100:1

Number of colors 16million 16million 16million 16million

Number of pixels 1,024×768 640×480 852×480 640×480

Resolution, µm pitch 0.31 0.31 1.08 0.31

Power consumption 3 6 200 2

W(size) (26.4cm) (26.4cm) (106.7cm) (26.4cm)

Panel thickness, mm 8 10 75~100 10

Operation temperature

0~50 -5~+85 -20~+55 -5~+85

range, ℃

TFT LCD

EL PDP FED

Characteristic (Thin Film

(Electroluminescent (Plasma Display (Field Emission Transistor liquid

Displays) Panels) Displays) Crystal Display)

그림 1. Spindt 타입 금속 마이크로팁 어레이.

(3)

위해서는 10

^-9

torr의 고진공이 필요하다는 점 때 문에 상업적인 제품의 개발이 늦어지고 있다.

한편, 최근에는 금속팁 대신에 탄소 나노튜브를 마이크로팁으로 사용하려는 연구가 활발히 진행 되고 있다. 탄소 나노튜브는 기계적, 화학적 강도 가 뛰어나며, 10

^-6

torr 정도의 진공에서도 충분한 수명이 보장될 뿐만 아니라, 전자가 방출되는 전 압이 낮아서 에너지 효율면에서도 매우 이상적인 전자 방출원이다. [그림 2]는 탄소 나노튜브를 마 이크로팁으로 사용한 전계방출 어레이의 구조를 나타낸 것이다.

[그림 3]은 삼성SDI에서 제작한 탄소 나노튜브 전계방출 어레이의 실제 사진이다. 삼성SDI의 전

계방출 에레이는 스크린 프린팅 방식으로 제작되 므로 값비싼 리쏘그라피가 필요 없을 뿐만 아니라 대면적의 디스플레이 제작에도 유리하여 경제성 이 매우 높다. 삼성 SDI는 32인치 FED의 proto- type의 제작에 성공하였으며, 상업적인 대량생산 의 시기를 저울질하고 있다고 한다.

한편, 스크린 프린팅을 사용하지 않고 탄소 나 노튜브를 화학기상합성법(chemical vapor depo- sition, CVD)으로 직접 합성하려는 연구도 활발히 진행중이다. 초기에는 탄소 나노튜브들을 콩나물 처럼 밀집하여 성장시켰으나, 이 경우 전계 스크 리닝 효과(field screening effect)에 의하여 전계 방출이 효율적으로 이루어지지 않는다. 최근에는

그림 2. 탄소 나노튜브 전계방출 어레이의 구조.

그림 3. 탄소 나노튜브 전계방출 어레이(삼성 SDI).

(4)

CVD를 이용하여 탄소 나노튜브 사이의 간격이 충분히 벌어진 상태로 성장시키는 것이 가능하여 졌으며, 이 분야의 연구는 영국 캠브리지대학이 선도하고 있다. [그림 4]는 캠브리지대학에서 제 작한 탄소 나노튜브 전계방출 어레이를 나타낸 것 이다.

탄소 나노튜브 전계방출 어레이를 제작하는 또 다른 방법으로는 양극산화 알루미늄(anodic aluminum oxide) 템플레이트를 이용하는 것이다.

AAO 템플레이트는 기공의 크기를 나노미터의 정밀도로 조절할 수 있으므로, 이 기공 속에서 합

성되는 탄소 나노튜브의 크기도 나노미터의 정밀 도로 조절할 수 있다. [그림 5]는 AAO 템플레이 트를 사용하여 탄소 나노튜브 전계방출 에레이를 제작한 것이다.

이상에서 기술한 바와 같이, FED는 원리적으 로는 가장 우수한 디스플레이라고 할 수 있으며, 가까운 미래에 우리 주변에서 광범하게 사용될 것 이다. FED는 우리나라 전자산업의 주력제품이 될 가능성이 높고, 화학공학자가 큰 역할을 할 여지 가 많다. 우선, 탄소 나노튜브의 합성은 전형적인 CVD 공정으로서, 촉매의 선택 및 반응 조건 등이 합성되는 탄소 나노튜브의 특성에 큰 영향을 미친 다. 삼성SDI에서 채택한 스크린 프린팅 방식에서 는 탄소 나노튜브와 바인더를 섞은 paste를 사용 하게 되는데, 이때 바인더의 조성 및 함량이 디스 플레이의 제작공정 및 완성된 디스플레이의 수명 에 결정적인 영향을 준다. 이 외에도 최근에는 flexible FED를 실현 시키기 위한 중요한 기초 기 술들이 개발 되었는데, 하나는 고분자 기판 위에 직접 탄소 나노튜브를 성장시키는 기술이고 [Adv. Mat., 14(9), 676(2002)], 다른 하나는 합 성된 탄소 나노튜브를 자기조립 단분자층(self- assembly monolayer, SAM)을 이용하여 폴리머 기판에 부착시키는 것이다. 이런 기술들은 화학공

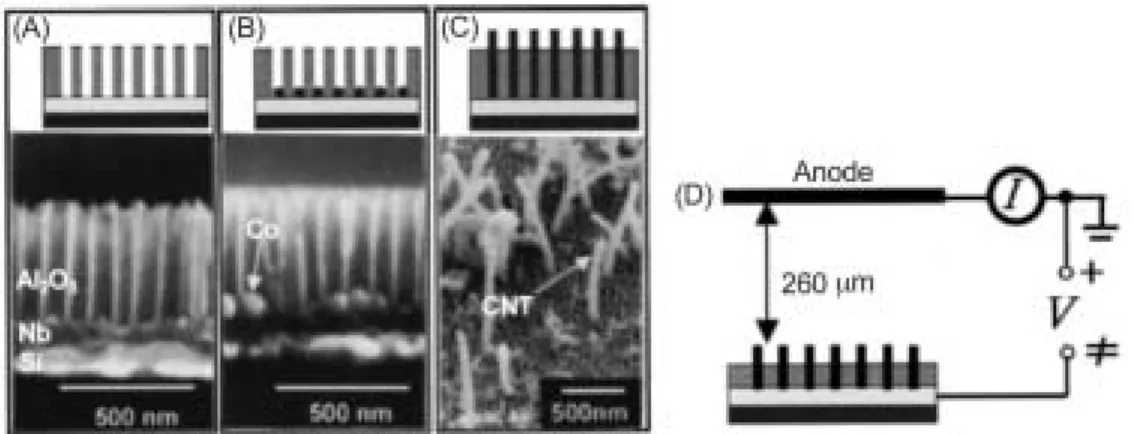

그림 5. AAO 템플레이트를 사용한 탄소 나노튜브 전계방출 어레이[App. Phys. Lett., 78(14), 2052(2001)]

그림 4. 탄소 나노튜브 전계방출 어레이(캠브리지대학).

(5)

학의 영역에 속한다 할 수 있다. 현재는 FED가 연구 단계이므로 물리학, 전자공학을 전공한 연구 자들이 이 분야를 주도하고 있지만, 본격적으로 상업적인 제품이 생산되는 단계로 진입하게 되면, 생산성을 높이기 위한 연구가 시작될 것이다. 이

단계에서는, 화학공학자가 친숙한 유기화학, 열역 학, 반응공학, 전달현상 등이 FED 제작공정의 개 발 및 최적화에 필수적인 도구가 될 것이고, 많은 화학공학도의 참여가 실현될 것이다.
