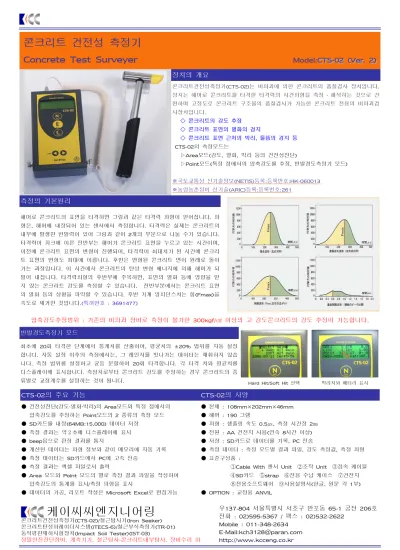

콘크리트 건전성 측정기
Concrete Test Surveyer
Model:CTS-02 (Ver. 2)CTS-02 (Ver. 2)
장치의 개요
콘크리트건전성측정기(CTS-02)는 비파괴에 의한 콘크리트의 품질검사 장치입니다.
장치는 해머로 콘크리트를 타격한 타격력의 시간파형을 측정 ․ 해석하는 것으로 간 편하며 고정도로 콘크리트 구조물의 품질검사가 가능한 콘크리트 전용의 비파괴검 사장치입니다.
◇ 콘크리트의 강도 추정 ◇ 콘크리트 표면의 열화의 검지
◇ 콘크리트 표면 근처의 박리, 들뜸의 검지 등 CTS-02의 측정모드는
▷Area모드(강도, 열화, 박리 등의 건전성진단)
▷Point모드(특정 점에서의 압축강도를 추정, 반발경도측정기 모드)
※국토교통성 신기술정보(NETIS)등록:등록번호:HK-060013
※농업농촌정비 신기술(ARIC)등록:등록번호:261
측정의 기본원리
해머로 콘크리트의 표면을 타격하면 그림과 같은 타격력 파형이 얻어집니다. 파 형은, 해머에 내장되어 있는 센서에서 측정합니다. 타격력은 실제는 콘크리트의 내부에 발생한 반발력이 있어 그림과 같이 2개의 부분으로 나눌 수가 있습니다.
타격력이 피크에 이른 전반부는 해머가 콘크리트 표면을 누르고 있는 시간이며, 이전에 콘크리트 표면의 변형이 진행되어, 타격력이 최대치가 된 시간에 콘크리 트 표면의 변형도 최대에 이릅니다. 후반은 변형된 콘크리트 면이 원래로 돌아 가는 과정입니다. 이 시간에서 콘크리트의 탄성 변형 에너지에 의해 해머가 되 밀어 내집니다. 타격력파형의 후반부에 주목하면, 표면의 열화 등에 영향을 받 지 않는 콘크리트 강도를 측정할 수 있습니다. 전반부분에서는 콘크리트 표면 의 열화 등의 상황을 파악할 수 있습니다. 후반 기계 임피던스치는 힘(Fmax)을 속도로 제거한 것입니다.(특허번호 : 3691477)
압축강도추정범위 : 기존의 비파괴 장비로 측정이 불가한 300kgf/㎠ 이상의 고 강도콘크리트의 강도 추정이 가능합니다.
반발경도측정기 모드
Hard Hit/Soft Hit 선택 박리치와 배터리 표시 최초에 20회 타격한 단계에서 통계치를 산출하여, 평균치의 ±20% 범위를 자동 설정
합니다. 자동 설정 이후의 측정에서는, 그 레인지를 빗나가는 데이터는 채취하지 않습 니다. 측정 범위를 설정하고 균등 분할하여 20회 타격합니다. 각 타격 치와 평균치를 디스플레이에 표시합니다. 측정치로부터 콘크리트 강도를 추정하는 경우 콘크리트의 종 류별로 교정계수를 설정하는 것이 됩니다.
CTS-02의 주요 기능 CTS-02의 사양
● 건전성진단(강도·열화·박리)의 Area모드와 특정 점에서의 압축강도를 추정하는 Point모드의 2 종류의 측정 모드
● SD카드를 내장(64MB:15,000) 데이터 저장
● 측정 결과는 약２초에 디스플레이에 표시
● beep음으로 판정 결과를 통지
● 계산된 데이터는 파형 정보와 같이 메모리에 자동 기록
● 측정 데이터는 SD카드에서 PC에 고속 전송
● 측정 결과는 엑셀 파일로서 출력
● Area 모드와 Point 모드의 별로 측정 결과 파일을 작성하여 압축강도의 통계를 표시/측정 파형을 표시
● 데이터의 가공, 리포트 작성은 Microsoft Excel로 편집가능
● 본체 : 108mm×202mm×46mm
● 해머 : 190 그램
● 파형 : 샘플링 속도 0.5㎲, 측정 시간장 2㎳
● 전원 : AA 건전지 사용(연속 8시간 이상)
● 저장 : SD카드로 데이터를 기록, PC 전송
● 측정 데이터 : 측정 모드별 결과 파일, 강도 측정값, 측정 파형
● 표준구성품 :
①Cable With 센서 Unit ②조작 Unit ③접속 케이블 ④SD카드 ⑤strap ⑥전용 수납 케이스 ⑦건전지 ⑧전용소프트웨어 ⑨사용설명서(한글, 원문 각 1부)
● OPTION : 교정용 ANVIL
케이씨씨엔지니어링
콘크리트건전성측정기(CTS-02)/철근탐사기(Iron Seeker) 콘크리트탄성파레이더시스템(iTECS-6)/철근부식측정기(TR-01) 동적평판재하시험장치(Impact Soil Tester)(IST-03)
정밀안전진단장비. 계측기기. 철근탐사-콘크리트내부탐사. 장비수리 외
우137-804 서울특별시 서초구 반포동 65-1 궁전 206호 전화 : 02)595-5367 / 팩스 : 02)532-2622
Mobile : 011-348-2634 E-Mail:kch3128@paran.com http://www.kcceng.co.kr
콘크리트건전성측정기
표준 교정용 ANVIL1. ANVIL 의 개요
표준 ANVIL은 사진-1.1에 나타내는 것처럼, 직경 120mm, 높이 150mm의 원주형입니다. 특히 상하면의 구별은 없습니다. 간이 교정시험을 실시하는 경우는, ANVIL을 세우고, 평탄한 면을 타격합니다.
사진-1.1 표준 ANVIL 2. 측정 순서
①CTS의 파라미터를 설정합니다. 간이교정시험으로 이용하는 지표치는 반발계수입니다.
파라미터 설정 시에「 구 Version으로 계산하기」의 체크를 제거해 주세요. 비례 정수는, 초기설정치인 채로 사용합니다. 교정시험에서는, 이 비 례 정수를 표준 ANVIL에서 보정합니다. SD카드로 파라미터의 기입이 종료하면, CTS 본체에 SD카드를 삽입 하고, 측정의 준비를 갖춥니다.
CTS본체의 취급에 대해서는「CTS-02 Ver. 2 취급 설명서」을 참조해 주세요.
② 표준 ANVIL을 강고한 마루 위에 둡니다. 불안정한 개소에 설치하면, 타격 시점에서 ANVIL이 움직여, 정확한 측정을 할 수 없을 우려가 있습니다.
③CTS에서 표준 ANVIL을 타격합니다. 타격 회수는 10회 이상으로서 주세요. CTS의 Version에 따라서는, 타격의 Gain을 설정할 수 있는 것 이 있습니다만, 표준 ANVIL을 타격할 때는, 측정 모드는「AREA」모드, Gain은「Hard Hit」로서 주세요. CTS의 Hammer와 표준 ANVIL의 타 격면이 직각에 해당되도록 주의해 타격해 주세요. 덧붙여 측정 미스나 분명하게 비정상인 데이터가 측정되었을 경우는, 그 자리에서 Clear Button을 눌러, 데이터를 소거해 주세요.
④ 얻어진 데이터는 단순평균 처리를 실시 해 주세요. 여기서 얻어진 평균치를 CTS의 측정치로서 결정합니다. SD카드로부터 PC에의 데이터 전송 및 Excel에의 데이터 출력은, 「CTS-02 Ver. 2 취급 설명서(PC용)」을 참조해 주세요.
⑤ 얻어진 측정치와 표준 ANVIL에 각인 되고 있는 교정치로부터「보정 비례 정수」을 산출합니다. 보정 비례 정수를 산출하는 식은 아래와 같은 대로입니다. 아래 식에 비례 정수로 있습니다만, 이것은, 표준 ANVIL을 타격할 때로 설정한 비례 정수를 가리킵니다.
측정치
보정 비례 정수= ---×비례 정수 교정치
⑥ 보정 비례 정수는 사사오입에 의해서 유효 숫자 3자리수입니다. 보정 비례 정수가 결정되면, 파라미터의 비례 정수를 보정 비례 정수에 고 쳐 씁니다. 이것으로, 간이교정시험은 종료됩니다.
불명한 점 등이 있으면, 구입대리점 또는, 폐사에서 문의해 주세요.
주의
- 표준 ANVIL은 경도가 높기 때문에, 콘크리트에서와 같이 타격을 하면 CTS가 파손할 우려가 있습니다.
- ANVIL은 중량이 무거워 흔들리는 곳이나, 기운 곳 등 불안정한 장소에 두면 낙하에 의해 다칠 우려가 있습니다.
평평하고 충분히 강도가 있는 안정된 장소에 두어 주세요.
- ANVIL은 방수 처리를 하였지만, 녹의 발생에 의해서 ANVIL의 물성이 변화하는 가능성이 있어 정기적으로 기름을
도포해 녹의 발생을 방지해 주세요. 또 옥외에 보관하면 녹이 발생하기 쉬우므로 반드시 습기가 적은 옥내에 보관해 주세요.
