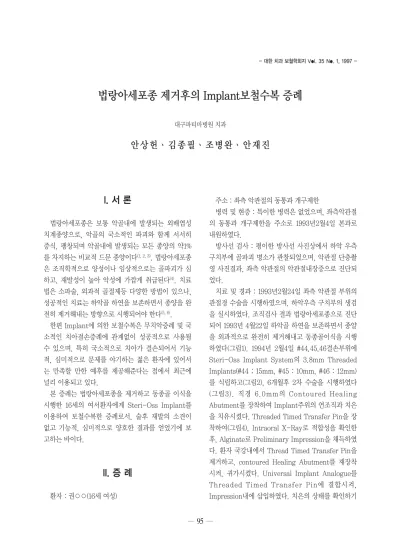

I. 서 론
법랑아세포종은 보통 악골내에 발생되는 외배엽성 치계종양으로, 악골의 국소적인 파괴와 함께 서서히 증식, 팽창되며 악골내에 발생되는 모든 종양의 약1%
를 차지하는 비교적 드문 종양이다(1, 2, 3). 법랑아세포종 은 조직학적으로 양성이나 임상적으로는 골파괴가 심 하고, 재발성이 높아 악성에 가깝게 취급된다(4). 치료 법은 소파술, 외과적 골절제등 다양한 방법이 있으나, 성공적인 치료는 하악골 하연을 보존하면서 종양을 완 전히 제거해내는 방향으로 시행되어야 한다(5, 6).
한편 Implant에 의한 보철수복은 무치악증례 및 국 소적인 치아결손증례에 관계없이 성공적으로 사용될 수 있으며, 특히 국소적으로 치아가 결손되어서 기능 적, 심미적으로 문제를 야기하는 젊은 환자에 있어서 는 만족할 만한 예후를 제공해준다는 점에서 최근에 널리 이용되고 있다.
본 증례는 법랑아세포종을 제거하고 동종골 이식을 시행한 16세의 여서환자에게 Steri-Oss Implant를 이용하여 보철수복한 증례로서, 술후 재발의 소견이 없고 기능적, 심미적으로 양호한 결과를 얻었기에 보 고하는 바이다.
II. 증 례
환자 : 권○○(16세 여성)
주소 : 좌측 악관절의 동통과 개구제한
병력 및 현증 : 특이한 병력은 없었으며, 좌측악관절 의 동통과 개구제한을 주소로 1993년2월4일 본과로 내원하였다.
방사선 검사 : 평이한 방사선 사진상에서 하악 우측 구치부에 골파괴 병소가 관찰되었으며, 악관절 단층촬 영 사진결과, 좌측 악관절의 악관절내장증으로 진단되 었다.
치료 및 경과 : 1993년2월24일 좌측 악관절 부위의 관절경 수술을 시행하였으며, 하악우측 구치부의 생검 을 실시하였다. 조직검사 결과 법랑아세포종으로 진단 되어 1993년 4월22일 하악골 하연을 보존하면서 종얄 을 외과적으로 완전히 제거해내고 동종골이식을 시행 하였다(그림1). 1994년 2월4일 #44,45,46결손부위에 Steri-Oss Implant System의 3.8mm Threaded Implants(#44 ; 15mm, #45 : 10mm, #46 : 12mm) 를 식립하고(그림2), 6개월후 2차 수술을 시행하였다 (그림3). 직경 6.0mm의 Contoured Healing Abutment를 장착하여 Implant주위의 연조직과 치은 을 치유시켰다. Threaded Timed Transfer Pin을 장 착하여(그림4), Intraoral X-Ray로 적합성을 확인한 후, Alginate로 Preliminary Impression을 채득하였 다. 환자 국강내에서 Thread Timed Transfer Pin을 제거하고, contoured Healing Abutment를 재장착 시켜, 귀가시켰다. Universal Implant Analogue를 Threaded Timed Transfer Pin에 결합시켜, Impression내에 삽입하였다. 치은의 상태를 확인하기
- 대한 치과 보철학회지 Vol. 35 No. 1, 1997 -
법랑아세포종 제거후의 Implant보철수복 증례
대구파티마병원 치과
안상헌ㆍ김종필ㆍ조병완ㆍ안재진
위해 Dura Soft Resin을 Pin과 Analogue결합부위까 지 도포하고, 그위에 Yellow Stone을 부어서 Study Model을 완성하였다(그림5, 6). 완성된 Study Model 상에서, Implant주위의 치은두께와 Implant경사도를 확인한다. 골 결손으로 인해 경사가 심하여, Angled Screw-In Abutment을 사용하기로 하여, 모형에 ASI Abutment의 Try-In을 위치시켰다. #44부위는 3.0mm Base 25°에 Preangled Abutment, #45 1.5mm에 15° Preangled Abutment, #46 1.5mm에 25° Preangled abutment를 선택하였다. 선택된 ASI Abutment를 기공상에서 Preparation하여 삽입
로를 맞추었다(그림7, 8). 구강내에서 ASI의 Base는 Torque Wrench를 이용하여 35N의 힘으로 조이고, Abutment는 Resin Cement로 장착하였다(그림9).
그 상태에서 Polyvinylsiloxane으로 채득하여, Master Model을 제작하였다. Precious Metal로 4 Unit Bridge의 Metal framework를 제작하여 구강 내에 시적하였고, Shade는 A3를 선택하였다(그림10, 11). 그후, 4 Unit Porcelain Fused to gold Bridge를 Temporary Cementation하여, 구강내에 장착하였으 며, 술후의 재발의 소견이나 합병증 없이 기능적, 심미 적으로 양호한 결과를 보여주고 있다(그림12, 13, 14).
그림 1. 법랑아세포종을 제거한 후 골이식을 시행한 상태

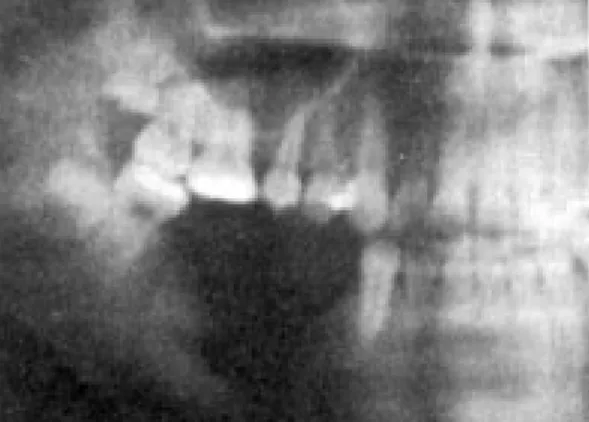

그림 3. 2차 수술후 Healing Abutment를 장착한 상태
그림 2. Steri-Oss Implant System의 3.9mm Threaded Implantation를 식립한 상태
그림 4. Transfer Pin을 장착한 상태
그림 5. Alginate로 Preliminary Impression을 채득한 후 Universal Implant Analog를 끼운 상태
그림 7. 모형에 Angled Screw-In(ASI) Abutment의 Try-In을 사용
그림 6. 완성한 Study model
그림 8. 선택된 ASI Abutment를 Preparation
그림 9. 구강내 장착한 ASI Abutment 그림 10. Final Impression채득후 Master Model제작
III. 고 찰
1. 법랑아세포종의 특징
법랑아세포종은 범랑질 형성전에 발생되는 진성신 생물로서 외배엽성 상피로부터 분화된 법랑아세포를 함유하고 있다. 법랑아세포종은 악골에 발생되는 모 든 종양의 약 1%에 해당하며, 종족, 성별에 관계없이 균등하게 나타난다(7, 8). 이 종양은 환자의 나이가 30 대내지 40대에 주로 나타나며, 하악에 많이 발생하며 특히 하악지 부위에 호발한다(2, 4, 7, 8). 1868년 Broca 에 의해 처음 보고된 이래 1885년 Malassez가
Adamantinoma로 명명하였으며, 1934년 Chuchill 이 Ameloblastoma란 명칭을 붙인 이후 현재까지 이 르고 있다(9, 10).
원인으로는 치계성 낭종의 상피, 범랑기의 세포잔 사, 악골표면 상피의 기저세포, 범랑기를 형성하는 조 직장해 등을 들 수 있고(9, 11, 12), 방사선학적 소견은 하 악에서 발생시 대개 여러 개의 경계가 잘 이루어진 방 사 선 투 과 성 병 소 로 대 체 되 어 져 벌 집 모 양 (Honeycomb), 혹은 비누거품 형태(Soap bullbe)를 나타낸다. 치근 흡수를 야기하기도 하며, 상악에서 주 로 단방성의 낭종상을 나타낸다(4, 8). 전이는 좀처럼 일 그림 11. Precious Metal로 PFM Bridge의 Metal
Framework제작 및 시적

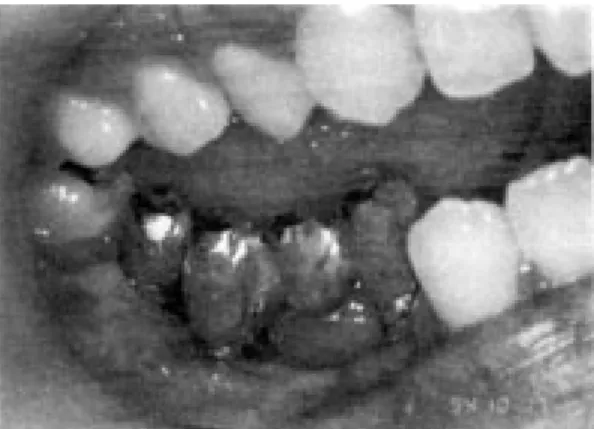

그림 13. 구강내 장착한 정면사진
