Fracture Toughness of Concrete Brazilian Disk according to Maximum Size of Coarse Aggregate

한국구조물진단학회 제10권 제3호(2006. 5)

185

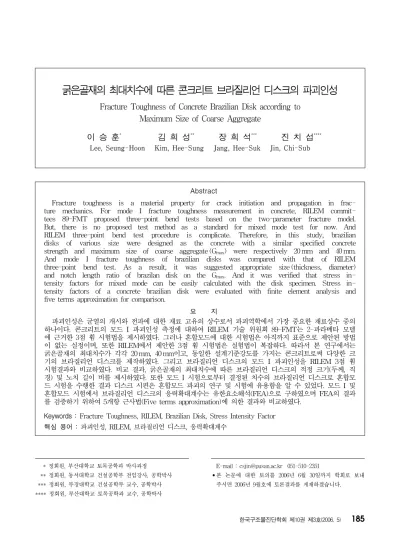

굵은골재의 최대치수에 따른 콘크리트 브라질리언 디스크의 파괴인성

Fracture Toughness of Concrete Brazilian Disk according to Maximum Size of Coarse Aggregate

이 승 훈

^*

^**

^***

^****

Lee, Seung-Hoon Kim, Hee-Sung Jang, Hee-Suk Jin, Chi-Sub

Abstract

Fracture toughness is a material property for crack initiation and propagation in frac- ture mechanics. For mode I fracture toughness measurement in concrete, RILEM commit- tees 89-FMT proposed three-point bend tests based on the two-parameter fracture model.

But, there is no proposed test method as a standard for mixed mode test for now. And RILEM three-point bend test procedure is complicate. Therefore, in this study, brazilian disks of various size were designed as the concrete with a similar specified concrete strength and maximum size of coarse aggregate (G

) were respectively 20 mm and 40 mm.

And mode I fracture toughness of brazilian disks was compared with that of RILEM three-point bend test. As a result, it was suggested appropriate size (thickness, diameter) and notch length ratio of brazilan disk on the G

. And it was verified that stress in- tensity factors for mixed mode can be easily calculated with the disk specimen. Stress in- tensity factors of a concrete brazilian disk were evaluated with finite element analysis and five terms approximation for comparison.

요 지

파괴인성은 균열의 개시와 전파에 대한 재료 고유의 상수로서 파괴역학에서 가장 중요한 재료상수 중의 하나이다. 콘크리트의 모드 I 파괴인성 측정에 대하여 RILEM 기술 위원회 89-FMT는 2-파라메타 모델 에 근거한 3점 휨 시험법을 제시하였다. 그러나 혼합모드에 대한 시험법은 아직까지 표준으로 제안된 방법 이 없는 실정이며, 또한 RILEM에서 제안한 3점 휨 시험법은 실험법이 복잡하다. 따라서 본 연구에서는 굵은골재의 최대치수가 각각 20 mm, 40 mm이고, 동일한 설계기준강도를 가지는 콘크리트로써 다양한 크 기의 브라질리언 디스크를 제작하였다. 그리고 브라질리언 디스크의 모드 I 파괴인성을 RILEM 3점 휨 시험결과와 비교하였다. 비교 결과, 굵은골재의 최대치수에 따른 브라질리언 디스크의 적정 크기(두께, 직 경) 및 노치 길이 비를 제시하였다. 또한 모드 I 시험으로부터 결정된 치수의 브라질리언 디스크로 혼합모 드 시험을 수행한 결과 디스크 시편은 혼합모드 파괴의 연구 및 시험에 유용함을 알 수 있었다. 모드 I 및 혼합모드 시험에서 브라질리언 디스크의 응력확대계수는 유한요소해석(FEA)으로 구하였으며 FEA의 결과 를 검증하기 위하여 5개항 근사법(Five terms approximation)에 의한 결과와 비교하였다.

Keywords : Fracture Toughness, RILEM, Brazilian Disk, Stress Intensity Factor 핵심 용어 : 파괴인성, RILEM, 브라질리언 디스크, 응력확대계수

1)2)

* 정회원, 부산대학교 토목공학과 박사과정 ** 정회원, 동서대학교 건설공학부 전임강사, 공학박사 *** 정회원, 부경대학교 건설공학부 교수, 공학박사

**** 정회원, 부산대학교 토목공학과 교수, 공학박사

E-mail : [email protected] 051-510-2351

•본 논문에 대한 토의를 2006년 6월 30일까지 학회로 보내 주시면 2006년 9월호에 토론결과를 게재하겠습니다.

186

Table 1 Sizes of beams for measuring

K

and

CTOD

Gmax

(mm)

Depth, b (mm)

Width, t (mm)

Length, L (mm)

Span, S (mm) 1.0～25 150±5 80±5 700±10 600±5 25.1～50 250±5 150±5 1,100±10 1,000±5

Fig. 1 Geometry of the RILEM three-point bend beam⁽⁹⁾

1. 서 론

파괴인성은 균열의 개시와 전파에 대한 재료 고유의 상수로서 파괴역학에서 가장 중요한 재료상수 중의 하 나이다. 콘크리트의 모드 I 파괴인성 측정에 대하여 1990년 RILEM 기술 위원회 89-FMT는 2-파라메타 모델에 근거한 3점 휨 시험법을 제시하였으나 실험법 이 다소 복잡하다.

또한 혼합모드에 대한 시험법은 아직까지 표준으로 제안된 방법이 없는 실정이다. 따 라서 혼합모드 파괴인성 측정이 가능하면서 실험이 간 단한 측정 방법이 요구되고 있다. 이러한 문제를 해결 하기 위한 디스크 형태의 시편은 혼합모드 파괴인성 측정이 가능하면서 시험법이 단순하여 많은 연구가 행 해져 왔으나 콘크리트를 이용한 디스크 형태의 시편에 대한 연구는 현재까지 그리 많지 않다.

콘크리트와 같은 취성재료의 혼합모드 상태의 파괴 인성을 연구하기 위하여 Awaji & Sato

는 중앙에 노치가 있는 디스크에 직경방향 압축력을 가하여 혼합 모드 파괴인성치를 측정하였다. 사용한 재료는 흑연, 석고 및 대리석이었다. 그 후 Atkinson 등

은 디스 크의 응력확대계수를 구하는 식을 정식화하고 PMMA (polymethyl methacrylate)를 이용하여 혼합모드 파괴거동을 조사하였다. 한편, Irobe & Peng

은 콘 크리트 디스크에 대하여 응력확대계수를 탄성론으로 계산하고 유한요소법으로 비교하였으며 실험결과도 제 시하였다. 한편 국내에서는 陳 등

이 처음으로 콘크리트 브라질리언 디스크를 이용하여 모드 I 및 혼 합모드 상태의 파괴인성치를 연구하기 위한 실험을 수 행하였다.

본 연구의 목적은 모드 I 파괴인성 및 혼합모드 상 태의 응력확대계수를 구하기 위한 콘크리트 브라질리 언 디스크의 적정 크기(두께, 직경) 및 노치 길이 비 를 제시하는데 있다. 이를 위하여 굵은골재의 최대치 수가 20 mm, 40 mm인 동일한 설계기준강도의 콘크 리트에 대하여 다양한 크기의 브라질리언 디스크와 RILEM 3점 휨 시험보를 제작, 모드 I 파괴인성을 비 교하였다. 그리고 이렇게 정해진 디스크에 대하여 디 스크의 노치 경사를 변화시키는 방법으로 혼합모드 시 험을 수행하였다. 모드 I 및 혼합모드 시험에서 브라

질리언 디스크의 응력확대계수는 유한요소해석(FEA) 으로 구하였으며 FEA의 결과를 검증하기 위하여 5개 항 근사법(Five terms approximation)의 결과와 비교하였다.

2. 파괴인성 시험법

모드 I 파괴인성 K

및 한계균열선단열림변위 (Critical Crack Tip Opening Displacement) CTOD

를 구하 기 위하여 RILEM에서 제안한 3점 휨 시험법은 Jenq

& Shah가 탄성 파괴거동에 기초하여 제시한 2-파라메 타 모델을 근거로 한다.

보의 치수는 굵은골재의 최 대치수 G

에 의해 결정되며, 시험편 치수는 Table 1, Fig. 1과 같다.

시험은 Fig. 2 (a)와 같이 최대 응력(최대 하중)을

지났을 때나 최대 응력(최대 하중)의 95 % 이내에 있

을 때 제하한다. 하중이 제하되어 0이 되면 재재하한

다. 이때 clip gauge 등을 이용하여 CMOD(Crack

Mouth Opening Displacement)를 측정하여야 한다.
