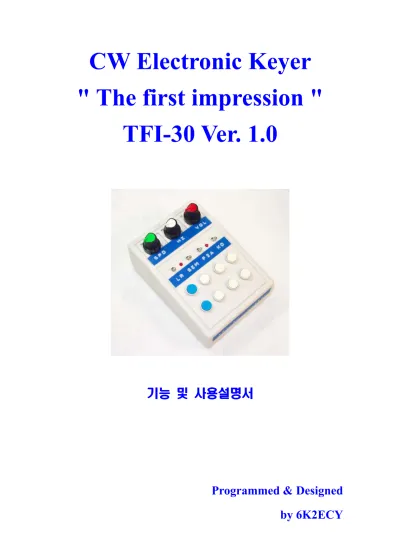

CW Electronic Keyer
" The first impression "
TFI-30 Ver. 1.0
기능 및 사용설명서
Programmed & Designed
by 6K2ECY
2/15
P.C.B. Artwork
Bong Ho KIM, HL1IBG
각부 명칭 FRONT
BACK
4/15
MAIN PCB 전면
MAIN PCB 후면
부품 구성표
Part name
No Item
Part PKG
Reference Q'TY REMARK
1 PCB Main,Toggle,Button FR4 1.6t FR4 1.2t 3 자체제작
2 IC - MICOM PIC16F684 DIP14 IC1 1
3 IC - AF LM386 DIP8 IC2 1
4 IC - REGULATOR 7805 DPACK IC3 1
5 IC - Socket IC1 DIP14 IC1 의 Socket 1
6 IC - Socket IC2 DIP8 IC2 의 Socket 1
7 TR - NPN 2N2222 TO-92 Q1,2,3 3
8 FET 2N7000 TO-92 Q4,5 2
9 DIODE - Rectifier 1N4007 리드형 D1 1
10 CONDENSER 전해 100uF/16V C10,19 2
11 CONDENSER CERAMIC 5pF C1 1
12 CONDENSER MONOLINIC 103 C3-8,C11,12,20,22,23 11
13 ᆢ 183 C14,15 2
14 ᆢ 473 C2,9,16,17,18,24 6
15 ᆢ 474 C21 1
16 ᆢ 105 C13,25 2
17 RESISTOR 10 리드형 R24 1 갈흑흑금
18 ᆢ 1.2K ᆢ R14,15 2 갈적적금
19 ᆢ 2.2K ᆢ R21 1 적적적금
20 ᆢ 4.7K ᆢ R2-6,16,22 7 황자적금
21 ᆢ 10K ᆢ R1,23 2 갈흑등금
22 ᆢ 18K ᆢ R17,18 2 갈회등금
23 ᆢ 22K ᆢ R20 1 적적등금
24 ᆢ 100K ᆢ R19 1 갈흑황금
25 ᆢ 6.8K (1%) ᆢ R9-13 5 청회흑갈갈
26 ᆢ 39K (1%) ᆢ R7 1 등백흑적갈
27 ᆢ 47K (1%) ᆢ R8 1 황자흑적갈
28 VOLUME - 18 Ø 5K 라운드형 VR2 1 TONE
29 ᆢ 100K ᆢ VR1 1 SPEED
30 ᆢ 100K + SW ᆢ VR3 1
31 LED GREEN (3 Ø) LED1 1 POWER
32 LED RED (3 Ø) LED2 1 KEY-OUT
33 JUMPER SIP3 + CAP JP1 1
34 JACK - EAR PJ-313, TSH-354 KEY1,OUT1,OUT2 3
6/15
35 JACK - EAR TSH-351, 351C SP2 1 ᆢ
36 JACK - DC DC1 1 ᆢ
37 SW - TOGGLE AT1D-2M3 (대성) S3-6 4
38 SW – TACT+CAP S-233(청,백) 9 Ø S1,2,S7-12 8 백산전자
39 9V 스냅인 단자 HARD BAT1 1
40 Connector HIF3FB Angle type 20pin CN1,2 2
41 Connector + cable HIF3BA Pin header 20pin 1 세트 1
42 Speaker T057S10 8ohm,57mm 1 높이 10mm
43 케이스 92059-FB23 22,000 1 Funnykit
44 노브 적색 15mm 우진노브 1
45 노브 녹색 ᆢ ᆢ 1
46 노브 백색 ᆢ ᆢ 1
47 리드선
1. 개요
TFI-30 V1.0은 Microchips사의 Mid-Range 계열의 14 핀 마이크로프로세 서인 16F684를 이용한 메모리 키어로서 TFI-20에 후속되는 데스크탑 버전입 니다. TFI-30은 A1A 및 F2A 모드의 운용이 가능한 키어로서 CW 부호연습 (Code practice) 기능이 크게 확장된 본격적 다기능 메모리 키어 입니다. TFI- 30은 TFI-20과 마찬가지로 K1EL의 12C509를 기반으로 하는 K8 소스를 참 조하였고, 기본적으로 모오스 부호(Morse code) 발생에 관련된 루틴이 부분적 으로 이용되었습니다. TFI-30의 엔진이 16F684는 여러 번 쓰기가 가능한 플 래시 계열로서 재사용이 가능하며 프로그램 업그레이드가 가능합니다.
2. TFI-30의 목표
일반적인 엘렉 키어가 가지는 A1A(CW) 모드에 겸하여 FM 모드에서도 모오스 통신을 이용할 수 있는 F2A 모드를 갖는 휴대용 엘렉 키어가 TFI-30 입니다. TFI-30은 TFI-20의 후속 버전으로서, 대한민국전신클럽(Korea Keymen's Club, D80HQ)에서 2006년 상반기에 실시하였던 1차 공동제작품인 F2A 용 톤 제네레이터 회로를 구성하는 과정에서 그 필요성이 인식되었고 그 때부터 준비가 시작되었습니다. 1차 공동제작품은 555 IC를 이용한 톤 발생부 및 TR 및 캐패시터에 의한 PTT 제어부를 가지는 매우 저렴한 키어 로서 패들을 이용할 수 없는 F2A 전용 키어인 한계가 있습니다. 반면에 TFI-20은 A1A 모드, F2A 모드는 물론 F3E 에서 사용할 수 있고, 수동 키와 패들을 공히 사용할 수 있는 유연성을 가집니다. TFI-30은 TFI-20의 사용상 불편이 개선하고 보다 확장된 메모리 기능 및 CW 수신 연습기능을 가집니 다. 이러한 TFI-30은 본격전인 실전용으로 개발됨과 아울러 전신 입문자 내 지는 애호가들에게 다양한 패턴의 수신 연습 환경을 제공함으로써 많은 전 신애호가에게 도움이 되도록 하는 것이 TFI-30의 목표입니다.
3. 기능 요약
9볼트 전지를 내장함으로써 휴대 및 포터블용으로 사용이 가능하며, 사 이드 톤 주파수 및 CW 속도의 실시간 조절이 가능하며, 그리고 사이드 톤 발진은 빈브리지 발진회로를 이용함으로써 정현파에 의한 부드러운 사이드 톤을 즐길 수 있고 오래 들어도 구형파에 비해 피로감이 적습니다.
모니터용 사이드 톤 출력은 내장된 50mm 스피커가 담당하며, 별도의 외부 스피커 출력잭을 가지고 있으므로 보다 큰 출력을 스피커 장치에 연결
8/15
할 수 있습니다. 약 500~1.2KHz 범위로 조절 가능한 사이드 톤은 F2A 모드 의 CW FM 음향으로 사용됩니다.
패들 사용시 왼손잡이를 위한 장/단점 (Dah/Dit)의 좌우 전환, SEMI(버그 키)-AUTO(Iambic), F2A-A1A 모드 변환이 모두 외장 토글 스위치가 담당합니 다. 사용자 호출부호(Call sign)는 사용자가 입력해야 하며 언제든지 수정이 가능하며 이를 이용한 자동 부호 송출이 가능합니다.
사용자 입력에는 최대 15 자호의 콜사인 입력 및 최대 35, 63, 63자호에 이르는 3 개의 사용자 메시지의 입력 모드가 있습니다. TFI-30이 가지는 또 다른 장점은 영문, 숫자, 특수부호 및 약어를 단계별로 수신 연습할 수 있습 니다. 수신 연습 도중에 실시간으로 속도를 조절할 수 있으므로 수신 연습시 연습 난이도의 조정이 가능합니다. 이 기능은 전신 입문 및 능력 향상을 위 한 좋은 툴이 될 것입니다.
이러한, TFI-30은 베이스 장비뿐 아니라 휴대용 무전기에도 사용할 수 있습니다. 내부에 마련된 3 핀 점퍼블록은 오디오 라인과 PTT 라인이 별도 로 있는 3선 방식의 켄우드(Kenwood) 계열 핸디와 오디오와 PTT 라인을 공 유하는 2선 방식의 아이콤(Icom)/스탠다드(Standard) 계열 핸디에 대응하기 위 하여 마련하였습니다.
4. TFI-30의 사용
1. 직접 조정
스위치 기능
SPD CW 부호 송출속도
HZ 사이드 톤 (F2A CW톤) 주파수 VOL 사이드 톤 볼륨 / 전원스위치
LR 패들 왼손-오른손 전환
SEM SEMI(BUG KEY) – 패들(IAMBIC) F2A CW(A1A)-F2A 전환
KO CW KEY OUT 스위치(VOX 유사기능)
F 오토 CQ 발신 / 커멘드 모드 실행 /DE 모드 선택
S CW 코드 수신연습 선택 / DE 모드 선택 (S+F) 자동송신/수신연습 중지
메시지 자동송출 (등록 호출부호가 "6k2ECY" 인 경우) F CQ CQ CQ DE 6K2ECY 6K2ECY K
1 CQ CQ CQ DE6K2ECY6K2ECY/QRP K 2 CQ DX CQ DX DE 6K2ECY 6K2ECY DX K 3 CQ TEST CQ TEST DE 6K2ECY 6K2ECY K
등록된 호출부호에 따른 고정 형식의 자동송출 메시지
4 자 동 반
복 등록 메시지 MSG1 (최대 48부호) + TEST + 호출부호 2회 + TEST (출고시 : CQ CQ HL HL TEST 6K2ECY 6K2ECY TEST)
5 사용자 등록 MSG2 (최대 64부호)
자
동 메 세 지 송 출
6 1
회 사용자 등록 MSG3 (최대 64부호) CW 부호연습
S+1 알파벳
S+2 아라비아숫자
S+3 알파벳 + 아라비아숫자
S+4 아라비아숫자 + 특수부호
S+5 아라비아숫자 + 특수부호 + 약부호
S+6 알파벳 + 아라비아숫자 + 특수 부호 + 약부호
쉬프트 버튼(S)을 누른 상태에서 1, 2, 3, 4, 5, 6 버 튼을 선택하여 누름
DE 모드 선택/해제
"S" 버튼을 누른 상태에서 "F" 버튼을 누르면 "DE" 모드가 선택/해제됨(자세한 설명은 간접모드 참조) 패들/수동키 자동인식
패들/수동키 잭에 수동키를 꼽을 상태에서 전원을 켜면 수동키를 자동 인식함. 수동키의 모노용 단자 를 사용하거나 스테레오 단자에서 링과 접지를 쇼트시킴
P 패들(Paddle) 자동인식음향
S 수동키(Straight)
전원을 켜면 패들 또는 수동키 검출 음 향이 들림
10/15
2. 간접 조정 (커멘드 모드)
패들을 이용하는 커멘드 모드는 Command 버튼(F)을 1 초 이상 길게 누르면 동작합니다. 커멘드 모드에 성공적으로 진입하면 "?"
부호가 들립니다. 이 상태에서 해당 커멘드를 패들로 입력하면 해당 모드로 바뀝니다. 그러나, 이때에 입력이 비정상적이면 "?"
부호가 들립니다. 그리고 정상적인 입력이 완료되면 "OK" 부호가 들리면서 커멘드 모드로부터 빠져 나옵니다. 여기에서, 커멘드는 오토 모드(Auto mode) 에서 패들로 입력해야 합니다. 따라서 수동 키로는 커멘드의 입력이 안되고, 그리고 패들을 이용하더라도 세 미 모드(Semi mode)인 경우로 입력이 안되는 점 참고하시기 바랍 니다.
① "I": IAMBIC(아이엠빅) A ↔ B 전환
커멘드 모드에서 "I"를 입력하면 A ↔ B 전환이 이루어집니다.
[A] : "Dit" 또는 "Dah" 부호의 자동 추가 송출이 없는 정상 모드
[B] : 좌우 두 패드를 동시에 놓았을 때 나중에 잡힌 패드의 "Dit" 또는 "Dah" 부호가 자동으로 추가되어 송출됨
② "K": 패들 ↔ 수동키 전환
스위치가 켜지면서 직접 선택 모드에서 패들 ↔ 수동키 전환 이 자동인식 가능하지만 플러그가 모노형으로 결선이 안된 경 우는 자동인식이 안되므로 간접 모드로 조정할 수 있습니다.
선택된 상태에 따라 "S" 또는 "P" 부호가 들립니다.
③ "L" : 사용자 메모리 1 <USER MSG1> 입력
사용자 CQ TEST( 직접 조정의 자동 메세지 송출 참조) 메시 지 자동송출 시 사용할 내용(스페이스 포함하여 48자호 이내) 을 입력합니다.
"LE" : 사용자 메모리 2 <USER MSG2> 입력
"LI" : 사용자 메모리 3 <USER MSG3> 입력
"L","LE" 또는 "LI"를 패들로 입력하여 사용자 메모리 입력
모드에 들어가면, Dit 음이 일정 간격으로 64 번 울립니다. 이 과정에서 Dit 음이 하나씩 들릴 때 마다 원하는 자호를 패들 을 이용해 하나씩 입력합니다. 중간에 입력을 종료하고자 할 때에는 종지부호(피리어드) 즉, "Dit Dah Dit Dah Dit
Dah"(
)를 입력하면 사용자 메모리 입력이 완료됩니다.
④ "C": 콜사인 등록/수정
메시지 자동 송출에서 사용될 콜사인으로서 Dit 음이 들릴 때 마다 1 자호씩 패들을 이용해 입력합니다. 입력 가능 자호수 는 14 자호로, HL2KKC/QRP 등과 같은 비교적 긴 호출부호의 입력이 가능합니다. 입력을 중간에 마칠 경우 마침표 부호인 종지부호를 입력하면 종료합니다.
입력 예: "F" 버튼을 1초 이상 눌렀다가 손을 떼면 "?"
( )가 들립니다. 이때에 "C"( )를 패들로 입력합 니다(콜사인 등록 모드 진입). 그런 후 잠시 기다리면 "띡"하 는 단점 음향이 들리게 됩니다. 첫번째 단점 음향이 들리면 콜사인의 첫 번째 부호, 예를 들어 "6"( )를 입력 후 잠 시 기다립니다. 다시 "띡"하는 단점 음향이 들립니다. 그러면 다시 패들로 콜사인의 두번째 부호, 예를 들어 "K"( )를 입력합니다. 이런 방법으로 "2", "E", "C", "Y"까지 입력합니다.
마지막 부호인 "Y"를 입력한 후 잠시 기다리면 역시 "띡"하는 소리가 들립니다. 그러면 이때에 패들로 종지부호(피리어드), 즉 "Dit Dah Dit Dah Dit Dah" ( )을 입력하면 "OK"가 들리면서 콜사인 등록이 완료합니다.
⑤ "R": 단점에 대한 장점 비율(Ratio) 조정
3.0:1 ~ 9.9:1의 범위로 조정할 수 있습니다. 첫 번째 "Dit" 음이 들리면 "3~9" 중에 원하는 숫자를 입력하고 두 번째 "Dit"음이 들리면 "0~9"를 입력합니다. 예를 들어 "3"과 "5"가 입력되면 장단점 비율은 3.5:1 이 됩니다.
⑥ "RO": 단점에 대한 장점 비율(Ratio) 출력
⑦ "F": 문자 간격 조정
12/15
자동 송출 및 수신 연습시의 문자간격을 조정합니다. 기본값 은 "1"이며, 0~9 범위 내에서 조절 가능합니다. "Dit" 음이 들 리면 원하는 값을 입력합니다. 수신연습 시, "R"과 "F" 커멘드 로 비율과 간격을 적절히 조절함으로써 최적 조건의 수신 연 습이 가능하게 됩니다.
⑧ "FO": 문자간격 출력
⑨ "Q": 1 단계 영문수신
영문 알파벳이 5자 단위로 송출됩니다.
"QE" : 2 단계 아라비아 숫자 수신
아라비아 숫자가 5자 간격으로 송출됩니다.
"QI": 3 단계 영문+아라비아 숫자 수신
영문 알파벳 및 숫자가 5자 단위로 혼합 송출됩니다.
"QT" : 4 단계
영문 알파벳과 함께 마침표(.), 쉼표(,), 물음표(?) 등의 특수부 호가 5 자 단위로 혼합 송출됩니다.
"QM" : 5 단계
아라비아 숫자, 특수부호 및 약부호(BT, AR, VA 등)가 5자 단 위로 혼합 송출됩니다.
"QN" : 6 단계
영문 알파벳, 아라비아 숫자, 특수부호 및 약부호(BT, AR, VA 등)가 5자 단위로 혼합 송출됩니다.
* "S" 버튼 : 수신연습 중지
⑩ "D": DE 모드 ↔ IAMBIC 전환
DE 모드에서는 "N" 즉, "Dah Dit"을 입력하면 곧 바로 "Dit"
이 자동으로 이어지면서 콜사인이 출력됩니다. 이때에, "Dah"
는 "Dit"을 누를 때에도 잡고 있어야 하며 "Dit"을 누른 후에 는 양 패드를 동시에 놓아야 합니다. 이렇게 함으로써 간단 한 패드 조작에 의해 "DE 6K2ECY"를 자동 송출할 수 있게 됩니다. DE 모드로 설정되면 "D" 부호가 들리고, IAMBIC 모 드가 되면 "I" 부호가 들립니다. 이러한 DE 모드는 CQ에 응 할 때 매우 편리할 것입니다. DE 모드에서 IAMBIC 모드로 복 귀하기 위해서는 다시 코멘드 모드에서 "D"를 입력하면 됩니 다.
