Å Ä k È  º õ u § T “ Ó Þ” X ¢ CdSe/CdS Ì g V R Ë W ë s X ì È8 ý • ¤“ Ó ÞV R Ë ¶  ¥V R Ë

 ¹

Å  Ä k È  º õ u § T “ Ó Þ” X ¢ CdSe/CdS Ì g V R Ë W ë s X ì È8 ý • ¤“ Ó ÞV R Ë ¶  ¥V R Ë

) ç  ÷ 7 B

y

© œ2 £ x" é ¶ Å Ò@ /† < Ɠ §  “  [ j b ”  l Õ ü t+ À :’  G ' p' , y © œ2 £ x 210-340



™ » G ž B# Þ · ­ ¤ ò 6 B` 9

‚

½ Ó" é ¶ @ /† < Ɠ § Ó ü t o † < Æõ , ‚ ½ Ó" é ¶ 641-773

(2012¸   5 Z 4 3{ 9  ~ à Î6 £ §, 2012¸   6 Z 4 8{ 9  à º& ñ ‘ : r ~ à Î6 £ §, 2012¸   7 Z 4 2{ 9  > F  S X ‰& ñ )

CdSe Ù þ ˜ (seed) õ  CdCl

²

Õ ªo “ ¦ mercaptopropionic acid (MPA)  ™ D ¥ ½ + ˝ ) a à º6   xÓ  o\  10 MeV, 100 KGy _  „    c ” `  ¦ › ¸ † < ÊÜ ¼– Ð+ ‹ € ª œ| 9 _  CdSe/CdS ™ D ¥$ í € ª œ & h  (alloyed quantum dot) `  ¦ ½ + Ë$ í



H D h– Ðî  r à º6   x$ í ½ + Ë$ í Z O `  ¦ > hµ 1 Ï % i  . z  ´+ « >\   6   x ) a CdSe Ù þ ˜“ É r 4

^◦

C _  à º6   xÓ  o  © œ\ " f NaBH

⁴

ü <

!

s qY U³ o u (Se)  Ä º 8\  ¦ ì ø Í6 £ x r †     õ Ó ü t“   NaHSeü < CdCl

2

\ " f K o   ) a Cd

²⁺

_  ì ø Í6 £ x \  _  # Œ ] j Œ •

% i   H X <, ½ + Ë$ í  ) a CdSe/CdS € ª œ & h _  F  g † < Æ& h  : £ ¤$ í “ É r NaHSe _  0 l x • ¸\  ß ¼>  _ ” > r % i  . „    c ” _

\

 -t  x 9  ‚  | ¾ ӓ É r 10 MeV, 100 KGy Õ ªo “ ¦ Cd

²⁺

x 9  MPA _  0 l x • ¸  H y Œ •y Œ • 4 mM, 16 mM – Ð “ ¦& ñ r

†

  © œI \ " f NaHSe _  0 l x • ¸ë ß –`  ¦ 2 mM ∼ 8 mM – Ð    or &  € ª œ & h `  ¦ ] j Œ •ô  Ç   õ  NaHSe _  0 l x • ¸

 6 mM { 9  M :   © œ 513 nm   H % ƒ\ " f µ 1 Ï F  g (PL) x ß ¼\  ¦ t   H ì ø Í; Ÿ ¤ u  (FWHM) ° ú כs  €  • 57 nm “

\

Vo ô  Ç µ 1 Ï F  g (PL) Û ¼& 7 ˜à Ô! 3 `  ¦ % 3 `  ¦ à º e ” % 3  . EDS x 9  TEM 8 £ ¤& ñ   õ   H ] j Œ •  ) a CdSe/CdS € ª œ & h  s

 ½ ¨+ þ A_   ï# Q/,  | 9  ½ ¨› ¸\  ¦ ”     H  כ `  ¦ r   % i  . TEM 8 £ ¤& ñ   õ  6 mM _  NaHSe \  ¦  6   x

# Œ ] j Œ •ô  Ç ™ D ¥$ í € ª œ & h “ É r ¨ î ç  H ì ø Í â s  2.9 nm % i Ü ¼ 9, s  M : CdSe  ï# Q (Ù þ ˜) _  ì ø Í ⠓ É r €  • 1.3 nm, CdS ,  | 9 _  ¿ ºa   H €  • 1.6 nm Ü ¼– Ð Æ Ò& ñ ÷ &% 3  . HRTEM 8 £ ¤& ñ   õ  ½ + Ë$ í  ) a CdSe/CdS  ï# Q/,  | 9 “ É r

¸ ú

˜ C \ P  ) a   & ñ ½ ¨› ¸\  ¦ f ” s  S X ‰ “  ÷ &% 3  . PL 8 £ ¤& ñ `  ¦ 0 AK  € ª œ & h \  # Œl  c ”  (He-Cd Y Us $ ) `  ¦ › ¸



   H  כ “ É r € ª œ & h _  Ê ê % ƒo  ´ òõ \  ¦  l  # Œ r « Ñ_  € ª œ  ´ òÖ  ¦`  ¦ 7 £ x r ( ” `  ¦ S X ‰ “   % i  .

Ù þ

˜d ” # Q: CdSe/CdS € ª œ & h , 10 MeV „    c ” , à º6   x$ í ½ + Ë$ í ,  ï# Q/,  | 9  ½ ¨› ¸, µ 1 Ï F  g ´ òÖ  ¦

Aqueous Synthesis Of Alloyed CdSe/CdS Qunatum Dots via Electron Beam Irradiation

Sung-Yong Ha

Technology Innovation Center for Fine Ceramic, Gangneung-Wonju National University, Gangneung 210-720

Il-Gon Kim · Dong-Sun Yoo ^∗

Departmen of Physics, Changwon National University, Changwon 641-773 (Received 3 May 2012 : revised 8 June 2012 : accepted 2 July 2012)

We developed a new aqueous synthetic method via electron beam irradiation of an aqueous solution of CdSe seeds, CdCl

2

and mercaptopropionic acid (MPA). To synthesize CdSe seeds first we synthesized NaHSe by using a reaction of NaBH

4

, Se powder and H

2

O at 4

^◦

C, followed by a reaction of a NaHSe and Cd2+ in an aqueous (NaHSe + CdCl

2

+ MPA) solution. All the

-709-

experiments were performed for NaHSe concentrations from 2 mM to 8 mM. The electron beam energy and dose were fixed to 10 MeV and 100 KGy respectively, and the concentrations of CdCl

2

and MPA were fixed to 4 mM and 16 mM. The optical properties of the synthesized CdSe/CdS quantum dots (QDs) were found to be profoundly affected by the concentration of NaHSe. When the NaHSe concentration was 6 mM, the PL spectrum showed a sharp emission at 513 nm with a FWHM value of 57 nm. The EDS data and TEM images suggested that the alloyed CdSe/CdS QDs had a core/shell structure. TEM images also showed that the average radius of the QDs synthesized at a NaHSe concentration of 6 mM was 2.9 nm, with the radius of the core being 1.3 nm and the thickness of the shell being 1.6 nm. HRTEM showed well-aligned crystal structures of the QDs. When a pump beam (He-Cd laser) irradiated the QDs, the quantum yields of the photoluminescence emissions from the QDs were increased by a post-treatment effect caused by the irradiation of the pump beam.

PACS numbers: 78.20.Ci

Keywords: Quantum dots, Electron beam, Optical absorption, Photoluminescence

I. " e  ] Ø

€

ª œ & h  (quantum dot: QD) s  “ ¦• ¸ Ô  ¦ o   H Á ºl ì ø Í

•

¸^ ‰
” ¸  & ñ (inorganic semiconductor nano-crystal) “ É r é u  (bulk) ì ø ͕ ¸^ ‰\ " f  H ˜ Ðs t  · ú §  H ß ¼l \  _ ” > r   H f

 ¨ à º x 9  µ 1 Ï F  g : £ ¤$ í `  ¦ ˜ Ðs   H X <, s    1 l q: £ ¤ ô  Ç : £ ¤$ í Ü ¼– Ð

“

  # Œ š ¸ ½ ™ l ç ß – ´ ú §s  ƒ  ½ ¨÷ &% 3 “ ¦ ¢ ¸ô  Ç í ß –\ O ,l Õ ü t # Œ Q ì

 r  \  V , o  6 £ x6   x ÷ &# Q M ® o   [1–8]. # Œ Q ì ø ͕ ¸^ ‰ Ó ü t| 9  ×  æ CdS, CdSe, CdTe ü < ° ú  “ É r 2-6 7 á ¤ ì ø ͕ ¸^ ‰_  € ª œ & h “ É r 6 £ x 6

  x& h  8 £ ¤€  \ " f : £ ¤ y  ×  æ כ ¹ô  ÇX <, Õ ª s Ä »  H s [ þ t s  t “ ¦ e ”

  H 1 l q: £ ¤ ô  Ç µ 1 Ï F  g : £ ¤$ í , 7 £ ¤ µ 1 Ï F  g   © œs  r  F  g‚   % ò % i  s

   H : £ ¤$ í M :ë  H s   [9–11]. : £ ¤ y  CdSe € ª œ & h _  µ 1 Ï F 

g (photoluminescence: PL) Û ¼& 7 ˜à Ô! 3 “ É r € ª œ & h _  ß ¼l

\

    r  F  g‚  _   _  „   % ò % i “   465 nm ∼ 640 nm

\

   5 g V , o  ì  r Ÿ í “ ¦ Ä »l  % i « Ñ (organic dye) \  q  K

 F  g ³ ðÑ þ ˜ (photo bleaching) ‰ & ³ © œs  & h >  { 9 # Q
 9 M :ë  H

\

 CdSe € ª œ & h `  ¦ 7 á x A _  Ô  ¦ ™ è î  r ì ø Í  (fluorophore) \  ¦

@

/’   # Œ Ò q t^ ‰ ³ ðd ”  (bio-label) [12–14]\  6 £ x6   x  9  H ƒ

½

¨ þ j   H  Ö ¸ µ 1 Ïy  ”  ' Ÿ ÷ &“ ¦ e ” Ü ¼ 9, CdSe `  ¦ € ª œ & h  l  ì

ø Í I € ª œ„  t \  6 £ x6   x  9  H ƒ  ½ ¨• ¸ þ j   H  Ö ¸ µ 1 Ïy  ”  ' Ÿ ÷ &

“

¦ e ”   [15–17].

€

ª œ & h _  ] j Œ • ~ ½ ÓZ O “ É r B Ä º  € ª œ
 @ / Òì  r  o† < ÆÓ ü t| 9  (chemical) [ þ t _   o† < Æ& h  ì ø Í6 £ x \  _ K  ½ + Ë$ í ÷ & 9, # QÖ ¼ ½ + Ë$ í

~ ½

ÓZ O `  ¦ G × þ ˜  8 • ¸ ] j Œ •  ) a € ª œ & h _  F  g † < Æ& h  : £ ¤$ í “ É r ‚

½

¨Ó ü t| 9  (precursor), ì ø Í6 £ xÓ ü t| 9  (reactant), 6   x B  (solvent) ü

< ° ú  “ É r  o† < ÆÓ ü t| 9 õ  0 l x • ¸, “ : r • ¸, · ú š§ 4 , pH 1 p x õ  ° ú  “ É r 4 Ÿ ¤

¸ ú

šô  Ç # Œ Q ì ø Í6 £ x   à º\  ß ¼>  % ò † ¾ Ó`  ¦ ~ à Îl  M :ë  H \  F ‰ & ³

$ í

s  8 A# Qè ß – € ª œ| 9 _  € ª œ & h _  ] j Œ •`  ¦ 0 AK " f  H ì ø Í6 £ x õ

∗

E-mail: [email protected]

&

ñ `  ¦ ÷ &• ¸2 Ÿ ¤ é ß –í  H  o½ + É € 9 כ ¹ e ”  . € ª œ & h “ É r  Òx \  @ / ô

 Ç ³ ð€  _  q  B Ä º ß ¼l  M :ë  H \  ‘ : r| 9 & h Ü ¼– Ð ³ ð€  _

†

< Ê (defect) \  _ ô  Ç ² D G t  © œI  (localized state)  ” > r F

 9 s – Ð “  K  µ 1 Ï F  g _  € ª œ  ´ òÖ  ¦ (quantum yield) `  ¦ ß

¼>  y Œ ™™ èr v Ù ¼– Ð ´ òÖ  ¦ s  8 A# Qè ß – € ª œ| 9 _  € ª œ & h `  ¦ % 3  l

 0 AK " f  H ì ø Í× ¼r  ³ ð€  _    † < Ê`  ¦ ] j K Å Ò# Q  ô  Ç .



 É r € ª œ & h _   â Ä ºü < ° ú  s  CdSe € ª œ & h _  ³ ð€     † < Ê

`

 ¦ ] j    H ~ ½ ÓZ O \   H # Œ Q 7 á x À Ó e ” Ü ¼
  © œ ´ òÖ  ¦& h

“

   כ “ É r CdSe € ª œ & h _  ³ ð€  `  ¦ CdS, ZnS 1 p x õ  ° ú  s

’

 ˜ Ð   ½ ™× ¼Ì “ s (band gap) \  -t   H Ó ü t| 9 – Ð Ñ ü t  Q



 H ~ ½ ÓZ O Ü ¼– Ð" f CdSe/CdS, CdSe/ZnS ü < ° ú  “ É r  ï# Q/,

| 9

 (core/shell) ½ ¨› ¸\  ¦ ë ß –× ¼  H  כ s   [18–20]. t F K, כ CdSe/CdS, CdSe/ZnS  ï# Q/,  | 9  ×  æ CdSe  ï# Q_  ] j Œ •

\

  H Ä »1 l q$ í _  trioctylphoshine (TOP), trioctylphoshine oxide (TOPO) \  ¦  6   x   H “ ¦“ : r _  Ä »l  ½ + Ë$ í Z O s   © œ

@

/³ ð& h “   ~ ½ ÓZ O Ü ¼– Ð s 6   x ÷ &# Q M ® o  . Õ ª Q
 s  ~ ½ ÓZ O “ É r B  Ä

º Ä »1 l q ô  Ç “ ¦_  Ä »l Ó ü t`  ¦  6   x K   “ ¦ “ ¦“ : r _  4 Ÿ ¤ ¸ ú š ô

 Ç ½ + Ë$ í õ & ñ `  ¦ € 9 כ ¹– Ð l  M :ë  H \ ,  © œ@ /& h Ü ¼– Ð î ß –„

“

¦  â ] j& h s  9 õ & ñ s  é ß –í  H ô  Ç  ï# Q ,  | 9  ] j Œ • ~ ½ ÓZ O \  @ / ô

 Ç ƒ  ½ ¨ € 9 כ ¹$ í s  @ /¿ º÷ &% 3  .s  Qô  Ç Ä »l  ½ + Ë$ í Z O _  @ /

^

‰ à ºé ß –Ü ¼– Ð  © œ & h ½ + Ëô  Ç  כ “ É r à º6   x$ í ½ + Ë$ í Z O “  X < 2005

¸

  Huifeng Qian 1 p x“ É r [21] (CdSe + mercaptopropionic acid (MPA)) à º6   xÓ  o\   s ß ¼– Ð  (microwave) \  ¦ › ¸

# Œ, CdSe/CdS € ª œ & h `  ¦ ½ + Ë$ í ô  Ç   õ \  ¦ ˜ Г ¦ % i  .

“

¦ \  -t  „    c ” “ É r à º6   xÓ  o_  Ó ü t ì  r  ü < ì ø Í6 £ x # Œ à º 6

  xÓ  o ? /\  „    (e aq

⁻

) \  ¦ µ 1 ÏÒ q tr v  9 s  „   [ þ t“ É r MPA ü

< ° ú  “ É r w `  ¦ (thiol) – РÒ'  S ! s “ : r (S ²⁻ ) \  ¦ K o r ~  ´ Ã

º e ” l  M :ë  H \  S ! s “ : r s  › ' a # Œ÷ &  H à º6   x$ í ½ + Ë$ í Z O \  „



 c ” `  ¦ ´ òÖ  ¦& h Ü ¼– Ð s 6   x ½ + É Ã º e ”   H 0 p x$ í s  e ” Ü ¼ 9, s

ü @\ • ¸ à º6   x$ í ½ + Ë$ í _  # Œ Q ì  r  \  „    c ” `  ¦ s 6   x ½ + É

0 p x$ í “ É r Ø  æì  r y  ” > r F ô  Ç . s  & h \  ‚ à Ìî ß – # Œ þ j   H Y > 

¸

   s  „    c ” `  ¦ s 6   x ô  Ç € ª œ & h _  à º6   x$ í ½ + Ë$ í \  › ' a ô  Ç

ƒ

 ½ ¨ ˜ Г ¦÷ &“ ¦ e ”   H X <, Yoo 1 p x“ É r 2011 ¸   é ß –í  H y  % i



o × ¼¶ o u (CdCl 2 ) + MPA à º6   xÓ  o\  10 MeV „    c ” `  ¦

›

¸  # Œ CdS
” ¸ ½ ¨› ¸_  + þ A$ í \  $ í / B N ô  Ç   e ”   [22].

‘

: r  7 Hë  H \ " f  H „    c ” `  ¦ s 6   x ô  Ç CdSe/CdS  ï# Q/,  | 9  _

 à º6   x$ í ½ + Ë$ í _  0 p x$ í `  ¦ ƒ  ½ ¨ l  0 A # Œ CdSe Ù þ ˜õ  CdCl 2 Õ ªo “ ¦ MPA  ™ D ¥ ½ + ˝ ) a à º6   xÓ  o\  é ß –í  H y  10 MeV

„

   c ” `  ¦ › ¸  % i “ ¦, à º6   xÓ  o 5 Å q _  Cd ²⁺ s “ : r õ  „    c ”

 › ¸ \  _ K  MPA – Ð Â Ò'  K o   ) a S ²⁻ s “ : r`  ¦ s 6   x

#

Œ CdSe Ù þ ˜ 0 A\  CdS ,  | 9 `  ¦ $ í  © œ “ ¦  % i  . Õ ª    õ

 CdSe/CdS ™ D ¥$ í € ª œ & h _  ½ + Ë$ í \  $ í / B N % i Ü ¼ 9, ½ + Ë

$ í

 ) a € ª œ & h _  ½ ¨› ¸  H  ï# Q/,  | 9  ½ ¨› ¸“    כ Ü ¼– Ð Æ Ò& ñ ½ + É Ã

º e ” % 3  . s – Ð" f „    c ”  › ¸ \  ¦ s 6   x ô  Ç Ã º6   x$ í ½ + Ë$ í Z O

“ É r CdSe/CdS  ï# Q/,  | 9 _  ½ + Ë$ í \  B Ä º ´ òÖ  ¦& h “   ~ ½ Ó Z O

e ” `  ¦ S X ‰ “   % i  .

II. S z »< gX c l õ m Í — ¤V R Ë

‘

: r ƒ  ½ ¨\  ¦ 0 AK   6   x ) a r €  •“ É r “ ¦í  H • ¸_  CdCl 2 , MPA, NaBH 4 , NaOH, Se  Ä º 8 1 p x s  9 r €  •[ þ t“ É r Z > • ¸_  % ƒo

\ O

s  Aldrich  \ " f ½ ¨{ 9 ô  Ç Õ ª@ /– Ð  6   x % i  . ¢ ¸ô  Ç „



 c ” “ É r @ /„   EB-Tech  _   © œ6   x c ”   “  `  ¦ s 6   x % i  .

‘

: r ƒ  ½ ¨\ " f  H ½ + Ë$ í õ & ñ Ü ¼– Ð" f €  $  NaBH ⁴ ü < Se   Ä

º 8\  ¦ s 6   x # Œ NaHSe à º6   xÓ  o`  ¦ ë ß –[ þ t “ ¦, s  à º6   xÓ  o\  (CdCl 2 + MPA) à º6   xÓ  o`  ¦ ' ‘  # Œ (CdSe Ù þ ˜ + Cd ²⁺

MPA) à º6   xÓ  o`  ¦ ë ß –Ž  H  6 £ § # Œl \  „    c ” `  ¦ › ¸  # Œ CdSe/CdS € ª œ & h `  ¦ ½ + Ë$ í   H ~ ½ ÓZ O `  ¦ G × þ ˜ % i  .  [ j ô

 Ç r « Ñ_  ] j Œ •õ & ñ “ É r  6 £ § õ  ° ú   .

1. NaHSe • ¤“ Ó Þu œ 8 ý < gX c l

€

 $  | 9 ™ è  ¾ ¡ § (N 2 bubble) `  ¦ s 6   x # Œ 6   x” > r í ß –™ è\  ¦ ]

j ô  Ç » 1 Ïs “ : r à º\  ¦  Œ •“ É r e  ¦  Û ¼ß ¼\  V , “ ¦ €  • 4 ^◦ C – Ð Ø  æ ì

 r y  Í ‰ ty Œ •r †   Ê ê | 9 ™ è ì  r 0 Al  \ " f NaBH 4 ü < Se   Ä

º 8\  ¦ 2:1 _  q Ö  ¦ – Ð ' ‘ ô  Ç  6 £ § €  • ô  Ç r ç ß – 1 l x î ß – “ §ì ø Í (stirring) % i  . e  ¦  Û ¼ß ¼ ? /\   H  6 £ § _  ì ø Í6 £ x \  _ K  NaHSe  + þ A$ í ÷ &  H X <, s M :  | ¾ Ó_  à º™ è µ 1 ÏÒ q t Ù ¼– Ð Ã

º™ è_  C l \  ¦ 0 AK  e  ¦  Û ¼ß ¼\  à º™ è_  Ø  ¦ ½ ¨ (outlet) \  ¦ [ O

u K  Å Ò% 3  .

4NaBH 4 + 2Se + 7H 2 O → 2NaHSe + Na 2 B 4 O 7 + 14H 2

(1)

€



• 1 r ç ß –s  t
€  , 6   xÓ  o ? /\   Ž “ É rÒ  o_  Se  Ä º 8  H



t “ ¦ 6   xÓ  o“ É r È Ò" î K t  9 È Ò" î ô  Ç 6   xÓ  o\  ¸ Ï ŠÒ  o_  À Ò

 g Ë >„  ÷ &  H X < s  g Ë >„  Ó ü t“ É r Na 2 B ₄ O ₇ s “ ¦ È Ò" î ô  Ç 6   xÓ  o s

 NaHSe s  . CdSe € ª œ & h _  ] j Œ •`  ¦ 0 AK  È Ò" î ô  Ç 6   x Ó 

oë ß –`  ¦ G 2 [ # Œ, à º6   xÓ  o  © œI – Ð  – Ð ï  r q  % i  .

2. CdCl 2 + MPA • ¤“ Ó Þu œ 8 ý < gX c l



© œ“ : r, | 9 ™ è ì  r 0 Al _  / å J – ÐÚ Ô ~ à ÌÛ ¼ î ß –\ " f e  ¦  Û ¼ß ¼\  {

Œ

™|   6   x” > r í ß –™ è ] j   ) a » 1 Ïs “ : r à º\  CdCl ² ü < MPA \  ¦ '

‘ ô  Ç Ê ê €  • 10ì  r ç ß – “ §ì ø Í % i  . Õ ªo “ ¦ €  • 10 ì  r ç ß – _

 “ §ì ø Í Ê ê 1 M _  NaOH \  ¦ s 6   x # Œ 6   xÓ  o_  pH \  ¦ €  • 9.5 – Ð › ¸] X  % i  . s  M : 6   xÓ  o 5 Å q \   H Cd ²⁺ s “ : r x 9  MPA

 ” > r F  >  ÷ &  H X < \ Vq  z  ´+ « >   õ  6   xÓ  o 5 Å q \  CdS € ª œ

&

h

“ É r Ò q t$ í ÷ &t  · ú §  H  כ Ü ¼– Ð S X ‰ “   ÷ &% 3  .

3. CdSe { ¿ ? ] k ùV R Ë õ m Í  ¹ Å  Ä k È  º õ u § —  ޔ X ¢ CdSe/CdS W ë s X ì È8 ý < gX c l

z

´“ : r, | 9 ™ è ì  r 0 Al \ " f NaHSe à º6   xÓ  o\  (Cd ²⁺ + MPA) à º6   xÓ  o`  ¦ " é ¶   H q Ö  ¦ – Ð ' ‘  “ ¦ €  • 10ì  r ç ß – “ §ì ø Í

% i  . s  M : à º6   xÓ  o\   H NaHSe ü < Cd ²⁺ s “ : r _  ì ø Í6 £ x

\

 _  # Œ CdSe Ù þ ˜s  Ò q t$ í ÷ &  H X <, CdCl ² € ª œ_  › ¸] X \  _  K

 à º6   xÓ  o 5 Å q \  e ç # Œ (excess) Cd ²⁺ s “ : r s  ” > r F  • ¸2 Ÿ ¤

½

+ É Ã º e ”  . Õ ª Ê ê 6   xÓ  o_  { 9  ҍ  H " é ¶ d ” ì  r o  x 9  [ j' ‘  Ê ê „



 c ”  › ¸  s „  _  CdSe Ù þ ˜_  Ó ü t$ í 8 £ ¤& ñ `  ¦ 0 A # Œ  6   x

% i “ ¦,
 Qt   H „    c ”  › ¸ \  _ ô  Ç CdSe/CdS € ª œ

&

h _  ] j Œ •\   6   x % i  . ‘ : r ƒ  ½ ¨\ " f  H Cd ²⁺ ü < MPA_  0

l

x • ¸  H y Œ •y Œ • 4 mM x 9  16 mM– Ð “ ¦& ñ ô  Ç  © œI \ " f NaHSe _

 0 l x • ¸\  ¦ 2 mM \ " f 8 mM t  2 mM é ß –0 A– Ð    or &

 9 z  ´+ « > % i  . ¢ ¸ô  Ç € ª œ & h _  ] j Œ •`  ¦ 0 Aô  Ç „    c ” _

\

 -t  x 9  › ¸ | ¾ ӓ É r 10 MeV, 100 KGy – Ð “ ¦& ñ % i  .

[

j' ‘  x 9  " é ¶ d ” ì  r o  ô  Ç r « Ñ[ þ t _  Ó ü t$ í 8 £ ¤& ñ “ É r  6 £ § _  ~ ½ Ó Z O

`  ¦ s 6   x % i  . F  gf  ¨ à º (optical absorption) Û ¼& 7 ˜à Ô! 3  _

 8 £ ¤& ñ “ É r ½ + ɖ Ð
 p Ï þ ›á Ô (Philips7027) \ " f ~ ½ ÓØ  ¦ ÷ &  H y n C`  ¦

| 9

5 Å q E $ ™Ý ¼– Ð | 9 F  g # Œ r « Ñ\  › ¸    H ~ ½ ÓZ O `  ¦ s 6   x % i



 H X <, r « Ñ\  ¦ È Òõ  # Œ µ 1 Ïí ß –   H y n C“ É r E $ ™Ý ¼– Ð — ¸  ì  rF  g l

 (Spex 1702 spectrometer) \  { 9  r (  “ ¦, s M : ì  rF  g

 )

a y n C“ É r F  g  > à ºl  (photon counter: Spectra ACQ2) – Ð

 Ž

Ø  ¦ # Œ ( Ž É Ó' \  $  © œ % i  . PL (photoluminescence) 8

£ ¤& ñ `  ¦ 0 Aô  Ç F  g " é ¶“ É r He-Cd laser (325 nm) \  ¦  6   x % i



 H X <, r « Ñ\ " f ~ ½ ÓØ  ¦ ) a y n C`  ¦ ì  rF  g l – Ð ì  rF  g ô  Ç Ê ê, F  g  >  Ã

ºl – Ð  Ž Ø  ¦ # Œ ( Ž É Ó' – Ð $  © œ % i  . È Òõ „   ‰ & ³p  â

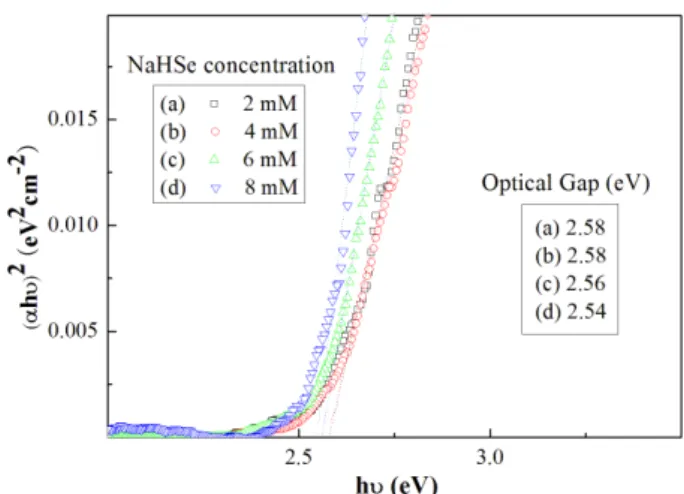

Fig. 1. Optical absorption spectra with respect to the variation of NaHSe concentration for (a) CdSe seeds and (b) CdSe/CdS quantum dost (QDs).

(TEM) õ  “ ¦ ì  r K 0 p x È Òõ „   ‰ & ³p  â (HRTEM) “ É r 200 kV – Ð 1 l x  Œ •   H JEOL JEM 2100F \  ¦ s 6   x % i   H X <, ï  r q

  ) a r « Ñ\  ¦ ò ø ͙ è  ïh A ) a Õ ªo × ¼ (copper grid) 0 A\  `  ¦ o

“ ¦ | › ¸r †    6 £ § TEM _  r « Ñ ~ ½ Ó (sample chamber)

\

 V , # Q 8 £ ¤& ñ % i  .

III. + s ÇÊ Ý õ m Í Ä Z ØV Ä

Õ

ªa Ë > 1“ É r „    c ” `  ¦ › ¸  t  · ú §“ É r CdSe Ù þ ˜_  f  ¨ à º Û

¼& 7 ˜à Ô! 3  (Õ ªa Ë > 1(a)) x 9  „    c ” `  ¦ › ¸  # Œ ] j Œ •ô  Ç CdSe/CdS € ª œ & h _  f  ¨ à º Û ¼& 7 ˜à Ô! 3  (Õ ªa Ë > 1(b)) s  .

Õ

ªa Ë > 1(a) \ " f · ú ˜ à º e ” 1 p w s  „    c ” `  ¦ › ¸  t  · ú §“ É r CdSe Ù þ ˜_  f  ¨ à º Û ¼& 7 ˜à Ô! 3 “ É r „  ì ø Í& h Ü ¼– Ð NaHSe _  0 l x • ¸

 7 £ x ½ + Éà º2 Ÿ ¤ é ß –  © œ A á ¤ Ü ¼– Ð u Ä ºu   H  ⠆ ¾ Ó`  ¦ ˜ Ð% i Ü ¼ 9 420 nm ∼ 470 nm _    © œ % ò % i \ " f V , “ É r f  ¨ à º\  ¦ ˜ Ðs

“

¦ e ”  . { 9 ì ø Í& h Ü ¼– Ð € ª œ & h _  f  ¨ à º Û ¼& 7 ˜à Ô! 3 “ É r € ª œ & h

Fig. 2. (Color online) Optical band gap energies for the CdSe/CdS QDs with respect to the variation of NaHSe concentration.

_

  s Ý ¼ & | 9 à º2 Ÿ ¤ f  ¨ à º x ß ¼  © œ  © œ A á ¤ Ü ¼– Ð u Ä º u

  H  ⠆ ¾ Ó`  ¦ ˜ Ðs   H X < Õ ªa Ë > 1(a) _    õ   H Cd ²⁺ _  0 l x

•

¸ “ ¦& ñ  ) a  © œI \ " f Se ²⁻ _  0 l x • ¸ 7 £ x ½ + Éà º2 Ÿ ¤ CdSe Ù þ

˜_   s Ý ¼  Œ • ”    כ `  ¦ _ p    H  כ Ü ¼– Ð" f, { 9 ì ø Í& h

“

   ⠆ ¾ Óõ   H 0 AC ÷ &  H   õ s   q ½ + Ëo & h “     õ s  .

{ 9

ì ø Í& h Ü ¼– Ð s  © œ& h “   CdSe € ª œ & h `  ¦ ] j Œ • l  0 Aô  Ç ‚

½

¨Ó ü t| 9  (precursor) _  0 l x • ¸q   H [Se ²⁻ ] / [Cd ²⁺ ] ∼ 10 & ñ

•

¸– Ð · ú ˜ 94 R e ”   H X < s   H Se ²⁻ s “ : r _  ì ø Í6 £ x$ í x 9  € ª œ

&

h _  ³ ð€  \   H ŠҖ Ð F K5 Å q s “ : r[ þ t s  ì  r Ÿ íô  Ç   H & h \  l

“

 ô  Ç  כ s  . ‘ : r z  ´+ « >\ " f  H Cd ²⁺ s “ : r s  Æ ÒÊ ê „    c ”

›

¸ \  ¦ : Ÿ x K  CdS € ª œ & h `  ¦ + þ A$ í   H X < æ ¼# Œ  Ù ¼– Ð Se <sup>2−</sup> õ e ç _  › ¸| `  ¦ ë ß –[ þ t à º \ O % 3 Ü ¼ 9 Õ ªa Ë > 1(a) _    õ



 H s  Qô  Ç & h \  l “  ô  Ç  כ Ü ¼– Ð Ò q ty Œ •½ + É Ã º e ”  . 7 £ ¤ ‘ : r z  ´ +

« >_  › ¸| \ " f  H CdSe Ù þ ˜`  ¦ 7 á §  8  s Ý ¼  H CdSe € ª œ



& h Ü ¼– Ð $ í  © œr v l  0 Aô  Ç Se ²⁻ s “ : r _  € ª œs  Ø  æì  r u  · ú §



" f, 6   xÓ  o ? /\   H CdSe € ª œ & h s      B Ä º  Œ •“ É r CdSe Ù þ

˜ë ß –s  ” > r F   9, s – Ð “  K  f  ¨ à º  1 l x s  : Ÿ x  © œ_  € ª œ & h  _

 f  ¨ à º  1 l x Ü ¼– Ð" f  H [ O " î ÷ &l  # Q§ >    H  כ s  . s   H

„

   c ” `  ¦ › ¸  t  · ú §“ É r CdSe Ù þ ˜_  µ 1 Ï F  g ´ òÖ  ¦ s  B Ä º ± ú 

>


 è ß – PL 8 £ ¤& ñ _    õ – Ð" f ç ß –] X & h Ü ¼– Ð [ O " î  ) a  . ì ø Í

€

 \  „    c ” `  ¦ › ¸ ô  Ç CdSe/CdS € ª œ & h _  f  ¨ à º Û ¼& 7 ˜ à

Ô! 3  (Õ ªa Ë > 1(b)) “ É r Se ²⁻ s “ : r _  0 l x • ¸ 7 £ x \      © œ



© œ A á ¤ Ü ¼– Ð u Ä º' ¬ IÜ ¼ 9, s   H ½ + Ë$ í  ) a CdSe/CdS € ª œ & h  _

 ß ¼l  Se ²⁻ s “ : r _  0 l x • ¸ 7 £ x \     & & ’    H  כ `  ¦ _

p ô  Ç .   " f Õ ªa Ë > 1_    õ   H ‘ : r z  ´+ « >_  › ¸|  % ò % i

\

" f  H Se ²⁻ _  0 l x • ¸ 7 £ x ½ + Éà º2 Ÿ ¤ CdSe/CdS € ª œ & h _

$ í

 © œ\  & h ½ + Ëô  Ç CdSe Ù þ ˜s  + þ A$ í ÷ &  H  כ Ü ¼– Ð K $ 3 | ¨ c à º e ”



.

Õ

ªa Ë > 2  H „    c ”  › ¸ \  ¦ : Ÿ x K  ½ + Ë$ í ô  Ç CdSe/CdS € ª œ



& h _   6 £ § _  d ” (2) \  ¦ s 6   x # Œ ½ ¨ô  Ç \  -t  {  ç ß – 

Fig. 3. (a) PL spectra for the CdSe/CdS QDs with respect to the variation of NaHSe concentration, (b) comparison of the PL spectra before and after the elec- tron beam irradiation for the QDs synthesized with the NaHSe concentration of 6 mM.

(optical gap) s  .

α = C(hν − E g ) ^1/2 /hν (2) Õ

ªa Ë > 2\ " f · ú ˜ à º e ”   H  ü < ° ú  s  CdSe/CdS € ª œ & h _

\

 -t  {  ç ß –  “ É r 2.54 eV ∼ 2.58 eV _  ° ú כ`  ¦ ˜ Ð% i   H X <, NaHSe _  0 l x • ¸ 7 £ x ½ + Éà º2 Ÿ ¤ {  ç ß –  “ É r ×  ¦ # Q× ¼  H  כ Ü ¼

–

Ð S X ‰ “  ÷ &% 3  . { 9 ì ø Í& h Ü ¼– Ð € ª œ & h _  ß ¼l  & | 9 à º2 Ÿ ¤ µ

1 Ï F  g   © œ“ É r  © œ  © œ A á ¤ Ü ¼– Ð u Ä ºu  9, > í ß –  ) a \  -t  {  ç

ß –  “ É r  Œ •“ É r ° ú כ`  ¦ ° ú >  ÷ &  H X < Õ ªa Ë > 2_    õ   H s  Qô  Ç { 9

ì ø Í& h “    ⠆ ¾ Óõ   ҽ + Ë÷ & 9, NaHSe _  0 l x • ¸ 7 £ x \ 

€

ª œ & h _  ß ¼l   8 & ”    כ Ü ¼– Ð K $ 3  ) a  .

Õ

ªa Ë > 3“ É r CdSe/CdS € ª œ & h _  PL Û ¼& 7 ˜à Ô! 3 “  X < Õ ªa Ë >

3(a)  H „    c ”  › ¸ \  _ K  ] j Œ •ô  Ç CdSe/CdS € ª œ & h  _

 PL Û ¼& 7 ˜à Ô! 3 s “ ¦ Õ ªa Ë > 3(b)  H NaHSe 0 l x • ¸ 6 mM { 9

 M : „    c ”  › ¸  „   Ê ê_  CdSe Ù þ ˜õ  CdSe/CdS € ª œ

Table 1. Optical properties of the CdSe/CdS QDs with respect to the variation of NaHSe concentration.

Cd : Se : MPA Optical properties of CdSe/CdS QDs (mM) Band gap FWHM PL peak position

(eV) (nm) (nm)

4 : 2 : 16 2.58 58 526

4 : 4 : 16 2.58 58 526

4 : 6 : 16 2.56 55 531

4 : 8 : 16 2.54 57 536

&

h _  PL Û ¼& 7 ˜à Ô! 3 `  ¦ q “ §ô  Ç  כ s  . Õ ªa Ë > 3(a)  H „    c ”

 › ¸ \  _ K  ½ + Ë$ í  ) a CdSe/CdS € ª œ & h _  µ 1 Ï F  g : £ ¤$ í s

 NaHSe _  0 l x • ¸\  ß ¼>  % ò † ¾ Ó`  ¦ ~ à ÎÜ ¼ 9 PL : £ ¤$ í s  Ä º Ã

ºô  Ç € ª œ| 9 _  CdSe/CdS € ª œ & h _  ½ + Ë$ í `  ¦ 0 Aô  Ç NaHSe 0 l x

•

¸_  e ” >  ° ú כs  ” > r F † < Ê`  ¦ ˜ Ð# ŒÅ ғ ¦ e ”  . Õ ªa Ë > 3(a)\ " f

˜

Ðs   H  כ % ƒ! 3  NaHSe _  0 l x • ¸ 6 mM { 9  M :_  PL Û ¼& 7 ˜ à

Ô! 3 “ É r €  • 531 nm   H % ƒ\ " f µ 1 Ï F  g x ß ¼\  ¦ t  9 FWHM (full width at half maximum) _  ° ú כs  €  • 57 nm “   Ä º Ã

ºô  Ç µ 1 Ï F  g: £ ¤$ í `  ¦ ˜ Ðs “ ¦ e ”  . „  l ô  Ç  ü < ° ú  s  ‘ : r ƒ

½

¨\ " f G × þ ˜ô  Ç CdSe/CdS € ª œ & h _  ½ + Ë$ í ~ ½ ÓZ O “ É r (CdSe Ù þ

˜ + Cd ²⁺ + MPA) à º6   xÓ  o\  „    c ” `  ¦ › ¸  # Œ, à º 6

  xÓ  o\  › ¸   ) a „    c ” õ  Ó ü t ì  r  _  ì ø Í6 £ x`  ¦ : Ÿ x K  Ò q t$ í

 )

a „    (e aq

⁻

) [ þ t s  MPA– РÒ'  S ! s “ : r (S ²⁻ ) `  ¦ Ä »o  r

v “ ¦ Ä »o   ) a S ! s “ : r s  à º6   xÓ  o  © œ_  Cd ²⁺ ü < ì ø Í6 £ x # Œ l

” > r _  CdSe Ù þ ˜ 0 A\  CdS ,  | 9 – Ð" f $ í  © œ÷ &
, <  ʓ É r CdSe/CdS ™ D ¥$ í € ª œ & h Ü ¼– Ð $ í  © œ÷ &  H ~ ½ ÓZ O s  .   " f

‘

: r ƒ  ½ ¨\ " f G × þ ˜ô  Ç „    c ” _  › ¸ \  ¦ : Ÿ x ô  Ç CdSe/CdS

€

ª œ & h _  ½ + Ë$ í õ & ñ “ É r # Œ _  ~ ½ ÓZ O [ þ t õ  q “ §½ + É M :  © œ@ /

&

h Ü ¼– Ð B Ä º é ß –í  H ô  Ç ~ ½ ÓZ O e ” \ • ¸ Ô  ¦ ½ ¨  9 „    c ” _  \ 



-t  x 9  ‚  | ¾ Ó, NaHSe à º6   xÓ  o\  Ÿ í† < ʝ ) a Se ²⁻ x 9  NaBH 4

_

 0 l x • ¸, Õ ªo “ ¦ CdCl ² + MPA à º6   xÓ  o\  Ÿ í† < ʝ ) a Cd ²⁺

s

“ : r x 9  MPA _  0 l x • ¸ 1 p x # Œ Q   à º[ þ t s  ” > r F ô  Ç . ¢ ¸ ô

 Ç 1 l x{ 9 ô  Ç  © œ@ / 0 l x • ¸q – Ð ] j Œ •ô  Ç € ª œ & h s   ½ + Ét  • ¸ y

Œ

• s “ : r[ þ t _  ] X @ / 0 l x • ¸° ú כ ¢ ¸ô  Ç B Ä º ×  æ כ ¹ô  Ç   à ºs  . Õ ª



Q
 ‘ : r ƒ  ½ ¨_  3 l q ³ ð  H „    c ”  › ¸ \  ¦ : Ÿ x ô  Ç CdSe/CdS

€

ª œ & h  ½ + Ë$ í _  0 p x$ í `  ¦ S X ‰ “   l  0 Aô  Ç  כ Ü ¼– Ð" f, „    c ”

_  › ¸| `  ¦ 10 MeV, 100 KGy – Ð “ ¦& ñ r (  “ ¦ Cd ²⁺ x 9  MPA _  0 l x • ¸\  ¦ 4 mM, 16 mM – Ð “ ¦& ñ r †    © œI \ " f é ß – t

 NaHSe _  0 l x • ¸ë ß –`  ¦    or &  z  ´+ « >`  ¦ à º' Ÿ  % i Ü ¼Ù ¼

–

Ð F  gf  ¨ à º, PL 1 p x F  g † < Æ& h  : £ ¤$ í _  & ñ | ¾ Ó& h “   ì  r$ 3 \   H ô  Ç

>

 e ” Ü ¼ 9, „    c ”  › ¸ \  ¦ : Ÿ x K  q “ §& h  Ä ºÃ ºô  Ç µ 1 Ï F  g :

£ ¤$ í `  ¦ t   H CdSe/CdS € ª œ & h  ½ + Ë$ í \  $ í / B N % i    H



z  ´\   H _ p \  ¦  Ò# Œ “ ¦  ô  Ç . ³ ð 1“ É r y Œ • › ¸| \  _  K

 ] j Œ •  ) a CdSe/CdS € ª œ & h _  { ç ß –   x 9  PL : £ ¤$ í `  ¦ & ñ o

ô  Ç  כ s  .

Fig. 4. (Color online) The EDS spectra for the CdSe/CdS QDs synthesized with the NaHSe concentra- tion of 6 mM.

Fig. 5. (a) HRTEM, (b) TEM image of CdSe/CdS QDs synthesized with the NaHSe concentration of 6 mM.

Õ

ªa Ë > 4  H NaHSe 0 l x • ¸ 6 mM – Ð ] j Œ •ô  Ç CdSe/CdS € ª œ



& h _  EDS Û ¼& 7 ˜à Ô! 3 s  . Õ ªa Ë > 4_    õ   H € ª œ & h  ? / _

 Se " é ¶  _  " é ¶   q  (atomic concentration)   H 8.92 % s

“ ¦, S " é ¶  _  " é ¶   q   H 26.5 % – Ð" f ¿ º " é ¶  _  " é ¶   q

\

 ¦ ½ + ˕ 2 ; ° ú כ“ É r Cd " é ¶  _  " é ¶   q  37.38 % ü <  _  { 9 u



 H  כ `  ¦ ˜ Ð# ŒÅ ғ ¦ e ”  . Cd ²⁺ s “ : r \  @ /ô  Ç Se ²⁻ s “ : r _  ì ø

Í6 £ x$ í “ É r S ²⁻ s “ : r \  q K   Œ •“ É r ° ú כ`  ¦ ”     H & h õ , „



 c ”  › ¸  s „  \  s p  6   xÓ  o ? /\  CdSe Ù þ ˜s  ” > r F ô  Ç



 H & h , „    c ” s  CdSe Ù þ ˜`  ¦ ì  r K  t  · ú §  H    H & ñ `  ¦

ž

Ð@ /– Ð, „    c ” s  › ¸   ) a à º6   xÓ  o ? /\   H  8 s  © œ Se ²⁻

s

 ” > r F  t  · ú §`  ¦  כ Ü ¼– Ð Æ Ò& ñ ½ + É Ã º e ”  .   " f s  Qô  Ç Æ

Ò& ñ õ  Õ ªa Ë > 4_    õ \  ¦ 7 á x ½ + ˽ + É M : ] j Œ •  ) a CdSe/CdS _

½

¨› ¸  H CdSe Ù þ ˜ (core) \  CdS ,  | 9  (shell)s  $ í  © œ  ) a  ï

#

Q/,  | 9  ½ ¨› ¸e ” `  ¦ \ V8 £ ¤ ½ + É Ã º e ”  .  6 £ § _  TEM  ”  _



õ   H ½ + Ë$ í  ) a € ª œ & h s  — ¸¿ º ½ ¨+ þ A“    כ `  ¦ ˜ Ð# ŒÅ ғ ¦ e ”



 H X <, s  % i r  € ª œ & h _  ½ ¨› ¸  ï# Q/,  | 9  ½ ¨› ¸   H  כ

`

 ¦ r   “ ¦ e ”  .

Fig. 6. (Color online) Annealing effects of He-Cd laser on the QDs during the measurement process of the PL spectra.

Õ

ªa Ë > 5  H Õ ªa Ë > 4ü < 1 l x{ 9 ô  Ç r « Ñ_  TEM x 9  HRTEM _

  ”  s  . TEM  ”  “ É r CdSe/CdS € ª œ & h s  ¨ î ç  H ì ø Í

 â

€  • 2.9 nm“   ½ ¨+ þ A_  ½ ¨› ¸\  ¦ t   H  כ `  ¦ ˜ Ð# ŒÅ ғ ¦ e ”



. ½ + Ë$ í  ) a € ª œ & h _  + þ AI  ½ ¨+ þ As    H  z  ´ ë ß –Ü ¼– Ð ½ + Ë

$ í

 ) a € ª œ & h s   ï# Q/,  | 9  ½ ¨› ¸\  ¦ ”     H  כ `  ¦ f ” ] X  Å Ò



© œ½ + É Ã º  H \ O t ë ß –, ë ß –{ 9  ½ + Ë$ í  ) a € ª œ & h s   ï# Q/,  | 9  ½ ¨

›

¸  m “ ¦ CdSe € ª œ & h õ  CdS € ª œ & h s  ™ D ¥ F ÷ &# Q $ í



© œ  ) a ™ D ¥ ½ + ˽ ¨› ¸ (alloyed structure)  €   Se ü < S " é ¶  _  ì

ø Í â _  s  x 9  Cd " é ¶  \  @ /ô  Ç ì ø Í6 £ x$ í _  s – Ð “

#

Œ ½ ¨+ þ A_  ½ ¨› ¸– Ð $ í  © œ÷ &l  # Q§ >    H & h `  ¦ y Œ ™î ß –½ + É M : ½ + Ë

$ í

 ) a € ª œ & h _  ½ ¨› ¸  ï# Q/,  | 9  ½ ¨› ¸ “ ¦ ó ø Íé ß –   H X <

 H Á ºo   H \ O   H  כ Ü ¼– Ð  « Ñ  ) a  . ½ + Ë$ í  ) a CdSe/CdS  ï

#

Q/,  | 9 _  ì ø Í â s  €  • 2.9 nm (TEM 8 £ ¤& ñ \  _ ô  Ç ° ú כ)

“

¦ ½ + É M :, Se " é ¶  _  ß ¼l ü < S " é ¶  _  ß ¼l _  s \  ¦ Á º r

 “ ¦ é ß –í  H y  " é ¶  [ þ t s  & h Ä »   H ^ ‰& h ë ß –`  ¦ “ ¦ 9 ô  Ç

€

  CdSe  ï# Q_  ì ø Í ⠓ É r €  • 1.3 nm Õ ªo “ ¦ CdS ,  | 9 _

¿

ºa   H €  • 1.6 nm – Ð ˜ Ð# Œ”   . HRTEM_    õ   H „    c ”

 › ¸ \  _ K  ½ + Ë$ í  ) a CdSe/CdS € ª œ & h s  ¸ ú ˜ & ñ Ž 7 H ) a



& ñ ½ ¨› ¸\  ¦ t “ ¦ e ” 6 £ §`  ¦ ˜ Ð# ŒÅ ғ ¦ e ”  .

‘

: r ƒ  ½ ¨_  õ & ñ \ " f PL _  8 £ ¤& ñ `  ¦ 0 AK  r « Ñ\  He-Cd laser (325 nm) \  ¦ › ¸  €  , Y Us $ _  › ¸ \  _ K  r « Ñ _

 µ 1 Ï F  g ´ òÖ  ¦ (quantum yield) s  a % ~  t   H  כ s  › ' a ¹ 1 Ï÷ &

% 3

  H X <, Õ ªa Ë > 6“ É r Õ ªa Ë > 3(a)_  (c) \  ˜ Ð# Œ”   PL Û ¼& 7 ˜à Ô

! 3

`  ¦ # Œl  c ” `  ¦ ƒ  5 Å q& h Ü ¼– Ð › ¸ ô  Ç  © œI \ " f 30 ì  r é ß –0 A

–

Ð ƒ   & h Ü ¼– Ð 8 £ ¤& ñ ô  ÇPL Û ¼& 7 ˜à Ô! 3 s  . Õ ªa Ë > 6“ É r PL 8 £ ¤

&

ñ `  ¦ 0 Aô  Ç Y Us $ _  › ¸ – Ð “  K  PL x ß ¼_  0 Au   H     t

 · ú §t ë ß – PL _  y © œ• ¸ (intensity)   H 8 £ ¤& ñ S   à º (# Œl  c ”  _

 › ¸  r ç ß –) _  7 £ x \     { 9 › ' a ÷ &>  7 £ x  “ ¦ e ” 6 £ §`  ¦

˜

Ð# ŒÅ ғ ¦ e ”  . Õ ª Q
 # Œl  c ” _  ƒ  5 Å q › ¸  Ê ê €  • 6 r ç ß –

s

  â õ ô  Ç s Ê ê\   H PL y © œ• ¸_  7 £ x  Ÿ í o (saturate)

÷

&# Q  8 s  © œ 7 £ x  t  · ú §6 £ § s  › ' a ¹ 1 Ï÷ &% 3  . Õ ªa Ë > 6_     õ

  H # Œl  c ” _  \ P  ´ òõ – Ð “  K  € ª œ & h s  \ P % ƒo  (post treatment) ÷ &# Q µ 1 Ï F  g ´ òÖ  ¦ s  † ¾ Ó © œ  ) a  כ Ü ¼– Ð ó ø Íé ß –÷ &  H X

<, † ¾ ÓÊ ê € ª œ  ´ òÖ  ¦ _  & ñ | ¾ Ó& h  8 £ ¤& ñ 1 p x _  z  ´+ « >`  ¦ : Ÿ x ô  Ç Æ Ò

 ƒ  ½ ¨ € 9 כ ¹½ + É  כ Ü ¼– Ð Ò q ty Œ •  ) a  .

IV. + s Ç Â ] Ø

(NaHSe + CdCl 2 + MPA) à º6   xÓ  o\  „    c ” `  ¦ › ¸

  H B Ä º é ß –í  H ô  Ç ~ ½ ÓZ O `  ¦ : Ÿ x K  € ª œ| 9 _  CdSe/CdS € ª œ

&

h s  ½ + Ë$ í | ¨ c à º e ” 6 £ §`  ¦ S X ‰ “   % i  . ½ + Ë$ í  ) a CdSe/CdS

€

ª œ & h _  F  g † < Æ& h  : £ ¤$ í “ É r CdSe Ù þ ˜_  ‚  ½ ¨Ó ü t| 9 “   NaHSe _

 0 l x • ¸\  ß ¼>  _ ” > r % i  . „    c ” _  \  -t  x 9  ‚  | ¾ Ó

`

 ¦ 10 MeV, 100 KGy – Ð “ ¦& ñ “ ¦, Cd ²⁺ x 9  MPA _  0 l x

•

¸\  ¦ y Œ •y Œ • 4 mM, 16 mM – Ð “ ¦& ñ r †    © œI \ " f NaHSe _

 0 l x • ¸ë ß –`  ¦ 2 mM ∼ 8 mM – Ð    or &  € ª œ & h `  ¦ ] j Œ • ô

 Ç   õ  NaHSe _  0 l x • ¸ 6 mM { 9  M :   © œ 513 nm   H

%

ƒ\ " f µ 1 Ï F  g x ß ¼\  ¦ t   H FWHM €  • 57 nm _  \ Vo  ô

 Ç PL Û ¼& 7 ˜à Ô! 3 `  ¦ % 3 `  ¦ à º e ” 6 £ §`  ¦ S X ‰ “   % i  . EDS x 9  TEM 8 £ ¤& ñ   õ   H ] j Œ •  ) a CdSe/CdS € ª œ & h s   ï# Q/,

| 9

 ½ ¨› ¸   H  כ `  ¦ r     H X <, NaHSe _  0 l x • ¸ 6 mM – Ð ]

j Œ •ô  Ç € ª œ & h _   â Ä º CdSe  ï# Q_  ì ø Í â s  €  • 1.3 nm, CdS ,  | 9 _  ¿ ºa  €  • 1.6 nm “   ¨ î ç  H ì ø Í â 2.9 nm _

½

¨+ þ A_  CdSe/CdS  ï# Q/,  | 9 – Ð Æ Ò& ñ ÷ &% 3  . PL 8 £ ¤& ñ `  ¦ 0

AK  € ª œ & h \  # Œl  c ” `  ¦ › ¸    H  כ “ É r € ª œ & h _  Ê ê % ƒ o

 ´ òõ \  ¦  l  # Œ r « Ñ_  € ª œ  ´ òÖ  ¦`  ¦ 7 £ x r ( ” `  ¦ S X ‰

“

  % i  .

P

c p 8 ý ò k >

s

  7 Hë  H“ É r 2011¸  • ¸ ‚ ½ Ó" é ¶ @ /† < Ɠ § ƒ  ½ ¨q \  _ K  ƒ  ½ ¨

÷ &% 3 6 £ §.

Y

c p w Š à U Ø ”  ô

[1] A. I. Ekimov and A. A. Onushchenko, Soviet Phys.

Semicond. 16, 7 (1982).

[2] S. C. Lin, Y. L. Lee, C. H. Chang, Y. J. Shen and Y. M. Yang, Appl. Phys. Lett. 90, 143517 (2007).

[3] P. K. Khanna and Narendra Singh, J. Lumin. 127, 474 (2007).

[4] Y. Z. Hu, S. W. Kock, M. Lindberg, N. peyghambar- ian, E. L. Pollock and F. F. Abraham, Phys. Rev.

Lett. 64, 18 (1990).

[5] T. J. Bukowski and J. H. Simmons, Crit. Rev. Solid State Mater. Sci. 27, 119 (2002).

[6] M. A. Khan, Q. Chen, J. W. Wang, M. S. Shur, B.

T. Demott and J. A. Higgins, IEEE Electron Device Lett. 17, 325 (1996).

[7] Y.-J. Shen and Y.-L. Lee, Nanotechnol. 19, 045602 (2008).

[8] P. K. Khanna and N. Singh, J. Lumin. 127, 474 (2007).

[9] N. C. Greenham, S. C. Moratti, D. D. C. Bradley, A. B. Holmes and R. H. Friend, Nature 365, 628 (1993).

[10] A. Greiner, Polym. Adv. Technol. 9, 371 (1998).

[11] G. Gustaffson, Y. Cao, G.M. Treacy, F. Klavet- ter, N. Colanen and A.J. Heeger, Nature 357, 477 (1992).

[12] X. J. Ji, J. Y. Zheng, J. M. Xu, V. K. Rastogi, T. C.

Cheng, J. J. DeFrank and R. M. Leblanc, J. Phys.

Chem. B 109, 3793 (2005).

[13] G. Jie, H. Huang, X. Sun and J. Zhu, Biosens. Bio- electron. 23, 1896 (2008).

[14] L. Medintz, A. R. Clapp, H. Mattoussi, E. R. Gold- man, B. Fisher and J. M. Mauro, Nat Mater 2, 630 (2003).

[15] L. Loef, A.J. Houtepen, E. Talgorn, J. Schoonman and A. Goossens, Nano Lett. 9, 2 (2009).

[16] Y. Shen, J. Bao, N. Dai, J. Wu, F. Gu, J. C. Tao and J. C. Jhang, Appl. Surf. Sci. 255, 3908 (2009).

[17] M. G. Hyldahl, S. T. Bailey and B. P. Wittershaus, Solar Energy 83, 566 (2009).

[18] X. G. Peng, M. C. Schlamp, A. V. Kadaranich and A. P. Alivisatos, J. Am. Chem. Soc. 119, 799 (1997).

[19] M. C. Schlamp, Xiaogang Peng and A. P. Alivisatos, J. Appl. Phys. 82, 5837 (1997).

[20] J. J. Li, A. Wang, W. Guo, J. C. Keay, T. D.

Mishima, M. B. Johnson and X. Peng, J. Am. Chem.

Soc. 125, 12567 (2003).

[21] H. Quian, L. Li and J. Ren, Mater. Resear. Bull. 40, 1726 (2005).

[22] D. S. Yoo, S. Y. Ha, L. G. Kim, M. S. Choo, G. W.

Kim, E. S. Lee, S. J. Cho and B. C. Lee, NIM B

269, 1350 (2011).
