http://dx.doi.org/10.12925/jkocs.2016.33.2.239
레미콘회수수를 이용한 액상탄산화 Pilot plant(System) 최적화에 관한 연구
김재강 a† ․신재란 a ․김해기 a ․강호종 b
(주)애니텍 기술연구소a
, (주)아이케이b
(2016년 4월 29일 접수; 2016년 5월 17일 수정; 2016년 5월 18일 채택)
Study on optimization of liquid carbonation pilot plant (system) using sludge water of ready-mixed concrete
Jae Gang Kim
a†
․Jae Ran Shina
․Hae Gi Kima
․Ho Jong Kangb
a Technology Institute, Anytech Co., Ltd, 101-1301, Digital Empire Ⅱ, 88, Sinwon-ro, Yeongtong-gu, Suwon, Gyeonggi-do, 443-734, Korea
b IK Co., Ltd, 151, Geomdancheon-ro, Seo-gu, Incheon, 404-300, Korea (Received April 29, 2016; Revised May 17, 2016; Accepted May 18, 2016)
요 약 : 본 연구에서는 건축폐기물로 분류되는 레미콘회수수를 재활용함과 동시에 지구온난화의 주범 인 CO
2
의 자원화를 위한 시스템의 공정최적화를 진행하였다. 레미콘회수수를 이용한 액상탄산화 반응에 서 가장 중요한 공정은 Ca2+
를 용출하는 공정이다. 일정량의 레미콘회수수를 이용해 고순도의 CaCO3
을 생성하기 위해 Ca2+
용출시 질산에 의해 낮아지는 pH 농도를 기준으로 실험을 진행하였으며, CO2
는 발전기 배기가스를 이용해 MEA용액에 포집하였다. 본 연구를 통해 1톤의 레미콘회수수에서 최대 11 kg의 CaCO3
를 합성할 수 있었다. 생성된 CaCO3
분석결과 제지용으로 사용 가능한 것을 확인하였다.주제어 : 레미콘회수수, CaCO 3 , CO 2 , 용출, 액상탄산화
Abstract : In this study, recycling sludge water of Ready-mixed concrete, and was carried out to optimize the system for recycling of the CO
2
. The most important process in the liquid phase using a carbonation reaction can be recovered ready-mixed concrete is a process for the Ca2+
release.Ca
2+
concentration of the experiment relative to the pH being lowered by the acidic substance during elution was performed. CO2
was trapped in the MEA solution using a generator flue gas. In ready-mixed concrete can be synthesized CaCO3
up to 11kg/1ton. The resulting CaCO3
analysis results show that it is possible to use paper industry.Keywords : Sludge water of ready-mixed concrete, Calcium carbonate, Carbon dioxide, Elution, Liquid carbonation
✝
Corresponding author
(E-mail: [email protected])
1. 서 론
우리나라의 CO
2
배출량은 2013년 기준 세계 8위로 CO2
총 배출량이 694.5 백만 톤 CO2eq.
이 며, 1990년 대비 137 %로 현저히 증가하고 있는 추세이다. 이에 정부는 2008년 저탄소 녹색성장 을 국가 비전으로 선언하고, 2009년 국가 중기 온실가스 감축목표(2020년 BAU 대비 30 % 감 축)를 대내외에 발표하였다. 2013년 기준으로 에 너지 분야의 온실가스 배출량은 국가 총배출량의 87.3 %에 해당하는 606.2 백만 톤 CO2eq.
로 1990 년 대비 1,51.2 %, 2012년 대비 1.5 %가 증가하 였다. 이 중 99.2 %가 연료연소에 의한 배출량이 며, 각 부문별로 살펴보면 에너지 산업 45.3 %, 제조업 및 건설업 30.0 %, 수송 14.6 %, 기타 9.3 % 순으로 나타났다. 광물산업 부문 배출량은 총 32,612 천 톤 CO2eq.
로 산업공정 분야의 총 온 실가스 배출량의 62.0 %를 차지한다. 특히, 시멘 트 산업의 온실가스 배출량은 23,990 천 톤 CO2eq.
로 광물산업 총 배출량의 73.5 %를 차지한다[1].
이렇게 많은 양의 CO
2
를 배출하고 있는 시멘트 업계에서는 온실가스 배출량을 줄이기 위해 대체 연료 사용의 확대, 자원순환이용촉진, 고효율설비 도입 등을 추진하고 있다.한국레미콘공업협회의 통계에 의하면 국내 레 미콘 업체는 전국에 806개가 존재하며, 공장 수 는 976개, 플랜트기수는 1,375개에 이른다. 업체 및 공장에 따른 규모의 차이는 있으나, 1기의 플 랜트 설비 당 약 34,393톤의 시멘트를 생산하며, 1기의 플랜트 설비 당 약 17,447톤의 CO
2
를 배 출한다. 시멘트를 생산 및 운반함에 있어 필연적 으로 레미콘회수수(콘크리트 제조 및 운반에 사 용되는 장비들에 잔존하는 콘크리트를 제거하기 위한 세척수, 레미콘 운반 차량, 믹서 등의 세척 수에서 골재를 침전시킨 후 상부에 뜨는 물[2])가 발생하게 된다. 현재 시멘트 생산 및 레미콘 이 송 후 발생되는 다량의 레미콘회수수는 환경오염 과 경제적인 이유로 재사용을 규정하고 있으며, 대부분 회수수를 생산에 재이용하고 있다. 하지 만, 회수수를 생산에 재이용할 경우 콘크리트의 내구성이 떨어지게 된다[3]. 또한 KS규격에서 1991년 KS F 4009의 개정을 통해 레미콘의 혼 합에 사용되는 물로 회수수를 사용할 수 있도록 하였는데 회수수를 사용하는 경우는 슬러지 고형 분율이 3%를 초과하지 않아야 하고, 고내구성 콘 크리트 규격에는 회수수가 사용되지 않도록 규정하고 있다[4,5,6]. 또한 최근 건축분야에 대한 규 제가 강화되면서 시공업체들은 고내구성 콘크리 트의 사용량을 늘리고 있어, 레미콘회수수의 재사 용에 대한 다양한 연구가 필요하다.
본 연구는 레미콘회수수의 재사용 및 시멘트 업계의 온실가스 배출량을 줄이기 위한 레미콘회 수수를 이용한 액상탄산화 기술을 레미콘 업체에 직접 적용하기 위한 pilot plant scale에서의 최적 화에 관한 연구를 수행하였다.
2. 실 험
2.1 시료준비 및 실험방법본 연구에서는 Pilot-scale system 최적화를 위 해 참여기관인 I사 공장 내부에 레미콘회수수 및 CO
2

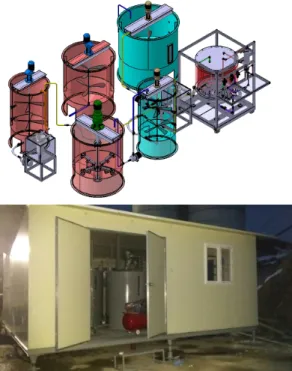

액상촉진탄산화 건설자재 생산 Pilot Plant 를 제작/설치하여 실험을 진행하였다. Pilot Plant 는 1일 1톤의 레미콘회수수를 처리할 수 있게 제 작되었으며, 레미콘회수수의 이송과 수도 및 전력 공급이 원활한 장소에 설치하였다. Fig. 1은 Pilot Plant의 3D 도면과 현장 사진이다.Fig. 1. Pilot Plant 3D 도면 및 현장사진.

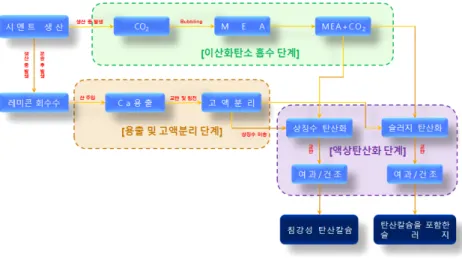

Fig. 2. Preparation process of liquid carbonation.
기존 Lab scale 실험[7,8]에서 도출한 결과를 통해 레미콘회수수에서 Ca
2+
를 용출하기 위한 용출 전구물질은 질산(60% HNO3,
대정화금)을 사용하였으며, 최적화를 위해 용출 pH 농도에 따 른 영향을 확인하였다. 상온에서 일정시간 교반과 정을 거친 후 Ca2+
가 용출된 상징수와 슬러지는 자연 침전을 통해 고액분리를 하였으며, 분리된 상징수를 액상 탄산화의 수산화칼슘용액의 주요 물질로 사용하였다.이산화탄소 흡수제는 아민을 사용하였으며, 아 민은 1차 아민(Monoethanolamine, MEA)을 사 용하였다. 아민에 흡수되는 CO
2
는 I사 제조공정 에서 배출되는 CO2
를 사용하려고 하였으나, 현 재 온실가스 배출저감 장치가 설치되어 있어 CO2
배출량이 매우 적으며, 이송라인을 설치할 여건이 되지 않아, 발전기에서 배출되는 CO2
를 사용하였다. CO2
가 포화흡수 된 MEA 수용액은 앞서 분리한 상징수와 1:1의 비율로 혼합하여 액 상탄산화에 의한 침강성 탄산칼슘의 생성을 확인 하였다. 화학반응에 의해 생성된 생성물은 여과를 통해 회수한 다음 건조 후 최종생성물인 calcium carbonate(CaCO3
, 탄산칼슘)를 회수하였다. Fig.2는 이산화탄소 흡수 및 액상탄산화의 단계별 제 조 과정을 나타낸 것이다.
2.2 물성분석
고액분리를 통해 얻은 상징수는 ICP (LEEMANABS Inc., Direct Reading Echelle ICP) 장비를 통해 용액 내 포함된 양이온들의 농
도를 분석하였다.
최종생성물인 calcium carbonate(CaCO
3
)의 결 정상 분석은 FE-SEM(JEOL,l JSM-6500)를 사 용하였으며, 화학적 결정 구조는 XRD(Bruker, D8 Advance)를 통해 분석하였다. 측정조건은 40 kV, 40 mA 출력으로 2θ 범위 5 - 75 °, 주사속 도는 6 °/min으로 측정하였다.3. 결과 및 고찰
3.1 Ca2+
용출 조건에 따른 성상분석본 연구에서는 탄산칼슘 합성에 있어 Ca
2+
의 주 원료물질로 건설폐기물 중 레미콘회수수를 재 활용하여 자원으로 재이용하는 개념을 도입하였 다. Lab scale test 결과를 바탕으로 pilot plant scale 최적화에 대한 실험을 진행하였다. Table.1은 레미콘회수수(평균 pH 12.5) 내 포함된 Ca
2+
을 용출하기 위해 폐기물 공정시험방법 중 용출시험방법에 의거하여 용출을 진행한 결과이 다. 용출조건 최적화를 위해 용출시 첨가되는 질 산(HNO3
)용액의 투입량을 달리하여 레미콘회수 수의 pH 를 각각 10.5, 11.0, 11.5 로 조절하였 다. 질산 투입 후 원활한 용출을 위해 12시간 동 안 교반 후 자연 침전법에 의해 슬러지와 상징수 로 분리하였다.(a) (b) Fig. 3. Pollution caused by an excess of nitric acid ((a) supermatant liquid by elution, (b) CaCO
3
).pH Cation conc. [ppm]
Ca Mg Fe K Na
12.53 578 - - 263 139
11.53 5,900 - - 214 131
11.03 12,300 120 - 275 142
10.53 17,300 0.9 - 349 201
Table. 1. Cation composition of supernatant liquid by elution
레미콘회수수의 pH가 10.53 일 때, Ca
2+
의 용 출량이 17,300 ppm 으로 가장 높았으며, pH가 높을수록 Ca2+
의 용출량이 감소하였다. Ca2+
의 농도가 레미콘회수수(pH 12.53)에 비해 최대 30 배 증가하였으며, 레미콘회수수의 pH가 낮을수록 용출되는 Ca2+
의 농도가 높아지는 것을 확인 할 수 있었다. 하지만, pH가 10.5 이상 낮아지게 되 면 Fig. 3과 같이 생성되는 탄산칼슘이 용출반응 에 참여하지 못한 질산에 의해 오염이 되어, 질 산에 의한 용출시 pH 농도는 10.5 정도가 최적 조건임을 확인 할 수 있었다.Ca
2+
이 용출된 농도만큼 CaCO3
이 생성되는 지 확인하기 위해 앞서 용출한 각각의 상징수를 CO2
가 포집된 MEA 용액과 1 : 1 로 액상탄산화 반응시켰다. CO2
가 포함된 아민수용액과 상징수 에 포함된 Ca2+
과의 화학적 반응에 의해 액상탄 산화 반응이 진행되게 되며, 이산화탄소가 흡수된pH 8의 약알칼리 MEA 수용액과 pH 10 이상인 상징수와의 반응에 의해 pH 9 이하가 된다. 또 한 이는 액상 내 포함된 탄산이온과 칼슘이온의 함량에 크게 의존하며, 두 이온의 함량이 높을수 록 액상탄산화의 진행을 확인할 수 있으며, 탄산 칼슘의 비중이 2.71 g/cm
3
로 물보다 무겁기 때문 에 반응이 진행됨에 따라 아래로 침전된다. 즉, Fig. 4와 같이 MEA 수용액의 염기점을 나타내는 아민(-NH2
)과 이산화탄소와의 반응을 통해 carbamate를 생성하며, 생성된 carbamate와 상징 수에 포함된 금속이온이 Ca2+
과의 반응을 통해 침강성 탄산칼슘이 생성된다[7,9,10].CO
2
+ 2RNH2
⇔ RNHCOO-
+ RNH3 +
(1) RNHCOO-
+ H2
O ⇔ RNH2
+ HCO3 -
(2)
Fig. 5. Mechanism of metal carbonate formation[8].
(a) (b)
Fig. 4. Liquid carbonation
((a) carbonation reaction, (b) Precipitated calcium carbonate).
pH Ca
2+
conc. [㎎/ℓ] Production[kg] Theoretical production [kg]
11.53 5,900 3.95 2.946
11.03 12,300 7.90 6.143
10.53 17,300 11.07 8.640
Table. 2. Precipitated calcium carbonate production according to the elution conditions
Table. 2는 용출 pH가 다른 각 상징수에 의해 생성된 침강성 탄산칼슘(precipitated calcium carbonate, CaCO
3
)의 생성량이다(이론적 생성량 은 용출된 Ca2+
의 농도를 토대로 식 (3)을 이용 해 계산함). 모든 반응에서 같은 부피의 (CO2
가 포집된)MEA와 반응하였으며, 용출된 Ca2+
의 농 도가 높을수록 CaCO3
의 생성량도 비례하여 증 가하므로 반응에 필요한 CO2
는 부족하지 않은것으로 판단된다. Ca
2+
의 농도를 이용해 몰 비 1 : 1 로 계산한 CaCO3
생성량에 비해 1 - 2.6 kg 정도 더 많이 생성되었다. 이와 같은 결과로 용 출된 Ca2+
이 분석치보다 높으며 CaCO3
생성반 응이 매우 원활하게 이루어지는 것을 확인 할 수 있었다.
×
×

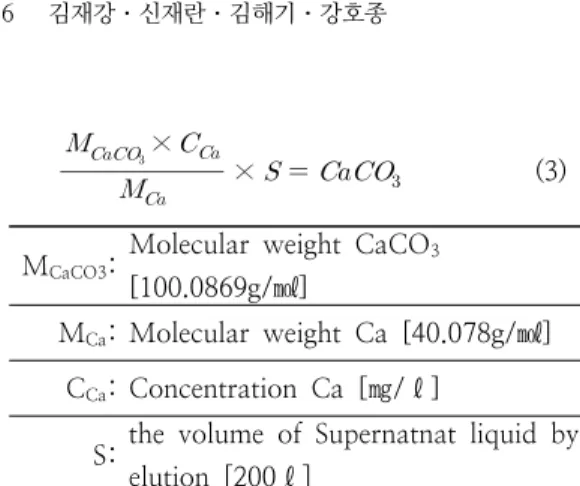

(3)M
CaCO3
:Molecular weight CaCO3
[100.0869g/㏖]
M
Ca
: Molecular weight Ca [40.078g/㏖]C
Ca
: Concentration Ca [㎎/ℓ]S: the volume of Supernatnat liquid by elution [200ℓ]
Fig. 6은 액상탄산화에 의해 생성된 침강성 탄 산칼슘을 분리·건조 후 얻은 최종생성물의 XRD 분석결과이다. 각각의 pH 조건에서 용출한 탄산 칼슘은 XRD 분석 결과에서 확인 할 수 있듯이 모두 Calcite 결정구조로 이루어져있는 것을 확인 할 수 있었다[11,12,13].
Fig. 6. Results of XRD data.
Fig. 7은 XRD 측정이 이루어진 최종생성물인 CaCO
3
의 SEM 이미지 분석결과를 나타낸 것이 다. XRD 분석결과와 동일하게 Calcite 결정상이 층을 이루며 응집되어 있으며[9], 용출 시 pH가 낮을수록 결정의 크기가 작은 것을 확인 할 수 있었다. Ca2+
용출단계에서의 pH 농도에 따라 결정상의 크기가 달라지는 것은 용출된 Ca2+
의 농도에 기인한 것으로 사료된다. 액상탄산화 반응 은 매우 빠르게 진행되고, 이 반응속도를 조절하 는 것이 Ca2+
의 농도이다. 액-액 결정화 반응에 서 반응에 참여하는 물질인 Ca2+
의 농도가 높으 면 반응에 참여해서 결합되는 시간이 짧아지게 되고, 짧아진 반응시간만큼 결정성장이 이루어지 지 않아 결정의 크기가 작아지게 된다.Table. 3은 합성된 CaCO
3
과 시약용 CaCO3
의 성상을 분석한 결과를 나타낸 것이다. powder 내 CaO 함유량은 합성된 CaCO
3
가 다소 낮았으 나, 백색도 부분에서는 더 높게 나타났다. 백색도 가 높아 제지용으로 사용이 가능할 것으로 판단 된다. 하지만, 시약용에 비해 입도가 커 합성 후 분쇄과정을 추가로 거쳐야 할 것으로 판단된다.Table. 3. Comparison of commercial and product CaCO
3
항 목 Commercial
CaCO
3
(98.0%) Product CaCO3
CaO 55.6 54.8
백색도 97 99
D50 7.13 19.07
4. 결 론
본 연구에서는 건축폐기물로 분류되는 레미콘 회수수를 재활용함과 동시에 지구온난화의 주범 인 CO
2
의 자원화를 위한 시스템의 공정최적화를 하고자 하였으며, 다음과 같은 결론을 도출하였 다.레미콘회수수를 이용한 CaCO
3
생산 시 생산 량 및 품질에 가장 큰 영향을 미치는 공정은 레 미콘회수수에서 Ca2+
을 용출하는 단계이다. Ca2+
의 용출조건에 따라 CaCO
3
의 생성량 및 품질 (백색도 등)에 큰 영향을 끼친다. 우선 질산을 이 용한 용출시 레미콘회수수의 pH 가 낮을수록 Ca2+
의 용출량이 크며, 그에 따라 CaCO3
생성 량 또한 증가한다. 하지만, pH 10.5 이하로 농도 를 낮출 경우 용출에 관여하지 않은 질산에 의해 CaCO3
이 오염이 되어 별도의 세척과정이 필요 하게 된다. 이와 같은 결과로 pH가 약 10.5 일 때가 가장 많은 Ca2+
을 용출하는 것을 확인하였 다.최종생성물인 CaCO
3
은 CaO 함유량, 백색도, 강도 등에서 제지산업에 사용되고 있는 CaCO3
과 큰 차이를 보이지 않았다. 결정은 Calcite 형 상을 이루고 있었다. 현재 산업계에서 거래되는 CaCO
3
에 비해 입경이 크지만, 1회에 처리하는 레미콘회수수의 처리량이 커지고, 그에 따른 Ca2+
의 농도가 높아질수록 CaCO3

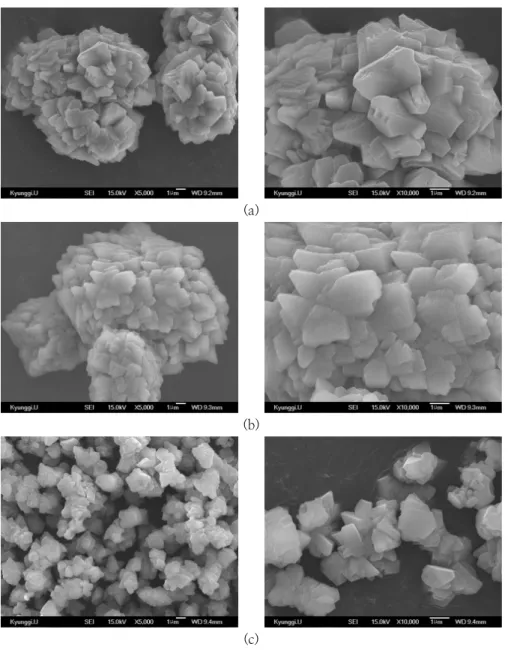

결정화가 빨(a)
(b)
(c)
Fig. 7. Results of SEM data.
((a) pH 11.5, (b) pH 11.0, (c) pH 10.5).
라져 입경은 작아질 것으로 사료된다.
본 연구를 통해 버려지는 산업부산물의 재활용 및 지구온난화의 주범인 이산화탄소를 포집, 고정 함으로써 환경 친화적인 기술은 물론 이를 통해 생성된 침강성 탄산칼슘을 산업자원으로 재활용 할 수 있을 것으로 사료된다. 다만, 현재 MEA를 사용한 CO
2
포집을 하고 있어 포집단가가 높고,생성되는 CaCO
3
의 판매가가 그에 미치지 못해 당장의 현장적용은 힘들다. 하지만 향후 탄소배출 권 거래가 활성화 되고, MEA를 대체할 수 있는 저단가의 CCS(Carbon dioxide Capture and Storage) 기술적용이 가능해지면 현장 적용이 가 능할 것으로 사료된다.감사의 글
본 논문은 2013년도 국토교통부 및 국토교통 과학기술진흥원으로부터 지원받은 과제의 내용 및 결과물로서 이에 감사드립니다. 과제번호 : 13건설연구R02
References
1. Greenhouse Gas Inventory & Research Center of Korea “National Greenhouse Gas Inventory Report of Korea”, 2015.
2. Lee H.J., “An Experimental Study on the Alkali-activated Slag Cement using Recycling Water of Ready mixed Concrete”,
Hanyang University
, Master’s Thesis (2011).3. Sandrolini, Franco. and Franzoni, E., “Waste wash water recycling in ready-mixed concrete plants”,
Cement and Concrete Research
, 31, 485-489 (2001).4. Korean Standards Association, “KS F 4009 Ready-mixed Concrete”, 2011.
5. Kim, H.-Y. and Kang, B.-H, “The Study on Recovering Hydration Ability of Ready-Mixed Concrete Sludge according to Various Calcining Condition”,
Journal of The Architectural Institute of Korea Structure & Construction
, 22(12), 71-78 (2006).6. Choi, Y.-C., Moon, G.-D. and Cho, B.-S., “A Study on the Automatic Measurement of Solid Content in Recycled Water in Ready Mixed Concrete Plant”,
Journal of the Korean society of safety
, 29(4), 123-131 (2014).7. Lim, Y.H., Lee, J.Y., Choi, C.S., Hong, B.U., Park, J.W., Lee, D.Y. and Park, B.H., “Study on liquid carbonation using the recycling water of ready-mixed concrete”,
J. of Korean Oil Chemists’ Soc.
, 30(4) 770-778 (2013).8. Lim, Y.H., Lee, J.Y., Shin, J.R., Choi, C.S., Hong, B.U., Kang, H.J. and Park, B.H., “An experimental study on preparation of precipitated calcium carbonate using Ca component dissolution characteristics and liquid carbonation by the industrial byproducts”,
J. of Korean Oil Chemists’s Soc
., 32(1) 116-126 (2015).9. Robert, J.H., “An Investigation of some Sterically Hindered Amine as Potential Carbon Dioxide Scrubbing Compounds”,
Ind. Eng. Chem. Res
., 36(5), 1779-1790 (1997).10. Kim, Y.E., Lim, J.A., Jeong, S.K., Yoon, Y.I., Bae, S.T. and Nam, S.C.,
“Comparison of Carbon Dioxide Absorption in Aqueous MEA, DEA, TEA, and AMP Solution”,
Bull. Korean Chem Soc
., 34(3), 783-787 (2013).11. Park, S.W., Min, J.H., Lee, M.G., Jo, H.Y. and Park, J.W., “Characteristic of CO
2
fixation by Chemical conversion to carbonate salts”,Chemical Engineering Journal
, 231, 287-293 (2013).12. Hwang, J.W., Lee, Y. and Lee, D.H.,
“Morphological Change of Precipitated Calcium Carbonate by Reaction Rate in Bubble Column Reactor”,
Korean Chem.
Eng. Res
., 47(6), 727-733 (2009).13. Park, S.W., Lee, M.G. and Park, J.W.,
“CO
