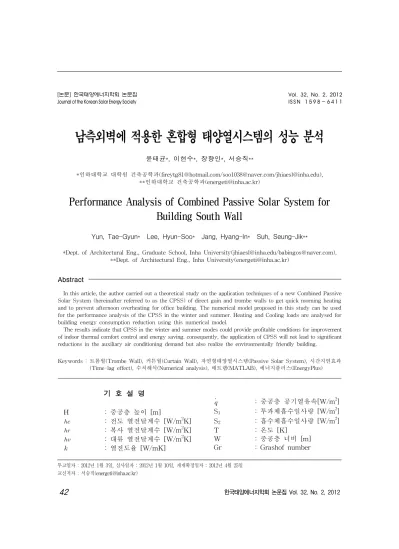

남측외벽에 적용한 혼합형 태양열시스템의 성능 분석
윤태균*,이현수*,장향인*,서승직**
*인하대학교 대학원 건축공학과(fireytg81@hotmail.com/soo1038@naver.com/jhiaesl@inha.edu),
**인하대학교 건축공학과(energeti@inha.ac.kr)
Performance Analysis of Combined Passive Solar System for Building South Wall
Yun,Tae-Gyun* Lee,Hyun-Soo* Jang,Hyang-In* Suh,Seung-Jik**
*Dept.ofArchitecturalEng.,GraduateSchool,InhaUniversity(jhiaesl@inha.edu/babingos@naver.com),
**Dept.ofArchitecturalEng.,InhaUniversity(energeti@inha.ac.kr)
Abstract
Inthisarticle,theauthorcarriedoutatheoreticalstudyontheapplicationtechniquesofanew CombinedPassive SolarSystem (hereinafterreferredtoastheCPSS)ofdirectgainandtrombewallstogetquickmorningheating andtopreventafternoonoverheatingforofficebuilding.Thenumericalmodelproposedinthisstudycanbeused fortheperformanceanalysisoftheCPSSinthewinterandsummer.HeatingandCoolingloadsareanalysedfor buildingenergyconsumptionreductionusingthisnumericalmodel.
TheresultsindicatethatCPSSinthewinterandsummermodescouldprovideprofitableconditionsforimprovement ofindoorthermalcomfortcontrolandenergysaving.consequently,theapplicationofCPSSwillnotleadtosignificant reductionsintheauxiliaryairconditioningdemandbutalsorealizetheenvironmentallyfriendlybuilding.
Keywords:트롬월(TrombeWall),커튼월(CurtainWall),자연형태양열시스템(PassiveSolarSystem),시간지연효과 (Time-lageffect),수치해석(Numericalanalysis),매트랩(MATLAB),에너지플러스(EnergyPlus)
기 호 설 명
H :중공층 높이 [m]
:전도 열전달계수 [W/m2K]
:복사 열전달계수 [W/m2K]
:대류 열전달계수 [W/m2K]
:열전도율 [W/mK]
:중공층 공기열유속[W/m2] S1 :투과체흡수일사량 [W/m2] S2 :흡수체흡수일사량 [W/m2] T :온도 [K]
W :중공층 너비 [m]
Gr :Grashofnumber
[논문] 한국태양에너지학회 논문집 Journal of the Korean Solar Energy Society
Vol. 32, No. 2, 2012 IS S N 1 5 9 8 - 6 4 1 1
투고일자 :2012년 1월 3일,심사일자 :2012년 1월 10일,게재확정일자 :2012년 4월 25일 교신저자 :서승직(energeti@inha.ac.kr)
Nu :Nusseltnumber Pr :Prandtlnumber Ra :Rayleighnumber
:방사율
:투과율
:밀도 [kg/m3]
:Stefan-Boltzmann상수
1.서 론
1.1연구 배경 및 목적
자연형 태양열시스템은 열관리가 용이하고 경제적이며 쾌적할 뿐만 아니라 건축계획적 수법만으로도 태양에너지의 취득과 보존을 충분히 운용할 수 있다.그러나 벽의 부피가 커지고 조망이 결핍되며 구조적인 역할을 겸 용하지 못하면 시공비가 증가하게 되어 현재 는 거의 활용되고 있지 못하는 실정이다.
또한,건물의 유리 외피 면적이 커질수록 직달 일사 유입으로 인한 열적 불쾌감,불쾌 현휘와 같은 문제점이 발생할 수 있으며 유리 외피의 높은 열관류율과 이를 통한 일사 투과 는 과도한 냉방에너지 사용을 초래하여 친환 경 건축물 달성에 걸림돌이 된다.
이에 본 연구에서는 자연형 태양열시스템 인 직접획득형과 간접획득형의 단점을 보완 하고 장점을 극대화할 수 있도록 건축적 기법 의 요소 기술을 응용한 혼합식 자연형 태양열 시스템(CombinedPassiveSolarSystem ;이하 CPSS라 한다)을 제안하였다.
1.2연구 방법 및 범위
본 연구는 시스템 설계를 위해 다양한 조건 에서의 시스템 성능을 분석하고 시스템 적용 에 따른 건물 에너지 성능을 평가하였다.이 를 위해 이론적인 체계 및 신뢰성이 검증된 수치적 방법과 상용 건물에너지 해석프로그 램을 이용해 연구를 수행하였다.
시스템 성능에 영향을 미치는 설계인자들
에 대해 수치해석적 방법을 통해 분석한 후, 이를 통해 얻어진 결과를 최적시스템의 선정 된 단위모델에 확정하였고,EnergyPlus를 활용 해 열성능 지표인 연간 냉ㆍ난방부하의 변화패 턴과 건물에너지요구량을 분석하여 제안한 시 스템의 타당성을 검증하였다.
2.CPSS의 제안
2.1시스템 개요
제안한 외피 형태는 그림 1과 같이 남측 외 피 파사드에 자연형 태양열 시스템을 혼합하 였다.남동측에 설치된 커튼월은 오전의 일사 유입을 촉진하고,남서측에 설치된 트롬월은 과열을 방지하며 주간에 축열된 태양열이 야 간이나 흐린 날에 서서히 방출되도록 할 것이 다.이는 시간지연효과와 실내온도 변화폭을 줄여 높은 수준의 열쾌적감을 실에 제공할 수 있으며,트롬월의 단점인 채광과 조망을 동시 에 만족시킬 수 있을 것으로 기대된다.
그림 1.혼합된 자연형 태양열 시스템의 개념평면도
2.2시스템 운영방식
그림 2는 CPSS 남서측 트롬월의 계절별 운영 모드를 나타낸 것이며,기대효과는 다음 과 같다.
(a)여름철 주ㆍ야간 :실내 유입구를 닫아 중공층 공기의 실내 유입을 차단하고,건물전 면부 상부 유출구를 열어서 중공층 내의 공기 를 건물 밖으로 배기한다.이는 여름철 과도
한 일사에 의한 실내의 과열을 방지할 수 있다.
(b)겨울철 주간 :실내 유입구를 열어 축열 된 열을 실내로 유입시키고 건물전면부 상부 유출구는 닫아 시스템을 통한 유 입 열류를 증가시켜 시스템 효율을 높 여준다.
(c)겨울철 야간 :중공층 내의 차가운 공기 가 역류되는 것을 막기 위해 실내쪽 유 입구에 댐퍼를 모두 닫아 중공층을 폐 쇄시킨다.
그림 2.계절별 운용 모드
3.시스템 해석
CPSS의 설계인자들에 대한 성능을 분석하 기 위해 그림 3과 같이 전도,대류,및 복사 등 의 복합된 경계조건을 갖는 열전달 수치모델 을 해석하였다.이론적 분석을 단순화하기 위 한 기본 가정은 다음과 같다.
1)X축 방향의 온도구배만을 고려한 1차원 비정상 상태 열전달 문제로 간주하였다.
2)중공층 공기 이외의 재료의 물성치는 온 도변화와 무관하다.
3)모든 표면은 회색체로 간주하였다.
4)지표면 온도는 외기온도와 동일하다.
5)흡수체에 흡수되는 일사량 계산 시 음영 의 영향은 무시한다.
3.1열평형방정식
시스템 해석을 위한 열평형방정식은 남서 측 트롬월의 경우 다음과 같이 크게 여섯 부
분(투과체 외측,투과체 내측,유체 유동공간, 축열체 외표면,축열체 내부,축열체 내표면) 으로 나누어 수립하였다.매스월의 경우 중공 층 공기 유동이 없는 경우로 간주하여 해석하 였고 커튼월의 경우 유체 유동공간 및 축열체 를 제외한 투과체 외측과 투과체 내측으로만 나누어 수립하였다.
그림 3. 트롬월 시스템 수치모델
(1)
(2)
(3)
(4)
(5)
(6)
식(3)의 q는 자연대류로 인해 공기에 전달 되는 열유속(heatflux)을 나타내며 식(7)에 의해 계산된다.여기서 γ는 ‘평균온도근사계
수’로 Ong과 Chow가 제안한 0.74를 사용하 였다.1)질량유량 m은 식(8)에 의해 계산할 수 있으며,무차원상수 C과 C는 Trombe 등이 제안한 8과 2를 사용하였다.2)
q
(7)
∙ ∙
(8)
3.2열전달계수의 계산 3.2.1전도열전달계수
1)외측 커버의 전도 열전달 계수
(9)
2)축열체의 전도 열전달 계수
(10)
3.2.2대류열전달계수
중공층의 대류열전달계수는 중공층과 실 내·외의 공기 유동 유무에 따라 구분하며,식 (11)～(15)을 이용하여 계산할 수 있다.
1)중공층을 통한 공기 유동이 있는 경우3)
∙ N u (11)
① Ra ≤ 인 경우
N u Pr
Ra
(12)
② Ra 인 경우
1) K.S.Ong,C.C.Chow,Performance of a solar chimney,Solar Energy,Vol.74,pp.1-17,2003.
2)Trombe,F.,Robert,J.F.,Cabanot,M.,and Sesolis,B.,Concrete WallstoCollectandHoldHeat,SolarAge,Vol2,pp13-19,1977.
3)S.W.ChurchillandH.Chu,“Correlationequationsforlaminarand turbulentfreeconvection from a verticalplate",Int.J.Heatand MassTransfer,Vol.18,pp.1323∼1329,1975.
N u pr
Ra
(13)
2)중공층을 통한 공기 유동이 없는 경우4)
∙ N u (14)
N u Max Ra Ra(15)
실내․외의 대류전달계수는 다음 식(16)～ (19)을 이용해 계산하였다.
(16)
∙ N u (17)
N u Ra Gr ≤ (18) N u Ra Gr ≤ (19)
3.2.3복사열전달계수
∙ ∙ ∙ (20)
∙ ∙ ∙ (21)
∙
(22)
∙ ∙ ∙ (23)
∙ ∙ ∙ (24)
∙ ∙ (25)
3.3수치해석 및 재료의 물성값
일사,대류 및 복사가 복합된 경계조건을 갖는 식(1)∼(6)의 열평형 방정식은 유한차 분법(Finite-DiifferencceMethod)중 시간 간격의 제한이 없고,수치적으로 안정적인 음해법(Implicit)을 이용하여 이산화하였다.
이산화된 방정식의 해는 역행렬법을 이용 하여 MATLAB으로 해를 구했으며 재료의 물성치는 다음 표 1과 25)와 같다.
4)G.D.Raithby,K.G.T.HollandsandT.E.Unny,“Analysisofheat transferby naturalconvectionacrossverticalfluidlayers",J.heat transfer,Vol.99,pp.287∼293,1977.
5)YunusA.Cengel.HeatTransferA PracticalApproach
구분 재료명 두께 [mm]
열전도율 [W/m·K]
밀도 [kg/m³]
비열 [J/kg·K]
흡 수 율
방 사 축열벽 율
(내부)콘크리트 300 1.7 2400 795
0.7 0.8 축열벽
(외부) 0.9 0.9
표 1.재료의 물성치
구분 두께
(mm)
U-Value
(W/m²K) SHGF 남서측
(커튼월)
이중로이
유리 3/13/3 1.785 0.598 남동측
(트롬월)
로이유리 3 3.484 0.658 투명유리 3 5.894 0.861
표 2.유리의 물성치
4.설계인자별 성능분석(수치해석 결과) 4.1건물방위각에 따른 최적 설치각도 건물외피각도 따른 연간일사량은 EnergyPlus 에서 제공되는 인천지역 기상데이터를 가공하여 사용하였다.겨울철 최대한 많은 일사량을 받고 여 름철 적은 일사량을 받는 방위각은 정남측이지만, 본 시스템의 특징상 오전 오후로 나누어서 일 사량을 분석한 결과 표3과 같이 남동·남서방 향 각각 10°가 최적의 각도로 분석되었다.
각도 [°]
남동측오전 (9시∼12시) [W/m²]
남서측오후 (13시∼16시) [W/m²]
남동측전체 (7시∼17시) [W/m²]
남서측전체 (7시∼17시) [W/m²] 0 2213.39 1609.46 3900.88 3900.88 10 2355.12 1848.19 3841.61 3841.61 20 2319.49 1823.20 3665.63 3665.62 30 2319.19 1742.80 3378.26 3378.25 표 4.동지 때 건물 방위각에 따른 수직면 누적직달일사량
4.2투과체 재료
그림 4는 동절기(12월〜2월) 남서측(축열 벽)투과체 재료에 따른 평균일 시간별 축열벽 의 표면온도를 나타낸 것이며,남동측 커튼월 은 로이복층유리를 기준으로 하였다.투명유 리가 로이유리보다 약 0.7℃정도 높지만,그 차이가 경미하게 나타났다.전반적으로 비슷
한 패턴을 보이는 것은 투명유리가 적외선을 차단시키지 못하지만 축열체에서의 충분한 열 흡수가 이루어지기 때문인 것으로 판단된다.
그림 4.투과체 재료에 따른 평균일 시간별 표면온도
4.3중공층 두께
중공층 두께가 증가하면 투과체와 축열체 외표면이 받는 일사량은 동일해 중공층이 받 는 열전달량은 동일한 반면 중공층의 열전달 은 증가하여 중공층의 평균온도가 하락하고 유속이 감소하는 것으로 판단된다.또한 선행 연구 ‘집열판과 PV가 혼합된 지붕 일체형 태 양챔버 시스템의 응용’6)과 ‘지하 공간의 환기 를 위한 태양굴뚝 시스템의 응용’7)에서 유체 유동공간 두께별 온도 변화의 분석결과를 참 조하여 0.2m로 결정하였다.
4.4시스템 형태
그림 5는 동절기(12월〜2월)시스템형태에 따른 축열벽 평균 내표면온도의 시간별 변동 특성을 나타낸 것이다.앞서 분석된 최적각도 와 투과체 재료를 적용한 트롬월(Trombe Wall)과 매스월(MassWall),커튼월(Curtain Wall)로 비교 대상으로 나누었다.트롬월과 매스월의 경우 일사가 없는 야간이나 새벽에 커튼월에 비해 최대 3∼5℃이상 높게 분석되
6)이현수,집열판과 PV가 혼합된 지붕 일체형 태양챔버 시스템의 응용, 공학석사학위 청구논문,인하대학교 대학원 건축공학과,2005.
7)장향인,지하 공간의 환기를 위한 태양굴뚝 시스템의 응용,공학석사학 위 청구논문,인하대학교 대학원 건축공학과,2010.
었으며,약 1.9∼2.1℃정도의 작은 온도 변화 폭을 나타냈다.
그림 5.동절기 시스템 형태별 평균표면온도
5.분석 및 고찰
이상의 고찰 결과,네트워크 환기법을 이용하 여 중공층의 공기 유동을 실제건물과 유사하게 모사할 수 있는 EnergyPlus를 활용해 열성능 지표인 연간 냉ㆍ난방부하의 변화패턴과 건물 에너지요구량을 분석하여 제안한 시스템의 그 타당성을 검증하였다.
5.1단위 모델 및 분석조건 1)단위 모델
대상 건물은 산업자원부(現,지식경제부)에서 제시한 업무형 건물의 표준모델,기준층 1span 에 해당하는 폭 7.8m,깊이 11.5m을 참조하여 아래 그림 6과 같이 단위모델을 선정하였다.
그림 6.CPSS 단위모델
2)중공층과 실내 노드
CPSS의 남서측 간접획득형 부분은 댐퍼
개폐에 따른 중공층 기류 이동을 모사하기 위 해 그림 6과 같이 상중하 중공층 노드와 하나 의 존으로 모델링하였다.계절별 운용에 따른 댐퍼 및 가상개구부의 개폐와 공기의 유동은 airflow network를 이용해 모델링하였으며, 중공층의 공간 사이의 경계면은 ‘Material:NoMass' 를 적용하고,‘EffectiveLeakageArea'를 통하여 노드 간의 기류 유동을 구현하였다.침기면적에 대한 정확 한 값은 측정하기 매우 어렵기 때문에 ASHRAE Handbook(2001)에 제시하는 값을 사용하였다.
3)주요 입력값
실내 부하요소는 인체부하,조명부하,장비부 하로 나누어 사무소 건물의 중간 발열 수준으로 산업자원부의 에너지 절약형 건물의 성능인증 을 참고하여 표 5와 같이 입력하였으며,인체, 조명,기기시스템 스케줄은 ASHRAE(2004)의 값을 사용하였다.
내부발열조건
인체발열 2.18W/㎡ 조명발열 10.5W/㎡ 기기발열 10.5W/㎡ 표 5.부하계산을 위한 설정조건
건물부하는 기계 시스템을 정의할 필요가 없으며,요구되는 실내 열공급(열제거)이 이 상적인 시스템에 의해 이루어진다고 가정하 는 ‘IdealLoadsAirSystem’를 이용하여 계산 하였다.다음 표 6은 비교대상으로 선정된 외 피시스템이며 재료의 물성값은 표1,표2와 동 일한 값을 사용하였다.
외피
System 남동측 외피 형태 남서측 외피 형태 case1
(Reference Sys.)
커튼월 커튼월
case2 매스월 매스월
case3 매스월 커튼월
CPSS 트롬월 커튼월
표 6.비교대상으로 선정된 외피 시스템
5.2수치해석과 시뮬레이션 비교 분석 건물에너지사용량 예측 도구로서 EnergyPlus 적용성에 대한 검증을 위해서 수치해석과 비교해 보았다.그림 7과 같이 동절기 축열벽 내표면 평 균온도 분포를 보면 기존 커튼월의 경우 거의 일 치하는 것으로 나타났고,CPSS적용시 온도분포 의 패턴은 비슷하나 EnergyPlus가 수치해석 결 과보다 평균 약 2℃정도 낮은 것으로 나타났다.
그림 7.수치해석과 시뮬레이션 동절기 축열벽 내표면온도
5.3건물에너지 절감 효과 1)난방부하
그림 8은 겨울철 각 시스템별 난방부하 및 피크부하를 나타낸 것이다.CPSS는 기준모 델(Case1)과 비교하여 볼 때 약 1,695kWh의 난방부하 절감효과를 나타내고 약 2 kW의 피크부하를 줄일 수 있을 것으로 분석되었다.
기준모델 대비 CPSS는 35.5%,Case2는 6.6
%,Case3은 24.9%의 절감율을 보인다.
그림 8.겨울철 대안별 난방부하 및 피크부하
2)냉방부하
그림 9는 여름철 각 시스템별 냉방부하 및 피크부하를 나타낸 것이다.CPSS를 적용하 였을 경우 연간 냉방부하량은 약 8,890kWh 로 기준모델 대비 약 14.5% 절감되는 것으로 분석되었고 Case2는 기준모델 대비 약 37.9
% 절감율을 보여 연간 냉방부하량이 가장 많 이 절감되는 것으로 분석되었다.
그림 9.여름철 대안별 냉방부하 및 피크부하
3)에너지 요구량
대안별 시스템에 따른 총 에너지요구량과 건 물단위면적당 에너지요구량 및 절감율은 그림 10과 같다.CPSS는 기준모델 대비 총에너지요 구량이 약 21.72GJ감소되었고 절감율은 19.9
%이며,건물면적당 에너지요구량은 약 119.06 MJ/m²절감효과 있는 것으로 분석되었다.
그림 10. 대안별 시스템에 따른 에너지요구량
6.결 론
본 연구에서는 건물외피를 통한 열손실을 저감하고 건물의 에너지 효율을 극대화할 수 있도록 건축적기법의 요소 기술을 응용한 CPSS를 제안하였으며 그 결과를 요약하면 다음과 같다.
(1)일사취득의 특성에 따라 남측외피의 최적 각도를 분석한 결과 남동ㆍ남서 각각 10°
로 결정하였다.
(2)남서측(축열벽)투과체 재료에 따른 축열 성능을 비교해본 결과 로이유리보다 열관 류율 값이 2배 높은 투명유리를 사용하여 도 축열성능에는 큰 차이가 없었다.
(3)중공층의 두께가 0.2m이상이 되면 취득 열량 측면에 있어 다소 불리하여 중공층 두께를 0.2m로 결정하였다.
(4)CPSS모델과 커튼월의 축열성능을 비교 ㆍ분석한 결과 축열 효과뿐만 아니라 시 간지연효과 측면에서도 커튼월보다 약 5 시간 이상 우수한 것으로 나타났으며 온 도편차도 줄어들어 실내 열쾌적범위에 가깝게 나타났다.따라서 용량형 벽체의 특성을 효과적으로 이용한 자연형 태양 열 건물을 구현하는 것으로 판단된다.
(5)가로 20m *세로 10m *높이 3m인 단 위모델에 CPSS를 적용하여 냉ㆍ난방부하 를 비교한 결과 기준모델 대비 최대 1,695 kWh의 부하절감과 약 2kW의 피크부하 절감효과를 나타내고,냉방부하는 기준모 델 대비 최대 1,505kWh 부하절감과 약 1.6kW의 피크부하 절감효과를 나타낸다.
(6)CPSS는 기준모델 대비 총에너지요구량 은 21.72GJ감소되었고 절감율은 19.9%이며, 건물면적당 에너지요구량은 약 119.06MJ/m² 감소되었고 19.9%의 절감율을 나타낸다.
향후 이 시스템은 커튼월 건물의 에너지 절 감을 위한 대안으로서의 역할을 하리라 사료
되며,실용화를 위한 Mock-up실험을 통한 검증 연구를 수행할 예정이다.
후 기
본 연구는 인하대학교의 연구비지원으로 수행되었음.
참 고 문 헌
1.Ong,K.S.,Chow,C.C.,Performanceofa solarchimney,SolarEnergy,Vol.74, pp.1-17,2003.
2.Trombe,F.,Robert,J.,Cabanot,M.,and Sesolis,B.,ConcreteWallstoCollectand HoldHeat,SolarAge,Vol2,pp.13-19,1997. 3.ASHRAE (2001),ASHRAE Handbook
Fundamentals.Atlanta:AmericanSociety ofHeating,RefrigeratingandAir-Conditioning Engineers,Inc.
4.ASHRAE(2004),ASHRAEEnergyStandard forBuildingsExceptforLow-RiseResidential Buildings,Atlanta:American Society of Heating,RefrigeratingandAir-Conditioning Engineers,Inc.
5.산업자원부,에너지절약형건물의 성능인증 에 관한 연구,2001.
6.서승직 외,건축환경공학,일진사,2004. 7.YunusA.Cengel,HeatTransfer:APractical
Approach,2ndEd.,McGraw -Hill,2006.
8.최영우,이경회,자연형 태양열 시스템의 적정 규모 계획에 관한 연구,1989.
