Influence of the Cooling Rate on the Phase Precipitation of Super Duplex Stainless Steel

슈퍼 듀플렉스 스테인리스강의 응고·냉각 시 상석출에 미치는 냉각속도의 영향

장은석·김기영·김석준^† 한국기술교육대학교 에너지 신소재 화학공학부

Influence of the Cooling Rate on the Phase Precipitation of Super Duplex Stainless Steel

Eun Seok Jang, Ki Young Kim and Suk Jun Kim^†

School of Energy·Materials·Chemical Engineering, Korea University of Technology & Education, Cheonan 330-708, Korea

Abstract

This work presents the effect of the cooling rate on the precipitation of super duplex stainless steel. Specimens of super duplex stainless steel with a specific composition were cooled at various cooling rates after being melted at 1550^oC in a directional solid- ification furnace. Ferrite (δ), Austenite (γ), Sigma (σ), and Chi (χ) phases were precipitated when the cooling rate was lower than 0.22 K/s. When the cooling rate was 0.22 K/s or faster, σ and χ phases were not precipitated.

Key words : Duplex stainless steel, Solidification, Precipitate, Cooling rate

1. 서 론

최근 해양 플랜트 산업이 발전함에 따라 열악한 환경에서 우수한 성능을 나타내는 슈퍼 듀플렉스 스테인리스강이 많이 사용되고 있다[1-3]. 듀플렉스 스테인리스강은 δ상과 γ상의 2 상으로 이루어진 스테인리스강으로 내식성이 뛰어나고 기계적 성질과 용접성이 우수하여 최근 여러 분야에 사용되고 있다.

그 중에서 스테인리스강의 내식성을 평가하는 내공식지수 PREN (Pitting resistance equivalent number) 값이 40이상 인 스테인리스강을 슈퍼 듀플렉스 스테인리스강으로 분류하며, 기존의 듀플렉스 스테인리스강보다 내식성 및 기계적 성질이 우수하여 그 사용범위가 확대되고 있다. 이와 같이 2상 슈퍼 듀플렉스 스테인리스강은 내식성이 현저히 개선되는 특성으로 인해 주로 내식성에 대한 연구가 주로 이루어졌다[4-8]. 하지 만 슈퍼 듀플렉스 스테인리스강은 Cr과 Mo등의 합금원소가

다량으로 첨가되어 주조 공정에서 σ상과 χ상 등 기계적 성질 과 내식성을 저하시키는 상들이 석출된다[9-12]. 이러한 상들 의 석출을 억제하기 위해 기존의 문헌에서는 합금을 1000^oC 이상의 온도에서 용체화 열처리 한 뒤 냉각속도를 조절하는 방법으로 상의 석출을 억제하는 연구가 이루어졌으며, 약 1 K/

s 이상의 냉각속도에서 σ상과 χ상의 석출되지 않는다고 알려 져 있다[13]. 하지만 용체화 열처리 없이 주조 후 냉각이 연 속적으로 이루어지는 과정에서 듀플렉스 스테인리스강 응고 시 석출 상에 대한 연구 및 강을 열화 시키는 상의 석출을 억제 하는 방법에 대한 연구는 찾아보기 힘들다. 슈퍼 듀플렉스 스 테인리스강의 주조 응고 시 σ상과 χ상 석출 온도구간(600~

1100^oC)에서 σ상과 χ상의 석출 억제 방법에 대한 정량적인 연구가 필요하기 때문에 본 연구에서는 슈퍼 듀플렉스 스테인 리스강의 응고 냉각 시 상 변화와 이후 이어지는 냉각 과정에 서 냉각속도에 따른 석출 상의 변화를 조사하였다.

Received: Mar. 2, 2015 ; Revised: Mar. 30, 2015 ; Accepted: Apr. 2, 2015

†

Corresponding author: Suk Jun Kim (Korea Univ. of Tech. & Education) Tel: +82-41-560-1328, Fax: +82-41-560-1360

E-mail: [email protected]

Journal of Korea Foundry Society 2015. Vol. 35 No. 2, pp. 023~028 http://dx.doi.org/10.7777/jkfs.2015.35.2.023 pISSN 1598-706X / eISSN 2288-8381

© Korea Foundry Society, All rights reserved.

This is an Open-Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License (http://creative-

commons.org/licenses/by-nc/3.0) which permits unrestricted non-commercial use, distribution, and reproduction in any medium, provided the

original work is properly cited.

2. 실험 방법

본 연구에서는 Table 1과 같은 조성의 합금을 사용하였으며, RRE_W 식(%Cr + 3.3 × (%Mo + 0.5%W) + 16 × %N) 으로 계 산한 PREN 값은 47.8로 슈퍼 듀플렉스 스테인리스강으로 분 류된다[9].

실험 합금 주조 공정에서 응고 시 석출되는 상을 조사하기 위해 상용 소프트웨어인 JmatPro 6.0을 이용하여 석출상의 종 류와 각 상의 석출 온도를 계산하였다. 또한 실험 합금의 실 제 가열 및 냉각 시 액상선온도(Tl), 고상선온도(Ts) 온도를 파악하기 위하여 시차열분석(Differential Thermal Analysis, DTA)을 실시하였으며, 실험 방법은 질소 분위기에서 1550^oC 까지 분당 10^oC로 가열한 뒤 30분 유지하여 시편을 완전 용 융 시키고 다시 상온까지 냉각시키며 측정하였다.

실험합금 응고 후 냉각 시 냉각속도에 따른 상 석출 거동 을 관찰하기 위해 Bridgeman-type 일방향응고로를 사용하였고 사용한 일방향응고로의 모식도는 Fig. 1과 같으며, 성장속도를 다양하게 변화시켜 냉각속도를 조절하였다. 일방향응고 시편은 실험합금을 용융시킨 뒤 직경 5 mm의 쿼츠 튜브로 흡인하여

봉상의 시편으로 제작하였으며 제작된 봉상의 시편을 직경 5 mm, 길이 1000 mm의 Al2O₃ 튜브에 삽입한 뒤 일방향응고 로에 설치하고 1550^oC까지 가열하여 용융시킨 후 시편을 로 내에서 하강시키는 방법으로 냉각하였다. σ, χ상 석출 온도구 간인 600~1100^oC에서 냉각속도에 따른 조직 변화를 관찰하기 위해 Fig. 2의 I 구간에서 실험합금을 1550^oC의 온도에서 용 융 시킨 후 II 구간에서 1050^oC까지 0.14 K/s의 냉각속도로 로냉시키고, III 구간에서 1050^oC부터 600^oC까지 성장속도를 조절하여 0.01~0.82 K/s 로 냉각하였다. 온도가 600^oC에 도달 하면 급냉 하여 시편을 연마한 뒤 광학현미경과 전자현미경을 이용하여 미세구조를 관찰하였다. XRD 분석은 CuKa 타겟을 이용하여 1 degree/min으로 측정하였고, 주조 응고 시 냉각속 도에 따른 석출 상을 분석하였다.

3. 실험 결과 및 고찰

3.1 실험합금의 시차 열분석 및 전산모사를 이용한 석출 상 온도 계산

실험합금의 DTA 분석 결과를 Fig. 3에 나타냈다. 실험 합 금의 Ts 와 Tl, 온도는 가열 시 각각 1379.1^oC, 1447.7^oC이 고 냉각 시에는 1367.8^oC, 1433^oC이다.

Fig. 4는 실험합금의 응고 과정 중 석출 상을 JmatPro를 이용하여 계산한 결과이다. 계산 결과 실험 합금용융 후 냉각 시 1416.4^oC (T_l)에서 δ상이 생성되면서 응고가 시작되고 온 도가 하강함에 따라 δ상의 양이 증가하다가 1370.8^oC (T_s)에서 δ상의 양이 감소하면서 γ상이 생성되기 시작하고 γ상의 양이

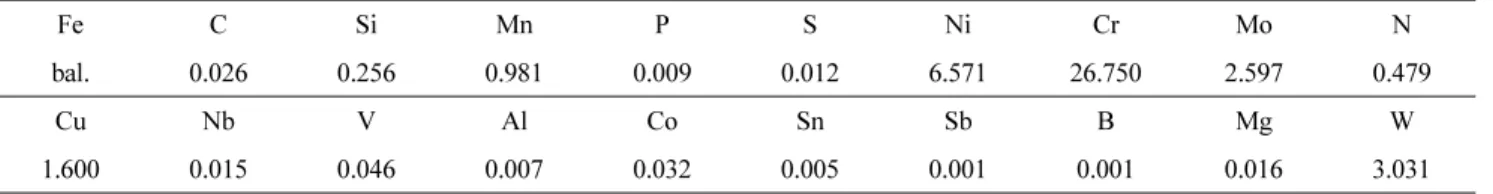

Table 1.

Fe C Si Mn P S Ni Cr Mo N

bal. 0.026 0.256 0.981 0.009 0.012 6.571 26.750 2.597 0.479

Cu Nb V Al Co Sn Sb B Mg W

1.600 0.015 0.046 0.007 0.032 0.005 0.001 0.001 0.016 3.031

Fig. 1.

Fig. 2.

점차 증가한다[11]. 이후 냉각이 진행됨에 따라 δ상의 공석 반 응으로 σ상과 γ2상이 형성되기 시작하고 956.9^oC에서 σ상이 석출하며 그 양이 610^oC까지 약 35%까지 증가하다가 서서히 감소하는 것을 알 수 있다. 실험결과와 JmatPro의 Tl, T_s 온 도의 차이는 JmatPro가 지원하지 않는 합금 원소인 Sn, Sb, B, Mg 중 δ상를 안정화 시키는 Sn과 Sb 원소의 영향인 것 으로 사료된다.

3.2 응고 후 냉각속도에 따른 조직

실험 합금의 응고 후 연속 냉각 시 σ상과 χ상 석출 온도 구간(600~1100^oC)에서 냉각속도에 따른 광학 미세 조직을 Fig. 5에 나타냈다. Fig. 5(a)의 0.01 K/s의 느린 냉각속도에서 기지에 다량의 σ상이 관찰되었으나 Fig. 5(b),(c)와 같이 냉각 속도가 증가할수록 기지의 σ상의 양이 감소하였으며 Fig.

5(d)~(h)의 0.22 K/s 이상의 냉각속도에서는 기지에 σ상이 관 찰되지 않고 듀플렉스 스테인리스강의 대표 형태인 δ상과 γ상

의 2상 조직으로 나타났으며 δ상의 양은 냉각속도가 빨라질수 록 증가했다. 기존 문헌에 나타나 있는 슈퍼 듀플렉스 스테인 리스강의 σ상 석출 임계 냉각속도(0.4~1 K/s)보다 실험합금의 σ상 석출 임계 냉각속도가 느린 이유는 문헌 조성과 본 연구 에서 사용된 합금 조성의 차이 때문으로 생각된다. 실험합금은 상용 슈퍼 듀플렉스 스테인리스강인 SAF2507 합금보다 Mo 함 량이 1.5 wt%가량 적고 Ni의 함량은 0.5 wt% 적으며 SAF2507 합금에 포함되어 있지 않은 W의 함량이 3 wt%이다. W의 함 량이 기존의 상용 듀플렉스 스테인리스강보다 높으며 W가 Mo보다 확산계수가 낮기 때문에 W이 더 많이 첨가된 실험 합금에서 σ상의 형성속도가 느리기 때문이다[14]. 동일시편을 냉각속도에 따른 상 석출 변화를 SEM을 이용하여 분석해보 았으며 SEM으로 관찰한 냉각속도에 따른 실험합금 석출상의 이미지를 Fig. 6에 나타냈고 SEM-EDX를 이용하여 분석한 석출 상들에 대한조성을 Table 2에 나타내었다. 냉각속도 0.01 K/s에서 σ상과 χ상이 관찰되었으며, σ상은 Mo 5.21 wt%

Fig. 3.

^{Fig. 4.}

Fig. 5.

와 W 5.66 wt%로 함량이 높고 Ni은 3.02 wt%로 함량이 적 고 χ상은 Mo 9.07 wt%와 W 13.57 wt%로 함량이 매우 높 다. 냉각속도가 빨라질수록 σ상과 χ상은 관찰되지 않고 δ상과 Ni을 안정화 원소로 갖는 γ상의 2상 조직으로 관찰되는 것을 확인할 수 있었다. χ상은 매우 느린 냉각속도에서만 석출되기 때문에, Fig. 6(a)에서 보듯이 냉각속도 0.01 K/s로 냉각한 시 편의 경우 χ상이 석출되었지만 냉각속도 0.05 K/s의 Fig.

6(b)에서 χ상이 석출되지 않았다[15]. Ferrite scope를 이용하 여 냉각속도에 따른 δ상 함량을 측정한 결과는 Fig. 7에 나 타냈다. 0.01 K/s의 느린 냉각속도에서는 σ상의 존재로 인하여 δ함량이 약 24%로 낮게 존재하나 냉각속도가 빨라질수록 δ의 양이 점차 증가하는 것을 알 수 있었고, δ함량이 40% 이상으 로 증가하지 않는 것을 알 수 있었다.

응고 후 연속 냉각 시 냉각속도에 따른 석출 상을 확인하 기 위하여 냉각속도가 가장 느린 0.01 K/s 시편과 가장 빠른 0.82 K/s 시편의 결정구조를 XRD로 분석한 뒤 비교하였다.

응고 후 σ, χ상 석출온도구간(600~1000^oC)에서 냉각속도가 0.01 K/s 일 때 Fig. 8(a)과 같이 σ, γ, δ상이 검출되었다[16- 21]. 이는 Fig. 5에 나타낸 광학현미경 조직에서 관찰된 상과 일치하는 것을 알 수 있으며, Fig. 6의 SEM 이미지에서 관 찰된 상의 종류와 동일하다. SEM에서 관찰된 χ상이 XRD 분석에서 검출되지 않은 것은 χ상에서 회절된 X-ray 강도가 낮기 때문이다[22]. 0.82 K/s의 빠른 냉각속도 시편을 XRD 분석한 결과 Fig. 8(b)와 같이 γ상과 δ상이 나타났고, 느린 냉각속도와는 달리 σ상은 석출되지 않았다.

Table 2.

wt.% C Cr Mn Fe Ni Cu Mo W

σ 12.58 26.79 0.74 46.01 3.02 5.21 5.66

χ 16.89 19.12 0.53 36.73 1.68 10.46 14.59

γ 13.54 22.84 0.89 49.77 6.99 1.48 1.87 2.67

δ 12.96 24.55 0.65 50.11 3.18 0.75 3.36 4.44

γ2 15.16 19.33 0.94 50.17 8.56 2.11 1.69 20.4

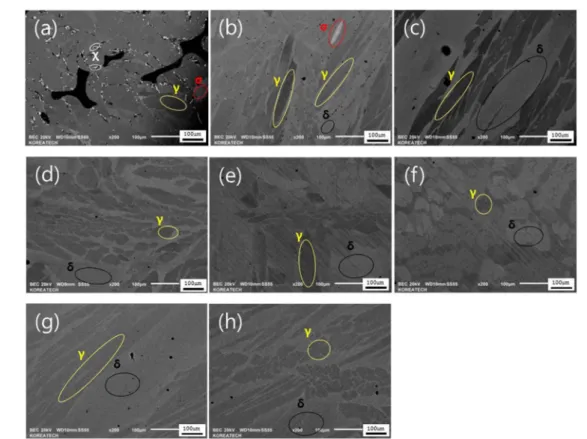

Fig. 6.

4. 결 론

PREN 50급 슈퍼 듀플렉스 스테인리스강의 주조 시 냉각속 도에 따른 상 석출 변화를 관찰한 결과 다음과 같은 결론을 얻을 수 있었다.

1) 실험합금을 다양한 냉각속도로 응고시켰을 때 600~

1000^oC 온도구간에서 냉각속도에 따라 δ, γ, σ, χ상의 여러

가지 상들이 석출하는 것을 확인하였다.

2) 실험합금 용해 후 연속 냉각 시 냉각속도가 느릴 때 σ 상과 χ상이 석출되었으며 냉각속도가 0.22 K/s 보다 빠를 때 σ상과 χ상이 석출되지 않았다.

3) 실험합금 용해 후 연속 냉각된 시편에 대하여 XRD와 SEM-EDX 분석 결과 0.22 K/s 이하의 냉각속도에서 δ, γ, σ, χ상이 석출되나 그 이상의 냉각속도에서 σ, χ상이 석출은 일어나지 않고 δ, γ상이 석출되었으며, 각 석출상의 조성을 확 인하였다.

4) 실험합금 용해 후 연속 냉각 시 δ상 함량은 냉각속도가 빠를수록 증가하지만 약 38% 이상으로는 증가하지 않았다.

감사의 글

본 연구는 ‘지식경제 산업융합원천기술개발사업(No. 100- 42657)’ 및 2014년도 한국기술교육대학교 신임교수 연구비 지 원에 의하여 수행되었기에 이에 감사드립니다.

References

[1] Kang CY and Kim SL, J. of Korean Society for Heat Treatment, “A Study of the Precipitation of σ Phase in Super Duplex Stainless Steel”, 14 (2001) 123-129.

[2] Nilson JO, J. Mat. Sci. Technol., “Super duplex stainless steels”, 8 (1992) 685-700.

[3] Nam SE, Park YS, Hwang CH and Kim YS, J. of the Korean Inst. of Metals, “Effects of Cold Work and Heat Treatment on the Corrosion Resistance and Mechanical Properties of Some Duplex Stainless Steels”, 25 (1987) 484-491.

[4] Kim HJ, Park SH, Lee SK and Sung JH, J. of the Korean Inst.

of Metals, “Effect of Austenite Distribution on the Tensile Properties and Stress Corrosion Resistance on a Duplex Stainless Steel”, 29 (1991) 303-312.

[5] Park YS, Kim ST, Kim IS and Song CB, Me. Mater. Int,

“Effects of rare earth metal addition and aging treatment on the corrosion resistance and mechanical properties of super duplex stainless steels, 8 (2002) 309-318.

[6] Wang HS, Mat. Trans., “Effect of welding variables of cooling rate and pitting corrosion resistance in super duplex stainless weldments”, 3 (2005), 593-601.

[7] Hwang HJ and Park YS, Mat. Trans., “Effects of heat treatment on the phase ratio and corrosion resistance of duplex stainless steel”, 50 (2009) 1548-1552.

[8] Elhoud AM, Renton NC and Deans WF, Int J Adv Manuf Technol, “The effect of manufacturing variables on the corrosion resistance of a super duplex stainless steel”, 52 (2011) 451-461.

[9] Gunn RN, “Duplex Stainless Steels: Microstructure, Pro- perties and applications”, Abington Publishing (1997) 16.

[10] Pohl M, Storz O and Glogowski T, Microsc Microanal,

“Effect of Sigma-Phase Morphology on the Properties of Duplex Stainless Steels”, 11 (2005) 230-231.

[11] Jayachitra R, Muthupandi V and Vijayalakshmi K, Inter-

Fig. 7.

rates.

Fig. 8.

(a) 0.01 K/s, (b) 0.82 K/s.

national Journal of Scientific and Research Publications,

“Characterization of Duplex Stainless Steel Heat-Treated at 1300^oC”, 2 (2012) 1-6.

[12] Deng B, Jiang YM, Gao J and Li J, J ALLOY COMPD,

“Effect of annealing treatment on microstructure evolution and the associated corrosion behavior of a super-duplex stainless steel”, 493 (2010) 461-464.

[13] WANG XF, CHEN WQ and ZHENG HG, Iron & Steel,

“Influence of Cooling Rate on Precipitated Phase of Super Duplex Stainless Steel”, 44 (2009) 63-66.

[14] Hong SH and Han YS, J.of the Korea Inst. of Met. & Mater.,

“The Effect of σ Phase on Superplasticity of W-Containing Duplex Stainless Steels”, 33 (1995)

[15] Escriba DM, Materna-Morris E, Plaut RL and Padilha AF, MATERIAL CHARACTERIZATION, “Chi-phase precipita- tion in duplex stainless steel”, 60 (2009) 1214-1219.

[16] Yuan XJ, Kang CY and Kim MB, MATERIALS CHARAC- TERIZATION, “Microstructure and XRD analysis of brazing joint for duplex stainless steel using a Ni-Si-B filler metal”, 60 (2009) 923-931.

[17] Olaseinde OA, Merwe JV and Lesley Cornish, Adv. Chem

Engineer. Sci, “Characterization and Corrosion Behavior of Selected Duplex Stainless Steels in Acidic and Acidic- Chloride Solution”, 4 (2014) 89-93.

[18] Jeon SH, Kim HJ and Park YS, Corrosion science, “Effects of inclusions on the precipitation of chi phases and intergranular corrosion resistance of hyper duplex stainless steel”, 87 (2014) 1-5.

[19] Martins M and Casteletti LC, MATERIALS CHARAC- TERIZATION, “Sigma phase morphologies in cast and aged super duplex stainless steel”, 60 (2009) 792-795.

[20] Martins M and Forti LRN, MATERIALS CHARAC- TERIZATION, “Effect of aging on impact properties of ASTM A890 Grade 1C super duplex stainless steel, 59 (2009) 162-166.

[21] Kwon KH, Nah YS, Yoo WD, Lee JH and Park YH, J. Met.

Mater, “Effects of the cooling rate after annealing treatment on the microstructure and the mechanical properties of super- duplex stainless steel”, 50 (2012) 735-743.

[22] Zhang Z, Zhang H, He L, Han D, Jiang Y and Li J, J. Mate. Sci Technol, “Precipitation evolution in duplex stainless during isothermal aging at 700^oC”, 4 (2014) 451-457.
