Analysis of the Relationships according to the Frame (f/s) Change of Cine Imaging in Coronary Angiographic System: With Focus on FOV
Enlargement and Live Zoom
Won Hyo Kim,1,2 Jong-Nam Song,1 Jae-Bok Han1,*
1Department of Radiology, Dongshin University
2Cardiovascular Center, Mokpo Hankuk Hospital
Received: November 27, 2018. Revised: December 26, 2018. Accepted: December 31, 2018
ABSTRACT
This study aimed to investigate the difference of X-ray exposure by comparing and analyzing absorbed dose according to changes in the number of frames in coronary angiography, also depending whether the zoom mode is FOV enlargement or Zoom Live. Moreover, for appropriate frame selection measures for examination, including the effect of frame change on the image quality, were sought by measuring the noise strength expressed by the standard deviation (SD), the signal to noise ratio (SNR) and contrast to noise ratio (CNR). The study was conducted with an anthropomorphic phantom on an angio-system. The linear relationship between the frame rate and the radiation dose was evident. On the contrary, the indices of image quality (SD, SNR, and CNR) were almost constant irrespective of the number of frames. The difference depending on the zoom mode was not statistically significant for DAP, air kerma, and SD (p > 0.05). However, SNR and CNR were statistically different between FOV enlargement and Zoom Live. In conclusion, since the image quality was not degraded significantly with the decreasing frame rate from 30, 15, to 7.5 f/s and the radiation dose evidently decreases in almost exactly linear proportion to the decreasing frame rate, the number of frames per second needs to be maintained as low as reasonably achievable. As for the dependence on the zooming mode, the Live Zoom mode showed statistically significant improvement in the image quality indices of SNR and CNR and it justifies active use of the Live Zoom mode which enables real-time image enlargment without additional radiation dose.
Keywords: Dose area product, live zoom, frame per second, signal to noise ratio, contrast to noise ratio
Ⅰ. INTRODUCTION
관상동맥질환은 서구적인 식생활의 변화로 인한 비만, 흡연, 그리고 노인 인구의 증가로 인해 급증 하고 있는 추세이다. 발생기전으로는 관상동맥의 내부 벽이 혈전이나 죽상반이 생겨서 혈관이 좁아 짐으로써 혈액이 제대로 흐르지 못하게 하는 관상 동맥 협착은 심장 발작, 협심증 및 심근경색증 등 으로 발전하게 된다. 이러한 환자는 관상동맥조영 술(CAG; Coronary Angiography)을 시행하여 협착
또는 폐색 정도와 부위, 범위, 측부순환의 평가, 수 술 후 우회로의 개통 여부 등을 관찰하여야 한다.
최근 관상동맥 CT 조영술과 같은 비침습적 진단 기술이 발전하였지만, CAG는 관상동맥의 죽상경 화반을 판정하는 확진적 검사법이다. CAG에 의하 여 관상동맥질환으로 진단된 후 치료 방법에는 약 물요법과 더불어 경피적 관상동맥 중재술(PCI;
Percutaneous Coronary Intervention)이 시술의 간편 성, 국소 마취, 짧은 재원 기간 및 회복 기간 등의 장점으로 그 시술이 점점 늘어나고 있다.[1] 하지만,
관상동맥 질환의 진단과 치료에 필요한 CAG와 PCI는 전리 방사선인 X선에 의한 실시간 동영상을 보면서 시행하기 때문에 방사선 노출이 필수적으 로 수반된다. 특히, 복잡한 중증의 환자의 경우 진 단 및 시술 시간이 증가되고, 그 시간에 비례하여 피폭도 증가하게 된다. 또, 예전에는 개흉 수술의 적응증인 질병들도 최근 중재술의 발달에 따라 비 침습적인 중재에 의존하는 것도 피폭 증가에 기여 를 하고 있다.[2] 이런 요인들을 감안하면 미국 내 방사선 치료를 제외한 의료 행위에 의한 총 방사선 량의 40%가 심장내과에서 발생되고 있다는 보고가 설득력을 가지게 된다.[3]
X선관으로부터 방출된 총 에너지인 선량면적곱 (DAP; Dose-Area Product)는 환자에게 직접적인 영 향을 미칠 뿐만 아니라, 주로 환자에 의하여 산란 된 X선이 측면으로 시술자에게 피폭되므로 환자와 시술자 모두의 피폭 여부와 정도를 결정짓는 것은 DAP라 할 수 있다.[4,5] 이 DAP의 중요한 결정 요인 으로는 투시 영상과 씨네(cine) 영상을 획득하는 과 정에서의 초당 프레임 수(f/s; Frame Rate)이다. 초 당 프레임 수는 7.5, 10, 15, 30 f/s 선택이 가능하나, 되도록 낮은 f/s를 사용하는 것이 가장 간편하게 피 폭 선량을 감소할 수 있는 방법이다.[6] 하지만, 시 술자의 입장에서는 영상 화질의 저하로 인하여 양 질의 중재시술 결과를 얻지 못할 위험을 우려하므 로 ALARA (As Low As Reasonably Achievable) 원 칙에 입각하여 결정하여야 한다.
그리고, 혈관 조영장비의 제조회사에서는 피폭 선량을 감소시키는 기술을 상시적으로 개발하여 출시하고 있다. 관상동맥과 그 주요 병변인 협착은 미세한 구조이므로, 특정 부위를 확대하여 영상화 하는 경우가 CAG와 PCI에서 자주 발생한다.
본 연구에선 CAG 시 씨네 촬영을 7.5, 15, 30 f/s 으로 했을 때의 영상 화질에 나타나는 노이즈의 세 기를 밝기 값의 표준편차(Standard Deviation)으로 측정하였고, 신호 대 잡음비(SNR; Signal to Noise Ratio)와 대조도 대 잡음비(CNR; Contrast to Noise Ratio)를 계산하였다. 추가적으로 f/s 변화에 따른 DAP의 변화를 확인하고, Live Zoom과 FOV 확대를
보고자 하였다.
Ⅱ. MATERIAL AND METHODS
1. 실험 장비 및 대상
혈관 조영 검사 장비(Infinix-i 8000C, Canon Medical Systems Corporation, Otawarashi, Japan)를 이용하여 검사하였으며 영상의 화질 척도인 SD, SNR, CNR을 획득하기 위해 RadiAnt DICOM viewer (Medixant, Poznan, Poland)를 이용하였다.
대상으로는 Fig. 1과 같이 인체의 흉부 모형 팬텀 (LungMan, Kyoto Kagaku, Tokyo, Japan)를 사용하였 다. 본 팬텀은 원래 폐 기도와 실질에 해당하는 부 분이 포함되어 있으나, 이는 컴퓨터 단층촬영(CT;
Computed Tomography)에서 삼차원적으로 가시화하 는 데에는 유용하나 이차원 투시 영상에서는 과다 한 구조물의 표시로 인하여 화질 평가에 적합하지 아니하며 이를 제외하고 폐에 해당하는 영역은 빈 공간으로서 촬영하였다.
Fig. 1. Chest model phantom (LungMan, Kyoto Kagaku): (Left) Imaging of Radiography (Right) Photographs taken in this study.
인체의 관상동맥은 지속적으로 움직이는 기관이 므로 실질적인 모사를 위하여 심박동 수를 조절할 수 있는 맥동형 관상동맥 팬텀(Mocomo, Fuyo Corporation, Tokyo, Japan)을 사용하였다. 이 팬텀은 아크릴 재질의 원통형 구조로 되어 있으며, 안쪽의 직경 3 ~ 4 mm의 투명한 튜브에 모사 관상동맥을
있다. 본 연구에서는 맥동수가 느린 환자, 정상인 환자 및 빠른 환자를 모사하기 위하여 45, 60, 75 bpm (beat per minute)으로 설정하고 촬영하였다.
Fig. 2. Pulsatile coronary artery phantom (Mocomo, Fuyo Corporation): (Left) Coronary angiography device
and phantom, (Right) Coronary anastomosis.
2. 검사 방법 및 측정 방법
씨네 촬영을 7.5, 15, 30 f/s으로 설정하였고, 씨네 영상의 공통 촬영 조건으로는 두께 2.0 mm의 알루 미늄 필터, 관전압과 관전류는 자동 설정 모드에 의 하여 결정되었다. 선량 측정은 10초씩 5번 촬영에 의하여 이루어졌고, 그 평균값을 대푯값으로 설정되 었다. 마지막으로 확대 모드는 FOV 확대에서는 지 름 7인치로 설정하였고, Live Zoom 모드에서는 가장 가까운 값인 지름 6.7인치로 설정하였다.
선량 측정을 위하여 각각의 경우 5회 촬영하여 DAP와 기준 에어 커머의 평균값을 기록하였다. 화 질의 척도인 SD, SNR, CNR의 계산을 위하여 아래 와 같이 동일한 위치에 일정한 크기의 관심 영역 (ROI; Region of Interest)을 각 영상 위에 설정하였다.
Fig. 3의 영상에서 나타났듯이 잡음 신호의 세기 는 갈비뼈를 피하여 주로 폐의 영역에 해당하며 흰 색 화살표에 의하여 표시되는 ROI의 밝기 값은 SD 를 활용하였다.
SNR의 신호는 갈비뼈에 포함되며 Fig. 3의 검은 색 화살표에 의하여 표시되는 ROI의 밝기 값에 해 당하며 CNR를 계산하는데 필요한 대조도는 폐의 밝기 값과 갈비뼈의 밝기 값의 차이의 절댓값에 해 당한다. 이는 Eq. (1), Eq. (2)와 같다
Fig. 3. ROI setting for image quality evaluation in chest simulated phantom images.
(1)
(2)
맥동형 관상동맥 팬텀은 아래 Fig. 4와 같이 잡음 신호의 세기는 물 영역의 SD로 폐의 영역에 해당 하며 흰색 화살표에 의하여 표시되는 ROI의 밝기 값의 SD를 활용하였다.
Fig. 4. Setting the region of interest for image quality assessment in pulsed coronary phantom projection.
흉부 모형 팬텀의 대표적인 획득 영상은 Fig. 5와 같다.

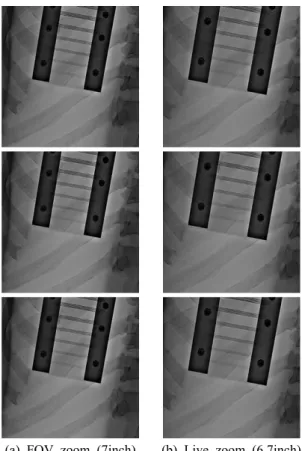

(a) FOV zoom (7inch) (b) Live zoom (6.7inch) Fig. 5. Magnification mode and change in frame rate per second: (top) 7.5 f/s, (middle) 15 f/s (bottom) 30 f/s.
Ⅲ. RESULT
1. 초당 프레임 수의 변화에 따른 선량
흉부 모형 팬텀의 씨네 영상 획득의 초당 프레임 수를 7.5, 15, 30 f/s로 설정하였을 때, 선량 측정의 결과를 아래 Table1과 같다. 초당 프레임 수가 7.5, 15, 30 f/s로 2배씩 증가함에 따라 FOV 확대와 Live Zoom 모두 피폭 선량의 척도인 DAP와 기준 에어 커머도 2배씩 증가하는 선형 연관성을 보였다.
Table 1. DAP and reference air kerma according to varying frame rate and zooming modes of Cine acquisition
f/s 7.5 15 30
Zoom FOV Live FOV Live FOV Live
DAP 15.9 13.5 31.1 26.8 59.2 51.4
Air
맥동형 관상동맥 모형 팬텀의 피폭 선량 척도는 Table 2와 같다. 맥박이 45 bpm, 60 bpm 및 75 bpm 모두에서 DAP와 에어 커머 두 가지 척도가 프레임 레이트가 7.5에서 15, 15에서 30으로 대략 2배씩 선 형적인 관계로 증가하였다.
Table 2. DAP and reference air kerma according to varying frame rate and zooming modes of Cine acquisition of pulsatile coronary phantom
bpm
f/s 7.5 15 30
Zoom FOV Live FOV Live FOV Live
45
DAP 111.
0 78.6 193.
3 142.
7 386.
5 281.
6 Air
Kerma 11.2 8.6 19.5 15.7 39.1 30.9
60
DAP 99.6 73.2 194.
5 142.
8 394.
5 282.
1 Air
Kerma 10.1 8.0 19.7 15.7 39.9 30.9
75
DAP 99.4
6 73.2 193.
8 142.
7 394.
0 279.
6 Air
Kerma 10.0 8.0 19.6 15.6 39.8 30.7
f/s: frames per second, DAP: Dose Area Product
2. 초당 프레임 수의 변화에 따른 화질
흉부 모형 팬텀의 씨네 영상 획득의 초당 프레임 수를 7.5, 15, 30 f/s로 설정하였을 때, 화질의 척도 인 DAP, 표준 에어 커머 및 SD를 측정한 결과는 Table 3과 같다. 선량 측정 결과가 초당 프레임 수 에 정확히 비례하여 증가한 것과 대조적으로 화질 평가의 척도인 SD, SNR 및 CNR은 크게 변하지 않 은 채 모두 일정한 값을 유지하였다.
Table 3. Signal intensity, standard deviation, SNR, and CNR according to varying frame rate and zooming modes of Cine acquisition
f/s 7.5 15 30
Zoom FOV Live FOV Live FOV Live
Lung 132.2 135.1 132.4 134.8 132.8 135.2 Bone 123.2 125.1 123.4 125.0 123.7 125.2
SD 2.77 2.68 2.80 2.59 2.79 2.74
SNR 44.5 46.7 44.1 48.3 44.3 45.7
CNR 3.25 3.73 3.21 3.78 3.26 3.65
맥동형 관상동맥 모형 팬텀의 씨네 영상 획득의 초당 프레임 수를 7.5, 15, 30 f/s로 설정하였을 때, 화질의 척도인 SD, SNR 및 CNR는 Table 4와 같다.
Table 2와 같이 선량 측정 결과가 초당 프레임 수 에 대체적으로 비례하여 증가한 것과 대조적으로 화질 평가의 척도인 SD, SNR 및 CNR은 크게 변하 지 않은 채 모두 일정한 값을 유지하였다.
3. 확대 모드에 따른 선량 및 화질
Table 1 ~ Table 4에 따르면 피폭 선량의 척도인 DAP와 에어 커머 모두 FOV 확대보다 Live Zoom 에서 일관되게 감소되었다. 이러한 경향은 흉부 모 형 팬텀과 맥동형 관상동맥 모형 팬텀에 대하여 공 통되었으나, 흉부 모형 팬텀의 경우에는 통계적으 로 유의미하지 않은 반면에, 후자의 팬텀의 경우에
는 통계적으로 의미가 존재하였다(p<0.001).
화질 잡음 세기의 척도인 SD는 FOV 확대에 비 하여 Live Zoom에서
한 가지 경우 (7.5 f/s의 프레임 레이트와 45 bpm 인 맥동형 관상동맥 모형 팬텀)를 제외하고 일관되 게 감소하였으나, 통계적 유의미한 차이를 보이지 는 않았다(p>0.05). SNR도 이 한 가지 경우(7.5 f/s 의 프레임 레이트와 45 bpm인 맥동형 관상동맥 모 형 팬텀)를 제외하고 Live Zoom 모드가 FOV 확대 모드에 비하여 일관되게 증가하였고, 그 경향은 통 계적으로 유의미하였다(p<0.01). CNR은 모든 경우 에 대하여 FOV 확대보다 Live Zoom에서 개선된 결과를 통계적으로 유의미한 차이와 함께 보였다 (p<0.001).
Table 4. Signal intensity, standard deviation, SNR, and CNR according to varying frame rate and zooming modes of Cine acquisition
bpm
f/s 7.5 15 30
Zoom FOV Live FOV Live FOV Live
45
water 104.4 101.7 103.1 102.7 104.0 102.1
vessel 67.0 53.6 57.9 55.2 58.2 53.4
SD 2.9 3.5 3.6 3.4 3.9 3.5
SNR 28.5 27.6 25.4 27.7 23.7 27.9
CNR 12.8 13.8 12.5 13.9 11.8 14.1
60
water 105.1 103.5 104.8 104.4 105.7 104.1
vessel 59.4 56.1 58.5 54.7 59.3 54.9
SD 4.0 3.8 4.1 4.1 4.1 3.7
SNR 22.7 24.6 22.1 23.2 22.2 25.5
CNR 11.4 12.4 11.2 12.1 11.3 13.2
75
water 105.4 104.5 107.1 104.0 105.2 102.8
vessel 60.0 53.2 59.1 55.2 56.8 53.2
SD 4.4 3.9 4.0 3.9 4.8 4.2
SNR 20.3 24.8 22.5 24.5 19.4 23.1
CNR 10.2 13.2 11.9 12.6 10.1 11.8
SD: standard deviation, SNR: signal to noise ratio, CNR: contrast to noise ratio
Ⅳ. DISCUSSION
환자 및 시술자의 엑스선 노출 저감방안으로 CAG의 검사와 PCI의 시술 시간을 단축시키는 것 이 필수적이나, 진단 및 처치의 일정 수준을 유지 하기 위하여 시간 단축에는 한계가 있다. 즉, 진단 과 처치의 목적에 부합하는 합리적이면서 최저 수 준의 선량을 유지하는 ALARA[7] 원칙에 항상 유념 하여야 한다. 이 원칙은 1990년 National Council on Rdiation Protection and Measurement (NRCP) 보고서 에서 발표되었으며, 다음과 같은 세 가지 의료 피 폭에 대한 방사선 방어의 기본 방침에 의하여 구현 된다.[7] 즉, 행위의 정당화(Justification), 방어의 최 적화(Optimization)과 개인의 선량 한도(Individual Dose Limitation)에 관한 언급이다.
한편 영상 저장이 목적인 씨네 촬영과 동적 움직 임을 주로 보여주는 투시 검사의 특성이 서로 다르 기 때문에 어느 한 가지만의 촬영 방법으로 진단과 처치의 전과정을 진행할 수도 없다. 하지만, 선명한 영상 화질을 저장하는 씨네 영상 획득이 실시간 투 시 영상보다 고선량을 요하는 것이 일반적이므로 씨네 영상의 초당 프레임 수를 감소하는 시도가 전 체 피폭 선량의 감소에 심대한 영향을 미칠 것으로 사료된다.
본 연구에서는 씨네 영상 획득에 있어서 초당 프 레임 수의 변화가 피폭 선량의 척도인 DAP와 기준 에어 커머와 선형적 관계가 있음을 인체 모형 팬텀 을 이용하여 보였다. 그러나 화질의 척도인 잡음의 세기와 SNR이나 CNR에 영향을 받지 않기 때문에, 화질의 큰 저하 없이 초당 프레임 수를 감소시키는 것이 가능하다는 결론을 얻었다. 이러한 화질 평가 에 대한 관심은 CT 및 일반 촬영에 대하여는 수행 되었으나,[8,9] CAG에서의 화질 평가의 예는 많지 않아서 연구 방향의 결정에 있어서 중요한 도움이 되었다.
그런 의미에서 피폭 선량의 두 가지 척도인 DAP 와 에어 커머가 Live Zoom 모드에서 FOV 확대 모 드에 비하여 일관되게 감소하였다. 그 경향은 통계 적 의미가 있는 것은 예상한 결과였고, 다만 그로
화질 척도 중 하나인 잡음의 세기를 비교하였을 때 에 흉부 모형 팬텀과 맥동형 관상동맥 모형 팬텀에 서 한 가지 경우(7.5 f/s이면서 45 bpm)를 제외하고 일관되게 FOV 확대 모드에 비하여 Live Zoom 모 드에서 감소하였다. 비록 통계적으로 유의미한 차 이를 보이지 않았으나 그 경향과 반대되는 유일한 경우가 매우 느린 맥박(45 bpm)의 환자와 매우 느 린 프레임 레이트(7.5 f/s)이므로 실질적인 의미가 있다고 볼 수 없다. 이는 나머지 화질의 척도인 SNR과 CNR에서 Live Zoom 모드가 일관되게 향 상된 결과를 통계적 의미가 있는 경향으로 보였다 는 것에서 시사하는 바가 크다. 이는 Live Zoom에 실시간 확대 영상을 선량의 추가 부담 없이 얻을 수 있는 장점에 대한 보상으로 화질이 열화 될 것 이라는 일반적인 우려와 달리, 화질이 확실히 개선 되는 것을 발견하였다. 그 원인으로는 Live Zoom은 영상의 확대하면서 중간 위치의 화소 밝기 값을 주 위 화소들의 밝기 값들을 이용하여 보간 (Interpolation)하므로, FOV 확대와 달리 화소의 밝 기 값이 떨어지지 않는 것으로 사료된다.
부가적으로 보간 계산에 의하여 평탄화 (Smoothing) 효과에 잡음이 저감하는 긍정적 효과가 동반된다. 잡음의 세기가 SNR과 CNR의 분모에 해 당하므로, SNR과 CNR이 향상하는 결과를 가져왔 다. 그 향상의 정도가 통계적으로도 유의미하므로, 본 연구진은 Live Zoom이 실시간 확대의 장점을 유 지하면서 선량 증가나 화질 열화의 추가 부담이 존 재하지 않는 것이 명백하다. 따라서 Live Zoom을 시 술 과정에서 사용하는 근거가 되는 결론에 얻게 되 었다.
향후 연구 범위는 투시 영상과 씨네 영상 모두 동영상이므로 정지 영상에서의 화질 평가에 그치 지 않고, 동영상에서의 화질 평가를 포함할 것으로 생각된다. 이는 영상의학 전문의에 의한 주관적 평 가를 필요로 하며, 더욱 확장하여 직접 환자를 대 상으로 한 임상 시험으로 나아갈 것이다.
Ⅴ. CONCLUSION
심장 혈관 조영술의 투시 영상과 씨네 영상을 획
량과 획득 영상의 화질의 변화를 확인한 결과 다음 과 같은 결론을 도출하였다.
초당 프레임 횟수는 화질의 열화 없이 되도록 낮 게 설정하는 것이 가능하며, 확대 모드도 추가적인 선량 없이 실시간 확대가 가능한 Live Zoom 모드 를 적극적으로 활용 가능하며 이는 화질의 여러 척 도의 저하를 가져오지 않음을 알 수 있었다.
Reference
[1] S. C. Ma, H. G. Kim, B. S. Park, H. G. Goo, S. J You, S. I. Baek, Vascular and Interventional Radiology, Dai-Hak co., pp. 101-107, 2008.
[2] Pantos I, Patatoukas G, Katritsis DG, Efstathopoulos E, "Patient Radiation Doses in Interventional Cardiology Procedures," Current Cardiology Reviews, Vol. 5 No. 1, pp. 1-11, 2009.
[3] Picano E, Vano E, "The Radiation Issue in Cardiology: The Time for Aaction is Now,"
Cardiovascular Ultrasound, 2011.
[4] Wilde P, Pitcher EM, Slack K, "Radiation Hazards for the Patient in Cardiological Procedures," Heart, Vol. 85, No. 2, pp. 127-130, 2001.
[5] Neofotistou V, Vano E, Padovani R, "Preliminary reference levels in interventional cardiology,"
European Radiology, Vol. 13, No. 10, pp. 2259-2263, 2003.
[6] Pyne C, Gadey G, Jeon C, Piemonte T, Waxman S, and Resnic F, "Effect of Reduction of the Pulse Rates of Fluoroscopy and Cine-Acquisition on X-ray Dose and Angiographic Image Quality during invasive cardiovascular procedures," Circulation Cardiovascular Intervention, Vol. 7, No. 4, pp.
441-446, 2014.
[7] "National Council on Radiation Protection and Measurements, Implementation of the Principle of as low as reasonably achievable for medical and dental personnel," Bethesda:NCRP 1990; NCRP Report, No.
107, 1990.
[8] J. I. Choi, D. G. Na, H. H. Kim, Y. M. Shin, K. J.
Ahn, J. Y. Lee, "Quality Control of Medical Imaging," Korean Journal of Radiology, Vol. 50, No.
5, pp. 317-331, 2004.
[9] K. Y. Eun, K. J. Hyeon, K. J. Soo, K. C. Min,
"Comparison of computed tomography (CT) dose and image quality - Dynamic CT and Multi Detector CT center," Journal of the Korean Society of Cardio- Vascular Interventional Technology, Vol. 17, No. 1, pp. 163-172, 2014.
