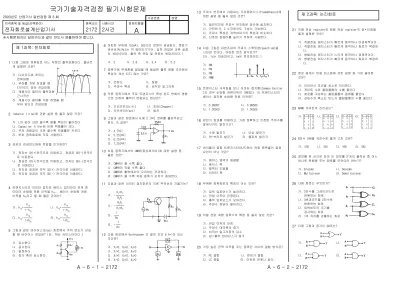

국가기술자격검정 필기시험문제
2003년도 산업기사 일반검정 제 3 회
자격종목 및 등급(선택분야) 종목코드 시험시간 문제지형별
수검번호 성명
전자회로설계산업기사 2172 2시간 A
※시험문제지는 답안카드와 같이 반드시 제출하여야 합니다.
A - 6 - 1 - 2172
제 1과목: 전자회로
다음 그림은 정류회로 어느 부분의 출력파형이다. 올바르 게 설명한 것은?
가. 다이오드에 흐르는 전류파형
나. 부하를 개방 하였을 때 다이오드 양단 전압파형 다. 캐패시터 필터의 출력파형 근사곡선
라. 캐패시터 필터를 개방 하였을 때 부하 양단의 전압파형
1
inductor filter에 관한 설명 중 옳지 않은 것은?
가. L의 값이 크면 클수록 평활 특성이 좋아진다.
나. Capaciter filter에 비해 맥동률이 크다.
다. 부하 저항값이 크면 클수록 맥동률은 커진다.
라. 반파 정류회로에 주로 사용된다.
2
상온의 진성반도체에 전압을 인가하면?
가. 전자는 양(+)전극으로 이동하고, 정공은 음(-)전극으 로 이동한다.
나. 정공은 양(+)전극으로 이동하고, 전자는 음(-)전극으 로 이동한다.
다. 전자와 정공은 모두 양(+) 전극으로 이동한다.
라. 전자와 정공은 모두 음(-) 전극으로 이동한다.
3
트랜지스터의 이미터 접지와 베이스 접지와의 관계 중 이미터 순방향 전류 이득을 hfe, 베이스 순방향 전류 이득을 hfb라고 할 때 옳은 관계는?
가. hfe= hfb
1-hfb 나. hfb= hfe 1-hfe 다. hfe=
hfb
1+hfb 라. hfb= hfe 1+hfe
4
그림과 같은 바이어스(bias) 회로에서 주위 온도가 상승 할 때 바이어스 전압은? (단, TH는 서미스터이다.) 가. 감소한다.
나. 증가한다.
다. 일정하다.
라. 증가 혹은 감소한다.
5
어떠한 부하에 15[mA], 50[V]인 전원이 공급된다. 변압기 권선비(N1/N2)는 약 얼마인가?(단, 입력 전압은 교류 실효 치 100[V]이며, 출력 측 전압 및 전류는 최대치이다.) 가. 2 나. 2.8 다. 3.4 라. 5.2
6
증폭기에 부궤환을 걸었을 때 동일한 출력 레벨 조건에서 특성이 개선 되지 않는 것은?
가. 안정도 나. 잡음
다. 주파수 특성 라. 비직선 일그러짐
7
직류 증폭기에서 주로 트랜지스터 특성 온도 변화의 영향 으로 인하여 출력이 변동되는 현상은?
가. 드리프트(Drift) 나. 초퍼(Chopper) 다. 오프셋(Offset) 라. 발진
8
그림과 같은 회로에서 RL에 2 [㎃] 전류를 흘려주려고 한다. RL 값은?
가. 4 [㏀]
나. 5.25[㏀]
다. 6.25[㏀]
라. 7.25[㏀]
9
차동 증폭기에서의 CMRR(동상제거비)에 대한 설명 중 옳은 것은?
가. CMRR이 클 수록 좋다.
나. CMRR이 작을 수록 좋다.
다. CMRR와 출력에서의 오차와는 무관하다.
라. CMRR가 클 수록 차동 증폭기 오차가 증대한다.
10
다음과 같은 이미터 접지회로의 직류 부하선의 기울기는?
가. - RL+RC
RCRL 나. -
RCRL RL+RC 다. 1
Rc 라. - 1
Rc
11
다음 회로에서 Barkhausen 의 발진 조건 β A=1이 되는 조건은?
가. X1<0, X2>0, X3>0 나. X1>0, X2<0, X3<0 다. X1>0, X2<0, X3>0 라. X1<0, X2<0, X3>0
12
A - 6 - 2 - 2172
주파수 변조에서 사용되는 프리앰퍼시스(Preemphasis)에 대한 설명 중 옳지 않은 것은?
가. 일반적으로 주파수 변조회로 앞단에 설치한다.
나. 간단한 R, C 소자로서도 구성이 가능하다.
다. 주파수 특성은 저역여파기의 특성과 비슷하다.
라. 신호대 잡음비를 높이기 위하여 사용한다.
13
다음 그림은 피변조파의 주파수 스펙트럼(spectrum)을 나타낸 것이다. 어떠한 변조 방식인가?
(단, fc는 반송파이고, fm은 변조파이다.) 가. AM
나. FM 다. PM 라. PWM
14
트랜지스터 규격집을 보니 이미터 접지형(Common Emitter )의 경우 순방향 전류이득이 199였다. 이 트랜지스터의 베이스 접지형 순방향 전류 이득은?
가. 0.99397 나. 0.99500 다. 1.00503 라. 1.00505
15
압전기 효과를 이용하고, 가장 정확하고 안정된 주파수를 발생시키는 발진기는?
가. 수정 발진기 나. 이상 발진기 다. 윈-브리지 발진기 라. 콜피츠 발진기
16
바이폴라 접합 트랜지스터(BJT)에서 전류 증폭율의 결정 요인이 아닌 것은?
가. 베이스 영역의 재결합 나. 베이스 폭
다. 컬렉터 도달율 라. 이미터 폭
17
부궤환 증폭회로의 특징이 아닌 것은?
가. 입력 임피던스가 높아진다.
나. 전압 이득이 안정된다.
다. 출력 임피던스가 낮아진다.
라. 주파수 응답이 떨어진다.
18
직렬 전압 궤환 증폭기의 특징 중 옳지 않은 것은?
가. 전압 이득의 안정 나. 주파수 대역폭의 증가 다. 비직선 일그러짐의 감소 라. 입曺출력 임피던스가 증가
19
가장 높은 전력 이득을 주는 증폭단 사이의 결합 방식은?
가. RC 결합 나. 변성기 결합
다. LC 결합 라. 이득은 언제나 같다.
20
제 2과목: 논리회로
직렬 전송 register와 병렬 전송 register의 장曺단점을 옳게 설명한 것은?
가. 직렬전송 레지스터가 빠르게 동작하나 비경제적이다.
나. 직렬전송 레지스터가 빠르게 동작하나 회로가 복잡하 다.
다. 병렬전송 레지스터가 느리게 동작하나 경제적이다.
라. 병렬전송 레지스터가 빠르게 동작하나 회로가 복잡하 다.
21
회로 설계시 비용 최소화에 관한 설명 중 가장 올바른 것은?
가. 리던던시 조건을 최소로 처리한다.
나. 게이트 수와 플립플롭의 수를 줄인다.
다. 회로를 구성하는 플립플롭의 종류를 줄인다.
라. 상태수의 축소는 반드시 플립플롭의 수를 줄인다.
22
NAND 게이트의 진리표는?
가. 나. 다. 라.
23
8진수 246을 10진수로 옳게 고친 것은?
가. 128 나. 160 다. 166 라. 182
24
정보를 한 선으로 받아 이 정보를 2n개의 출력선 중 어느 하나로 분배해 주는 회로를 무엇이라 하는가?
가. Encoder 나. Decoder 다. Multiplexer 라. Demultiplexer
25
다음 회로는 무엇인가?
가. 2진수를 그레이코드로 변환하는 회로
나. 3초과코드를 2진수로 변환하는 회로 다. 입력비트의 크기를 검사하는 회로
라. 1의 자리를 검출하는 회로
26
다음 그림과 등가인 GATE는?
가. 나.
다. 라.
27
A - 6 - 3 - 2172
변수의 수(數)가 3이라면 K-map에서 몇 개의 칸이 요구되는가?
가. 2 나. 4 다. 6 라. 8
28
RS-플립플롭의 동작 상태 중 옳지 않은 것은?
가. S=0, R=0 이면 전상태 유지 나. S=0, R=1 이면 리셋 다. S=1, R=0 이면 셋 라. S=1, R=1 이면 리셋
29
MOD-8 존슨 카운터를 설계하기 위해 필요한 플립플롭의 수는?
가. 3 나. 4 다. 6 라. 8
30
BCD 카운터의 모듈러스는?
가. 4 나. 8 다. 10 라. 16
31
전달 지연 시간이 가장 짧은 것은?
가. CMOS 나. HTL 다. ECL 라. TTL
32
인에이블 입력을 가지고 있는 디코더는 다음의 예 중 어느 것으로 사용될 수 있는가?
(단, 그림에서 AB 입력과 enable을 바꾸어서 사용) 가. Encoder
나. Multiplexer 다. Demultiplexer 라. ROM
33
불 대수식이 옳지 않은 것은?
가. x + yz = (x + y)(x + z) 나. x y z = x + y + z 다. x(x + y) = x 라. x y + y = x + y
34
JK 플립플롭에서 J와 K에 "1"의 입력을 넣어주면 어떤 플립플롭으로 동작하는가?
가. RS 플립플롭 나. T 플립플롭 다. D 플립플롭 라. M/S 플립플롭
35
8진수 224를 2진수로 변환하면?
가. 010010100 나. 010010101 다. 010010110 라. 010010111
36
아래 논리회로의 동작 상태는?
(단, A, B=입력, y=출력) 가. NOT 게이트
나. EX-OR 게이트 다. NOR 게이트 라. NAND 게이트
37
전가산기 회로에는 (A)개의 입력과 (B)개의 출력이 있다.
알맞는 것은?
가. A=3, B=1 나. A=2, B=3 다. A=3, B=2 라. A=2, B=1
38
Toggling 상태를 이용한 플립-플롭 형태는?
가. RS 플립-플롭 나. D 플립-플롭 다. JK 플립-플롭 라. T 플립-플롭
39
회로를 간략화 하면?
가. 나.
다. 라.
40
제 3과목: 회로이론
다음 그림과 같이 R=1[Ω ],L=1[H]인 직렬회로에 V=1[V]의 전압을 가하고 t=0때 스위치 S를 닫았다. t=τ (시정수)때 의 전류 i(τ )는 몇 [A]인가?
가. 1 나. 0.707 다. 0.632 라. 0.368
41
시간 a 만큼 옮겨진 그림과 같은 단위 계단 함수를 라플라스 변환하면?
가. 1
s e
-as 나. 1s
(1-e
-as) 다. 1-e
-as 라. 1s e
-a42
전송선로의 특성 임피던스와 부하 저항이 같으면 부하에서의 반사계수는?
가. 0 나. 0.3 다. 0.5 라. 1
43
L1=25[H], L2=9[H]인 전자결합 회로에서 결합계수 K=0.5 일 때 상호 인덕턴스 M은 몇 [H]인가?
가. 0.25 나. 7.5 다. 9 라. 11.5
44
1개의 커패시터로 구성된 회로에 정현파 전압을 인가하였 다. 이 때 용량성 리액턴스의 표현은?
가. jXC 나. -jXC 다. jXL 라. -jXL
45
A - 6 - 4 - 2172
R, L, C 직렬회로에서 공진 주파수 fo는?
가. LC의 제곱근에 반비례하여 감소 나. C에 비례하여 증가
다. L에 비례하여 증가 라. 변화없다.
46
그림과 같은 톱날파의 실효치는?
가. 25 나. 28.9 다. 35.4 라. 70.7
47
그림과 같은 어떤 정K형 필터가 있다고 할 때 이 필터는?
가. 중역필터 나. 대역필터 다. 저역필터 라. 고역필터
48
비정현파의 왜형률(歪形率)을 나타내는 식은?
가. 전 고조파의 실효치
기본파의 실효치 나. 전 고조파의 최대치 기본파의 실효치 다. 기본파의 최대치
전 고조파의 최대치 라. 기본파의 실효치 전 고조파의 실효치
49
파고율(crest factor)을 나타낸 것은?
가. 최대값 ÷ 평균값 나. 실효값 ÷ 평균값 다. 실효값 ÷ 최대값 라. 최대값 ÷ 실효값
50
공진 회로에 있어서 선택도 Q를 표시하는 옳은 식은?
(단, RLC 직렬 공진 회로임.)
가. R
ωOL 나. ωO
RL 다. ωOL
R 라. RL ωO
51
전압과 전류의 페이저가 각 V=100潮120° [V],I=50潮30°
일 때 등가 임피던스는?
가. 1+j2 나. j2 다. -j2 라. 1-j2
52
저항 R과 L의 직렬 회로에서 전원 주파수 f가 변할 때 전류 궤적은?
가. 1 상한내의 직선 나. 원점을 지나는 원 다. 원점을 지나는 반원 라. 4 상한내의 직선
53
그림과 같은 교류 브리지의 평형 조건은?
가. R1C1 = R4C4 = R2C3
나. R2C4 = R1C3, R2C1 = R4C3 다. R2C4 = R4C3, R1C3 = R2C1
라. R1C1 = R4C4, R2C3 = R1C4
54
그림과 같은 회로에서 전달함수 I(s)
E(s) 를 구하면?
가. LCs2+RCs+1 Cs 나. Cs
LCs2+RCs+1 다. C
LCs2+RCs+1 라. 1
LCs2+RCs+1
55
그림과 같은 직曺병렬 회로에서 10Ω 저항 양단에 걸리는 전압은?
가. 7
6 V 나. 7V 다. 10V 라. 70V
56
그림의 회로가 정저항 회로가 되기 위해서는 R 은 몇 [牆]이면 되는가?(단, L=9[mH], C=10[㎌]이다.) 가. 3
나. 30 다. 3 × 10-1 라. 3 × 10-2
57
복소수 3+j4의 위상은?
가. 0.9° 나. 53.1°
다. 36.9° 라. 0.6°
58
전송 파라미터에서 어드미턴스의 성질을 갖는 상수는?
가. A 나. B 다. C 라. D
59
자기 인덕턴스 L1, L2 상호 인덕턴스 M인 결합 회로의 결합계수가 1 이면 다음 중 옳은 것은?
(단, L1, L2는 두개 코일의 자기 인덕턴스임.)
가. L1L2＜M2 나. L1L2=M 다. L1L2=M 라. L1L2＞M
60
제 4과목: 전자회로설계
회로를 분석할 때 회로 소자의 초기 값은 어떠한 상태가 되어야 하는가?
가. 전부 리셋(reset) 상태 나. 전부 셋(set) 상태
다. 일부는 셋(set), 일부는 리셋(reset) 라. 아무 상태나 관계없다.
61
2003년도 산업기사 일반검정 제 3 회
자격종목 및 등급(선택분야) 종목코드 시험시간 문제지형별
수검번호 성명
전자회로설계산업기사 2172 2시간 A
※시험문제지는 답안카드와 같이 반드시 제출하여야 합니다.
A - 6 - 5 - 2172
기판의 단면 혹은 양면의 표면 위에 전자부품을 접합하여 전기적으로 도통 되도록 회로를 구성 할때 적용되는 접합 기술은?
가. 단순한 계층구조(Simple Hierarchies) 나. 표면 실장기술 (Surface Mount Technology) 다. 복잡한 계층구조(Complex Hierarchies) 라. 전자설계기술(Electron design Technology)
62
회로도 작성 부분에서 마이크로프로세서의 어드레스, 데이터를 연결하는 가장 적절한 방법은?
가. 버스선 이용 나. OFF-page connector 다. 일반연결선 라. No-connection
63
PCB의 윗면(top)과 아래면(bottom)간의 배선을 연결하기 위한 것으로 홀의 내벽을 도금하는 것은?
가. 드릴링 (drilling) 나. 패턴 형성 다. 비아 홀 (via-hole) 라. 재단 (cutting)
64
PCB 설계 난이도에 대해 옳은 것은?
가. 핀밀도 나. 부품수 다. PCB의 크기 라. 저항의 수
65
인쇄회로기판(PCB) 설계에서 Route의 선 폭을 2.54㎜로 설정하였다. mil 단위로 변환하면?
가. 1mil 나. 10mil 다. 100mil 라. 1000mil
66
PCB는 재질에 따라서 분류하는데 다음 중에서 PCB의 종류 가 아닌 것은?
가. 페놀 기판 나. 에폭시 기판 다. 세라믹 기판 라. 알루미늄 기판
67
다음 소자의 올바른 명칭은?
가. 가변 저항기 나. 가변 콘덴서 다. 가변 타이머 라. 가변 코일
68
BBT(Bare Board Test)에 의한 검사에서 적절한 방법이 아닌 것은?
가. 현미경 검사 방법 나. 도전 고무 접촉 방식 다. 핀 접촉에 의한 방법 라. 프로브 이동에 의한 방법
69
인가 전압이 증가하면 내부 온도가 상승하여 저항 값이 감소하는 성질을 가진 반도체 소자는?
가. 탄탈 콘덴서 나. 바리스터 다. 가변 코일 라. 다이오드
70
IC 취급 상 특성 설명 중 옳지 않은 것은?
가. 고온에서 사용하거나 보존해서는 안된다.
나. 절대로 최대정격을 초과하는 전압이나 역극성 전압을 가해서는 안된다.
다. 납땜 작업을 장시간 하지 말 것.
라. 반도체이므로 습도가 높은 환경에서의 보존 사용해도 상관없다.
71
다이오드 중에서 바이어스 전압에 따라 공간전하 용량이 달라지는 다이오드는?
가. 제너 다이오드(Zener Diode) 나. 액정 다이오드(LCD)
다. 터널 다이오드(Tunnel Diode) 라. 바렉터 다이오드(Varactor Diode)
72
저주파 증폭기를 설계할 때 고려하여야 할 사항이 아닌 것은?
가. 주파수 특성 나. 찌그러짐(distortion) 다. 잡음(noise) 라. 배선(wire)
73
기판 내에서 신호의 지연 현상 원인으로 가장 타당하지 않은 것은?
가. 전압차에 따른 지연 나. 배선의 길이에 따른 지연 다. 시상수의 차이에 따른 지연 라. 팬-아웃(fan-out)에 따른 지연
74
Simulation 시 필요한 데이터 정보가 아닌 것은?
가. 부품 Reference 나. Value 다. 부품 연결 정보 라. 부품 패키지
75
스키메틱(Schematic) 도면을 작성한 후, 그 도면에 있는 부품 연결정보를 인쇄회로기판(PCB) 도면으로 옮겨 주기 위하여 수행하여야 할 정보 추출작업은?
가. Gerber 나. Netlist 다. DRC 라. BOM
76
A - 6 - 6 - 2172
다음 회로 소자 중에서 PNP 타입의 트랜지스터 기호는?
가. 나.
다. 라.
77
계층적 설계 방법 설명으로 옳지 않은 것은?
가. 상위설계(Top-down) 및 하위설계(Bottom-up) 방법이 있다.
나. 시스템 설계에 주로 적용된다.
다. 잡음 강도를 줄이는 설계 방법이다.
라. 기능 블럭별 구성을 분리 설계하는 방법이다.
78
프린트 기판(PCB) 제작 순서가 올바른 것은?
가. 에칭 레지스트栓포토 마스크栓노광栓현상栓에칭 나. 에칭 레지스트栓노광栓포토 마스크栓현상栓에칭 다. 에칭栓포토 마스크栓현상栓노광栓에칭 레지스트 라. 에칭栓현상栓포토 마스크栓노광栓에칭 레지스트
79
Goal function을 수행하기 위해서 선행되어야 할 해석은?
가. Monte-calro 해석 나. parametric 해석 다. 주파수 응답 해석 라. 스펙트럼 해석
80
국가기술자격검정 필기시험문제
2003년도 산업기사 일반검정 제 3 회
자격종목 및 등급(선택분야) 종목코드 시험시간 문제지형별
수검번호 성명
전자회로설계산업기사 2172 2시간 B
※시험문제지는 답안카드와 같이 반드시 제출하여야 합니다.
B - 6 - 1 - 2172
제 1과목: 전자회로
직류 증폭기에서 주로 트랜지스터 특성 온도 변화의 영향 으로 인하여 출력이 변동되는 현상은?
가. 드리프트(Drift) 나. 초퍼(Chopper) 다. 오프셋(Offset) 라. 발진
1
주파수 변조에서 사용되는 프리앰퍼시스(Preemphasis)에 대한 설명 중 옳지 않은 것은?
가. 일반적으로 주파수 변조회로 앞단에 설치한다.
나. 간단한 R, C 소자로서도 구성이 가능하다.
다. 주파수 특성은 저역여파기의 특성과 비슷하다.
라. 신호대 잡음비를 높이기 위하여 사용한다.
2
다음 회로에서 Barkhausen 의 발진 조건 β A=1이 되는 조건은?
가. X1<0, X2>0, X3>0 나. X1>0, X2<0, X3<0 다. X1>0, X2<0, X3>0 라. X1<0, X2<0, X3>0
3
그림과 같은 회로에서 RL에 2 [㎃] 전류를 흘려주려고 한다. RL 값은?
가. 4 [㏀]
나. 5.25[㏀]
다. 6.25[㏀]
라. 7.25[㏀]
4
바이폴라 접합 트랜지스터(BJT)에서 전류 증폭율의 결정 요인이 아닌 것은?
가. 베이스 영역의 재결합 나. 베이스 폭
다. 컬렉터 도달율 라. 이미터 폭
5
다음 그림은 피변조파의 주파수 스펙트럼(spectrum)을 나타낸 것이다. 어떠한 변조 방식인가?
(단, fc는 반송파이고, fm은 변조파이다.) 가. AM
나. FM 다. PM 라. PWM
6
다음과 같은 이미터 접지회로의 직류 부하선의 기울기는?
가. - RL+RC
RCRL 나. -
RCRL RL+RC 다. 1
Rc 라. - 1
Rc
7
그림과 같은 바이어스(bias) 회로에서 주위 온도가 상승 할 때 바이어스 전압은? (단, TH는 서미스터이다.) 가. 감소한다.
나. 증가한다.
다. 일정하다.
라. 증가 혹은 감소한다.
8
부궤환 증폭회로의 특징이 아닌 것은?
가. 입력 임피던스가 높아진다.
나. 전압 이득이 안정된다.
다. 출력 임피던스가 낮아진다.
라. 주파수 응답이 떨어진다.
9
상온의 진성반도체에 전압을 인가하면?
가. 전자는 양(+)전극으로 이동하고, 정공은 음(-)전극으 로 이동한다.
나. 정공은 양(+)전극으로 이동하고, 전자는 음(-)전극으 로 이동한다.
다. 전자와 정공은 모두 양(+) 전극으로 이동한다.
라. 전자와 정공은 모두 음(-) 전극으로 이동한다.
10
압전기 효과를 이용하고, 가장 정확하고 안정된 주파수를 발생시키는 발진기는?
가. 수정 발진기 나. 이상 발진기 다. 윈-브리지 발진기 라. 콜피츠 발진기
11
어떠한 부하에 15[mA], 50[V]인 전원이 공급된다. 변압기 권선비(N1/N2)는 약 얼마인가?(단, 입력 전압은 교류 실효 치 100[V]이며, 출력 측 전압 및 전류는 최대치이다.) 가. 2 나. 2.8 다. 3.4 라. 5.2
12
B - 6 - 2 - 2172
직렬 전압 궤환 증폭기의 특징 중 옳지 않은 것은?
가. 전압 이득의 안정 나. 주파수 대역폭의 증가 다. 비직선 일그러짐의 감소 라. 입曺출력 임피던스가 증가
13
트랜지스터 규격집을 보니 이미터 접지형(Common Emitter )의 경우 순방향 전류이득이 199였다. 이 트랜지스터의 베이스 접지형 순방향 전류 이득은?
가. 0.99397 나. 0.99500 다. 1.00503 라. 1.00505
14
다음 그림은 정류회로 어느 부분의 출력파형이다. 올바르 게 설명한 것은?
가. 다이오드에 흐르는 전류파형
나. 부하를 개방 하였을 때 다이오드 양단 전압파형 다. 캐패시터 필터의 출력파형 근사곡선
라. 캐패시터 필터를 개방 하였을 때 부하 양단의 전압파형
15
가장 높은 전력 이득을 주는 증폭단 사이의 결합 방식은?
가. RC 결합 나. 변성기 결합
다. LC 결합 라. 이득은 언제나 같다.
16
inductor filter에 관한 설명 중 옳지 않은 것은?
가. L의 값이 크면 클수록 평활 특성이 좋아진다.
나. Capaciter filter에 비해 맥동률이 크다.
다. 부하 저항값이 크면 클수록 맥동률은 커진다.
라. 반파 정류회로에 주로 사용된다.
17
차동 증폭기에서의 CMRR(동상제거비)에 대한 설명 중 옳은 것은?
가. CMRR이 클 수록 좋다.
나. CMRR이 작을 수록 좋다.
다. CMRR와 출력에서의 오차와는 무관하다.
라. CMRR가 클 수록 차동 증폭기 오차가 증대한다.
18
트랜지스터의 이미터 접지와 베이스 접지와의 관계 중 이미터 순방향 전류 이득을 hfe, 베이스 순방향 전류 이득을 hfb라고 할 때 옳은 관계는?
가. hfe= hfb
1-hfb 나. hfb= hfe 1-hfe 다. hfe=
hfb
1+hfb 라. hfb= hfe 1+hfe
19
증폭기에 부궤환을 걸었을 때 동일한 출력 레벨 조건에서 특성이 개선 되지 않는 것은?
가. 안정도 나. 잡음
다. 주파수 특성 라. 비직선 일그러짐
20
제 2과목: 논리회로
다음 그림과 등가인 GATE는?
가. 나.
다. 라.
21
전달 지연 시간이 가장 짧은 것은?
가. CMOS 나. HTL 다. ECL 라. TTL
22
변수의 수(數)가 3이라면 K-map에서 몇 개의 칸이 요구되는가?
가. 2 나. 4 다. 6 라. 8
23
다음 회로는 무엇인가?
가. 2진수를 그레이코드로 변환하는 회로
나. 3초과코드를 2진수로 변환하는 회로 다. 입력비트의 크기를 검사하는 회로
라. 1의 자리를 검출하는 회로
24
전가산기 회로에는 (A)개의 입력과 (B)개의 출력이 있다.
알맞는 것은?
가. A=3, B=1 나. A=2, B=3 다. A=3, B=2 라. A=2, B=1
25
불 대수식이 옳지 않은 것은?
가. x + yz = (x + y)(x + z) 나. x y z = x + y + z 다. x(x + y) = x 라. x y + y = x + y
26
직렬 전송 register와 병렬 전송 register의 장曺단점을 옳게 설명한 것은?
가. 직렬전송 레지스터가 빠르게 동작하나 비경제적이다.
나. 직렬전송 레지스터가 빠르게 동작하나 회로가 복잡하 다.
다. 병렬전송 레지스터가 느리게 동작하나 경제적이다.
라. 병렬전송 레지스터가 빠르게 동작하나 회로가 복잡하 다.
27
B - 6 - 3 - 2172
회로 설계시 비용 최소화에 관한 설명 중 가장 올바른 것은?
가. 리던던시 조건을 최소로 처리한다.
나. 게이트 수와 플립플롭의 수를 줄인다.
다. 회로를 구성하는 플립플롭의 종류를 줄인다.
라. 상태수의 축소는 반드시 플립플롭의 수를 줄인다.
28
8진수 246을 10진수로 옳게 고친 것은?
가. 128 나. 160 다. 166 라. 182
29
RS-플립플롭의 동작 상태 중 옳지 않은 것은?
가. S=0, R=0 이면 전상태 유지 나. S=0, R=1 이면 리셋 다. S=1, R=0 이면 셋 라. S=1, R=1 이면 리셋
30
JK 플립플롭에서 J와 K에 "1"의 입력을 넣어주면 어떤 플립플롭으로 동작하는가?
가. RS 플립플롭 나. T 플립플롭 다. D 플립플롭 라. M/S 플립플롭
31
NAND 게이트의 진리표는?
가. 나. 다. 라.
32
8진수 224를 2진수로 변환하면?
가. 010010100 나. 010010101 다. 010010110 라. 010010111
33
인에이블 입력을 가지고 있는 디코더는 다음의 예 중 어느 것으로 사용될 수 있는가?
(단, 그림에서 AB 입력과 enable을 바꾸어서 사용) 가. Encoder
나. Multiplexer 다. Demultiplexer 라. ROM
34
BCD 카운터의 모듈러스는?
가. 4 나. 8 다. 10 라. 16
35
정보를 한 선으로 받아 이 정보를 2n개의 출력선 중 어느 하나로 분배해 주는 회로를 무엇이라 하는가?
가. Encoder 나. Decoder 다. Multiplexer 라. Demultiplexer
36
회로를 간략화 하면?
가. 나.
다. 라.
37
아래 논리회로의 동작 상태는?
(단, A, B=입력, y=출력) 가. NOT 게이트
나. EX-OR 게이트 다. NOR 게이트 라. NAND 게이트
38
MOD-8 존슨 카운터를 설계하기 위해 필요한 플립플롭의 수는?
가. 3 나. 4 다. 6 라. 8
39
Toggling 상태를 이용한 플립-플롭 형태는?
가. RS 플립-플롭 나. D 플립-플롭 다. JK 플립-플롭 라. T 플립-플롭
40
제 3과목: 회로이론
1개의 커패시터로 구성된 회로에 정현파 전압을 인가하였 다. 이 때 용량성 리액턴스의 표현은?
가. jXC 나. -jXC 다. jXL 라. -jXL
41
그림과 같은 어떤 정K형 필터가 있다고 할 때 이 필터는?
가. 중역필터 나. 대역필터 다. 저역필터 라. 고역필터
42
그림과 같은 톱날파의 실효치는?
가. 25 나. 28.9 다. 35.4 라. 70.7
43
그림의 회로가 정저항 회로가 되기 위해서는 R 은 몇 [牆]이면 되는가?(단, L=9[mH], C=10[㎌]이다.) 가. 3
나. 30 다. 3 × 10-1 라. 3 × 10-2
44
B - 6 - 4 - 2172
저항 R과 L의 직렬 회로에서 전원 주파수 f가 변할 때 전류 궤적은?
가. 1 상한내의 직선 나. 원점을 지나는 원 다. 원점을 지나는 반원 라. 4 상한내의 직선
45
L1=25[H], L2=9[H]인 전자결합 회로에서 결합계수 K=0.5 일 때 상호 인덕턴스 M은 몇 [H]인가?
가. 0.25 나. 7.5 다. 9 라. 11.5
46
시간 a 만큼 옮겨진 그림과 같은 단위 계단 함수를 라플라스 변환하면?
가. 1
s e
-as 나. 1s
(1-e
-as) 다. 1-e
-as 라. 1s e
-a47
전송 파라미터에서 어드미턴스의 성질을 갖는 상수는?
가. A 나. B 다. C 라. D
48
전송선로의 특성 임피던스와 부하 저항이 같으면 부하에서의 반사계수는?
가. 0 나. 0.3 다. 0.5 라. 1
49
그림과 같은 직曺병렬 회로에서 10Ω 저항 양단에 걸리는 전압은?
가. 7
6 V 나. 7V 다. 10V 라. 70V
50
자기 인덕턴스 L1, L2 상호 인덕턴스 M인 결합 회로의 결합계수가 1 이면 다음 중 옳은 것은?
(단, L1, L2는 두개 코일의 자기 인덕턴스임.)
가. L1L2＜M2 나. L1L2=M 다. L1L2=M 라. L1L2＞M
51
비정현파의 왜형률(歪形率)을 나타내는 식은?
가. 전 고조파의 실효치
기본파의 실효치 나. 전 고조파의 최대치 기본파의 실효치 다. 기본파의 최대치
전 고조파의 최대치 라. 기본파의 실효치 전 고조파의 실효치
52
전압과 전류의 페이저가 각 V=100潮120° [V],I=50潮30°
일 때 등가 임피던스는?
가. 1+j2 나. j2 다. -j2 라. 1-j2
53
공진 회로에 있어서 선택도 Q를 표시하는 옳은 식은?
(단, RLC 직렬 공진 회로임.)
가. R
ωOL 나. ωO
RL 다. ωOL
R 라. RL ωO
54
다음 그림과 같이 R=1[Ω ],L=1[H]인 직렬회로에 V=1[V]의 전압을 가하고 t=0때 스위치 S를 닫았다. t=τ (시정수)때 의 전류 i(τ )는 몇 [A]인가?
가. 1 나. 0.707 다. 0.632 라. 0.368
55
그림과 같은 회로에서 전달함수 I(s)
E(s) 를 구하면?
가. LCs2+RCs+1 Cs 나. Cs
LCs2+RCs+1 다. C
LCs2+RCs+1 라. 1
LCs2+RCs+1
56
그림과 같은 교류 브리지의 평형 조건은?
가. R1C1 = R4C4 = R2C3
나. R2C4 = R1C3, R2C1 = R4C3
다. R2C4 = R4C3, R1C3 = R2C1
라. R1C1 = R4C4, R2C3 = R1C4
57
R, L, C 직렬회로에서 공진 주파수 fo는?
가. LC의 제곱근에 반비례하여 감소 나. C에 비례하여 증가
다. L에 비례하여 증가 라. 변화없다.
58
복소수 3+j4의 위상은?
가. 0.9° 나. 53.1°
다. 36.9° 라. 0.6°
59
파고율(crest factor)을 나타낸 것은?
가. 최대값 ÷ 평균값 나. 실효값 ÷ 평균값 다. 실효값 ÷ 최대값 라. 최대값 ÷ 실효값
60
2003년도 산업기사 일반검정 제 3 회
자격종목 및 등급(선택분야) 종목코드 시험시간 문제지형별
수검번호 성명
전자회로설계산업기사 2172 2시간 B
※시험문제지는 답안카드와 같이 반드시 제출하여야 합니다.
B - 6 - 5 - 2172
제 4과목: 전자회로설계
다이오드 중에서 바이어스 전압에 따라 공간전하 용량이 달라지는 다이오드는?
가. 제너 다이오드(Zener Diode) 나. 액정 다이오드(LCD)
다. 터널 다이오드(Tunnel Diode) 라. 바렉터 다이오드(Varactor Diode)
61
IC 취급 상 특성 설명 중 옳지 않은 것은?
가. 고온에서 사용하거나 보존해서는 안된다.
나. 절대로 최대정격을 초과하는 전압이나 역극성 전압을 가해서는 안된다.
다. 납땜 작업을 장시간 하지 말 것.
라. 반도체이므로 습도가 높은 환경에서의 보존 사용해도 상관없다.
62
회로도 작성 부분에서 마이크로프로세서의 어드레스, 데이터를 연결하는 가장 적절한 방법은?
가. 버스선 이용 나. OFF-page connector 다. 일반연결선 라. No-connection
63
다음 소자의 올바른 명칭은?
가. 가변 저항기 나. 가변 콘덴서 다. 가변 타이머 라. 가변 코일
64
PCB의 윗면(top)과 아래면(bottom)간의 배선을 연결하기 위한 것으로 홀의 내벽을 도금하는 것은?
가. 드릴링 (drilling) 나. 패턴 형성 다. 비아 홀 (via-hole) 라. 재단 (cutting)
65
Goal function을 수행하기 위해서 선행되어야 할 해석은?
가. Monte-calro 해석 나. parametric 해석 다. 주파수 응답 해석 라. 스펙트럼 해석
66
인쇄회로기판(PCB) 설계에서 Route의 선 폭을 2.54㎜로 설정하였다. mil 단위로 변환하면?
가. 1mil 나. 10mil 다. 100mil 라. 1000mil
67
프린트 기판(PCB) 제작 순서가 올바른 것은?
가. 에칭 레지스트栓포토 마스크栓노광栓현상栓에칭 나. 에칭 레지스트栓노광栓포토 마스크栓현상栓에칭 다. 에칭栓포토 마스크栓현상栓노광栓에칭 레지스트 라. 에칭栓현상栓포토 마스크栓노광栓에칭 레지스트
68
저주파 증폭기를 설계할 때 고려하여야 할 사항이 아닌 것은?
가. 주파수 특성 나. 찌그러짐(distortion) 다. 잡음(noise) 라. 배선(wire)
69
다음 회로 소자 중에서 PNP 타입의 트랜지스터 기호는?
가. 나.
다. 라.
70
PCB 설계 난이도에 대해 옳은 것은?
가. 핀밀도 나. 부품수 다. PCB의 크기 라. 저항의 수
71
기판 내에서 신호의 지연 현상 원인으로 가장 타당하지 않은 것은?
가. 전압차에 따른 지연 나. 배선의 길이에 따른 지연 다. 시상수의 차이에 따른 지연 라. 팬-아웃(fan-out)에 따른 지연
72
BBT(Bare Board Test)에 의한 검사에서 적절한 방법이 아닌 것은?
가. 현미경 검사 방법 나. 도전 고무 접촉 방식 다. 핀 접촉에 의한 방법 라. 프로브 이동에 의한 방법
73
PCB는 재질에 따라서 분류하는데 다음 중에서 PCB의 종류 가 아닌 것은?
가. 페놀 기판 나. 에폭시 기판 다. 세라믹 기판 라. 알루미늄 기판
74
B - 6 - 6 - 2172
계층적 설계 방법 설명으로 옳지 않은 것은?
가. 상위설계(Top-down) 및 하위설계(Bottom-up) 방법이 있다.
나. 시스템 설계에 주로 적용된다.
다. 잡음 강도를 줄이는 설계 방법이다.
라. 기능 블럭별 구성을 분리 설계하는 방법이다.
75
Simulation 시 필요한 데이터 정보가 아닌 것은?
가. 부품 Reference 나. Value 다. 부품 연결 정보 라. 부품 패키지
76
기판의 단면 혹은 양면의 표면 위에 전자부품을 접합하여 전기적으로 도통 되도록 회로를 구성 할때 적용되는 접합 기술은?
가. 단순한 계층구조(Simple Hierarchies) 나. 표면 실장기술 (Surface Mount Technology) 다. 복잡한 계층구조(Complex Hierarchies) 라. 전자설계기술(Electron design Technology)
77
스키메틱(Schematic) 도면을 작성한 후, 그 도면에 있는 부품 연결정보를 인쇄회로기판(PCB) 도면으로 옮겨 주기 위하여 수행하여야 할 정보 추출작업은?
가. Gerber 나. Netlist 다. DRC 라. BOM
78
회로를 분석할 때 회로 소자의 초기 값은 어떠한 상태가 되어야 하는가?
가. 전부 리셋(reset) 상태 나. 전부 셋(set) 상태
다. 일부는 셋(set), 일부는 리셋(reset) 라. 아무 상태나 관계없다.
79
인가 전압이 증가하면 내부 온도가 상승하여 저항 값이 감소하는 성질을 가진 반도체 소자는?
가. 탄탈 콘덴서 나. 바리스터 다. 가변 코일 라. 다이오드
