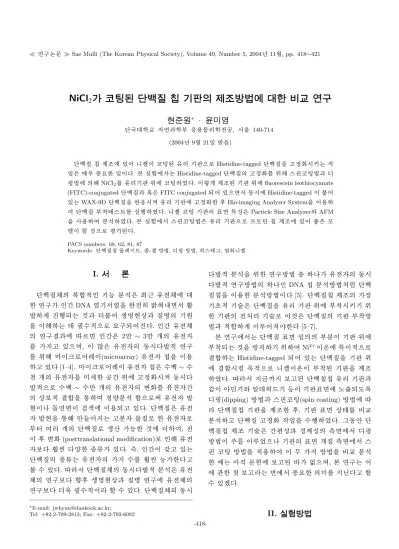

½ ¨ 7 Hë H Sae Mulli (The Korean Physical Society), Volume 49, Number 5, 2004¸ 11 Z 4, pp. 418∼421
NiCl 2 Â Ê S Ëc Ü R ms ù m Ç ú m É M m8 ý < g ºU ê s0 n É; c 6 X ¢ R w ì Å
g `
@+ Ö <4 w H ∗ · * × <Q * å
é ß
² D G @ / < Æ § õ < ÆÂ Ò 6 £ x6 xÓ ü t o < Æ / B N, " fÖ ¦ 140-714 (2004¸ 9 Z 4 21{ 9 ~ Ã Î6 £ §)
é ß
Ñ þ | 9 } 9 ] j ¸\ e # Q m Ö 0 qs ïh A ) a Ä »o l ó ø ÍÜ ¼ Ð Histidine-tagged é ß Ñ þ | 9 ` ¦ ¦& ñ or v H
\ O
É r B Ä º × æ כ ¹ô Ç { 9 s . : r z ´+ « >\ " f H Histidine-tagged é ß Ñ þ | 9 _ ¦& ñ o\ ¦ 0 AK Û ¼ 2 ; ïh AZ O õ n i ç
Z O \ _ K NiCl
2\ ¦ Ä »o l ó ø Í 0 A\ ïh A % i . s X O > ] j ¸ ) a l ó ø Í 0 A\ fluorescein isothiocyanate (FITC)-conjugated é ß Ñ þ | 9 õ < Ê É r FITC conjugated ÷ &# Q e Ü ¼ " f 1 l x r \ Histidine-tagged s · ¡ # Q e
H WAX-9D é ß Ñ þ | 9 ` ¦ ì ø Í6 £ x r & Ä »o l ó ø Í\ ¦& ñ oô Ç Ê ê Bio-imaging Analyzer System` ¦ s 6 x
#
é ß Ñ þ | 9 Â Ò Ã Ì_ Û ¼à Ô\ ¦ z ´' % i . m Ö 0 q ïh A l ó ø Í_ ³ ð : £ ¤$ í É r Particle Size Analyzer ü < AFM
`
¦ 6 x # ì r$ 3 % i . : r z ´+ « >\ " f Û ¼ 2 ; ïh AZ O É r Ä »o l ó ø ÍÜ ¼ Ð á Ô Ð 2 ; } 9 ] j ¸\ e # Q a % ~ É r ¸ 4
S qs | ¨ c כ Ü ¼ Ð ¨ î ) a .
PACS numbers: 68, 62, 81, 87
Keywords: é ß Ñ þ | 9 } 9 e ¦ Y Us à Ô, a % ¦- 0 q ~ ½ ÓZ O , n i ç ~ ½ ÓZ O , y Û ¼I Õ ª, % i om Ö 0 q
I. " e  ] Ø
é
ß Ñ þ | 9 ^ _ 4 ¤½ + Ë& h l 0 p x ì r$ 3 É r þ j H Ä » ^ \ @ / ô
Ç ½ ¨ ç ß DNA % i l " f\ P ` ¦ ¢ - a y µ 1 ß) ? / " f Ö ¸ µ
1 Ï > ' ÷ & H כ õ 8Ô ¦ # Q Ò q t" î & ³ © õ | 9 # î _ l " é ¶
`
¦ s K H X < 9 à º& h Ü ¼ Ð כ ¹½ ¨÷ &# Q . ç ß Ä » ^ _
½ ¨ õ \ Ø Ô ç ß É r 2ë ß ∼ 3ë ß > h_ Ä »
\
¦ t ¦ e Ü ¼ 9, s ´ ú § É r Ä » _ 1 l x r µ 1 Ï& h ½ ¨
\
¦ 0 AK s ß ¼ Ð# QY Us (microarray) Ä » } 9 ` ¦ s 6 x
¦ e [1–4]. s ß ¼ Ð# QY Us Ä » } 9 É r à ºÑ þ ∼ à º
; > h_ Ä » \ ¦ p [ jô Ç / B Nç ß 0 A\ ¦& ñ or & 1 l x r µ
1 Ï& h Ü ¼ Ð Ã ºÑ þ ∼ à ºë ß > h_ Ä » _ o\ ¦ Ä » ç ß _
© Ð& h ½ + Ë` ¦ : x # & ñ | ¾ Óì r$ 3 < ÊÜ ¼ Ð+ Ä » µ 1 Ï
&
³s [ t s Ò o\ s 6 x ÷ & ¦ e . é ß Ñ þ | 9 É r Ä »
µ 1 Ï & ³` ¦ : x K ë ß [ þ t # Qt H ¦ì r Ó ü t| 9 Ð ô Ç Ä » Ð Â
Ò' # Q > h_ é ß Ñ þ | 9 Ð Ò q tí ß 0 p xô Ç כ \ 8 # , s
Ê ê o (posttranslational modification) Ð K Ä »
Ð s ` ª ô Ç 7 á x À Ó e . 7 £ ¤, ç ß s ° ú ¦ e H é
ß Ñ þ | 9 _ 7 á x À Ó H Ä » _ t à º\ ¦ s ` 0 p x ô Ç ¦
^
¦ Ã º e . " f é ß Ñ þ | 9 ^ _ 1 l x r µ 1 Ï& h ì r$ 3 É r Ä »
^
_ ½ ¨ Ð ¾ ÓÊ ê Ò q t" î & ³ © õ | 9 # î ½ ¨\ Ä » ^ _
½ ¨ Ð 8¹ ¡ ¤ 9 Ã º& h s ½ + É Ã º e . é ß Ñ þ | 9 ^ _ 1 l x r
∗
E-mail: [email protected];
Tel: +82-2-709-2813; Fax: +82-2-792-6082
µ 1 Ï& h ì r$ 3 ` ¦ 0 Aô Ç ½ ¨~ ½ ÓZ O × æ Ä » _ 1 l x r
µ 1 Ï& h ½ ¨~ ½ ÓZ O _ DNA } 9 ì r$ 3 ~ ½ ÓZ O % ! 3 é ß Ñ þ
| 9
} 9 ` ¦ s 6 xô Ç ì r$ 3 ~ ½ ÓZ O s [5]. é ß Ñ þ | 9 } 9 ] j ¸_ © l
í& h l Õ ü t É r é ß Ñ þ | 9 ` ¦ Ä »o l ó ø Í 0 A\ Â Ò Ã Ìr v l 0 A ô
Ç l ó ø Í_ % o l Õ ü t Ð s כ É r é ß Ñ þ | 9 _ l ó ø Í Â Ò Ã Ì~ ½ Ó Z O
õ & h ½ + Ë > s À Ò# Q4 R ô Ç [5–7].
: r ½ ¨\ " f H é ß Ñ þ | 9 ³ ð e _ _ Â Òì r s l ó ø Í 0 A\ Â
Ò Ã Ì÷ & H כ ` ¦ ~ ½ Ót l 0 A # Ni
2+s : r \ : £ ¤ s & h Ü ¼ Ð
½ + Ë H Histidine-tagged ÷ &# Q e H é ß Ñ þ | 9 ` ¦ l ó ø Í 0 A
\
½ + Ër ~ ´ 3 l q& h Ü ¼ Ð m Ö 0 qs : r s Â Ò Ã Ì ) a l ó ø Í` ¦ ] j ¸
% i . " f t F K t Ð ¦ ) a é ß Ñ þ } 9 } 9 Ä »o l ó ø Íõ
°
ú s l ü < · ú X <y × ¼l 1 p x s l ó ø ͳ ð \ ¸Ø ¦ ÷ & ¸2 ¤ n
i ç (dipping) ~ ½ ÓZ O õ Û ¼ 2 ; ïh A(spin coating) ~ ½ ÓZ O \
é ß Ñ þ | 9 } 9 l ó ø Í` ¦ ] j ¸ô Ç Ê ê, l ó ø Í ³ ð © I \ ¦ q § ì
r$ 3 ¦ é ß Ñ þ | 9 ¦& ñ o \ O ` ¦ Ã º' % i . Õ ª1 l xî ß é ß Ñ þ
| 9 } 9 ] j ¸ l Õ ü t É r ç ß ¼ # $ í õ â ] j$ í _ 8 £ ¤ \ " f n i ç
~
½ ÓZ O s Å Ò\ ¦ s À Ò% 3 Ü ¼ l ó ø Í_ ³ ð > h| 9 8 £ ¤ \ " f Û ¼
2 ; ïh A ~ ½ ÓZ O ` ¦ & h 6 x # s ¿ º t ~ ½ ÓZ O ` ¦ q § ì r$ 3 ô
Ç \ V H f ë H ³\ Ð ¦ ) a \ O Ü ¼ 9, : r ½ ¨ H s
\
' aô Ç ' Í Ð ¦ H \ " f × æ כ ¹ô Ç _ p \ ¦ t ¦ ½ + É Ã
º e x .
II. ÷ m Ç] M öU ê s0 n É
-418-
½ ¨ 7 Hë H NiCl
2 ïh A ) a é ß Ñ þ | 9 } 9 l ó ø Í_ ] j ¸~ ½ ÓZ O \ @ /ô Ç q § ½ ¨ – & ³ï r" é ¶ · î r p % ò -419-

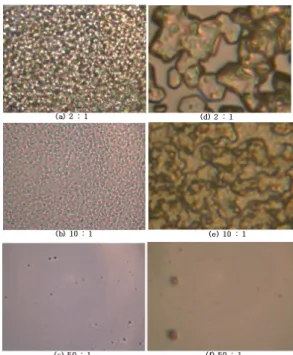

Fig. 1. Photos of nickel chloride coated plates. Left panel : by dipping method, Right panel : by spin-coating method.
1. M m8 ý < g º
Ä
»o l ó ø Í 0 A\ NiCl
2} ` ¦ n i ç ~ ½ ÓZ O õ Û ¼ 2 ; ïh A
~
½ ÓZ O Ü ¼ Ð + þ A$ í r ( . 6 xÓ o ½ + Ë$ í ` ¦ 0 Aô Ç " é ¶ « ÑÓ ü t| 9 Ð H NiCl
2·6H
2O ü < 6 x B Ð H 7 £ x À ÓÃ º\ ¦ 6 x % i . ] j ¸ ) a 6
xÓ o` ¦ Ä »o l ó ø ÍÜ ¼ Ð ïh A l \ Ä »o l ó ø Í 0 A_ Ô ¦ í
HÓ ü t ] j \ ¦ 0 AK \ ò ø Í` ¦ õ [ j : r` ¦ 6 x # 15 ì r 1 l x î
ß í6 £ § [ j' Ê ê | ¸r ( . NiCl
2} ` ¦ ] j ¸ l 0 A K
2500 rpm_ Û ¼ 2 ; ï' \ ¦ 6 x % i Ü ¼ 9, } ] j ¸ Ê ê\
H ³ ð î ß & ñ o\ ¦ 0 A # 80
◦C _ í ß è ì r0 Al \ " f 5ì r 1
l
xî ß \ P % o % i . ] j ¸ ) a NiCl
2} _ ³ ð : £ ¤$ í ` ¦ ' a¹ 1 Ï
l 0 AK PSA(Particle size analyzer, IMT i-30) ì r$ 3 õ AFM ì r$ 3 ` ¦ Ã º' % i .
2. ms ù m Ç w X N Ë× D
é
ß Ñ þ | 9 ¦& ñ o z ´+ « > É r NiCl
2s ïh A ) a Ä »o l ó ø Í 0 A
\
fluorescein isothiocyanate (FITC)-conjugated ÷ &# Q e
Ü ¼ " f 1 l x r \ Histidine-tagged s · ¡ # Q e H WAX- 9D é ß Ñ þ | 9 ` ¦ 10 µg/ml 0 l x ¸ Ð 10 ì r \ " f ô Ç r ç ß 1 l xî ß z
´ : r \ " f ì ø Í6 £ x r + ' phosphate buffered saline(PBS)
¢ -
aØ æÓ oÜ ¼ Ð 5ì rç ß [ j [ j' # | ¸ô Ç Ê ê + þ AF g image analyzer Ð ì r$ 3 % i . Ä »o l ó ø Í\ ¦& ñ oô Ç FITC-conjugated é ß Ñ þ | 9 É r Bio-Imaging Analyzer Sys- tem (BAS; Fuji Photo Film Co) \ " f excitation © 490 nm ü < emission © 670 nm Ð ¦& ñ # 8 £ ¤& ñ % i .
III. + s ÇÊ Ý õ m Í w ² o
Û
¼ 2 ; ïh A ~ ½ ÓZ O É r F K5 Å q_ Ä »l x 9 Á ºl o½ + ËÓ ü t_ 6 xÓ o
`
¦ l ó ø Í\ ¸ íô Ç Ê ê B Ä º É r r à º Ð l ó ø Í` ¦ r r
&
" é ¶ H Ó ü t| 9 ` ¦ l ó ø Í ³ ð \ ïh Ar v H ~ ½ ÓZ O Ü ¼ Ð ç H
Fig. 2. Particle size analysis for the glass slides coated with there different NiCl
2concentrations. The nickel chloride-coated slides were prepared as described in the results and discussion and the analyzed by PSA(5,000).
Left panel : by spin-coating method, Right panel : by dipping method.
{ 9
ô Ç l ó ø Í} ` ¦ + þ A$ í r ~ ´ Ã º e ` ¦ ÷ rë ß m { 9 ì ø Í& h
ïh A ~ ½ ÓZ O \ q K ïh A5 Å q ¸ B Ä º É r © & h ` ¦ t .
ì
ø Í \ n i ç ~ ½ ÓZ O É r l ó ø Í` ¦ ïh A ¦ H 6 xÓ o 5 Å q \ f
] X V , % 3 N S H é ß í Hô Ç ~ ½ ÓZ O Ü ¼ Ð ïh A / B N& ñ s B Ä º é
ß í H t ë ß l ó ø Í ³ ð _ ïh A © I H ç H{ 9 $ í ` ¦ ° ú t 3 l w
H é ß & h s e . Ä º ] j ¸ ) a l ó ø Í} _ : £ ¤$ í ` ¦ ¸ l
0 Aô Ç 8 £ ¤& ñ [ þ t` ¦ Ã º' % i . Fig. 1 (a) H n i ç ~ ½ ÓZ O \ _ K , (b) H Û ¼ 2 ; ïh A ~ ½ ÓZ O \ _ K ] j ¸ ) a l ó ø Í_ z ´] j
¸_ þ v s . Õ ªa Ë >\ " f Ð H ü < ° ú s n i ç ~ ½ ÓZ O \ _ K ] j
¸ ) a l ó ø Í[ þ t_ ³ ð É r B Ä º } 9 ¦ D ¥ Ã Ìô Ç © I \ ¦ Ð# Å
Ò H ì ø Í Û ¼ 2 ; ïh A ~ ½ ÓZ O \ _ K ] j ¸ ) a l ó ø Í[ þ t_ ³ ð
É
r q §& h B ã ¼X O ¦ L : F Mô Ç © I Ð ' a¹ 1 Ï÷ &% 3 . Ó ü t : r n i ç
~ ½ ÓZ O \ _ K ] j ¸ ) a l ó ø Í_ â Ä º } ¿ ºa \ ¦ 7 £ x r ~ ´ Ã
º H e Ü ¼ ³ ð _ ì ø Í& h NiCl
2} _ ç H{ 9 $ í É r ß ¼> b
# Qt H כ Ü ¼ Ð ¨ î ) a . Õ ª Q Û ¼ 2 ; ïh A ~ ½ ÓZ O \ _ K
] j ¸ ) a l ó ø Í É r } _ ç H{ 9 $ í ` ¦ ß ¼> 7 £ x r v H 1 l x r
\
é ß Ñ þ | 9 } 9 l ó ø ÍÜ ¼ Ð" f_ © ¾ ¡ §$ í ` ¦ ° ú Ø ¦ Ã º e ` ¦ כ Ü ¼
Ð l @ / ) a . 7 £ ¤, ïh A ³ ð s ç H{ 9 ½ + É â Ä º é ß Ñ þ | 9 Ö ¸$ í Â
Ò0 A Ä »o l ó ø Í \ 5 g { 9 & ñ > ¸Ø ¦ ÷ &# Q é ß Ñ þ
| 9
_ Â Ò Ã Ì§ 4 ` ¦ 7 £ x r v > ) a . Fig. 2 H Particle size analyzer _ õ \ ¦ Ð# ï r . Fig. 2_ (a), (b), (c) H Û ¼
2 ; ïh A ~ ½ ÓZ O Ü ¼ Ð 7 £ x À Óà ºü < NiCl
2_ 2:1, 10:1, 50:1 0 l x
¸q Ð ] j ¸ ) a l ó ø Í_ ³ ð + þ A © ` ¦ · p . 7 £ x À Óà ºü <
-420- ô Dz D GÓ ü t o < Æ rt “D hÓ ü t o ”, Volume 49, Number 5, 2004¸ 11 Z 4
NiCl
2_ 0 l x ¸q y è < Ê\ ³ ð _ Ni
2+s : r_ ª s
y è < ÊÜ ¼ Ð+ é ß Ñ þ | 9 _ Â Ò Ã Ì 0 p x§ 4 ` ¦ y èr v H f ] X
& h " é ¶ s ) a . s Qô Ç õ H NiCl
2ì r { © é ß Ñ þ
| 9
Â Ò Ã Ì Ö ¸$ í  Ò0 A ô Ç > hm e H X <, 0 l x ¸ y è Ð K
Ö
¸$ í  Ò0 A > hà º y èÙ þ ¡l M :ë H כ Ü ¼ Ð Ð# .
Fig. 2_ (d), (e), (f) H n i ç ~ ½ ÓZ O Ü ¼ Ð 7 £ x À Óà ºü < NiCl
2_ 2:1, 10:1, 50:1 0 l x ¸q Ð ] j ¸ ) a l ó ø Í_ ³ ð + þ A © ` ¦
· p . s % i r 0 l x ¸ y è Ð K l ó ø Í ³ ð _ Ö ¸$ í Â Ò 0 A y è÷ &# Q é ß Ñ þ | 9 _ Â Ò Ã Ì 0 p x§ 4 ` ¦ b # Qä ¼o > ÷ & 9, Û
¼ 2 ; ïh A ~ ½ ÓZ O Ü ¼ Ð ] j ¸ ) a l ó ø Í_ ³ ð õ ² ú o { 9 [ þ t s
ß ¼> é # Qo t ¦ Ô ¦ ½ ©g Ë :& h ¸_ þ v` ¦ Ð# ï r . Fig.
3(a), (b) H Û ¼ 2 ; ïh A ~ ½ ÓZ O \ _ K , Fig. 3(c), (d) H n i ç
~
½ ÓZ O \ _ K 7 £ x À Óà ºü < NiCl
2_ 2:1 õ 50:1 0 l x ¸q Ð ] j
¸ ) a l ó ø Í_ AFM % ò © ` ¦ Ð# ï r . Õ ªa Ë >\ " f Ð H ü
< ° ú s Û ¼ 2 ; ïh A ~ ½ ÓZ O \ _ K ] j ¸ ) a l ó ø Í É r n i ç ~ ½ Ó Z O
_ כ Ð ³ ð _ ì ø Í& h © I ç H{ 9 ¦ ¨ î ¼ # ô Ç }
© I \ ¦ Ð# ï r . ¢ ¸ô Ç 7 £ x À Óà ºü < NiCl
2_ 0 l x ¸ y
è < Ê\ ³ ð _ } 9 l & ñ ¸ H ¢ - aë ß K t t ë ß , Fig.
4 \ " fü < ° ú s é ß Ñ þ | 9 _ Â Ò Ã Ì 0 p x§ 4 É r ß ¼> y è H כ Ü ¼
Ð ' a¹ 1 Ï÷ &% 3 . Õ ª Q Fig. 3(c)_ n i ç ~ ½ ÓZ O Ü ¼ Ð ] j ¸
)
a l ó ø Í_ â Ä º É r l ó ø Í_ ³ ð \ q K NiCl
2} s ¿ º ,
> ïh A÷ &% 3 Ü ¼ , Fig. 4\ " f Ð H ü < ° ú s é ß Ñ þ | 9
¦& ñ o 0 p x§ 4 É r b # Qt H כ Ü ¼ Ð ¨ î ) a . s H Û ¼ 2 ; ï h A ~ ½ ÓZ O \ q K NiCl
2Ä »o l ó ø Í\ y © > ½ + Ë÷ &t 3
l
w < ÊÜ ¼ Ð+ é ß Ñ þ | 9 ` ¦ Â Ò Ã Ìr Ê ê 0 >d ç (washing) \ O r
NiCl
2~ 1 > b # Q4 R H כ Ü ¼ Ð Ð# . Fig.
4 H Û ¼ 2 ; ïh A ~ ½ ÓZ O õ n i ç ~ ½ ÓZ O Ü ¼ Ð 7 £ x À Óà ºü < NiCl
2_ 0
l
x ¸ o\ É r l ó ø Í © _ é ß Ñ þ | 9 Â Ò Ã Ì 0 p x§ 4 ` ¦ Ð# ï
r . Histidine-tagged é ß Ñ þ | 9 É r Ä » ¸½ + Ë` ¦ s 6 x
#
é ß Ñ þ | 9 \ 6> h_ histidine` ¦ 5 Å q& h Ü ¼ Ð ³ ðt ô Ç כ Ü ¼
Ð m Ö 0 q s : r \ : £ ¤ s & h Ü ¼ Ð Â Ò Ã Ì÷ & ¸2 ¤ ] j ¸ ) a é ß Ñ þ | 9 s
. Õ ªa Ë >\ " f Ð H ü < ° ú s Û ¼ 2 ; ïh A ~ ½ ÓZ O Ü ¼ Ð ] j ¸
)
a l ó ø Í_ é ß Ñ þ | 9 Â Ò Ã Ì 0 p x§ 4 s 8 Ä ºÃ ºô Ç כ Ü ¼ Ð ' a¹ 1 Ï÷ &
%
3 . s H Fig. 3 \ " f [ O " î ô Ç ü < ° ú s Û ¼ 2 ; ïh A ~ ½ ÓZ O Ü
¼ Ð ] j ¸ ) a l ó ø Í_ â Ä º NiCl
2Ä »o ³ ð õ Ð x 9 ] X
> ½ + Ë| ¨ c à º e H ¨ 8 â ` ¦ ] j/ B Nô Ç כ Ü ¼ Ð « Ñ ) a .
" f Û ¼ 2 ; ïh A ~ ½ ÓZ O Ü ¼ Ð ] j ¸ ) a m Ö 0 q ïh A l ó ø Í É r l ó
ø Í 0 A\ Â Ò Ã Ì÷ & H His-tag ) a ¿ é ß Ñ þ | 9 _ l 0 p x < H © s n
i ç ~ ½ ÓZ O \ q K B Ä º ± ú l M :ë H \ é ß Ñ þ | 9 } 9 6 x l ó ø ÍÜ ¼
Ð B Ä º & h ½ + ˽ + É כ Ü ¼ Ð ¨ î ) a .
IV. + s Ç Â ] Ø
: r ½ ¨\ " f H NiCl
2 ïh A ) a é ß Ñ þ | 9 } 9 l ó ø Í ] j ¸
\
¦ 0 AK Û ¼ 2 ; ïh A ~ ½ ÓZ O õ n i ç ~ ½ ÓZ O ` ¦ q § ì r$ 3 % i
Fig. 3. AFM micrograph for the glass slides coated with various concentrations of NiCl
2. The nickel chloride- coated slides were prepared as described in the Discus- sion and Results and then analyzed by AFM. (a) and (b)
; 50 % and 2 % NiCl
2by spin coating method, (c) and (d) ; 50 % and 2 % NiCl
2by dipping method.
. 7 £ x À Óà ºü < NiCl
2_ 0 l x ¸ o\ l ó ø Í_ : £ ¤$ í ` ¦
¦¹ 1 Ïô Ç õ , Û ¼ 2 ; ïh A ~ ½ ÓZ O Ü ¼ Ð ] j ¸ô Ç l ó ø Í_ ³ ð : £ ¤
$ í
õ é ß Ñ þ | 9 Â Ò Ã Ì 0 p x§ 4 s Ä ºÃ ºô Ç כ Ü ¼ Ð ¨ î ÷ &% 3 . 7 £ x À
Óà ºü < NiCl
2_ 0 l x ¸q y è < Ê\ ³ ð _ Ni
2+s
: r_ ª s y è < ÊÜ ¼ Ð+ é ß Ñ þ | 9 _ Â Ò Ã Ì 0 p x§ 4 ` ¦ y èr v
H f ] X & h " é ¶ s ÷ & H X <, s Qô Ç õ H NiCl
2ì r {
© é ß Ñ þ | 9 Â Ò Ã Ì Ö ¸$ í  Ò0 A_ > hà º y èÙ þ ¡l M :ë H כ Ü
¼ Ð Ð# . : £ ¤ y n i ç ~ ½ ÓZ O Ü ¼ Ð ] j ¸ ) a l ó ø Í_ â Ä
º NiCl
2} s ¿ º, > ïh A÷ &% 3 Ü ¼ é ß Ñ þ | 9 ¦& ñ o 0 p x§ 4
É
r b # Qt H כ Ü ¼ Ð ¨ î ) a . s H Û ¼ 2 ; ïh A ~ ½ ÓZ O \ q
Fig. 4. The His-tagged protein was specially adsorbed
to the NiCl
2coated glass slides. The nickel coated slides
were constructed by (a) the spin-coating method and (b)
the dipping method using the indicated amount of NiCl
2.
½ ¨ 7 Hë H NiCl
2 ïh A ) a é ß Ñ þ | 9 } 9 l ó ø Í_ ] j ¸~ ½ ÓZ O \ @ /ô Ç q § ½ ¨ – & ³ï r" é ¶ · î r p % ò -421-
K
NiCl
2Ä »o l ó ø Í\ y © > ½ + Ë÷ &t 3 l w < ÊÜ ¼ Ð+ é ß Ñ þ
| 9 ` ¦ Â Ò Ã Ìr Ê ê 0 >d ç (washing) \ O r NiCl
2~ 1
>
b # Q4 R H כ Ü ¼ Ð Ð# . s כ É r AFM ì r$ 3 õ
é ß Ñ þ | 9 ¦& ñ o z ´+ « >\ " f S X ÷ &% 3 .
P c
p 8 ý ò k >
s
½ ¨ H 2004 < Ƹ ¸ é ß ² D G @ / < Æ § @ / < Æ ½ ¨q _ t " é ¶ Ü
¼ Ð ½ ¨÷ &% 3 _ þ v m .
Y c
p w à U Ø ô
[1] H. Yasuda and C. E. Lamage, J. Appl. Polym. Sci.
17, 201 (1973).
[2] H. Muguruma and I. Karube, Trends Anal. Chem.
18, 62 (1999).
[3] K. Naranishi, H. Muguruma and I. Karube, Anal.
Chem. 68, 68 (1996).
[4] H. Miyachi, A. Hiratsuka, K. Ikebukuro, K. Yano, H.
Muguruma and I. Karube, Biotechnol. Bioengin. 69, 323 (2000).
[5] G. MacBeath and S. L. Schreiber, Science 289, 1760 (2000).
[6] D. V. Nicolau, H. Taguchi, H. Taniguchi and S.
Yoshikawa, Micron-sized Protein Patterning on Di- azonaphthoquinone/novolak Thin Polymaric Films.
Langmuir 14, 1927 (1998).
[7] R. Bashir, R. Gomez, A. Sarikaya, M. R. Ladisch, J.
Sturgis and J. P. Robinson, Adsorption of Avidin on Microfabricated Surface for Protein Biochip Applica- tions, Biotechnol. Bioengin. 73, 324 (2001).
A Comparative Study for the Fabrication of Nickel Chloride Coated Protein Chip Plates
June Won Hyun
∗and Mi Young Yun
Applied Physics, College of Natural Science, Dankook University, Seoul 140-714 (Received 21 September 2004)
The adsorption of proteins on the surfaces of glass slides is essential for the construction of protein chips. Here, we report that histidine-tagged proteins can be efficiently adsorbed on glass slides coated with nickel. A variety of nickel chloride-coated plates are prepared by using either a spin-coating or a dipping method, and experiments on the adsorption of histidine-tagged proteins were carried out on these plates. The extent of the protein adsorption was determined by using a bio-imaging analyzer system after the slides ahd been incubated with a cross-linker, 1-ethyl-3-[3- dimethylaminopropyl] carbodi-imide hydrochloride and a fluorescein isothiocyanate-tagged WAX- 9D protein. The properties of the nickel chloride thin layer on the surface of the slides were assayed using a particle size analyzer and the surfaces status of the coated slides was examined by using an atomic force microscope. The spin-coating method presented here is shown to be a promising technique for coat glass slides for the fabrication of protein chips.
PACS numbers: 68, 62, 81, 87
Keywords: Protein chip plate, Sol-gel method, Dipping method, His-tagged, Nickel chloride
∗
