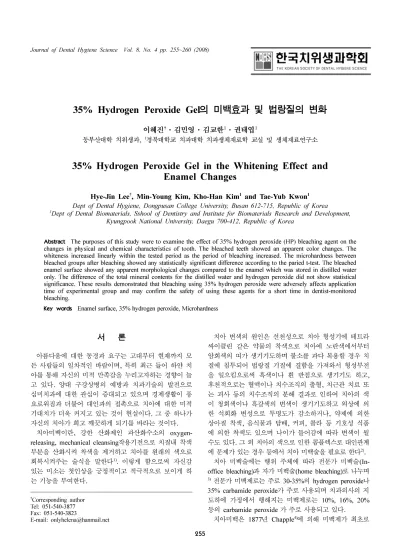

35% Hydrogen Peroxide Gel in the Whitening Effect and Enamel Changes

255

35% Hydrogen Peroxide Gel 의 미백효과 및 법랑질의 변화

이혜진

^†

·김민영·김교한

¹

·권태엽

¹

동부산대학 치위생과, ¹경북대학교 치과대학 치과생체재료학 교실 및 생체재료연구소

35% Hydrogen Peroxide Gel in the Whitening Effect and Enamel Changes

Hye-Jin Lee

^†

, Min-Young Kim, Kho-Han Kim

¹

and Tae-Yub Kwon

¹

Dept of Dental Hygiene, Dongpusan College University, Busan 612-715, Republic of Korea

1

Dept of Dental Biomaterials, Sshool of Dentistry and Institute for Biomaterials Research and Development, Kyungpook National University, Daegu 700-412, Republic of Korea

Abstract

The purposes of this study were to examine the effect of 35% hydrogen peroxide (HP) bleaching agent on the changes in physical and chemical characteristics of tooth. The bleached teeth showed an apparent color changes. The whiteness increased linearly within the tested period as the period of bleaching increased. The microhardness between bleached groups after bleaching showed any statistically significant difference according to the paried t-test. The bleached enamel surface showed any apparent morphological changes compared to the enamel which was stored in distilled water only. The difference of the total mineral contents for the distilled water and hydrogen peroxide did not show statistical significance. These results demonstrated that bleaching using 35% hydrogen peroxide were adversely affects application time of experimental group and may confirm the safety of using these agents for a short time in dentist-monitored bleaching.

Key words

Enamel surface, 35% hydrogen peroxide, Microhardness

서 론

아름다움에 대한 동경과요구는 고대부터 현재까지 모 든사람들의일차적인바람이며

,

^{특히최근 들어하얀치}

아를통해자신의미적만족감을누리고자하는경향이늘 고 있다

.

양대 구강상병의 예방과 치과기술의 발전으로 심미치과에 대한 관심이증대되고 있으며 경제생활이 풍 요로워짐과 더불어대인과의 접촉으로 치아에대한 미적 기대치가 더욱커지고있는것이현실이다

.

^{그중하나가}

자신의치아가희고깨끗하게되기를바라는것이다

.

치아미백이란

,

^{강한 산화제인 과산화수소의}

oxygen- releasing, mechanical cleansing

작용기전으로치질내착색 부분을산화시켜 착색을제거하고 치아를 원래의색으로 회복시켜주는 술식을 말한다¹⁾

.

^{이렇게 함으로써 자신감}

있는 미소는첫인상을긍정적이고 적극적으로 보이게 하 는기능을부여한다

.

치아 변색의 원인은선천성으로 치아형성기에 테트라 싸이클린 같은 약물의 착색으로 치아에 노란색에서부터 암회색의 띠가생기기도하며불소를과다복용할경우치 질에 침투되어 법랑질 기질에결함을 가져와서형성부전 을 일으킴으로써 흑색이나 흰 반점으로 생기기도 하고

,

후천적으로는혈액이나치수조직의 출혈

,

치근관치료또 는 괴사 등의 치수조직의분해 결과로인하여 치아의색 이 청회색이나 흑갈색의 변색이 생기기도하고 외상에의 한 석회화 변성으로 투명도가 감소하거나

,

^{약제에 의한}

상아질 착색

,

음식물과 담배

,

커피

,

콜라 등 기호성 식품 에 의한 착색도있으며 나이가들어감에따라 변색이될 수도있다

.

그외치아의색으로인한콤플렉스로대인관계 에문제가있는경우등에서치아미백술을필요로한다²⁾

.

치아 미백술에는 행위 주체에 따라 전문가 미백술

(In- office bleaching)

과자가미백술

(home bleaching)

로나누며

3)전문가 미백제로는주로

30-35%

의

hydrogen peroxide

나

35% carbamide peroxide

가주로사용되며치과의사의지

도하에 가정에서 행해지는 미백제로는

10%, 16%, 20%

등의

carbamide peroxide

가주로사용되고있다

.

치아미백은

1877

^년

Chapple

^{4)에 의해 미백제가 최초로}

†

Corresponding author Tel: 051-540-3877 Fax: 051-540-3823

E-mail: [email protected]

사용되었으며

Nutting

^과

Poe

^{5)가일련의미백술식을표준}

화시킨이래

Haywood

와

Heymann

⁶⁾에의해

1989

년

10%

carbamide peroxide

^{를 주성분으로 하는 상용의 치아미백}

제가처음시판되었으며이후로치아미백에 대한많은연

구가 있었다^7-10)

.

그러나 미백제가 법랑질의 구조와 구성

성분에미치는영향에대한연구에대해서는아직의견이 분분한실정이다

.

치아 미백제내의

Hydrogen peroxide

는 활성이높고불안정해서법랑질의구성성분및 표면형상

,

기계적 성질에 영향을 주는 것으로 보고되고 있었으며

,

치아미백과정은법랑질변색에관계된원자량이크면서 도 복잡한구조의 유기분자가 미백제로부터 발생한자유 라디칼에 의해 분해되면서 색깔이없는 분자구조로 변화

되는 것이다^11-15)

.

이 과정에서 법랑질 표면에는 기공과

crater

등이 형성되고

,

불규칙한 프리즘으로 인해 법랑질

표면의마모저항성이감소되는결과를보인다¹⁶⁾

.

이에 본 연구에서는 전문가 미백시 사용되는

35%

hydrogen peroxide

^{를이용하여시술자가사용설명서의권}

장시간인

1

시간을준수하지못했을경우미백효과가달라 질 것이라는가정하에실험을 진행하였으며 노출시간을 달리하여 각주마다 치아의 색조변화량과 법랑질 표면의 미세경도

,

^미세구조

,

^{무기질의변화를측정하여 미백제의}

효과와안정성을알아보고자하였다

. 재료 및 방법 1. 연구재료

1)

^시편제작

우식이나 결함이 없는 우치의 전치 치근을 제거한 후 발수하여 증류수로 깨끗이 세척 한 후 실험 전 까지

0.1%

티몰용액

(Sigma, U.S.A.)

에넣고냉장보관 하였다

.

우치 시료의

1×1 cm

가량의 평활면을 제외한 다른 부위

를모두아크릴레진으로포매한후

24

^{시간뒤자동연마}

기

(Automatic Polisher; Labopol-1, Struers, Denmark)

를 사용하여 냉각수공급하에

800, 1000, 1200, 1500

^의

grit

의

abrasive paper

로 단계적으로연마한후

, 1

µ

m

의다이 아몬드페이스트로최종연마하였다

.

^{모든시편은초음파}

세척기를사용하여

30

분간충분히세척한후사용하였다

.

2. 연구방법

1)

시편변색및전처리

시편 변색을 위해 준비된 콜라

(

청량음료

; pH 2.26±

0.02)

를

24

시간이상상온에노출시켜탄산가스를완전히

방출시킨 다음 사용하였다

.

^{시편을 탄산가스를 방출시킨}

시료에

24

시간동안담가두었으며

, 24

식간후꺼내어

3

차 증류수로 세척하였다

.

^{변색된 시편들의 초기 색과 경}

도를 측정한 후

,

순차적으로 그룹을 나누었으며 미백 노 출군은 제조사의 권장시간인

1

^시간

,

^{권장시간보다 적은}

30

분

,

권장시간보다많은

2

시간군으로 분류하였다

(Table 1).

^{매일 각 각의노출시간에 따라}

3

^{주동안 시행하였으}

며 미백제는

WHITE smile

^®

35% hydrogen peroxide gel (WHITE smile GmbH. Inc. Germany)

를 사용하였다

.

bleaching gel

^{노출시간을 제외한 나머지 시간은}

D.W

(Distilled water)

에 담가 두었으며

3

주 동안 각주의 변화 량을측정하였다

.

2)

^{색조변화분석}

색조측정은색조색차계

(Colorimeter; TC-8600A, Nippon

Denshoku, Japan)

^{를 사용하여}

,

^{미백전과 후에실시하였으}

며색차계감지부에흡광통을밀착해영점조정을하고

,

표 준백색판에감지부를밀착시켜표준조정을시행한후시 편의색상을측정하였다

.

색측정기록은국제조명위원회에

서 규정한

CIE L*a*b*

^{측정제계를 사용하였고}

,

^색조변화

량

(

∆

E*)

은 아래의식에의해계산하였으며이렇게 계산된

∆

E*

은

NBS

기준에의하여환산한뒤비교하였다

(Table 2).

E* = {(

∆

L*)

²

+ (

∆

a*)

²

+ (

∆

b*)

²

}

^1/2

NBS unit =

^∆

E* × 0.92

^·

3)

^{법랑질표면의미세경도측정}

법랑질 표면의 미세경도를 측정하기 위하여

Vickers

diamond indenter

^{가 부착된 미세경도측정기}

(MVK-H100,

Hardness Testing Machine, Akashi Corporation, Japan)

^를

이용하여

vickers hardness number(VHN)

^{를 측정하였다}

.

시편의 법랑질표면이 표면경도계의 압인방향에 직각이

되도록위치한다음

200 gm

의하중으로

10

초간압인하고

계측현미경

400

^{배의 배율에서 압흔의 크기를 계측하여}

법랑질 표면경도를 측정하였다

.

정상 법랑질의 표면경도

는평균

300-400 VHN

^{범위에해당하는시편을선정하였}

다

.

표면미세경도의측정은각시편당최초표본완성 후

,

음료에처치한다음각각

3

차례에걸쳐시행한값의평균

Table 1.

According to time of bleaching group Group Classification Application period

1 Control group Distilled water(D.W.) 2 Experimental group 35% hydrogen peroxide gel

30 min/day

3 " 35% hydrogen peroxide gel 1hour/day

4 " 35% hydrogen peroxide gel 2hours/day

Table 2.

Critical marks of color change according to the national bureau of standards

Critical marks of color difference Textile terms (NBS units))

Trace 0.0-0.5

Slight 0.5-1.5

Noticeable 1.5-3.0

Appreciable 3.0-6.0

Much 6.0-12.0

Very much >12.0

으로조사하였다

.

4)

법랑질표면의미세구조분석

처리 전후의 법랑질 표면에 대한미세구조를 분석하기 위해주사전자현미경

(S-4300, Hitachi, Japan)

을 이용하였 다

.

주사전자현미경관찰을위하여준비된시편을

3

차증 류수로세척한후

,

^{초음파세척기로}

1

^{시간동안세척하였}

다

.

세척이끝난 시편은 건조 오븐에서

2

시간 동안 건조

시킨 다음

,

^시료를

aluminum stub

^{에 부착하여 이온증착}

기

(E-1010, Hitachi, Japan)

에서

Pt-Pd

합금으로

70 nm

두 께로 코팅시켰다

.

^{이후 주사전자현미경으로}

20kV

^하에서

관찰하였다

.

5)

^{치아표면무기질의변화}

처리된시편에대해미세원소분석기

(EDX-350, Hitachi,

Japan)

를 이용하여 시편 당 무작위로

3

점을 찍어 법랑질

표면의 무기이온 조성을 분석하고

,

^{표면변화를 관찰하였}

다

.

전자탐침의치수는

20 kV

의가속광선을

1

µ

m

의 직 경으로설정하였고

,

^{무기물상태의}

Ca

^와

P

^{를측정하여정}

량분석을하였다

.

시편을

3

주동안각주마다법랑질표면으 로부터

200

^µ

m

^{까지의칼슘과인의변화량을측정하였다}

.

3. 자료분석

실험을 통하여 수합된 모든 자료들은

SPSS 13.0

^통계

package program

을이용하여법랑질표면의미세경도

,

치

아표면무기질의 변화량과색조변화량은기술적통계및

paired t-test,

일요인 분산분석을 시행하였고

,

사후검정으

로는

Duncan

^{검정을 이용하여 각 군 간의 평균 차이를}

검정하였다

.

결 과

1. 35% hydrogen peroxide gel의 노출 시간에 따 른 색조 변화 분석

미백 처리 후 색조변화량은 미백 처리군 모두 시간의 경과에 따라색조 변화를 보였으며 통계적으로도 유의한 차이를 나타냈으며

2

시간 노출군에서 가장큰 변화를보

였다

.

^또한

NBS unit

^{로 환산해본결과}

30

^{분 노출군에서}

는

appreciable

에 해당이 되며

1

시간

, 2

시간 노출군에서

각각

much, very much

^{에 해당이 되어 임상적인 의미를}

지니는것으로 나타났다

(p < 0.05).

반면 대조군에서는통

계적으로 유의한차이를보이지않았으며

NBS unit

^로환

산해본 결과에서도 임상적인 의미를 지니는정도는 아닌 것으로나타났다

(p > 0.05, Table 3,4).

2. 35% hydrogen peroxide gel의 노출 시간에 따 른 정상 법랑질 표면경도 변화

노출 시간에따른 법랑질의표면경도 변화

(VHN)

는대

조군에서는

3

^{주동안거의변화를보이지않은반면미백}

제 노출군에서는법랑질표면경도가매우낮게나타났다

.

특히

2

^{시간노출군에서각주마다큰변화를보였으며통}

계적으로도유의한차이를나타냈다

(P < 0.05, Table 5).

3. 35% hydrogen peroxide gel의 노출 시간에 따 른 법랑질 표면의 미세구조 변화

미백처리 전후의 법랑질 표면에 대한미세구조를 분석 하기 위해 주사전자현미경

(Field emission scanning

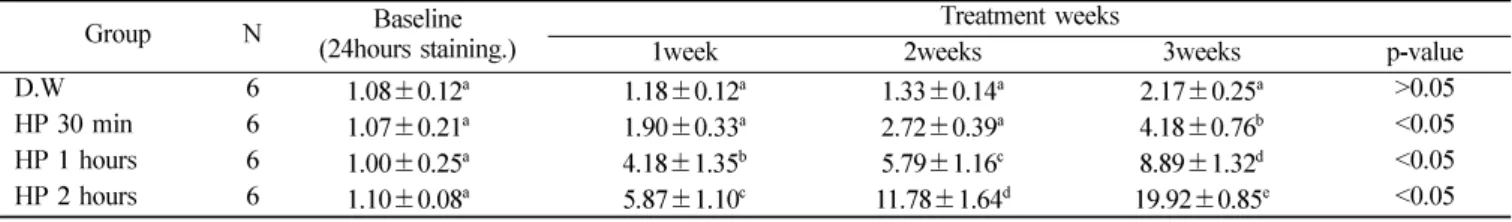

Table 3.

The calculated color change of enamel during the process ( ∆ E*)

Group N Baseline

(24hours staining.) Treatment weeks

1week 2weeks 3weeks p-value

D.W 6 1.08 ± 0.12

^a

1.18 ± 0.12

^a

1.33 ± 0.14

^a

2.17 ± 0.25

^a

>0.05

HP 30 min 6 1.07 ± 0.21

^a

1.90 ± 0.33

^a

2.72 ± 0.39

^a

4.18 ± 0.76

^b

<0.05

HP 1 hours 6 1.00 ± 0.25

^a

4.18 ± 1.35

^b

5.79 ± 1.16

^c

8.89 ± 1.32

^d

<0.05

HP 2 hours 6 1.10 ± 0.08

^a

5.87 ± 1.10

^c

11.78 ± 1.64

^d

19.92 ± 0.85

^e

<0.05 Values are reported as the Mean ± Standard deviation

a,b,c,d,e

The same letter indicates no significant difference at

α

= 0.05 by Duncan ’ s studentized range test

Statistical comparison by ANOVA test

Table 4.

National bureau of standards (NBS) units of each group

Group N Baseline

(24hours staining.) Treatment weeks

1week 2weeks 3weeks p-value

D.W 6 1.00 ± 0.04

(Slight) 1.08 ± 0.11

^a

(Slight) 1.22 ± 0.13

^a

(Slight) 1.99 ± 0.23

^a

(Noticeable) >0.05

HP 30 min 6 1.00 ± 0.06

(Slight) 1.75 ± 0.30

^a

(Noticeable) 2.50 ± 0.36

^a

(Noticeable) 3.85 ± 0.70

^b

(Appreciable) <0.05

HP 1 hours 6 0.99 ± 0.07

(Slight) 3.84 ± 1.24

^b

(Appreciable) 5.32 ± 1.07

^c

(Appreciable) 8.18 ± 1.21

^d

(Much) <0.05

HP 2 hours 6 1.00 ± 0.07

(Slight) 5.40 ± 1.01

^c

(Appreciable) 10.84 ± 1.51

^d

(Much) 18.83 ± 0.78

^e

(Very Much) <0.05 Values are reported as the Mean ± Standard deviation

a,b,c,d,e

The same letter indicates no significant difference at α = 0.05 by Duncan's studentized range test

Statistical comparison by ANOVA test

electron microscope, Hitachi, Japan)

을 이용하여 관찰한 결과미백처리전에는규칙적이고조밀한표면양상을보 였으며미백후에는노출시간이길수록법랑질표면의불 규칙한표면양상을관찰할수있었다

(Fig. 1).

4. 35% hydrogen peroxide gel의 노출 시간에 따 른 법랑질 표면의 무기질 변화

EDX

를 사용하여법랑질표면의 성분분석을 시행해본

결과모든군에서

Ca, P

^{의변화를관찰할수있었으나통}

계적으로는유의한차이를보이지않았으며

(P > 0.05) 2

시 간 노출군에서

3

^주후

Ca

^{에통계적으로 유의한차이를보}

였다

(p < 0.05, Table 6).

고 찰

인간은 사회적동물이라는 말처럼항상 타인과 접촉하 며생활을영위하므로변색된치아는개인의사회적건강 까지 손상 시킬 수 있는 중요부분으로 작용할 수 있다

.

Table 5.

VHN values of enamel during the process

Group N Baseline

(24hours staining.) Treatment weeks

1week 2weeks 3weeks p-value

D.W 6 233.17 ± 3.24

^a

229.44 ± 5.21

^a

228.49 ± 6.39

^a

227.44 ± 8.07

^a

p>0.05

HP 30 min 6 236.12. ± 6.21

^a

225.09 ± 9.68

^ab

203.33 ± 12.56

^c

187.17 ± 16.97

^d

p<0.05 HP 1 hours 6 233.78 ± 3.69

^a

197.43 ± 11.14

^c

172.52 ± 13.69

^e

161.25 ± 10.28

^f

p<0.05 HP 2 hours 6 235.74 ± 4.12

^a

187.34 ± 12.35

^d

148.56 ± 12.99

^g

105.13 ± 20.23

^h

p<0.05 Values are reported as the Mean ± Standard deviation

a,b,c,d,e,f,g,h

The same letter indicates no significant difference at

^α

= 0.05 by Duncan ’ s studentized range test

Statistical comparison by ANOVA test

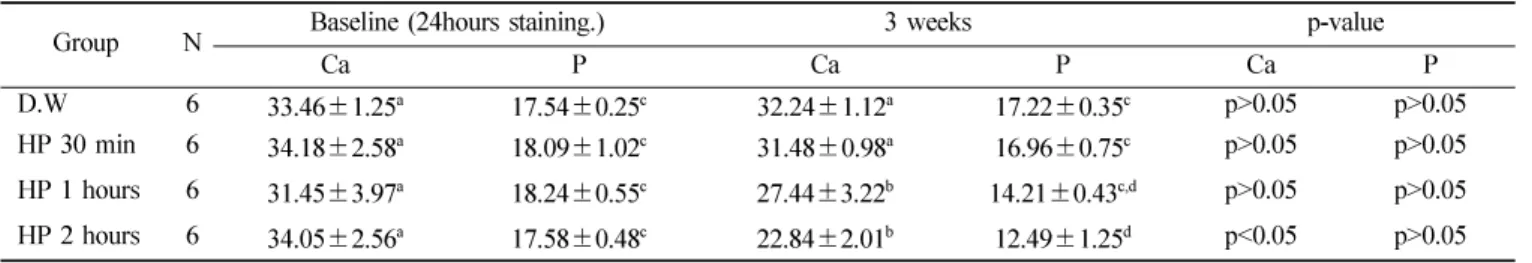

Table 6.

Contents of calcium and phosphate in enamel surface for 3 weeks

Group N Baseline (24hours staining.) 3 weeks p-value

Ca P Ca P Ca P

D.W 6 33.46 ± 1.25

^a

17.54 ± 0.25

^c

32.24 ± 1.12

^a

17.22 ± 0.35

^c

p>0.05 p>0.05 HP 30 min 6 34.18 ± 2.58

^a

18.09 ± 1.02

^c

31.48 ± 0.98

^a

16.96 ± 0.75

^c

p>0.05 p>0.05 HP 1 hours 6 31.45 ± 3.97

^a

18.24 ± 0.55

^c

27.44 ± 3.22

^b

14.21 ± 0.43

^c,d

p>0.05 p>0.05 HP 2 hours 6 34.05 ± 2.56

^a

17.58 ± 0.48

^c

22.84 ± 2.01

^b

12.49 ± 1.25

^d

p<0.05 p>0.05 Values are reported as the Mean ± Standard deviation

a,b,c,d

The same letter indicates no significant difference at

α

= 0.05 by Duncan ’ s studentized range test

Statistical comparison by paired t-test

Fig. 1. SEM images of enamel surfaces.(A,A': 35% hydrogen peroxide gel 30 min for 3 weeks, B,B': 35% hydrogen peroxide gel

1hour for 3 weeks, C,C': 35% hydrogen peroxide gel 2hours for 3 weeks. A,B,C: before treatment / A'B'C': after treatment)

구강건강은 주로 치아우식증과치주병과 같은양대 구강 병에의하여파괴되지만

,

특정구강상병에이환되지 않아 도구강기능은 손상될수있는데

,

^{착색등으로인한심미}

기능의 상실이 대표적인 경우이다

.

과거

,

치아의 색조에 의해 심미장애를 받는경우는 저작기능과 발음기능등의 장애를동반하지 않음으로인하여상대적으로 가벼운 문 제로받아들여져왔다¹⁷⁾

.

최근 치과에 내원하는 환자들 중 치과 치료를 통해서 구강영역의 기능뿐아니라 심미적인면까지 개선되는 것 을 희망하는환자가 많아지고 심미적인 개선만을 목적으 로내원하는경우도크게늘고있으며사회·문화적발전 과 생활수준이 높아지고 환자들의 심미적 요구도가늘어 나면서 종전의 치아를 삭제하는 도재 수복 등의 보철적 방법보다는 치질 삭제량이없으면서간편한 치아미백술 이부각되고있다¹⁾

.

치아 미백술은 약한 갈색 치아나테트라사이클린에 의 한담황색으로변색된치아에대한미백이가능하며커피 나담배등에의해착색된경우효과가매우좋으며일반 인들에있어서 변색의대부분은 법랑질에국한된경우가 많아 본연구에서는 인공적으로 시판청량음료를 사용하 여변색시킨후제조사의권장시간

1

^{시간과권장시간보다}

적은

30

^분

,

^{권장시간보다 많은}

2

^{시간동안 미백 후 미백}

제의효과를알아보고자하였다

.

일반인들이 손쉽게접할수있는심미처치인치아미백 술의효과에 따른 법랑질상태의변화에 관한조사 결과 색조변화량은

1

^{주후 모든미백군에서 약간의 색조변화}

량을보였으나시간의경과에따라현저한차이를발견할 수 있었으며노출시간이 길어질수록 색조 변화량이높아

져치아의색이밝아짐을 알수 있었다¹⁸⁾

. NBS

기준으로

환산한결과

30

분 미백 처리군에서는

appreciable, 1

시간 미백처리군

much, 2

^{시간 미백처리군}

very much

^등으로

나타나임상적으로의미있는결과를보였으며

1

시간미백 처리군은 주에

1

^시간씩

3

^{주간미백처리한 권의 연구19)에}

서와비슷한결과를보였다

.

법랑질 표면경도의 변화는 미세경도측정기를 이용하여 측정한결과 미백 처리군에서 모두 미백후에 표면경도가 낮아진것을 알 수 있었으며 노출시간이 길수록경도값

이 낮아짐을 확인할 수 있었다

. 6%

이상의

hydrogen

peroxide

은 치아의 법랑질과 상아질의 미세 경도를 감소

시키며

,

상아질세관을통해박테리아투과성을 증가시킬 수있다는보고와 일치하는 결과였으며²⁰⁾

Arwill

등²¹⁾은

6

시간동안

hydrogen peroxide

^{에노출된법랑질에서그기}

질의변성과분해로인해이온의투과성이증가한다고보

고하였다

.

^또한

Nathanson

^{22)은 고농도의}

hydrogen

peroxide

은 법랑질과 상아질이 경도가 낮은 경우 치수로

hydrogen peroxide

^{가 확산되어 치수독성을 야기할 수 있}

으므로 무분별한 사용은 바람직하지 못하다고 하였으며

Gerlach

^{등23)도 치은에 위해효과가있음을 보고하였다}

.

^미

백노출시간이길어짐에따라치아의경도가낮아져미백 후치아우식증에노출위험이높아질수있음으로미백후 법랑질의 재광화를 위한불소도포 등이 함께이루어져야 할것으로사료된다

.

법랑질 표면의 미세구조를 주사전자현미경을 이용하여 관찰한 결과대조군에서는 규칙적인 법랑질표면의 형태 가 계속 유지된반면 미백처리군에서는 노출 시간이길 수록 법랑질표면의 형태가 불규칙하며 외형이붕괴되는 양상을관찰할수있었으며법랑질표면조성에변화를보 이지 않은 결과를 얻은 권의연구¹⁹⁾와는 다른 결과를보 였으나

Perdigao

²⁴⁾

, Josey

²⁵⁾의 연구와는 상응하는 결과를 보였다

.

또한

EDX

를 사용하여 법랑질 표면의 성분 분석을 시 행해본 결과 모든 군에서 미백후 경도와 표면의 형태가 변화되었고 치아의주요 구성원소인

Ca, P

^{의 정량이전}

반적으로 감소되어 선행연구와 비슷한결과를 확인할수 있었다^26,27)

.

따라서 본 실험에서 사용한

35% hydrogen peroxide

gel

^{은 적절한 시간 이상으로 장기 노출시킬 경우 법랑질}

표면의 미세구조적인 변화를야기할 수 있으므로 전문가 미백시 정확한노출시간을 준수할 필요가있으리라 생각 되며

,

^{환자의구강상태에따라노출시간이 적절히조절되}

어야할것으로사료된다

.

본 연구의 한계점으로는 구강내 환경을완벽히 재현할

수 없는

in vitro

실험으로 진행되었기 때문에 외인성 및

내인성 치아변색들을 완벽하게 구현하지 못하였으나 미 백제의노출시간에따른안정성및생체적합성을평가할 수있는기초자료가 되리라생각되며 향후

in vitro

실험의 한계점을 보완한

in vivo , in situ

연구를 통한 안정성평 가에관한연구가지속적으로진행되어야할것으로사료 된다

.

요 약

본 연구는 전문가 미백제로 많이 사용되고 있는

35%

hydrogen peroxide

를사용하여인공적으로변색시킨 법랑

질에노출시킨 후 법랑질의색

,

^{경도 및표면변화에 미치}

는영향을평가하여다음과같은결론을얻었다

.

1. 35% HP

미백처리군의 색조변화량

(

∆

E*)

은 시간의

경과에 따라색조 변화를 보였으며 통계적으로도 유의한 차이를나타냈으며

NBS unit

로환산해본 결과

30

분노출 군에서는

appreciable

^{에해당이되며}

1

^시간

, 2

^{시간노출군}

에서 각각

much, very much

에 해당이되어임상적인의

미를지니는것으로나타났다

(p < 0.05).

2.

법랑질 표면의 경도를 분석한 결과 대조군에서는

3

주동안거의변화를보이지않은반면미백제노출군에서 는 법랑질 표면경도가 매우 낮게 나타났다

.

특히

2

시간 노출군에서 각 주마다 큰 변화를보였으며 통계적으로도

유의한차이를나타냈다

(P < 0.05).

3.

미백처리 전·후의 법랑질 표면에 대한 미세구조를 분석하기 위해 주사전자현미경을 이용하여 관찰한 결과 미백후노출시간이길수록법랑질표면의불규칙한표면 양상을 관찰할 수 있었으며

EDX

를 사용하여 법랑질 표

면의성분분석을시행해본결과모든군에서

Ca, P

^의전

반적인감소를볼수있었으나통계적으로는유의한차이 를보이지않았다

(P > 0.05).

이상의 결과를 종합해볼 때

35% HP

치아 미백은 미

백노출시간이길어질수록법랑질표면에영향을미쳐술 후 치아의 시림이나 거칠어짐과 같은 부작용을 야기 할 수 있으므로 짧은 기간 동안 정확한 방법으로 전문가에 의하여시행되어야할것으로사료된다

.

참고문헌

1. McEvoy SA: Chemical agents for removing intrinsic stains from vital teeth Currents techniques and their clinical application. Quintessence Int 20(6): 379-384, 1989.

2. Baratieri LN, Ritter AV, Monteiro S Jr. Caldeira de Andrada MA, Cardoso Vieira LC: Nonvital tooth bleaching: guidelines for the clinician. Quintessence Int 26(9): 597-608, 1995.

3. Walton RE, Rostein I: Bleaching discolored teeth: Internal and External. Principle and practice of endodontics. 2nd ed.

Philiadelphia, Saundets, pp.385-400, 1996.

4. Chappel JA: Hints and queries. Dent Cosmos 19: 499, 1877.

5. Nutting EB, Poe GS: A new combination for bleaching teeth.

Dent Clin North Am 10: 655-662, 1976.

6. Haywood VB, Heymann HO: Nightguard vital bleaching.

Quintessence Int 20(3): 173-176, 1989.

7. Howard WR: Patient applied tooth whiteners are they safe, effective with supervision. J Am Dent Assoc 123(2): 57-60, 1992 .

8. Lenhard M: Assessing tooth color change after repeated bleaching in vitro with a 10 percent carbamide peroxide. J Am Dent Assoc 127(11): 1618-1624, 1996.

9. Sharma A, Leonard RH, Haywood VB: Use of different concentrations of carbamide peroxide for bleaching.

Quintessence Int 29(8): 503-507, 1998.

10. Williams HA, Rueggeberg FA, Meister LW: Bleaching the natural dentition to match the color of existing restora- tions:case report. Quintessence Int 23(10): 673-677, 1992.

11. Mokhlis GR, Matis BA, Cochran MA, Eckert GJ: A clinical evaluation of carbamide peroxide and hydrogen peroxide whitening agents during daytime use. J Am Dent Assoc 131(9): 1269-1277, 2000.

12. Haywood VB: Current status of nightguard vital bleaching.

Compend Contin Educ Dent 28: 10-17, 2000.

13. Li Y: Peroxide-containing tooth whiteners: An update on safety. Compend Contin Educ Dent 28: 4-9, 2000.

14. Allison R, Symons AL, Meyers IA: The effect of a vital bleaching technique on the surface integrity of enamel. Aust Dent J 36: 312-315, 1991.

15. Weitzman SA, Weitberg AB, Stossel TP, Schwartz J, Shklar G: Effects of hydrogen peroxide on oral carcinogenesis in hamsters. Journal of Periodontology 57(11): 685-688, 1986.

16. Bitter NC, Sanders J: Electron microscopy study of four bleaching aegnts on enamel surfaces. J Dent Res 71(4): 600- 602, 1992.

17. Heymann HO: Tooth whitening: facts and fallacies. Br Dent J 198(8):514, 2005.

18. Hanks CT, Fat JC, Wataha JC, Corcoran JF: Cytotoxicity and dentin permeability of carbamide peroxide and hydrogen peroxide vital bleaching materials in vitro. J Dent Res 72(5):

931-938, 1993.

19. Kwon YH, Huo MS, Kim KH, Kim SK, Kim YJ: Effect of hydrogen peroxide on the light reflectance and morphology of bovine enamel. J Oral Rehabil 29(5): 473-477, 2002.

20. Convigton JS, Friend GW, Lamoreaux WJ, Perry T:

Cabamide peroxide tooth bleaching effects on enamel composition and topography. J Dent Res Special Issue 175, 1990.(Abstract)

21. Arwill T, Myrberg N, Soremark R: Penetration of radioisotopes through enamel and dentine. Odontol Rev 20(1): 47-54, 1969.

22. Nathanson D: Vital tooth bleaching: sensitivity and pulpal considerations. J am Dent Assoc 128: 41-44, 1997.

23. Gerlach RW, Barker ML, Sagel PA, Ralston CS, McMillan DA. In-use peroxide kinetics of 10% hydrogen peroxide whitening strips. J Clin Dent 19(2): 59-63, 2008.

24. Perdigao J, Francci C, Swift EJ Jr, Ambrose WW, Lopes M:

Ultra-morphological study of the interaction of dental adhesives with carbamide peroxide-bleached enamel. Am J Dent 11(6):

291-301, 1998.

25. Josey AL, Meyers IA, Romaniuk K, Symons AL: The effect of a vital bleaching technique on enamel surface morphology and the bonding of composite resin to enamel. J Oral Rehabil 23(4): 244-250, 1996.

26. Hosoya N, Honda K, Lino F, Arai T: Change on enamel surface roughness and adhesion of Streotococcus mutans to enamel after vital bleaching. J Dent 31(8): 543-548, 2003.

27. Oliveira R, Paes AF, Giannini LM: Effect of a carbamide peroxide bleaching gel containing calcium or fluoride on human enamel surface microhardness. Braz Dent J 16(2):

103-106, 2005.

(Received September 17, 2008; Accepted December 10, 2008)
