한국해안․해양공학회 학술발표논문집 (2009) 2009년 11월 5일-11월 6일

제18권, pp. 224-227

무반사조파시스템을 이용한 항주파의 조파방법에 관하여

On Generation of Ship Induced Waves Using Non-Reflected

Wave Generation System

허동수

1

, 이우동

2

Dong Soo Hur

1

and Woo Dong Lee

2

1. 서 론

항만의 주된 기능은 화물을 원활하게 중계하는 것이며, 항만가동률은 선박에서 화물을 싣고 내리 는 하역작업에 달려 있다. 하역작업의 효율성을 높이기 위해서는 접안선박의 동요를 줄이는 것이 우선되어야 한다. 그렇기 위해서는 무엇보다 중요 한 것이 항내정온도를 확보하는 것이다. 항내정온 도는 악천후 시에는 파랑, 해류, 조류, 바람 등의 해양 물리적 환경의 영향을 받지만, 평상시에는 항내를 운항하는 선박에 의해 발생하는 항주파 (Ship induced wave)의 영향을 더 크게 받게 된다.

선박의 항행으로 인하여 발생하는 항주파는 일 반적으로 외해에서 전파되면서 파랑에너지가 감쇠 되어 결국 소멸하기 때문에 연안역에 큰 영향을 미치지 않는 경우가 대부분이지만, 항내처럼 면적 이 좁은 수역, 항로/운하 등과 같은 협수로, 해안에 근접할 경우, 선박간의 항로가 교차할 경우 항주파 로 인한 피해가 종종 발생하고 있는 실정이다. 이러한 항주파에 관한 발생원리 및 전파양상에 관하여서는 예전부터 많은 연구자들에 의해서 다 양한 연구들이 이루어졌다. 항주파의 물리적인 메 커니즘에 대한 분석은 Kaivin(1887)에 의해 처음으 로 시도되었다. 이후, 모형선박을 이용한 다양한 실험들(Johnson, 1968; Sorensen, 1969; Newman, 1977)이 이루어졌으며, 아울러 다양한 실험 자료 를 분석하여 항주파고산정을 위한 경험식을 제한 하였다(日本海難防止協會, 1971; Sorensen and Weggel, 1984). 근래에 와서는 컴퓨터의 발달로 인 하여 여러 연구자들이 수치모델을 이용한 연구들 을 수행하고 있으며, 이들 대부분의 연구는 완경 사방정식(森田ら, 1995)이나, Boussinesq 방정식 (Jiang et al., 2002; 신승호와 정대득, 2003; 김재수 등, 2008) 등과 같은 적분방정식을 이용하는 평면 2차원 모델들이다. 최근에는 상업용 모델 (FLOW-3DⓇ)을 이용한 수치모의가 이루어지고 있 다(강영승 등, 2008). 따라서 본 연구에서는 무반사조파가 가능한 3차 원 수치해석기법(LES-WASS-3D; 허동수와 이우동, 2007)을 이용하여 항주파의 조파방법에 관하여 고 찰하는 것을 목적으로 한다.

2. 수치해석기법

LES-WASS-3D(허동수와 이우동, 2007)는 기초방정 식으로서 무반사조파를 위한 조파소스(조파원천)항 이 포함된 연속방정식 (1)과 투과성구조물에 대한 적 용을 위하여, 유체저항을 도입한 수정된 Navier-Stokes 운동방정식 (2)-(4)와 자유수면을 모의하기 위한 VOF 함수의 이류방정식 (5)로 구성된 3차원 수치해석기법 으로 파ㆍ구조물ㆍ해저지반의 상호작용의 영향을 직 접 고려할 수 있다. 또한, 기존의 3차원 수치해석기법 (Hur and Mizutani, 2003; Hur, 2004)을 토대로 sub-grid scale 모델을 이용하는 Large Eddy Simulation 기법 (Sub-Grid Scale model; Smagorinsky, 1963)을 도입하여 격자크기 보다 작은 난류구조의 구현이 가능하다.

1 국립경상대학교 해양과학대학 해양토목공학과 부교수 2 일본나고야대학 공학연구과 사회기반공학전공 박사과정

(2)

Speed of ship 5.50m/sec Ship induced wave Height 1.44m Period 3.52sec Length 19.38m        (1)              

 

   



 

   



 

   



 (2)            

 

   



 

   



 

   



      (3)                   

 

   



 

   



 

   



 

          (4)        (5) 투과성구조물의 유체저항으로서 관성저항

(Sakakiyama and Kajima, 1992), 난류저항(Ergun, 1952; van Gent, 1995) 및 층류저항(van Gent, 1995; Liu and Masliyah, 1999)을 도입하여 투과 성구조물의 입경 및 공극에 따른 유체저항의 특성 을 재현할 수 있다. 여기서, u, v, w는 x, y, z방향의 속도성분,ϒv 는 체적공극율(volume porosity), ϒx, ϒy, ϒz는 x, y, z방향에 대한 면적투과율(surface permeability) 을 나타내며, β는 부가감쇠영역을 제외하고는 0 으로 주어지는 파랑감쇠계수이다. 또한, υt는 동 점성계수와 와동점성계수의 합을 나타내고, 투과 성구조물내의 유체저항으로서 Mx, My, Mz는 관성저 항을 Dx, Dy, Dz는 층류저항을 Fx, Fy, Fz는 난류저 항을 각각 의미하며, q*는 조파소스(조파원천)의 유량밀도를 나타낸다.

3. 해석결과

3.1 수치파동수조 및 입사조건

본 연구에서는 무반사조파시스템을 이용하는 3 차원 수치파동수조에서 항주파의 조파방법에 대해 검토하기 위하여 Fig. 1과 같은 3차원 수치파동수조 를 이용하였다. 파의 재반사를 방지하기위해 조파소 스(조파원천) 및 부가감쇠영역을 설치하였다.

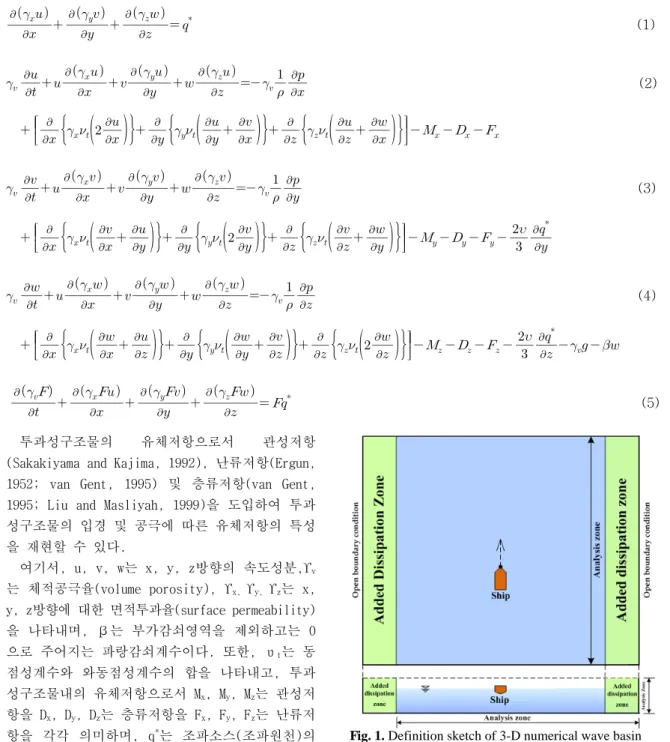

Fig. 1. Definition sketch of 3-D numerical wave basin

Table 1. Ship induced wave conditions used in this

study. 



    (6)

(3)

(a) t=6.0sec (b) t=9.5sec (c) t=13.0sec

(d) t=16.5sec (e) t=20.0sec (f) t=23.5sec

(g) t=27.0sec (h) t=30.5sec (i) t=34.0sec

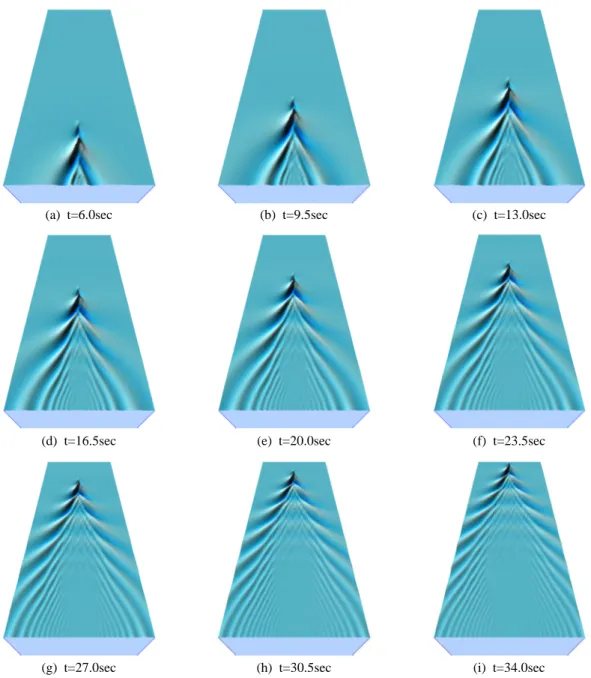

Fig. 2. Spatial distributions of free surfaces according to a ship moving

항주파는 1,000TEU급 컨테이너선을 기준으로 산 정하였으며, 운항속도 및 항주파의 파장과 주기는 일본항만설계기준을 참고하였으며, 운항속도는 항 내를 기준으로 5.50m/sec, 항주파의 파장은 19.38m, 항주파의 주기는 3.52sec를 적용하였다. 또한 항주 파의 파고(H0)는 日本海難防止協會(1971)에서 제안 한 경험식 (6)을 이용하여 산정하였으며, Table 1에 제시된 바와 같다. 여기서 LS는 선박의 길이, VK는 만재항해속도, EHPW는 조파마력을 의미한다. 선박에 의해 발생되는 항주파는 일반적으로 횡 파(Transverse wave)와 종파(Diverging wave)로의 조

합으로 이루어지는 3차원적인 파랑이다. 항주파에 있어서 종파보다는 횡파에 의한 피해가 더 많은 것을 감안하여 본 연구에서는 횡파만을 고려하여 항주파를 재현하였다.

3.2 항주파의 조파 시뮬레이션

Fig. 2는 1,000TEU급 컨테이너선이 5.5m/sec의 운항속도로 200m의 해역을 운항하는 동안의 항주 파의 수면형을 나타낸 것이다.

Fig. 2로부터 알 수 있듯이 쐐기(Wedge)형태의 Kelvin wash(Kaivin, 1887)의 형상이 잘 나타남을

(4)

알 수 있다. 무반사조파시스템을 이용한 항주파의 재현에 대 한 상세한 내용에 대해서는 학술대회에서 발표하 기로 한다.

4. 결론 및 고찰

본 연구에서는 3차원 수치파동수조내에서 무반 사조파시스템을 이용하여 항주파를 재현하기 위하 여, 장시간 조파에 따른 재반사에 대해 자유로운 무반사조파시스템을 도입한 LES-WASS-3D(허동수 와 이우동, 2007)를 이용하여 시뮬레이션을 실시하 였다. 항주파의 재현은 1,000TEU급 컨테이너선을 기준 으로 산정하였으며, 운항속도 5.50m/sec, 항주파의 파장 19.38m, 항주파의 주기 3.52sec를 적용하여 항 주파를 재현한 결과 쐐기(Wedge)형태의 Kelvin wash(Kaivin, 1887)의 형상을 잘 재현함을 알 수 있 었으며, 무반사조파시스템을 도입하고 있는 3차원 수치해석기법(LES-WASS-3D)을 이용하여 항주파에 의한 파동장해석의 적용 가능성을 확인하였다. 이상의 배경에 근거하여 본 연구와 같은 무반사조 파시스템을 이용한 항주파의 재현에 있어서 수리모 형실험에서 해석하기 어려운 부분까지 고정도의 해 석이 가능하다면, 경제적인 측면과 시간적인 측면을 모두 수용함으로서 공학적으로 크게 공헌할 것으로 판단된다.

참고문헌

김재수, 공병승, 홍남식. (2008). 군장신항만의 항주파 로 인한 계류안정성해석. 한국해양공학회지, 22(5), 69-74. 신승호, 정대득. (2003). 비선형분산파랑모형을 이용 한 항주파의 발생과 전파에 관한 수치예측모형 개발. 한국항해항만학회지, 27(5), 527-537. 허동수, 이우동. (2007). 잠제 주변의 파고분포 및 흐름의 3차원 특성; PART I-해빈이 없을 경우. 대한토목학회논문집, 27(6B), 689-701.

Ergun, S. (1952). Fluid flow through packed columns. Chem Eng., 48(2), 89-94.

Hur, D.S. and Mizutani, N. (2003). Numerical estimation of the wave forces acting on a three-dimensional body on submerged breakwater. Coastal Eng., 47, 329-345.

Hur, D.S. (2004). Deformation of multi-directional random waves passing over an impermeable submerged breakwater installed on a sloping bed. Ocean Eng., 31, 1295-1311.

Jiang, T., Henn, R. and Sharma, S.D. (2002). Wash waves generated by ship moving on fairways of varying topography. Proc 24th. Symp on Naval Hydrodynamics, Fukuoka, Japan.

Johnson, J.W. (1968). Ship Waves in shoaling waters. Proc. 11th conf. Ocean Eng. London, 1488-1498. Kelvin, L. (1887). On the waves produced by a single

mpulse in water of any depth. Proc. Royal Soc. London, 42, 80-83.

Liu, S. and Masliyah, J.H. (1999). Non-linear flows in porous media. J. Non-Newtonian Fluid Mech., 86(1), 229-252.

Newman, J.N. (1977) Marine Hydrodynamics. The MIT Press.

Sakakiyama, T. and Kajima, R. (1992). Numerical simulation of nonlinear wave interacting with permeable breakwater. Proc. 23rd Int. Conf. Coastal Eng., ASCE, 1517-1530.

Smagorinsky, J. (1963). General circulation experiments with the primitive equation. Mon. Weath. Rev. 91(3), 99-164.

Sorenson, R.M. (1969). Waves generated by model ship hull. Proc. ASCE, 95(WW4), 513-538.

Sorenson, R.M. and Weggel J.R. (1969). Development of ship wave design information. Proc. 19th Conf. Coastal Eng., 3227-3243.

van Gent, M.R.A. (1995). Wave interaction with permeable coastal structures. Ph.D. Thesis, Delft University The Netherlands.

森田修二, 椹木享, 出口一郎, 奧田晋史. (1995). 港內 における航走波の簡易解析手法. 海洋開發論文集, 11, 13-18. 日本海難防止協會. (1971). 海上交通安全に關る基礎 的事項の調査硏究. 一航行船舶の航走波が小型船 舶に及合ぼす影響の硏究, 海難防止の調査硏究事 業報告書, 完了報告書, 83.
