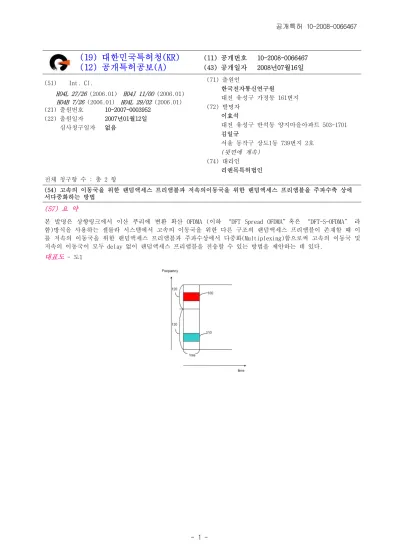

(19) 대한민국특허청(KR) (12) 공개특허공보(A)
(11) 공개번호 10-2008-0066467 (43) 공개일자 2008년07월16일 (51) Int. Cl.
H04L 27/26 (2006.01) H04J 11/00 (2006.01) H04B 7/26 (2006.01) H04L 29/02 (2006.01) (21) 출원번호 10-2007-0003952
(22) 출원일자 2007년01월12일 심사청구일자 없음
(71) 출원인
한국전자통신연구원
대전 유성구 가정동 161번지 (72) 발명자
이효석
대전 유성구 반석동 양지마을아파트 503-1701 김일규
서울 동작구 상도1동 739번지 2호 (뒷면에 계속)
(74) 대리인
리앤목특허법인 전체 청구항 수 : 총 2 항
(54) 고속의 이동국을 위한 랜덤액세스 프리앰블과 저속의이동국을 위한 랜덤액세스 프리앰블을 주파수축 상에 서다중화하는 방법
(57) 요 약
본 발명은 상향링크에서 이산 푸리에 변환 확산 OFDMA (이하 “DFT Spread OFDMA”혹은 “DFT-S-OFDMA” 라 함)방식을 사용하는 셀룰라 시스템에서 고속의 이동국을 위한 다른 구조의 랜덤액세스 프리앰블이 존재할 때 이 를 저속의 이동국을 위한 랜덤액세스 프리앰블과 주파수상에서 다중화(Multiplexing)함으로써 고속의 이동국 및 저속의 이동국이 모두 delay 없이 랜덤액세스 프리앰블을 전송할 수 있는 방법을 제안하는 데 있다.
대표도 - 도1
(72) 발명자 고영조
대전 서구 월평2동 무궁화아파트 102-706 장갑석
대전 서구 복수동 초록마을 2단지 203-1505 박형근
대전 서구 탄방동 개나리아파트 104-601
김영훈
대전 유성구 가정동 KIT아파트 12동 104호 방승찬
대전 서구 월평동 301 누리아파트 111-1102
특허청구의 범위 청구항 1
DFT spread OFDM 신호를 전송하는 이동국에 있어서
고속의 이동국이 사용하는 프리앰블을 사용하는 랜덤액세스 대역과 저속의 이동국이 사용하는 프리앰블을 사용 하는 랜덤액세스 대역을 주파수 축에서 다중화 하는 방법.
청구항 2
DFT spread OFDM 신호를 전송하는 이동국에 있어서
고속의 이동국이 사용하는 프리앰블을 사용하는 랜덤액세스 대역과 저속의 이동국이 사용하는 프리앰블을 사용 하는 랜덤액세스 대역을 셀의 특성에 따라 셀에서 다른 수로 배정함으로써 고속의 이동국 및 저속의 이동국이 모두 랜덤액세스를 용이하게 하는 방법.
명 세 서
발명의 상세한 설명 발명의 목적
발명이 속하는 기술 및 그 분야의 종래기술
텍사스 인스트루먼트 사는 2006년 11월 3GPP LTE 리가회의에서 고속의 이동국이 사용하는 프리앰블과 저속의 이
<3>
동국이 사용하는 프리앰블을 시간축에서 다중화 하는 기술을 제안했다. 그 기술의 경우 고속의 이동국은 시간지 연을 겪는다. 본 기술에서는 주파수 축에서 두 프리앰블을 다중화 함으로써 모든 이동국이 시간지연을 겪지 않 는다. 한편 에릭슨은 도심셀은 저속의 이동국을 위한 프리앰블을 사용하고 고속도로 셀과 같은 경우는 고속의 이동국을 위한 프리앰블을 사용하도록 하는 것과 같은 셀별로 다른 프리앰블을 사용할 것을 제안했다. 그 경우 두 셀이 인접할 때 간섭이 있게 된다. 또한 도심셀의 고속의 이동국은 사용가능한 프리앰블이 없어 성능저하를 겪게 된다. 본 발명에서는 두 종류의 프리앰블을 사용하는 대역을 나누어 놓고 모든 셀에서 두 종류를 사용하게 함으로써 그러한 효과를 배제했다.
발명이 이루고자 하는 기술적 과제
본 발명은 상향링크에서 이산 푸리에 변환 확산 OFDMA (이하 “DFT Spread OFDMA”혹은 “DFT-S-OFDMA” 라
<4>
함)방식을 사용하는 셀룰라 시스템의 상향링크에서 랜덤액세스 시도 시 이동국의 속도에 따라 다른 프리앰블을 사용할 시 주파수 축에 따라 다중화 함으로써 서로간의 간섭을 줄이고 모든 이동국이 랜덤액세스를 가능하도록 하는 방법을 제안하는데 있다.
발명의 구성 및 작용
은 저속의 이동국을 위한 프리앰블이다. 120은 기지국이 이 대역 내에 랜덤액세스 대역을 설정할 시 고속의 이 동국을 위한 프리앰블을 사용하는 대역이고, 130은 기지국이 이 대역 내에 랜덤액세스 대역을 설정할 시 저속의 이동국을 위한 프리앰블을 사용하는 대역이다.
도 2 는 셀에 따라 랜덤액세스 대역을 다르게 설정하는 한 예이다. 200은 도심에 있는 셀을 의미한다. 이 경우
<7>
고속의 이동국에 비해 저속의 이동국이 많으므로 기지국은 저속의 이동국을 위한 프리앰블을 사용할 수 있는 랜 덤액세스 대역의 수를 많게 설정한다. 210 은 고속의 이동국을 위한 프리앰블이고, 220은 저속의 이동국을 위한 프리앰블이다. 도2에서는 도심 셀의 경우 고속의 이동국을 위한 프리앰블을 사용할 수 있는 랜덤액세스대역은 1 개이고 저속의 이동국을 위한 프리앰블을 사용할 수 있는 랜덤액세스 대역은 2개이다. 230은 고속도로를 나타낸 대. 240은 고속도로를 포함하는 셀이다. 이 경우 고속의 이동국이 많으므로 기지국은 고속의 이동국이 이용할 수 있는 프리앰블을 사용할 수 있는 랜덤액세스 대역을 많게 설정한다. 250은 고속의 이동국이 사용할 수 있는 프리앰블이고 260은 저속의 이동국이 사용할 수 있는 프리앰브이다. 도2의 고속도로 셀의 경우 고속의 이동국을 위한 프리앰블을 사용할 수 있는 대역은 2개이고 저속의 이동국을 위한 프리앰블을 사용할 수 있는 대역은 1개 이다.
본 발명은 또한 컴퓨터로 읽을 수 있는 기록매체에 컴퓨터가 읽을 수 있는 코드로서 구현하는 것이 가능하다.
<8>
컴퓨터가 읽을 수 있는 기록매체는 컴퓨터 시스템에 의해 읽혀질 수 있는 데이터가 저장되는 모든 종류의 기록 장치를 포함한다. 컴퓨터가 읽을 수 있는 기록매체의 예로는 ROM, RAM, CD-ROM, 자기 테이프, 플로피 디스크, 광데이터 저장장치 등이 있으며, 또한 케리어 웨이브(예를 들어 인터넷을 통한 전송)의 형태로 구현되는 것도 포함한다. 또한, 컴퓨터가 읽을 수 있는 기록매체는 네트워크로 연결된 컴퓨터 시스템에 분산되어, 분산방식으 로 컴퓨터가 읽을 수 있는 코드가 저장되고 실행될 수 있다. 그리고, 본 발명을 구현하기 위한 기능적인 (functional) 프로그램, 코드 및 코드 세그먼트들은 본 발명이 속하는 기술분야의 프로그래머들에 의해 용이하 게 추론될 수 있다.
이러한 본원 발명인 방법 및 장치는 이해를 돕기 위하여 도면에 도시된 실시예를 참고로 설명되었으나, 이는 예
<9>
시적인 것에 불과하며, 당해 분야에서 통상적 지식을 가진 자라면 이로부터 다양한 변형 및 균등한 타 실시예가 가능하다는 점을 이해할 것이다. 따라서, 본 발명의 진정한 기술적 보호 범위는 첨부된 특허청구범위에 의해 정 해져야 할 것이다.
발명의 효과
본 발명에 따르면, DFT-S_OFDMA 방식을 사용하는 셀룰라 시스템의 상향 링크에서 랜덤 액세스 시도시 이동국의
<10>
속도에 따라 다른 프리앰블을 사용할 시 주파수 축에 따라 다중화 함으로써 서로 간의 간섭을 줄이고 모든 이동 국이 랜덤 액세스를 할 수 있다.
도면의 간단한 설명
도 1 은 고속의 이동국을 위한 랜덤액세스 프리앰블을 저속의 이동국을 위한 랜덤액세스 프리앰블과 주파수축
<1>
상에서 다중화 하는 방법을 도시한 것이다.
도 2 는 셀에 따라 랜덤액세스 대역을 다르게 설정하는 한 예이다.
<2>
도면 도면1
도면2
