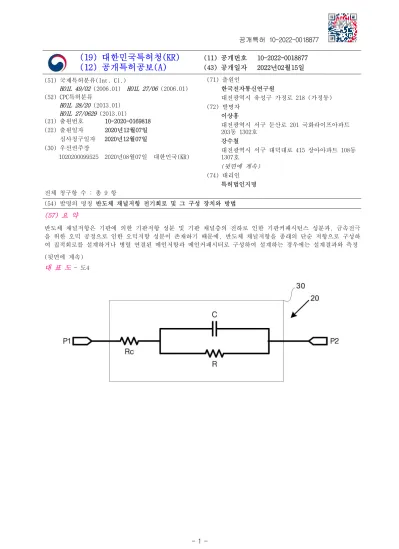

(19) 대한민국특허청(KR) (12) 공개특허공보(A)
(11) 공개번호 10-2022-0018877 (43) 공개일자 2022년02월15일 (51) 국제특허분류(Int. Cl.)
H01L 49/02 (2006.01) H01L 27/06 (2006.01) (52) CPC특허분류
H01L 28/20 (2013.01) H01L 27/0629 (2013.01)
(21) 출원번호 10-2020-0169818 (22) 출원일자 2020년12월07일 심사청구일자 2020년12월07일 (30) 우선권주장
1020200099525 2020년08월07일 대한민국(KR)
(71) 출원인
한국전자통신연구원
대전광역시 유성구 가정로 218 (가정동) (72) 발명자
이상흥
대전광역시 서구 둔산로 201 국화라이프아파트 203동 1302호
강수철
대전광역시 서구 대덕대로 415 상아아파트 108동 1307호
(뒷면에 계속) (74) 대리인
특허법인지명 전체 청구항 수 : 총 9 항
(54) 발명의 명칭 반도체 채널저항 전기회로 및 그 구성 장치와 방법 (57) 요 약
반도체 채널저항은 기판에 의한 기판저항 성분 및 기판 채널층의 전하로 인한 기판커패시턴스 성분과, 금속전극 을 위한 오믹 공정으로 인한 오믹저항 성분이 존재하기 때문에, 반도체 채널저항을 종래의 단순 저항으로 구성하 여 집적회로를 설계하거나 병렬 연결된 메인저항과 메인커패시터로 구성하여 설계하는 경우에는 설계결과와 측정 (뒷면에 계속)
대 표 도 - 도4
공개특허 10-2022-0018877
결과 사이에 오차가 유발된다. 이 문제를 해결하기 위해, 제1포트와 제2포트 사이에, 병렬 연결된 저항 및 커패 시터와, 이 병렬 연결된 저항 및 커패시터에 직렬 연결되는 오믹저항이 포함된 제1수동소자부를 포함하는 반도체 채널저항의 전기회로가 제공된다. 이 전기회로에는 추가적으로 상기 제1포트와 접지 사이에 연결된 제2수동소자 부와, 상기 제2포트와 접지 사이에 연결된 제3수동소자부가 포함될 수 있는데, 여기서 제2수동소자부는 저항, 커 패시터, 및 병렬연결된 저항과 커패시터 중 하나를 포함할 수 있고, 제3수동소자부는 저항, 커패시터, 및 병렬연 결된 저항과 커패시터 중 하나를 포함할 수 있다.
(52) CPC특허분류
H01L 27/0635 (2013.01) (72) 발명자
김성일
대전광역시 유성구 문지로 300 효성해링턴플레이스 110동 2402호
김해천
대전광역시 서구 청사서로 70 무궁화아파트 104동 803호
노윤섭
대전광역시 유성구 가정로 63 럭키하나아파트 109 동 905호
안호균
대전광역시 유성구 지족북로 60 한화꿈에그린2블럭 205동 503호
임종원
대전광역시 서구 만년남로 8 상록수아파트 106동 906호
장성재
대전광역시 유성구 노은로 416 송림마을5단지아파 트 509동 804호
정현욱
대전광역시 유성구 온천로 60 사이언스타운주상복 합 408호
이 발명을 지원한 국가연구개발사업 과제고유번호 1711102386 과제번호 CRC-19-02-ETRI 부처명 과학기술정보통신부 과제관리(전문)기관명 국가과학기술연구회 연구사업명 융합연구단사업
연구과제명 국방 무기체계용 핵심 반도체 부품 자립화 플랫폼 개발 기 여 율 1/1
과제수행기관명 한국전자통신연구원 연구기간 2019.12.01 ~ 2020.11.30
명 세 서 청구범위 청구항 1
반도체 기판에 형성된 채널저항의 전기회로로,
제1포트와 제2포트 사이에, 병렬 연결된 저항 및 커패시터와, 이 병렬 연결된 저항 및 커패시터에 직렬 연결되 는 오믹저항이 포함된 제1수동소자부를 포함하는 반도체 채널저항의 전기회로.
청구항 2
제1항에 있어서, 상기 제1포트와 접지 사이에 연결된 제2수동소자부와, 상기 제2포트와 접지 사이에 연결된 제3 수동소자부를 추가로 포함하되,
상기 제2수동소자부는 저항, 커패시터, 및 병렬연결된 저항과 커패시터 중 하나를 포함하고,
상기 제3수동소자부는 저항, 커패시터, 및 병렬연결된 저항과 커패시터 중 하나를 포함하는 반도체 채널저항의 전기회로.
청구항 3
선택된 기판 항목을 수신하도록 구성된 기판선택부 - 여기서 기판 항목은 SiC 항목과 Si 항목을 포함함;
선택된 저항 항목을 수신하도록 구성된 저항선택부 - 여기서 저항 항목은 메인저항 항목, 오믹저항 항목, P1측 기판저항 항목, 및 P2측 기판저항 항목을 포함함;
선택된 커패시터 항목을 수신하도록 구성된 커패시터선택부 - 여기서 커패시터 항목은 메인커패시터 항목, P1측 기판커패시터 항목, P2측 기판커패시터 항목을 포함함; 및
상기 선택된 기판 항목, 저항 항목, 및 커패시터 항목으로 전기회로를 구성하는 회로구성부를 포함하는 반도체 채널저항 전기회로 구성장치.
청구항 4
제3항에 있어서, 상기 회로구성부는
상기 기판선택부에서 SiC 기판 항목이 선택되었는지 판단하고;
SiC 기판 항목이 선택되었으면, 상기 저항선택부와 커패시터선택부를 통해 메인저항과 메인커패시터가 선택되었 는지 판단하여 선택된 메인저항과 메인커패시터를 병렬로 연결하여 P1과 P2 사이에 연결하고;
저항선택부를 통해 오믹저항이 선택되었는지 판단하여 오믹저항이 선택되지 않았으면 상기 P1과 P2 사이에 연결 된 상기 병렬연결된 메인저항과 메인커패시터를 최종 회로로 구성하고;
오믹저항이 선택되었으면 선택된 이 오믹저항을 상기 병렬연결된 메인저항 및 메인커패시터와 P1 사이에 직렬 연결하도록 구성되는 반도체 채널저항 전기회로 구성장치.
청구항 5
제3항에 있어서, 상기 회로구성부는
상기 기판선택부에서 Si 기판 항목이 선택되었는지 판단하고;
Si 기판 항목이 선택되었으면, 상기 저항선택부와 커패시터선택부를 통해 메인저항과 메인커패시터가 선택되었 는지 판단하여 선택된 메인저항과 메인커패시터를 병렬로 연결하여 P1과 P2 사이에 연결하고;
저항선택부를 통해 오믹저항이 선택되었는지 판단하여 오믹저항이 선택되지 않았으면 상기 P1과 P2 사이에 연결 된 상기 병렬연결된 메인저항과 메인커패시터를 최종 회로로 구성하고;
오믹저항이 선택되었으면 선택된 이 오믹저항을 상기 병렬연결된 메인저항 및 메인커패시터와 P1 사이에 직렬
연결하고;
저항선택부를 통해 P1측 기판저항이 선택되었는지 또는 선택되지 않았는지를 판단하고, 커패시터선택부를 통해 P1측 기판커패시터가 선택되었는지 또는 선택되지 않았는지를 판단하여, 상기 P1측 기판저항과 P1측 기판커패시 터가 둘 중 하나만 선택되었는지 모두 선택되었는지 판단하고;
상기 둘 중 하나만 선택되었다면 P1과 접지 사이에 상기 선택된 P1측 기판저항 또는 P1측 기판커패시터를 연결 하여 최종 회로를 구성하고, 반면에 P1측 기판저항과 P1측 기판커패시터가 모두 선택되었다면 P1측 기판저항과 P1측 기판커패시터를 병렬연결하여 이를 P1과 접지 사이에 연결하여 최종 회로를 구성하도록 구성되는 반도체 채널저항 전기회로 구성장치.
청구항 6
제3항에 있어서, 상기 회로구성부는
상기 기판선택부에서 Si 기판 항목이 선택되었는지 판단하고;
Si 기판 항목이 선택되었으면, 상기 저항선택부와 커패시터선택부를 통해 메인저항과 메인커패시터가 선택되었 는지 판단하여 선택된 메인저항과 메인커패시터를 병렬로 연결하여 P1과 P2 사이에 연결하고;
저항선택부를 통해 오믹저항이 선택되었는지 판단하여 오믹저항이 선택되지 않았으면 상기 P1과 P2 사이에 연결 된 상기 병렬연결된 메인저항과 메인커패시터를 최종 회로로 구성하고, 오믹저항이 선택되었으면 선택된 이 오 믹저항을 상기 병렬연결된 메인저항 및 메인커패시터와 P1 사이에 연결하고;
저항선택부를 통해 P2측 기판저항이 선택되었는지 또는 선택되지 않았는지를 판단하고, 커패시터선택부를 통해 P2측 기판커패시터가 선택되었는지 또는 선택되지 않았는지를 판단하여, 상기 P2측 기판저항과 P2측 기판커패시 터가 둘 중 하나만 선택되었는지 모두 선택되었는지 판단하고;
상기 둘 중 하나만 선택되었다면 P2와 접지 사이에 상기 선택된 P2측 기판저항 또는 P2측 기판커패시터를 연결 하여 최종 회로를 구성하고, 반면에 P2측 기판저항과 P2측 기판커패시터가 모두 선택되었다면 P2측 기판저항과 P2측 기판커패시터를 병렬연결하여 이를 P2와 접지 사이에 연결하여 최종 회로를 구성하도록 구성되는 반도체 채널저항 전기회로 구성장치.
청구항 7
제3항에 기재된 반도체 채널저항 전기회로 구성장치에서 수행되는 반도체 채널저항 전기회로 구성방법으로, 상기 저항선택부와 커패시터선택부를 통해 메인저항과 메인커패시터가 선택되었는지 판단하여 선택된 메인저항 과 메인커패시터를 병렬로 연결하여 P1과 P2 사이에 연결하고;
상기 저항선택부를 통해 오믹저항이 선택되었는지 판단하여 오믹저항이 선택되지 않았으면 상기 P1과 P2 사이에 연결된 상기 병렬연결된 메인저항과 메인커패시터를 최종 회로로 구성하고;
오믹저항이 선택되었으면 선택된 이 오믹저항을 상기 병렬연결된 메인저항 및 메인커패시터와 P1 사이에 직렬 연결하고;
상기 기판선택부를 통해 반도체 기판이 SiC 기판 또는 Si 기판으로 선택되었는지 판단하여 SiC 기판으로 선택된 것으로 판단된 때 상기 구성된 P1과 P2 사이에 연결된 상기 병렬연결된 메인저항 및 메인커패시터와 직렬 연결 된 오믹저항을 최종 회로로 구성하는 것을 포함하는 반도체 채널저항 전기회로 구성방법.
청구항 8
제7항에 있어서,
상기 기판선택부에서 Si 기판 항목이 선택된 것으로 판단된 때,
상기 저항선택부를 통해 P1측 기판저항이 선택되었는지 또는 선택되지 않았는지를 판단하고, 커패시터선택부를 통해 P1측 기판커패시터가 선택되었는지 또는 선택되지 않았는지를 판단하여, 상기 P1측 기판저항과 P1측 기판 커패시터가 둘 중 하나만 선택되었는지 모두 선택되었는지 판단하고;
상기 둘 중 하나만 선택되었다면 P1과 접지 사이에 상기 선택된 P1측 기판저항 또는 P1측 기판커패시터를 연결 하여 최종 회로를 구성하고, 반면에 P1측 기판저항과 P1측 기판커패시터가 모두 선택되었다면 P1측 기판저항과
P1측 기판커패시터를 병렬연결하여 이를 P1과 접지 사이에 연결하여 최종 회로를 구성하는 것을 추가로 포함하 는 반도체 채널저항 전기회로 구성방법.
청구항 9 제7항에 있어서,
상기 기판선택부에서 Si 기판 항목이 선택된 것으로 판단된 때,
상기 저항선택부를 통해 P2측 기판저항이 선택되었는지 또는 선택되지 않았는지를 판단하고, 커패시터선택부를 통해 P1측 기판커패시터가 선택되었는지 또는 선택되지 않았는지를 판단하여, 상기 P2측 기판저항과 P2측 기판 커패시터가 둘 중 하나만 선택되었는지 모두 선택되었는지 판단하고;
상기 둘 중 하나만 선택되었다면 P2와 접지 사이에 상기 선택된 P2측 기판저항 또는 P2측 기판커패시터를 연결 하여 최종 회로를 구성하고, 반면에 P측 기판저항과 P2측 기판커패시터가 모두 선택되었다면 P2측 기판저항과 P1측 기판커패시터를 병렬연결하여 이를 P2와 접지 사이에 연결하여 최종 회로를 구성하는 것을 추가로 포함하 는 반도체 채널저항 전기회로 구성방법.
발명의 설명 기 술 분 야
본 발명은 반도체 채널저항에 관한 것으로, 반도체 능동소자 채널 저항 전기회로와 이 전기회로를 구성하는 장 [0001]
치 및 방법에 관한 것이다.
배 경 기 술
반도체 집적회로 설계를 위하여는 능동소자뿐만 아니라, 저항, 인덕터, 커패시터 등의 수동소자가 필요하다. 이 [0002]
들 중 반도체 기판 상에 형성되는 저항에는 저저항을 위한 박막저항과, 중저항 및 고저항을 위한 채널저항이 있 다.
도 1은 SiC(또는 Si) 기판 상의 AlGaN/GaN 채널층을 사용한 저항을 나타낸다. 도 1을 참조하면, AlGaN/GaN 채널 [0003]
층을 사용한 저항(10)은, SiC(또는 Si) 기판(11) 위의 버퍼층(12)에 형성된 AlGaN(104)/GaN(13) 채널층에 오믹 (Ohmic) 공정으로 금속전극용 오믹접촉부(15, 16)를 형성하여 만들어진다. 여기서 AlGaN(14)/GaN(13) 채널층은 능동소자인 트랜지스터의 캐리어 이동을 위해 사용되기도 하지만, 중저항 및 고저항용 저항체이기도 하다.
이러한 반도체 채널저항을 전기회로로 구성하는 종래의 방식에 따르면, 단순 저항 성분, 또는 저항 및 커패시터 [0004]
성분을 사용하여 전기적인 연결 상태로 단순 구성하고 있다.
도 2는 SiC 또는 Si 기판 상의 AlGaN/GaN 채널층에 대한 종래의 전기회로 구성을 나타낸다. 도 1과 같이 [0005]
AlGaN/GaN 채널층을 사용하여 형성된 저항(10)이, 제1포트 P1과 제2포트 P2 사이에 연결되는 단순 저항 R로 구 성되어 있다.
도 3은 SiC 또는 Si 기판 상의 AlGaN/GaN 채널층에 대한 또다른 종래의 전기회로 구성을 나타낸다. AlGaN/GaN [0006]
채널층을 사용하여 형성된 저항이, 제1포트 P1과 제2포트 P2 사이에 병렬 연결된 저항(이하, 메인저항) R 및 커 패시터(이하, 메인커패시터) C로 구성되어 있다.
그러나, 도 1의 반도체 채널저항은 기판에 의한 기판저항 성분 및 기판 채널층의 전하로 인한 기판커패시턴스 [0007]
성분과, 금속전극을 위한 오믹 공정으로 인한 저항(이하, 오믹저항) 성분이 존재하기 때문에, 반도체 채널저항 을 종래의 단순 저항으로 구성하여 집적회로를 설계(도 2)하거나 병렬 연결된 메인저항과 메인커패시터로 구성 하여 설계(도 3)하는 경우에는 설계결과와 측정결과 사이에 오차가 유발된다.
발명의 내용 해결하려는 과제
본 발명은 상기한 문제점을 해결하기 위해 제안된 것으로, 메인저항 및 메인커패시터 이외에 기판저항 및 기판 [0008]
커패시턴스 성분과 오믹저항 성분을 포함시켜 반도체 채널저항의 특성을 정확히 구성할 수 있는 전기회로 구성 장치 및 방법를 제안함을 목적으로 한다.
과제의 해결 수단
상기 과제를 달성하기 위하여 본 발명의 일 측면에 따르면, 제1포트와 제2포트 사이에, 병렬 연결된 저항 및 커 [0009]
패시터와, 이 병렬 연결된 저항 및 커패시터에 직렬 연결되는 오믹저항이 포함된 제1수동소자부를 포함하는 반 도체 채널저항의 전기회로가 제공된다. 이 전기회로에는 추가적으로 상기 제1포트와 접지 사이에 연결된 제2수 동소자부와, 상기 제2포트와 접지 사이에 연결된 제3수동소자부가 포함될 수 있는데, 여기서 제2수동소자부는 저항, 커패시터, 및 병렬연결된 저항과 커패시터 중 하나를 포함할 수 있고, 제3수동소자부는 저항, 커패시터, 및 병렬연결된 저항과 커패시터 중 하나를 포함할 수 있다.
본 발명의 다른 측면에 따르면, 선택된 기판 항목을 수신하도록 구성된 기판선택부 - 여기서 기판 항목은 SiC [0010]
항목과 Si 항목을 포함함; 선택된 저항 항목을 수신하도록 구성된 저항선택부 - 여기서 저항 항목은 메인저항 항목, 오믹저항 항목, P1측 기판저항 항목, 및 P2측 기판저항 항목을 포함함; 선택된 커패시터 항목을 수신하도 록 구성된 커패시터선택부 - 여기서 커패시터 항목은 메인커패시터 항목, P1측 기판커패시터 항목, P2측 기판커 패시터 항목을 포함함; 및 상기 선택된 기판 항목, 저항 항목, 및 커패시터 항목으로 전기회로를 구성하는 회로 구성부를 포함하는 반도체 채널저항 전기회로 구성장치가 제공된다.
또한 본 발명의 또다른 측면에 따르면, 저항선택부와 커패시터선택부를 통해 메인저항과 메인커패시터가 선택되 [0011]
었는지 판단하여 선택된 메인저항과 메인커패시터를 병렬로 연결하여 P1과 P2 사이에 연결하고; 저항선택부를 통해 오믹저항이 선택되었는지 판단하여 오믹저항이 선택되지 않았으면 상기 P1과 P2 사이에 연결된 상기 병렬 연결된 메인저항과 메인커패시터를 최종 회로로 구성하고; 오믹저항이 선택되었으면 선택된 이 오믹저항을 상기 병렬연결된 메인저항 및 메인커패시터와 P1 사이에 직렬 연결하고; 기판선택부를 통해 반도체 기판이 SiC 기판 또는 Si 기판으로 선택되었는지 판단하여 SiC 기판으로 선택된 것으로 판단된 때 상기 구성된 P1과 P2 사이에 연결된 상기 병렬연결된 메인저항 및 메인커패시터와 직렬 연결된 오믹저항을 최종 회로로 구성하는 것을 포함 하는 반도체 채널저항 전기회로 구성방법이 제공된다.
이상에서 소개한 본 발명의 구성 및 작용은 이후에 도면과 함께 설명하는 구체적인 실시예를 통하여 더욱 명확 [0012]
해질 것이다.
발명의 효과
종래의 반도체 채널저항 전기회로 구성과 달리, 본 발명의 반도체 채널저항 전기회로 구성에 의하면 반도체기판 [0013]
및 채널 전하로 인한 기판저항 및 기판커패시턴스 성분과, 금속전극을 위한 오믹공정에 의한 오믹저항 성분이 포함되어 반도체 채널저항의 특성을 정확히 구성할 수 있어 반도체 채널저항 설계나 반도체 채널저항을 포함한 집적회로 설계를 보다 정확하게 할 수 있다.
도면의 간단한 설명
도 1은 AlGaN/GaN 채널층을 이용한 반도체 채널저항의 단면도.
[0014]
도 2는 반도체 채널저항을 구성한 종래의 전기회로.
도 3은 반도체 채널저항을 구성한 또다른 종래의 전기회로.
도 4는 본 발명의 일 실시예에 따른 반도체 채널저항을 구성한 전기회로.
도 5는 본 발명의 다른 실시예에 따른 반도체 채널저항을 구성한 전기회로.
도 6은 본 발명에 따른 전기회로 구성장치의 구성도 도 7은 기판선택부(110)의 기판 항목들을 나타낸다.
도 8은 저항선택부(130)의 저항 항목들을 나타낸다.
도 9는 커패시터선택부(150)의 커패시터 항목들을 나타낸다.
도 10~12는 본 발명의 전기회로 구성방법의 프로세스 흐름도이다.
발명을 실시하기 위한 구체적인 내용
본 발명의 이점 및 특징, 그리고 이들을 달성하는 방법은 첨부된 도면과 함께 상세하게 기술되어 있는 실시예를 [0015]
참조하면 명확해질 것이다. 그러나 본 발명은 이하에서 개시되는 실시예에 한정되는 것이 아니라 서로 다른 다 양한 형태로 구현될 것이며, 단지 본 실시예는 본 발명의 개시가 완전하도록 하며, 본 발명이 속하는 기술분야 에서 통상의 지식을 가진 자에게 발명의 범주를 완전하게 알려주기 위해 제공되는 것이며, 본 발명은 청구항의 기재에 의해 정의된다. 한편, 본 명세서에서 사용된 용어는 실시예를 설명하기 위한 것이며 본 발명을 제한하고 자 하는 것은 아니다. 본 명세서에서, 단수형은 문구에서 특별히 언급하지 않는 한 복수형도 포함한다. 명세서 에서 사용된 '포함한다(comprise)' 또는 '포함하는(comprising)'은 언급된 구성요소, 단계, 동작 및/또는 소자 이외의 하나 이상의 다른 구성요소, 단계, 동작 및/또는 소자의 존재 또는 추가를 배제하지 않는다.
이하, 본 발명의 바람직한 실시예를 첨부 도면을 참조하여 상세히 설명한다. 각 도면의 구성요소들에 참조부호 [0016]
를 부가함에 있어서, 동일한 구성요소들에 대해서는 비록 다른 도면상에 표시되더라도 가급적 동일한 부호를 부 여하고 또한 본 발명을 설명함에 있어, 관련된 공지 구성 또는 기능에 대한 구체적인 설명이 본 발명의 요지를 흐릴 수 있는 경우에는 그 상세한 설명을 생략한다.
도 4는 본 발명의 일 실시예에 따라 구성된 반도체 채널저항 전기회로로, 실리콘카바이드(SiC)와 같이 반도체 [0018]
기판 저항이 커서 반도체 기판의 기생성분을 무시할 수 있는 경우에 구성된 전기회로이다. 도 4를 참조하면, 일 실시예에 따라 구성된 반도체 채널저항 전기회로(20)에서 제1포트 P1과 제2포트 P2 사이의 수동소자부(30)는 병 렬 연결된 메인저항 R 및 메인커패시터 C에 오믹저항 Rc가 직렬로 연결된다.
도 1에 나타낸 반도체 채널저항(20)은 실제로 오믹접촉 공정을 통해 최종적으로 완성된다. 따라서 종래에 구성 [0019]
된 전기회로를 나타낸 도 3은 이 오믹접촉부가 빠진 전기회로이며 본 발명은 오믹저항 Rc까지 고려하여 회로를 구성함으로써 정확도가 매우 개선된 전기회로를 제공할 수 있다.
도 5는 본 발명의 다른 실시예에 따라 구성된 반도체 채널저항 전기회로로, 실리콘(Si)과 같이 반도체 기판 저 [0021]
항이 작아서 반도체 기판의 기생성분을 무시할 수 없는 경우에 구성된 전기회로이다. 도 5를 참조하면, 반도체 채널저항 전기회로(20)에서
제1포트 P1과 제2포트 P2 사이의 제1수동소자부(30)는 도 4와 같이 병렬 연결된 메인저항 R 및 메인커패시터 C [0022]
에 오믹저항 Rc가 직렬로 연결되며,
제1포트 P1과 접지 사이의 제2수동소자부(40)는 P1측 기판저항 Rsub1과 기판커패시터 Csub1 중 하나, 또는 기판 [0023]
저항 Rsub1과 기판커패시터 Csub1이 병렬로 연결되고,
제2포트 P2와 접지 사이의 제3수동소자부(50)는 P2측 기판저항 Rsub2와 기판커패시터 Csub2 중 하나, 또는 기판 [0024]
저항 Rsub2와 기판커패시터 Csub2가 병렬로 연결된다.
이와 같이, 반도체 채널저항은 SiC 기판이나 Si 기판에서 형성될 수 있는데 SiC 기판에서 형성되는 경우는 SiC [0025]
기판의 저항이 커서 도 4의 전기회로로 구성하는 것이 가능하며, Si 기판에서 형성되는 경우는 Si 기판의 저항 이 작아 기판 성분을 고려해야 하므로 도4의 전기회로 구성에 상기 제2수동소자부(40)와 제3수동소자부(50)가 결합된 도 5의 전기회로를 구성하는 것이다.
도 5의 제2수동소자부(40)의 기판저항 Rsub1과 제3수동소자부(50)의 기판저항 Rsub2는 같은 값일 수도 있고 다 [0026]
른 값일 수도 있으며, 또한 제2수동소자부(40)의 기판커패시터 Csub1과 제3수동소자부(50)의 기판커패시터 Csub2는 같은 값일 수도 있고 다른 값일 수도 있다.
도 6은 상술한 전기회로를 구성하는 장치의 구성도이다.
[0028]
전기회로 구성장치(100)에 유저인터페이스 UI(200)가 연결되어 있다. 전기회로 구성장치(100)는, 유저인터페이 [0029]
스(200)에 연결된 유저에게 기판 항목(item)을 선택하도록 선택지를 제공하고 선택된 기판 항목을 수신하도록 구성된 기판선택부(110), 선택된 기판 항목을 수신하여 이 기판 항목에 관련된 태스크를 처리하는 기판처리부 (120), 유저인터페이스(200)에 연결된 유저에게 저항 항목을 선택하도록 선택지를 제공하고 선택된 저항 항목을 수신하도록 구성된 저항선택부(130), 선택된 저항 항목을 수신하여 이 저항 항목에 관련된 태스크를 처리하는 저항처리부(120), 유저인터페이스(200)에 연결된 유저에게 커패시터 항목을 선택하도록 선택지를 제공하고 선택 된 커패시터 항목을 수신하도록 구성된 커패시터선택부(150), 선택된 커패시터 항목을 수신하여 이 커패시터 항
목에 관련된 태스크를 처리하는 커패시터처리부(120), 상기 처리된 기판 항목, 저항 항목, 및 커패시터 항목으 로 전기회로를 구성하는 회로구성부(170), 구성된 전기회로를 화면표시, 인쇄, 신호 전송 등의 방식으로 출력하 기 위한 데이터를 출력하는 회로출력부(180)를 포함한다.
이렇게 구성되는 전기회로 구성장치(100)는 하드웨어 및 소프트웨어로 구성되는 컴퓨터 내지는 프로세서로 구현 [0030]
될 수 있다. 또한 유저인터페이스(200)는 하드웨어 및 소프트웨어로 구성되며 표시화면, 인쇄기 등이 포함되는 컴퓨터 내지는 프로세서로 구현될 수 있다.
도 7은 기판선택부(110)의 기판 항목들을 나타낸다. 기판선택부(110)는 기판의 종류가 SiC인지 Si인지를 선택하 [0031]
도록 SiC 항목(111)과 Si 항목(112)을 유저에게 제공한다.
도 8은 저항선택부(130)의 저항 항목들을 나타낸다. 저항 항목에 메인저항(R) 항목(131), 오믹저항(Rc) 항목 [0032]
(132), P1측 기판저항(Rsub1) 항목(133), P2측 기판저항(Rsub2) 항목(134)이 포함되어 유저에게 제공된다.
도 9는 커패시터선택부(150)의 커패시터 항목들을 나타낸다. 커패시터 항목에 메인커패시터(C) 항목(151), P1측 [0033]
기판커패시터(Csub1) 항목(152), P2측 기판커패시터(Csub2) 항목(153)이 포함되어 유저에게 제공된다.
도 6~9와 같이 구성된 전기회로 구성장치(100)의 기능(태스크 처리)을 설명은, 도 10~12를 참조하여 본 발명의 [0034]
전기회로 구성방법의 프로세스 흐름에 대해 설명하는 것으로 갈음하기로 한다.
도 10을 참조하면, 저항선택부(130)를 활성화하여 저항 항목들 중 하나를 유저가 선택하도록 제공한다(S100).
[0035]
메인저항이 선택되었는지 판단하여(S110) 메인저항이 선택되었으면 커패시터선택부(150)를 활성화하여 커패시터 항목들 중 하나를 유저가 선택하도록 제공한다(S120). 메인커패시터가 선택되었는지 판단하여(S130) 메인커패시 터가 선택되었으면 선택된 메인저항과 메인커패시터를 병렬로 연결하여 도 4에서 언급한 수동소자부(30)를 구성 하여 M으로 저장하고, 이 M을 P1과 P2 사이에 연결한다(S140). 그리고 다시 저항선택부(130)를 활성화하여 저항 항목들 중 하나를 유저가 선택하도록 제공한다(S150). 오믹저항이 선택되었는지 판단하여(S160) 오믹저항이 선 택되지 않았으면 앞서 S140에서 구성된, P1과 P2 사이에 연결된 M을 최종회로로 출력한다(S170). 반면에 오믹저 항이 선택되었으면 선택된 이 오믹저항을 상기 S140에서 구성된 M과 P1 사이에 연결한다(S180). 그리고 기판선 택부(110)를 활성화하여(S190) 기판 항목들 중 하나를 유저가 선택하도록 제공한다(S200). 유저가 기판선택부 (110)에서 SiC 기판 항목을 선택하였으면 상기 S180에서 구성된, P1과 P2 사이에 오믹저항과 수동소자부(30) M 이 직렬 연결된 회로를 출력한다(S170).
여기까지가 앞서 설명한 도 4의 회로를 구성하기 위한 실시예에 관련된 내용이다. 반면에 앞의 S200에서 Si 기 [0036]
판 항목이 선택되었으면 앞서 설명한 도 5의 회로를 구성하기 위한 실시예에 관련된 도 11로 넘어가 설명한다.
한편, 반도체 기판이 SiC인지 Si인지의 선택 단계는 도 10에서와 같은 위치에 있지 않고, 다른 위치에서 수행될 [0037]
수 있다. 예를 드러, S100 이전에 미리 모두 단계로서 반도체 기판이 SiC인지 Si인지의 선택 프로세스를 수행할 수도 있다.
도 11에서, 앞의 S200에서 Si 기판 항목이 선택되었으면 저항선택부(130)를 활성화하여(S210) 저항 항목들 중 [0038]
앞서 선택된 메인저항과 오믹저항을 제외한 저항 항목들 중 하나를 선택하도록 유저에게 제공한다. P1측 기판저 항이 선택되었는지 또는 선택되지 않았는지를 판단하고(S220), 커패시터선택부(150)를 활성화하여(S230) 커패시 터 항목들 중 앞서 선택된 메인커패시터를 제외한 커패시터 항목들 중 하나를 선택하도록 유저에게 제공한다.
P1측 기판커패시터가 선택되었는지 또는 선택되지 않았는지를 판단한다(S240). 앞의 S220과 S240에서 P1측 기판 저항과 P1측 기판커패시터가 둘 중 하나만 선택되었는지 모두 선택되었는지 판단한다(S250). 둘 중 하나만 선택 되었다면 P1과 접지 사이에 상기 선택된 P1측 기판저항 또는 P1측 기판커패시터를 연결하고(S260) 이상에서 구 성된 최종 회로를 출력한다(S290). 반면에 P1측 기판저항과 P1측 기판커패시터가 모두 선택되었다고 판단되면 P1측 기판저항과 P1측 기판커패시터를 병렬연결하여 앞서 도 5에서 설명한 제2수동소자부(40)를 구성하여 S1으 로 저장하고(S270) 이 S1을 P1과 접지 사이에 연결한다(S280). 그리고 이상에서 구성된 최종 회로를 출력한다 (S290).
이상의 도 11의 프로세스는 반도체기판의 P1측과 접지 사이에 연결되는 제2수동소자부(40)에 연관된 [0039]
프로세스로, 도 5와 같이 완전한 전기회로를 구성하려면 반도체기판의 P2측과 접지 사이에 연결되는 제3수동소 자부(50)에 대해서도 고려해야 한다. 제3수동소자부(50)에 대한 전기회로 구성은 도 11에 나타낸 제2수동소자부 (40)에 대한 것과 유사하다. 이에 대해서 도 12를 참조하여 설명한다. 이하의 도 12의 프로세스 설명은 설명의 순서상 도 11의 설명 다음에 되었지만 실제로는 도 11의 프로세스와 도 12의 프로세스는 시간상 순서가 있는 것
이 아니며, 또한 순차적일 필요도 없다(즉, 병렬 처리도 가능함).
도 12를 참조하면, 앞의(도 10의) S200에서 Si 기판 항목이 선택되었으면 저항선택부(130)를 활성화하여(S310) [0040]
저항 항목들 중 앞서 선택된 메인저항과 오믹저항을 제외한 저항 항목들 중 하나를 선택하도록 유저에게 제공한 다. P2측 기판저항이 선택되었는지 또는 선택되지 않았는지를 판단하고(S320), 커패시터선택부(150)를 활성화하 여(S330) 커패시터 항목들 중 앞서 선택된 메인커패시터를 제외한 커패시터 항목들 중 하나를 선택하도록 유저 에게 제공한다. P2측 기판커패시터가 선택되었는지 또는 선택되지 않았는지를 판단한다(S340). 앞의 S320과 S340에서 P2측 기판저항과 P2측 기판커패시터가 둘 중 하나만 선택되었는지 모두 선택되었는지 판단한다(S350).
둘 중 하나만 선택되었다면 P2와 접지 사이에 상기 선택된 P2측 기판저항 또는 P2측 기판커패시터를 연결하고 (S360) 이상에서 구성된 최종 회로를 출력한다(S390). 반면에 P2측 기판저항과 P2측 기판커패시터가 모두 선택 되었다고 판단되면 P2측 기판저항과 P2측 기판커패시터를 병렬연결하여 앞서 도 5에서 설명한 제3수동소자부 (50)를 구성하여 S2로 저장하고(S370) 이 S2를 P2와 접지 사이에 연결한다(S380). 그리고 이상에서 구성된 최종 회로를 출력한다(S390).
이상에서 설명한 본 발명의 방법 및/또는 장치의 각 구성요소의 기능(function) 또는 과정(process)은 [0041]
DSP(digital signal processor), 프로세서, 컨트롤러, ASIC(application-specific IC), 프로그래머블 로직소자 (FPGA 등), 기타 전자소자 중의 적어도 하나 그리고 이들의 조합이 포함되는 하드웨어 요소로써 구현 가능하다.
또한 하드웨어 요소와 결합되어 또는 독립적으로 소프트웨어로써도 구현 가능한데, 이 소프트웨어는 기록매체에 저장 가능하다.
지금까지 본 발명의 바람직한 실시예를 통하여 본 발명을 상세히 설명하였으나, 본 발명이 속하는 기술분야의 [0043]
통상의 지식을 가진 자는 본 발명이 그 기술적 사상이나 필수적인 특징을 변경하지 않고서 본 명세서에 개시된 내용과는 다른 구체적인 형태로 실시될 수 있다는 것을 이해할 수 있을 것이다. 이상에서 기술한 실시예들은 모 든 면에서 예시적인 것이며 한정적이 아닌 것으로 이해해야 한다. 또한 본 발명의 보호범위는 상기 상세한 설명 보다는 후술한 특허청구범위에 의하여 정해지며, 특허청구의 범위 그리고 그 균등 개념으로부터 도출되는 모든 변경 또는 변형된 형태는 본 발명의 기술적 범위에 포함되는 것으로 해석되어야 한다.
도면 도면1
도면2
도면3
도면4
도면5
도면6
도면7
도면8
도면9
도면10
도면11
도면12
