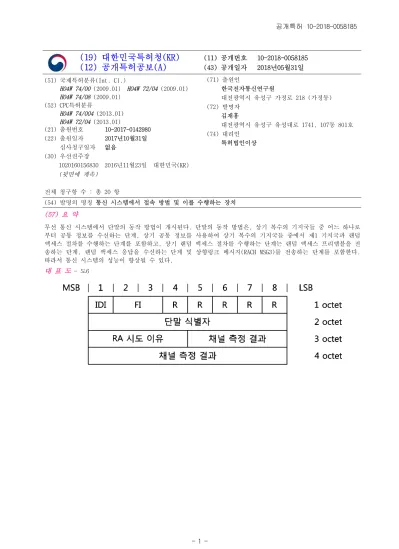

(19) 대한민국특허청(KR) (12) 공개특허공보(A)

(11) 공개번호 10-2018-0058185 (43) 공개일자 2018년05월31일 (51) 국제특허분류(Int. Cl.)

H04W 74/00 (2009.01) H04W 72/04 (2009.01) H04W 74/08 (2009.01)

(52) CPC특허분류

H04W 74/004 (2013.01) H04W 72/04 (2013.01)

(21) 출원번호 10-2017-0142980 (22) 출원일자 2017년10월31일 심사청구일자 없음

(30) 우선권주장

1020160156830 2016년11월23일 대한민국(KR) (뒷면에 계속)

(71) 출원인

한국전자통신연구원

대전광역시 유성구 가정로 218 (가정동) (72) 발명자

김재흥

대전광역시 유성구 유성대로 1741, 107동 801호 (74) 대리인

특허법인이상

전체 청구항 수 : 총 20 항

(54) 발명의 명칭 통신 시스템에서 접속 방법 및 이를 수행하는 장치 (57) 요 약

무선 통신 시스템에서 단말의 동작 방법이 개시된다. 단말의 동작 방법은, 상기 복수의 기지국들 중 어느 하나로 부터 공통 정보를 수신하는 단계, 상기 공통 정보를 사용하여 상기 복수의 기지국들 중에서 제1 기지국과 랜덤 액세스 절차를 수행하는 단계를 포함하고, 상기 랜덤 액세스 절차를 수행하는 단계는 랜덤 액세스 프리앰블을 전 송하는 단계, 랜덤 액세스 응답을 수신하는 단계 및 상향링크 메시지(RACH MSG3)를 전송하는 단계를 포함한다.

따라서 통신 시스템의 성능이 향상될 수 있다.

대 표 도 - 도6

(2)

(52) CPC특허분류

H04W 74/08 (2013.01) H04W 74/0833 (2013.01)

(30) 우선권주장

1020160165166 2016년12월06일 대한민국(KR) 1020170000933 2017년01월03일 대한민국(KR) 이 발명을 지원한 국가연구개발사업

과제고유번호 R0101-16-0244 부처명 과학기술정보통신부

연구관리전문기관 정보통신기술진흥센터(IITP) 연구사업명 방송통신산업기술개발사업

연구과제명 (통합)초연결 스마트 서비스를 위한 5G 이동통신 핵심기술개발 기 여 율 1/1

주관기관 한국전자통신연구원 연구기간 2016.03.01 ~ 2017.02.28

(3)

명 세 서 청구범위 청구항 1

무선 통신 시스템에서 단말의 동작 방법으로서,

상기 복수의 기지국들 중 어느 하나로부터 공통 정보를 수신하는 단계; 및

상기 공통 정보를 사용하여 상기 복수의 기지국들 중에서 제1 기지국과 랜덤 액세스 절차(random access procedure)를 수행하는 단계를 포함하며,

상기 랜덤 액세스 절차를 수행하는 단계는,

랜덤 액세스 프리앰블을 상기 제1 기지국에 전송하는 단계;

상기 제1 기지국으로부터 상기 랜덤 액세스 프리앰블에 대한 응답으로 랜덤 액세스 응답을 수신하는 단계; 및 상향링크 메시지를 상기 제1 기지국에 전송하는 단계를 포함하며,

상기 상향링크 메시지는 상기 상향링크 메시지의 포맷과 관련된 정보를 나타내는 필드를 포함하는, 단말의 동작 방법.

청구항 2

청구항 1에 있어서,

상기 상향링크 메시지는 상기 단말의 식별자의 크기를 나타내는 제1 필드를 포함하는, 단말의 동작 방법.

청구항 3

청구항 1에 있어서,

상기 상향링크 메시지는 상기 상향링크 메시지에 포함된 정보가 무엇인지를 나타내는 제2 필드를 포함하는, 단 말의 동작 방법.

청구항 4

청구항 3에 있어서,

상기 상향링크 메시지는 상향링크 버퍼 크기, 무선 채널 측정 결과, 랜덤 액세스 시도 이유, 상기 단말의 캐퍼 빌러티(capability), 상기 단말의 이동 상태, 상기 단말의 위치 및 연결 요청을 위한 제어 시그널링 정보 중 적 어도 하나 이상을 포함하는, 단말의 동작 방법.

청구항 5

청구항 1에 있어서,

상기 공통 정보는 상기 단말의 식별자의 크기에 따라 그룹핑 된 자원 할당 정보를 포함하며,

상기 랜덤 액세스 프리앰블을 상기 제1 기지국에 전송하는 단계는, 상기 자원 할당 정보에 기초하여, 상기 단말 의 식별자 크기에 대응하는 무선 자원을 이용하여 상기 랜덤 액세스 프리앰블을 전송하는, 단말의 동작 방법.

청구항 6

청구항 1에 있어서,

상기 랜덤 액세스 응답은 상기 상향링크 메시지에 포함되는 정보의 종류를 지시하는 지시 필드를 포함하며, 상기 상향링크 메시지를 상기 제1 기지국에 전송하는 단계는, 상기 지시 필드가 지시하는 정보를 포함하도록 상 기 상향링크 메시지를 생성하여 전송하는, 단말의 동작 방법.

(4)

청구항 7

청구항 1에 있어서,

상기 상향링크 메시지는 상향링크 데이터 및 상기 상향링크 데이터의 크기를 나타내는 제3 필드를 포함하는, 단 말의 동작 방법.

청구항 8

청구항 1에 있어서,

상기 상향링크 메시지는 상기 단말의 식별자 및 페이로드를 포함하는, 단말의 동작 방법.

청구항 9

청구항 8에 있어서,

상기 랜덤 액세스 응답은 상기 페이로드의 크기에 대한 정보를 포함하며,

상기 상향링크 메시지는 상기 페이로드의 크기에 따라 미리 정해진 포맷으로 생성되는, 단말의 동작 방법.

청구항 10

청구항 8에 있어서,

상기 상향링크 메시지는 상기 페이로드의 크기를 나타내는 제4 필드를 포함하는, 단말의 동작 방법.

청구항 11

청구항 8에 있어서,

상기 상향링크 메시지는 상기 페이로드에 포함된 정보의 종류를 나타내는 제5 필드를 포함하는, 단말의 동작 방 법.

청구항 12

청구항 11에 있어서,

상기 제5 필드는 상기 페이로드가 데이터 또는 제어 시그널링 정보를 포함하는 것을 나타내는, 단말의 동작 방 법.

청구항 13

복수의 기지국들을 포함하는 무선 통신 시스템에서 단말의 동작 방법으로서, 상기 복수의 기지국들 중 어느 하나로부터 공통 정보를 수신하는 단계; 및

상기 공통 정보를 사용하여 상기 복수의 기지국들 중에서 제1 기지국과 랜덤 액세스 절차(random access procedure)를 수행하는 단계를 포함하며,

상기 랜덤 액세스 절차를 수행하는 단계는,

랜덤 액세스 프리앰블 및 랜덤 액세스 페이로드를 포함하는 랜덤 액세스 요청 메시지를 상기 제1 기지국에 전송 하는 단계; 및

상기 제1 기지국으로부터 상기 랜덤 액세스 요청 메시지에 대한 응답으로 랜덤 액세스 응답을 수신하는 단계를 포함하며,

상기 랜덤 액세스 페이로드는 상기 단말의 식별자 및 상기 랜덤 액세스 페이로드의 포맷을 나타내는 필드를 포 함하는, 단말의 동작 방법.

청구항 14

청구항 13에 있어서,

(5)

상기 랜덤 액세스 페이로드는 상기 단말의 식별자의 크기를 나타내는 제1 필드를 포함하는, 단말의 동작 방법.

청구항 15

청구항 13에 있어서,

상기 랜덤 액세스 페이로드는 상기 랜덤 액세스 페이로드에 포함된 정보의 종류를 나타내는 제2 필드를 포함하 는, 단말의 동작 방법.

청구항 16

청구항 13에 있어서,

상기 공통 정보는 상기 단말의 식별자의 크기에 따라 그룹핑 된 자원 할당 정보를 포함하며,

상기 랜덤 액세스 요청 메시지를 상기 제1 기지국에 전송하는 단계는, 상기 자원 할당 정보에 기초하여, 상기 단말의 식별자 크기에 대응하는 무선 자원을 이용하여 상기 랜덤 액세스 요청 메시지를 전송하는, 단말의 동작 방법.

청구항 17

청구항 13에 있어서,

상기 랜덤 액세스 페이로드는 상기 랜덤 액세스 페이로드의 크기를 나타내는 제3 필드를 포함하는, 단말의 동작 방법.

청구항 18

무선 통신 시스템에서 기지국의 동작 방법으로서, 단말로부터 랜덤 액세스 프리앰블을 수신하는 단계;

상기 랜덤 액세스 프리앰블에 대한 응답으로 랜덤 액세스 응답을 상기 단말에 전송하는 단계;

상기 단말로부터 상향링크 메시지를 수신하는 단계; 및

상기 상향링크 메시지에 따른 요청 정보를 상기 단말에 전송하는 단계;를 포함하며,

상기 상향링크 메시지를 수신하는 단계는, 상기 상향링크 메시지에 포함된 적어도 하나의 필드에 기초하여, 상 기 상향링크 메시지의 포맷과 관련된 정보를 확인하는, 기지국의 동작 방법.

청구항 19

청구항 18에 있어서,

상기 상향링크 메시지를 수신하는 단계는, 상기 적어도 하나의 필드에 기초하여, 상기 상향링크 메시지에 포함 된 단말 식별자의 크기, 상기 상향링크 메시지의 페이로드 크기, 상기 상향링크 메시지에 포함된 정보의 종류 중 적어도 하나 이상을 확인하는, 기지국의 동작 방법.

청구항 20

청구항 18에 있어서,

상기 랜덤 액세스 프리앰블이 전송되는 무선 자원으로부터 상기 상향링크 메시지에 포함된 상기 단말의 식별자 크기를 판단하는, 기지국의 동작 방법.

발명의 설명 기 술 분 야

본 발명은 통신 시스템에서 접속 방법에 관한 것으로, 더욱 상세하게는 가변적 메시지를 사용하는 랜덤 액세스 [0001]

절차(random access procedure)가 개시된다.

(6)

배 경 기 술

급증하는 무선 데이터의 처리를 위해, LTE(긴 term evolution) 기반의 통신 시스템(또는, LTE-A 기반의 통신 시 [0002]

스템)의 주파수 대역(예를 들어, 6GHz 이하의 주파수 대역)뿐만 아니라 LTE 기반의 통신 시스템의 주파수 대역 보다 높은 주파수 대역(예를 들어, 6GHz 이상의 주파수 대역)을 지원하는 통신 시스템(이하, "통합 (integration) 통신 시스템"이라 함)이 고려되고 있다. 높은 주파수 대역(예를 들어, 6GHz 이상의 주파수 대 역)에서 전파의 경로 손실에 의해 신호의 수신 성능이 저하될 수 있으며, 이러한 문제를 해소하기 위해 매크로 (macro) 기지국에 비해 좁은 셀 커버리지(cell coverage)를 지원하는 스몰(small) 기지국이 통합 통신 시스템에 도입될 수 있다. 통합 통신 시스템에서 스몰 기지국은 유선 백홀 링크(backhaul link)를 사용하여 코어 네트워 크(core network)에 연결될 수 있다.

한편, 통합 통신 시스템에서 단말은 기지국과의 연결을 위해 랜덤 액세스 절차(random access procedure)를 수 [0003]

행할 수 있다. 랜덤 액세스 절차에서 단말과 기지국 간에 메시지가 교환될 수 있다. 단말의 식별자의 크기, 단 말이 전송하고자 하는 정보의 종류 및 크기에 따라 랜덤 액세스 절차에서 사용되는 메시지의 포맷(format)은 변 경될 필요가 있으나, 현재 랜덤 액세스 절차에서 사용되는 메시지의 포맷은 고정되어 있기 때문에 랜덤 액세스 절차가 효율적으로 수행되기 어려운 문제가 있다.

발명의 내용 해결하려는 과제

상기와 같은 문제점을 해결하기 위한 본 발명의 목적은 통신 시스템에서 랜덤 액세스 절차에서 단말이 전송하는 [0004]

메시지의 크기와 포맷을 변경할 수 있고, 기지국이 메시지의 포맷을 확인할 수 있는 단말 및 기지국의 동작 방 법을 제공하는데 있다.

과제의 해결 수단

상기 목적을 달성하기 위한 본 발명의 제1 실시예에 따른 단말의 동작 방법은 상기 복수의 기지국들 중 어느 하 [0005]

나로부터 공통 정보를 수신하는 단계, 및 상기 공통 정보를 사용하여 상기 복수의 기지국들 중에서 제1 기지국 과 랜덤 액세스 절차를 수행하는 단계를 포함하며, 상기 랜덤 액세스 절차를 수행하는 단계는 랜덤 액세스 프리 앰블을 상기 제1 기지국에 전송하는 단계, 상기 제1 기지국으로부터 상기 랜덤 액세스 프리앰블에 대한 응답으 로 랜덤 액세스 응답을 수신하는 단계, 및 상향링크 메시지를 상기 제1 기지국에 전송하는 단계를 포함하며, 상 기 상향링크 메시지는 상기 상향링크 메시지의 포맷과 관련된 정보를 나타내는 필드를 포함한다.

여기서, 상기 상향링크 메시지는 상기 단말의 식별자의 크기를 나타내는 제1 필드를 포함할 수 있다.

[0006]

여기서, 상기 상향링크 메시지는 상기 상향링크 메시지에 포함된 정보가 무엇인지를 나타내는 제2 필드를 포함 [0007]

할 수 있다.

여기서, 상기 상향링크 메시지는 상향링크 버퍼 크기, 무선 채널 측정 결과, 랜덤 액세스 시도 이유, 상기 단말 [0008]

의 캐퍼빌러티, 상기 단말의 이동 상태, 상기 단말의 위치 및 연결 요청을 위한 제어 시그널링 정보 중 적어도 하나 이상을 포함할 수 있다.

여기서, 상기 공통 정보는 상기 단말의 식별자의 크기에 따라 그룹핑 된 자원 할당 정보를 포함할 수 있으며, [0009]

상기 랜덤 액세스 프리앰블을 상기 제1 기지국에 전송하는 단계는, 상기 자원 할당 정보에 기초하여, 상기 단말 의 식별자 크기에 대응하는 무선 자원을 이용하여 상기 랜덤 액세스 프리앰블을 전송할 수 있다.

여기서, 상기 랜덤 액세스 응답은 상기 상향링크 메시지에 포함되는 정보의 종류를 지시하는 지시 필드를 포함 [0010]

할 수 있으며, 상기 상향링크 메시지를 상기 제1 기지국에 전송하는 단계는, 상기 지시 필드가 지시하는 정보를 포함하도록 상기 상향링크 메시지를 생성하여 전송할 수 있다.

여기서, 상기 상향링크 메시지는 상향링크 데이터 및 상기 상향링크 데이터의 크기를 나타내는 제3 필드를 포함 [0011]

할 수 있다.

여기서, 상기 상향링크 메시지는 상기 단말의 식별자 및 페이로드를 포함할 수 있다.

[0012]

여기서, 상기 랜덤 액세스 응답은 상기 페이로드의 크기에 대한 정보를 포함할 수 있으며, 상기 상향링크 메시 [0013]

지는 상기 페이로드의 크기에 따라 미리 정해진 포맷으로 생성될 수 있다.

(7)

여기서, 상기 상향링크 메시지는 상기 페이로드의 크기를 나타내는 제4 필드를 포함할 수 있다.

[0014]

여기서, 상기 상향링크 메시지는 상기 페이로드에 포함된 정보의 종류를 나타내는 제5 필드를 포함할 수 있다.

[0015]

여기서, 상기 제5 필드는 상기 페이로드가 데이터 또는 제어 시그널링 정보를 포함하는 것을 나타낼 수 있다.

[0016]

상기 목적을 달성하기 위한 본 발명의 제2 실시예에 따른 단말의 동작 방법은 복수의 기지국들 중 어느 하나로 [0017]

부터 공통 정보를 수신하는 단계, 및 상기 공통 정보를 사용하여 상기 복수의 기지국들 중에서 제1 기지국과 랜 덤 액세스 절차를 수행하는 단계를 포함하며, 상기 랜덤 액세스 절차를 수행하는 단계는 랜덤 액세스 프리앰블 및 랜덤 액세스 페이로드를 포함하는 랜덤 액세스 요청 메시지를 상기 제1 기지국에 전송하는 단계, 및 상기 제 1 기지국으로부터 상기 랜덤 액세스 요청 메시지에 대한 응답으로 랜덤 액세스 응답을 수신하는 단계를 포함하 며, 상기 랜덤 액세스 페이로드는 상기 단말의 식별자 및 상기 랜덤 액세스 페이로드의 포맷을 나타내는 필드를 포함한다.

여기서, 상기 랜덤 액세스 페이로드는 상기 단말의 식별자의 크기를 나타내는 제1 필드를 포함할 수 있다.

[0018]

여기서, 상기 랜덤 액세스 페이로드는 상기 랜덤 액세스 페이로드에 포함된 정보의 종류를 나타내는 제2 필드를 [0019]

포함할 수 있다.

여기서, 상기 공통 정보는 상기 단말의 식별자의 크기에 따라 그룹핑 된 자원 할당 정보를 포함할 수 있으며, [0020]

상기 랜덤 액세스 요청 메시지를 상기 제1 기지국에 전송하는 단계는, 상기 자원 할당 정보에 기초하여, 상기 단말의 식별자 크기에 대응하는 무선 자원을 이용하여 상기 랜덤 액세스 요청 메시지를 전송할 수 있다.

여기서, 상기 랜덤 액세스 페이로드는 상기 랜덤 액세스 페이로드의 크기를 나타내는 제3 필드를 포함할 수 있 [0021]

다.

상기 목적을 달성하기 위한 본 발명의 제3 실시예에 따른 기지국의 동작 방법은, 단말로부터 랜덤 액세스 프리 [0022]

앰블을 수신하는 단계, 상기 랜덤 액세스 프리앰블에 대한 응답으로 랜덤 액세스 응답을 상기 단말에 전송하는 단계, 상기 단말로부터 상향링크 메시지를 수신하는 단계, 및 상기 상향링크 메시지에 따른 요청 정보를 상기 단말에 전송하는 단계를 포함하며, 상기 상향링크 메시지를 수신하는 단계는, 상기 상향링크 메시지에 포함된 적어도 하나의 필드에 기초하여, 상기 상향링크 메시지의 포맷과 관련된 정보를 확인한다.

여기서, 상기 상향링크 메시지를 수신하는 단계는, 상기 적어도 하나의 필드에 기초하여, 상기 상향링크 메시지 [0023]

에 포함된 단말 식별자의 크기, 상기 상향링크 메시지의 페이로드 크기, 상기 상향링크 메시지에 포함된 정보의 종류 중 적어도 하나 이상을 확인할 수 있다.

여기서, 상기 랜덤 액세스 프리앰블이 전송되는 무선 자원으로부터 상기 상향링크 메시지에 포함된 상기 단말의 [0024]

식별자 크기를 판단할 수 있다.

발명의 효과

본 발명에 의하면, 단말은 필요에 따라 랜덤 액세스 절차에서 사용하되 메시지의 포맷을 변경할 수 있다. 기지 [0025]

국은 단말이 메시지를 전송한 무선 자원 또는 메시지에 포함된 필드를 확인함으로써, 메시지의 포맷에 관련된 정보를 획득할 수 있다. 따라서 통신 시스템의 성능이 향상될 수 있다.

도면의 간단한 설명

도 1은 본 발명의 실시예에 따른 통신 시스템을 도시한 개념도이다.

[0026]

도 2는 통신 시스템을 구성하는 통신 노드의 제1 실시예를 도시한 블록도이다.

도 3은 통신 시스템에서 단말의 동작 상태를 도시한 개념도이다.

도 4는 통신 시스템에서 랜덤 액세스 절차의 제1 실시예를 도시한 순서도이다.

도 5는 통신 시스템에서 랜덤 액세스 절차의 제2 실시예를 도시한 순서도이다.

도 6은 상향링크 메시지의 제1 실시예를 도시한 개념도이다.

도 7은 상향링크 메시지의 제2 실시예를 도시한 개념도이다.

도 8은 상향링크 메시지의 제3 실시예를 도시한 개념도이다.

(8)

도 9는 상향링크 메시지의 제4 실시예를 도시한 개념도이다.

도 10은 상향링크 메시지의 제5 실시예를 도시한 개념도이다.

도 11은 상향링크 메시지의 제6 실시예를 도시한 개념도이다.

도 12는 상향링크 메시지의 제7 실시예를 도시한 개념도이다.

도 13은 상향링크 메시지의 제8 실시예를 도시한 개념도이다.

도 14는 상향링크 메시지의 제9 실시예를 도시한 개념도이다.

도 15는 상향링크 메시지의 제10 실시예를 도시한 개념도이다.

도 16은 상향링크 메시지의 제11 실시예를 도시한 개념도이다.

도 17은 상향링크 메시지의 제12 실시예를 도시한 개념도이다.

도 18은 상향링크 메시지의 제13 실시예를 도시한 개념도이다.

도 19는 상향링크 메시지의 제14 실시예를 도시한 개념도이다.

도 20은 상향링크 메시지의 제15 실시예를 도시한 개념도이다.

도 21은 통신 시스템에서 랜덤 액세스 절차의 제3 실시예를 도시한 순서도이다.

도 22는 통신 시스템에서 랜덤 액세스 절차의 제4 실시예를 도시한 순서도이다.

도 23은 랜덤 액세스 페이로드의 제1 실시예를 도시한 개념도이다.

도 24는 랜덤 액세스 페이로드의 제2 실시예를 도시한 개념도이다.

발명을 실시하기 위한 구체적인 내용

본 발명은 다양한 변경을 가할 수 있고 여러 가지 실시예를 가질 수 있는 바, 특정 실시예들을 도면에 예시하고 [0027]

상세하게 설명하고자 한다. 그러나, 이는 본 발명을 특정한 실시 형태에 대해 한정하려는 것이 아니며, 본 발명 의 사상 및 기술 범위에 포함되는 모든 변경, 균등물 내지 대체물을 포함하는 것으로 이해되어야 한다.

제1, 제2 등의 용어는 다양한 구성요소들을 설명하는데 사용될 수 있지만, 상기 구성요소들은 상기 용어들에 의 [0028]

해 한정되어서는 안 된다. 상기 용어들은 하나의 구성요소를 다른 구성요소로부터 구별하는 목적으로만 사용된 다. 예를 들어, 본 발명의 권리 범위를 벗어나지 않으면서 제1 구성요소는 제2 구성요소로 명명될 수 있고, 유 사하게 제2 구성요소도 제1 구성요소로 명명될 수 있다. 및/또는 이라는 용어는 복수의 관련된 기재된 항목들의 조합 또는 복수의 관련된 기재된 항목들 중의 어느 항목을 포함한다.

어떤 구성요소가 다른 구성요소에 "연결되어" 있다거나 "접속되어" 있다고 언급된 때에는, 그 다른 구성요소에 [0029]

직접적으로 연결되어 있거나 또는 접속되어 있을 수도 있지만, 중간에 다른 구성요소가 존재할 수도 있다고 이 해되어야 할 것이다. 반면에, 어떤 구성요소가 다른 구성요소에 "직접 연결되어" 있다거나 "직접 접속되어" 있 다고 언급된 때에는, 중간에 다른 구성요소가 존재하지 않는 것으로 이해되어야 할 것이다.

본 출원에서 사용한 용어는 단지 특정한 실시예를 설명하기 위해 사용된 것으로, 본 발명을 한정하려는 의도가 [0030]

아니다. 단수의 표현은 문맥상 명백하게 다르게 뜻하지 않는 한, 복수의 표현을 포함한다. 본 출원에서, "포함 하다" 또는 "가지다" 등의 용어는 명세서상에 기재된 특징, 숫자, 단계, 동작, 구성요소, 부품 또는 이들을 조 합한 것이 존재함을 지정하려는 것이지, 하나 또는 그 이상의 다른 특징들이나 숫자, 단계, 동작, 구성요소, 부 품 또는 이들을 조합한 것들의 존재 또는 부가 가능성을 미리 배제하지 않는 것으로 이해되어야 한다.

다르게 정의되지 않는 한, 기술적이거나 과학적인 용어를 포함해서 여기서 사용되는 모든 용어들은 본 발명이 [0031]

속하는 기술 분야에서 통상의 지식을 가진 자에 의해 일반적으로 이해되는 것과 동일한 의미를 가지고 있다. 일 반적으로 사용되는 사전에 정의되어 있는 것과 같은 용어들은 관련 기술의 문맥 상 가지는 의미와 일치하는 의 미를 가진 것으로 해석되어야 하며, 본 출원에서 명백하게 정의하지 않는 한, 이상적이거나 과도하게 형식적인 의미로 해석되지 않는다.

이하, 첨부한 도면들을 참조하여, 본 발명의 바람직한 실시예를 보다 상세하게 설명하고자 한다. 본 발명을 설 [0032]

명함에 있어 전체적인 이해를 용이하게 하기 위하여 도면상의 동일한 구성요소에 대해서는 동일한 참조부호를

(9)

사용하고 동일한 구성요소에 대해서 중복된 설명은 생략한다.

본 발명에 따른 실시예들이 적용되는 통신 시스템(communication system)이 설명될 것이다. 본 발명에 따른 실 [0033]

시예들이 적용되는 통신 시스템은 아래 설명된 내용에 한정되지 않으며, 본 발명에 따른 실시예들은 다양한 통 신 시스템에 적용될 수 있다. 여기서, 통신 시스템은 통신 네트워크(network)와 동일한 의미로 사용될 수 있다.

도 1은 본 발명의 실시예에 따른 통신 시스템을 도시한 개념도이다.

[0034]

도 1을 참조하면, 통신 시스템(100)은 복수의 통신 노드들(110-1, 110-2, 110-3, 120-1, 120-2, 130-1, 130-2, [0035]

130-3, 130-4, 130-5, 130-6)을 포함할 수 있다. 또한, 통신 시스템(100)은 코어 네트워크(core network)(예를 들어, S-GW(serving-gateway), P-GW(PDN(packet data network)-gateway), MME(mobility management entity)) 를 더 포함할 수 있다.

복수의 통신 노드들은 3GPP(3rd generation partnership project) 표준에서 규정된 4G 통신(예를 들어, LTE(긴 [0036]

term evolution), LTE-A(advanced)), 5G 통신 등을 지원할 수 있다. 4G 통신은 6GHz 이하의 주파수 대역에서 수행될 수 있고, 5G 통신은 6GHz 이하의 주파수 대역뿐만 아니라 6GHz 이상의 주파수 대역에서 수행될 수 있다.

예를 들어, 4G 통신 및 5G 통신을 위해 복수의 통신 노드들은 CDMA(code division multiple access) 기반의 통 신 프로토콜, WCDMA(wideband CDMA) 기반의 통신 프로토콜, TDMA(time division multiple access) 기반의 통신 프로토콜, FDMA(frequency division multiple access) 기반의 통신 프로토콜, OFDM(orthogonal frequency division multiplexing) 기반의 통신 프로토콜, Filtered OFDM 기반의 통신 프로토콜, CP(cyclic prefix)-OFDM 기반의 통신 프로토콜, DFT-s-OFDM(discrete Fourier transform-spread-OFDM) 기반의 통신 프로토콜, OFDMA(orthogonal frequency division multiple access) 기반의 통신 프로토콜, SC(single carrier)-FDMA 기반 의 통신 프로토콜, NOMA(Non-orthogonal Multiple Access), GFDM(generalized frequency division multiplexing) 기반의 통신 프로토콜, FBMC(filter bank multi-carrier) 기반의 통신 프로토콜, UFMC(universal filtered multi-carrier) 기반의 통신 프로토콜, SDMA(Space Division Multiple Access) 기반 의 통신 프로토콜, 매시브 안테나(massive antenna)에 의한 빔포밍(beamforming) 방식에 따른 다중 접속이 가능 한 무선 접속 기술(radio access technology, RAT) 기반의 통신 프로토콜 등을 지원할 수 있다. 복수의 통신 노 드들 각각은 다음과 같은 구조를 가질 수 있다.

도 2는 통신 시스템을 구성하는 통신 노드의 제1 실시예를 도시한 블록도이다.

[0037]

도 2를 참조하면, 통신 노드(200)는 적어도 하나의 프로세서(210), 메모리(220) 및 네트워크와 연결되어 통신을 [0038]

수행하는 송수신 장치(230)를 포함할 수 있다. 또한, 통신 노드(200)는 입력 인터페이스 장치(240), 출력 인터 페이스 장치(250), 저장 장치(260) 등을 더 포함할 수 있다. 통신 노드(200)에 포함된 각각의 구성 요소들은 버 스(bus)(270)에 의해 연결되어 서로 통신을 수행할 수 있다.

프로세서(210)는 메모리(220) 및 저장 장치(260) 중에서 적어도 하나에 저장된 프로그램 명령(program comman [0039]

d)을 실행할 수 있다. 프로세서(210)는 중앙 처리 장치(central processing unit, CPU), 그래픽 처리 장치 (graphics processing unit, GPU), 또는 본 발명의 실시예들에 따른 방법들이 수행되는 전용의 프로세서를 의미 할 수 있다. 메모리(220) 및 저장 장치(260) 각각은 휘발성 저장 매체 및 비휘발성 저장 매체 중에서 적어도 하 나로 구성될 수 있다. 예를 들어, 메모리(220)는 읽기 전용 메모리(read only memory, ROM) 및 랜덤 액세스 메 모리(random access memory, RAM) 중에서 적어도 하나로 구성될 수 있다.

다시 도 1을 참조하면, 통신 시스템(100)은 복수의 기지국들(base stations)(110-1, 110-2, 110-3, 120-1, [0040]

120-2), 복수의 단말들(130-1, 130-2, 130-3, 130-4, 130-5, 130-6)을 포함할 수 있다. 기지국(110-1, 110-2, 110-3, 120-1, 120-2) 및 단말(130-1, 130-2, 130-3, 130-4, 130-5, 130-6)을 포함하는 통신 시스템(100)은 "

액세스 네트워크"로 지칭될 수 있다. 제1 기지국(110-1), 제2 기지국(110-2) 및 제3 기지국(110-3) 각각은 매크 로 셀(macro cell)을 형성할 수 있다. 제4 기지국(120-1) 및 제5 기지국(120-2) 각각은 스몰 셀(small cell)을 형성할 수 있다. 제1 기지국(110-1)의 셀 커버리지(cell coverage) 내에 제4 기지국(120-1), 제3 단말(130-3) 및 제4 단말(130-4)이 속할 수 있다. 제2 기지국(110-2)의 셀 커버리지 내에 제2 단말(130-2), 제4 단말(130- 4) 및 제5 단말(130-5)이 속할 수 있다. 제3 기지국(110-3)의 셀 커버리지 내에 제5 기지국(120-2), 제4 단말 (130-4), 제5 단말(130-5) 및 제6 단말(130-6)이 속할 수 있다. 제4 기지국(120-1)의 셀 커버리지 내에 제1 단 말(130-1)이 속할 수 있다. 제5 기지국(120-2)의 셀 커버리지 내에 제6 단말(130-6)이 속할 수 있다.

여기서, 복수의 기지국들(110-1, 110-2, 110-3, 120-1, 120-2) 각각은 ABS(advanced base station), HR- [0041]

BS(high reliability-base station), 노드B(NodeB), 고도화 노드B(evolved NodeB, eNodeB), gNB, BTS(base

(10)

transceiver station), 무선 기지국(radio base station), 무선 트랜시버(radio transceiver), 액세스 포인트 (access point, AP), 액세스 노드(node), RAS(radio access station), MMR-BS(mobile multihop relay-base station), RS(relay station), ARS(advanced relay station), HR-RS(high reliability-relay station), 스몰 (small) 기지국, 펨토(femto) 기지국, 피코(pico) 기지국, 메트로(metro) 기지국, 마이크로(micro) 기지국, HNB(home NodeB), HeNB(home eNodeB), RSU(road side unit), RRH(radio remote head), TP(transmission point), TRP(transmission and reception point) 등으로 지칭될 수 있다. 또한, 복수의 기지국들(110-1, 110- 2, 110-3, 120-1, 120-2) 각각은 앞서 설명된 개체(entity)들(예를 들어, ABS, NodeB, eNodeB, AP, RAS, BTS, MMR-BS, RS, RN, ARS, HR-RS, 스몰 기지국, RSU, RRH, TP, TRP 등)의 전부 또는 일부의 기능들을 수행할 수 있 다.

복수의 단말들(130-1, 130-2, 130-3, 130-4, 130-5, 130-6) 각각은 UE(user equipment), TE(terminal [0042]

equipment), MT(mobile terminal), MS(mobile station), AMS(advanced mobile station), HR-MS(high reliability-mobile station), SS(subscriber station), PSS(portable subscriber station), AT(access terminal), 디바이스(device), 스테이션(station), IoT(Internet of Things) 장치, 탑재된 모듈(mounted module), OBU(on board unit) 등으로 지칭될 수 있다. 또한, 복수의 단말들(130-1, 130-2, 130-3, 130-4, 130- 5, 130-6) 각각은 앞서 설명된 개체들(예를 들어, MT, MS, AMS, HR-MS, SS, PSS, AT, UE, IoT 장치, 탑재된 모 듈 등)의 전부 또는 일부의 기능들을 수행할 수 있다.

한편, 복수의 기지국들(110-1, 110-2, 110-3, 120-1, 120-2) 각각은 서로 다른 주파수 대역에서 동작할 수 있 [0043]

고, 또는 동일한 주파수 대역에서 동작할 수 있다. 복수의 기지국들(110-1, 110-2, 110-3, 120-1, 120-2) 각각 은 아이디얼 백홀 링크(ideal backhaul link) 또는 논(non)-아이디얼 백홀 링크를 통해 서로 연결될 수 있고, 아이디얼 백홀 링크 또는 논-아이디얼 백홀 링크를 통해 서로 정보를 교환할 수 있다. 복수의 기지국들(110-1, 110-2, 110-3, 120-1, 120-2) 각각은 아이디얼 백홀 링크 또는 논-아이디얼 백홀 링크를 통해 코어 네트워크와 연결될 수 있다. 복수의 기지국들(110-1, 110-2, 110-3, 120-1, 120-2) 각각은 코어 네트워크로부터 수신한 신 호를 해당 단말(130-1, 130-2, 130-3, 130-4, 130-5, 130-6)에 전송할 수 있고, 해당 단말(130-1, 130-2, 130- 3, 130-4, 130-5, 130-6)로부터 수신한 신호를 코어 네트워크에 전송할 수 있다.

또한, 복수의 기지국들(110-1, 110-2, 110-3, 120-1, 120-2) 각각은 MIMO 전송(예를 들어, SU(single user)- [0044]

MIMO, MU(multi user)-MIMO, 대규모(massive) MIMO 등), CoMP(coordinated multipoint) 전송, CA(carrier aggregation) 전송, 비면허 대역(unlicensed band)에서 전송, 단말 간 직접 통신(device to device communication, D2D)(또는, ProSe(proximity services)) 등을 지원할 수 있다. 여기서, 복수의 단말들(130-1, 130-2, 130-3, 130-4, 130-5, 130-6) 각각은 기지국(110-1, 110-2, 110-3, 120-1, 120-2)과 대응하는 동작, 기 지국(110-1, 110-2, 110-3, 120-1, 120-2)에 의해 지원되는 동작을 수행할 수 있다. 예를 들어, 제2 기지국 (110-2)은 SU-MIMO 방식을 기반으로 신호를 제4 단말(130-4)에 전송할 수 있고, 제4 단말(130-4)은 SU-MIMO 방 식에 의해 제2 기지국(110-2)으로부터 신호를 수신할 수 있다. 또는, 제2 기지국(110-2)은 MU-MIMO 방식을 기반 으로 신호를 제4 단말(130-4) 및 제5 단말(130-5)에 전송할 수 있고, 제4 단말(130-4) 및 제5 단말(130-5) 각 각은 MU-MIMO 방식에 의해 제2 기지국(110-2)으로부터 신호를 수신할 수 있다.

제1 기지국(110-1), 제2 기지국(110-2) 및 제3 기지국(110-3) 각각은 CoMP 방식을 기반으로 신호를 제4 단말 [0045]

(130-4)에 전송할 수 있고, 제4 단말(130-4)은 CoMP 방식에 의해 제1 기지국(110-1), 제2 기지국(110-2) 및 제 3 기지국(110-3)으로부터 신호를 수신할 수 있다. 복수의 기지국들(110-1, 110-2, 110-3, 120-1, 120-2) 각각 은 자신의 셀 커버리지 내에 속한 단말(130-1, 130-2, 130-3, 130-4, 130-5, 130-6)과 CA 방식을 기반으로 신 호를 송수신할 수 있다. 제1 기지국(110-1), 제2 기지국(110-2) 및 제3 기지국(110-3) 각각은 제4 단말(130- 4)과 제5 단말(130-5) 간의 D2D를 제어할 수 있고, 제4 단말(130-4) 및 제5 단말(130-5) 각각은 제2 기지국 (110-2) 및 제3 기지국(110-3) 각각의 제어에 의해 D2D를 수행할 수 있다.

한편, 통신 시스템에서 기지국은 통신 프로토콜의 모든 기능들(예를 들어, 원격 무선 송수신 기능, 기저대역 [0046]

(baseband) 처리 기능)을 수행할 수 있다. 또는, 통신 프로토콜의 모든 기능들 중에서 원격 무선 송수신 기능은 TRP에 의해 수행될 수 있고, 통신 프로토콜의 모든 기능들 중에서 기저대역 처리 기능은 BBU(baseband unit) 블 록에 의해 수행될 수 있다. TRP는 RRH(remote radio head), RU(radio unit), TP(transmission point) 등일 수 있다. BBU 블록은 적어도 하나의 BBU 또는 적어도 하나의 DU(digital unit)를 포함할 수 있다. BBU 블록은

"BBU 풀(pool)", "집중화된(centralized) BBU" 등으로 지칭될 수 있다. TRP는 유선 프론트홀(fronthaul) 링크 또는 무선 프론트홀 링크를 통해 BBU 블록에 연결될 수 있다. 백홀 링크 및 프론트홀 링크로 구성되는 통신 시 스템은 다음과 같을 수 있다. 통신 프로토콜의 기능 분리(function split) 기법이 적용되는 경우, TRP는 BBU의

(11)

일부 기능 또는 MAC/RLC의 일부 기능을 선택적으로 수행할 수 있다.

한편, 랜덤 액세스 절차(random access procedure)는 초기 접속(initial access)을 위한 랜덤 액세스 절차(이 [0047]

하, "초기 랜덤 액세스 절차"라 함)와 비초기 접속(non-initial access)을 위한 랜덤 액세스 절차(이하, "비초 기 랜덤 액세스 절차"라 함)로 분류될 수 있다. 초기 랜덤 액세스 절차는 컨텍스트(context) 정보가 없는 상태 에서 수행될 수 있다. 컨텍스트 정보는 RRC 컨텍스트 정보, AS(access stratum) 설정 정보 등일 수 있다. 컨텍 스트 정보는 단말에 대한 RRC 설정 정보, 암호화(security) 설정 정보, PDCP(packet data convergence protocol) 정보(예를 들어, ROHC(robust header compression) 모드에 따른 PDCP 정보), 단말의 식별자(예를 들 어, C-RNTI(cell-radio network temporary identifier)), 기지국의 식별자 등을 포함할 수 있다. 단말의 식별 자는 셀 내에서 해당 단말을 유일하게 구분하기 위해 사용되는 식별자일 수 있다. 또는, 단말의 식별자는 복수 의 셀들로 구성되는 로컬 영역(local area) 내에서 해당 단말을 유일하게 구분하기 위해 사용되는 식별자일 수 있다.

비초기 랜덤 액세스 절차는 송신 데이터(또는, 수신 데이터)의 도래(arrival)에 따른 통신 절차, 연결 재시작 [0048]

(resume) 절차, 자원 할당 요청 절차, 단말 기반의 전송 요청 절차, 무선 링크 실패(radio link failure) 이후 의 링크 재설정(reconfiguration) 요청 절차, 이동성 지원 절차(예를 들어, 핸드오버(handover) 절차), 세컨더 리 셀(secondary cell)의 추가/변경 절차, 액티브 빔(active beam)의 추가/변경 절차, 동기 획득을 위한 접속 요청 절차 등을 위해 수행될 수 있다.

초기 랜덤 액세스 절차 또는 비초기 랜덤 액세스 절차는 단말의 동작 상태에 따라 수행될 수 있다. 단말의 동작 [0049]

상태는 다음과 같을 수 있다.

도 3은 통신 시스템에서 단말의 동작 상태를 도시한 개념도이다.

[0050]

도 3을 참조하면, 단말은 RRC_아이들(idle) 상태, RRC_커넥티드 상태 또는 RRC_인액티브(inactive) 상태로 동작 [0051]

할 수 있다. RAN_커넥티드(radio access network_connected) 상태는 RRC_커넥티트 상태 및 RRC_인액티브 상태 를 포함할 수 있다. RAN_커넥티드 상태에서 기지국과 단말은 컨텍스트 정보, 또는 연결 설정 정보 등을 저장/관 리할 수 있다. 즉, RAN_커넥티드 상태는 네트워크와 단말 간에 컨텍스트 정보 또는 연결 설정 정보 등을 저장/

관리하는 점에서 커넥티드 상태이며, RRC 연결 관점의 커넥티드 상태와 구별될 수 있다. 예를 들어, RRC 연결 관점의 커넥티드 상태는 데이터 무선 베어러(data radio bearer)가 설정/유지되는 것을 의미할 수 있다. RRC_커 넥티드 상태로 동작하는 단말을 위해, 연결 설정 유지 및 데이터의 송수신 절차를 위해 사용되는 제어 채널, 참 조 신호 등이 설정될 수 있다. 참조 신호는 데이터의 복조를 위해 사용되는 DMRS(demodulation reference signal), 채널 품질을 측정하기 위해 사용되는 SRS, 빔포밍을 위해 사용되는 참조 신호 등일 수 있다. 따라서 RRC_커넥티드 상태로 동작하는 단말은 별도의 지연 없이 데이터의 송수신 절차를 수행할 수 있다.

RRC_인액티브 상태로 동작하는 단말을 위한 컨텍스트 정보, 연결 설정 정보 등은 기지국과 해당 단말에서 저장/

[0052]

관리될 수 있다. 다만, RRC_인액티브 상태에서 단말은 RRC_아이들 상태와 유사하게 동작할 수 있다. 따라서 데 이터 무선 베어러가 해제되었거나 데이터 무선 베어러의 설정이 중지되었기 때문에, RRC_인액티브 상태로 동작 하는 단말은 데이터의 송수신 절차를 수행하기 위해 비초기 랜덤 액세스 절차를 수행할 수 있다. 비초기 랜덤 액세스 절차가 완료된 경우, 단말의 동작 상태는 RRC_인액티브 상태에서 RRC_커넥티드 상태로 천이될 수 있고, RRC_커넥티드 상태로 동작하는 단말은 설정된 데이터 무선 베어러를 사용하여 데이터의 송수신 절차를 수행할 수 있다. 또는, RRC_인액티브 상태의 단말은 제한된 크기의 데이터, 제한된 서비스 품질에 따른 데이터, 제한된 서비스에 따른 데이터 등을 전송할 수 있다.

RRC_아이들 상태에서, 기지국과 단말 간의 연결이 설정되지 않을 수 있고, 단말의 컨텍스트 정보, 연결 설정 정 [0053]

보 등은 기지국과 해당 단말에 저장되지 않을 수 있다. 따라서 RRC_아이들 상태로 동작하는 단말은 초기 랜덤 액세스 절차를 수행할 수 있다. 이 경우, 단말의 동작 상태는 RRC_아이들 상태에서 RRC_커넥티드 상태로 천이될 수 있다.

또는, 기지국의 제어에 따라 단말의 동작 상태는 RRC_아이들 상태에서 RRC_인액티브 상태로 천이될 수 있고, [0054]

RRC_인액티브 상태로 동작하는 단말을 위해 제한된 서비스가 제공될 수 있다. 여기서, 별도로 규정된 랜덤 액세 스 절차에 의해 단말의 동작 상태가 RRC_아이들 상태에서 RRC_인액티브 상태로 천이될 수 있다. RRC_아이들 상 태에서 RRC_인액티브 상태로의 천이 동작의 수행 여부는 단말의 종류(type), 단말의 캐퍼빌러티(capability), 서비스의 종류 등에 따라 결정될 수 있다. 기지국(또는, 통신 시스템의 제어 개체)은 RRC_아이들 상태에서 RRC_

인액티브 상태로의 천이 조건을 설정할 수 있고, 천이 조건에 따라 RRC_아이들 상태에서 RRC_인액티브 상태로의

(12)

천이 동작을 제어할 수 있다. 예를 들어, 기지국(또는, 통신 시스템의 제어 개체)이 RRC_아이들 상태에서 RRC_

인액티브 상태로의 천이 동작을 허용한 경우, 단말의 동작 상태는 RRC_아이들 상태에서 RRC_인액티브 상태로 천 이될 수 있다.

한편, 앞서 설명된 랜덤 액세스 절차를 위한 자원은 셀-특정(cell-specific) 자원일 수 있다. 랜덤 액세스 절차 [0055]

를 위한 공통 자원이 복수의 셀들(예를 들어, 복수의 기지국들)에서 설정되는 경우, 공통 자원을 식별하기 위해 특정 지역을 구별하기 위한 식별자 또는 가상 셀 식별자가 사용될 수 있다. 예를 들어, 초기 랜덤 액세스 절차 를 위한 공통 자원은 가상 셀 식별자에 의해 식별될 수 있다. 가상 셀 식별자가 하향링크 식별자와 상향링크 식 별자를 포함하는 경우, 공통 자원 중에서 하향링크 자원은 하향링크 식별자에 의해 식별될 수 있고, 공통 자원 중에서 상향링크 자원은 상향링크 식별자에 의해 식별될 수 있다.

통신 시스템에서 FDD(frequency division duplex) 방식이 사용되는 경우, 하향링크 자원과 상향링크 자원이 항 [0056]

상 존재할 수 있다. 반면, 통신 시스템에서 TDD(time division duplex) 방식이 사용되는 경우, 하향링크 자원 및 상향링크 자원은 기지국마다 독립적으로 존재할 수 있다. TDD 기반의 통신 시스템에서, 복수의 기지국들이 동일한 UL-DL(uplink-downlink) 설정(configuration)을 사용하는 경우, 복수의 기지국들을 위한 공통 자원은 설정될 수 있다. 단말은 기지국 집합(예를 들어, 공통 자원을 공유하는 기지국 집합)에 속한 임의의 기지국으로 부터 공통 자원의 설정 정보를 획득할 수 있다. 따라서 시간 축에서 공통 자원의 위치는 기지국 집합에 속한 모 든 기지국들이 공통적으로 가지는 자원들(예를 들어, 하향링크 자원들, 상향링크 자원들) 내에 속하도록 설정될 수 있다.

예를 들어, 공통 자원이 하향링크 전송을 위해 사용되는 경우, 기지국 집합에 속한 모든 기지국들에서 하향링크 [0057]

자원(예를 들어, 하향링크 서브프레임)으로 설정된 자원이 공통 자원으로 설정될 수 있다. 공통 자원이 상향링 크 전송 또는 사이드링크 전송을 위해 사용되는 경우, 기지국 집합에 속한 모든 기지국들에서 상향링크 자원(예 를 들어, 상향링크 서브프레임)으로 설정된 자원이 공통 자원으로 설정될 수 있다.

한편, NR(new radio) 통신 시스템에서 FDD 방식이 사용되는 경우, 하향링크 자원과 상향링크 자원이 항상 존재 [0058]

할 수 있다. 반면, NR 통신 시스템에서 TDD 방식이 사용되는 경우, 하향링크 자원 및 상향링크 자원은 기지국마 다 독립적으로 존재할 수 있다. 예를 들어, NR 통신 시스템에서 동적(dynamic) TDD 방식이 사용되는 경우, 하나 의 기지국에서 하향링크 서브프레임(또는, 하향링크 슬롯) 및 상향링크 서브프레임(또는, 상향링크 슬롯) 각각 의 위치는 다른 기지국에서 하향링크 서브프레임(또는, 하향링크 슬롯) 및 상향링크 서브프레임(또는, 상향링크 슬롯)의 위치와 다를 수 있다.

공통 자원을 공유하는 복수의 기지국들 중에서 일부 기지국은 동적 TDD 방식에 기초하여 동작할 수 있고, 나머 [0059]

지 기지국은 준정적(semi-static) TDD 방식에 기초하여 동작할 수 있다. 또는, 공통 자원을 공유하는 모든 기지 국들은 동적 TDD 방식에 기초하여 동작할 수 있다. NR 통신 시스템에서 동적 TDD 방식이 사용되는 경우, 시간 축에서 특정 영역에 위치한 자원의 종류는 하향링크 자원 또는 상향링크 자원으로 고정될 수 있고, 하향링크 자 원 또는 상향링크 자원으로 고정된 자원은 공통 자원으로 설정될 수 있다. 고정된 자원의 패턴은 주기 및 오프 셋에 기초하여 지시될 수 있다. 기지국은 고정된 자원의 패턴을 지시하는 주기 및 오프셋을 시스템 정보의 전송 절차 또는 별도의 제어 정보의 시그널링 절차를 통해 단말에 알려줄 수 있고, 단말은 기지국으로부터 획득된 주 기 및 오프셋에 기초하여 고정된 자원의 패턴을 확인할 수 있다.

예를 들어, 고정된 자원은 RRM(radio resource management) 측정 자원, 랜덤 액세스 절차를 위한 자원(예를 들 [0060]

어, PRACH(physical random access channel)) 등일 수 있다. 기지국은 RRM 측정을 위해 하향링크 자원(예를 들 어, 서브프레임, 슬롯, 미니-슬롯, 심볼)을 미리 설정된 주기(예를 들어, 40ms)에 따라 설정할 수 있고, 설정된 하향링크 자원을 사용하여 RRM RS(reference signal)를 전송할 수 있다. 또한, 기지국은 랜덤 액세스 절차를 위 한 상향링크 자원(예를 들어, 서브프레임, 슬롯, 미니-슬롯, 심볼)을 미리 설정된 주기(예를 들어, 2ms)에 따라 설정할 수 있다.

도 4는 통신 시스템에서 랜덤 액세스 절차의 제1 실시예를 도시한 순서도이다.

[0061]

도 4를 참조하면, 통신 시스템은 단말(410), 제1 기지국(420), 제2 기지국(430) 등을 포함할 수 있다. 단말 [0062]

(410), 제1 기지국(420) 및 제2 기지국(430) 각각은 도 2에 도시된 통신 노드(200)와 동일 또는 유사하게 구성 될 수 있다.

제2 기지국(430)은 공통 자원을 통해 공통 정보를 전송할 수 있다(S410). 공통 정보는 복수의 기지국들(예를 들 [0063]

어, 제1 기지국(420), 제2 기지국(430))에서 동일하게 설정될 수 있다. 공통 정보는 시스템 정보, 제어 정보,

(13)

물리 채널 설정/할당 정보, 참조 신호 설정/할당 정보, 자원 할당 정보, 공통 정보가 적용되는 서비스 영역을 지시하는 SA(service area) 식별자, 공통 정보가 유효하게 사용되는 시간을 지시하는 구간 지시자 등을 포함할 수 있다. 자원 할당 정보는 제어 채널을 위한 자원 할당 정보, 랜덤 액세스 절차를 위한 자원 할당 정보, 스케 쥴링 요청 절차(예를 들어, 자원 요청 절차)를 위한 자원 할당 정보, 하향링크 전송 요청 절차를 위한 자원 할 당 정보, D2D 통신을 위한 자원 할당 정보 등을 포함할 수 있다. 자원 할당 정보는 주파수 자원을 지시하는 파 라미터(예를 들어, 기준 값, 오프셋), 시간 자원을 지시하는 파라미터(예를 들어, 기준 값, 오프셋), 자원 호핑 패턴, 빔포밍 관련 정보, 코드 시퀀스(예를 들어, 비트 시퀀스, 신호 시퀀스), 비활성화된 무선 자원 영역(또는, 구간) 등을 포함할 수 있다.

단말(410)은 제2 기지국(430)의 셀 커버리지에 속할 수 있고, 단말(410)과 제2 기지국(430) 간의 연결 확립 절 [0064]

차가 완료된 상태일 수 있다. 단말(410)은 제2 기지국(430)으로부터 공통 정보를 수신할 수 있고, 공통 정보에 포함된 랜덤 액세스 절차(또는, 하향링크 전송 요청 절차)를 위한 자원 할당 정보를 확인할 수 있다. 랜덤 액세 스 절차(또는, 하향링크 전송 요청 절차)를 위한 자원 할당 정보는 주파수 자원을 지시하는 파라미터, 시간 자 원을 지시하는 파라미터, 자원 호핑 패턴, 빔포밍 관련 정보, 코드 시퀀스(예를 들어, 비트 시퀀스, 신호 시퀀 스) 등을 포함할 수 있다.

한편, 제2 기지국(430)은 빔 스위핑(beam sweeping) 방식(예를 들어, 하향링크 버스트 전송 방식)에 기초하여 [0065]

공통 정보를 전송할 수 있다. 이 경우, 공통 정보는 제2 기지국(430)의 복수의 가상 섹터들에서 TDM(time division multiplex) 방식으로 전송될 수 있다. 예를 들어, 제2 기지국(430)은 가상 섹터별로 방송 정보(예를 들어, 하향링크 제어 정보의 전송을 위한 자원과 랜덤 액세스 절차를 위한 자원 간의 매핑 관계)를 설정할 수 있고, 빔 스위핑 방식에 기초하여 공통 자원을 통해 방송 정보를 전송할 수 있다. 통신 시스템에서 시그널링 오 버헤드를 고려하면, 제2 기지국(430)의 가상 섹터들에서 동일한 매핑 관계가 설정되는 것이 바람직하다. 이 경 우, 제2 기지국(430)은 하향링크 버스트 전송 방식에 기초하여 동일한 방송 정보를 반복하여 전송할 수 있고, 단말(410)은 제2 기지국(430)으로부터 방송 정보를 한 번만 수신한 경우에도 제2 기지국(430)의 방송 정보를 확 인할 수 있다.

단말(410)이 제2 기지국(430)의 셀 커버리지에서 제1 기지국(420)의 셀 커버리지로 이동한 경우, 단말(410)은 [0066]

제2 기지국(430)으로부터 획득된 공통 정보(예를 들어, 방송 정보)를 사용하여 제1 기지국(420)과 통신(예를 들 어, 랜덤 액세스 절차, 하향링크 전송 요청 절차 등)을 수행할 수 있다. 이 경우, 단말(410)은 제1 기지국(42 0)으로부터 공통 정보를 획득하는 절차의 수행 없이 제1 기지국(420)과 통신을 수행할 수 있다. 또는, 단말 (410)은 제1 기지국(420)으로부터 부분적인 시스템 정보(예를 들어, 추가 시스템 정보, 다른 시스템 정보)를 획 득한 후에 제1 기지국(420)과 통신을 수행할 수 있다.

단말(410)은 제2 기지국(430)으로부터 획득된 공통 정보에 의해 지시되는 자원을 사용하여 랜덤 액세스 프리앰 [0067]

블(RA MSG 1)을 제1 기지국(420)에 전송할 수 있다(S420). 후술 하는 바와 같이 공통 정보는 단말의 식별자의 크기에 따라 그룹핑된 자원 할당 정보를 포함할 수 있다.

단말(410)은 랜덤 액세스 프리앰블(RA MSG 1)의 전송 자원을 다르게 설정함으로써 랜덤 액세스 프리앰블(RA MSG [0068]

1)을 통해 단말(410)의 식별자 길이(예를 들어, 크기)를 나타낼 수 있다. 단말(410)의 식별자는 기지국 또는 통 신 시스템으로부터 할당 받은 짧은(short) ID일 수 있다. 짧은 ID는 C-RNTI(Cell-Radio Network Temporary Identity)를 포함할 수 있다. 단말(410)이 사전에 짧은 ID를 할당 받지 않은 경우, 단말(410)의 식별자는 긴 (long) ID일 수 있다. 긴 ID는 S-TMSI(Temporary Mobile Station Identifier) 및 IMSI(International Mobile Subscriber Identity) 중 적어도 하나를 포함할 수 있다. 단말(410)의 식별자 종류(예를 들어, 짧은 ID, 긴 ID)에 따라, 단말(410)의 식별자 길이는 달라질 수 있다. 단말(410)은 자신의 식별자 길이에 따라 할당된 무선 자원을 사용하여 랜덤 액세스 프리앰블(RA MSG1)을 전송할 수 있다.

다른 예로, 단말(410)은 단말(410)의 연결 상태(예를 들어, RRC_아이들 상태, RRC_커넥티드 상태, RRC_인액티브 [0069]

상태)에 따라 다른 무선 자원을 사용하여 랜덤 액세스 프리앰블(RA MSG1)을 전송하도록 설정될 수도 있다. 따라 서, 단말(410)은 자신의 식별자(또는 UE ID)의 길이 또는 연결 상태에 따라 다르게 정의된 무선 자원을 사용하 여 랜덤 액세스 프리앰블(RA MSG1)을 전송할 수 있다. 제1 기지국(420)은 단말(410)로부터 랜덤 액세스 프리앰 블(RA MSG1)을 수신할 수 있고, 랜덤 액세스 프리앰블(RA MSG1)이 수신된 무선 자원에 기초하여 단말(410)의 식 별자 길이 또는 연결 상태를 확인할 수 있다.

한편, 제1 기지국(420)은 랜덤 액세스 응답(RA MSG2)을 단말(410)에 전송할 수 있다(S430). 랜덤 액세스 응답 [0070]

(RA MSG 2)은 단계 S440의 상향링크 메시지(RA MSG 3)를 위한 스케쥴링 정보를 포함할 수 있다.

(14)

스케쥴링 정보는 제1 기지국(420)의 식별자, 빔 인덱스, 스케쥴링 정보를 식별하기 위한 지시자, 자원 할당 정 [0071]

보, MCS(modulation and coding scheme) 정보, 피드백 메시지(예를 들어, ACK(acknowledgement) 메시지, NACK(negative ACK) 메시지)의 전송을 위한 자원 할당 정보 등을 포함할 수 있다. 자원 할당 정보는 주파수 자 원을 지시하는 파라미터, 시간 자원을 지시하는 파라미터, 송수신 시간 관련 정보(예를 들어, 주기, 구간, 윈도 우) 등을 포함할 수 있다.

한편, 복수의 기지국들은 단말(410)의 랜덤 액세스 프리앰블을 수신할 수 있고, 이 경우에 복수의 기지국들 각 [0072]

각은 랜덤 액세스 응답을 단말(410)에 전송할 수 있다. 여기서, 랜덤 액세스 응답은 기지국의 식별자(예를 들어, 셀 식별자)를 포함할 수 있다. 복수의 기지국들로부터 랜덤 액세스 응답들이 수신된 경우, 단말(410)은 복수의 기지국들 중에서 미리 설정된 조건을 만족하는 하나의 기지국을 선택할 수 있다. 여기서, 미리 설정된 조건은 단계 S430의 랜덤 액세스 응답에 포함될 수 있다. 또는, 단말(410)은 복수의 기지국들 중에서 임의로 하 나의 기지국을 선택할 수 있다. 단말(410)은 선택된 기지국과 단계 S440 및 단계 S450을 수행할 수 있다.

하향링크 전송 요청 절차가 수행되는 경우, 단계 S430의 랜덤 액세스 응답은 필수 시스템 정보(예를 들어, [0073]

MIB(master information block)), 시스템 정보(예를 들어, SIB1(system information block 1))의 스케쥴링 정 보, 해당 기지국의 물리 계층 채널의 설정 정보(예를 들어, SIB2), 특정 기능(예를 들어, MBMS, D2D 통신, MTC(machine type communication), IoT, 차량 통신(예를 들어, V2X(vehicle to everything)), 재난/재해 및 사 회 안전망을 위한 경보, 위치 정보 및 공통 시간의 전송, 다른 RAT 시스템과의 연동 등)을 위한 시스템 정보, 업데이트된 시스템 정보 등을 포함할 수 있다. 따라서 제1 기지국(420)은 단계 S420에서 단말(410)로부터 수신 된 랜덤 액세스 프리앰블(또는, 랜덤 액세스 페이로드)를 통해 단말(410)에 의해 요청되는 정보를 인지할 수 있 어야 한다. 예를 들어, 단말(410)의 랜덤 액세스 프리앰블(또는, 랜덤 액세스 페이로드)을 위한 전송 자원(예를 들어, 랜덤 액세 절차에서 프리앰블 인덱스, 상향링크의 특정 신호열(예를 들어, 시퀀스, 시그니처 (signature)), 랜덤 액세스 페이로드의 특정 필드의 값 등)과 하향링크 정보 간에 매핑 관계가 설정될 수 있고, 제1 기지국(420)은 매핑 관계에 기초하여 단말(410)에 의해 요청되는 정보(예를 들어, 랜덤 액세스 프리앰블(또 는, 랜덤 액세스 페이로드)을 위한 전송 자원과 매핑되는 하향링크 정보)를 인지할 수 있다.

제1 기지국(420)으로부터 랜덤 액세스 응답이 수신된 경우, 단말(410)은 단말(410)의 정보를 포함하는 상향링크 [0074]

메시지(RA MSG 3)를 제1 기지국(420)에 전송할 수 있다(S440). 단말(410)의 정보는 식별자, 캐퍼빌러티, 속성, 이동 상태, 위치 등을 포함할 수 있다. 또한, 단계 S440의 상향링크 메시지는 필요한 정보를 요청하기 위해 사 용될 수 있다.

제1 기지국(420)은 단말(410)로부터 상향링크 메시지(RA MSG 3)을 수신할 수 있고, 상향링크 메시지(RA MSG 3) [0075]

에 포함된 정보를 확인할 수 있다. 제1 기지국(420)은 하향링크 메시지(RA MSG 4)를 생성할 수 있고, 생성된 하 향링크 메시지(RA MSG 4)를 단말(410)에 전송할 수 있다(S450). 단말(410)은 제1 기지국(420)로부터 하향링크 메시지(RA MSG 4)를 수신할 수 있고, 하향링크 메시지(RA MSG 4)에 포함된 정보를 확인할 수 있다. S450 단계는 선택적으로 수행될 수 있다. 즉, 하향링크 메시지(RA MSG 4)를 통해 전송될 정보가 존재하지 않는 경우, S450 단계는 생략될 수 있다.

도 4에서는 단말(410)이 제1 기지국(420)과 다른 제2 기지국(430)으로부터 공통 정보를 수신하고, 수신된 공통 [0076]

정보를 사용하여 제1 기지국(420)과 랜덤 액세스 절차를 수행하는 경우를 나타냈다. 하지만, 실시예가 이에 제 한되는 것은 아니다.

도 5는 통신 시스템에서 랜덤 액세스 절차의 제2 실시예를 도시한 순서도이다. 도 5의 실시예를 설명함에 있어 [0077]

서, 도 4와 중복되는 내용은 생략한다.

도 5를 참조하면, 통신 시스템은 단말(410), 제1 기지국(420) 등을 포함할 수 있다. 단말(410) 및 제1 기지국 [0078]

(420) 각각은 도 2에 도시된 통신 노드(200)와 동일 또는 유사하게 구성될 수 있다. S510 단계에서, 단말(410) 은 제1 기지국(420)으로부터 공통 정보를 수신할 수 있다. 단말(410)은 제1 기지국(420)으로부터 수신한 공통 정보를 이용하여 제1 기지국(420)과의 랜덤 액세스 절차를 수행할 수 있다. 예를 들어, 단말(410)은 공통 정보 에 의해 지시되는 자원을 사용하여 랜덤 액세스 프리앰블(RA MSG 1)을 제1 기지국(420)에 전송할 수 있다 (S520). 제1 기지국(420)은 단말(410)로부터 랜덤 액세스 프리앰블(RA MSG 1)을 수신할 수 있고, 랜덤 액세스 프리앰블(RA MSG 1)에 포함된 정보를 확인할 수 있고, 랜덤 액세스 프리앰블(RA MSG 1)에 대한 응답으로 랜덤 액세스 응답(RA MSG 2)을 단말(410)에 전송할 수 있다(S530). 단말(410)은 제1 기지국(420)으로부터 랜덤 액세 스 응답(RA MSG 2)을 수신할 수 있고, 랜덤 액세스 응답(RA MSG 2)에 포함된 정보를 확인할 수 있다.

(15)

그 후에 단말(410)은 상향링크 메시지(RA MSG 3)를 생성할 수 있고, 상향링크 메시지(RA MSG 3)를 제1 기지국 [0079]

(420)에 전송할 수 있다(S540). 제1 기지국(420)은 단말(410)로부터 상향링크 메시지(RA MSG 3)를 수신할 수 있 고, 상향링크 메시지(RA MSG 3)에 포함된 정보를 확인할 수 있다. 또한, 제1 기지국(420)은 하향링크 메시지(RA MSG 4)를 생성할 수 있고, 하향링크 메시지(RA MSG 4)를 단말(410)에 전송할 수 있다(S550). 단말(410)은 제1 기지국(420)으로부터 하향링크 메시지(RA MSG 4)를 수신할 수 있고, 하향링크 메시지(RA MSG 4)에 포함된 정보 를 확인할 수 있다.

도 4 및 도 5에서 단말(410)이 전송하는 상향링크 메시지(RA MSG 3)의 크기는 가변적일 수 있다. 상향링크 메시 [0080]

지(RA MSG 3)는 아래 제시된 정보들 중 적어도 하나 이상을 포함할 수 있다.

- 단말(410)의 식별자(ID) [0081]

- 단말(410)의 캐퍼빌러티(capability), 속성, 이동 상태(mobility state), 또는 위치(location) 등의 정보 [0082]

- 무선 접속 시도의 이유 [0083]

- 상향링크 데이터 및/또는 상향링크 데이터의 크기(예를 들어, LI(length indicator)) [0084]

- 상향링크 버퍼 크기 정보(예를 들어, BSR(buffer status report)) [0085]

- 연결 설정 요청을 위한 제어 메시지 [0086]

- 무선채널 측정 결과 [0087]

상향링크 메시지(RA MSG 3)에 포함되는 정보는 LTE 기반의 통신 시스템에서 FGI(feature group indicator)로 [0088]

표현되는 단말의 캐퍼빌러티를 포함할 수 있다. 또한, 상향링크 메시지(RA MSG 3)에 포함되는 정보는 빔포밍 기 법 적용 여부, RF 모듈(또는, 체인(chain))의 개수, 지원 가능한 주파수 대역 정보, 또는 차량통신(vehicle communication) 지원 여부 등을 알리는 정보를 더 포함할 수 있다. 또한, 단말(410)의 이동성 관련 정보(예를 들어, 이동 상태, 위치 정보)는 이동 속도 정보뿐 만 아니라 이동 방향, 고도, GPS 등 측위 시스템을 이용한 측 위 정보, 또는 도로/궤도 등에 따른 상대적 위치 등의 정보를 포함할 수 있다.

무선 접속 시도의 이유는 앞서 설명된 단말(410)의 요구(on-demand)에 따른 시스템 정보 전송 요청, 단말(410) [0089]

의 펌웨어(firmware) 또는 필수 소프트웨어의 갱신(update) 등과 같은 하향링크의 데이터 전송 요청 등일 수 있 다. 무선 접속 시도의 이유는 아래에 기재된 무선 접속 절차(예를 들어, 랜덤 액세스 절차)를 수행한 이유를 구 분할 수 있는 정보를 적어도 하나 이상 포함할 수 있다.

- 상향링크 자원 할당 [0090]

- 핸드오버 요청 또는 측정 결과 보고 [0091]

- 이동단말 장치의 상태 천이(또는 변경) [0092]

- 무선 채널 재확립(re-establishment) [0093]

- 빔포밍을 위한 빔 스위핑(beam sweeping), 빔 재설정, 또는 빔 변경 [0094]

- 물리 채널 동기 획득 [0095]

- 위치 정보 갱신 보고 [0096]

- 이동 상태 또는 버퍼 상태 보고 [0097]

무선 접속 시도의 이유에서 "상향링크 자원 할당"은 단말(410)의 상향링크 전송을 위한 자원 할당 요청을 의미 [0098]

할 수 있다. 상향링크의 자원 할당 요청은 단말(410)의 전송 버퍼 상태 보고(예를 들어, BSR), 미리 정의된 메 시지 크기의 기준 값에 따른 메시지 전송을 위한 자원 할당 요청 등을 포함할 수 있다. 여기서, 미리 정의된 메 시지 크기는 단말(410)이 전송할 메시지 크기를 지시할 수 있다. 메시지 크기의 단위는 비트, 바이트 등으로 표 현될 수 있다. 미리 정의된 메시지 크기의 기준 값은 셀 단위, 단말의 캐퍼빌러티, 서비스 등에 기초하여 설정 될 수 있고, 시스템 정보 또는 전용 제어 메시지를 통해 기지국(예를 들어, 제1 기지국(420), 제2 기지국(43 0))에서 단말(410)로 전송될 수 있다. 또는, 미리 정의된 메시지 크기의 기준 값은 통신 시스템(예를 들어, 기 지국, 단말)에서 공통 값으로 미리 설정될 수 있다.

미리 정의된 메시지 크기의 기준 값에 따른 메시지 전송을 위한 자원 할당 요청은 기준 값보다 큰 메시지 전송 [0099]

(16)

을 위한 자원 할당 요청과 기준 값보다 작은 메시지 전송을 위한 자원 할당 요청으로 구분될 수 있다. 즉, 단말 (410)은 기준 값보다 큰 메시지 전송을 위한 자원 할당을 요청할 수 있고, 또는 기준 값보다 작은 메시지 전송 을 위한 자원 할당을 요청할 수 있다.

기지국(예를 들어, 제1 기지국(420), 제2 기지국(430))은 미리 정의된 메시지 크기의 기준 값에 따른 메시지 전 [0100]

송을 위한 자원 할당 요청에 기초하여 단말(410)의 동작 상태를 제어할 수 있다. 예를 들어, 단말(410)로부터 기준 값보다 작은 메시지 전송을 위한 자원 할당 요청이 수신된 경우, 기지국은 단말(410)이 RRC_인액티브 상태 에서 해당 메시지를 전송하도록 제어하거나, 해당 메시지의 전송 후에 단말(410)의 동작 상태가 RRC_인액티브 상태 또는 RRC_아이들 상태로 천이하도록 제어할 수 있다. 단말(410)로부터 기준 값보다 큰 메시지 전송을 위한 자원 할당 요청이 수신된 경우, 기지국은 단말(410)이 RRC_커넥티드 상태 또는 RRC_인액티브 상태에서 해당 메 시지를 전송하도록 제어할 수 있다. 또한, 기지국은 RRC_커넥티드 상태 또는 RRC_인액티브 상태 이외의 상태에 서 랜덤 액세스 절차를 수행한 단말(410)이 RRC_커넥티드 상태 또는 RRC_인액티브 상태로 천이한 후에 기지국과 통신(예를 들어, 상향링크 전송 동작, 하향링크 수신 동작)을 수행하도록 제어할 수 있다. 여기서, 기지국은 랜 덤 액세스 응답 메시지 또는 별도의 제어 메시지를 단말(410)에 전송함으로써 동작 상태의 천이를 단말(410)에 지시할 수 있다.

무선 채널 측정 결과는 단말(410)이 측정한 하향링크 무선 채널의 품질을 나타내는 정보일 수 있다. 예를 들어, [0101]

무선 채널 품질 정보는 RSSI(Received Signal Strength Indicator), RSCP(Received Signal Code Power), RSRP((Received Signal Code Power), RSRQ Reference Signal Received Quality) 등 일 수 있다. 만일 기지국 (또는 셀) 또는 단말에 빔포밍 기법이 적용되는 경우, 무선 채널 측정 결과는 송신 빔 및 수신 빔 각각에 대한 빔별(또는, 빔 그룹별) 측정 결과를 포함할 수 있다. 다른 예로, 무선 채널 측정 결과는 단말(410)이 수행한 수 신 빔 또는 송신 빔에 대한 빔 스위핑 결과 또는 기지국에서 최적의 빔포밍을 위한 단말(410)의 빔 스위핑 피드 백(feedback) 정보를 포함할 수도 있다.

다양한 정보를 선택적으로 상향링크 메시지(RA MSG 3)에 포함시키기 위하여 단말(410)은 상향링크 메시지에 상 [0102]

향링크 메시지의 포맷과 관련된 정보를 나타내는 필드를 적어도 하나 이상 포함시킬 수 있다. 예를 들어, 상향 링크 메시지(RA MSG 3)는 단말(410)의 식별자의 크기를 나타내는 제1 필드를 포함할 수 있다. 상술한 바와 같이, 단말(410)의 식별자는 짧은 ID(예를 들어, LTE 기반의 통신 시스템에서 C-RNTI) 또는 긴 ID(예를 들어, LTE 기반의 통신 시스템에서 S-TMSI 또는 IMSI)일 수 있다. 제1 기지국(420)은 상향링크 메시지(RA MSG 3)의 제 1 필드로부터 단말(410)의 식별자의 크기를 확인할 수 있다. 예를 들어, 제1 기지국(420)은 상향링크 메시지(RA MSG 3)의 제1 필드로부터 단말(410)의 식별자가 짧은 ID 또는 긴 ID인지를 구분할 수 있다.

도 6은 상향링크 메시지의 제1 실시예를 도시한 개념도이다.

[0103]

도 6을 참조하면, 상향링크 메시지(RA MSG 3)는 단말(410)의 식별자 크기를 나타내는 제1 필드(IDI(identifier [0104]

indication)), FI(format indicator) 필드, 예비 필드(R), 단말 식별자 필드, RA 시도 이유 필드 및 채널 측정 결과 필드를 포함할 수 있다. 여기서, 제1 필드(IDI)의 크기는 1비트일 수 있고, FI 필드의 크기는 2비트일 수 있고, 예비 필드(R)의 크기는 5비트일 수 있고, 단말 식별자 필드의 크기는 8비트일 수 있고, RA 시도 이유 필 드의 크기는 4비트일 수 있고, 채널 측정 결과 필드의 크기는 12비트일 수 있다.

단말(410)이 단말(410)의 식별자를 짧은 ID와 긴 ID로만 구분하는 경우, 제1 필드(IDI)의 크기는 1비트일 수 있 [0105]

다. 예를 들어, 단말(410)은 단말(410)의 식별자가 짧은 ID이면 제1 필드(IDI)를 "0"으로 설정할 수 있고, 단말 (410)의 식별자가 긴 ID이면 제1 필드(IDI)를 "1"로 설정할 수 있다. 다른 예로, 단말(410)은 단말(410)의 식별 자가 짧은 ID이면 제1 필드(IDI)를 "1"로 설정할 수 있고, 단말(410)의 식별자가 긴 ID이면 제1 필드(IDI)를

"0"으로 설정할 수도 있다.

단말(410)의 식별자의 크기를 구분하는 경우의 수가 "3" 이상인 경우, 단말(410)은 제1 필드(IDI)의 크기를 2비 [0106]

트 이상으로 설정할 수도 있다.

도 6에서는 제1 필드(IDI)의 크기가 1비트인 예를 나타냈다. 또한, 제1 필드(IDI)의 값이 "0"으로 설정된 경우, [0107]

단말(410)의 식별자가 짧은 ID이기 때문에 단말 식별자 필드의 크기는 8비트일 수 있다.

도 7은 상향링크 메시지의 제2 실시예를 도시한 개념도이다.

[0108]

도 7을 참조하면, 상향링크 메시지(RA MSG 3)는 제1 필드(IDI), FI 필드, 예비 필드(R), 단말 식별자 필드, RA [0109]

시도 이유 필드 및 채널 측정 결과 필드를 포함할 수 있다. 여기서, 제1 필드(IDI)의 크기는 1비트일 수 있고, FI 필드의 크기는 2비트일 수 있고, 예비 필드(R)의 크기는 5비트일 수 있고, 단말 식별자 필드의 크기는 16비

(17)

트일 수 있고, RA 시도 이유 필드의 크기는 4비트일 수 있고, 채널 측정 결과 필드의 크기는 12비트일 수 있다.

도 7의 제1 필드(IDI)는 단말(410)의 식별자가 긴 ID인 것을 지시할 수 있다. 이 경우, 단말(410)의 식별자의 [0110]

크기는 16 비트일 수 있다. 도 6 및 도 7에서 나타낸 정보들은 예시적인 것에 불과하며, 상향링크 메시지는 앞 서 언급한 정보들 중 다른 정보들을 포함할 수도 있다.

다시 도 6 및 도 7을 참조하면, 상향링크 메시지(RA MSG 3)의 FI 필드는 상향링크 메시지(RA MSG 3)에 포함된 [0111]

정보의 종류를 지시할 수 있다. 예를 들어, FI 필드는 상향링크 메시지(RA MSG 3)에 포함되는 정보의 종류 및 구성 형식을 나타내는 지시자를 포함할 수 있다. 도 6 및 도 7에서는 FI 필드의 크기가 2 비트인 경우를 나타냈 다. 하지만, 실시예가 이에 제한되는 것은 아니며, FI 필드의 크기는 2 비트 보다 작거나 클 수도 있다. 제1 필 드(IDI)와 FI 필드의 설정 값에 따라 상향링크 메시지의 크기 및 상향링크 메시지에 포함된 정보의 종류가 달라 질 수 있다.

도 8은 상향링크 메시지의 제3 실시예를 도시한 개념도이다.

[0112]

도 8을 참조하면, 상향링크 메시지(RA MSG 3)는 단말 식별자 필드, FI 필드, 예비 필드, RA 시도 이유 필드 및 [0113]

단말 정보 필드를 포함할 수 있다. 여기서, 상향링크 메시지(RA MSG 3)는 제1 필드(IDI)를 포함하지 않을 수 있 다. 이 경우, 단말(410)은 S410 단계에서 획득된 공통 정보에 기초하여 할당된 무선 자원(예를 들어, 단말(41 0)의 식별자의 크기에 따라 할당된 무선 자원)을 이용하여, S420 단계에서 랜덤 액세스 프리앰블(RA MSG 1)을 전송할 수 있다. 예를 들어, 단말(410)은 단말(410)의 식별자가 짧은 ID인 경우 및 단말(410)의 식별자가 긴 ID 인 경우 각각에 대해 서로 다른 무선 자원을 이용하여 랜덤 액세스 프리앰블(RA MSG 1)을 전송할 수 있다. S420 단계에서, 제1 기지국(420)은 단말(410)이 랜덤 액세스 프리앰블(RA MSG 1)의 전송을 위해 사용된 무선 자원에 기초하여 단말(410)의 식별자 크기(예를 들어, 짧은 ID, 긴 ID)를 확인할 수 있다. 따라서, 이 경우에 상향링크 메시지(RA MSG 3)에서 제1 필드(IDI)가 생략될 수 있다.

한편, FI 필드의 크기는 3 비트일 수 있다. FI 필드의 값에 따라 상향링크 메시지(RA MSG 3)에 포함되는 정보, [0114]

상향링크 메시지(RA MSG 3)의 크기 등이 달라질 수 있다. 상향링크 메시지(RA MSG 3)는 아래 표 1과 같이 FI 필 드의 값에 따라 설정될 수 있다.

표 1

[0115]

표 1을 참조하면, FI 필드의 값에 따라 상향링크 메시지(RA MSG 3)에 포함되는 정보가 달라질 수 있다. 예를 들 [0116]

어, 단말(410)은 상향링크 메시지(RA MSG 3)에 포함되는 정보를 결정할 수 있고, FI 필드의 값을 결정할 수 있 다. 제1 기지국(420)은 단말(410)로부터 수신한 상향링크 메시지(RA MSG 3)의 FI 필드를 확인함으로써, 상향링 크 메시지(RA MSG 3)에 포함된 정보의 종류 및 상향링크 메시지(RA MSG 3)의 구성을 확인할 수 있다. 표 1은 예 시적인 것에 불과하며, FI 필드의 값에 매칭되는 정보의 종류는 달라질 수 있다. 표 1을 따를 경우, 도 8에서 나타낸 상향링크 메시지(RA MSG 3)는 FI 필드의 값이 '000'인 경우에 해당할 수 있다. 도 8에서는 FI 필드가 상 향링크 메시지(RA MSG 3)의 가장 앞에 배치되는 예를 나타냈지만, 실시예가 이에 제한되는 것은 아니다.

참조

관련 문서

발명의 구성 및 작용 전술한 본 발명의 기술적 과제를 해결하기 위하여, 본 발명의 한 특징에 따른 보안관계 협상 방법은, 기지국이 가입자 단말 의 사용자를 인증하기 위한 인증키를 생성하는 단계; 인증키 생성 후, 상기 가입자 단말의 보안관계 능력 정보가 포함된 보 안관계 능력 요구 메시지를 수신하는 단계; 상기 기지국이 상기

청구항 21 부호화된 비트스트림을 복호화하여, 파일 헤더 및 음원 분리를 통해 분리된 오디오 객체의 프레임을 추출하는 복호화부; 및 상기 파일 헤더로부터 상기 오디오 객체의 재생을 위한 재생 레벨 정보를 추출하는 재생 정보 추출부 를 포함하는 것을 특징으로 하는 비트스트림 복호화 장치... 상기 오디오 객체의 재생을 위한 재생

청구항 8 게이머 행동 정보 수집부가 게임 서비스를 제공하고 게이머의 행동 정보를 저장하는 게임 운영 서버로부터 게이 머의 행동 정보를 수집하는 단계; 게이머 행동 정보 시퀀스 인식부가 상기 게이머 행동 정보 수집부를 통해 수집된 게어머의 행동 정보로부터 게 이머의 행동 순서를 검출하는 단계; 및 업데이트 결과 분석부가 상기

청구항 15 제1항에 있어서, 상기 디바이스들은 상기 백업 채널을 관리하기 위한 관리 메시지를 주고받으며, 상기 관리 메시지는 상기 그룹의 이동성 여부를 나타내는 그룹 타입, 상기 디바이스들이 속한 그룹의 위치, 상기 디바이스들을 식별 하기 위한 디바이스 식별자 및 상기 기지국에 의해 서빙되는 그룹들 각각을 식별하기 위한 그룹

명 세 서 청구범위 청구항 1 동기 신호 송신 장치에서 동기 신호를 송신하는 방법으로서, 하나의 슈퍼 울트라 프레임 내에서 울트라 프레임 단위로 전송되는 서로 다른 복수의 PSSPrimary Synchronization Signal를 생성하는 단계, 그리고 상기 하나의 슈퍼 울트라 프레임 내에서 프레임 단위로 전송되는 하나의

명 세 서 청구범위 청구항 1 단말간 직접 통신에서 단말의 멀티캐스트 서비스 제공 방법으로서, 멀티캐스트 서버로 멀티캐스트 서비스의 시작을 요청하는 서비스 시작 요청 메시지를 전송하는 단계, 상기 멀티캐스트 서버로부터 상기 시작 요청을 승인하는 결과를 포함하는 서비스 시작 응답 메시지를 수신하는 단계, 상기 멀티캐스트

청구항 15 영상의 복호화 장치에 있어서, 현재 블록의 화면간 예측을 수행하기 위해 사용되는 머지 후보 리스트에 대한 정보를 부호화하는 엔트로피 부호 화부와; 상기 현재 블록의 주변 블록에 대한 가용성을 판단하고, 상기 가용성 판단 결과에 기초하여 상기 현재 블록에 대한 머지 후보 리스트를 구성하고, 상기 머지 후보 리스트에

청구항 17 제16항에 있어서, 유니캐스트 방식으로 전송되는 서비스의 목록, 상기 네트워크 장치가 제공할 수 있는 MBMS 서비스 중에서 활성 화된 MBMS 서비스의 목록 및 상기 네트워크 장치가 제공할 수 있는 MBMS 서비스 중에서 비활성화된 MBMS 서비스 의 목록 중에서 적어도 하나 이상을 포함하는 제어 정보를 상기
