흡입밸브 각이 실린더 내 와류 발생 특성에 미치는 영향(I)
엄 인 용*․박 찬 준
서울산업대학교 기계공학과
Effect of Inlet Valve Angle on In-Cylinder Swirl Generation Characteristics(I)
Inyong Ohm*․Chanjun Park
1)
Department of Mechanical Engineering, Seoul National University of Technology, Seoul 139-743, Korea (Received 3 April 2008 / Accepted 21 June 2008)
Abstract : This paper is the first of 2 companion papers which investigate in-cylinder swirl generation characteristics according to inlet valve angle. Two DOHC 4 valve engines, one has wide intake valve angle and the other has narrow valve angle, were used to compare the characteristics of swirl motion generation in the cylinder. One intake port was deactivated to induce swirl flow. A PIV (Particle Image Velocimetry) was applied to measure in-cylinder velocity field according to inlet valve angle during intake stroke. The results show that the stronger swirl motion is observed in wide valve angle engine at the early intake stage; however, the swirl motion is gradually distorted by the intake flow component passing through valve area near the cylinder wall as the stroke proceeds. The tumble motion also does so in wide angle. On the contrary, the swirl and tumble motions, which are not clear at the initial stage, become better and better arranged as the piston goes down and up again after bottom dead center.
Key words : PIV(Particle Image Velocimetry, 입자영상유속계), Valve angle(밸브 각), In-Cylinder flow(실린더 내 부유동), Swirl(와류)
1.
서 론1)
가솔린 기관의 흡입 유동을 의도적으로 제한하거 나 원하는 방향으로 유도하여 강한 와류나 텀블 유 동을 발생시키고 이를 이용해 성층 연소와 같이 연 소 특성을 변경하는 기술은 상당히 많이 알려져 있 다. 특히 강한 와류와 분사시기의 조합을 통해 구현 하는 축상 성층화는 여러 성층화 방법 중에서도 가 장 효과적 방법으로 알려져 있다.1-3)
축상 성층화를 실현하는 과정에서는 압축 말기까 지 강한 와류를 유지시키는 것이 매우 중요하지만, 통상적인 직선형 포트를 사용하는 경우에는 원하는 수준의 와류 강도를 얻기 어렵다. 따라서 두 흡입 포
*
Corresponding author, E-mail: [email protected]
트 중 한 포트를 나선형 형상을 갖도록 설계하고 성 층화를 실현하고자 할 때는 직선형 포트를 차단하 고 나선형 포트만 사용하는 방법이 널리 사용되었 다. 그러나 이 경우 포트에서 강한 와류의 유도 못지 않게 와류 특성을 왜곡시키는 역 텀블 유동을 적절 히 억제해야 와류에 의한 성층화가 효과적으로 발 생한다. 이로 인해 포트에서 담당하는 와류 발생의 부담이 경감되어 적은 와류로도 충분히 성층화의 효과를 달성할 수 있다.4,5)
와류와 텀블의 발생은 포트 형상에도 지배되지 만, 기본적으로 밸브 각에 의해 주어지는 흡입 밸브 입구 유동의 초기 방향도 주요한 변수가 된다. 그러 나 현재까지 입자영상유속계(PIV, particle image velocimetry) 등을 이용한 실린더 내 유동 해석은 정
흡입밸브 각이 실린더 내 와류 발생 특성에 미치는 영향(I)
상 유동,6,7) 국부적 유동 특성 파악,8) 또는 한 단면의 측정 결과만 제시하여 유동에 대한 3차원적 정보 획 득이 어려운 것이 대부분이다.9-13) 또한 600-800 RPM 정도의 저속으로 운전하여 실물 엔진의 운전 상태와 거리가 멀다.9,11,12)
이에 본 연구에서는 밸브 각이 와류 발생의 특성 에 미치는 영향을 파악하기 위해, 밸브 각이 서로 다 른 두 엔진의 흡입 및 압축 유동을 입자영상유속계 (PIV, particle image velocimetry)를 이용해 측정하여 비교하였다. 본 논문에서는 일차적으로 흡입유동 특성에 대해 논의하고자 한다.
2.
실험 장치유동 측정에 사용된 PIV 시스템은 Fig. 1에, 측정 대상인 두 엔진의 제원은 Table 1에 측정 위치 및 시 기는 Table 2에 나타내었다. 와류의 발생은 두 엔진 모두 엔진의 전측(front) 포트의 유동을 차단하고 후 측(rear) 포트만 흡기에 이용함으로써 흡입 와류를 유도하였다.
Fig. 1 Schematics of PIV measurement
Fig. 2 Definition of valve angle and layout of engine
Table 1 Engine specifications
Eng. 1 Eng. 2
No. of Valve In. 2 ←
Ex. 2 ←
Valve Timing 5/35, 43/5 ←
Combustion Chamber Semi Wedge ← Bore(mm)×Stroke(mm) 75.5 ×83.5 ←
Max. Valve Lift 7.2 ←
Steady Flow (RVO)
Swirl -3.3 2.2
Tumble 2.12 -1.9
Table 2 Measurement position and timing Horizontal
측정 단면
TDC - 7 mm TDC - 19 mm TDC - 41 mm TDC - 77 mm 측정 시기 60, 120, 180, 210(Intake ATDC)
Fig. 3 Measurement plane and basic coordination system
Fig. 2는 밸브 각의 정의 및 엔진 상부 연소실 및 흡기계 구성에 대한 개략도이고 Fig. 3은 측정 위치 와 향후 그림으로 제시될 속도 측정 결과의 기본 좌 표 구성에 대한 것이다. 그림에 표시된 바와 같이 밸 브 각의 변경에 따라 흡입 밸브의 위치가 서로 반대 방향이지만, 이를 그림에 나타낼 때는 비교를 위하 여 수평면의 경우 항상 흡입 밸브의 위치가 그림의 하면에 위치하도록 하였다. 따라서 그림 상에서 각 엔진이 사용하는 흡입 밸브 위치는 좌우로 서로 반 대 방향에 있게 된다. 그러나 수직 측정 단면에 대한 이 위치는 그림에서 변경하지 않고 사용하였다. 실 린더 수평면과 수직면을 나타낸 그림에서 점선은 실제 엔진의 경계이고 실선은 관측 가능한 면을 나 타낸다. 수평 단면 속도를 제시한 그림에서 점선의 원은 실제 엔진의 보어(75.5mm)이고 실선은 측정이 가능한 범위(직경 65.5mm)를 나타낸다.
Inyong Ohm․Chanjun Park
실험 장치 및 방법에 대한 자세한 설명은 본 논문 의 이전 논문에 기재되어 있으므로 생략하였다.14)
3.
결과 및 해석Fig. 4에 흡입 밸브가 열린 후 ATDC 60° CA에서 측정한 수평면 속도 분포를 제시하였다.
흡입 초기 광각 엔진(Eng.1)의 경우 실린더 상부 인 H1 평면에서부터 대체로 와류 형태의 유동이 나 타남을 볼 수 있지만, 자세히 관찰해 보면 특히 흡입 밸브의 좌측은 밸브를 통과한 유동이 외곽을 향하 는 전형적인 흡입 유동의 초기 형태를 보여주고 있 고 배기 쪽에서는 크게 시계방향으로 회전하는 와 류 거동을 나타내고 있다. 흡입 밸브의 우측에는 시 계 방향의 규모가 작은 와류 거동이 관찰되는데, 이 는 밸브의 상단(Fig. 3의 A 방향)을 통과하여 크게 배기 쪽을 경유하여 시계 방향으로 진행하는 주유 동과 밸브의 하단(Fig. 3의 B 방향)으로 진입한 유동 이 충돌하여 나타난 결과로 판단된다.
H2 평면에서는 완벽한 형태는 아니지만 전 평면 에 걸쳐 시계 방향으로 회전하는 유동이 주를 이루 고 있음을 알 수 있다. 특히 우측 하면의 경우 강한 주 유동에 밀려 H1 평면에서 나타났던 작은 와류가 거의 소멸되었음을 볼 수 있다.
협각(Eng.2)의 경우 광각과 달리 H1 평면에서 뚜 렷한 유동의 방향성이 없이 흡입 밸브를 중심으로 전 방향으로 고루 유동이 전개해 나가고 있음을 알 수 있다. 이어 H2 평면에서는 광각의 H1 평면과 유 사한 형태가 나타나는데 즉 실린더 평면 전체에 걸 쳐 반시계 방향의 와류 거동이 나타나고 흡입 밸브 의 좌측에서 동일 방향의 작은 와류가 관찰되는데 두 엔진의 흡입 밸브가 서로 좌우 대칭임을 고려하 면 광각의 H1 평면과 매우 유사한 구조임을 알 수 있다.
Fig. 5에 ATDC 60° CA에서 측정한 수직면 속도 분포를 제시하였다. 이 그림에서 수직 좌표 값(mm) 은 BDC를 기준으로 한 실린더 종좌표이고 수평 좌 표 값(mm)은 보어 중심을 기준으로 하였을 때의 반 경 방향의 좌표이다. 수직면 유동을 관찰하면 두 엔 진의 유동은 대체로 동일한 형태를 가지고 있지만 세부적으로 상당히 다른 특성을 보여주고 있다. 우
Fig. 4 Horizontal velocity field at ATDC 60° CA, (H1) : 7mm, (H2) : 19mm from TDC
Fig. 5 Vertical velocity field at ATDC 60° CA
선 후측 단면 유동을 살펴보면, 두 엔진 모두 밸브 하단을 통과하여 실린더 벽 쪽으로 진입한 유동은 거시적으로 역 텀블의 형태를 지니고 있다. 특히 협 각 엔진의 경우 이 역 텀블 유동이 더욱 뚜렷하게 나 타나고 있고 그 중심도 흡입 밸브의 바로 밑에 형성 되어 있다. 또한 협각 엔진에서는 밸브 상단을 통과 하여 헤드의 연소실을 가로지른 유동이 배기 측 실 린더 상부에서 일부 관찰되지만 광각에서는 분명하
Effect of Inlet Valve Angle on In-Cylinder Swirl Generation Characteristics(I)
게 나타나지 않고 있다.
중심 단면에서 협각엔진의 유동은 역 텀블의 형 태를 유지하지만 텀블의 중심은 배기 측으로 더 이 동하여 존재하고 있다. 그러나 밸브 상단을 통과한 유동에 의해 순 방향의 텀블이 배기 측에서 형성되 어 있다. 반면 광각 엔진은 밸브 하단을 통과한 유동 과 상단을 통과한 유동이 서로 충돌하여 뚜렷한 텀 블 유동의 형태가 나타나지 못하고 있다.
전측 단면에서는 다른 단면과 달리 두 엔진의 유 동은 상당히 차이가 난다. 두 유동 모두 흡기 측을 향하는 것은 일치하지만 협각 엔진의 유동이 훨씬 강하고 잘 발달된 순 방향의 텀블이 관찰되며, 광각 엔진에서는 텀블 유동 없이 상대적으로 약한 유동 이 흡기 쪽으로만 향하고 있다. 또한 협각의 경우 실 린더 상부의 유동이 강한 반면 광각에서는 하부의 유동이 강하게 나타난다.
수평면 유동과 수직면 유동의 관찰 결과를 종합 하면, 흡입 초기에 실린더 내 유동 특성은 광각 엔진 의 경우 밸브 상단과 하단을 통과한 유동의 강도가 비슷하여 두 유동이 실린더 내에서 충돌하고 있고, 반면 협각의 경우 밸브 상단을 통과한 유동이 훨씬 강해 지배적인 역할을 하고 있다. 이를 Fig. 6에 나타 내었다.
Fig. 7과 8에 흡입이 상당히 진행된 ATDC 120°
CA에서 측정한 결과를 도시하였다.
광각의 경우 H1 평면에서 ATDC 60° CA와는 달 리 흡기 쪽의 유동이 상당히 약해져 있고 주 유동이 배기 쪽에서 주로 존재함을 알 수 있다. 또한 흡기 밸브 약간 오른 쪽에 존재하였던 와류의 중심이 더 오른 쪽 위로 이동해 있음을 알 수 있다. 이어 H2 평

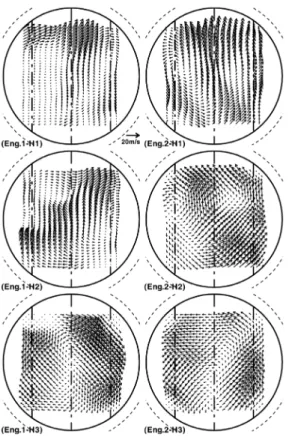

Fig. 6 Flow patterns at early intake stage
Fig. 7 Horizontal velocity field at ATDC 120° CA, (H1) : 7mm, (H2) : 19mm, (H3) : 41mm from TDC
면에서는 H1 평면과 달리 주유동이 흡입 밸브 쪽에 서 관찰되고 와류의 중심도 다시 흡입 밸브의 오른 쪽에 위치함을 알 수 있다. H3 평면에 다다르면 유 동은 완전히 전개한 와류 형태를 나타내고 와류의 회전 중심도 거의 실린더의 중심에 위치하게 된다.
협각의 경우 이 시기에 이르러서도 실린더 상면 H1 평면에서는 와류로 판단하기 힘든 유동이 흡기 에서 배기 쪽으로 강하게 형성되어 있음을 볼 수 있 다. 그러나 흡입 밸브의 좌측에 와류의 중심이 서서 히 생성되고 있으며 또한 비교적 속도도 광각과 달 리 전 평면에 고르게 분포되어 있음을 알 수 있다.
H2 평면에서는 전체적으로 와류의 형태를 가지 나 그 중심은 왼쪽으로 상당히 편심되어 있음을 알 수 있다. 그러나 역시 H1에 비해서는 고른 속도 분포 를 보여주고 있고 속도 분포를 무시하면 광각의 H1 평면과 유사한 구조를 나타내고 있다. H3 평면에 도 달한 유동은 어느 정도 정돈된 형태의 와류 거동을 보여주고 있는데 그 규모와 강도는 강하지만 거동
엄인용․박찬준

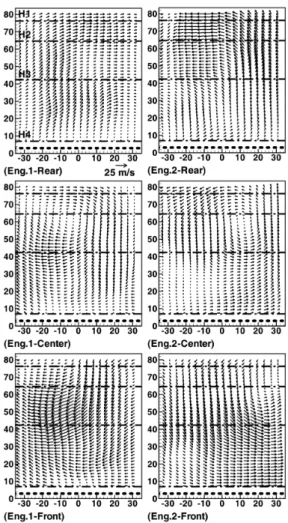

Fig. 8 Vertical velocity field at ATDC 120° CA
의 중심이 아직 실린더의 중심부분에 위치하지 못 하고 흡기 밸브 쪽으로 치우쳐져 있음이 관찰된다.
이 시기의 수직면 유동 특성은 흡입 초기인 60°
CA와 크게 다르지 않지만, 행정의 진행에 따라 몇 가지 변화를 관찰할 수 있다. 광각 엔진의 경우 후측 평면에서 밸브 상단을 통과한 유동이 뚜렷이 관찰 되며 이 유동이 하단을 통과한 유동과 배기 측 실린 더 상부 중심축 부근에서 충돌하고 있다. 중심단면 에서는 밸브 상단을 통과한 유동의 영향이 더욱 증 대하여 전체 유동을 지배하고 있으며 이에 따라 거 시적으로 순방향의 텀블이 나타나고 있다. 전측 평 면에서는 앞선 60° CA와 같이 계속해서 밸브 상단 통과 유동이 지배적이며 순 방향의 텀블 유동이 뚜 렷이 관찰되고 있다.
광각에서는 모든 수직 평면에서 유동의 충돌이 관측되며, 이 충돌에 의해 특히 실린더 상부의 유동 이 약화됨을 알 수 있는데, 이에 따라 Fig. 7의 실린 더 상부의 수평면에서 흡기 측 유동이 약하게 나타 난 것으로 판단된다.
협각 엔진의 경우도 광각과 마찬가지로 밸브 상 단을 통과한 유동의 영향이 더욱 증가함을 알 수 있 다. 이에 따라 후측 평면에서는 역방향 텀블 유동이 많이 약해져서 실린더 상부로 이동하고 이어 중심 및 전측 단면에서는 순방향의 텀블이 강하게 형성 되고 있다.
전체적으로 이 시기에는 흡입 초기보다 밸브 상 단을 통과한 유동의 영향력이 증대하여 지배적인 유동이 되며, 협각에서 그 특징이 더욱 뚜렷이 나타 난다.
Fig. 9와 10은 피스톤이 BDC에 도달하였을 때의 측정 결과이다. 광각의 경우 실린더 상면에 해당하 는 H1, H2 평면에서 와류이기는 하지만 거동의 중 심이 흡입 밸브의 우측 즉 엔진의 전측에 치우친 유 동이 관찰되고 있다. 특히 이 평면에서는 강한 유동 성분이 모두 엔진의 후측에 존재하고 있다. H3 평면 에서 조금 더 정돈된 형태의 거동을 보여주지만 실 린더 상부의 유동과는 달리 유동의 중심이 다시 엔 진의 후측으로 이동하였고 ATDC 120° CA보다 이 평면의 유동은 오히려 정돈된 상태가 흐트러지는 경향을 보여주고 있다.
더욱이 실린더 하면의 유동(H4)는 와류로 판단하 기 힘든 형태를 지니고 있는데 그림에서 나타났듯 이 실린더의 좌측 상방에서 우측 하방으로 흐르는 강한 유동만 관측된다. 광각의 경우 전체적으로 BDC에서 흡입 초기 및 중기에 비교적 잘 전개되던 와류 유동이 서서히 약화되고 있음을 보여준다.
협각의 경우 실린더의 최 상면에서는 흡기에서 배기 쪽으로 일관되게 흐르는 유동만 관찰되는데 이러한 상황은 유동 상태가 상대적으로 불안정한 흡기 초기만 제외하고 전 흡입시기에 걸쳐 관찰되 고 있다. H2 평면에서는 회전 중심이 엔진의 후측에 위치한 와류가 그리고 H3 평면에서는 엔진의 전측 에 중심이 위치한 와류가 관찰되고 있는데 이는 ATDC 120° CA에서와 매우 유사한 구조이다 또한
흡입밸브 각이 실린더 내 와류 발생 특성에 미치는 영향(I)

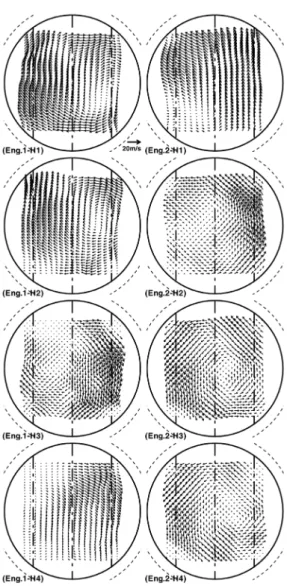

Fig. 9 Horizontal velocity field at BDC, (H1) : 7mm, (H2) : 19mm, (H3) : 41mm, (H4) : 77mm from TDC
실린더의 가장 하부인 H4 평면에서는 그 중심이 거 의 실린더의 중심에 있는 잘 전개된 와류가 관찰되 고 있다. 이들 결과로 유추해 보면 협각의 경우 흡기 행정 중 실린더 내 와류의 거동이 거의 구조가 변함 이 없이 잘 유지된 상태로 진행되고 실린더 아래로 갈수록 형태가 뚜렷한 와류가 존재하며 피스톤이 하사점에 이르렀을 때 실린더 전체에 걸쳐 잘 발달 한 와류 유동이 존재한다고 판단된다.
수직면 유동의 경우 두 엔진 모두 전 평면에서 순 방향의 텀블 유동이 형성되어 있음을 알 수 있다. 이 는 행정이 진행될수록 밸브 상단 통과 유동의 영향
Fig. 10 Vertical velocity field at BDC
력이 지속적으로 증대하고 있음을 보여주는 것이 다. 다만 협각 엔진의 텀블 유동이 더 강하게 나타나 고 있고, 광각의 경우 후측 평면에서 실린더의 하부 에 여전히 밸브의 하단을 통과한 유동이 남아 있음 을 볼 수 있는데, 이 유동의 영향으로 수평면에서 뚜 렷한 와류 거동이 나타나지 않은 것으로 판단된다.
Fig. 11과 12는 흡기 밸브가 거의 닫힌 시점에 피 스톤이 BDC를 지나 다시 상승하고 있을 때인 ATDC 210 CA에서의 유동 분포이다. 엔진의 운전 조건이 부분 부하 상태를 상사한 1800 RPM, 흡기관 절대압 50 KPa임을 고려하면, BDC를 지나 이 시기 까지는 흡기 관성이나 튜닝 등에 의한 추가적 흡입 유동은 없다고 보아야 하고 오히려 흡기 쪽으로 약 간의 역류가 발생할 가능성이 있다. 따라서 이 시기 에는 BDC에서의 상황에서 피스톤만 약간 상승하고
Inyong Ohm․Chanjun Park
Fig. 11 Horizontal velocity field at ATDC 210° CA, (H1) : 7mm, (H2) : 19mm, (H3) : 41mm, (H4) : 77mm from TDC
그 외에 실린더 유동에 변화를 줄 만한 교란은 없는 상황이다. 이러한 측면에서 볼 때 이 시기의 유동 상 태가 BDC에서의 상태와 크게 다르지 않고 수직으 로 약간 평행 이동한 상태임을 유추할 수 있고 실제 측정 결과도 그러하다. 이를 좀 더 자세히 살펴보면 다음과 같다.
광각의 경우 유속의 분포가 BDC보다는 조금 더 균일해 지고 특히 H2 평면에서는 그 중심이 거의 실 린더의 중심과 일치하는 와류가 관찰된다. 그리고 H3 평면과 H4 평면은 BDC와 매우 유사하며 H1 평
Fig. 12 Velocity field at early compression sStage(ATDC 240° CA), (H1) : 7mm, (H2) : 19mm, (H3) : 41mm from TDC
면도 BDC에서의 H1, H2와 매우 유사하다.
협각의 경우 비로소 H1 평면에서 와류 거동이 관 찰되고 있다. 이 와류는 상당히 강하지만 그 중심은 왼쪽으로 상당히 치우쳐져 있음을 알 수 있다.
H1 평면에서 새로이 관찰된 와류는 BDC에서 이 평면의 아래에서 형성되었던 유동이 피스톤의 상승 에 따라 밀려 올라와 관찰된 것으로 판단된다. H2, H3 H4 평면에서도 그 중심 위치는 조금 씩 다르지 만 역시 잘 전개된 와류가 관찰되고 있는데 이렇게 실린더의 아래 부분에서도 잘 전개된 와류가 유지 되는 것이 광각과 구별되는 점이라 할 수 있다.
수직면 유동의 경우 BDC에서의 유동과 큰 차이 없이 거의 유사함을 알 수 있다. 다만 전 평면에 걸
Effect of Inlet Valve Angle on In-Cylinder Swirl Generation Characteristics(I)
쳐 텀블 유동이 약화되었으며 특히 광각 엔진의 경 우 후측 평면에서의 텀블 유동은 상당 부분 소멸되 어 있다. 그리고 광각의 경우 실린더 하부의 유동이 상대적으로 협각보다 약하게 존재하는데 이는 두 유동의 충돌에 기인한 것으로 판단되며 이로 인해 실린더 하면에서 와류 거동이 뚜렷이 관찰되지 않 은 것으로 판단된다.
4.
결 론PIV를 이용하여 광각 엔진과 협각 엔진의 와류 발 생 특성을 비교한 결과 다음과 같은 결론을 얻었다.
1) 흡입 초기에 광각 엔진의 경우 밸브 상단과 하단 을 통과한 유동의 강도가 비슷하여 두 유동이 실 린더 내에서 충돌하고 있고, 반면 협각의 경우 밸 브 상단을 통과한 유동이 훨씬 강해 지배적인 역 할을 하지만, 와류의 발달은 광각엔진에서 더 잘 관찰된다.
2) 흡입 중기에는 초기보다 밸브 상단을 통과한 유 동의 영향력이 증대하여 지배적인 유동이 되며, 협각에서 그 특징이 더욱 뚜렷이 나타난다.
3) 흡입 말기에 광각 엔진의 유동은 와류와 텀블이 모두 유동 충돌에 의해 왜곡되거나 약화되는 반 면 협각 엔진에서는 일정한 형태가 잘 유지되고 있다.
4) BDC 이후 협각 엔진에서는 여전히 잘 발달한 와 류와 텀블이 실린더 전체에 존재하는 반면 광각 엔진에서는 실린더 상부에는 강한 와류 거동이 존재하지만 하부는 왜곡된 형태의 와류가 나타 나며 텀블 유동도 약화된다.
