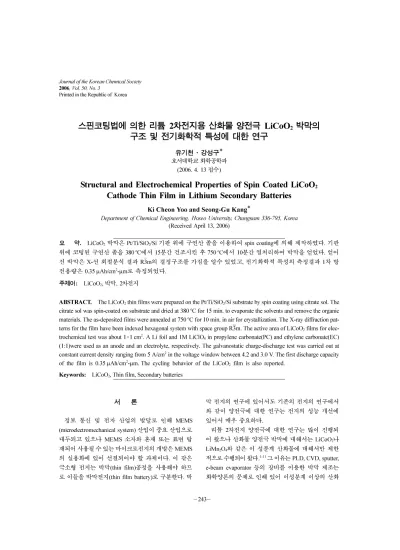

Journal of the Korean Chemical Society
2006, Vol. 50, No. 3
Printed in the Republic of Korea
－243－
스핀코팅법에 의한 리튬 2차전지용 산화물 양전극 LiCoO
2박막의 구조 및 전기화학적 특성에 대한 연구
유기천·강성구*
호서대학교화학공학과
(2006. 4. 13 접수)
Structural and Electrochemical Properties of Spin Coated LiCoO
2Cathode Thin Film in Lithium Secondary Batteries
Ki Cheon Yoo and Seong-Gu Kang*
Department of Chemical Engineering,Hoseo University, Chungnam 336-795, Korea (Received April 13, 2006)
요 약. LiCoO2박막은 Pt/Ti/SiO2/Si 기판위에구연산졸을이용하여 spin coating에의해제작하였다. 기판 위에코팅된구연산졸을 380oC에서 15분간건조시킨후 750oC에서 10분간열처리하여박막을얻었다. 얻어 진박막은 X-선회절분석결과 R3m의결정구조를가짐을알수있었고, 전기화학적특성의측정결과 1차방 전용량은 0.35µAh/cm2-µm로측정되었다.
주제어: LiCoO2, 박막, 2차전지
ABSTRACT. The LiCoO2 thin films were prepared on the Pt/Ti/SiO2/Si substrate by spin coating using citrate sol. The citrate sol was spin-coated on substrate and dried at 380oC for 15 min. to evaporate the solvents and remove the organic materials. The as-deposited films were annealed at 750oC for 10 min. in air for crystallization. The X-ray diffraction pat- terns for the film have been indexed hexagonal system with space group R3m. The active area of LiCoO2 films for elec- trochemical test was about 1×1 cm2. A Li foil and 1M LiClO4 in propylene carbonate(PC) and ethylene carbonate(EC) (1:1)were used as an anode and an electrolyte, respectively. The galvanostatic charge-discharge test was carried out at constant current density ranging from 5 A/cm2 in the voltage window between 4.2 and 3.0 V. The first discharge capacity of the film is 0.35µAh/cm2-µm.The cycling behavior of the LiCoO2 film is also reported.
Keywords: LiCoO2, Thin film, Secondary batteries
서 론
정보 통신 및 전자 산업의 발달로 인해 MEMS
(microelectromechanical system) 산업이중요산업으로
대두되고있으나 MEMS 소자와혼재또는표면 탑
재되어사용될수있는마이크로전지의개발은 MEMS
의실용화에있어 선결되어야할과제이다. 이같은
극소형전지는박막(thin film)공정을사용해야 하므
로이들을박막전지(thin film battery)로구분한다. 박
막전지의연구에있어서도기존의전지의연구에서 와 같이양전극에 대한 연구는전지의성능 개선에 있어서매우중요하다.
리튬 2차전지양전극에 대한 연구는많이 진행되
어왔으나산화물양전극박막에대해서는 LiCoO2나
LiMn2O4와 같은이 성분계산화물에대해서만 제한
적으로수행되어왔다.1-11그이유는 PLD, CVD, sputter,
e-beam evaporator 등의 장비를이용한박막 제조는
화학양론의문제로인해있어이성분계이상의산화
Journal of the Korean Chemical Society
244 유기천·강성구
물양전극박막의제조가어렵기때문이었다.1,4,12양 전극박막의용량과 수명등의 향상을위해서는 다 양한양극산화물에대해서연구를수행하여야하는 것은매우중요하다. 현재많은양전극물질들이연 구되고있으며, 그들대부분은삼성분계산화물전극
에대한것들이다.13-15이러한최근의연구는이성분
계화합물의한계를극복하기위하여이성분계산화 물의금속원자의일부를다른금속들로치환하여산 화물의 구조를 안정화시키거나 전기화학적범위
(electrochemical window)를 변경시키는등의연구가 많이진행하고있다.
본연구에서는고가의박막제조장비를이용하지 않고스핀코팅법을이용하여양전극박막을제조하 고그 구조와 전기화학적특성을 규명하고자하였 다. 스핀코팅법을 이용해양전극박막을제조하면 기존의박막증착 장비들을 이용해연구 하기어려 웠던삼성분계산화물에대한연구도가능하며, 박막 제조비용도저렴해지는장점이있다. 그러나스핀 코팅법에의한박막의제조는출발물질을졸-겔법에 의해서얻어야만가능한단점이있으며, 지금까지의
연구들도고가의 alkoxide 화합물을출발물질로사용
한것이대부분을 차지하고있었다. 따라서본연구
에서는스핀코팅의단점을보완해 alkoxide 화합물
보다저렴한구연산을이용해구연산복합졸-겔 화 합물을출발물질을 이용하여양 전극 박막을제조 하고그구조와특성을살펴보았다. 즉 LiCoO2의산 화물박막을 구연산을이용한 졸-겔 용액 사용하여 제조하고그구조와전기화학적인특성을알아보았다.
실 험
구연산(Citric acid)을이용해 LiCoO2 박막을제조하
기위한출발물질인 LiCoO2졸-겔용액을만들기위
해서리튬원료로는 Li2CO3 (Sigma-Aldrich Co., 99.9%)
를코발트원료로는 Co(NO3)26H2O(Sigma-Aldrich Co., 99.9%)를각각사용하였다. 우선 Li2CO3와 Co(NO3)26H2O
그리고C6H8O7를 1:1:2의몰비로 isobutonol 용액에넣 어녹인다음이용액의 pH가 3~4가되도록암모니 아수(aq. NH4OH)를 이용하여 pH를조절해준다. 이 렇게만든용액을약 80oC로가열하여스핀코팅에
적합한점도가 될 때까지 용매를 증발시켜 LiCoO2
졸을 준비한다. 용매로서 isobutanol외에도 H2O,
methanol, ethanol, n-propanol, iso-propanol, n-buthanol
등을용매로사용하여박막을제조하여보았지만박
막이가장잘형성되는용매가 isobuthanol임을확인
할수있었기때문이다.
양전극박막을제작하기위한기판은 Si(100) 웨이
퍼위에 산화막이 2000 Å 그리고 타이타늄을 400 Å
증착한 Ti/SiO2/Si 웨이퍼를 이용하였으며, 집전체는
Ti층 위에 백금을 1000 Å 증착하여 형성시켰다.
LixCoO2 양전극박막은 Pt/Ti/SiO2/Si 기판 위에 스핀 코팅을하여제작하였다. 기판위에구연산졸을스 핀 코팅한후에 형성된막이함유하고 있는 용매와 유기물을제거해주기위해 380oC로유지된전기로에 서 15분간건조시킨후산화물막을형성시키기 750oC
로유지된전기로에서 10분간열처리하여결정화시 켰다.
이렇게제작한 LixCoO2 양전극박막의구조는 Ni 필 터가장착된 Cu-Kα radiation을사용한 MAC Science
사의 M18XHF-SRA를 이용하여 2θ=10o~70o 사이를 분당 16o씩 연속적으로주사 하여측정하였으며, 박
막의형상과두께는 Hitachi사의 S800 주사전자현
미경(SEM)을통하여관찰하였다.
전기화학적특성을알아보기 위한반쪽전지는 Ar
가스가채워져있는건조상자에서제작하였다. 양전
극은제작한박막을 etching 과정을거쳐크기가 1×1
cm2로 만들어이용하였으며. 음극은리튬호일을사 용하였으며, 분리막은유리-필터를사용하였다. 전해 질은 propylene carbonate (PC)와 ethylene carbonate (EC)를부피비 1:1로혼합한용매에 1M LiClO4를가 용해되어있는것을사용하였다.
전기화학적특성측정은정전류측정시스템을사 용하였다. 정전류측정시스템을이용한전지의충ㆍ 방전실험은상온에서전류밀도를 100µA/cm2로흘
려주며 3.0~4.2 V의 전압영역에서측정하였다.
결과 및 고찰
얻어진 LixCoO2 양전극박막의 X-선 회절분석결 과를Fig. 1에나타내었다. Fig. 1에서보듯이 2θ=20o
부근에 (003) peak가잘발달된것을볼수있으므로
박막이 잘 성장되었음을 알 수 있었으며, 이로부터 계산한격자상수는 a=2.83 Å c=14.24 Å이었다.
Fig. 2에는얻어진박막의 SEM 사진을나타내었다.
스핀코팅법에 의한 리튬 2차전지용 산화물 양전극 LiCoO2 박막의 구조 및 전기화학적 특성에 대한 연구 245
2006, Vol. 50, No. 3
Fig. 2(a)에서보듯이박막의표면은빈공간이없이
잘 형성되어있는것을확인할수있었으며, 성장된
박막의두께는약 200Å인것을볼수있으나두께가
아주균일하지는않은것을알수있었는데이는스 핀 코팅의조건을개선하면 보다 균일한막이 형성 되리라본다.
제작된 LixCoO2 양전극박막을 etching과정을거친 후 전기화학적특성을 알아보기 위해충방전 시험 을한결과를Fig. 3에나타내었다. 충방전측정실험 결과 1차충전용량은 48 35µAh/cm2-µm이며, 1차방 전용량은 35µAh/cm2-µm인것으로계산되는데이는 이론치인 65µAh/cm2-µm에 못 미치는것이다. 이것
은 아마도 LiCoO2 층과 Pt 전극간의 접촉저항이 큰
것과 LiCoO2 박막 내의 grain이 일정하지 못한데서
오는용량의손실등에기인하는것으로생각되어지 는데, 이중에서도전자의영향이더큰 것으로생각 되어진다. 이것은초기방전용량들에비해서이후의 방전용량이 25µAh/cm2-µm 이하로떨어지는것을통 해서도알수있다. 따라서향후에는 LiCoO2 층과 Pt
전극간의접촉저항을줄일수있는조건에대한연 구가이루어져야할것으로생각된다. 사이클특성 도방전용량이큰경우(Fig. 3의곡선 a)에서는지속 적으로감소하는것을볼수있다. 그러나, 다른시료 의 경우 (a)의 경우보다는방전 용량이작으나사이 클 특성은매우 좋은것을알 수있었다. 이것도앞
서와같이 LiCoO2 층과 Pt 전극간의접촉저항의문
제에기인한다하겠다. 따라서방전용량을향상시키 기 위한방안들에 대한 연구가더욱 진행되어야할 것이다.
Fig. 1. LiCoO2 박막의 X- 선 회절 분석 결과.
Fig. 2. LiCoO2 박막의 SEM 사진. (a) LiCoO2 박막의 표면,
(b) LiCoO2 박막의 단면. Fig. 3. LiCoO2 박막의 방전용량.
Journal of the Korean Chemical Society
246 유기천·강성구
본연구를통하여지금까지잘시도가되지않았던 스핀코팅법을 이용하여 마이크로 전지를개발하기
위한전단계로양 전극 LiCoO2박막을제작하고 그
특성을알아보았다. 기존의비싼 alkoxide 대신에비 교적가격이저렴한구연산을이용하여박막을제작 하여그가능성을보여주었다생각한다.
본 연구는 호서대학교교내연구비의 지원으로 이 루어진것입니다.
인 용 문 헌
1. Dudney, N. J.; Neudecker, B. J., Current Opinion in Solid State Mat. Sci., 1999, 4(5), 479.
2. Neudecker, B. J.; Dudney, N. J. and Bates, J. B., J.
Electrochem. Soc., 2000, 147(2), 517.
3. Bates, J. B.; Dudney, N. J.; Neudecker, B. J.; Ueda, A.
and Evans, C. D., Solid State Ionics, 2000, 135, 33.
4. Dutta, G.; Manthiram, A.; Goodenough, J. B.; Grenier, J. C., J. Solid State Chem., 1992, 96, 123.
5. Rougier, A.; Delmas, C.; Chadwick, A. V., Solid State Comm., 1995, 94, 123.
6. Delmas, C.; Saadoune, I., Solid State Ionics, 1992, 53- 56, 370.
7. Delmas, C.; Saadoune, I.; Rougier, A., J. Power Sources,
1993, 43-44, 595.
8. Zhecheva, E.; Stoyanova, R., Solid State Ionics, 1993,
66, 143.
9. Ueda, A.; Ohzuku, T., J. Electrochem Soc., 1994, 141, 2010.
10. Menetrier, M.; Rougier, A.; Delmas, C., Solid State Comm., 1994, 90, 439.
11. Hewston, T. A.; Chamberland, B. L., J. Phys. Chem.
Solids, 1987, 48, 97.
12. Lira-Cantu, M. and Gomez-Romero, P., J. Electrochem.
Soc., 1999, 146, 2029.
13. Stribel, K. A.; Deng, C. Z.; Wen, S. J.; Cairns, E. J.; J.
Electrochem Soc., 1996, 143, 1821.
14. Spahr, M. E.; Novk, P.; Haas, O.; Nesper, R., J. Power Source, 1997, 68, 629.
15. Lee, Y. S.; Kumada, N.; Yoshio, M. , J. Power Source,
2001, 96, 376.
