A Prediction and Distribution of Wetland Based on an E-GIS

大 韓 土 木 學 會 論 文 集 第26卷 第6D 號·2006年 11月 pp. 1011~1017

測量 및 地形空間情報工學

E-GIS 기반의 습지분포 및 규모예측

A Prediction and Distribution of Wetland Based on an E-GIS

장용구*·김상석**

Jang, Yong Gu

^·

···

Abstract

It is so sensitive that the wetland ecosystem very weak in artificial interference and environment change. wetlands are a tran- sitional zone between aquatic and terrestrial ecosystems. This natural property is important to people and life. It is necessary to preservation and protection of the wetland with a countermeasure. we really need to Environment-GIS (E-GIS) and digital map which is included correct position, attribute data and range of the wetland. In this study, we take priority of making a database of wetland management. Moreover, we standardize a digital map production of wetland in our research and we improve accu- racy of control survey using GPS surveying. The main purpose of this study is to suggest a pre-estimated wetland that have not yet been discovered. by analysing terrain, geological feature, a geographical distribution of plants and animals using GIS.

Keywords :

···

요 지

습지 생태계는 환경의 변화에 민감하여 인위적 간섭에 매우 취약하다

습지는 육상과 수상생태계의 전이지대이며 인간생활 에 매우 중요하다

따라서 습지의 보전과 관리대책 마련이 필수적이다

습지 분포지역의 명확한 위치정보

속성자료를 포함 하는 수치지도와 지리정보시스템

^{을 이용한}

^{의 개선이 필요하다}

^{본 연구에서는 산지습원에 대}

한 통합

로서 습지관리의 기초자료를 구축하는 방법의 표준안을 제시하였다

기준점 측량방식을 이용하여 수치지도를 이 용한 정확한 위치를 규정하였고 습지분포 수치지도 영역을 표현하였다

이로써 지리정보를 이용한

로 전환하여 도형

속성정보를 수치화 하였다

본 연구에서 구축된 습지정보를 기반으로 연구범위 내 환경부 지정 대표 보존습지의 구성인자인 지형

^지질

^{동·식물상 분포를 분석하여 발견되지 않은 습지 분포지역을 예측 할 수 있는 활용방안을 제시하였다}

핵심용어 : 산지습원

환경평가

환경지리정보

···

1. 서 론

1.1 연구의 필요성 및 목적

환경의 변화에 민감하고 인위적 간섭에 매우 취약한 생태 계가 바로 습지이다 . 생물들이 서식하는 장소인 습원이 훼손 되면 이들 생물들은 멸종할 수밖에 없는데도 존재 유무가 게재 조차 안 된 상태에서 도로 , 철도 , 임도 등의 건설 , 목 장 , ^{위락지 조성 등으로 무분별하게 개발되어 사라지고 있다} .

따라서 , 학술적 선행 기초조사인 습지의 변화과정 및 조사와 병행하여 습지 분포지역의 명확한 위치정보를 수록하고 있 는 수치지도를 활용한 습지의 공간 데이터베이스를 구축하 고 정보를 공유하며 지리정보시스템 (GIS) 을 이용한 체계적인 시스템 관리가 필요하다 ( 울산지역 환경기술개발센터 , 2005, 2003).

본 연구에서는 산지습원에 대한 현지조사를 바탕으로 한 정밀 수치지도 제작을 표준화하고 , 수치지도 제작시 기준점

측량방법은 광파거리측정 (Total-Station) 과 GPS(Global

Positioning System) 를 이용하여 정확한 위치를 규정하여 하

나의 통합 데이터베이스로서 습지관리의 기초자료를 구축할 수 있도록 연구방향을 설정하였다 . GIS ^{를 활용하여 도형정}

보와 속성정보를 중첩하여 현재 환경부에서 지정하고 있는 보존습지의 구성인자 중 지형 , 지질 , 동·식물상을 판별하여 습지형성 대표인자를 추출함으로써 발견되지 않은 습지 분 포지역을 예측 할 수 있도록 모델을 제시하였다 .

1.2 연구동향

습지관련 연구동향을 살펴보면 , 국외의 경우 국제습지협회 에서는 습지보전을 위하여 세계 물자원 보호 및 생태계적 접근을 포함하여 , 유역 및 광범위한 생물 다양성에 관한 이 슈 , 습지의 사회경제적 가치평가 , 습지 악화의 경감 및 현명 한 이용을 위하여 전문 기술에 대한 연구를 수행하고 있다 .

즉 , 국제물새류센서스와 관련된 데이터 관리 , 분석 및 보고 .

*정회원·한국건설기술연구원유비쿼터스국토연구부선임연구원

(E-mail : [email protected])

**정회원·한국해양대학교토목공학과전임연구원

(E-mail : [email protected])

습지목록 , 모니터링 , 평가를 위한 지역적 접근의 기획 및 추 진 , 습지보전에 관한 과학적 결과제시 등의 역할을 수행하고 있다 ( 이종훈 , 2004).

또한 , 미국에서의 습지 관리 정책은 최근 우리나라에서 제 정한 습지보전법의 단일법과는 달리 매우 다양하고 복잡한 관점에서 습지를 보전하고 있다 . 미국 기관별 협력위원회

(FICCDC) 에서는 광범위하고 대규모인 환경지리자료의 구축

및 공유를 위해 자료 형식의 표준화를 지정하는 것과 주정 부나 군기관까지도 사용 가능한 시스템을 구축하고있다 . 따 라서 각 환경 및 지리정보 관련 기관들이 보유하고 있는 자 료의 전산화와 그 특성을 고려한 수집방법 및 표준지정을 위해 분야별 위원회가 구성되어 있고 , 기관별 협력위를 구성 하여 놓고 있다 .

미환경청 (EPA: Environmental Protection Agency) 은 미국 정부기관 중에서 가장 큰 규모의 지형공간데이터를 이용하 는 곳으로서 자연자원과 인간과의 공간적 관련성을 분석 , 이 용하기 위한 환경관리시스템을 구축 중이다 ( 건설교통부 , 2004).

최근 , ^{국내연구에서도 습지의 중요성에 대한 다양한 연구}

결과가 보고되면서 습지보전과 관리방안으로 환경부에서 기 구환경금융 (GEF: Global Enviroment Fund) 의 지원을 받아 유엔개발계획 (UNDP) 과 공동으로 국가습지보전사업을 시작 했으며 , 현재 사업의 첫 번째 단계로 국가적 차원의 습지목

록을 구축하고 있다 ( 김병선 , 2005).

환경부에서는 환경지리정보시스템 (E-GIS) 을 구축하여 웹으 로 제공하고 있다 . 이 시스템에서는 생물종정보 , 지형경관정 보 , ^문헌정보 , ^{식생조사표 등의 정보검색기능과 인공위성사}

진 , 토지피복지도 , 국토환경지도 , 수치표고모델 등의 자료에 관한 다운로드가 가능하다 ( 환경부 , 2005). 하지만 , 환경지리 정보시스템의 GIS 기능이 아직 초보적인 단계여서 보다 전문 적이고 효율적인 GIS ^{시스템 구축이 필요하다} .

2. 친환경 지리정보이론

2.1 습지의 정의

습지 (wetland) 는 연안에서 내륙까지의 모든 수역과 토양의

습윤 지역이나 범람원을 포함하는 지역이다 . 람사 (RamSar)

조약에서는 습지를 다음과 같이 정의한다 . 첫째 , 물이 고여 있거나 흐르고 , 담수 또는 간조시의 염수를 포함해서 물의 깊이가 6 미터를 넘지 않는 해양에 해당되는 자연적이든 인 공적이든 , 지속적이든 일시적이든 관계없이 소택지 (marsh),

이탄지 (peatland), 늪 또는 물이 있는 지역이다 . 둘째 , 강 또

는 해안지역이 인접한 습지와 만나는 지역과 간조 시 6 ^미터

이상의 해양 또는 섬이 습지 내에 있는 경우도 포함한다 .

2.2 습지의 중요성

습지의 중요한 역할은 물을 모아 지하수층으로 보내어 유 기물 등을 축적 운반하며 , 물의 범람을 억제하고 물의 공급 을 막고 영양소 ( 유기물이나 영양염류 ) 의 보호와 유지

(Retention of Nutrients) 등의 역할을 수행한다 ( 강인준 ,

2004). 습지에서 지하수층으로 이동할 때 녹지 않는 물질 등

이 여과된다 . 이 물은 음료수 , 농업용수 , 공업용수 등으로

직접 이용된다 . 지하수로 이동된 물은 다시 습지로 유출되어 표면수가 되어 그 습지를 유지 한다 . ^{습지 식물의 성장기에}

유기물이 축적되고 겨울철에는 유기물 일부는 습지에 축적 되고 일부는 하류로 운반된다 . 이러한 여러 중요성에 의하여 환경영향평가 시 각종 개발계획을 수립 시행함에 있어 예상 되는 환경파괴와 환경오염을 사전에 방지하기 위한 정책수 단 중의 하나로 습지보전의 중요성을 환경정책기본법 표 1

로 규정하고 있다 ( 건설교통부 , 2004). 습지보전법 제 4 조 규 정에 의거 5 년마다 전국의 내륙습지를 조사하고 그 결과를 토대로 습지보전기초계획을 수립해 왔으므로 학술적 선행 기 초조사 인 습지의 변화과정 및 조사와 병행하여야 한다 .

2.3 습지정보 자료

습지정보의 자료는 임상도 , 생태자연도 , 지질도에서 획득할 수 있다 . 그 중 임상도는 산림을 임황 ( 수종구성 ), 경급 , 영급 ,

그리고 수관밀도의 기중에 의하여 동일한 속성을 갖도록 구 획된 임분으로 나누어져 있으며 수관의 지표점유 밀도에 따 라 소 , 중 , 밀의 세 가지 등급으로 이루어져 있다 ( 환경부 , 1998).

임상도에 근거한 생태 자료구조를 그림 1 로 도표화 하였 으며 지리정보분석을 위한 자료구축 및 분류를 하였다 .

생태자연도는 일정지역에 대하여 자연경관 및 생물상의 희 귀성 , 고유성 , 풍부성 및 지역대표성을 고려하여 각각의 생 태계 ( 산림 , 하천 , 도시 , 농지 , 호소 , 해양 ) 에 대한 가치를 등 급화 하였으며 , 자연환경보전법에 따라 실시한 자연환경조사 를 기초로 국토의 생태학적인 가치를 종합하여 보호가치가 높은 지역 (1 등급 ), 완충지역 및 보호가치가 있는 지역 (2 등급 ),

이용가능 지역 (3 등급 ) 및 각 개별법에서 관리하는 별도 관리

지역으로 구분하여 1:25,000 ^{축척의 지도에 그 분포상황을}

주제도로 나타낸 것이다 .

지질도는 1:50,000 축척의 수치지형도를 배경으로 각 도엽

에 대한 지질 , 지질구조 , 층서 , 지질시대 , 광산위치를 입력하 고 인접 도엽과 지질경계선 , ^지질 , ^{지질시대가 다른 지역에}

대해서는 현지조사 자료를 기반으로 기존의 지질도를 수정 ,

보완하여 입력한 것으로 지질도를 만들기 위하여 조사 , 수집 된 지질관련자료 , 현지조사사진 , 현미경사진 등을 속성정보 로 입력한다 .

2.4 환경부의 지리정보시스템

환경지리정보시스템의 특징은 Web-GIS 기반의 시스템을 구 축함으로써 환경관련의 다양한 주제도를 웹을 통하여 손쉽

게 취득할 수 있는 장점이 있다 ( 환경부 , 2005). 표 2 는 현

표 1. 습지보전 환경정책기본법

개발사업의 종류 및 규모 협의시기 습 지

보 전 법 적 용 지 역

습지보전법 제

조 제

항의 규정에 의한 습지보호 지역에서의 사업계획 면적이

제곱미터 이상인 것 사업

허가전 습지보전법 제

^{조 제}

^{항의 규정에 의한 습지주변}

관리지역에서의 사업계획 면적이

^{제곱미터 이}

상인 것

허가전 사업

습지보전법 제

^{조 제}

^{항의 규정에 의한 습지개선}

지역에서의 사업계획 면적이

^{제곱미터 이상인 것 허가전 사업}

재 환경부의 환경지리정보시스템에서 제공하고 있는 GIS 데 이터베이스 목록이다 .

그러나 GIS 데이터포맷을 일부 한정 사용자에게만 제공하

고 있으며 , 원활하게 운영되지 못하여 정보제공 시 시간이 많이 소요되는 단점이 있다 . 또한 , 정보보기에 서비스가 국 한되어 제공되고 있어 시스템 분석기능 등 담당 사용자의 의사결정의 정보가 반영되지 못한다는 아쉬운 점을 포함하 고 있다 .

3. 수치지도 표준화 및 GIS 적용예

3.1 연구모델

우선 습지 지역의 수치지도 제작을 위해 국토지리정보원에 서 발행하는 울산광역시의 측량 기준점을 이용하였다 . 그림

2 는 신불산 고산습지 (1) 와 화엄늪 (2), 무제치늪 (3) 의 연구모델

지역이며 정확한 X, Y 좌표를 얻기 위해 Sokkia GSR2600

GPS ^{장비를 이용해서 울산지역} 2 ^{등기준점과} 3 ^{등기준점 성과}

그림 1. 생태 자료구조

표 2. E-GIS 데이터베이스 목록

자료명칭

인터넷게시 자료 원본 자료

생물종목록

지형경관목록

식생조사표

문헌정보

지상기준점 제작현황

자연환경현황도

국토환경지도

토지피복지도

대분류

토지피복지도

^중분류

토지피복지도

세분류

수치표고모델

위성사진

항공사진

동식물분포도

Index Map DDC(Web-GIS) MDB, SHP

행정구역도

하천도

^환경업무

그림 2. 연구 모델 지역

표 3. GPS Session

(430) BASE 2

(307) GPS 1 GPS 2 GPS 3 GPS 4 TIME

Session 1 FIX FIX

뻔지늪

뻔지늪

신불산

Session 2 FIX FIX

신불산

^신불산

^신불산

^화엄늪

Session 3 FIX FIX

신불산

신불산

화엄늪

를 골격으로 삼각 측량을 실시하였다 . 표 3 에서와 같이 임 시기준점 좌표를 확보하기 위하여 GPS 측량 관측 세션을 나 누어 진행하였고 후처리방식으로 표 4 에서와 같은 기준 좌 표값을 산정하였다 . 이후 광파거리측량 (Total-Station) 으로 경 계를 선정하여 대상 모델의 정확한 습지경계를 규정 할 수 있었다 .

3.2 연구 자료 및 소프트웨어

평가분석을 위한 프로세서 항목별 데이터 취득을 위하여

1:5,000 수치지형도 , 1:25,000 임상도 , 생태자연도 , 1:50,000

수치지질도를 기반자료로 계층을 구축하였다 . 데이터 형성 시 축척과 파일포맷이 상이하여 이를 중첩하는 과정을 거쳐 습지분포예측을 하였다 . 그림 3 은 본 연구의 자료수집부터

GIS DB 변환과정을 나타낸다 .

습지 생태계 중에서 동 , 식물상에 대한 데이터베이스를 작

성하였고 , ArcGIS 프로그램으로 습지가 존재할 가능성이 가

장 높은 지역을 분석하였다 . 1:5,000 축척의 수치지형도를 사용하여 등고선으로부터 DEM 을 추출한 후 3 차원 TIN 모델 을 구축하였다 . 논리구조의 분석을 위하여 경사도 , 향분석 자

료를 격자 (Raster) 데이터로 변환 후 , 격자 데이터를 격자

분석 (Raster calculation) 방식을 적용함으로써 판별 조건을 찾

아내었다 . 그 결과 표 5 에서와 같이 환경부 지정 습지보전 구역의 대표인자들을 결정할 수 있었다 .

3.3 표준화 및 공간 DB 프로세서

3.3.1 GPS ^{이용한 기준점 측량}

기존의 습지정보는 종이지도위에 지리적 위치를 위도와 경 도로 대략적으로 표시되어 있어 습지에 대한 정확한 분포현 황 및 경계를 알 수 없었다 , 따라서 , 정확한 최신 측량기술 을 활용하여 보다 정확한 습지정보의 구축이 필요하다 .

본 연구에서는 국토 지리 정보원에서 관리하는 산지 습원

주위의 삼각점을 기준으로 GPS(Global Positioning System)

를 이용한 정밀기준점 측량을 수행함으로써 습지분포의 광 역지대를 신속하고 정확하게 신기술로써 기준점을 선정할 수

있었다 . GPS 를 이용한각 습지의 정확한 기준점 X, Y 좌표

결과는 Sinbul_B_1 X=198701.85(m), Y=215630.074(m), Hwaum_1 X=209394.5028(m), Y=212079.0376(m) ^등으로

결정하였다 .

3.3.2 습지 수치지도

수치지도 표준화 방안의 일환으로 국가기본 프레임워크에 따라 주제도에 부합되도록 Layer 를 선정하였다 . 습지 지역의 코드체계는 국토 지리정보원에서 규정해 놓은 습지와 습지

기호의 Layer 체계를 사용하였다 .

표준화 정보는 표 4 에서와 같이 UFID 를 부여하고 공간정

보를 구축하였으며 , 본 연구를 통해 부여한 UFID 코드정보는 국토지리정보원에 연계활용할 수 있도록 하였다 .

지도는 공통으로 사용되는 좌표체계와 점 , 선 , 면의 모임 에 의하여 표현되며 , 일반적으로 이차원적 표현방식으로 평 면에 나타낸다 . 종이지도는 지리적 위치에 관한 정보가 표현 되는 가장 보편적인 형태의 표현 매체이다 . 그림 4 에서 왼 쪽은 종이지도 , 오른쪽은 수치지도를 보여준다 . 종이영역에 서는 산지습원을 손으로 작도하여 임의로 습지로 표현한 영

역이다 . 1, 2, 3, 4 순으로 습지가 영역이 결정되어있을 때

1 의 영역을 종이지도와 수치습지지도로써 비교하면 그 영역 이 세밀하고 정확하게 표현되는 특징이 있다 .

또한 , 일정 크기의 도면에 정보를 나타내는 종이지도는 레 이어 관리가 되지 않으므로 효율적 인 정보관리가 불가능하 다 . 그러나 , 수치지도의 경우 정확하고 정밀한 습지 경계가 형성된 규정화된 자료를 생성하여 관리할 수 있다 . ^{본 연구}

에서는 현장측량을 수행하여 관측한 결과를 AutoCAD 에 표 현하여 제시한 습지 코드체계에 따라 표준화된 수치지도를 작성하였다 .

3.3.3 수치지도 통합 DB 구축

ArcGIS 를 이용하여 고산습지의 분포가능지역을 예측 및

분석하기 위하여 우선적으로 1:25,000 임상도 , 1:25,000 생

태자연도 , 1:50,000 ^지질도 , 1:5,000 ^{수치지형도를 수치 정보}

화 하는 과정이 필요하였다 . 정확한 경계측량으로 환경부 지

정 습지 3 지역의 면형 분포를 파악하고 1:5,000 수치지형도

생성으로부터 5m 간격의 등고선을 추출하여 TIN 모델을 생 성한 후 수치고도모델을 구축하였다 . 그림 5 는 생태자연도를 수치화시킨 결과를 보여준다 . 연구모델지역의 수치지형도 , 임 그림 3. 연구자료처리

표 4. 습지 코드체계 (UFID)

Layer

지형 지물명

구조

2313

습지 청 선

2323

습지 기호 청 점

그림 4. 기존 습지 종이 지도와 수치습지지도

상도 , 생태자연도 , 수치지질도 등 습지생성에 필요한 지리정 보데이타를 디지타이징과 자료변환으로 마련하였다 .

습지분포 예측을 위하여 습지 생태계 중에서 동물상에 대 한 데이터베이스를 그림 6 과 같이 객체관계도로 작성하였으 며 분포지역 결정 후 생태전문가와 함께 현지조사를 병행하 며 식물상과 동물상을 검토 및 확인하였다 ( 울산지역 환경기 술개발센터 , 2005).

울산광역시 경계 내에 분포하는 습지구성인자인 도형 파일 을 생태자연도 , 임상도 , 지질도들로부터 추출하여 얻어진 벡 터라이징 결과물로서 서로 중첩되도록 그림 7 과 같이 제작 하였다 .

3.4 습지 분포규모 예측

지형 표면과 경사 그리고 특히 지질조건이 화강암 기반암 으로 구성되어 있는 지형인자를 우선 고려한 결과 전 지역

에 부분적으로 고루분포하게 되어 분포가능성은 있으나 발 생가능성은 미약하여 중요인자로써 역할은 부족하였다 .

1 차 지형인자 고려 후 , 생태자연등급 1 등급을 중첩분석하 게 되면 임상인자를 고려한 결과로써 습지 적지 분포가능 지역이 지형인자 예측결과와 교차함으로써 발생가능성의 확 률이 높아지며 기존 습지형성지역과도 일치함을 확인할 수 있다 . 다음 단계로서 각각 습지들의 경사도분석과 향분석에 표 5. 환경부지정 습지의 대표인자

습지구성인자 인자 내용 영향

경사도

도 미만 완만한 구릉지

향분석

Flat : -1 North : 0~22.5 Northeast : 22.5~67.5 Southeast : 112.5~157.5

경사에 따른 지형 방향

물의 증발이 최소화되는 지형

지질 흑운모화강암 물을 담을 수 있는 기반암 형성 수치지질도

임상 소나무

^{밤나무 식물상의 영급과 밀도를 고려 임상도}

생태보전

^등급

등급 중 보전가치가 가장높은 등급이 존재

하는 지형분포

동식물상

^{생태자연도}

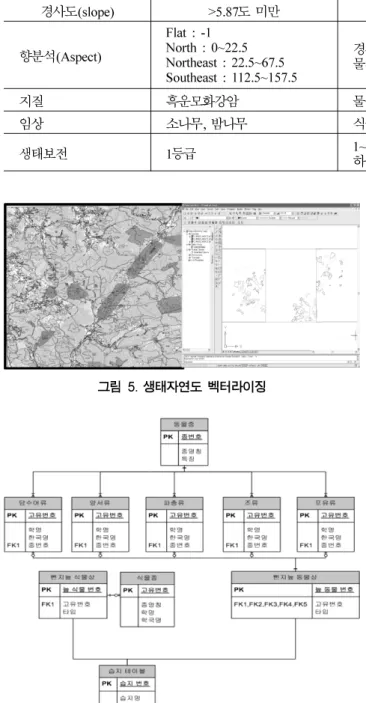

그림 5. 생태자연도 벡터라이징

그림 6. 객체관계 (Entity Relation Diagram)

그림 7. 연구모델 통합 DB(Shape) 파일

그림 8. 습지 예상분포 지역

따른 결과들과 생태자연도 , 임상도 , 지질도들이 서로 중첩되

는 부분을 산출하기 위해서 ArcMap 에서 격자분석을 이용하

였다 . 하지만 경사와 향분석은 격자자료 이지만 생태자연도 ,

임상도 , 지질도는 도형 (shape) 자료이므로 우선적으로 도형자

료를 격자형 자료로 변환하는 과정이 필요하였다 . 무체치늪 분포현황과 그에 따른 습지 대표 인자를 고려하여 생태 1 등 급 중첩결과를 구하였다 .

습지예상분포지역은 경사와 향이 동일한 지역을 중첩하여 조건을 서로 만족하는 지역을 계산하여 격자분석을 한 결과 로 예상지역을 구하였다 . 그림 8 은 위의 모든 조건을 만족 하는 생태자연도 , 임상도 , 지질도 , 수치지형도에서 무제치늪

주위에 습지가 존재 가능한 예상 지역을 무제치늪 경사 < 5

와 202.5 < 무제치늪 향 < 247.5 를 중심으로 표현한 것이다 .

3.5 습지 예상분포 지역 분석

습지분포 주제도인 수치지도의 양적 관리와 영향평가 항목 별 자료를 모델링하여 습지의 규모 , 분포된 범위를 파악함과 동시에 습지의 기준을 형성하고 있는 요인을 분석하였다 . 복 잡 다양하고 불일치요소들을 모두 포괄할 수 없으므로 각 지형·환경별 요인을 단순화 하였다 . 습지분포의 동식물상이 분포되어 있는 장소와 일치하는 수준의 정보를 구축하기 위 하여 불규칙적으로 변화하는 습지분포 범위 내에 발생하는 이벤트와 동·식물 , 경계 등을 주요 인자를 바탕으로 예측 하였다 .

여러 속성 값들의 결과는 습지분포 불가능 (False=“0”) 과

습지분포 가능 (True=“1”) 값으로 표현되며 , 여기서 습지분포

가능값이 고산 습지의 분포 가능지역들이다 . 현재 환경부 지 정 고산습지 중 신불산 고산습지 , 화엄늪 , 무제치늪 중에서 신불산 고산습지와 무제치는 대표적인 큰 늪 주위에 10 개 정도의 작은 습지들이 존재하고 있다 . 그림 9 에서는 신불산 고산습지 . 화엄늪 , 무제치늪의 대표적 습지 주위에 작은 규 모의 예상 지역들이 분포함을 의미하고 있다 .

환경부 지정 고산 습지의 특성과 본 연구에서의 결과를 비교분석 해본 결과 습지의 경사분석에 따라서 대부분 완만 한 구릉지에 형성되었으며 , 향분석에 따른 결과는 경사에 따 른 지형방향이 물의 증발을 최소화 할 수 있는 북향 (North:

0~22.5), 남서향 (Southwest: 202.5~247.5), 북서향 (Notrhwest:

292.5~337.5) 에 분포하였다 . 그리고 , 지질은 흑운모화강암 지

역 즉 , 화강암 지역에 많이 생성되며 , 본 연구 지역은 대부 분 화강암 지역에 포함되었으며 생태적으로는 소나무 , 밤나 무 지역에 많이 분포하고 환경부가 조사한 생태등급 1 등급 지역에 분포함을 알 수 있었다 . 정확한 경계측량으로 환경부

지정 습지 3 ^{지역의 면형 분포를 파악하고} 1:5,000 ^수치지형

도 생성으로부터 5m 간격의 등고선을 추출하여 TIN 모델을 생성한 후 수치고도모델을 구축하였다 . 그림 10 에서는 예상

분포 지역들을 GIS ArcScene 프로그램을 이용해서 3 차원

지형으로 좀 더 명확하게 확인 해 볼 수 있었다 .

예측지역으로 산출된 지역의 경우 습지전문가와 함께 현장

그림 9. E-GIS 에 따른 습지예측 지역

그림 10. 예상 습지분포 지역의 3 차원 모델

답사를 통해 분석결과를 검증하였으며 , 그 결과 충분한 가능 성이 있는 지역임을 알 수 있었다 .

4. 결 론

본 연구는 습지의 시간적 추이에 따른 경계변화와 규모변 화 그리고 동 식물상의 변화 등 과거 데이터에 근거한 습지 규모 분포의 변화에 따른 예측 관리에 관한 연구로 다음과 같은 결론을 얻었다 .

첫째 , 산지습원에 대한 우수한 습지 생태환경을 지속적으 로 보호하고 엄격한 관리를 위하여 습지 분포지역의 표준화 된 수치지도를 제작하였다 . 이를 바탕으로 습지 관리의 최적 화를 위한 환경 구축 및 자료기반을 형성하였다 . 시간적 추 이에 따른 환경변화에 대응하기 위하여 공간 데이터베이스 를 형성함으로써 습지정보관리시스템으로의 객관적 수치자료 활용성을 도모하였다 .

둘째 , 통합 GIS 데이터를 분석한 결과 임상인자와 지형인

자의 영향으로 습지가 분포되며 , 최우선 형성가능 지역을 결 정하였다 . ^{습지의 경사분석에 따라 대부분 완만한 구릉지에}

형성되었으며 , 향분석에 따른 결과는 경사에 따른 지형 방향

이 물의 증발을 최소화 할 수 있는 북향 (North: 0~22.5),

남서향 (Southwest: 202.5~247.5), 북서향 (Northwest: 292.5~

337.5) 에 분포하였다 . 그리고 지질인자는 흑운모화강암 지역

즉 화강암 지역에 포함되었으며 생태적으로는 소나무 , 밤나 무 지역에 많이 분포하고 환경부가 조사한 생태등급 1 등급 지역에 분포함을 알 수 있었다 .

셋째 , ^{기존 습지정보를 기반으로 발견되지 않은 습지 분포}

지역 예측알고리즘을 개발할 수 있었다 . 또한 , 본 연구를 통 해 도출한 예측알고리즘을 활용한 울산광역시 내의 습지 예 측지역산출과 현장 답사를 통해 예측가능지역임을 확인할 수 있었다 .

향 후 , 국가정보화 사업과 연계하여 현재 운영 중인 환경 지리정보시스템의 DB 을 보완함으로써 데이타 관리용이성 ,

비용효과측면 등이 잘 조화된 시스템으로 공간데이터로서 그 기능을 충실히 수행할 수 있을 것이다 . 따라서 , 습지 주변지 역의 설계 , 계획단계 시 개간 , 도로 , 철도 , 임도의 건설 및 확장 그리고 위락지 조성 등 무분별한 개발로부터 우선적인 습지분포 관리를 통하여 공공 기관과 토지이용관리 기관에 정보를 제공하여 향 후 발생하게 될 민원발생 분쟁이나 시 민단체와의 의견차이로 인한 행정력 손실을 사전에 방지할 수 있을 것으로 판단된다 .

참고문헌

강인준

곽영주

친환경 건설에 따른 습지환경 평가

예측기법

2005년 대한토목학회 정기학술대회

대한토목학회

건설교통부

친환경 요인을 고려한 SOC 공사에 시공간적 3차원 통합영향평가 연구보고서

건설기술기반구축사업 최종 완료보고서

김병선

구자용

수치고도모델을 이용한 내륙습지 관리권역

설정

^{한국GIS학회지}

^한국

^학회

167-183.

이종훈

연안습지 생태관광프로그램과 효율적 관리방안 연구

한국해양수산개발원

울산지역 환경기술개발센터

울산지역 습지 분포 및 규모수 치화 지도제작

낙동강 환경청

년도최종보고서

울산지역 환경기술개발센터

울산지역 습원 발굴조사

낙동 강환경청

^{최종보고서}

환경부

양산·울산(10-24)의 자연환경 생태조사보고서

환 경부

환경부

정족산 무제치늪 조사 결과 보고서(2차년도)

환경 부

환경부

^{자연환경현황도}

http://www.ramsar.org

람사홈페이지

(

^접수일

^심사일

^{심사완료일}
