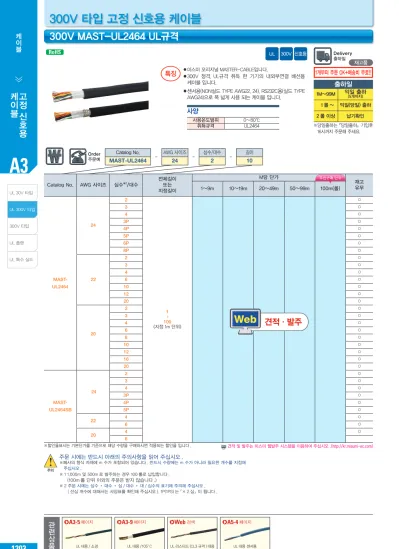

A3 300V 타입 고정 신호용 케이블

(1)

케이블 고 정

케 이 블 신 호 용

1203

A3

UL 300V 타입

300V 타입

UL 플랫

UL 특수 실드 UL 30V 타입

Catalog No.

–

AWG 사이즈

–

심수/대수

–

길이

MAST-UL2464 24 2 10

Order 주문예 Price 가격

300V MAST-UL2464 UL규격

300V 타입 고정 신호용 케이블

사양

사용온도범위 0~80℃

취득규격 UL2464

Catalog No. AWG 사이즈 심수*

²

/대수

전체길이 또는 지정길이

M당 단가

재고 1~9m 10~19m 20~49m 50~99m 100m(롤) 유무

MAST- UL2464

24

2 1 ~

（지정 1m 단위） 100

○ 3 ○

4 ○

3P ○

4P ○

5P ○

6P ○

8P ○

22 2 ○

3 ○

4 ○

6 ○

10 ○

12 ○

20 ○

20 2 ○

3 ○

4 ○

6 ○

8 ○

10 ○

12 ○

16 ○

20 ○

MAST- UL2464SB

24 2 ○

3 ○

4 ○

3P ○

4P ○

5P ○

22 4 ○

6 ○

20 4 ○

6 ●미스미 오리지널 MASTER-CABLE입니다.

● 300V 정격, UL규격 취득 한 기기의 내외부연결 배선용 케이블 입니다.

● 센서용(NON실드 TYPE AWG22, 24), RS232C용(실드 TYPE AWG24)으로 폭 넓게 사용 되는 케이블 입니다.

특징 1개부터 주문 OK+배송비 무료!!

출하일

1M~99M 익일 출하

(5개까지)

1 롤 ~ 익일(당일) 출하 2 롤 이상 납기확인

Delivery

출하일

재고품

※ 당일출하는 『당일출하』 기입후 16시까지 주문해 주세요.

신호등 UL 300V

RoHS

추천구매 단위

주문 시에는 반드시 아래의 주의사항을 읽어 주십시오 .

※폐사의 형식 자체에 m 수가 포함되어 있습니다 . 반드시 수량에는 m 수가 아니라 필요한 개수를 지정해

주십시오 .

※ 1 1,000m 및 500m 로 발주하는 경우 100 롤로 납입합니다 . (100m 롤 단위 이외의 주문은 받지 않습니다 .)

※ 2 주문 시에는 심수 • 대수 • 심 / 대수 • 대 / 심수의 표기에 주의해 주십시오 .

( 선심 개수에 대해서는 사양표를 확인해 주십시오 ). 1P(1PS) 는 「× 2 심」 이 됩니다 . 주의

※할인율표시는 기본단가를 기준으로 해당 수량을 구매하시면 적용되는 할인율 입니다 .

관 련 상 품

a A3-5

^페이지

UL 대응 / 소경 SS300

a A3-9

^페이지

UL 대응 /105° C MAST-2517

a Web

^검색

UL 리스티드 (CL3 규격 ) 대응 SSCL3

a A5-4

^페이지

UL 대응 센서용 NASE

견적 및 발주는 미스미 웹발주 시스템을 이용하여 주십시오 .(http://kr.misumi-ec.com)

(2)

1204

케이블 고 정

케 이 블 신 호 용

A3

부품 찾는 방법 그림도표 보는 방법

PC 부품 환경물질 함유 정보에 대해서

제어기기 케이블

색인 하네스 카탈로그 사용방법

Catalog

No.

AWG 사이즈

심수대수 1P=2 심 단면적기준

（mm²）^{※ 2}

꼬임구조 ( 그림참조 )

선심 개수

도체 절연체 절연

두께

（mm）

선심 외경

약 (mm)

피복 마무리 외경

（mm）

전기적 특성 개산

질량

kg/km

구성 외경 도금 두께

_（mm）

재질 두께

（mm）

재질 도체저항

Ω /km （20℃）

절연특성

M Ω /km(20° C)

내전압

V/ 분

허용전류

A （30℃）

MAST- UL2464

24

2

0.2

심·층꼬임 2

7/0.2 0.61

주석 0.27

PVC

0.25 1.2 0.9

PVC 4.2

97.5이하

10이상 2000

3.7 20

3 3 4.4 3.2 20

4 4 4.7 2.9 30

3P

대꼬임

6 5.8 2.4 40

4P 8 6.3 2.1 50

5P 10 6.8 2.0 60

6P 12 7.3 1.7 60

8P 16 8.5 1.5 80

22

2

0.3 심·층꼬임

2

17/0.16 0.76 0.46 0.25 1.7 1.0

5.5

57.5이하

4.5 30

3 3 5.7 3.9 40

4 4 6.2 3.4 40

6 6 7.1 2.9 60

10 10 8.8 2.4 90

12 12 9.1 2.0 100

20 20 11.0 1.8 160

20

2

0.5 심·층꼬임

2

21/0.18 0.95 0.46 0.25 1.87 1.0

5.8

36.2이하

6.0 40

3 3 6.1 5.2 50

4 4 6.6 4.6 50

6 6 7.7 3.9 80

8 8 8.9 3.4 100

10 10 9.6 3.2 120

12 12 9.9 2.7 130

16 16 10.9 2.4 170

20 20 12.0 2.4 210

MAST- UL2464SB

24

2

0.2

심·층꼬임 2

7/0.2 0.61 0.27 0.25 1.15 0.9

4.8

97.5이하

3.7 30

3 3 5.0 3.2 30

4 4 5.3 2.9 40

3P

대꼬임

6 6.4 2.4 60

4P 8 6.9 2.1 70

5P 10 7.4 2.0 80

22

⁴ ^0.3 ^{심·층꼬임} ⁴ ^17/0.16 ^0.76 ^0.46 ^0.25 ^1.68 ^1.0 ^6.8 ^54.8이하 ^2.7 ⁶⁸

6 6 7.7 2.6 90

20

⁴ 0.5 심·층꼬임 4

21/0.18 0.95 0.46 0.25 1.87 1.0 7.2

36.2이하 4.6 70

6 6 8.3 3.9 100

사양

피복색 흑색

취득규격 UL2464

UL 파일 No. E334907

정격전압 300 V

정격온도 0 ~ 80 ℃

난연성 -

굴곡반경

（mm） 마무리 외경× 6 （고정부）

- （가동부）

※권장값이며 보증값은 아닙니다 .

【특징】 * ※부분 , 기타 정보에 대해서는 아래 사양표 · 상세를 확인해주십시오 .

* 개재 · 드레인 와이어 · 테이프 등 세부는 생략했습니다 .

*2 심 또는 1 대의 이미지 그림이므로 실물과는 다릅니다 . 특수★…

꼬임선도체 AWG 사이즈

염화비닐 절연재질

염화비닐 피복 재질

흑색색

주석도금 도금

심 / 층꼬임 선심구조

없음 / 있음 차폐

× 내유

× 내수

0℃

내한

주요 사양

선심색에 대해서는선심식별표

5 4 3 2 1 내열성

내환경물질 대응 내유성

내노이즈성

내염회성 내진성 내좌우 굴곡성 케이블 캐리어 시험

0

특성 레이더 차트

※특성의 기준으로 이용해 주십시오. A7-5 페이지 -　일반 VCTF 케이블

-　MAST-UL2464K

※ 1 심 / 대 표기가 1P(1PS) 일 때의 선심 개수는 「× 2 심」 이 되므로 주의해 주십시오 .

※ 2 사이즈 변환은 어디까지나 기준입니다 . 자세한 내용은 A7-3 페이지의 대비표를 참조해 주십시오 .

※ 3 허용전류의 값은 어디까지나 참고값이며 보증값은 아닙니다 .

※ 4 재질 보는 방법

【도금】 주석 … 주석 도금 연동선

【재질】 PVC … 염화비닐 PE … 폴리에틸렌계 소재

P … 폴리에스테르계 소재 불소 … 각종 불소 수지 ※ … 기타
