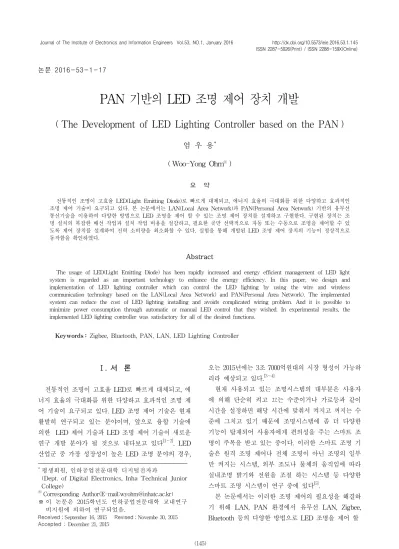

엄 우 용
* ( Woo-Yong Ohm
ⓒ)
요 약
전통적인 조명이 고효율 LED(Light Emitting Diode)로 빠르게 대체되고, 에너지 효율의 극대화를 위한 다양하고 효과적인 조명 제어 기술이 요구되고 있다. 본 논문에서는 LAN(Local Area Network)과 PAN(Personal Area Network) 기반의 유무선 통신기술을 이용하여 다양한 방법으로 LED 조명을 제어 할 수 있는 조명 제어 장치를 설계하고 구현한다. 구현된 장치는 조 명 설치의 복잡한 배선 작업과 설치 작업 비용을 절감하고, 필요한 곳만 선택적으로 자동 또는 수동으로 조명을 제어할 수 있 도록 제어 장치를 설계하여 전력 소비량을 최소화할 수 있다. 실험을 통해 개발된 LED 조명 제어 장치의 기능이 정상적으로 동작함을 확인하였다.
Abstract
The usage of LED(Light Emitting Diode) has been rapidly increased and energy efficient management of LED light system is regarded as an important technology to enhance the energy efficiency. In this paper, we design and implementation of LED lighting controller which can control the LED lighting by using the wire and wireless communication technology based on the LAN(Local Area Network) and PAN(Personal Area Network). The implemented system can reduce the cost of LED lighting installing and avoids complicated wiring problem. And it is possible to minimize power consumption through automatic or manual LED control that they wished. In experimental results, the implemented LED lighting controller was satisfactory for all of the desired functions.
Keywords : Zigbee, Bluetooth, PAN, LAN, LED Lighting Controller
*
평생회원, 인하공업전문대학 디지털전자과
(Dept. of Digital Electronics, Inha Technical Junior College)
ⓒ
Corresponding Author(E-mail:[email protected])
※ 이 논문은 2015학년도 인하공업전문대학 교내연구 비지원에 의하여 연구되었음.
Received ;
September 16, 2015Revised ;
Novembe 30, 2015Accepted ;
December 21, 2015Ⅰ. 서 론
전통적인 조명이 고효율 LED로 빠르게 대체되고, 에 너지 효율의 극대화를 위한 다양하고 효과적인 조명 제 어 기술이 요구되고 있다. LED 조명 제어 기술은 현재 활발히 연구되고 있는 분야이며, 앞으로 융합 기술에 의한 LED 제어 기술과 LED 조명 제어 기술이 새로운 연구 개발 분야가 될 것으로 내다보고 있다[1～2]. LED 산업군 중 가장 성장성이 높은 LED 조명 분야의 경우,
오는 2015년에는 3조 7000억원대의 시장 형성이 가능하 리라 예상되고 있다.[3～4]
현재 사용되고 있는 조명시스템의 대부분은 사용자 에 의해 단순히 켜고 끄는 수준이거나 가로등과 같이 시간을 설정하면 해당 시간에 맞춰서 켜지고 꺼지는 수 준에 그치고 있기 때문에 조명시스템에 좀 더 다양한 기능이 탑재되어 사용자에게 편의성을 주는 스마트 조 명이 주목을 받고 있는 중이다. 이러한 스마트 조명 기 술은 원격 조명 제어나 전체 조명이 아닌 조명의 일부 만 켜지는 시스템, 외부 조도나 물체의 움직임에 따라 실내조명 밝기와 전원을 조절 하는 시스템 등 다양한 스마트 조명 시스템이 연구 중에 있다[5].
본 논문에서는 이러한 조명 제어의 필요성을 해결하 기 위해 LAN, PAN 환경에서 유무선 LAN, Zigbee, Bluetooth 등의 다양한 방법으로 LED 조명을 제어 할

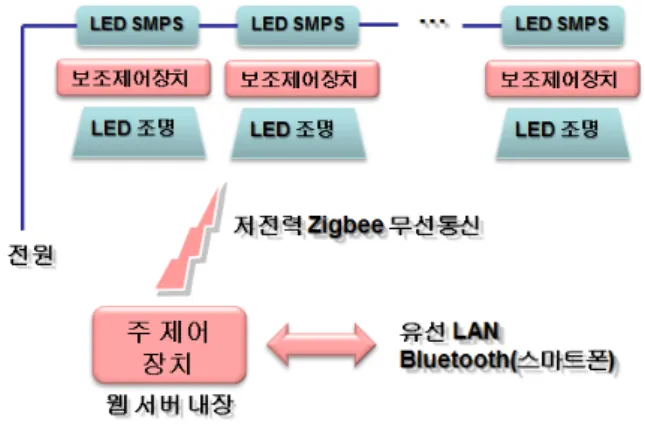

그림 1. LED 조명 제어 장치 블록도 Fig. 1. LED lighting controller block diagram.
수 있는 그림 1과 같은 제어 장치를 설계하고 구현한다.
제안하는 조명 제어 장치는 기존 전기 배선을 그대로 이용하므로 조명 설치의 복잡한 배선 작업과 설치 작업 비용을 절감할 수 있으며, 동체 감지를 사용하여 필요 한 곳만 선택적으로 자동 또는 수동으로 조명을 제어할 수 있도록 제어 장치를 설계하여 전력 소비량을 최소화 할 수 있는 스마트 조명 제어 기술이다.
본 논문의 구성은 다음과 같다. 2장에서 기술 개발을 위한 개발 방법과 개발 내용 및 기능에 관하여 설명 설 명한다. 3장에서 개발된 장치의 성능을 분석하고, 4장에 서 결론을 기술한다.
Ⅱ. 본 론
2.1 개발 시스템 개요
개발할 제어 장치는 크게 두개의 장치로 구성된다.
먼저 각 LED SMPS와 LED 조명 사이에 Zigbee 통신 이 가능한 보조 제어 장치를 연결하여, 근거리 무선 통 신으로 개별 LED 조명의 On/Off 및 Dimming 제어, 동 체 감지센서를 이용한 밝기 제어가 가능하도록 하며, 이들 보조제어 장치에 제어 신호를 보내는 주 제어장치 로 구성된다. 각 보조 제어 장치 하나는 30W급 LED 조명을 1개에서 5개 까지 동시 제어가 가능하도록 150W급으로 설계하며, 보조 제어장치들 끼리 유선으로 연결 가능하도록 RS-485 통신을 내장시킨다.
주 제어장치는 다수의 보조 제어 장치에 사용자가 설 정한 밝기(10bit Dimming) 및 전원 On/Off, 동체 감지 On/Off와 같은 신호를 전송하는 기능을 가지며, 이것을 위해 웹 서버를 보드에 내장시키고, 유선 LAN과 Bluetooth 통신, Zigbee 통신을 갖도록 설계한다. 유선 LAN을 이용하여 주 제어장치의 웹 서버에 접속하여
그림 2. 주 제어장치 블록도
Fig. 2. Main controller block diagram.
개별 및 전체 LED 전등을 제어할 수 있으며, 유선 LAN이 없을 경우 스마트 폰과 주 제어장치의 Bluetooth 통신을 이용하여 주 제어장치의 웹서버에 접 근하여 유선 LAN과 동일한 방법으로 LED 전등을 제 어 할 수 있도록 한다. 또한 유/무선으로 주 제어 장치 에 접근할 수 없을 경우를 위해 주 제어장치에 키패드 와 LCD를 설계하여 주 제어 장치 자체에서 주 제어장 치 및 보조 제어 장치를 설정할 수 있도록 하였다.
2.2 주 제어 장치 설계
주 제어 장치의 블록도를 그림 2에 나타내었다. 주 제어 장치와 보조제어 장치와의 통신을 위한 Zigbee 장 치와 주 제어 장치를 유무선으로 제어하기 위한 Ehernet, Bluetooth 장치 그리고 로컬에서 직접 주 제어 장치를 설정하기 위한 키패드와 LCD로 구성된다. 마지 막으로 주 제어 장치의 구성 요소들을 제어하기 위한 MCU를 가진다.
1) 주 제어 장치의 MCU
주 제어 장치의 기능을 구현하기 위해 저전력 ARM Cortex-M3 기반의 32비트 MCU인 STM32F107을 사용 하였다. STM32F107는 Ethernet MAC, USB, CAN 등 의 통신 기능을 내장하고 있으며, 72Mhz의 클럭 주파 수와 256KB의 Flash memory(프로그램 메모리), 64KB 의 내부 RAM를 가지며 저전력 기능을 위한 Sleep, Stop 그리고 Standby의 파워 모드를 가진다. 또한 STM32F107에 TCP/IP 스택을 사용할 경우 손쉽게 웹 서버의 구현이 가능하기 때문에 주 제어 장치의 기능 구현에 적합한 MCU라 할 수 있다. 주 제어 장치에 사 용된 MCU의 회로도를 그림 3에 나타내었다.
그림 3. 주 제어 장치의 MCU 회로도
Fig. 3. MCU module circuit of main controller.
그림 4. Ethernet 컨트롤러 회로도 Fig. 4. Ethernet controller circuit.
2) Ethernet 설계
주 제어 장치의 Ethernet은 주 제어 장치의 웹서버에 접속하여 LED 장치의 기능을 제어하거나 주 제어 장치 를 기능 설정을 위해 사용한다. Ethernet은 물리적으로 Ethernet Controller와 Magnetic(Transformer) 그리고 RJ45로 이루어지며, Ethernet Controller는 Etherent MAC(Media Access Control)과 PHY(PHYsical Interface)로 구성된다.
MAC의 중요 기능은 패킷(packet)을 형성하는 역할 을 하고, PHY는 데이터의 암호화/복호화 및 변복조를 담당한다. 본 논문에서는 주 제어장치의 STM32F107는 MAC가 내장되어 있기 때문에 PHY을 위한 DP83848 IC를 추가하여 Ethernet을 구현하였다. 주 제어 장치에 사용된 Ethernet 회로도를 그림 4에 나타내었다.
3) Bluetooth 기능 설계
주 제어 장치의 Bluetooth 기능은 주 제어 장치의 Ethernet을 사용할 수 없거나, 스마트 폰을 이용하여 주 제어 장치의 기능을 제어하기 위해 사용한다.
그림 5. Bluetooth 회로도 Fig. 5. Bluetooth circuit.
Bluetooth는 2.4GHz의 ISM(Industrial, Scientific, Medical) 대역을 사용하며 단거리, 저전력, 고 신뢰성, 저가의 무선통신을 구현할 수 있는 통신 기술이다.
1Mbps～3Mbps의 전송 속도를 가지며, 송출 출력에 따 라 10(1mW, Class2)～100m(100mW, Class1)의 통신 거 리를 가진다. Master, Slave 형태의 네트워크 구성으로 주종 관계로 구성되며, 한 대의 블루투스 장치에 동시 접속이 가능한 최대 장치의 수는 7대(ACL기준) 이다.
주파수 호핑(FHSS: Frequency Hopping Spread Spectrum) 기법을 사용하여 Noise가 많은 환경에서도 안정된 무선 연결을 보장한다.

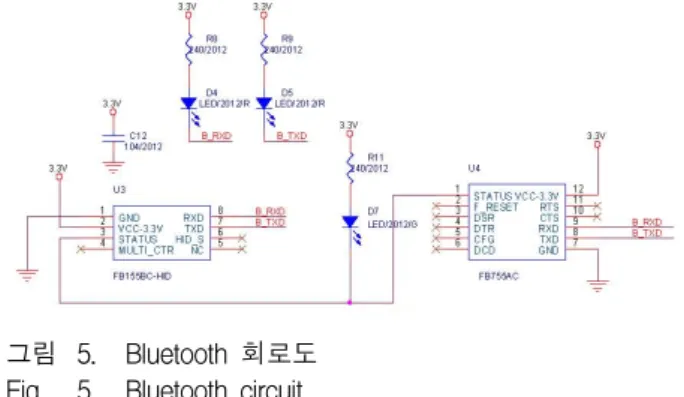

본 논문에서는 임베디드 Bluetooth 모듈을 사용하여 Bluetooth 기능을 구현하였으며, 용도에 따라 Bluetooth Master 또는 Bluetooth Slave로 주 제어 장치를 사용할 수 있도록 회로를 설계하였다. 주 제어 장치에 사용된 Bluetooth 회로도를 그림 5에 나타내었다.
4) Zigbee 기능 설계
주 제어 장치와 보조 제어 장치와의 통신을 위해 Zigbee를 사용한다. Zigbee는 저전력, 근거리, 저속 무 선통신으로 IEEE 802.15.4 표준의 PHY 계층과 MAC계 층을 기반으로 상위 프로토콜과 응용을 규격화한 기술 이다. Zigbee 네트워크는 각각의 모듈이 여러 경로로 연결되어 있기 때문에 통신 장애에 대하여 더욱 안정적 인 네트워크를 구성할 수 있어서 다양한 설치 구조를 가질 수 있는 LED 조명 제어 장치에 적합한 통신 방식 이라 할 수 있다.
본 연구에서는 Zigbee 모듈(XBee Pro)을 사용하여 일대일 또는 일대 다 통신이 가능하도록 설계 하였다.
XBee Pro는 2.4GHz 주파수 대역에서 작동되며, 전송거리 는 실내에서 최대 370m 까지 전송가능하고 실외에서는 최 대 9.6km까지 전송가능하다. 주 제어 장치에 사용된 Zigbee 인터페이스 회로도를 그림 6에 나타내었다.
그림 6. Zigbee 인터페이스 회로도 Fig. 6. Zigbee interface circuit.
(a) socket() 처리 절차
(b) send() 처리 절차 그림 7. lwIP의 socket()과 send() 처리 절차
Fig. 7. The steps of socket() and send() process of lwIP.
5) 임베디드 웹서버 설계
본 연구에서는 주 제어 장치의 기능 설정 및 조명 제 어를 위해 주 제어 장치 내에 웹서버를 구축하였다. 주 제어 장치에 웹서버를 구축하기 위해서는 TCP/IP 프로 토콜이 필요하지만, TCP/IP 처리는 주 제어 장치의 MCU에 가장 큰 부하로 작용될 수 있다. 따라서 본 논 문에서는 TCP/IP 패킷 처리의 부하를 소프트웨어 기반 의 TOE(TCP/IP Offload Engine)로 구현하여 TCP/IP 를 소프트웨어적으로 처리하는 방법을 사용하였다.
TOE는 소프트웨어가 담당하던 Transport, Network 계층을 하드웨어가 담당하도록 하여 호스트 CPU의 TCP/IP 패킷 처리 부하를 줄일 수 있는 TCP/IP 가속 장치를 말한다. TOE의 구현 방법에는 하드웨어 기반의 TOE와 소프트웨어 기반의 TOE가 있으며, 소프트웨어 TOE가 하드웨어 방식보다 성능은 떨어지지만 유연성
그림 8. 구현된 주 제어 장치 Fig. 8. LED lighting main controller.
에서의 장점이 있고, 운영체제 없이 전용 프로그램을 이용하여 구현할 수 있다는 장점이 있다. 본 연구에서 는 소프트웨어 기반의 TOE 구현을 위해 Lightweight TCP/IP(lwIP) 스택을 이용하여 운영체제 없이 독자적 으로 TCP/IP를 처리하는 방법을 사용하였다[6]. lwIP는 소형 임베디드 시스템에서 메모리 사용을 최소화하도록 개발된 공개 TCP/IP 스택 프로그램이다[7].
그림 7은 lwIP를 이용한 TOE 소켓(socket) 라이브러 리 함수의 처리 과정을 나타낸다. 그림 7 (a)에서 ①은 호스트에서 전달된 인터럽트에 의해 인터럽트 핸들러로 절차가 넘어가게 되고, 인터럽트 핸들러에서는 인터럽 트와 함께 호스트에서 전달한 소켓 함수 처리에 필요한 정보들을 저장한다. ②에서 인터럽트 핸들러가 종료되 면 절차는 while 반복문으로 넘어가고, ③에서와 같이 소켓 함수의 결과 값은 인터럽트와 함께 호스트에 전달 된다. 만일 그림 7 (b)와 같이 호스트에서 send() 명령 이 전달될 경우, 수신 패킷을 lwIP 버퍼로 복사하는 과 정이 추가되며, while 반복문 내에서는 소켓 함수 처리 에 필요한 정보들을 가지고 lwIP의 raw API를 사용하 여 소켓 함수들을 처리한다.

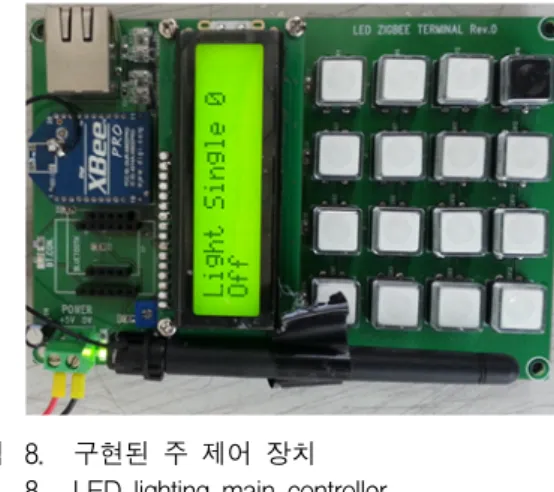

그림 8은 구현된 LED 조명 제어 장치의 주 제어 장 치를 나타내었다.
2.3 보조 제어 장치 설계

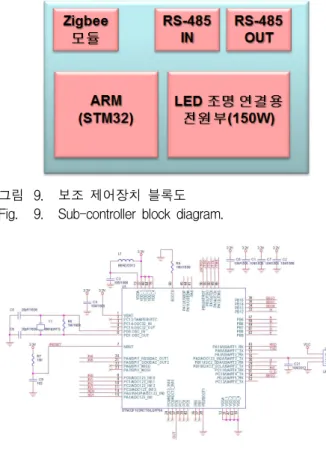

보조 제어 장치의 구성은 그림 9와 같이 주 제어 장 치와의 통신을 위한 Zigbee 모듈과 다수의 보조 제어 장치들을 서로 연결하기 위한 RS-485 유선통신 기능 그리고 외부 LED 전원 공급을 위한 전원부로 구성된 다. 마지막으로 보조 제어 장치의 구성 요소들을 제어 하기 위한 MCU를 가진다.
그림 9. 보조 제어장치 블록도 Fig. 9. Sub-controller block diagram.
그림 10. 보조 제어 장치의 MCU 회로도 Fig. 10. MCU module circuit of sub-controller.
1) 보조 제어 장치의 MCU
보조 제어 장치의 기능을 구현하기 위해 주 제어 장 치의 MCU와 유사한 STM32F103을 사용하였다.
STM32F103는 STM32F107과 기능적인 면에서 유사 하지만, 내부 RAM이 48KB이고 Ethernet MAC 기능을 포함하지 않는다. 보조 제어장치는 주 제어 장치와는 달리 Ethernet 기능이 필요하지 않기 때문에 보조 제어 장치의 기능 구현을 위해 STM32F103이 적합한 MCU 라고 판단하였다. 보조 제어 장치에 사용된 MCU의 회 로도를 그림 10에 나타내었다.
2) LED Dimming 회로 설계
LED의 밝기는 순방향 전류에 비례하며, 전류를 제어 하는 기본적인 방법으로는 DC 전류의 값을 변화 시키 는 아날로그 제어 방법과 전류를 펄스 형태로 공급하며 듀티(duty)를 조절하는 PWM(Pulse Width Modulation) 제어 방법이 일반적으로 사용된다[8]. 보조 제어 장치에 연결된 LED의 Dimming 제어를 위해 본 연구에서는 PWM 제어 방식을 사용하였고, Dimming 제어시 flickering이 발생되지 않도록 PWM 주파수는 200Hz 이상을 사용하였다. 그림 11에 보조 제어 장치에 사용 된 PWM Dimming 회로를 나타내었다.
그림 11. LED dimming 회로도 Fig. 11. LED dimming circuit.
그림 11과 같이 LED의 조도를 PWM으로 제어하기 위해 NPN 트랜지스터와 Power MOSFET IRF540을 사용하여 설계하였다. Power MOSFET을 사용한 이유 는 입력 임피던스가 높기 때문에 TR보다 드라이브시키 기 쉽고, 스위칭 속도가 빠르므로 고속 동작이 유리하 기 때문이다. 그림 11에서 OUT에 PWM 파형이 High 가 인가되었을 경우 Q6이 ON되고 Q5의 게이트에 전압 이 인가되어 Q5의 드레인과 소스가 도통된다. PWM 파 형이 Low가 인가되었을 경우 Q6이 OFF 되어 Q5의 드 레인이 개방된다. 그림 11 하단의 AD0는 STM32F103 에서 전류를 모니터링하기 위해 설계한 회로이다.
3) 동체감지 회로 설계
조명 설비에서의 에너지 절약은 전체 건물 소비에너 지의 전력 에너지 사용에서 큰 에너지 절약효과를 가져 올 수 있으며, 조명 장치의 간단한 ON-OFF 제어만으 로도 높은 에너지 절감 효과를 얻을 수 있다. 본 연구에 서는 PIR(Pyroelectric Infrared Ray) 센서를 이용하여 보조 제어 장치에 동체 감지 회로를 구성하고, 보조 제 어 장치의 설정을 통해 움직이는 물체를 감지하면 자동 으로 조명기기를 제어할 수 있도록 설계하여 에너지 절 감 효과를 최대화 하였다.
PIR 센서는 적외선을 이용하여 움직임을 감지하는 센서로 적외선을 가진 물체의 움직임을 감지할 때 나오 는 미세한 신호를 전기적으로 변환하여 전달해준다.
PIR 센서와 함께 사용되는 Fresnel 렌즈는 열원체의 열 에너지를 집광하는 역할을 하며, PIR 센서를 사용하기 위해서는 필수적으로 요구된다[9].
본 연구에서 사용한 보조 제어 장치에 설계된 동체 감지 회로도를 그림 12에 나타내었다. 외부로부터 입사 되는 적외선은 Fresnel 렌즈를 통해 PIR 센서로 입력되 고, 입력된 신호는 약 3mV p-p정도로 매우 미약하기
그림 12. 동체 감지 회로도 Fig. 12. Motion detector circuit.
그림 13. 구현된 보조 제어 장치 Fig. 13. LED lighting sub-controller.
때문에 증폭기를 사용하여 신호를 증폭시킨다. 이 과정 을 통해 미세한 신호는 비교기에서 처리할 수 있을 정 도의 크기로 신호가 증폭된다. 그리고 다음 단계에서는 비교기를 이용하여 레퍼런스 전압과 변화된 신호 전압 을 비교하게 되며, 레퍼런스 전압 대비 비교 신호가 임 계치(threshold level)를 넘어가게 되면 인체가 움직인 것으로 인식하여 감지시 High, 미감지시에는 Low를 출 력하는 디지털 신호로 변경하여 준다.
그림 13은 구현된 LED 조명 제어 장치의 보조 제어 장치를 나타내었다.
Ⅲ. 실 험
PAN 기반의 LED 조명 제어 장치의 개발을 위해 ARM Cortex-M3 개발 프로그램인 Ride7에 C언어를 이용하여 프로그램 하였고, 웹서버는 lwIP TCP/IP stack을 이용하여 구현하였다.

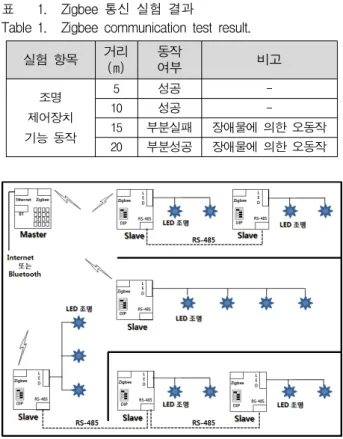

그림 14는 LED 조명 제어 장치의 기능 실험을 위해 약 130㎡ 크기의 실내 환경에 구성한 PAN 기반 LED 조명 제어 장치의 구성도를 나타내었다. 제어 신호를
그림 14. LED 조명 제어 장치의 구성도
Fig. 14. Configuration diagram of LED lighting controller.
송출하는 Master(주 제어 장치)와 DIP 스위치를 이용 하여 장치 ID를 설정한 Slave(보조 제어 장치)를 배치 하고, 각각 보조 제어 장치에 사용할 LED 조명들을 연 결한다. 주 제어 장치와 보조 제어 장치는 기본적으로 Zigbee로 통신하지만, 벽체나 장애물에 의해서 Zigbee 통신이 어려울 경우, 또는 필요에 의해 RS-485를 이용 하여 보조 제어 장치들을 연결할 수 있다. 그림 14와 같 은 실내 구성도에서 주 제어 장치를 통해 Zigbee 통신 으로 LED On/Off 및 LED Dimming 제어, 동체 감지센 서를 이용한 밝기 제어 기능을 거리에 따라 10번의 반 복 실험을 통해 조명 제어 장치의 기능 동작 여부를 표 1에 나타내었다.
표 1의 실험 결과와 같이 장치들 간의 거리가 10m 이내 일 경우, 모든 기능이 정상적으로 동작하였으나 실내 공간 내에 가구, 벽, 쌓아 놓은 상자 등의 장애물 이 있을 경우 Master와 Slave간의 거리가 길수록 2.4Ghz를 사용하는 Zigbee 통신의 특성상 오동작이 많 이 발생하였다. 본 연구에서는 이러한 문제가 발생할 경우 RS-485 통신(최대 1.2km까지 가능)을 이용하여 Master와 Slave간의 거리에 의한 통신 불능 문제를 해 결할 수 있도록 설계하였다.
LED 조명 제어 장치의 PWM dimming 제어 기능을
(a) 10% duty
(b) 50% duty
(c) 90% duty 그림 15. PWM dimming 전압, 전류 파형
Fig. 15. PWM dimming voltage, current waveform.
실험하기 위해 8W급 LED 다운라이트를 보조 제어 장 치에 연결하여 오실로스코프로 측정하였다.

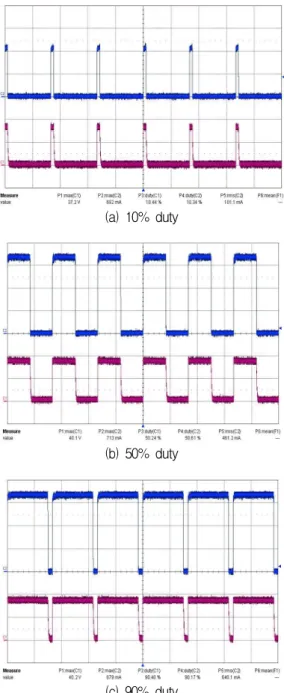

그림 15는 PWM 펄스 duty 10%, 50%, 90%에 따라 LED의 전압과 전류를 측정한 결과이다. 그림과 같이 펄스 duty에 따라 690～710mA 범위의 Peak 전류를 유 지하면서 올바르게 제어되는 것을 확인할 수 있다.
표 2는 기존 32W 형광등과 LED 조명제어 장치에 25W, 20W LED 조명을 사용했을 때의 소비 전력과 전 기 절감율을 비교한 결과이다.
표2의 결과는 단순 계산의 결과이며 설치 환경(출입 빈도) 및 조명 설치 조건에 따라 달라질 수 있다. 또한
실사용 전력 100% 17.6% 16.2%
센서감지 1/4시간
대기시간 3/4시간 34W 10.8W 9.7W
실사용전력 100% 31.8% 28.5%
LED 조명 제어 장치의 경우 SMPS에 무선 모듈의 전원공급을 위한 DC 사용량에 따라 조금 더 소모될 수 있다. 그러나 센서 감지 및 대기 시간을 고려했을 경우, 기존 형광등 대비 약 70% 이상 절감 가능하다는 것을 알 수 있다.
Ⅴ. 결 론
본 논문에서는 LAN, PAN 환경에서 유무선 LAN, Zigbee, Bluetooth, RS-485 등의 다양한 방법으로 LED 조명을 제어 할 수 있는 조명 제어 장치를 설계하고 구 현하였다.
주 제어 장치의 기능 구현을 위해 Zigbee, Bluetooth, Ethernet 회로를 설계하였고, 웹으로 LED 조명을 제어 하기 위한 웹서버를 주 제어장치 내에 구축하였다. 또 한 보조 제어장치에 Zigbee 기능과 LED PWM Dimming 회로, 동체 감지 회로를 설계하여 전력 소비 량을 최소화할 수 있는 효율적인 조명 제어 장치를 개 발하였으며, 다양한 실험을 통해 구현된 모든 기능이 정상적으로 동작함을 확인하였다.
본 연구를 통해 구현한 LED 조명 제어 장치는 기존 전기 배선을 그대로 이용하므로 조명 설치의 복잡한 배 선 작업과 설치 작업 비용을 절감할 수 있고, 동체 감지 기능을 사용하여 필요한 곳만 선택적으로 자동 또는 수 동으로 조명을 제어할 수 있기 때문에 가정, 사무실, 빌 딩, 주차장 조명 제어를 위해 적용 가능하여 전력절감 솔루션 개발과 그 용용 제품 개발에 응용할 수 있을 것 으로 기대된다.
