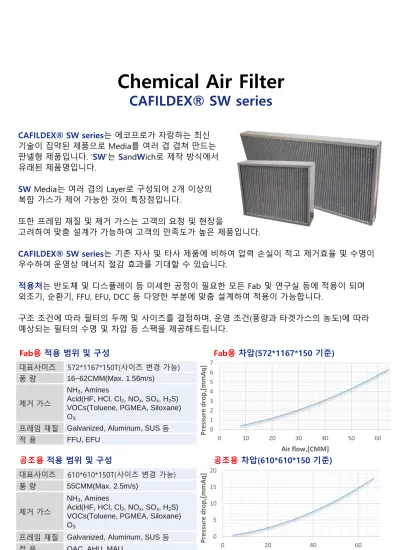

Chemical Air Filter CAFILDEX® SW series

(1)

0 1 2 3 4 5 6 7

0 10 20 30 40 50 60

Pressure drop,[mmAq]

Air flow,[CMM]

Chemical Air Filter

CAFILDEX® SW series

CAFILDEX® SW series는 에코프로가 자랑하는 최신 기술이 집약된 제품으로 Media를 여러 겹 겹쳐 만드는 판넬형 제품입니다. ‘SW’는 SandWich로 제작 방식에서 유래된 제품명입니다.

SW Media는 여러 겹의 Layer로 구성되어 2개 이상의 복합 가스가 제어 가능한 것이 특장점입니다.

또한 프레임 재질 및 제거 가스는 고객의 요청 및 현장을

고려하여 맞춤 설계가 가능하여 고객의 만족도가 높은 제품입니다.

CAFILDEX® SW series는 기존 자사 및 타사 제품에 비하여 압력 손실이 적고 제거효율 및 수명이 우수하여 운영상 에너지 절감 효과를 기대할 수 있습니다.

적용처는 반도체 및 디스플레이 등 미세한 공정이 필요한 모든 Fab 및 연구실 등에 적용이 되며 외조기, 순환기, FFU, EFU, DCC 등 다양한 부분에 맞춤 설계하여 적용이 가능합니다.

구조 조건에 따라 필터의 두께 및 사이즈를 결정하며, 운영 조건(풍량과 타겟가스의 농도)에 따라 예상되는 필터의 수명 및 차압 등 스팩을 제공해드립니다.

대표사이즈 572*1167*150T(사이즈 변경 가능) 풍 량 16~62CMM(Max. 1.56m/s)

제거 가스

NH3, Amines

Acid(HF, HCl, Cl2, NOx, SOx, H2S) VOCs(Toluene, PGMEA, Siloxane) O3

프레임 재질 Galvanized, Aluminum, SUS 등 적 용 FFU, EFU

Fab용적용 범위 및 구성 Fab용차압(572*1167*150 기준)

0 5 10 15 20

0 20 40 60

Air flow,[CMM]

대표사이즈 610*610*150T(사이즈 변경 가능) 풍 량 55CMM(Max. 2.5m/s)

제거 가스

NH3, Amines

Acid(HF, HCl, Cl2, NOx, SOx, H2S) VOCs(Toluene, PGMEA, Siloxane) O3

프레임 재질 Galvanized, Aluminum, SUS 등 적 용 OAC, AHU, MAU

공조용적용 범위 및 구성 공조용차압(610*610*150 기준)

(2)

Chemical Air Filter

CAFILDEX® SW series

CAFILDEX® SW series는 에코프로가 자랑하는 최신 기술이 집약된 제품으로 Media를 여러 겹 겹쳐 만드는 판넬형 제품입니다. ‘SW’는 SandWich로 제작 방식에서 유래된 제품명입니다.

SW Media는 여러 겹의 Layer로 구성되어 2개 이상의 복합 가스가 제어 가능한 것이 특장점입니다.

또한 프레임 재질 및 제거 가스는 고객의 요청 및 현장을

고려하여 맞춤 설계가 가능하여 고객의 만족도가 높은 제품입니다.

CAFILDEX® SW series는 기존 자사 및 타사 제품에 비하여 압력 손실이 적고 제거효율 및 수명이 우수하여 운영상 에너지 절감 효과를 기대할 수 있습니다.

적용처는 반도체 및 디스플레이 등 미세한 공정이 필요한 모든 Fab 및 연구실 등에 적용이 되며 외조기, 순환기, FFU, EFU, DCC 등 다양한 부분에 맞춤 설계하여 적용이 가능합니다.

구조 조건에 따라 필터의 두께 및 사이즈를 결정하며, 운영 조건(풍량과 타겟가스의 농도)에 따라 예상되는 필터의 수명 및 차압 등 스팩을 제공해드립니다.

사이 즈

Fab용 572*1167*150T(사이즈 변경 가능)

공조용 610*610*150T(사이즈 변경 가능)

풍량

Fab용 16~62CMM(Max. 1.56m/s) 공조용 55CMM(Max. 2.5m/s)

제거 가스

NH3, Amines Acid

(HF, HCl, Cl2, NOx, SOx, H2S) VOCs

(Toluene, PGMEA, Siloxane) O3

프레임 Aluminum, Galvanized, SUS 등 적 용 FFU, EFU, OAC, AHU, MAU

적용 범위 및 구성 차압

0 2 4 6 8 10 12 14 16 18

0 10 20 30 40 50 60 70

Air flow,[CMM]

Fab용

공조용

(3)

Chemical Air Filter

CAFILDEX® HECY series

CAFILDEX® HECY series는 원통형 제품으로 설치 시 별도의 구조물(Buffer Frame) 없이 바로 설치가 가능하고

SW Media를 적용하여 SW series와 동일하게 복합 가스 제어가 가능한 것이 특장점입니다.

원형의 형태로 프레임 제작 시 SW series와 달리 별도 금형이 필요하여 상.하판 사이즈는 변형이 어려운 단점이 있습니다.

하지만 적용 수량이 많은 경우 금형을 만들어 제작 가능합니다.

특장점은 구조물 없이 Fan에 직접 설치가 가능하다는 것입니다.

CAFILDEX® HECY series는 기존 자사 및 타사 제품에 비하여 압력 손실이 적고 제거효율 및 수명이 우수하여 운영상

에너지 절감 효과를 기대할 수 있습니다.

적용처는 반도체 및 디스플레이 등 미세한 공정이 필요한 모든 Fab 및 연구실 등에 적용이 되며 FFU, EFU 등에 맞춤 설계하여 적용이 가능합니다.

구조 특성상 설치 조건으로 Fan 상부 충분한 설치 공간이 필요하며, 운영 조건

(풍량과 타겟가스의 농도)에 따라 예상되는 필터의 수명 및 차압 등 스팩을 제공해드립니다.

사이즈 630*484*430T

풍 량 16~62CMM(Max. 1.56m/s)

제거 가스

NH3, Amines Acid

프레임 Aluminum

적 용 FFU

1 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8

26 28 30 32 34

Air flow,[CMM]

(4)

Chemical Air Filter

CAFILDEX® TY series

CAFILDEX® TY series는 Tray안에 여재를 충진하여 제작하는 형태로 여재는 주로 첨착활성탄, 알루미나 등 제거하고자 하는 가스와 농도에 맞게 설계됩니다.

TY series 는 기본 공조용 사이즈로 610*610*450T 제품을 기준으로 420*600*23T Tray 12매를

지그재그 V자 형태로 설치, 유지관리는 Tray만 교체하면 되는 제품입니다.

또한 프레임 재질은 보통 부식에 강한 SUS를 기본으로 하며, 고객 요청에 맞는 재질로 변경 가능합니다.

사이즈 610*610*450T(사이즈 변경 가능) 풍 량 55CMM(Max. 2.5m/s)

제거 가스

NH3, Amines Acid

프레임 Galvanized, SUS 등 적 용 OAC, AHU, MAU

CAFILDEX® TY series 는V자 형태로 설치하여 단면적을 넓혀 압력 손실이 적고 제거효율 및 수명이 우수합니다.

적용처는 반도체 및 디스플레이 등 미세한 공정이 필요한 모든 Fab 및 연구실 등에 적용이 되며 외조기, 순환기 등 다양한 공조기에 맞춤 설계하여 적용이 가능합니다.

공간 조건에 따라 필터 BOX 및 Tray 사이즈를 결정하며, 운영 조건(풍량과 타겟가스의 농도)에 따라 예상되는 필터의 수명 및 차압 등 스팩을 제공해드립니다.

0 1 2 3 4 5 6 7 8 9 10 11 12

10 15 20 25 30 35 40 45 50 55

Air flow,[CMM]
