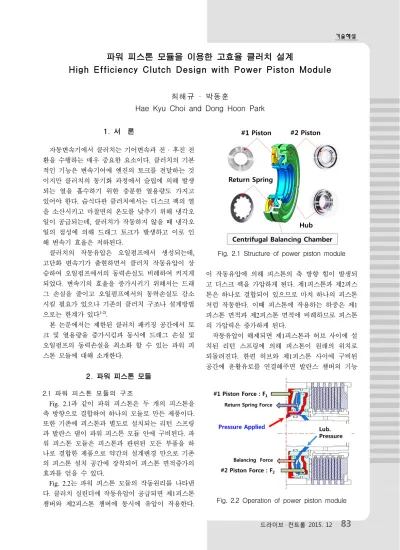

High Efficiency Clutch Design with Power Piston Module

기술해설

드라이브 · 컨트롤 2015. 12

83 파워 피스톤 모듈을 이용한 고효율 클러치 설계

High Efficiency Clutch Design with Power Piston Module

최해규 · 박동훈

Hae Kyu Choi and Dong Hoon Park

1. 서 론

자동변속기에서 클러치는 기어변속과 전 · 후진 전 환을 수행하는 매우 중요한 요소이다. 클러치의 기본 적인 기능은 변속기어에 엔진의 토크를 전달하는 것 이지만 클러치의 동기화 과정에서 슬립에 의해 발생 되는 열을 흡수하기 위한 충분한 열용량도 가지고 있어야 한다. 습식다판 클러치에서는 디스크 팩의 열 을 소산시키고 마찰면의 온도를 낮추기 위해 냉각오 일이 공급되는데, 클러치가 작동하지 않을 때 냉각오 일의 점성에 의해 드래그 토크가 발생하고 이로 인 해 변속기 효율은 저하된다.

클러치의 작동유압은 오일펌프에서 생성되는데, 고단화 변속기가 출현하면서 클러치 작동유압이 상 승하여 오일펌프에서의 동력손실도 비례하여 커지게 되었다. 변속기의 효율을 증가시키기 위해서는 드래 그 손실을 줄이고 오일펌프에서의 동력손실도 감소 시킬 필요가 있으나 기존의 클러치 구조나 설계방법 으로는 한계가 있다^1-2).

본 논문에서는 제한된 클러치 패키징 공간에서 토 크 및 열용량을 증가시킴과 동시에 드래그 손실 및 오일펌프의 동력손실을 최소화 할 수 있는 파워 피 스톤 모듈에 대해 소개한다.

2. 파워 피스톤 모듈 2.1 파워 피스톤 모듈의 구조

Fig. 2.1과 같이 파워 피스톤은 두 개의 피스톤을 축 방향으로 결합하여 하나의 모듈로 만든 제품이다.

또한 기존에 피스톤과 별도로 설치되는 리턴 스프링 과 발란스 댐이 파워 피스톤 모듈 안에 구비된다. 파 워 피스톤 모듈은 피스톤과 관련된 모든 부품을 하 나로 결합한 제품으로 약간의 설계변경 만으로 기존 의 피스톤 설치 공간에 장착되어 피스톤 면적증가의 효과를 얻을 수 있다.

Fig. 2.2는 파워 피스톤 모듈의 작동원리를 나타낸 다. 클러치 실린더에 작동유압이 공급되면 제1피스톤 챔버와 제2피스톤 챔버에 동시에 유압이 작용한다.

Fig. 2.1 Structure of power piston module

이 작동유압에 의해 피스톤의 축 방향 힘이 발생되 고 디스크 팩을 가압하게 된다. 제1피스톤과 제2피스 톤은 하나로 결합되어 있으므로 마치 하나의 피스톤 처럼 작동한다. 이때 피스톤에 작용하는 하중은 제1 피스톤 면적과 제2피스톤 면적에 비례하므로 피스톤 의 가압력은 증가하게 된다.

작동유압이 해제되면 제1피스톤과 허브 사이에 설 치된 리턴 스프링에 의해 피스톤이 원래의 위치로 되돌려진다. 한편 허브와 제1피스톤 사이에 구비된 공간에 윤활유로를 연결해주면 발란스 챔버의 기능

Fig. 2.2 Operation of power piston module

기술해설

84

Specifications Advanced design (1) Dimensions B 59.0 mm

D Ø 122.5 mm Torque capacity 799.5 N-m (35.7%↑) Heat sink mass 143.67 cm³(45.3%↑)

Piston pressure 1.60 MPa (0 %) Drag torque@1000rpm 0.38 N-m (15.6%↓)

Piston area 120.73 cm³ Unit pressure 2.85 MPa No. of friction facing 10 을 수행하게 되어 리턴 스프링의 설계 하중을 경감

시켜준다. 즉, 별도의 발란스 댐을 설치하지 않고도 발란스 챔버의 효과를 얻을 수 있게 된다.

2.2 파워 피스톤 모듈의 적용 예

파워 피스톤 모듈을 트랙터 변속기의 파워 셔틀 클러치나 파워 쉬프트 클러치에 적용하면 클러치의 성능을 획기적으로 향상시킬 수 있다. Fig. 2.3은 기 존의 셔틀 클러치에 파워 피스톤 모듈을 적용한 예 를 나타낸다. 그림의 좌측은 기존 클러치 사양이며, 우측은 파워 피스톤이 적용된 모습이다. 그림에서와 같이 파워 피스톤 모듈은 기존의 피스톤 설치 공간 을 그대로 사용하였으며, 리턴 스프링이 피스톤 모듈 내에 삽입되었으므로 기존의 리턴 스프링 공간을 활 용하였다. Table 2.1은 기존의 클러치 사양의 특성을 나타낸다.

Fig. 2.3 Application of power piston module for shuttle clutch

Table 2.1 Conventional clutch design

Specifications Conventional design Dimensions A 59.0 mm

C Ø 122.5 mm Torque capacity 589.2 N-m Heat sink mass 98.86 cm³ Piston pressure 1.60 MPa Drag torque@1000rpm 0.45 N-m Piston area 72.74 cm³ Unit pressure 2.13 MPa No. of friction facing 12

파워 피스톤은 다양한 목적으로 사용될 수 있는데 본 논문에서는 세 가지의 경우에 대해서 설명한다.

첫 번째 경우는 기존과 동일한 작동유압을 사용하 여 피스톤의 가압력을 증가시킨 경우로써 Table 2.2 에 그 결과를 나타내었다. 파워 피스톤의 증가된 가 압력에 의해 마찰 디스크의 마찰면 수를 12면에서 10면으로 줄여도 토크 용량은 약 36%가 증가하는 것 을 알 수 있다. 또한 Heat sink mass는 약 45% 증가 되며, 드래그 손실은 약 16% 감소된다.

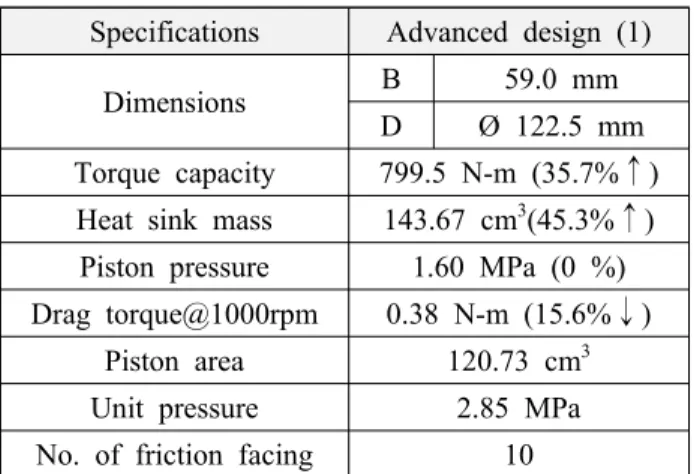

Table 2.2 Clutch design with power piston (1)

두 번째 경우는 토크 용량을 동일하게 유지하면서 작동 유압을 낮춘 경우로서, Table 2.3에 특성을 나타 내었다. 그 결과로 유압을 약 24%정도 감소시킬 수 있으며, 이에 따라 오일펌프의 용량을 감소시킬 수 있고, 변속기의 효율 증가에 기여할 수 있다. 이 경 우에도 Heat sink mass는 약 45% 증가하고, 드래그 손실은 약 16% 감소된다.

Table 2.3 Clutch design with power piston (2) Specifications Advanced design (2)

Dimensions B 59.0 mm D Ø 122.5 mm Torque capacity 589.2 N-m (0%) Heat sink mass 143.67 cm³(45.3%↑)

Piston pressure 1.22 MPa (23.8%↓) Drag torque@1000rpm 0.38 N-m (15.6%↓)

Piston area 120.73 cm³ Unit pressure 2.10 MPa No. of friction facing 10

한편, 파워 피스톤을 사용함으로써 클러치의 사이 즈를 줄일 수 있는데, 세 번째 경우는 마찰 디스크의

기술해설

드라이브 · 컨트롤 2015. 12

85

마찰면을 12면에서 8면으로 줄이면서 클러치의 전장 을 단축시킨 경우이다. Table 2.4와 같이 전장이 약 9% 단축되는 동시에, 마찰면 감소에 의한 드래그 토 크는 약 33% 감소하며, 토크 용량과 Heat sink mass 는 각각 약 9%, 16%씩 증가한다.

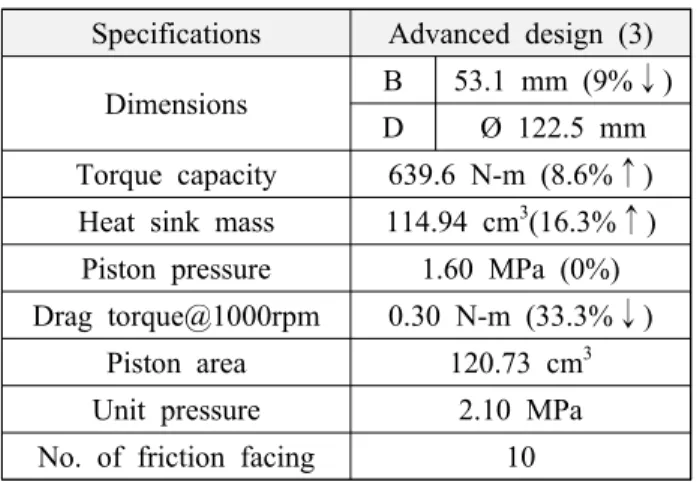

Table 2.4 Clutch design with power piston (3) Specifications Advanced design (3)

Dimensions B 53.1 mm (9%↓) D Ø 122.5 mm Torque capacity 639.6 N-m (8.6%↑) Heat sink mass 114.94 cm³(16.3%↑)

Piston pressure 1.60 MPa (0%) Drag torque@1000rpm 0.30 N-m (33.3%↓)

Piston area 120.73 cm³ Unit pressure 2.10 MPa No. of friction facing 10

Fig. 2.4는 파워 피스톤 모듈이 적용된 셔틀 클러치 를 보여준다. 그림에서 보는 바와 같이 파워 피스톤 모듈을 적용함으로써 드래그 토크를 저감시키기 위 한 세퍼레이팅 스프링의 장착도 가능해진다.

Fig. 2.4 Advance shuttle clutch with power piston

이와 같이 파워 피스톤 모듈은 설계 목적에 따라 다양하게 사용될 수 있는데, 이것은 설계자에게 고성 능, 고효율의 클러치를 설계할 수 있는 매우 유용한 수단을 제공한다.

3. 파워 피스톤 응답 시간

파워 피스톤 모듈이 적용된 클러치의 응답성을 확 인하기 위하여 종래의 피스톤과 파워 피스톤을 실험 하였으며, 실험 조건은 양 피스톤 모두 1.6 MPa의 작

동 유압을 동일하게 공급하는 방식으로 진행하였다.

Fig. 3.1은 실험 결과의 그래프이다. 그래프에서 실 선은 압력을, 점선은 피스톤의 하중을 나타내며, 파 란색 선은 기존의 피스톤, 빨간색 선은 파워 피스톤 의 특성을 나타낸다.

파워 피스톤이 적용된 클러치는 마찰 디스크의 수 를 감소시킬 수 있기 때문에 피스톤의 스트로크를 기존의 2.4 mm에서 1.5 mm까지 줄일 수 있었다.

실험 결과 파워 피스톤이 적용된 경우의 응답 시 간이 약 10 ms정도 빠른 것으로 나타났다. 기존 피스 톤의 압력 그래프에서 약 1 MPa 이후 처짐 현상이 발생하는 이유는 피스톤이 이동하는 동안 압력의 상 승이 지연되기 때문이다. 또한 파워 피스톤의 가압력 이 기존의 피스톤 보다 현저하게 증가한 모습을 볼 수 있다.

Fig. 3.1 Comparison of piston response time and operating load

한편 피스톤의 스트로크가 큰 경우 약간의 지연현 상이 나타날 수 있는데, 이 경우에는 클러치의 압력 제어 프로파일을 변경함으로써 보완할 수 있다. Fig.

3.2는 클러치의 압력 프로파일을 제어하기 위해서

Fig. 3.2 Modification of clutch pressure profile

기술해설

86

PWM 솔레노이드 밸브에 인가되는 전류를 나타내며, 전류가 약 0.6 A에 도달되는 포인트의 시간을 단계 적으로 0.1초씩 변경하여 총 5가지 경우를 비교한 것 이다.

Fig. 3.3은 클러치 압력 제어 프로파일 수정 실험을 수행한 후 압력의 결과를 보여준다. 그림과 같이 압 력 제어 프로파일을 수정함으로써 파워 피스톤의 응 답성을 개선하거나 더 빠르게도 할 수 있는 것으로 나타났다.

Fig. 3.3 Improvement of power piston responsiveness

4. 결 론

파워 피스톤 모듈은 설계자에게 고성능, 고효율의 클러치를 설계할 수 있는 유용한 솔루션을 제공한다.

파워 피스톤 모듈을 적용한 클러치의 특성을 분석한 결과는 다음과 같다.

1. 파워 피스톤 모듈을 사용하면 상승된 피스톤 하 중과 비례하게 마찰 디스크의 수를 줄일 수 있으므 로 자동적으로 드래그 손실을 줄일 수 있다. 또한 줄 어든 마찰 디스크의 수만큼 클러치의 전장을 단축시 키는 효과를 얻을 수 있다. 한편 디스크의 수를 줄이 는 대신 디스크의 크기를 감소시킬 수 있어 변속기 의 소형 경량화를 가능하게 한다.

2. 동일한 토크용량이 요구되는 경우 피스톤 작동 유압을 낮출 수 있으므로 오일펌프의 크기와 동력 손실을 줄일 수 있다. 특히 고 유압 시스템의 변속기 에 효과적일 것으로 판단된다.

3. 마찰 디스크의 수를 줄이면서 스틸 플레이트의 두께를 증가시켜 열용량을 증가시킬 수 있다. 또한

리턴 스프링이 피스톤 모듈 내에 설치되므로 기존의 리턴 스프링 공간을 활용할 수 있으므로 열용량 증 대에 효과적이다.

4. 파워 피스톤을 사용하면 마찰 디스크의 수가 줄 어들어 피스톤의 스트로크가 감소하므로 클러치의 응답성이 향상될 수 있다. 또한 피스톤의 스트로크가 큰 경우에는 유압 프로파일의 수정을 통해 응답성을 향상시킬 수 있다.

5. 리턴 스프링을 포함한 모든 부품이 하나의 모듈 로 미리 조립되어 공급되므로 클러치의 조립시간이 단축되며, 리턴 스프링을 가압하기 위한 공정이 변속 기 조립라인에서 삭제될 수 있다. 결과적으로 변속기 의 조립 시간도 단축시키는 효과가 있다.

참고 문헌

1) 박동훈, “두 개 이상의 피스톤이 구비된 동력전달 장치”, 특허출원번호10-2015-0113997, 2015.

2) D. H. Park, “Power transmission device provided with more than two piston and method of determining return spring force in the same”, US Patent Application No. 14/450460, 2014.
