*** 정회원 : 아주대학교 NCW공학과 박사과정
*** 준회원 : 아주대학교 전자공학과 석사과정
*** 종신회원 : 아주대학교 전자공학과 교수 (교신저자, [email protected])
접수일자 : 2010. 11. 23 심사완료일자 : 2010. 12. 20
선희갑* · 박영준** · 김영길***
Signal Processing Module Development for specialized Underwater Acoustic Communication Modem
Hee-Gab Sun* · Young-Joon Park** · Young-Kil Kim***
요 약
기존의 수중음향통신모뎀은 상용 제품들을 기반으로 개발되어 수중음향통신모뎀의 기능 및 성능 구현은 가능 하지만 개발 시스템을 제품화하기에는 시스템의 크기나 개발 비용 등에서 단일 플랫폼으로의 시스템 구현이 필수 적으로 요구되었다. 따라서 본 논문에서는 수중음향통신모뎀의 단일 하드웨어 플랫폼을 구현함에 있어 중요한 역 할을 하는 신호처리 모듈을 TigerSHARC DSP 프로세서를 이용하여 설계 및 구현하고자 한다.
ABSTRACT
The existing underwater acoustic communications modem is developing based on commercial products, so it is possible on functionality and performance of underwater acoustic communications modem implementation. But the production of development system is required to single platform system implementation at the system's size and cost. So this paper designs and implements the signal processing module as an important role to single hardware platform production of underwater acoustic communication modem by using TigerSHARC DSP processor.
키워드
수중음향통신, 신호처리, DSP, TigerSHARC, 하드웨어 플랫폼
Key word
Underwater Acoustic Communication, Digital Processing, DSP, TigerSHARC, Hardware Platform
Ⅰ. 서 론
지금까지 수중에서의 통신은 전파의 수중에서 흡수 및 산란되기 쉽고 전달 손실이 크기 때문에 지상에서처 럼 일반적인 방법에 의한 무선통신이 불가능하여 오직 음파에 의한 데이터 통신만이 가능하였다. 수중에서의 음파는 그 속도가 전파에 비해 매우 느려 데이터 전송 지 연 시간이 길고 대역폭이 한정되어 있어 전송 속도가 낮 다는 특징이 있다. 그럼에도 수중무선통신 기술은 음파 를 이용하여 수중에서도 자유롭게 디지털 데이터를 송 수신할 수 있는 해양개발 및 해양방위에 필요한 전략적 기술이다.[1]
하지만 기존에 개발된 수중음향통신모뎀은 상용 DSP 시스템을 기반으로 수중음향통신모뎀의 센서부를 제외한 모든 통신 기능모듈을 소프트웨어적으로 처리 하고 있으며, 수중음향통신모뎀의 다양한 환경에 따른 기능 구현 연구를 중점으로 개발되어 있다. 그러나 상용 제품을 기반으로 개발되었기 때문에 수중음향통신모뎀 의 기능 및 성능 구현은 가능하지만 개발 시스템을 제품 화하기에는 시스템의 크기나 개발 비용 등에서 단일 플 랫폼으로의 시스템 구현이 필수적으로 요구된다.
이에, 본 논문에서는 신호처리를 위해 아날로그 디 바이스 사의 TigerSHARC 프로세서를 사용하고, Tiger SHARC 프로세서에 부족한 peripheral 과 ADC를 위해 텍사스 인스트루먼트 사의 TMS320F28335 프로세서 를 사용했으며, 이 두 DSP 프로세서 간에 데이터를 주 고받기 위해 DPRAM(Dual Port RAM) 을 사용하여 수 중음향통신모뎀의 신호처리 모듈을 설계 및 구현하고 자 한다.
Ⅱ. 기존 연구들
2.1. 기존 수중무선통신모뎀
기존에 개발된 수중무선통신모뎀은 상용화된 DSP 시스템을 이용하여 구성되었다. 크게 PCI 기반의 상 용 제품인 DSP 보드와 A/D 보드, D/A 보드, PC 부분 으로 구성되어 있다. 센서를 통해 받은 데이터는 A/D 보드를 통해 아날로그 값에서 디지털 값으로 변환되 고, 이는 DSP 보드를 통해 계산 및 처리되고, PC 부분
에서 해당 결과값을 보여주었다.[2] 또한 PC 부분에서 보낸 데이터는 DSP 보드 및 D/A 보드를 거쳐 모듈레 이션 되어 다른 수중무선통신모뎀으로 전송된다. 기 존의 수중무선통신모뎀은 그림 1과 같은 전체 시스템 개요를 가진다.
그림 1. 기존 시스템의 개요도 Fig 1. Existing System Outline
또한 기존 수중무선통신모뎀의 DSP 보드는 4개의 DSP 프로세서를 가지고 있어 프로그램 소스도 4개의 DSP 프로세서에서 동시에 각각 다른 태스크들을 실행 할 수 있도록 그림 1에 보이는 여러 태스크들을 4개의 노 드로 묶어 실행시키며[3], 이를 위해 VSPWorks 라는 실 시간 운영체계를 사용하였다. 각 태스크들은 VSPWorks 에 의해 스케줄링 되어 실행된다.
2.2. TS-C43 DSP 보드
기존 수중무선통신모뎀에서 신호 처리를 담당하는 주요 부분이다. 그림 2와 같이 아날로그 디바이스 사의 ADSP- TS101S 프로세서 4개를 사용하였으며, PMC(PCI Mezzaine Card) 모듈 구조로 이루어져 있다. 매우 높은 속도의 데이터 입출력을 제공하고, 7 GFLOPs 이상의 성능을 낼 수 있다. 또한, 클러스터 아키텍처와 빠른 공 유 메모리 구조로 인해 차세대 통신 및 실시간 영상 처 리에 이상적이며, 자일링스 사의 Virtex-II FPGA 를 포 함하여 개발자에게 FPDP (Front Panel Data Port), LVDS(Low-Voltage Differential Signaling), 채널 링크나 다른 디지털 인터페이스를 위해 주문 제작된 빠른 데이 터 포트에 사용되어질 수 있는 추가적인 프로세싱 소스 를 제공한다.
그림 2. TS-C43 DSP 보드 블록 다이어그램 Fig 2. Block Diagram of TS-C43 DSP Board
2.3. PMC-ADADIO A/D 보드
12채널 PMC-ADADIO 아날로그 I/O 보드는 고해상 도 16비트 아날로그 입력과 고밀도 단일 너비의 PMC 모듈의 출력 자원을 제공한다. 8개의 아날로그 입력 채 널은 동시에 샘플링 되며, 서로 다른 입력 또는 싱글-엔 디드 입력으로 소프트웨어적으로 설정되어진다. 입력 은 연속적으로 샘플링 되거나 버스트 샘플링 될 수 있 고, FIFO 버퍼에 의해 제공된다. 4개의 아날로그 출력 채널은 독립적은 레지스터들을 통해 이용되고, 각각 동 기 또는 비동기식으로 업데이트 될 수 있다. 입력과 출 력은 ±10V, ±5V, ±2.5V 의 범위를 가진다. 디지털 포트 는 8개의 양방향 데이터 라인과 2개의 컨트롤 라인을 제 공한다.
그림 3. PMC-ADADIO A/D 보드 블록 다이어그램 Fig 3. Block Diagram of PMC-ADADIO A/D Board
2.4. PMC-16AO-12 D/A 보드
PMC-16AO-12 보드는 PCI 버스를 위한 고속의 아날 로그 출력이 가능한 단일 너비 크기의 PMC 카드이다. 12 개의 16비트 아날로그 출력 채널은 ±10V, ±5V, ±2.5V 의 출력 범위를 제공하며, 채널 당 400 KSPS(Kilo-Sampling Per Second) 이상의 속도로 각각 동시에 또는 순차적으 로 측정되어질 수 있다. PCI 인터페이스 어댑터는 플러 그 앤 플레이를 제공한다.
그림 4. PMC-16AO-12 D/A 보드 블록 다이어그램 Fig 4. Block Diagram of PMC-16AO-12 D/A Board
2. 5. VSPWorks
DSP 보드 내에서 태스크들을 스케줄링하고 실행시 키기 위한 실시간 운용체계이다. VSPWorks 는 멀티프로 세서 개발 환경, 유저 태스크들에 대한 프로파일링, 어플 리케이션 개념에서 필요로 하는 여러 신호의 생성, 외부 와의 인터페이스 용이성 등을 쉽고 이식성이 높게 하기 위한 실시간 운영체계이다.
그림 5. VSPWorks 멀티-레이어 구조 Fig 5. VSPWorks Multi-layered Architecture
진정한 의미의 이종 병렬 시스템을 위한 실시간 시스 템 개발환경으로, 특히 순차성을 내제한 시스템 엔지니 어가 병렬성을 내재한 프로세서 및 시스템을 위한 설계 를 용이하게 하기 위하여 VSP(Virtual Single Processor) 개념을 도입하였다. 시스템 컨피규레이션과 태스크 코 드를 분리함으로써, 하드웨어 사양이 변하더라도 소스 코드의 변경 없이 어플리케이션을 수행할 수 있도록 하 였다.
Ⅲ. 신규 시스템 구성
그림 6은 신규 구현한 신호처리모듈의 하드웨어 블록 도이다. 구현 플랫폼에 사용한 프로세서는 TigerSHARC 프로세서 중 ADSP-TS201S 프로세서를 실제 신호처리 를 위해 사용하였고, ADSP-TS201S 프로세서에 부족한 peripheral 과 ADC를 위해 TMS320F28335 프로세서를 사용하였으며, 두 DSP 프로세서 간의 데이터 통신을 위 하여 중간에 DPRAM 을 배치하였다.[4]
또한 ADSP-TS201S 프로세서를 위한 메모리로 128 MByte 의 SDRAM 과 사용자 프로그램을 위한 FLASH Memory 를 구성하였다. 센서 쪽에서 입력되는 아날로그 신호를 디지털 신호로 변환한 ADC 는 TMS320F28335 프로세서에 내장되어 있는 ADC 를 사용하였으며, 디지 털 신호를 아날로그 신호로 변환하여 센서 쪽으로 전달 할 DAC 를 따로 구성하였다.
그림 6. 신규 신호처리 모듈의 하드웨어 블록도 Fig 6. Hardware Block Diagram of New Signal
Processing Module
3.1. ADSP-TS201S
신규 시스템은 표 1에서 보는 것과 같이 기존 수중음 향통신모뎀에 사용하였던 ADSP-TS101S 프로세서보다
2배의 클럭 스피드와 성능을 가지는 ADSP-TS201S 프로 세서를 사용하였다. 따라서 기존에는 4개의 ADSP- TS101S 프로세서를 사용하였으나 신규 시스템에서는 2 개의 ADSP-TS201S 프로세서를 사용하여 시스템의 성 능은 유지하면서 그 크기를 줄일 수 있다.
표 1. ADSP-TS201S 와 ADSP-101S 비교 Table 1. Comparison between ADSP-TS201S and
ADSP-TS101S
Spec. ADSP-TS101S ADSP-TS210S
Performance
300 MHz Clock Speed
600 MHz Clock Speed 1.8 GFLOPS 3.6 GFLOPS 3.3V External
Supply Voltage
2.5V External Supply Voltage
Feature
Dual-computation blocks
(ALU, multiplier, shifter, CLU, register file) - Floating Point 연산
Dual-computation blocks
(ALU, multiplier, shifter, CLU, register file) - Floating Point 연산 Dual-integer
ALUs
Dual-integer ALUs Memory 6 Mbit on-chip
Memory
24 Mbit on-chip Memory Peripheral 4 Link Ports,
External Port
4 Link Ports, External Port Company Analog Device,
Inc.
Analog Device, Inc.
ADSP-TS201S 프로세서는 큰 신호 처리 태스크들과 통신기반 시설에 최적화된 매우 우수한 성능을 가지는 정적 슈퍼스칼라 프로세서이며, 디지털신호처리기 성 능의 새로운 표준을 설정하기 위해 이중 계산 블록과 함 께 매우 큰 메모리 크기를 가진다. 정적 슈퍼스칼라 구조 로 각 사이클 당 4개의 인스트럭션을 수행하는데 이는 24개의 고정소수점 연산이나 6개의 부동소수점 연산 성 능을 가진다.
3.2. TMS320F28335
ADSP-TS201S 프로세서에 부족한 peripheral 을 보완 하고, ADC 를 위해 다양한 peripheral 과 고성능 ADC 를 가지는 TMS320F28335 프로세서를 사용하였다. 그림 7
에서 보는 것과 같이 TMS320F28335 프로세서는 SPI, I2C, RS232, RS422, CAN 등의 다양한 peripheral 을 가 진다.
TMS320F28335 프로세서는 고성능의 정적 CMOS 기 술을 적용한 32비트 CPU로 6채널의 DMA와 256K x 16 Flash, 34K x 16 SRAM, 16채널의 12비트 ADC, 4개의 16 비트 타이머를 가진다.

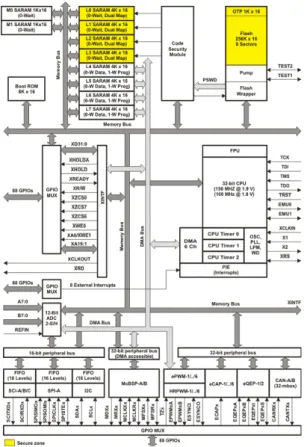

그림 7. TMS320F28335 기능별 블록 다이어그램 Fig 7. Functional Block Diagram of TMS320F28335
3.3. IDT70V28L
신호처리를 위한 ADSP-201S 프로세서와 peripheral 과 ADC를 담당하는 TMS320F28335 프로세서 사이에서 데이터를 주기 받기 위해 IDT70V28L DPRAM 을 사용 하였다. 빠른 속도의 64K x 16 Dual-Port Static RAM으로, 그림 6에서처럼 좌·우측에서 서로 독립적으로 데이터를 읽고 쓸 수 있다.
IDT70V28은 단독으로 1024 Kbit 의 Dual-Port RAM 또는 32비트나 그 이상의 워드 시스템의 마스터/슬레이 브로 결합된 Dual-Port RAM 으로 사용될 수 있도록 설계 되었다.
그림 8. IDT70V28L 기능별 블록 다이어그램 Fig 8. Functional Block Diagram of IDT70V28L
3. 4. 시스템 구현
시스템의 전체적인 구성은 그림 9의 블록 다이어그램 을 기반으로 설계되었다.
그림 9. 전체 회로의 블록 다이어그램 Fig 9. Block Diagram of Full Circuit
ADSP-TS201S 프로세서 관련 회로에는 입력 전압 3.3V를 기준으로, DSP 코어 쪽에 1.2V, DSP 입출력 쪽에 2.5V, DRAM 쪽에 1.6V 등의 전압이 사용되었다. 2개의
ADSP-TS201S 프로세서 중 하나의 Default ID 를 0으로 설정하여 메인으로 설정하였으며, 다른 하나는 Default ID 를 1로 설정하여 서브로 설정하였다. 각각 FLASH와 SDRAM에 연결하였고, JTAG 에뮬레이터를 사용하여 프로그래밍 및 디버깅을 할 수 있도록 구성하였으며, 2 개의 ADSP-TS201S 프로세서 간의 링크 포트를 연결하 였다.[5] DSP에 공급되는 클럭은 600MHz 로 설정하였 으며, DSP 자체에 외부 통신 peripheral 이 없으므로 LED 를 배치하여 디버깅 시 사용하도록 하였다.
TMS320F28335 프로세서 관련 회로에는 프로그래밍 및 디버깅을 위해 JTAG 을 연결하였고, 디버깅을 위해 외부와 시리얼 통신을 할 수 있는 포트와 LED를 배치하 였다. 외부의 센서 모듈과도 연결할 수 있도록 백 플레인 쪽에 커넥터를 설계하였다.
DPRAM은 3부분으로 나누어 ADSP-TS201S 프로세 서 측에서 쓰는 부분, TMS320F28335 프로세서 측에서 쓰는 부분, DPRAM 의 현재 상태를 나타내는 부분으 로 각각 사용하도록 하였다.[6] 또한 ADSP-TS201S 프 로세서 측과 TMS320F28335 프로세서 측의 IRQ 와 FLAG 를 각각 연결하여 각 프로세서에서 DPRAM 에 데이터를 쓰고 그 여부를 서로 알려줄 수 있도록 설계 하였다.
Ⅳ. 결 론
구현 시스템을 이용한 테스트는 임의의 데이터 값을 구현 시스템에 입력하고 각 태스크 별로 데이터를 처리 하는데 걸리는 연산시간을 측정하였다.
표 2. 태스크 별 연산시간 Table 2. Individual Task Operation Time
Task 기존 플랫폼 신규 플랫폼
down 180.3 ms 17.3 ms
sync 5 ms 2.68 ms
beamf 13 ms 11.3 ms
equal 60 ms 8.24 ms
integra 1.6 ms 320 us
viterbi 44 ms 17 ms
각 태스크 별 연산시간은 표 2와 같으며, 이는 기존 수 중음향통신모뎀의 연산시간과 비교하였을 때 훨씬 빠 른 시간 내에 데이터를 처리하는 것을 알 수 있다.
본 논문에서 구현된 수중음향통신모뎀의 신호처리 모듈은 기존의 수중음향통신모뎀에 비해 작은 크기에 도 불구하고 뛰어난 연산능력을 가지므로 앞으로 수중 음향통신 분야에 널리 사용될 수 있을 것으로 기대된다.
지금까지 본 논문에서 제시한 하드웨어와 실험 결과를 토대로 더욱 최적화된 프로그래밍 및 하드웨어를 구축 한다면 앞으로도 지속적으로 연구될 수중음향통신 분 야에 빠질 수 없는 신호처리모듈 개발 및 통합 수중음향 통신모뎀 개발의 기초가 될 것이다.
참고문헌
[ 1 ] Xavier Lurton, “An Introduction to Underwater Acoustics”, Springer, Dec. 2006
[ 2 ] 백혁, 박종원, 임용곤, “천해역에서의 실시간 수중 데이터 통신 시스템 구현”, 한국해양정보통신학회 종합학술대회, Vol.11, No.1, pp.754-757, 2007 [ 3 ] 조혁, “수중음향을 이용한 음성 및 데이터통신과
위치표시 시스템에 관한 연구”, 아주대학교 석사 논문, 2003
[ 4 ] 변무광, 박성준, “수중 센서네트워크를 위한 초음 파 통신 모뎀 설계 및 구현”, 한국통신학회논문지,
‘09-06 Vol.34, No.6, pp.437-444, 2009
[ 5 ] 박종원, 최영철, 이덕환, 김시문, 김승근, 임용곤,
“수중 음향 디지털 송수신기의 DSP 구현 및 실험적 고찰”, 한국해양정보통신학회 종합학술대회 논문 집, Vol.7, No.2, 2003
[ 6 ] 한정우, “고속데이터 전송을 위한 수중 음향 통신 시스템에 관한 연구”, 한국해양대학교 석사 논문, 2009
