※'안전을위한주의사항'은제품을안전하고올바르게사용하여사고나위험을미리
막기위한것이므로반드시지켜주십시오.
※주의사항은'경고'와'주의'의두가지로구분되어있으며'경고'와'주의'의의미는
다음과같습니다.
안전을 위한 주의사항
정격/성능 경보 출력 동작 설명
외형 치수도
명칭 기능 설명
취급 시 주의사항 입력사양 및 사용 레인지
출하시 초기 설정 사양 접속도
경보 옵션 설명
설정 2그룹 설명
설정 3그룹 설명
기호 동작명칭 기능설명
AL-A 일반경보 표준형으로옵션이첨가되지않은일반경보동작 AL-B 경보유지 경보출력의동작시한번출력되면계속ON상태유지 AL-C 대기경보 초기동작(첫번째목표치까지도달)시에는출력하지않음 AL-D 경보유지,대기경보 경보유지동작과대기경보동작을동시에행함
전체 파라메타(Parameter)의 구성
설정 1그룹 설명
4-ø4.0 전면부
(단위:mm)
KeyTouch
KeyTouch 설정 1그룹
※설정2그룹/설정3그룹진입상태에서 Key를5초이상누르면
Run모드로복귀합니다.
※각설정그룹진행중약90초동안Key조작이없으면Run모드로
복귀합니다.
타이머기능의사용여부를선택하는모드입니다.
0:타이머기능사용안함,1:설정시간종료후출력차단 2:설정시간종료후출력동작(예약기능)
※각설정모드에서 + Key를5초간누르면Run모드로복귀합니다.
※각 모드의 설정 방법은 Key를 누르면 SV 표시부가 점멸합니다. 이 때 , Key로 설정을 한 후에
Key를누르면설정치가변경되며,다시 Key를누르면다음의모드가표시됩니다.
※각설정모드에서90초간Key입력이없으면Run모드로복귀합니다.
타이머기능사용시사용시간을설정하는모드입니다.
설정범위는0.1~999.9이며,단위는시간입니다.
※StSP설정모드에서"0"을선택하면,이모드는표시되지않습니다.
설정3그룹의EV-2에설정한경보동작의온도를설정하는모드로설정
범위는온도센서별사용레인지이내입니다.단,EV-2의경보동작을
AL-0을선택하면이모드는표시되지않습니다.
설정3그룹의EV-1에설정한경보동작의온도를설정하는모드로설정
범위는온도센서별사용레인지이내입니다.단,EV-1의경보동작을
AL-0을선택하면이모드는표시되지않습니다.
설정온도(SV)를설정하는모드이며,설정범위는온도센서별사용레인 지이내입니다.
Autotuning의실행여부를설정하는모드입니다.
ON을선택하면AT기능을수행합니다.
이때,전면PCB의LED3가프리카를합니다.
비례제어(P)의비례대폭을설정하는모드입니다.설정범위0.0~100.0%
이며,P값을"0.0"으로설정하면ON/OFF제어로동작합니다.
적분시간을설정하는모드입니다.I값을"0"으로설정하면적분동작은
Off합니다.설정범위는0~3600초입니다.
미분시간을설정하는모드입니다.d값을"0"으로설정하면미분동작은
Off합니다.설정범위는0~3600초입니다.
제어주기를설정하는모드입니다.설정범위는1~120초입니다.
비례제어단독으로사용시발생하는정상편차를보상하는모드입니다.
설정범위는0.0~100.0%입니다.
ON/OFF제어로사용시조절감도를설정하는모드입니다.
설정범위는1~100℃입니다.(소수점형은0.1~100.0℃)
※SSR구동출력일경우설정2그룹의제어주기(t)는2로출하됩니다.
※ON/OFF제어로사용시P모드와HyS모드이외에는나타나지않습니다.
※P,PI,PD,PID제어를사용시HyS모드는나타나지않습니다.
※각설정모드마다표시된값은제품출하시초기설정사항입니다.
※각모드진입상태에서 Key를5초간누르면RUN모드로복귀합니다.
※전송출력형제품에서는파라메타진입이불가합니다.
입력종류 디스플레이 사용레인지℃ 사용레인지℉
K(CA)
KCA
-100~1300℃ -148~2372℉J(IC)
JIC
0~800℃ 32~1472℉JPtH
JPT.H
0~500℃ 32~932℉JPtL
JPT.L
-199.9~199.9℃ -199.9~392.0℉DPtH
DPT.H
0~500℃ 32~932℉DPtL
DPT.L
-199.9~199.9℃ -199.9~392.0℉IN-T KCA H-SC 400
L-SC 0
UNIT ?0
IN-B 0
PIDT 2
EV-1 AL-1 AL-T AL-2 EV-2 AL-4
LOC OFF
C-SV 0
EV-1 10
EV-2 10
STSP 0
AT OFF
P 3.0
I 0
D 0
T 20
REST 0.0
※설정모드로진입하였을때소수점이표시될수도있는데,이는온도센서의선택에따라표기되는
것으로기능선택에영향을미치지는않습니다.
※각설정모드마다표시된값은제품출하시초기설정사양입니다.
※전송출력형제품에서는파라메타진입이불가합니다.
MD현재온도와
설정값이표시된
상태(Run)에서
key를누릅 니다.
※ 본 취급설명서에 기재된 사양, 외형치수 등은 제품의 개선을 위하여 예고없이 변경되거나 일부 모델 이 단종 될 수 있습니다.
※반드시 취급설명서 및 기술해설(카탈로그, 홈페이지)의 주의사항을 지키십시오.
PV표시부에는
"C-SV"가표시
되고,SV표시부에 는"0"이표시됩니 다.이때 Key 를누릅니다.
SV표시부는100자 리가점멸합니다.
100℃를설정해야
하므로 Key를2 번눌러설정할행 으로이동합니다.
Key를눌러102 자리를"1"로변경 한후 Key를누 릅니다.
설정치(C-SV)의
설정이되었으므로
다시 Key를누 르면다음설정모드 (EV-1)로이동합니 다.
※설정온도(C-SV)설정예:설정온도를100℃로설정하는순서를예를들어표시하였습니다.
설정 2그룹 설정 3그룹
Key를5초간누른다 + (S4)5초 제어부
4-ø4.0 78
4 4
65
60 4
4 60
■설정1그룹 ■설정2그룹 ■설정3그룹
※제품과취급설명서에표시된그림기호의의미는다음과같습니다.
는특정조건하에서위험이발생할우려가있으므로주의하라는기호입니다.
경 고
주 의

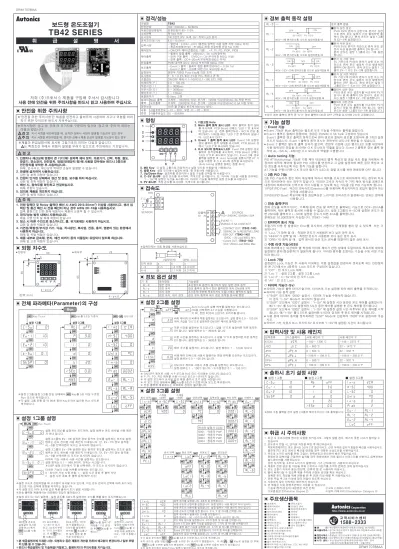

취 급 설 명 서
저희(주)오토닉스제품을구입해주셔서감사합니다.
사용 전에 안전을 위한 주의사항을 반드시 읽고 사용하여 주십시오.
경 고
지시사항을위반하였을때,심각한상해나사망이발생할가능성이있는경우주 의
지시사항을위반하였을때,경미한상해나제품손상이발생할가능성이있는경우주요생산품목
보드형 온도조절기
TB42 SERIES
모델명 TB42
전원전압 100-240VACᜠ50/60Hz 허용전압변동범위 전원전압의90~110%
소비전력 약5VA이하
표시방식 7세그먼트(PV:녹색,SV:적색)LED방식 문자크기(W×H) 8.0×10.0mm
입력사양 ᆞ열전대:K(CA),J(IC)(열전대입력단허용입력저항:100Ω이하) ᆞ측온저항체(RTD):Pt100Ω(허용선로저항선당5Ω이하) 제어방식 ᆞON/OFF제어(조절감도가변)ᆞP,PI,PD,PIDF,PIDS 제어출력 ᆞ릴레이접점출력:250VACᜠ3A1a(저항부하)
ᆞSSR구동출력:12VDCᜡ±3V(부하저항600Ω이상) ᆞ전류출력:DC4-20mA(부하저항600Ω이하) 전송출력 PV에대하여DC4-20mA부하저항600Ω이하 보조출력 ᆞEvent1출력:릴레이접점출력(250VACᜠ0.5A1a)
ᆞEvent2출력:LED에의한O.K모니터링표시 설정방식 전면부기판의PushKey에의한조작 표시정도 F·S±0.3%또는3℃중어느쪽이나큰쪽 조절감도 ON/OFF제어시1~100℃(0.1~100.0℃)가변 비례대폭(P) 0.0~100.0%
적분시간(I) 0~3600sec 미분시간(D) 0~3600sec 제어주기(T) 1~120sec 샘플링주기 0.5sec고정 릴레이
출력
Main출력 기계적:1000만회이상,전기적:10만회이상(250VAC3A저항부하) 보조출력 기계적:2000만회이상,전기적:20만회이상(250VAC0.5A저항부하) 정전보상 10년(불휘발성반도체Memory방식)
내환 경성
사용주위온도 -10~50℃,보존시:-20~60℃
사용주위습도 35~85%RH
AL-0- 경보출력없음.
AL-1
※EV-1에편차온도를10℃로설정하였을때
■편차상한경보
PV와 SV의 편차가 상한으로 편차가 상한 으로 편차 온도 설정치 이상 발생하면 출 력이ON합니다.편차온도는설정1그룹 의EV-1에설정합니다.
AL-2
※EV-1에편차온도를10℃로설정하였을때
■편차하한경보
PV와SV의편차가하한으로편차온도설 정치이상발생하면출력이ON합니다.
편차 온도는 설정 1그룹의 EV-1에 설정 합니다.
AL-3
※EV-1(EV-2)에편차온도를10℃로설정하였을때
■편차상.하한경보
SV기준으로PV와의편차가상한또는하 한으로 편차 온도 설정치 이상 발생하면
출력이ON합니다.편차온도는설정1그 룹의EV-1또는EV-2에설정합니다.
AL-4
※EV-1(EV-2)에편차온도를10℃로설정하였을때
■편차상.하한역경보
SV기준으로PV와의편차가상한또는하 한으로 편차 온도 설정치 이상 발생하면
출력이 OFF 합니다. 편차 온도는 설정 1 그룹의EV-1또는EV-2에설정합니다.
AL-5
※EV-1에편차온도를110℃로설정하였을때
■절대치상한경보
PV와 경보 온도 설정치를 비교하여 PV가
같거나클때출력이ON합니다.경보온 도는설정1그룹의EV-1에설정합니다.
AL-6
※EV-1에경보온도를90℃로설정하였을때
■절대치하한경보
PV와 경보 온도 설정치를 비교하여 PV가
같거나 작을 때 출력이 ON 합니다. 경보
온도는설정1그룹의EV-1에설정합니다.
1. 기판고정 Hole
2. Main 출력 동작 표시 LED:제어출력의동작상태 를표시하며,PCBBoard상에는"LED1"로표시되 어있습니다.단,전류출력(TB42-14C)과전송출 력(TB42-14N)일때는"LED1"은동작하지않습니 다.(LED표시OFF)
3. Event 1 출력 동작 표시 LED: Event 1에 설정된
경보출력의동작상태를표시하며,PCBBoard상 에서"LED2"로표시되어있습니다.
4. O.K 모니터 동작표시 LED:Event2에설정된경보
출력의 동작상태를 표시하며, PCB Board 상에는
"LED 3"으로 표시되어 있습니다. Event 2에 경보
출력을설정한후Autotuning을실행시키면AT기 능을수행한후O.K모니터동작을표시합니다.
(Autotuning실행중일때는점멸표시)
※상기경보출력의동작중"b"는경보출력의ON과OFF간격을표시하며2℃로고정합니다.
Event 기능
Event기능은Main출력과는별도로보조기능을수행하는출력을말합니다.
Event1출력은릴레이접점이며,접점은250VAC0.5A1a로구성되어있습니다.
Event1출력은경보출력의동작으로써편차경보와절대치경보를포함하여총7개의설정
모드가있습니다.Event1출력의동작표시는전면부의LED2로확인할수있습니다.
Event2출력은별도로출력단자가없으며,전면부기판에LED램프(LED3)를내장하여
사용범위내의진입을표시하는O.K모니터의역할을합니다.Event2출력은경보출력동 작의AL-3과AL-4에서만O.K모니터의역할을수행합니다.
Auto tuning 기능
PIDAT(Autotuning)기능은각종제어대상체의열적특성과열응답속도등을자체에서측 정하여최적의제어에필요한PID시정수를연산하고그값을설정하여빠른응답특성과고 안정도를유지하도록하는동작기능을말합니다.
AT기능을수행시키면O.K모니터램프가(LED3)점멸표시를하며완료되면OFF합니다.
2중 PID 기능
2중PID기능이라함은제어대상체에따라서제어를고속으로제어하여야하는경우와저속 으로제어하여야하는경우가있습니다.이러한고속과저속의두가지제어방식을공용으로
내장하여파라미터로선택으로각각사용할수있도록하는기능을2중PID기능이라합니다.
1)PIDF(PIDFast):약간의오버슈트(Overshoot)를허용하며목표치까지의응답이빨라야하는
경우에사용합니다.
2)PIDS(PIDSlow):목표치에대한응답특성은느리지만오버슈트가발생해서는안되는경우에
사용합니다.
전송 출력(PV)
현재온도를외부기기(PC,기록계)등에전송할목적으로출력되는기능으로DC4-20mA를
출력하며,제어출력과동시에사용할수없습니다.설정3그룹의H-SC에설정된온도가되 면20mA를출력하고L-SC에설정된온도가되면4mA를출력합니다.
분해능은16,000등분이가능합니다.(TB42-14N) ERROR 표시 기능
조절기의사용중발생되는Error를표시하여사용자가문제점을빨리알수있도록하는기 능입니다.
1)"LLLL"가깜빡일때:측정한온도가사용범위보다낮은경우표시.
2)"HHHH"가깜빡일때:측정한온도가사용범위보다높은경우표시.
3)"OPEn"이깜빡일때:입력센서의단선또는센서를연결하지않은상태표시.
수동 리셋 기능(rESt)
비례제어에서는대상체의열특성에의하여제어가안정상태에도달하여도목표치에대하여
일정량의편차(정상편차)가발생하게됩니다.이러한편차를조정하는기능을수동리셋기능 이라합니다.
Lock 기능
설정값의Lock기능은주사용자이외에는각종설정값을변경하지못하도록하는안전장치 로본기기에서는4종류의Lock모드로구성되어있습니다.
1)"Off":전모드Lock해제.
2)"Loc1":설정2그룹,설정3그룹Lock.
3)"Loc2":C-SV이외전모드Lock.
4)"All":전모드Lock.
타이머 기능(t-Sv)
타이머기능은출력단자가없으며,타이머의기능설정에따라메인출력을조작합니다.
타이머기능동작설명
①"StSP"모드에서"0000"설정시:타이머기능을수행하지않습니다.
이경우"t-SV"Mode가표시되지않습니다.
②"StSP"모드에서"0001"설정시:"t-SV"에설정한시간동안만온도제어를실행합니다.
예)"t-SV"를5.0으로설정하면5시간동안제어를실행한후온도제어를중지합니다.
③"StSP"모드에서"0002"설정시:"t-SV"에설정한설정시간이후부터온도제어를시작 합니다.예)"t-SV"를5.0으로설정하면5시간이경과된후온도제어를시작합니다.
사용중에타이머동작을정지하려면"StSP"Mode로진입하여"0000"으로설정하여주십 시오.
타이머기능사용시Run모드의SV표시부에"t-SV"에설정된시간이표시됩니다.
9
8 1
2 3 4
5
6 7
5. MD Key:각설정그룹으로진입하거나설정모드로이동할때사용합니다.
6. 방향 Key:설정모드에서설정치변경,행이동시에사용합니다.
7. Up/Down Key:설정치를변경하거나설정기능를선택할때사용합니다.
8. C-SV 표시부:설정온도를표시하며,적색으로표시됩니다.단,타이머기능을사용할경우에는
"t-SV"에설정된시간을표시합니다.타이머기능을해제하면설정온도를표시합니다.
9. PV 표시부:측정온도를표시하며,녹색으로표시됩니다.
C-SV 0 AT OFF I-NT
ㅁAT
P 3.0
I 0
D 0
T 20
REST 0.0
HYS 2
OFF ON
K CA
EV-1 10 P 3.0 H-SC 400
EV-2 10 I 0 L-SC 0
T-SV 0.1 D 0 UNIT ?C
STSP 0 T 20 IN-B 0
RSET 0.0 PIDT 0002
HYS 2 EV-1 AL-1
AL-T AL-A EV-2 AL-S LOC OFF
Run
RUN
C-SV 0 EV-1 10 EV-2 10 T-SV 0.1 STSP 0
SOURCE 100-240VAC50/60Hz5VA 입출력
단자 RTD
A 1 2 3
9 8 7 6 5 4 T.C
SENSOR B B'
EVENT1:
250VAC0.5ACONTACT ᆞCONTACTOUT:(TB42-14R)
250VAC3A1aRESISTIVELOAD ᆞSSROUT:(TB42-14S)
12VDC±3VLoad600ΩMin.
ᆞCurrentOUT:(TB42-14C) DC4-20mALoad600ΩMax.
센서선택
센서선택 잠금장치 이벤트2 경보옵션
단위선택 스케일
(상한) 스케일 입력보정 PID선택
(하한) 이벤트1
IN-T KCA JIC JPT.H JPT.L PT .H PT.L
H-SC 400
L-SC 0
UNIT
?C
?F
IN-B 0
PIDT 0001 0002 0003 0004
EV-1 AL-0 AL-1 AL-2 AL-3 AL-4 AL-5 AL-6 EV-2
AL-0 AL-3 AL-4
AL-T AL-A AL-B AL-C AL-D LOC
OFF LOC1 LOC2 ALL IN-T
PIdt의설정시Code 0001:역동작PIdF
0002:역동작PIdS 0003:정동작PIdF
0004:정동작PIdS
IN-T KCA 입력센서를설정합니다.6종류중선택합니다.
H-SC 400 사용온도의상한치를설정합니다.설정범위는사용레인지이내입니다.
L-SC 0 사용온도의하한치를설정합니다.설정범위는사용레인지이내입니다.
UNIT ?0 사용온도의단위를설정합니다.℃나℉중하나를선택합니다.
IN-B 0 입력센서에서발생하는오차를보정합니다.
설정범위는-50~50℃(소수점형은-50.0~50.0℃)입니다.
PIDT 2 PID제어방식을설정합니다.4가지종류중하나를선택합니다.
EV-1 AL-1 Event1의경보출력기능을설정합니다.7가지중하나를선택합니다.
AL-T AL-A 경보출력옵션기능을설정합니다.4가지중하나를선택합니다.
EV-2 AL-S Event2의경보기능을설정합니다.3가지중하나를선택합니다.
LOC OFF 설정치의잠금여부를설정합니다.4가지중하나를선택합니다.
OFF ON
SV100℃ PV110℃
ON b OFF
PV90℃ SV100℃
b b
ON OFF ON
PV90℃ PV110℃
b ON b
OFF OFF
PV90℃ SV100℃ PV110℃
b ON OFF
SV100℃ PV110℃
b
ON OFF
PV90℃ SV100℃
1. 인명이나 재산상에 영향이 큰 기기(예: 원자력 제어 장치, 의료기기, 선박, 차량, 철도, 항공기, 연소장치, 안전장치, 방범/방재장치 등)에 사용할 경우에는 반드시 2중으로 안전장치를 부착한 후 사용하십시오.
화재,인사사고,재산상의막대한손실이발생할수있습니다.
2. 판넬에 설치하여 사용하십시오.
감전및화재위험이있습니다.
3. 전원이 인가된 상태에서 결선 및 점검, 보수를 하지 마십시오.
감전및화재위험이있습니다.
4. 배선 시, 접속도를 확인하고 연결하십시오.
화재위험이있습니다.
5. 임의로 제품을 개조하지 마십시오.
감전및화재위험이있습니다.
1. 전원 입력단 및 Relay 출력단 배선 시 AWG 20(0.50mm2) 이상을 사용하시고, 센서 입 력단 및 통신 배선 시 전용 배선이 아닌 경우 AWG 28~16을 사용하십시오.
접촉불량으로인한화재위험이나제품이오동작할수있습니다.
2. 정격/성능 범위 내에서 사용하십시오.
제품수명단축및화재위험이있습니다.
3. 청소 시 마른 수건으로 청소하시고, 물, 유기용제는 사용하지 마십시오.
감전및화재위험이있습니다.
4. 가연성/폭발성/부식성 가스, 다습, 직사광선, 복사열, 진동, 충격, 염분이 있는 환경에서 사용하지 마십시오.
화재및폭발위험이있습니다.
5. 제품 내부로 금속체, 먼지, 배선 찌꺼기 등의 이물질이 유입되지 않도록 하십시오.
화재및고장위험이있습니다.
1.취급시주의사항에명기된사항을지키십시오.그렇지않을경우,예기치못한사고가일어날수
있습니다.
2.온도센서연결시,단자의극성을확인후배선하십시오.
측온저항체(RTD)온도센서는3선식으로결선하시고,선의두께와길이가동일한배선을사용하십시오.
열전대(TC)온도센서의배선을연장할경우규정된보상도선을사용하십시오.
3.유도성노이즈방지를위해고압선,전력선등과분리하여배선작업하십시오.
전원선과입력선을근접하여설치할경우전원선에는라인필터나바리스터를사용하고입력선에는
쉴드와이어를사용하십시오.
강한자기력및고주파노이즈가발생하는기기근처에서는사용하지마십시오.
4.제품의전원공급및차단을위해스위치나차단기를조작이편리한곳에설치하십시오.
5.온도조절기이외의용도(전압계,전류계등)로사용하지마십시오.
6.열이빠져나갈수있도록제품주위에규정된공간을확보하십시오.
정확한온도측정을위해전원을켠후20분이상예열후사용하십시오.
7.전원투입후2초이내에정격전압이되도록하십시오.
8.사용하지않는단자에는배선하지마십시오.
9.본제품은다음환경조건에서사용할수있습니다.
①실내(정격/성능의내환경성조건만족) ②고도2,000m이하
③오염등급2(PollutionDegree2) ④설치카테고리II(InstallationCategoryII)
■포토센서 ■온도조절기
■광화이버센서 ■온/습도센서
■도어센서 ■SSR/전력조정기
■도어사이드센서 ■카운터
■에리어센서 ■타이머
■근접센서 ■판넬메타
■압력센서 ■타코/스피드/펄스메타
■로터리엔코더 ■디스플레이유닛
■커넥터/소켓 ■센서컨트롤러
■스위칭모드파워서플라이
■제어용스위치/램프/부저
■I/O단자대/케이블
■스테핑모터&드라이버&컨트롤러
■그래픽/로직패널
■필드네트워크기기
■레이저마킹시스템(Fiber,CO2,Nd:YAG)
■레이저웰딩/커팅시스템
http://www.autonics.co.kr 고 객 서 비 스 센 터
1588-2333
■ 본 사 : 부산광역시해운대구반송로513번길18(석대동)
■ 서울사무소 : 경기도부천시원미구평천로655부천테크노파크402동
3/4층(약대동)
■ 천안사무소 : 충청남도천안시서북구한들1로95F동204호(백석동)
■ 대구사무소 : 대구광역시북구유통단지로8길66태영빌딩3층(산격동)
■ A / S 센 터 : 부산/경남/대구/경북/광주/전라/제주지역:본사
서울/경기/인천/충청/강원지역:서울사무소
DRW170788AA
DRW170788AA<압착단자>
a c b
단자번호 a b c
1~3 4~5 1.3이하 3.3이하 4~9 6 2.1이하 4.2이하 (단위:mm)
※압착단자는다음형상을사용하십시오.
