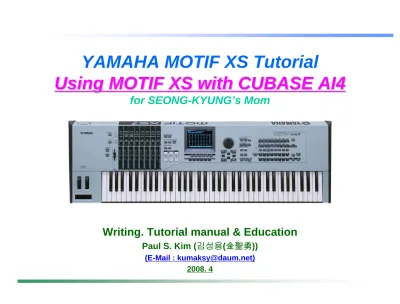

YAMAHA MOTIF XS Tutorial
Using MOTIF XS with CUBASE AI4 Using MOTIF XS with CUBASE AI4
for SEONG-KYUNG’s Mom
Writing. Tutorial manual & Education
Paul S. Kim (김성용(金聖勇))
- 2 -
CUBASE AI4 와 Moitf XS interface (1)
MOTIF XS 에서 USB-MIDI 를 사용하기 위한 SETUP --- 3
CUBASE AI4 MIDI Port 설정 (1) --- 3 CUBASE AI4 와 Moitf XS inteface (2)
CUBASE AI4 Remote Device 설정 --- 4 CUBASE AI4 와 Moitf XS inteface (3)
CUBASE AI4 VST Audio System 설정 --- 5 CUBASE AI4 와 Moitf XS inteface (4)
Studio Manager 설정 --- 6 CUBASE AI4 와 Moitf XS inteface (5)
Motif XS Editor 설정 (1) --- 7 CUBASE AI4 와 Moitf XS inteface (5)
Motif XS Editor 설정 (2) --- 8 CUBASE 에서 Project생성 (권장 사항) --- 9
Motif XS & Cubase AI4 연동방법 (1)
CUBASE AI4 와 Moitf XS interface (1)
MOTIF XS 에서 USB-MIDI 를 사용하기 위한 SETUP
9 1. MOTIF XSÆ UTILITY 버튼을 누른다 9 2. [F5] Control 을 누른다
9 3. [SF2] MIDI를 누른다.
9 4. SET MIDI IN/OUT = USB 로 설정 (MIDI)로 되어 있으면 일반 미디케이블 사용 9 5. STORE 버튼을 눌러설정 값을 내부 플래쉬 메모리에 저장
CUBASE AI4 MIDI Port 설정 (1)
9 MENU 에서 DEVICES 클릭 9 DEVICE SETUP 선택
9 MIDI 폴더에서 MIDI Port Setup을 하이라이트 한 후 아래 화면처럼 설정 9 YAMAHA MOTIF XS7 만 All Input으로 설정
- 4 -
CUBASE AI4 Remote Device 설정
9 Remote Device 폴더하이라이트
9 왼쪽 위 + 심벌을 클릭하고 YAMAHA MOTIF XS Device추가 9 MIDI Port를 YAMAHA MOTIF XS7-YAMAHA MOTIF XS7-22 로 IN/OUT 모두 설정
Motif XS & Cubase AI4 연동방법 (3)
CUBASE AI4 와 Moitf XS interface (3)
CUBASE AI4 VST Audio System 설정
9 연결하고자 하는 Audio system 이 있을 경우 연결 하면 됨
9 즉 Audio Interface Card를 사용해도 되고 외부 Recorder등과 연결하고자 하면 9 그 부분으로 설정하면 됨.
- 6 -
Studio Manager 설정
9 CUBASE의 Devices 에서 ÆStudio Manager 클릭 후 Studio Manager 창을 활성화 9 Studio Manager의 FILE 메뉴에서Æ Setup 클릭하면우측하단 화면처럼 됨
9 이때 MOTIFXS를 선택하고 ADD 버튼을 누른다.
9 Apply를 클릭하고 OK를 누른다.
Motif XS & Cubase AI4 연동방법 (5)
CUBASE AI4 와 Moitf XS interface (5)
Motif XS Editor 설정 (1)
9 Motif XS Editor를 실행 후Æ SETUP으로 들어가면 아래 화면과 같다 9 PORT1 Æ YAMAHA MOTIF XS7-1 [IN/OUT]
9 PORT4 Æ YAMAHA MOTIF XS7-4 [IN/OUT]
9 Auto Sync 는 PCÆ MOTIF XS, Sync할지 MOTIF XSÆ PC, Sync할지 설정
9 VOICE옵션을 끄는 이유는 USER1,USER2, USER3, USER Drum KIT Voice를 Reload 하기 때문에 [시간이 많이 소요] 되므로
9 KEYBOARD Velocity는 FREE로 하여야 피아노 등의 터치 감정을 표현할 수 있음
- 8 -
Motif XS Editor 설정 (2)
9 ONLINE / OFFLINE (아래 그림처럼 ONLINE이 활성화되면MOTIF XS와 잘 연결되었음) 9 BULK 옵션은 SETUPÆ AUTO SYNC에 세팅 되어 있는 값을 변경하지 않고 Data를 즉
시 Sync 시킬 때 사용 (CRTL+D)
Motif XS & Cubase AI4 연동방법 (6)
CUBASE 에서 Project생성
[권장사항]
CUBASE에서 File Æ New Project
9 NEW Project 선택 Æ EMPTY선택
9 마우스 우 클릭으로 ÆADD MIDI Tracks, or Audio Tracks
9 각각의 트랙에는All MIDI Inputs Æ Yamaha MOTIF XS7-1 로 할당
- 10 -
