급속시공을 위한 조립식 합성교각의 내진성능 평가

Seismic Performance of Prefabricated Composite Column for Accelerated Bridge Construction

이정우

·진원종

1

·조창빈

1

·곽종원

1

Jung-Woo Lee·Won-Jong Chin·Changbin Joh·Jong-Won Kwark

1. 서 론

도시형경전철 자기부상열차시스템의등장과노후 교체등으로인해기존도로상에교량을건설해야 요성이커지면서

,

최소한의건설공간과기간으로교량을 설하여시민불편과사회적비용을최소화 있는 교량 급속시공법개발에대한필요성도증대되었다

.

특히

,

차선감 교통지연에직접적인영향을주는교량하부구조인 각의효율적인 급속시공법개발이우선적으로필요하게 었다

.

교각의급속시공에는

,

다양한교각시스템이활용될 지만

,

일반적으로조립식 교각이가장 많이활용된다

.

조립 교각은공장에서미리제작한프리캐스트세그먼트를 장에서최소의공간과시간내에일체화하는것으로현장타 콘크리트교각에비해공간교통문제등을최소화 있고

,

품질을우수하게유지할있다

.

이런이유로

공성이우수하고

,

내진성능역시우수한프리캐스트콘크리 교각에대한시공 연구가선진국에서는활발하게

행되고있다

. Billington

(2004)

연구에서는비부착포스

트텐션방식으로지진손상을제어하기위한구조시스템을

안하였다

[1]. Ou

(2006)

수행한연구에서는 비부착

스트텐션을 가하는프리캐스트콘크리트세그먼트 교각 스템을제안하고교각의에너지흡수율을향상하기위하여 합면에 축방향주철근을다양한 방법을이용하여접합시키

시도를하였다

[2]. Yamashita

(2006)

지진하중에

복원능력이우수한비부착텐던을갖는프리캐스트교각 내진성능을평가하였다

[3]. Wang

(2008)

연성거동과 에너지소산능력을향상시키기위해접합부에부착철근을 입하여 성능을 평가하였다

[4].

국내에서도이런프리캐스트교각에대한연구가진행되

있다

.

김태훈

(2008)

연구에서는교각과기초

,

교각

교각의연결부에전단저항 연결체와프리스트레스긴장 재를동시에이용한구조시스템을제안하고 있다

[5].

김현호

(2007)

교각과기초

,

교각과교각의연결에 강관과

,

프리스트레스긴장재를동시에이용하는단면을제안하 교각의 내진성능을 평가하였다

[6].

논문에서는프리캐스트합성교각세그먼트를현장에서 기초부와 연결하여효율적인급속시공이가능하도록 로운조립식합성교각을제안하고자기부상열차선로시스템 대상으로상세설계를수행하였다

.

제안된프리캐스트

성교각은 보강재로철근대신에강관을사용하여 단면을 소화하였고

,

강관의기계적결합을통해세그먼트를연결하

모멘트

,

축력 전단력을효율적으로전달할있도록

하였다

(Fig. 1).

합성교각세그먼트를기초부와기계적으로

Abstract This paper investigates the seismic behavior of a prefabricated composite column which is made by onsite con- nection of precast composite column segments to accelerate bridge construction. Quasi-static cyclic loading tests were per- formed on three prefabricated composite columns with different connection details to find their seismic capacity. Test results show that the onsite connections remains in elastic range and no slip is observed as designed in spite of plastic hinge for- mation at the column. The test results also indicate that the prefabricated composite column has better overall seismic capacity compared to a conventional reinforced concrete column with seismic details.

Keywords : Accelerated bridge construction, Prefabricated composite column, Seismic capacity

초 록 이 논문에서는교량의 급속시공을 위하여 분절하여 제작된합성기둥을 현장에서연결하여 완성하는 조립식 합성교각의 내진거동을조사하였다

.

이를위해 서로다른 연결상세를 갖는

3

개의조립식 합성교각을 상으로 정적반복가력실험을 수행하였다

.

실험결과

,

조립식 합성교각에 소성힌지가 발생하여도 현장연결부는 성적으로 거동하였고 연결부의 상대변위도 발생하지 않았다

.

또한 조립식 합성교각의 전반적인 내진성능도 반적인 내진상세를 가진 콘크리트교각에 비해서 우수한 것으로 나타났다

.

주요어 : 급속시공

,

조립식합성교각

,

내진성능

교신저자 : 한국건설기술연구원 구조교량연구실 E-mail : [email protected]

1

한국건설기술연구원 구조교량연구실

(2)

연결하기위하여 기초부에앵커볼트를설치하였다

.

이러한 개념을바탕으로자기부상열차 선로시스템을대상으로 체적인설계를수행하여실험에사용될교각의단면과높이 결정하였다

(Fig. 2).

설계된조립식합성교각의시공성과내진성능을실험적으 검증하기위하여

,

설계된조립식합성교각을실제크기 제작하여조립한이를대상으로유사정적반복재하

(Quasi-Static Cyclic Loading Test)

수행하였다

.

실험 통해서 조립식합성교각의연성도와 에너지소산능력을 검증하였으며설계기준에서요구하는내진성능의만족여부 평가하였다

.

이와 함께

,

사용하중상태와극한변형 상태 에서의 연결부의 거동도 분석하였다

.

2. 실험개요

2.1 실험변수, 교각 제작 및 시공성

제안된조립식합성교각의현장작업을최소화하고합성교

시공성을 검증하기위하여 공장에서제작한조립식합성 교각세그먼트를실험동에서현장조건을고려하여조립하였

.

우선

,

공장에서앵커볼트

(anchor bolt)

연직도를고려

하여기초부에매립하여실험용기초부를완성하였다

(Fig 3a

& 3b).

이와함께

,

기초부와연결되는합성교각세그먼트를

보강재로 사용된강관하부에 베이스플레이트를용접연결 하여 제작하였다

(Fig. 3c & 3d).

이어 실험동에서세그먼트 베이스플레이트를이용하여기초부의앵커볼트에너트를 사용하여연결하였다

(Fig. 3e & 3f).

끝으로

,

기초부의블록

아웃에연속주철근을배근하고

(PCC-R & PCC-CR)

무수축

모르타르로 마감을 하였다

(Fig. 3g & 3h).

실험동에서소요된조립시간만을측정한결과평균

4

시간정도이므로

,

제안된조립식합성교각의기초부를제외 현장시공시간은교각 정도가 소요되는

RC

교각에비해매우우수한급속시공성능을갖는

으로 판단된다

.

2.2 실험 방법

조립식합성교각의내진성능을평가하기위하여준정적 복재하실험을 수행하였다

.

교각에서위험단면은일반적으로

1.0D ~ 1.5D(D:

교각 면지름

)

까지이므로기초와교각연결부로부터

1.0m

이내의

방향철근과강관앵커볼트에게이지를부착하여변형률 측정하였다

.

하중재하점의수평하중은가력기에설치된

로드셀에서측정하였고

,

수평변위는별도로설치된변위계 Table 1

Test specimen

Type Connections Segment Rebar

arrangement in blockout PCC-NR foundation +

column 4.55m -

PCC-R foundation +

column 4.55m H25

8@250mm PCC-CR foundation +

column + column 3.30m, 1.25m H25 8@250mm PCC : Prefabricated Composite Column,

NR: Non-Reinforced, R: Reinforced, CR: Connection & Reinforced

Fig. 1

Prefabricated composite column system

Fig. 2

Dimension of prefabricated composite columns (PCC-R)

(3)

이용해서 계측하였다

(Fig. 4, Fig. 5).

자중을모사한 연직하중은강봉과실험체상부에 설치된 가력기를사용하여도입되도록하였고

(Fig. 5),

자기부상열

차의상부하중인

1,800kN

변위와관계없이일정하게 용하도록 하였다

.

실험

,

횡방향하중은최대변위

±600mm

3,500kN

력기를 이용하여변위제어로재하하였다

.

변위제어방법은

Fig. 6

나타낸바와같이교각유효길이에대한드리프트

비율

(Drift Ratio)

로써 단계별로

2

회씩 반복재하하여

하중진폭에대한교각의거동특성의차이를살펴보았다

. Drift Ratio

기초상단에서가력지점높이인

3.55m

±0.25%,

±0.5%, ±1.0%, ±2.0%, ±3.0%, ±4.0%...

단계로 변위이력을 증가시켜 파괴 까지 도입하였다

.

3. 실험결과

3.1 하중-변위 거동

조립식합성교각의반복재하대표적인손상형태를

Fig.

7

나타내었다

.

실험체모두드리프트비율

(Drift Ratio) 2%

부근에서소성힌지가발생하였고

,

횡방향변위가커지

면서 합성교각하부강관 외벽의콘크리트가탈락한 성이서서히감소하다가

Drift Ratio 10%

부근에서강관이

좌굴하면서 급격한 강성 저하를 보였다

.

PCC-NR, PCC-R

PCC-CR

실험체의하중

-

변위이력곡

선을

Fig. 8

각각나타내었다

.

드리프트비율

10%

이르

전까지안정적이며우수한에너지소산능력을보이고있다

.

조립식 합성교각의포락곡선

(envelope curve)

Fig. 9

나타내었다

.

서로다른실험변수를갖는

PCC-NR, PCC-R

PCC-CR

모두 매우유사한거동을보였다

.

이는기초부

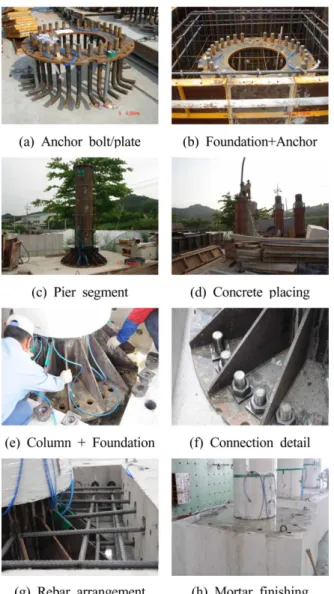

Fig. 3

Fabrication of prefabricated composited column

Fig. 4

Sensors configuration(unit : mm)

Fig. 5

Test setup

Fig. 6

Transverse repeated load method

(4)

록아웃의연속 주철근이없어도제안된 조립식합성교각의 연속성을유지할있다는점과합성교각세그먼트간의 결부가설계에서요구된역할을원활히수행할있다는

의미한다고판단된다

.

또한

PCC-CR

경우 드리프트비

11.91%

까지실험을수행하였지만무수축모르터로마감

처리한 연결부에서의 박리도 발생하지 않았다

.

Fig. 10

합성교각세그먼트 연결부볼트의변형률을

드리프트비율에따라나타낸것이고

, Fig. 11

기초부와 성교각 세그먼트를연결하는앵커볼트의하중

-

변형률이력

곡선을 나타낸것이다

. Fig. 10

Fig. 11

나타난 바와

연결부의변형률은사용하중은물론

,

극한하중하에 서도강재의 탄성한계 내에있다

.

또한

,

세그먼트 연결

부의경우

(Fig. 10),

드리프트비율

2%

이상에서는변위가

가해도변형률이변하지않았다

.

이로부터설계에서의도한 대로사용하중상태에서의 탄성거동 극한하중하에서도 합성교각하부에발생한소성힌지때문에

,

연결부는 받지 않는 것을 있다

.

Fig. 7

Damage feature of PCC-CR

Fig. 8

Load-displacement hysteresis

Fig. 9

Load-displacement envelope curve

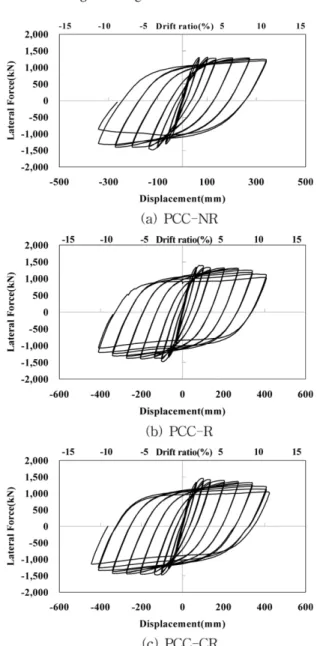

Fig. 10

Strain of anchor bolt by drift ratio(PCC-CR)

Fig. 11

Load-strain hysteresis(PCC-R)

(5)

Fig. 12

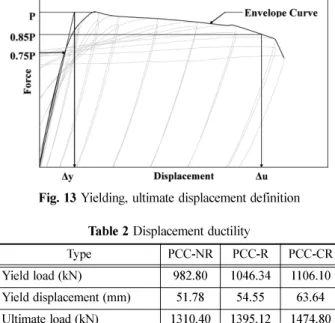

실험체의기초부의균열형상을 나타낸것이

.

전체적인 균열양상은모두유사하게나타났다

.

그러 기초부블록아웃에연속주철근을배근하지않은

PCC- NR

부재의경우무수축 모르타르를사용했음에도양생 수화열과건조수축에의해초기균열이발생하였다

.

문에 균열이 많이 발생하였다

.

따라서기초부에발생한균열은비록 구조적거동에는 영향을미치지않지만 내구성에악영향을 미치게되므

,

기초부블록아웃에균열방지를위해서적절한철근을 배근하는 것이 필요할 것으로 판단된다

.

3.2 변위연성도 평가

구조형식

,

교각길이

,

교각의구속조건에따른구조물의

성변형능력을 나타내는변위연성도는항복변위에대한 한변위의

(

µ

=

∆u

/

∆y

)

정의된다

.

연구에서는

Fig. 13

나타낸바와 같이하중

-

변위곡선상에서최대횡력 P

max

지나는수평선과원점에서P

max

75%

해당하는횡력

지나는직선과의교점을항복변위로결정하고

,

극한변위 하중

-

변위 곡선상에서 극한점 이후 하강 곡선상에서

0.85

P

max

때의 변위로 정의하였다

.[5]

변위연성도분석결과를

Table 2

나타내었다

.

여기서

중은항복변위와 극한변위에서의 값을각각나타낸것이

.

조립식합성교각실험체모두 변위연성도

6

이상의우수

값을나타내었다

.

기초부와합성교각세그먼트 연결 부의연속주철근배근유무는변위연성도에미치는영향이 미미하였고

,

합성교각세그먼트 연결부가있는

PCC-CR

경우에도합성교각이일체형인

PCC-R

변위연성도에서

차이가 없었다

.

일반적인

RC

교각의변위연성도는

5

에서

6

이내이며

,

진설계가

RC

교각의 경우요구변위연성도를

5

가정하

것을 감안할

[6],

제안된 조립식합성교각은내진설계

RC

교각에비해서우수한내진거동을보인다고

.

한편

,

극한변위에대한교각의유효높이의비로전체적인 변형능력을나타내는극한드리프트비율을기준으로보면 교각의변형성능은다소 차이를보인다

.

PCC-NR, PCC-

R

PCC-CR

극한드리프트비율은각각

9.56%, 10.31%

11.91%

PCC-R

기준으로블록아웃에주철근을배근

하지않은경우가

7%

작고

,

주철근을 배근하는교각간

결부가있는경우

16%

값을나타내었다

.

특이한점은

한변위가 경우는상대적으로 초기강성이작고항복변위 커서결국실험체모두비슷한변위연성도를갖는 으로나타났다

.

그러나실험체수가제한적이기때문에 러한거동의차이가실험체의상세때문인지콘크리트실험 체에서 흔히나타나는실험체간의 분산성때문인지를확인 하기 위해서는 추가적인 연구가 필요하다고 판단된다

.

3.3 에너지소산능력 평가

교각의에너지소산능력을분석하기위하여누적에너지 수량

(Cumulative energy absorption capacity)

분석하였으

, Fig. 14

같이하중

-

변위이력곡선의내부면적으로

의하였다

[7].

실험에서얻은조립식합성교각의누적에너지소산능력을

분석하여

Fig. 15

나타내었다

. PCC-R

PCC-NR

비교

Fig. 12

Cracks at blockout

Fig. 13

Yielding, ultimate displacement definition

Table 2

Displacement ductility

Type PCC-NR PCC-R PCC-CR

Yield load (kN) 982.80 1046.34 1106.10 Yield displacement (mm) 51.78 54.55 63.64 Ultimate load (kN) 1310.40 1395.12 1474.80 Ultimate displacement (mm) 339.29 365.91 422.73 Ultimate Drift ratio (%) 9.56 10.31 11.91 Displacement ductility 6.55 6.71 6.64

Fig. 14

Cumulative energy absorption curve[8]

(6)

통해에너지소산능력역시기초부블록아웃의연속주철 배근 유무와 관계없이 거의 같음을 있다

.

한편

,

PCC-CR

경우

,

합성교각세그먼트연결부때문에

, PCC-

NR

PCC-R

보다에너지소산이

10%

정도증가하는

관찰할 있다

.

4. 결 론

교각의급속시공을 위해조립식합성교각을제안하고 사정적 반복재하실험을통해다음과 같은결론을 얻었다

. (1)

실제크기의 조립식합성교각 개의조립시간을 정한결과평균

4

시간소요되어

,

제안된조립식 합성교각이 우수한 급속시공 성능을 갖고 있음을 확인하였다

.

(2)

준정적반복재하실험결과

,

조립식합성교각은구조 적으로일체로 거동하였고내진설계된

RC

교각과 비교하여 우수한 변위연성도 에너지소산능력을가지고 있었다

.

(3)

합성교각세그먼트 연결부나기초부와합성교각

그먼트간의연결부는설계에서의도한대로사용하중은 극한하중 하에서도 손상을 받지 않았다

.

(4)

기초부와합성교각 세그먼트간의연결부에 연속

철근을배근하지않은경우

,

구조적거동에는문제가없었 으나양생 블록아웃부에균열이발생하였다

.

따라서 립식합성교각의장기 내구성을위해 기초부블록아웃부에 균열을방지하는최소한의철근은배근하는것이필요하다

.

향후

,

도심지 급속시공이요구되는 현장에제안된 립식합성교각을이용한급속시공법이적용되면시공기간 축과환경문제 민원의 감소등의효과를 얻을 있을 것으로 기대된다

.
