• 검색 결과가 없습니다.

Volume 60, Number 3, 2010¸ 3 Z 4, pp. 316∼319

N/A
N/A
Protected

Academic year: 2021

Share "Volume 60, Number 3, 2010¸ 3 Z 4, pp. 316∼319"

Copied!
4
0
0

로드 중.... (전체 텍스트 보기)

전체 글

(1)

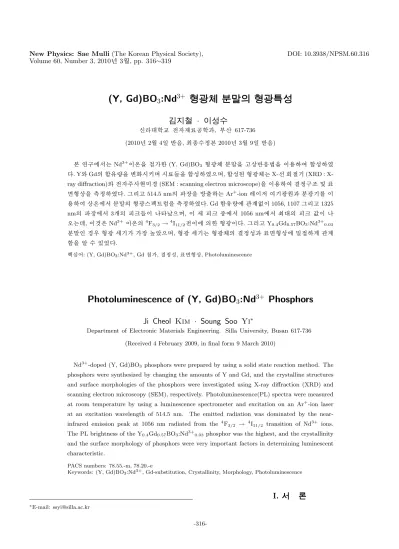

Volume 60, Number 3, 2010¸   3 Z 4, pp. 316∼319

New Physics: Sae Mulli (The Korean Physical Society), DOI: 10.3938/NPSM.60.316

(Y, Gd)BO 3 :Nd 3+ ] k ù° Ë Ñ= k Ä Z Ø­  o8 ý ] k ù° Ë Ñ— ¤V R Ë

™ »U Œ ‰ x · T ) ç ¬ £

’

  @ /† < Ɠ § „   F « Ñ/ B N † < Æõ ,  Òí ß – 617-736 (2010¸   2 Z 4 4{ 9  ~ à Î6 £ §, þ j7 á x à º& ñ ‘ : r 2010¸   3 Z 4 9{ 9  ~ à Î6 £ §)

‘ :

r ƒ  ½ ¨\ " f  H Nd

3+

s “ : r`  ¦ ' ‘ ô  Ç (Y, Gd)BO

3

+ þ AF g ^ ‰ ì  r ´ ú ˜`  ¦ “ ¦ © œì ø Í6 £ xZ O `  ¦ s 6   x # Œ ½ + Ë$ í % i



. Yü < Gd_  † < ÊÄ »| ¾ Ó`  ¦    or v  9 r « Ñ[ þ t`  ¦ ½ + Ë$ í % i Ü ¼ 9, ½ + Ë$ í  ) a + þ AF g ^ ‰  H X-‚    r] X l  (XRD : X- ray diffraction) ü < „   Å Ò ‰ & ³p  â (SEM : scanning electron microscope)`  ¦ s 6   x # Œ   & ñ ½ ¨› ¸ x 9 ³ ð

€

 + þ A © œ`  ¦ 8 £ ¤& ñ % i  . Õ ªo “ ¦ 514.5 nm_   © œ`  ¦ ~ ½ ÓØ  ¦   H Ar

+

-ion Y Us $  # Œl  F g " é ¶ õ  ì  rF g l \  ¦ s  6



x # Œ  © œ“ : r \ " f ì  r ´ ú ˜_  + þ AF g Û ¼& 7 ˜à Ô! 3 `  ¦ 8 £ ¤& ñ % i  . Gd † < ÊÄ »| ¾ Ó\  › ' a > \ O s  1056, 1107 Õ ªo “ ¦ 1325 nm _   © œ\ " f 3> h_  x ß ¼[ þ t s    z Œ ¤Ü ¼ 9, s  [ j x ß ¼ ×  æ \ " f 1056 nm\ " f þ j@ /_  x ß ¼ ° ú כs

š

¸  H X <, s  כ “ É r Nd

3+

s “ : r _

4

F

3/2

4

I

11/2

„  s \  _ ô  Ç + þ AF g s  . Õ ªo “ ¦ Y

0.4

Gd

0.57

BO

3

:Nd

3+0.03

ì

r ´ ú ˜“    â Ä º + þ AF g [ jl   © œ Z  } € Œ ¤Ü ¼ 9, + þ AF g [ jl   H + þ AF g ^ ‰_    & ñ $ í õ  ³ ð€  + þ A © œ\  x 9 ] X  >  › ' a >

†

< Ê`  ¦ · ú ˜ à º e ” % 3  .

Ù þ

˜d ” # Q: (Y, Gd)BO

3

:Nd

3+

, Gd ' ‘ ,   & ñ $ í , ³ ð€  + þ A © œ, Photoluminescence

Photoluminescence of (Y, Gd)BO 3 :Nd 3+ Phosphors

Ji Cheol Kim · Soung Soo Yi

Department of Electronic Materials Engineering. Silla University, Busan 617-736 (Received 4 February 2009, in final form 9 March 2010)

Nd

3+

-doped (Y, Gd)BO

3

phosphors were prepared by using a solid state reaction method. The phosphors were synthesized by changing the amounts of Y and Gd, and the crystalline structures and surface morphologies of the phosphors were investigated using X-ray diffraction (XRD) and scanning electron microscopy (SEM), respectively. Photoluminescence(PL) spectra were measured at room temperature by using a luminescence spectrometer and excitation on an Ar

+

-ion laser at an excitation wavelength of 514.5 nm. The emitted radiation was dominated by the near- infrared emission peak at 1056 nm radiated from the

4

F

3/2

4

I

11/2

transition of Nd

3+

ions.

The PL brightness of the Y

0.4

Gd

0.57

BO

3

:Nd

3+0.03

phosphor was the highest, and the crystallinity and the surface morphology of phosphors were very important factors in determining luminescent characteristic.

PACS numbers: 78.55.-m, 78.20.-e

Keywords: (Y, Gd)BO

3

:Nd

3+

, Gd-substitution, Crystallinity, Morphology, Photoluminescence

E-mail: [email protected]

I. " e  ] Ø

-316-

(2)

(Y, Gd)BO

3

:Nd

3+

+ þ AF g ^ ‰ ì  r ´ ú ˜_  + þ AF g: £ ¤$ í – ^ ” t ^ o = 1 p x -317-

þ

j   H \  Nd

3+

s “ : r s  ' ‘   ) a µ 1 Ï F gÓ ü t| 9 \  @ /ô  Ç ƒ  ½ ¨

 Ö

¸ µ 1 Ïy  ”  ' Ÿ ÷ &“ ¦ e ”   [1–3]. Nd

3+

s “ : r s  ' ‘   ) a “ ¦^ ‰ Y

Us $ _  l ‘ : r (1064 nm)\  ¦ ] j 2“ ¦› ¸ – Ð   ¨ 8 Š r v €   0

l qÒ  oF g Y Us $ \  ¦ ë ß –[ þ t à º e ” “ ¦ n Û ¼e  ¦ Y Us , á ԏ 2 ;h A í ß –

\ O

, ì  rF g † < Æ, F « Ñ % ƒo , Ò q t" î / B N † < Æ, à º×  æ: Ÿ x’  , F G œ íé ß – ` O  Û

¼ Y Us $  r Û ¼% 7 ›_  # Œl  F g " é ¶ Ü ¼– Ð" f V , o  æ ¼s “ ¦ e ”  .

Nd

3+

s “ : r s  ' ‘   ) a “ ¦^ ‰ Y Us $ _  B | 9 – Ð" f  H F g † < Æ& h , Ó

ü

t o & h  Õ ªo “ ¦ \ P & h  : £ ¤$ í s  Ä ºÃ ºô  Ç Nd:LiYF

4

, Nd:YAG, Nd:YVO

4

, Nd:GdVO

4

 ŠҖ Ð  6   x ÷ &“ ¦ e ”  .

Nd:YVO

4

  & ñ “ É r ´ òÖ  ¦ s  Z  }“ É r “ ¦^ ‰ Y Us $  Ó ü t| 9 – Ð t  F

K • ¸  © œ¾ ¡ §  o  ) a “ ¦^ ‰ Y Us $ – Ð ; Ÿ ¤ V , >  s 6   x ÷ &“ ¦ e ” Ü ¼



 \ P „  • ¸• ¸ü < \ P  õ y © œ• ¸ q “ §& h  ± ú  " f “ ¦Ø  ¦§ 4  Y U s

$ – Ð 1 l x  Œ • l \   H  H ] jô  Çs   Ø Ô“ ¦ e ”  . s \  ì ø Í K

 Nd:GdVO

4

  & ñ “ É r 1992¸   Zaguniennyi 1 p x [4] \  _ K

%

ƒ6 £ § Ü ¼– Ð > hµ 1 Ï ÷ &% 3 Ü ¼ 9 Nd:YVO

4

  & ñ õ  ° ú  “ É r t Ø Ô– B H (zircon)   & ñ ½ ¨› ¸\  ¦ ° ú   H & ñ ~ ½ Ó& ñ >  (tetragonal)   & ñ Õ ª Ò

 ¨ \  5 Å q K e ” t ë ß – 808 nm   H % ƒ\ " f 4 nm_  ì ø Íu  ; Ÿ ¤ Ü ¼– Ð y

© œô  Ç f  ¨ à º x ß ¼\  ¦ ° ú   H   [5]. : £ ¤ y  (110) ~ ½ ӆ ¾ ÓÜ ¼– Ð_  \ P

„

 • ¸• ¸  H Nd:YVO

4

  & ñ ÷  r ë ß –  m   Nd:YAG   & ñ ˜ Ð

•

¸ & " f “ ¦Ø  ¦§ 4  Y Us $ - s š ¸× ¼– Ð * 3 i ç   H “ ¦^ ‰ Y Us

$

\  e ” # Q" f Nd:YVO

4

  & ñ `  ¦ @ /^ ‰½ + É Ä »} © œô  Ç   & ñ Ü ¼– Ð

“

 d ” ÷ &# Q M ® o   [6,7].

YBO

3

  H     © œÃ º a = 3.778 nm, c = 8.81 nm s

 9, GdBO

3

  H     © œÃ º a = 3.839 nm, c = 8.906 nm “   hexagonal½ ¨› ¸\  ¦ ”    [8, 9]. ‘ : r ƒ  ½ ¨\ " f  H

—

¸^ ‰  & ñ Ó ü t| 9 – Ð Yü < Gd_  † < ÊÄ »| ¾ Ó`  ¦    o €  " f “ ¦ © œ ì

ø Í6 £ xZ O  (solid states reaction method)`  ¦  6   x # Œ (Y, Gd)BO

3

`  ¦ ½ + Ë$ í % i “ ¦ # Œl \  Nd

3+

Ó ü t| 9 `  ¦ ' ‘  # Œ

   H + þ AF g: £ ¤$ í `  ¦ › ¸  % i  . — ¸^ ‰  & ñ \ " f { 9  Ò_  Y

3+

\  ¦ Gd

3+

– Ð u  ¨ 8 Š r ( ” Ü ¼– Ð — ¸^ ‰  & ñ _  › ¸$ í    o\  ¦ Ä »

•

¸ % i Ü ¼ 9 s – Ð “  ô  Ç ì  r ´ ú ˜_    & ñ $ í , ³ ð€  ½ ¨› ¸, Õ ªo “ ¦ + þ

AF g: £ ¤$ í s  # Qb  G>     o   H t \  ¦ › ¸  l 0 AK  ì  r ´ ú ˜_



& ñ ½ ¨› ¸ì  r$ 3 , ³ ð€  p [ j½ ¨› ¸ì  r$ 3 , Õ ªo “ ¦ + þ AF g Û ¼& 7 ˜à Ô! 3  8

£ ¤& ñ `  ¦ % i  .

II. ÷ m Ç ] M ö

‘

: r z  ´+ « >\ " f  H (Y, Gd)BO

3

:Nd

3+

+ þ AF g ^ ‰\  ¦ “ ¦“ : r \ " f r

« Ñ\  ¦ ½ + Ë$ í r v   H “ ¦ © œ ì ø Í6 £ xZ O `  ¦ s 6   x # Œ ½ + Ë$ í `  ¦ % i  Ü

¼ 9, Y

2

O

3

(99.99 %, Aldrich), Gd

2

O

3

(99.90 %, Aldrich), H

3

BO

3

(99.9 %, Aldrich), Nd

2

O

3

(99.9 %, Aldrich) _   o

†

< Æ& h | ¾ ÓÜ ¼– Ð ï  r q ÷ &% 3  . Gd

2

O

3

_  † < ÊÄ »| ¾ Ó`  ¦  o† < Æ € ª œ : r

&

h Ü ¼– Ð > í ß – # Œ 0.00, 0.17, 0.37, 0.57 0.77 0.97 mol`  ¦ y

Œ

•y Œ • g A| ¾ Ó # Œ ½ + Ë$ í % i Ü ¼ 9, ™ D ¥ ½ + ˝ ) a r « Ñ\  ¦ } Œ •   µ 1 Ï

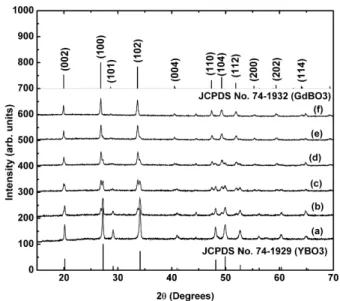

Fig. 1. XRD patterns of (Y, Gd)BO

3

:Nd

3+

phosphors with 0.00, 0.17, 0.37, 0.57, 0.77 and 0.97 mol concentra- tions of Gd

3+

along with JCPDS data.

`

 ¦ s 6   x # Œ 30ì  r& ñ • ¸ milling ô  Ç Ê ê [ j b ”  • ¸m \  V ,

“

¦ 1100

C \ " f 5r ç ß –1 l x î ß – \ P % ƒo  / B N& ñ `  ¦ % i  .

ì

 r ´ ú ˜_    & ñ $ í `  ¦ › ¸  l  0 A # Œ X-‚    r] X ì  r$ 3 `  ¦ s  6



x % i Ü ¼ 9, X-‚    r] X  r + « >l (SHIMADZU, XRD-6000 model) _  Cu-Kα radiation (λ=1.5418 ˚ A)`  ¦  6   x # Œ  5

Å q„  · ú š 30 kV, „  À Ó 30 mA, 10∼70

_   r] X y Œ •(2θ) # 3  0

A\ " f scanning rate  H ì  r { © œ 2

– Ð # Œ  r] X  Û ¼& 7 ˜à Ô! 3

`

 ¦ % 3 % 3  . + þ AF g ^ ‰_  Gd ' ‘ | ¾ Ó\    É r ì  r ´ ú ˜_    & ñ

$ í

_     o\  ¦ S X ‰ “   l  0 AK  Joint Committee on Pow- der Diffraction Standards(JCPDS) _  powder diffraction file`  ¦ ‚ à Л ¸ # Œ q “ § % i  . Õ ªo “ ¦ ½ + Ë$ í  ) a + þ AF g ^ ‰ (Y, Gd)BO

3

:Nd _  ³ ð€  + þ A © œõ  { 9  ß ¼l _     o\  ¦ 8 £ ¤& ñ l  0

A # Œ „  > ~ ½ ÓØ  ¦ „   Å Ò ‰ & ³p  â (FE-SEM : HITACHI, S-4200 model)`  ¦ s 6   x % i Ü ¼ 9 5 Å q„  · ú š“ É r 15 kV s

– Ð ¿ º“ ¦ › ' a ¹ 1 Ï % i  . + þ AF g Û ¼& 7 ˜à Ô! 3 “ É r  © œ“ : r \ " f 514.5 nm _   © œ`  ¦ ~ ½ ÓØ  ¦   H Ar

+

-ion laser\  ¦ # Œl  F g " é ¶ Ü ¼– Ð s  6



x “ ¦, lock-in amplifier(100 Hz EC&G Princeton Ap- plied Research 5207)\  ¦ s 6   x # Œ   H& h ü @‚  (NIR) % ò % i  _

 # 3 0 A (800∼1600 nm)\ " f 8 £ ¤& ñ % i  . 0.5 m ì  rF g l

(monochromator) ü < n t _ O  š ¸z  ´– ÐÛ ¼ ïá Ô\  ¦ s 6   x

#

Œ ’    ñì  r$ 3 `  ¦ % i Ü ¼ 9, s  ì  r$ 3  ) a ’    ñ[ þ t – РÒ'     è

ß – x ß ¼[ þ t`  ¦ Nd

3+

s “ : r \  _ ô  Ç „  s õ & ñ [ þ t õ  ƒ  › ' a # Œ



 ? /% 3  .

III. ÷ m Ç] M ö+ s ÇÊ Ý õ m Í w в  o

(3)

-318- ô  Dz D GÓ ü t o † < Æ rt  “D hÓ ü t o ”, Volume 60, Number 3, 2010¸   3 Z 4

Fig. 2. A variation of the ratio of (100) peak inten- sity I(100)GdBO

3

/I(100)YBO

3

in Nd-doped (Y,Gd)BO

3

phosphors as a function of Gd-concentrations.

‘

: r ƒ  ½ ¨\ " f  H (Y, Gd)BO

3

:Nd

3+

+ þ AF g ^ ‰_  Gd † < ÊÄ »

|

¾ Ó_     o\    É r   & ñ $ í , ³ ð€  ½ ¨› ¸ x 9 + þ AF g: £ ¤$ í _     o

\

 ¦ › ¸  l  0 AK  XRD, FE-SEM, Õ ªo “ ¦ PL`  ¦ 8 £ ¤& ñ

%

i  . Fig. 1“ É r Gd † < ÊÄ »| ¾ Ó_     o\    É r (Y,Gd)BO

3

:Nd + þ

AF g ^ ‰ ì  r ´ ú ˜_  X-‚    r] X  z  ´+ « >   õ s  . (100), (102) 1 p x _

 Ì º§  ô  Ç 2> h_   H x ß ¼[ þ t õ  # Œ Q > h_   Œ •“ É r x ß ¼[ þ t`  ¦

° ú

  H    & ñ $ í hexagonal  © œ`  ¦ f ” `  ¦ · ú ˜ à º e ”  . ¢ ¸ ô

 Ç YBO

3

ü < GdBO

3

 © œs  y Œ •y Œ • Gds “ : r _  † < ÊÄ »| ¾ Ó\ 



 ¸ ú ˜ $ í  © œô  Ç  כ `  ¦ S X ‰ “   ½ + É Ã º e ” “ ¦ YBO

3

_  JCPDS(74- 1929) ü < GdBO

3

_  JCPDS(74-1932)   õ \  ¦ q “ § # Œ

? /% 3  . Y˜ Ð   H s “ : r ì ø Í â `  ¦ ° ú   H Gd\  ¦ ' ‘ † < ÊÜ ¼– Ð

 

  © œÃ º 7 £ x  # Œ x ß ¼_  0 Au  ± ú “ É r y Œ • A á ¤ Ü ¼– Ð s  1

l

x † < Ê`  ¦ · ú ˜ à º e ”  .

Figure 2  H (Y, Gd)BO

3

:Nd

3+

+ þ AF g ^ ‰ ì  r ´ ú ˜_  XRD



õ \ " f YBO

3

ü < GdBO

3

_  (100)x ß ¼_  ° ú כ_   © œ@ /& h

“

  q \  ¦ Gd

3+

s “ : r _  † < ÊÄ »| ¾ Ó_  † < Êà º– Ð    · p  כ s  .

Gd

3+

s “ : r _  † < ÊÄ »| ¾ Ós  7 £ x  ½ + Éà º2 Ÿ ¤ GdBO

3

_   © œs  7 £ x

 9 YBO

3

_   © œs  y Œ ™™ è   H  כ `  ¦ · ú ˜ à º e ”  .

Figure 3“ É r YBO

3

ü < GdBO

3

_  † < ÊÄ »| ¾ Ó`  ¦ ² ú ˜o   9 1100

C \ " f ½ + Ë$ í ô  Ç (Y,Gd)BO

3

:Nd ì  r ´ ú ˜_  SEM  ”

`

 ¦    · p  כ s  . SEM  ”  [ þ t _    õ \  _  €   { 9  [ þ t _

 — ¸€ ª œs  ½ ¨+ þ A\   Ä º 9, › ¸x 9 ô  Ç + þ A © œ`  ¦ { “ ¦ e ” Ü ¼Ù ¼

–

Ð ½ + Ë$ í s  ¸ ú ˜÷ &% 3  “ ¦ ½ + É Ã º e ”  . Gd s “ : r _  † < Ê| ¾ Ós  7 £ x

½ + Éà º2 Ÿ ¤ Ì º§  ô  Ç   & ñ { 9  [ þ t s  ˜ Ðs  9 › ¸x 9  >  ½ ¨$ í s

÷

&# Q e ” Ü ¼ 9, Gd

3+

s “ : r _  † < Ê| ¾ Ós  0.77 mol\ " f  H › ¸x 9

>  ½ ¨$ í  ) a { 9  [ þ t s   r  Ì º§  t  · ú §“ É r — ¸_ þ v Ü ¼– Ð s  À

Ò# Q”   — ¸_ þ v`  ¦ S X ‰ “   ½ + É Ã º e ”  .  © œ Ì º§  ô  Ç   & ñ { 9  [ þ t s

 ˜ Ðs “ ¦ › ¸x 9  >  ½ ¨$ í  ) a Gd † < Ê| ¾ Ós  0.57 mol { 9  M : + þ A F

g ´ òÖ  ¦ s   © œ Z  }`  ¦  כ e ” `  ¦ \ V © œ½ + É Ã º e ” “ ¦, 0.77 molÂ Ò '

  H + þ AF g ´ òÖ  ¦ s  y Œ ™™ è½ + É  כ s   \ V © œ  ) a  .

Fig. 3. FE-SEM images of Nd-doped (Y, Gd)BO

3

phos- phors with different Gd-concentrations.

Fig. 4. Emission spectra of Nd-doped (Y,Gd)BO

3

phos- phors with different Gd-concentrations of 0.00, 0.17, 0.37, 0.57, 0.77 and 0.97 mol. under 514.5 nm excita- tion.

Figure 4  H 514.5 nm _   © œ`  ¦ ° ú   H # Œl  F g Ü ¼– Ð # Œ l

r †   (Y, Gd)BO

3

:Nd

3+

ì  r ´ ú ˜_  + þ AF g Û ¼& 7 ˜à Ô! 3    õ s



. 1056 nm\ " f_  x ß ¼ü < 1107 nm, 1325 nm\ " f ¿ º× ¼



Q”   3> h_  x ß ¼[ þ t s    è ß – . s  [ j x ß ¼ ×  æ \ " f 1056 nm \ " f þ j@ /_  x ß ¼ ° ú כs   š ¸  H X <, s  כ “ É r Nd

3+

s “ : r _



4

F

3/2

4

I

11/2

_  „  s \  _ ô  Ç + þ AF g s  .

Figure 5 \ " f  H (Y, Gd)BO

3

:Nd

3+

s “ : r ì  r ´ ú ˜_  + þ AF g Û ¼

&

7 ˜à Ô! 3 \ " f 1056 nm_  þ j@ / x ß ¼ ° ú כ_     oü <   & ñ [ þ t _  ß

¼l     o\  ¦ Gd

3+

s “ : r _  † < ÊÄ »| ¾ Ó\       ? /% 3   H X <

Gd

3+

s “ : r _  † < ÊÄ »| ¾ Ó_     o\    É r + þ AF g [ jl ü <   & ñ _  ß

¼l     o  _  { 9 u † < Ê`  ¦ · ú ˜ à º e ”  . Gd_  † < ÊÄ »| ¾ Ós  0.57 mol“   ì  r ´ ú ˜_   â Ä º + þ AF g [ jl ü < { 9  _  ß ¼l  þ j

@

/° ú כ`  ¦ f ” `  ¦ · ú ˜ à º e ” “ ¦ Õ ª  6 £ § Ü ¼– Ð 0.77, 0.37, 0.97 0.00, 0.17 mol í  H s % 3  . + þ AF g _  [ jl   H 0.57 mol{ 9  M :

0.97 mol{ 9  M : ˜ Ð  1.60C , 0.00 mol{ 9  M : ˜ Ð   H 2.31 C

 H  כ `  ¦ · ú ˜ à º e ”  . Gd

3+

s “ : r`  ¦ ' ‘ † < ÊÜ ¼– Ð + þ AF g [ jl

 7 £ x    H  כ `  ¦ · ú ˜ à º e ”   H X < s  כ Ü ¼– РÒ'  Gd_  ' ‘

(4)

(Y, Gd)BO

3

:Nd

3+

+ þ AF g ^ ‰ ì  r ´ ú ˜_  + þ AF g: £ ¤$ í – ^ ” t ^ o = 1 p x -319-

Fig. 5. A variation of the PL intensity and the size of crystal in Nd-doped (Y, Gd)BO

3

phosphors as a function of Gd-concentrations.

– Ð “  ô  Ç ì  r ´ ú ˜_    & ñ $ í x 9 ³ ð€  + þ A © œ_     o\  _  # Œ + þ

AF g [ jl  ß ¼>  % ò † ¾ Ó`  ¦ ~ à ΍  H  כ Ü ¼– Ð ^  ¦ à º e ” Ü ¼ 9 — ¸^ ‰



& ñ _  › ¸$ í    o\     ì  r ´ ú ˜ + þ AF g ^ ‰_  + þ AF g ´ òÖ  ¦ s  ß ¼

>

 _ ” > r& h e ” `  ¦ · ú ˜ à º e ”  .

IV. + s Ç Â ] Ø

‘

: r ƒ  ½ ¨\ " f  H (Y, Gd)BO

3

:Nd + þ AF g ^ ‰\  ¦ “ ¦ © œì ø Í6 £ xZ O

`

 ¦ s 6   x # Œ ½ + Ë$ í % i Ü ¼ 9 Gd_  ' ‘  q Ö  ¦`  ¦    or v  9 ì  r ´ ú ˜_    & ñ $ í , ³ ð€  + þ A © œ x 9 + þ AF g ´ òÖ  ¦ _     o\  ¦ 8 £ ¤& ñ

% i  . XRD   õ \  _  €   (100)õ  (102)€  \ " f_  Ì º

§ Â

>    è ß – 2> h_  x ß ¼ ° ú כs    z Œ ¤“ ¦ Õ ª s ü @\ • ¸



 É r x ß ¼[ þ t s  e ”   H  כ `  ¦ : Ÿ x # Œ s Ó ü t| 9 s     & ñ $ í _  hexagonal  © œ“    כ `  ¦ · ú ˜ à º e ” % 3  . s  x ß ¼[ þ t“ É r JCPDS x

ß ¼_  0 Au ü < ¸ ú ˜ { 9 u  % i Ü ¼ 9 Gd_  † < ÊÄ »| ¾ Ós  7 £ x ½ + É Ã

º2 Ÿ ¤ GdBO

3

 © œ\  _ ô  Ç (100)x ß ¼_  [ jl  7 £ x † < Ê`  ¦ S X ‰

“

 ½ + É Ã º e ” % 3  . SEM ì  r$ 3    õ \ " f  H Ì º§  ô  Ç   & ñ [ þ t _



© œs  ˜ Ðs  9 { 9  _  — ¸€ ª œs  ½ ¨+ þ A`  ¦ {  9 — ¸^ ‰  & ñ _  › ¸

$ í

   o\     { 9  _  — ¸€ ª œõ  ß ¼l    † < Ê`  ¦ · ú ˜ à º e ” % 3



.

+ þ

AF g Û ¼& 7 ˜à Ô! 3    õ \  _  €   Gd_  ' ‘ | ¾ Ó\     + þ A F

g _  [ jl     % i Ü ¼ 9 Gd_  ' ‘ | ¾ Ós  0.57 mol“    â Ä

º + þ AF g [ jl   © œ Z  }“ É r  כ `  ¦ · ú ˜ à º e ” % 3  . Nd

3+

s “ : r _



4

F

3/2

4

I

11/2

„  s \  _ ô  Ç 1056 nm_   © œ_  + þ AF g

`

 ¦ ~ ½ ÓØ  ¦ % i Ü ¼ 9, þ j@ / x ß ¼ ° ú כ_     oü < { 9  [ þ t _  ß ¼l



  o Gd_  † < ÊÄ »| ¾ Ó_     o\  @ / # Œ q 5 p w ô  Ç _ ” > r$ í `  ¦

f ” `  ¦ · ú ˜ à º e ” % 3  . Gd_  ' ‘  q Ö  ¦ _     o\  ¦ : Ÿ x ô  Ç µ 1 Ï F

g [ jl     o\  ¦ XRD, SEM x 9 PL 1 p x`  ¦ s 6   x # Œ 8 £ ¤& ñ

# Œ   è ß –   õ [ þ t`  ¦ 7 á x ½ + ËK  ^  ¦ M : — ¸^ ‰  & ñ _  › ¸$ í 



o\     ì  r ´ ú ˜ + þ AF g ^ ‰_    & ñ $ í õ  { 9  _  ß ¼l     o

 9 + þ AF g ´ òÖ  ¦ s  + þ AF g ^ ‰_    & ñ $ í õ  { 9  _  ß ¼l \  ß ¼

>

 _ ” > r& h e ” `  ¦ · ú ˜ à º e ” % 3  .

Y

c p w Š à U Ø ”  ô

[1] Y. Hongru, Opt. Commun 204, 263 (2002).

[2] Z. Huaijin, L. Junhai, W. Jiyang, W. Changquing, Z.

Li, S. Zongshu, M. Xianlin, H. Xiaobo, C. Y. T and J. Minhua, Opt and Laser Eng. 38, 527 (2002).

[3] B. Jintao and C. Guofu, Opt and Laser Tech. 34, 333 (2002).

[4] A. I. Zagumennyi, V. G. Ostroumov, I. A sherbakov, T. Jenson, J. P. Meyn and G. Huber, Sov. J. Quan- tum Electron 22, 1071 (1992).

[5] H. Zhang, J. Liu, J. Wang, L.Zhu, Z. Shao, X. Meng and Y. T. Chow, J. Opt. Soc. Am. B 19, 18 (2002).

[6] H. Zang, X. L. Meng, L. Zhu and Z. H. Yang, Mater.

Res. Bull. 34, 1589 (1999).

[7] R. A. Fields, M. Birnbaum and C. L. Fincher, Appl.

Phys. Lett. 51, 1885 (1987).

[8] S. S. Lee, Sae Mulli 58, 73 (2009).

[9] L. Wang, L. Shi, N. Liao, H. Jia, P. Du, Z. Xi, L.

Wang and D. Jin, Materials Chemistry and Physics,

119, 490 (2010).

수치

Fig. 1. XRD patterns of (Y, Gd)BO 3 :Nd 3+ phosphors with 0.00, 0.17, 0.37, 0.57, 0.77 and 0.97 mol  concentra-tions of Gd 3+ along with JCPDS data.
Fig. 3. FE-SEM images of Nd-doped (Y, Gd)BO 3 phos- phos-phors with different Gd-concentrations.
Fig. 5. A variation of the PL intensity and the size of crystal in Nd-doped (Y, Gd)BO 3 phosphors as a function of Gd-concentrations

참조

관련 문서

GDP impact of COVID-19 spread, public health response, and economic policies. Virus spread and public

1 John Owen, Justification by Faith Alone, in The Works of John Owen, ed. John Bolt, trans. Scott Clark, &#34;Do This and Live: Christ's Active Obedience as the

Arabic Scripted Language Identification System in order to identify the language of the Arabic script by using PCA and KNN, here, the number of PCA features were optimized

Micro- and nano-sized pores were formed on the surface of the alloy using PEO and anodization methods, and the pore shape change according to the Zr

Table 3-4 Design parameters of the superconducting resonance coil according to the number of turns ··· 16.. Table 3-5 Inductance and capacitance value by the number of

Surface morphology and chemical composition of samples were characterized by field emission scanning electron microscopy (FE-SEM), contact angle measurement and

Fructose ester and Glycerol carbonate were synthesized using free-lipase and immobilized lipase under batch reaction condition enzyme.. The conversion of

BaTiO 3 powders of nanometer-sized were synthesized at the temperature range of 110℃∼180℃ in various pH range, and the hydrothermal process, one of
