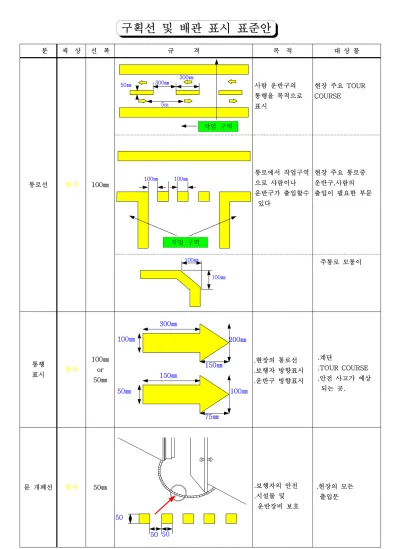

구획선 및 배관 표시 표준안

(1)

분 색 상 선 폭 규 격 목 적 대 상 물

통로선 황색 100㎜

통행

표시 황색

100㎜

or 50㎜

문 개폐선 황색 50㎜

100㎜

주통로 모퉁이 사람 운반구의

통행을 목적으로 표시

통로에서 작업구역 으로 사람이나 운반구가 출입할수

있다

100㎜

300㎜

150㎜

200㎜

50㎜

150㎜

75㎜

100㎜

.계단

.TOUR COURSE .안전 사고가 예상

되는 곳.

.현장의 통로선 .보행자 방향표시 .운반구 방향표시

50

50 50

.보행자의 안전 .시설물 및

운반장비 보호

현장 주요 TOUR COURSE

현장 주요 통로중 운반구,사람의 출입이 필요한 부문

100㎜ 100㎜

작업 구역

50㎜ 300㎜

5m

300㎜

작업 구역

.현장의 모든 출입문

구획선 및 배관 표시 표준안

(2)

작업대

황색 50mm

-정위치 표시 -넓은 작업공간

확보 -찾는 시간의

loss 절감

-작업대 -기계장치 -측정기 -계측기 -자재 보관대 -쓰레기통

황색 10mm -설비 위의 물건

정위치 표시

-작업대 위의 측정기

-설비 위의 물품 -설비 위의 계측기

이동용

대 차 백색 50mm -이동용 운반구

정위치 표시

-소형 대차 -유압 대차 -대형 대차

대차 ^40~50mm

40~50㎜

대차와 기준선 사이 간격 40~50㎜

작업대 계측기

10㎜

작업대와 기준선은 물체 의 크기에 따라 변함

보통:5mm 작업대

50㎜

자업대와 기준선은 물체의 크기에 따라

변함 보통:10~20mm

(3)

구 분 색 상 선 폭 규 격 목 적 대 상 물

PALLET 황색 50

-적재품의 정위치 표시 -찾는 시간 LOSS 단축

-원자재 적재 PALLET -제품 보관 PALLET

물건 적재 금지

적색 50 -물건의 적재를 금지

한다.

-소화기 -소화전 -배전반

-기타 비상시 사용 물품

물건 정량 표시

적색

청색

15

-적색:상한선을 표시 하며 더이상 적재 금지.

-청색:하한선을 표시 하며 자재의 공급 이 필요.

-선반 보관대 -보관 BOX -기타 자재의 보관대

위험 표시선

TIGER

MARK 50㎜

-보행자의 안전사고 방지

-위험을 사전에 경고

-설비의 위험한 부문 -배전반

-기타 위험이 예상되는 장소,장치

배관 표시

배관 표시 스티커

규격품

-배관 흐름 표시 -배관 용도 구분

-AIR 배관 -전기 배관 -용수 배관 -각종 GAS배관

15㎜

선반 넓이

*대형 선반일 경우 폭50㎜의 TAPE를 사용하여 눈에 잘보이도록 한다

45°

1700㎜

5M 바닥에서 1700㎜

지점에 부착

300㎜

소화전

300㎜

PALLET와 기준선은 물체의 크기에 따라 변함

보통:10~20mm PALLET

(4)

원형 계기 표시

적색

녹색 규격품

-정상 상태와 이상 상태를 쉽게 발견한다.

-압력계 -온도계 -유압계 -전압,전류계 -각종 계기류

직선 계기 표시

적색 녹색 청색

규격품

-정상 상태와 이상 상태를 쉽게 발견한다.

-압력계 -온도계 -유압계 -전압,전류계 -각종 계기류 -각종 탱크

회전 방향 표시

적색 규격품

-설비의 회전 방향을 작업자가 감지하여 운전상태 점점 및 안전사고 예방.

-MOTOR -CHAIN COVER -PUMP -BLOWER -기타 방향 표시가

필요한 부문.

밸브 열림 닫힘 표시

녹색 적색

-설비 가동시 밸브의 개,폐의 상태를 표시 한다.

-각종 밸브 30

20

10

0 40

상한선

하한선

20

0 40

30

10

정상

회전 방향과 동일 하게 표시한다 MOTOR

바닥

1200㎜

1200㎜이상 측면부착

상단부착

OPE N

CLOSE 설비가동시

OPEN

설비가동시 CLOSE 관리범위:2㎏~4㎏

정상

이상

2 4

0 6

이상

(5)

구 분 색 상 선 폭 규 격 목 적 대 상 물

1:1 관리라벨

100mm

-정해진 장소에 정해진 물건을 배치 하기위함.

*고정용

*이동용

50mm

*고정용

*이동용

*불량품

-보관대 -자재 BOX -작업대 -계측기 -소모품 -기타 현장에서

사용되는 모든 물건

제품 적치대

60㎜ 100㎜

COLOR -LINE TAPE: YELLOW -LABLE : WHITE -WORD : BLACK

공구대차

60㎜ 100㎜

COLOR -LINE TAPE: WHITE -LABLE : YELLOW -WORD : BLACK

작업대

40㎜ 50㎜

제품대차

40㎜ 50㎜

COLOR -LINE TAPE: WHITE -LABLE : YELLOW -WORD : BLACK

불량품

40㎜ 50㎜

COLOR -LINE TAPE: RED -LABLE : WHITE -WORD : BLACK

(6)

1:1

관리라벨 15mm

*주로 작업대 위에 있 는 계측기 같은 경우 에 15mm 사용

-자재 BOX -계측기 -소모품 -기타 현장에서

사용되는 물건

정량 표시라벨

-물건의 정품 정량 관리를 한다

-바닥에 적치되며 정량 관리가 필요한 모든 물품

규격품 ^{-물건의 정품 정량}

관리를 한다

-보관함에 적치되며 정량 관리가 필요한 모든 물품

계측기

12㎜ 15㎜

BOX ^{MAX: 6} _{MIN : 2}

품명 정량 표시

품명 규격 MAX

MIN

대:140㎜

중:70㎜

소:40㎜

대:200㎜

중:100㎜

소:60㎜

(7)

스티커 사용기준

공 기 종 류

물 종 류

AIR,진공 냉각수,공업용수,순수,온수,증류수,오수

가 스 종 류

산 알 카 리

프레온가스,산소가스,질소가스,고압가스 산성,알카리성,황산,가성소다,염산,초산
