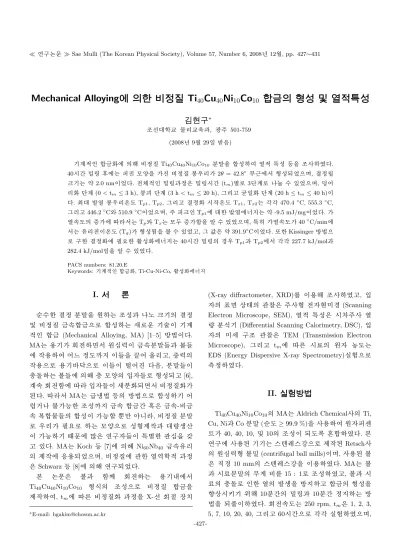

Mechanical Alloying ; c 8 ý X ¢ R X N Ëù m Ç Ti
40Cu
40Ni
10Co
10¶ ¥ £ ?8 ý ] k ùV R Ë õ m Í ° ÇX ì Ä ¤V R Ë
»g`@¦∗
¸@/<Ƨ Óüto§¹¢¤õ, FgÅÒ 501-759 (2008¸ 9Z4 29{9 ~ÃÎ6£§)
l
>&h ½+ËFKo\ _K q&ñ|9 Ti40Cu40Ni10Co10 ìr´ú`¦ ½+Ë$í # \P&h :£¤$í 1px`¦ ¸ %i.
40rçß x9aA Êê\H( ¸ª`¦ q&ñ|9 4xĺo 2θ = 42.8◦ÂÒH\"f +þA$í÷&%3ܼ 9, &ñwn ß
¼lH 2.0 nms%3. ^&h x9aAõ&ñÉr x9aArçß (tm)Z>Ð 3éß>Ð Ðüt ú e%3ܼ 9, é#Q o
o éß> (0 < tm≤ 3 h), Ôæõ éß> (3 h < tm≤ 20 h),Õªo¦ çH{9o éß> (20 h ≤ tm≤ 40 h)s
. þj@/ µ1Ï\P 4xĺo:r¸ Tp1, Tp2,Õªo¦ &ño r:r¸ Tx1, Tx2H yy 470.4◦C, 555.3◦C, Õ
ªo¦ 446.2◦Cü< 510.9◦Cs%3ܼ 9, ÅÒ xß¼ Tp1\ @/ôÇ µ1Ï\P\-tH -9.5 mJ/mgs%3.
\P
5Åq¸_ 7£x\ "fH Tpü< TxH¸¿º 7£x<Ê`¦·ú ú e%3ܼ 9, :£¤y \P5Åq¸ 40◦C/min\
"
fHÄ»os:r¸ (Tg) +þA$íHd`¦ ^¦Ãº e%3¦, Õª °úכÉr 391.9◦Cs%3. ¢¸ôÇ Kissinger ~½ÓZOܼ
Ð ½¨ôÇ &ño\ 9כ¹ôÇ Ö¸$ío\-tH 40rçß x9aA_ âĺ Tp1õ Tp2\"f yy 227.7 kJ/molõ 282.4 kJ/mole`¦·ú ú e%3.
PACS numbers: 81.20.E
Keywords:l>&h ½+ËFKo, Ti-Cu-Ni-Co,Ö¸$ío\-t
I. "e Â]Ø
í
HúôÇ &ñ ìr´ú`¦ "é¶ H¸$íõ ¸ ß¼l_ &ñ x9
q&ñ|9 FK5Åq½+ËFKܼР½+Ë$í H DhÐîr lÕüts l>
&
h ½+ËFK (Mechanical Alloying, MA) [1–5] ~½ÓZOs.
MAH 6 xl r "f "é¶d§4s FK5Åqìr´ú[þtõ ^¦[þt
\
6 x # #QÖ¼ &ñ¸t s[þt`¦ =åJ#Q `¦o¦, ×æ§4_
6 xܼР6 xl{ܼРs[þts b#Q 6£§, ìr´ú[þts Ø
æ[t H ^¦[þt\ _K 8£x¸ª_ {9[þtÐ +þA$í÷&¦ [6],
>
5Åqr<Ê\ {9[þts [jìro÷&"f q&ñ|9o
)
a. "f MAH /åLÍtZO 1px_ ~½ÓZOܼР½+Ë$í l #Q
§>
Ô¦0pxôÇ ¸$ít FK5Åq½+ËFKçß <ÊÉr FK5Åq-qFK 5
Å
q 4¤½+ËÓüt[þt_ ½+Ë$ís 0px½+É ÷rëß m, q&ñ|9 ìr´ú
Рĺo 9כ¹Ð H ¸ªÜ¼Ð $í+þA]jõ @/|¾ÓÒqtíß s
0px l M:ëH\ ´ú§Ér½¨[þts :£¤Z>ôÇ'ad`¦°ú
¦ e. MAH Koch 1px [7]\ _K Ni60Nb40 FK5ÅqÄ»o _
]j\ 6£x6 x÷&%3ܼ 9, q&ñ|9\ 'aôÇ \P%i<Æ&h õ&ñ
Ér Schwarz 1px [8]\ _K ½¨÷&%3.
:r 7HëHÉr ^¦õ <Êa r H 6 xl?/\"f Ti40Cu40Ni10Co10 +þAd_ ¸$íܼРq&ñ|9 ½+ËFK`¦ ]
j #, tm\ Ér q&ñ|9o õ&ñ`¦ X- r]X ©u
∗E-mail: hgakim@chosun.ac.kr
(X-ray diffractometer, XRD)\¦ s6 xK ¸ %i¦, {9
_ ³ð ©I_ 'a¹1ÏÉrÅÒ+þA &³pâ (Scanning Electron Microscope, SEM), \P&h :£¤$íÉr r ÅÒ \P
|
¾Ó ìr$3l (Differential Scanning Calorimetry, DSC), {9
_ p[j ½¨¸ 'a¹1ÏÉr TEM (Transmission Electron Microscope), Õªo¦ tm\ Ér r«Ñ_ "é¶ 0lx¸H EDS (Energy Dispersive X-ray Spectrometry)z´+«>ܼР8
£¤&ñ %i.
II. ÷mÇ]MöUês0nÉ
Ti40Cu40Ni10Co10_ MAH Aldrich Chemical_ Ti, Cu, Niõ Co ìr´ú (íH¸ ≥ 99.9 %)`¦6 x # "é¶(G'p à
Ô 40, 40, 10, x9 10_ ¸$ís ÷&¸2¤ D¥½+Ë %i. :r
½¨\ 6 x)allHÛ¼J$YUÛ¼y©Ü¼Ð ]j)aRetsch _
"é¶d§4+þA ^¦x9 (centrifugal ball mills)s 9, 6 x)a ^¦
Ér fâ 10 mm_ Û¼J$YUÛ¼y©`¦ s6 x %i. MAH ^¦ õ
r«Ñìr´ú_ Áº> q\¦ 15 : 1Ð ¸$í %i¦, ^¦õ r
«
Ñ_ Øæ[tÐ ôÇ \P_ µ1ÏÒqt`¦~½Ót ¦ ½+ËFK_ +þA$í`¦
¾
Ó©rvl 0AK 10ìrçß_ x9aAõ 10ìrçß &ñt H ~½Ó ZO
`¦ ÷&Û¦s %i. r5Åq¸H 250 rpm, tmÉr 1, 2, 3, 5, 7, 10, 20, 40,Õªo¦ 60rçßܼРyy z´+«> %iܼ 9, -427-
Fig. 1. X-ray patterns of Ti40Cu40Ni10Co10 powder as a function of milling time.
ì
r´ú[þt_ ½+ËFKo ©I\¦¸ l 0AK XRD ìr$3`¦
%
i. ¢¸ôÇ r«Ñ ìr´ú\ @/ôÇ \P&h $í|9`¦ 8£¤&ñ l 0A K
\P5Åq¸ (Heating Rate, HR)\¦ 10, 20, 30,Õªo¦ 40
◦C/minÐ # DSC z´+«>`¦ %iܼ 9, $íìr ìr$3õ p [
j ½¨¸ ìr$3`¦0AK EDXü< TEM`¦ yy s6 x %i.
s
ü< °ú Ér ìr$3`¦ 0AK y tm Ar ìr0Al\"f pè
|
¾Óm r«Ñ\¦G2[ %i¦, ìr´ú_ íßo\¦~½Ót l 0A
#
6 xl ?/ÂÒH Ar ìr0AlÐ Ä»t %i.
III. +sÇÊÝ õmÍ ÀXØ8ý
Fig. 1Ér Ti40Cu40Ni10Co10ìr´ú_ tm\ Ér X- r ]X
¸ª`¦?/¦ e. tms 10rçßtHy "é¶è[þt _
r]Xy©¸ &h yè %iܼ 9, r]X_ ;¤Érçß m
7£x<Ê`¦ ·ú ú e%3. 40rçß x9aAôÇ Êê\H 2θ = 42.8◦ ÂÒH\"f q&ñ|9©Ü¼Ð ÐsH( 4xĺo +þA
$í
Hd`¦ ^¦Ãº e%3ܼ 9, 42.8◦ ÂÒH_ ( 4xĺoH
É
r y Aá¤Ü¼Ð pè > s1lx÷&%36£§`¦ ^¦ ú e%3. s ü
< °ú Érr]X_ ;¤s 7£x Hכ Ér ^¦õ ìr´ú_ Øæ Ü
¼Ð K 100 nm s _ &ñwn_ p[jo x9 ìr´ú{9
?
/ÂÒ_ Ô¦çH{9ôÇ +þA\ _ôÇ כ ܼРÒqty÷& 9, 40rçß x9
aAôÇ Êê 2θ_ p[jôÇ s1lx&³©Ér ^¦õ 6 xl_ Øæ[tÐ
K Fe_ Òqt$í\ _ôÇ ©Ãº_ o M:ëH כ ܼРÒq
ty÷&#Q .
Fig. 2H ^¦ x9aAôÇ Ti40Cu40Ni10Co10ìr´ú\ @/ôÇ SEM_ 'a8£¤ õ\¦ tm\ ·p ÕªaË>s. x9aA õ
&ñÉr 3rçßt x9aAÙþ¡`¦âĺ ¨îçH 203 µm_ é#Q o
Ð Óüæ5g כ `¦ ^¦ ú e%3ܼ 9 ( é#Qoo éß>), 3r ç
ß Êê\H&h W÷&#Q 20rçß x9aAÙþ¡`¦âĺ\H 22 µm &ñ¸_ ß¼lt ©{©y çH{9 > W÷&%36£§`¦
Fig. 2. SEM micrographs for Ti40Cu40Ni10Co10powder with milling time: (a) 1 h, (b) 3 h, (c) 5 h, (d) 10 h, (e) 20 h, and (f) 40 h.
Fig. 3. The grain size of Ti40Cu40Ni10Co10 powder by MA as a function of the milling time.
· ú
ú e%3. "f ^&h x9aAõ&ñ`¦[jìroK Ð
3rçßt_ é#Qoo éß> (0 < tm ≤ 3 h), 3rçß õ
20rçß_ Ôæõ éß> (3 h < tm ≤ 20 h),Õªo¦ 20r ç
ß s Êê_ çH{9o éß> (20 h ≤ tm ≤ 40 h)Ð Ðüt ú e
6£§`¦ ·ú ú e%3 (Fig. 3). SEMܼР:r x9aAõ&ñ
Ér 20rçß ÊêÂÒ' q&ñ|9©s +þA$í÷&#QH XRD_ õ
ü<¸ _ {9uHd`¦·ú ú e%3.
Fig. 4H\P5Åq¸\¦ 40◦C/minܼР8£¤&ñÙþ¡`¦âĺ
Ér tm\ @/ôÇ q&ñ|9 ìr´ú r«Ñ_ DSC/BGs. tms 20rçßtHÅÒ µ1Ï\P xß¼[þts ±úÉr :r¸ Aá¤Ü¼Ð s1lx
H&³©`¦ ^¦Ãº e%3ܼ 9, 20rçß s Êê\H tms 7£x
<Ê\ Z}Ér :r¸ Aá¤Ü¼Ð s1lx "f µ1Ï\P xß¼ _
¸ªs &h ¶ðAá¤KtH &³©`¦ ^¦ ú e%3. sכ
Ér 20rçß x9aA Êê\H tms 7£x<Ê\ Ð îß&ñ
)
a q&ñ|9½+ËFKs +þA$í÷&#Q Hכ ܼРÒqty÷&#Q .
tms 40rçß\"f_ Tp1, Tp2H 470.4◦Cü< 555.3◦C, Tx1, Tx2H 446.2◦Cü< 510.9◦Cs%3ܼ 9, Tp1\ @/ôÇ µ1Ï\P\
-tH -9.5 mJ/mgs%3.
Fig. 4. The variation of DSC curves with milling time for Ti40Cu40Ni10Co10 powder.
Fig. 5. The variation of DSC curves with heating rate of Ti40Cu40Ni10Co10 powder for milling of 40 hours.
Fig. 5H\P%o t ·ú§Érq&ñ|9 FK5Åq½+ËFK`¦ 40rçß x9
aAôÇ Êê HR`¦ 10, 20, 30,Õªo¦ 40◦C/minÐ 8£¤&ñÙþ¡
`
¦M: èß r ÅÒ\P|¾Óìr$3 /BGs. HRs 10, 20, 30, Õªo¦ 40 ◦C/min{9 M: Tp1Ér 444.6, 455.7, 463.6, Õ
ªo¦ 470.4◦C/min, Tp2H 530.7, 539.6, 550.8,Õªo¦ 555.3 ◦C/mins%3ܼ 9, Tx1Ér 423.1, 432.4, 437.7,Õªo
¦ 446.2◦C/min, Tx2H 477.7, 489.8, 503.9,Õªo¦ 510.9
◦C/minÐ"f HRs 7£x<Ê\ Tpü< Tx[þts ¸¿º 7£x
<Ê`¦·ú ú e%3ܼ 9, :£¤y HRs 40◦C/min\"fH 391.9◦C ÂÒH\"f Tg +þA$íHd`¦ ^¦ ú e%3. q&ñ|9 F
K5Åq½+ËFKÉr \P&hܼРԦîß&ñ l M:ëH\ 7᧠8 ½©gË:&h
&ñ|9Ð o½+É M: \-t 9כ¹ >)a. sQôÇ
&ño sÀÒ#QtHX< 9כ¹ôÇÖ¸$ío\-t\¦%3l 0A
Fig. 6. Kissinger plots of ln(Q/T2p) vs. 1/Tp of Ti40Cu40Ni10Co10powder.
Fig. 7. Composition (at.%) of Ti40Cu40Ni10Co10powder as a function of milling time.
# Kissinger ~½ÓZO [9]`¦s6 x %i.
d[ln(Q/Tp2)]/d(1/Tp) = −E/R
#
l"f TpH þj@/ µ1Ï\P 4xĺo:r¸, QH \P5Åq¸ (◦C/min), RÉr l^©Ãº, Õªo¦ EH Ö¸$ío\-ts
. 0A_ dܼÐÂÒ' ln(Q/T2p)@/ 1/Tp_ ÕªaË>\"f f _
lÖ¦l (Fig. 6)\¦s6 x # Ö¸$ío\-t\¦ >íß
%
i. Kissinger_ ~½ÓZOÉr\P5Åq¸ü< Tpü<_'a>Ð y r
«Ñ\ @/ôÇ DSCz´+«> õ_ K$3\"f © {9ìøÍ&h
~
½ÓZOܼР6 x÷&l M:ëH\ :r ½¨\"f¸ s ~½ÓZO`¦×þ
%i. MT 40rçß âĺ Kissinger_ ~½ÓZOܼР½¨ôÇ q
&ñ|9 ìr´úr«Ñ_Ö¸$ío\-tH Tp1õ Tp2\"f yy 227.7 kJ/molõ 282.4 kJ/mol`¦?/%3.
