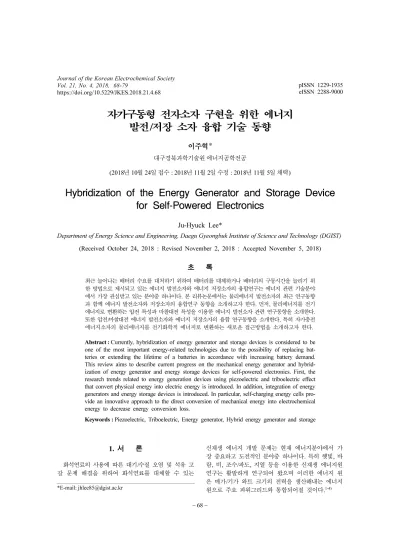

자가구동형 전자소자 구현을 위한 에너지 발전/저장 소자 융합 기술 동향
이주혁*
대구경북과학기술원 에너지공학전공
(2018년 10월 24일 접수 : 2018년 11월 2일 수정 : 2018년 11월 5일 채택)
Hybridization of the Energy Generator and Storage Device for Self-Powered Electronics
Ju-Hyuck Lee*
Department of Energy Science and Engineering, Daegu Gyeongbuk Institute of Science and Technology (DGIST) (Received October 24, 2018 : Revised November 2, 2018 : Accepted November 5, 2018)
초 록
최근 늘어나는 배터리 수요를 대처하기 위하여 배터리를 대체하거나 배터리의 구동시간을 늘리기 위 한 방법으로 제시되고 있는 에너지 발전소자와 에너지 저장소자의 융합연구는 에너지 관련 기술분야 에서 가장 관심받고 있는 분야중 하나이다. 본 리뷰논문에서는 물리에너지 발전소자의 최근 연구동향 과 함께 에너지 발전소자와 저장소자의 융합연구 동향을 소개하고자 한다. 먼저, 물리에너지를 전기 에너지로 변환하는 압전 특성과 마찰대전 특성을 이용한 에너지 발전소자 관련 연구동향을 소개한다.
또한 압전/마찰대전 에너지 발전소자와 에너지 저장소자의 융합 연구동향을 소개한다. 특히 자가충전 에너지소자의 물리에너지를 전기화학적 에너지로 변환하는 새로운 접근방법을 소개하고자 한다.
Abstract : Currently, hybridization of energy generator and storage devices is considered to be one of the most important energy-related technologies due to the possibility of replacing bat- teries or extending the lifetime of a batteries in accordance with increasing battery demand.
This review aims to describe current progress on the mechanical energy generator and hybrid- ization of energy generator and energy storage devices for self-powered electronics. First, the research trends related to energy generation devices using piezoelectric and triboelectric effect that convert physical energy into electric energy is introduced. In addition, integration of energy generators and energy storage devices is introduced. In particular, self-charging energy cells pro- vide an innovative approach to the direct conversion of mechanical energy into electrochemical energy to decrease energy conversion loss.
Keywords : Piezoelectric, Triboelectric, Energy generator, Hybrid energy generator and storage
1. 서 론
화석연료의 사용에 따른 대기/수질 오염 및 석유 고 갈 문제 해결을 위하여 화석연료를 대체할 수 있는
신재생 에너지 개발 문제는 현재 에너지분야에서 가 장 중요하고 도전적인 분야중 하나이다. 특히 햇빛, 바 람, 비, 조수/파도, 지열 등을 이용한 신재생 에너지원 연구는 활발하게 연구되어 왔으며 이러한 에너지 원 은 메가/기가 와트 크기의 전력을 생산해내는 에너지 원으로 주요 파워그리드와 통합되어질 것이다.1-4)
*E-mail: [email protected]
최근 태블릿, 휴대 전화 및 다양한 센서와 같은 다 기능성 스마트 전자 기기가 일상 생활에서 널리 보급 되고 있다. 이러한 장치는 장시간 배터리 구동을 위해 저전력/고효율 전자소자로 설계되지만 다양한 기능성 때문에 소비 전력이 높은 경우가 많다. 따라서 다양한 저전력 스마트 전자 기기의 독립적이고 유지 보수가 필요없는 지속적인 작동을 위한 지속적인 에너지 전 력원이 필요하다.
최근, 주변에서 버려지는 에너지원을 전기에너지로 변환하는 에너지하베스팅 기술이 활발히 연구되고 있 다. 특히 기계에너지를 전기에너지로 변환하는 압전 및 마찰대전 특성을 이용한 에너지 발전소자 관련 연구가 활발히 진행되고 있다.5-13) 또한 에너지 저장소자 기술 은 전자소자를 구동시키기 위해 꼭 필요한 에너지 기 술요소로 에너지 하베스팅 기술과 마찬가지로 활발히 연구되고 있다.14-17)이러한 에너지 발전소자와 저장소 자의 일체형 통합 기술은 지속적으로 에너지를 공급할 수 있는 에너지 기술로, 최근 빠르게 발전하고 있는 전 자소자의 지속적인 구동을 위한 에너지원으로 관심을 받고 있다. 이것은 마이크로/나노 시스템에 전력을 공 급하기 위한 나노물질 및 나노기술의 응용과 관련된 에 너지 기술로서 새롭게 부상하는 분야로 배터리를 대체
하거나 적어도 배터리의 수명을 연장하여 전자소자의 구동시간을 획기적으로 증가시키는데 사용될 것이다.
본 리뷰논문에서는 최근 에너지 발전소자와 에너지 저장소자의 통합 기술 동향에 대해서 소개하고자 한 다. 먼저 기계적 에너지를 전기적 에너지로 변환하는 압전/마찰대전 에너지 발전소자에 대해서 소개하고자 한다. 또한 에너지 발전소자와 에너지 저장 소자의 단 순 결합과 하이브리드 구조를 통한 융합 연구에 대한 연구 동향을 소개하고자 한다.
2. 본 론 2.1 압전 에너지 하베스팅 기술
압전효과는 비대칭 결정구조를 가지는 특정 물질에 압력을 가해줄 경우 발생하는 비대칭 전위 분포에 기 인한 효과로 물질의 전기적 상태와 기계적 상태의 선 형적인 상호작용을 나타내는 가역적인 반응이다.18) 즉 기계에너지를 전기에너지로 변환이 가능하며 또한 전 기에너지를 기계에너지로 변환이 가능하다. 압전 재료 에 기계적 에너지를 가하면 압전 재료의 결정 구조가 변형되어 전기적 모멘트가 발생한다. 전기적 모멘트에 의해 야기된 분극 전하 밀도는 아래에 제시된 것처럼
Fig. 1 (a) Invention of piezoelectric nanogenerator using vertically grown ZnO nanorods array with AFM tip.5) (b) Stretchable piezoelectric nanogenerator using wavy structured PZT Nanoribon on PDMS substrate.23) (c) Piezoelectric nanogenerator using micropatterned piezoelectric polymer P(VDF-TrFE).28)
가해진 기계적 응력에 비례한다.
(1)
여기서 ρ는 분극전하밀도, d 는 압전 계수, σ는 가 해진 응력, i 는 발생된 분극 방향, j 는 가해진 응력 방향을 나타낸다. 1, 2, 3은 X, Y, 그리고 Z 축을 나타 내며 각각의 축의 전단방향은 4, 5, 6으로 나타낸다. 기 계적 응력이 Z 축 방향으로 가해질 경우 Z축 방향으 로 발생할 수 있는 압전 출력 전압은 다음과 같은 식 을 통해 이해할 수 있다.
(2)
F는 외력, t는 압전물질의 두께, ε0는 진공유전율, εr는 압전소재의 유전율, Az는 Z축 방향 면적을 나타낸다.
따라서, 압전 물질, 전극 및 외부 회로를 포함하는 소 자를 설계함으로써, 압전 효과에 기인한 전위는 전압 및 전류를 생성 할 수 있고, 전기 에너지원으로 사용 될 수있다. 압전나노소재를 이용한 에너지 발전소자는 산화아연 (ZnO) 나노와이어를 이용하여 2006년 조지 아 공과대학의 Zhong Lin Wang 교수가 처음 발표하
였으며 이후 압전 에너지 발전소자에 많은 관심이 집중 되어 다양한 연구가 보고되었다.5) 대표적인 압전 재료 인 ZnO, GaN, CdS, InN 등 압전 반도체 재료와19-22) PbZrTiO3, BaTiO3, KNbO3, NaNbO3 등 절연 압전
세라믹23-26) 그리고 PVDF, P(VDF-TrFE) 등과 같은
압전 폴리머, 압전공중합체를27, 28) 이용한 압전 에너 지 발전소자 연구가 활발히 보고 되어왔다 (Fig. 1).
압전 반도체 재료의 경우 압전과 반도체의 커플링 특 성을 이용한 piezotronics/piezo-phototronics 관련 연 구가 활발히 진행되어왔으며 이를 이용하여 발광다이 오드, 광전센서, 태양전지 등 다양한 응용분야를 선보
였다.29-31) 절연 압전세락믹 재료의 경우 높은 출력으
로 많은 관심을 받았으며 압전 폴리머 재료의 경우 유연소자 응용을 위하여 많은 연구가 진행되었다.23-28) 최근에는 그래핀, 육방정계 질화붕소 (hexagonal boron nitride, h-BN), 전이금속 칼코겐화합물 (Transition metal dichalcogenide, TMDC) 등의 이 차원 (2D) 압전물질,32,33) 아미노산 (Amino acid), 펩타 이드 (Peptide), 단백질 (Protein) 등 바이오재료의34-36) 압전특성을 이용한 압전 에너지 발전소자 관련 연구 가 활발히 진행되고 있다.
TMDC의 경우 벌크형태에서는 중심대칭의 결정구 ρi dijσj i = 1 2 3, ,
j = 1 2 3 4 5 6, , , , ,
⎝ ⎠
⎛ ⎞
=
Vz dzzFt εrε0Az ---
=
Fig. 2 (a) Monolayer top view geometry of (a) boron nitride (h-BN) and trigonal prismatic molybdenum disulfide (2H- MoS2) with piezoelectric polarization, and calculated piezoelectric coefficient of TMDC.37) (b) Probing the piezoelectric property of free-standing monolayer MoS2 using piezoresponseforce microscopy technique.38) (c) Experimental demonstration of the piezoelectric property of monolayer MoS2 based piezoelectric device.6) (d) Investigation of piezoelectric property of turbostratic stacking structured bilayer WSe2 based piezoelectric device.39)
조를 가지기 때문에 압전특성을 나타내지 않는다. 하 지만 단층 구조를 가지는 경우 반전중심이 사라져 압 전특성을 나타낸다. 이러한 단층 TMDC물질의 압전 특성이 DFT 시뮬레이션과 PFM 측정을 통해 증명되 었으며 압전소자로 제작되어 특성이 평가되었다. 먼저 단층 구조를 가지는 h-BN 및 TMDC의 압전 계수가 제1원리 계산법을 이용하여 이론적으로 예측되었으며 예측된 압전상수 d11 값은 기존 압전재료와 필적하는 수치를 나타내었다 (Fig. 2(a)).37)또한 PFM을 이용하 여 측정된 MoS2의 압전상수 d11 값은 시뮬레이션으로 예측한 값과 비슷한 수치로 측정됨을 확인하였다 (Fig. 2(b)).38) 또한 단층 MoS2를 이용한 압전소자가 2014년 처음으로 소개되었다 (Fig. 2(c)).6) MoS2 암 체어 방향을 따라 압전소자가 변형되면 양쪽의 지그 재그 가장자리에서 반대 극성의 압전 분극 전하가 유
도되어 외부 회로를 통해 전자의 흐름을 유도한다. 다 시 압전소자에 가해진 압력이 사라지면 압전 분극이 사라지고 쌓여있던 전자가 반대 방향으로 흘러 처음 의 자리로 돌아온다. 단일층 MoS2 기반의 압전소자에 서 오픈서킷 전압 (Voc) 약 15 mV, 쇼트서키 전류 (Isc) 약 30 pA의 출력을 나타냈으며 최대 약 2 mW m-2의 전력을 발전하였다. 또한 최근 터보 스태 틱 스태킹 (turbostratic stacking) 구조를 가지는 이중 층 (Bilayer) TMDC 기반의 압전소자가 단층 TMDC 기반 압전소자보다 기계적으로 더 뛰어난 내구성을 나 타내었다.39)
바이오 압전재료의 경우 뼈, 나무, 힘줄, 피부, 실크, 머리카락 조개껍질 등 생체물질에서 압전성이 발견되 어 관심이 집중되었다.40-42) 이러한 물질의 압전특성 원 리와 유기체에서 압전특성의 역활을 밝히기 위한 연
Fig. 3. (a) Supramolecular packing directs piezoelectric response in glycine amino acid crystals (left), and Simple energy harvesting method using ¥ã-glycine crystals (right).43) (b) Growth of vertical FF peptide microrod arrays with controlled polarization and statistics of piezoelectric polarization direction of vertically grown FF peptide microrod measured by PFM method.46) (c) Schematic diagram depicting the fabrication process to create large-scale peptide nanotube arrays through meniscus-driven self-assembly, and unidirectional polarization of FF piezoelectric nanotubes measured by PFM method.47)
구가 활발히 이루어져 왔다. 최근 이러한 유기체의 기 본단위인 아미노산과 펩타이드에서 강한 압전특성이 나타남이 밝혀졌다. 특히 아미노산중 가장 기본요소인 글라이신 (Glycine)에서 굉장히 높은 전단 압전특성이 나타남을 이론적, 실험적으로 입증하였다 (Fig.
3(a)).43) α-Glycine의 경우 중심대칭을 가지는 결정구 조를 가지기 때문에 압전특성이 나타나지 않지만 β- Glycine과 γ-Glycine의 경우 반전중심이 없는 비대칭 결정구조를 가지기 때문에 높은 압전특성을 나타낸다.
특히 β-Glycine의 경우 약 200 pm V-1 의 전단 압전 계수 d16를 나타내었으며 상대적으로 낮은 유전율을 가지기 때문에 기존의 압전세라믹보다 더 높은 출력 전압을 예측할 수 있다. 또한 자가조립법으로 합성된 diphenylalanine (FF) 펩타이드 나노튜브에서 높은 전 단 압전특성 (d15 = 80 pm V-1)이 나타남이 밝혀졌
다.44,45)현재 바이오 압전소재를 이용하여 압전소자를
구현하기 위한 가장 큰 장애물은 바이오 압전소재의 분극방향을 한 방향으로 정렬하는 것이다. 최근 외부 전기장을 가해주어 자가조립된 FF 나노튜브의 분극을 정렬하는 방법이 발표되었다.46) 자가조립특성을 이용 하여 FF 나노튜브를 생성하는 공정과정도중 강한 외 부전기장을 가해주어 분극의 방향을 정렬하였으며 외 부전기장의 방향에 따라 분극의 방향을 제어할 수 있 음을 보여주었다 (Fig. 3(b)). 또한 최근 외부전기장 없이 기판의 전하와 펩타이드의 분극간 상호작용을 이 용하여 분극방향을 정렬하는 방법이 발표되었다.47) 친 환경 공정방법인 풀링(pulling) 공정을 이용한 메니스 커스힘을 기반으로 자가조립 FF 나노튜브를 형성하였 으며 공정도중 기판과 펩타이드의 전하-분극 상호작용 을 제어하여 FF 나노튜브의 분극방향을 정렬 및 제어 할 수 있음을 보여주었다 (Fig. 3(c)).
2.2 마찰대전 에너지 하베스팅 기술
최근 기계에너지를 전기에너지로 변환하는 또 다른 기술로 마찰대전 특성을 이용한 에너지 하베스팅 기 술이 연구되고 있다.8-10)마찰대전 에너지 하베스팅 기 술은 높은 출력과 다양한 소재군, 간단한 소자 구조 및 소재단가가 낮다는 장점을 가지고 차세대 신재생 에너지원으로서 높은 관심을 받고 있다. 마찰대전 에 너지 발전소자의 구동 원리는 마찰전기 및 정전기 유 도에 기반한다. 먼저 서로 다른 두 물질이 접촉을 이 루었을 때 마찰대전 배열표 (Triboelectric series table)에 따라 한 물질에서 다른 물질로 전하의 이동이 발생하며 한쪽물질의 표면은 양전하, 다른 물질의 표 면은 음전하로 대전되는 정전기를 형성하게 된다. 형 성된 정전기는 두 물질이 분리될때 분극을 발생하고 포텐셜에 의해 전극에서 다른 전극으로 외부회로를 통 해 전자의 흐름이 유도된다. 두 물질이 다시 마찰될때 발생되었던 분극이 사라지고 반대 방향으로 전자의 흐 름이 발생한다 (Fig. 4(a)). 이렇게 외부응력이 가해짐 에 따라 서로 다른 두 가지 물질의 마찰대전효과에 의해 발생하는 Voc와 Isc는 다음 식을 통해 결정된다.
(3)
(4)
σ는 대전된 마찰대전 전하밀도, x는 두물질간 거리, ε0는 진공유전율, S 는 마찰면적, v는 이동속도, d 는 물질두께, εr는 물질의 유전율을 나타낸다. 또한 마찰 대전 발전소자는 소자 구성 및 구동원리에 따라, 수직
Voc σx t( ) ε0 ---
=
Isc
Sσv t( )d1 εr1 --- d2
εr2 --- + d1
εr1 --- d2
εr2 --- x t( )
+ +
⎝ ⎠
⎛ ⎞2
---
=
Fig. 4 (a) Schematic illustration of power generation mechanism of triboelectric nanogenerator. (b) The four fundamental modes of triboelectric nanogenerator (vertical contact mode, lateral sliding mode, single electrode mode, and free-standing mode).
접촉 모드, 수평 슬라이딩 모드, 단일 전극 모드, 프리 스탠딩 (free standing) 모드로 나뉘어 질 수 있다 (Fig. 4(b)).48) 따라서 식 (3), (4) 및 물리에너지의 유형, 그리고 마찰대전 발전소자의 구동원리에 기초하 여 지속적인 에너지를 공급하는 마찰대전 에너지 발 전소자의 설계에 중요한 방향을 제시할 수 있다. 마찰 대전 에너지 발전소자의 발전출력을 높이기 위해 가 장 쉽게 접근할 수 있는 방향은 마찰면적을 향상시키 는 연구이다. 이를 위해 마찰물질을 다양한 나노구조 물 및 마이크로구조물로 형성하는 연구가 활발히 진 행되어왔다.
마찰대전 물질은 한쪽은 쉽게 양의전하로 대전되는 물질, 다른한쪽은 음의전하로쉽게 대전되는 물질을 사 용한다. 양의마찰대전 물질로는 주로 알루미늄(al), 금 (Au), 은(Ag) 등과 같은 메탈물질을 이용하며 음의마 찰대전 물질로는 Polytetrafluoroethylene (PTFE), Polydimethylsiloxane (PDMS), Polyimide (PI), Polyvinyl chloride (PVC) 등 폴리머 물질을 주로 사 용한다. 본 리뷰논문에서는 음의 마찰대전 물질로 유 용하게 사용되는 PDMS 폴리머 물질의 구조적 변화 에 따른 연구동향을 알아보고자 한다. 먼저 PDMS를
실리콘 마이크로패턴 몰드를 이용하여 다양한 형태의 마이크로구조물로 형성하는 연구가 발표되었다.49) PDMS를 라인, 큐브, 그리고 피라미드 형태의 마이크 로 구조물로 형성하여 마찰대전 에너지 발전소자의 출 력을 평가하였으며 출력 효율은 박막<라인<큐브<피라 미드의 순으로 검증되었다 (Fig. 5(a)). 특히 피라미드 형태의 마이크로 구조물을 이용한 경우 최대 출력 전 압 18 V, 출력 전류 0.7 uA의 높은 출력을 나타내었 으며 이는 기존 단순박막을 이용하는 경우보다 약 4 배 이상 출력이 향상됨을 보여준다. 이후 PDMS의 나 노구조물 형성을 통한 마찰대전 에너지 발전소자의 출 력을 향상시키는 연구가 진행되었다. 대표적으로 PDMS를 나노포로스 형태로 제어하여 마찰대전 에너 지 발전소자의 출력을 향상시켰다.50)나노포로스 구조 를 가지는 PDMS는 표면의 마찰면적을 향상시킬 뿐만 아니라 내부포어에서도 전하를 발생시키기 때문에 소 자의 출력을 향상 시킬수 있다 (Fig. 5(b)). 기존의 박 막타입 마찰대전 소자의 경우 약 50 V, 0.02 mA cm-2 의 출력을 보인 반면, 나노포로스 PDMS를 이용한 경 우 약 130V, 0.1 mA cm-2의 높을 출력을 나타내었 다. 또한 내부 포어의 크기가 감소함에 따라 전하 발 Fig. 5 (a) Development of the triboelectric nanogenerator using micropatterned PDMS layer.49) (b) Development of the triboelectric nanogenerator using nano-porous structured PDMS layer.50) (c) Development of the textile-based wearable triboelectric nanogenerator using nanostructured PDMS layer, and demonstration of the Self-powered commercial LCD, LEDs, and a remote control (keyless vehicle entry system).51)
생 면적이 증가하여 출력이 증가하는 양상을 보였다.
다음으로 텍스타일 형태의 높은 표면적을 가지는 기 판상에 PDMS 나노구조물을 이용한 고출력 마찰대전 에너지 발전소자가 개발되었다.51) PDMS의 마찰면적 을 획기적으로 향상시키기 위하여 은(Ag)이 코팅된 신 축성 텍스타일상에 ZnO 나노와이어를 성장시키고 그 위에 PDMS 마찰물질을 코팅하여 PDMS 나노구조물 을 형성하였다. 단순박막 PDMS를 이용한 소자의 경 우 약 30 V, 20 uA의 출력을 나타낸 반면 나노구조 물을 이용한 소자의 경우 약 120 V, 65 uA의 향상 된 출력을 나타내었다. 또한 이렇게 제작된 여러소자 의 적층형 구조를 개발하여 약 170 V, 120 uA의 높 은 출력이 나타남을 확인하였다. 이렇게 개발된 고출 력 마찰대전 에너지 발전소자는 발광다이오드 (LED), 액정디스플레이 (LCD)를 구동시킬수 있으며 추가적인 전력없이 차량용 리모컨을 구동 할 수 있었다 (Fig.
5(c)).
2.3 에너지 발전/저장 소자 결합
자연에서 얻을수 있는 물리적 에너지원은 제어가 어 렵고 불안정한 특성을 가지기 때문에 에너지 발전소 자를 통해 변환된 전기에너지를 직접적으로 전자소자 의 에너지원으로 사용하기는 어렵다. 따라서 캐패시터 (Capacitor) 또는 배터리와 같은 에너지 저장소자를 이 용하여 전자소자의 에너지 전력원으로의 사용이 필요 하다. 따라서 에너지 발전소자와 저장소자를 하나의 소자에 통합하면 주변에 존재하는 기계에너지로부터 에너지를 전환하여 다양한 전자소자 및 시스템에 지 속적으로 전원 공급이 가능하다. 이에 따라 최근 압전 /마찰대전 에너지 발전소자와 에너지 저장소자(캐패시 터, 배터리)의 결합을 통해 발광다이오드, 액정 디스플 레이, 전기장발광소자, 마이크로히터, 휴대전화, 센서, 심장박동기, 뇌심부자극기 등 다양한 전자소자를 구동 할 수 있음이 보고되었다.52-55) 압전/마찰대전 에너지 발전소자와 에너지 저장소자가 연결되는 경우 에너지 발전소자의 출력 전류가 AC 형태로 동작되기 때문에 정류다이오드를 이용하여 결합되어야 한다. 또한 에너 지 발전소자의 출력은 불규칙하고 불안정한 전기를 생 성하는데 반면 에너지 저장 소자를 효율적으로 충전 하려면 적절한 충전 전압과 전류가 일정해야 한다. 따 라서 에너지 발전소자를 사용하여 에너지 저장 소자
를 효율적으로 충전하기위해 변압기, AC-DC 컨버터 및 DC-DC 컨버터가 포함 된 최적화 된 회로를 이용 해야 한다 (Fig. 6).56)
최근 단순한 에너지 발전소자와 저장소자의 결합이 아닌 에너지 변환시 발생하는 에너지 손실을 최소화 하기 위한 하이브리드형 에너지 발전/저장 소자가 개 발되었다. 일반적으로 에너지 발전소자를 이용한 전기 생성 및 에너지 저장은 기계적 에너지를 전기에너지 로 전환 한 다음, 전기 에너지를 전기 화학 에너지로 전환하는 두 가지 프로세스를 통해 에너지를 저장한 다. 2012년 미국 조지아공대에서 LiCoO3 음극, TiO2
나노 튜브 양극 및 PVDF 압전 폴리머 필름 세퍼레 이터로 구성된 리튬 이온 배터리를 이용하여 자가충 전 배터리를 처음으로 소개하였다 (Fig. 7(a)).57) 본 배터리에 외부응력이 가해지는 경우 PVDF로부터 발 생하는 압전 포텐셜이 LiCoO3로부터 TiO2 나노튜브 로 Li+ 이온을 움직이는 힘으로 작용하며 전극에서 충 전반응을 발생시킨다. 이 반응은 압전에너지를 전기에 너지로 변환하는 중간 단계를 거치지 않고 직접 물리 에너지가 전기화학적 에너지로 변환되는 2개의 과정 이 1개의 과정으로 혼합된 새로운 메커니즘을 제안한 다. Fig. 7(b) 는 가해지는 응력에 의해 배터리가 충 전되는 메카니즘을 상세히 나타낸다. 먼저 배터리에 압축응력이 가해질 경우 PVDF에서 양극쪽은 양의 압 전전위, 음극쪽은 음의 압전전위를 생성한다. 전해질 안의 Li+ 이온은 PVDF에 발생한 압전전위를 상쇄시 키기 위하여 양극에서 음극으로 이동하여 양극주변의 Li+ 이온의 밀도가 감소하여 다음식과 같은 화학평형 이 깨지게 된다.
LiCoO2 ↔ Li1-xCoO2 + xLi+ + xe- (5)
따라서 Li+가 LiCoO2에서 이탈하여 Li1-xCoO2를 생 성하게 된다. 이와 마찬가지로 양극 주변의 Li+ 이온 의 농도가 증가함에 따라 양극에서의 화학 평형이 깨 지게 되어
TiO2 + xLi + + xe-↔LixTiO2 (6)
Li+는 TiO2와 반응하여 LixTiO2를 형성하게 된다.
이 과정에서 Li+ 이온은 양극에서 음극으로 연속적 Fig. 6 Schematic diagram of module circuit for driving applications using energy generator and storage device.
으로 이동하게되어 리튬이온배터리의 충전이 시작된 다. 본 연구발표 이후 리튬이온 배터리와 압전막으로 구성된 하이브리드 셀에서 음극재료를 Cu O, graphene, graphite, 및 CNT와 같은 물질을 사용하 는 연구와 PVDF 압전층을 PVDF-PZT 나노 복합 체 필름, 다공성 PVDF 필름으로 대체한 연구가 발 표되었다.58-61)
2015년 압전필름을 이용한 자가충전 슈퍼캐패시터 전원 셀 연구가 발표된 이후 관련 연구가 꾸준히 진 행되고 있다.62-65) 특히 2018년 제주대학교 김상재 교 수 연구그룹에서는 2차원 MoSe2 나노구조물을 슈퍼 캐패시터의 전극으로 사용하고, PVDF-NaNbO3 하이 브리드막을 압전세퍼레이터로 이용하여 자가충전 슈 퍼캐패시터를 개발하였다.65)자가충전 슈퍼캐패시터의 구동 원리는 자가충전 배터리와는 약간 상이하다 (Fig. 8(a)). 자가충전 슈퍼캐패시터에 외부 응력이 가 해지면 압전막에 분극이 발생하게 되고 생성된 분극 의 균형을 맞추기 위해 전해질안의 전하 캐리어가 슈
퍼캐패시터의 전극쪽으로 이동하게 된다. 먼저 압전막 표면의 증가 된 전하 밀도는 전해질 내의 양이온 및 음이온의 분포에 영향을 미친다. 압전 전위는 이온의 재분배를 일으키고 슈퍼캐패시터 전극의 표면에 전하 를 축적시킨다. 자가충전 슈퍼캐패시터에 가해진 압축 응력을 제거하면 압전소재의 압전분극이 사라지고 전 해질 이온이 다시 전극으로 이동하여 이온의 분포가 다시 균형점에 도달하게된다. 이렇게 자가충전 과정이 완료되고 기계적 에너지가 전기 화학적 에너지로 변 환되어 슈퍼캐패시터에 저장되게 된다. 따라서 반복되 는 응력에너지에 따라 슈퍼캐패시터에 점점 에너지가 저장되게 되며 가해지는 응력에 따라 저장되는 에너 지의 양이 달라진다 (Fig. 8(b)).
본 자가충전형 배터리 및 슈퍼캐패시터는 외부 회 로에서 손실되는 에너지를 없애고 기계적 에너지를 전 기 화학적 에너지로 직접 전환하여 에너지 변환 과정 에서 발생하는 에너지 손실을 줄이는 새로운 혁신적 인 에너지 기술이라고 할 수 있다.
Fig. 7 (a) Device structure of self-charging power cell by hybridizing a piezoelectric PVDF layer and a Li-ion battery, and (b) the working mechanism of the self-charging power cell driven by compressive strain.57)
3. 결 론
본 리뷰논문에서는 자가구동형 전자소자 구현을 위 한 기계적 에너지를 전기에너지로 변환하는 압전/마찰 대전 기반 에너지 발전소자와 이를 이용한 에너지 발 전/저장 융합소자에 대한 최근 연구동향을 요약 하였 다. 현재까지, 압전, 마찰 전기 에너지 발전소자 개발 에 큰 발전이 이루어졌으며 에너지 발전소자의 출력 성능은 소형 전자소자를 자가구동형으로 구동시킬 수 있는 수준에 이르렀다. 이뿐만 아니라 충전 시스템과
같은 실용적인 응용분야를 위한 에너지 발전소자와 에 너지 저장 소자의 융합이 도입되었다. 자가충전형 에 너지소자는 에너지 발전소자를 에너지 저장소자와 융 합하는 혁신적인 방법을 제공하였다. 자가충전형 배터 리 및 슈퍼캐패시터는 에너지 발전소자에서 발생된 에 너지의 외부 회로에서의 손실을 획기적으로 줄일수 있 으며 기계 에너지를 전기 화학 에너지로 바로 변환하 여 에너지 변환과정에서 발생하는 에너지 손실을 줄 인다. 이러한 혁신적인 에너지 변환 기술은 미래 마이 크로 / 나노 시스템 및 모바일 / 휴대용 전자 기기의 Fig. 8 (a) Schematic illustration for the working mechanism of the self-charging of hybrid piezoelectric-supercapacitor.
(b) Self-charging profile of the hybrid piezoelectric-supercapacitor under an applied compressive force, and comparison of the charging voltage of the hybrid piezoelectric-supercapacitor under various applied compressive forces.65)
지속 가능하고 유지 보수가 필요없는 동작을 가능하 게 하는 중요한 연구 분야이며 앞으로도 활발히 연구 될 것으로 전망된다.
