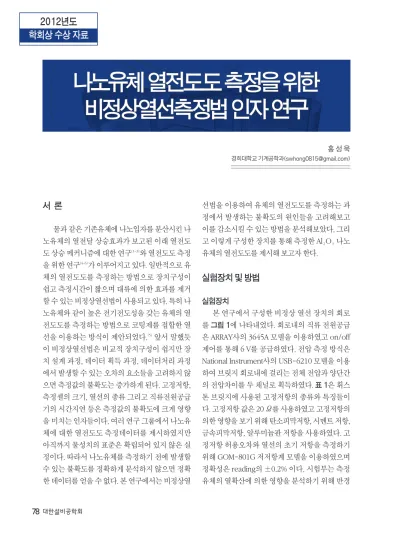

나노유체 열전도도 측정을 위한 비정상열선측정법 인자 연구

홍 성 욱

경희대학교 기계공학과([email protected])

서 론

물과 같은 기존유체에 나노입자를 분산시킨 나 노유체의 열전달 상승효과가 보고된 이래 열전도 도 상승 메커니즘에 대한 연구^(1-3)와 열전도도 측정 을 위한 연구^(4-6)가 이루어지고 있다. 일반적으로 유 체의 열전도도를 측정하는 방법으로 장치구성이 쉽고 측정시간이 짧으며 대류에 의한 효과를 제거 할 수 있는 비정상열선법이 사용되고 있다. 특히 나 노유체와 같이 높은 전기전도성을 갖는 유체의 열 전도도를 측정하는 방법으로 코팅제를 접합한 열 선을 이용하는 방식이 제안되었다.⁽⁵⁾ 앞서 말했듯 이 비정상열선법은 비교적 장치구성이 쉽지만 장 치 설계 과정, 데이터 획득 과정, 데이터처리 과정 에서 발생할 수 있는 오차의 요소들을 고려하지 않 으면 측정값의 불확도는 증가하게 된다. 고정저항, 측정셀의 크기, 열선의 종류 그리고 직류전원공급 기의 시간지연 등은 측정값의 불확도에 크게 영향 을 미치는 인자들이다. 여러 연구 그룹에서 나노유 체에 대한 열전도도 측정데이터를 제시하였지만 아직까지 물성치의 표준은 확립되어 있지 않은 실 정이다. 따라서 나노유체를 측정하기 전에 발생할 수 있는 불확도를 정확하게 분석하지 않으면 정확 한 데이터를 얻을 수 없다. 본 연구에서는 비정상열

선법을 이용하여 유체의 열전도도를 측정하는 과 정에서 발생하는 불확도의 원인들을 고려해보고 이를 감소시킬 수 있는 방법을 분석해보았다. 그리 고 이렇게 구성한 장치를 통해 측정한 Al₂O₃ 나노 유체의 열전도도를 제시해 보고자 한다.

실험장치 및 방법

실험장치

본 연구에서 구성한 비정상 열선 장치의 회로 를 그림 1에 나타내었다. 회로내의 직류 전원공급 은 ARRAY사의 3645A 모델을 이용하였고 on/off 제어를 통해 6 V를 공급하였다. 전압 측정 방식은 National Instrument사의 USB-6210 모델을 이용 하여 브릿지 회로내에 걸리는 전체 전압과 양단간 의 전압차이를 두 채널로 획득하였다. 표 1은 휘스 톤 브릿지에 사용된 고정저항의 종류와 특징들이 다. 고정저항 값은 20 Ω를 사용하였고 고정저항의 의한 영향을 보기 위해 탄소피막저항, 시멘트 저항, 금속피막저항, 알루미늄판 저항을 사용하였다. 고 정저항 허용오차와 열선의 초기 저항을 측정하기 위해 GOM-801G 저저항계 모델을 이용하였으며 정확성은 reading의 ±0.2% 이다. 시험부는 측정 유체의 열확산에 의한 영향을 분석하기 위해 반경

나노유체 열전도도 측정을 위한

비정상열선측정법 인자 연구

<표 1> Specifications of Resistors Resistor Tolerance

(%)

T.C.R (ppm)

Nominal

Value(Ω) R₁(Ω)

Measured

R₂(Ω) R₃(Ω)

Carbon flim ±5 -1000↑ 20 19.68 19.70 19.78

Cement ±5 300 20 20.30 20.20 20.20

Metal film ±1 50 20 19.97 20.01 19.92

Aluminum housing ±1 50 20 20.02 20.05 20.08

이 12 mm와 21 mm인 두 개의 원형관을 제작하였 다. 열선의 종류는 코팅층에 의한 영향을 분석하기 위해 25 µm 열선 반경과 25 µm Teflon 코팅층이 접 합된 백금선과 12.5 µm 열선 반경과 1.5 µm Isonel 코팅층이 접합된 백금선을 이용하였고 길이는 141 mm이다.

실험방법 및 데이터 획득

실험방법

열선 내에 순간적으로 전류가 흐르게 되면 열 선의 온도는 주변 유체의 열전도도에 의존하여 상 승하게 된다. 즉, 열전도도가 높은 유체의 경우 열 선주위로의 열전달이 증가하여 상대적으로 열전도 도가 낮은 유체보다 온도상승이 낮게 될 것이다.

열선의 온도상승과 유체의 열전도도간의 관계 는 Carsaw와 Jaeger의 해석해⁽⁷⁾에 의해 식(1)과 같 이 표현된다.

k

= Q d(lnt)

4�L

d(∆T)

R

= R

휘스톤 브릿지 양 단간의 저항변화를 측정하고 식(2)로 나타내는 저항과 온도 관계를 이용하면 시 간에 따른 열선의 온도변화를 계산할 수 있다. 본 연구에서 측정한 α는 0.003524 /℃ 이다. 따라서 열 선에 가해지는 전력과 로그시간-온도변화 데이터 를 선형구간에서 획득하면 유체의 열전도도를 측 정할 수 있다.

데이터 획득 과정

그림 2는 직류전원 공급기의 전압응답특성을 나타낸 것이다. on/off 제어 시 설정전압 6 V와 5 V 에 도달하기까지 일정한 시간지연이 나타나게 되 는 것을 알 수 있다. 시간지연이 일어나는 구간에서

[그림 1] Schematics of the apparatus for transient hot wire method.

[그림 2] The voltage rise-ups in the switching duration for three sample measurement sets of water and EG

는 설정전압보다 낮은 전압이 가해지게 된다. 따라 서 이 구간에서 데이터를 획득할 시 측정값은 상당 한 오차를 발생하게 된다. 물과 Ethylene Glycol의 전압상승구간을 식(3)과 같이 보간을 하면 6 V와 5 V에서 시간상수 τ는 각각 0.041, 0.0396이다. 즉, 본 실험장치의 시간상수는 약 0.04인 것을 알 수 있다.

V = V

그림 3은 데이터 획득 구간에 따른 물의 열전도 도 측정값의 분포이다. 1, 2 구간의 기울기를 이용 하면 시간상수의 영향에 의해 중앙값은 한쪽으로 치우쳐 측정값을 대표할 수 없으며 문헌 값과의 오

[그림 3] Results of errors for data acquisition range

[그림 4] Effect of resistor type on the thermal conductivity

려하면 데이터 획득의 유효한 구간은 1.0<ln(t)<2.5 임을 알 수 있다.

실험결과 및 고찰

열전도도값에 영향을 미치는 인자들

저항의 영향

고정저항의 종류에 따른 물의 열전도도 측정 결과를 그림 4에 나타내었다. 10회 반복측정 하였 으며 이를 박스플롯으로 나타내었다. 표 2 의 각 저 항의 온도저항계수(Temperature Coefficient of Resistor)를 비교해보면 시멘트저항과 같이 온도저 항계수가 높은 경우 문헌 값 보다 열전도도가 높게 측정되는 것을 알 수 있다. 휘스톤 브릿지 회로 내 에 전원을 공급하게 되면 고정저항이 온도저항계 수에 비례하여 증가한다. 결국 측정 결과의 불확도 에 영향을 미치기 된다. 반면에 탄소피막저항의 경 우 -1000 ppm의 음의 온도저항계수를 갖기 때문 에 문헌 값에 비해 매우 낮은 열전도도가 측정된다.

금속피막저항과 알루미늄 방열판 저항의 경우 온 도저항계수는 같지만 알루미늄 방열판 저항의 편 향오차가 더 낮게 측정이 되었는데 이는 방열판이 고정저항의 온도상승 효과를 감소시켜 나타난 결 과로 분석된다. 이것은 회로 설계 단계에 의해 나타 날 수 있는 불확도이다. 따라서 브릿지 회로를 구성 시 온도 상승이 작고 온도저항계수가 50 ppm 미만 의 값을 가지는 고정저항을 사용하는 것이 측정 불

열선의 영향

Yu and Choi⁽⁸⁾의 연구에서 로그시간-온도변화 구간을 넓게 잡을 경우와 코팅층의 두께가 상대적 으로 열선보다 얇을 경우 코팅층에 의한 오차는 매 우 낮다고 보고하였다. 본 연구에 사용되는 백금선 은 반경이 25 µm이고 Teflon 코팅두께가 25 µm 인 열선이다. 코팅두께가 다른 연구 그룹에서 사용한 열선보다 상대적으로 두껍기 때문에 반경이 12.5 µm이고 Isonel 코팅두께가 1.5 µm인 열선과 비교 검증을 실시하였다. 각기 다른 두 열선을 이용하여 측정한 물의 열전도도 결과를 표 2에 나타내었다.

10회 반복측정을 하였고 Teflon 코팅열선과 Isonel 코팅열선의 평균오차는 각각 0.39%, 1.27% 이다.

두 열선 모두 문헌값과 비교해서 낮은 오차가 발생 하는 것을 알 수 있다. 따라서 비교적 제어가 쉬운 50 µm teflon 코팅열선을 이용하여도 유체의 열전 도도 측정에 영향을 미치지 않는 것으로 분석된다.

유체용기 직경의 영향

본 연구에서 제작한 시험부의 반경은 0.012m 이다. 이는 적은양의 샘플을 이용하여 열전도도를 측정하기 위함이다. 열선으로부터 충분히 넓게 유 체가 분포되어있으면 열확산이 측정 유체를 통해 서만 일어나지만 좁게 분포 되어 있으면 열확산이 시험부 벽면의 영향을 받게 된다. 그림 5는 측정시 작 20초 후 열확산이 일어난 온도장을 도시하였다.

계산결과 물의 경우 열선으로부터 7.4 mm, EG의 경우 6.4 mm 까지 열침투가 일어나는 것을 알 수 있다. 유체의 용기를 제작시 용기의 직경은 유체의 열확산률을 고려해서 제작해야 한다. 본 연구에서 는 시험부의 검증을 위해 반경이 0.012 m와 0.021 m인 두 용기에서 물의 열전도도를 측정을 하였다.

표 3은 두 시험부를 이용하여 물의 열전도도를 10 회 측정한 결과이다. 동일조건에서 반경이 0.012 m

<표 2> Results of measured water thermal conductivity for different wire type

Wire type Reference (W/mK)

Measured (W/mK)

Bias error (%) Teflon wire 0.6062

(32.0℃) 0.6086 0.39

Isonel wire 0.6053

(31.1℃) 0.6130 1.27

인 용기를 이용하여 측정하더라도 문제없음을 관 찰하였다.

Al₂O₃ 나노유체 열전도도 측정

증류수에 Al₂O₃ 나노입자의 부피비를 0.1%, 0.3%, 0.5%, 0.7%, 1.0%로 조절하여 제조한 나노유 체의 열전도도 측정 결과를 그림 6에 나타내었다.

분산성 확보를 위해 3시간 동안 bath type 초음파 분쇄기를 이용하여 에너지를 가해주었다. 각 시료 들은 10회 반복측정을 하여 박스플롯으로 나타내 었다. 나노유체의 측정 결과는 기존의 검증했던 물 의 열전도도에 비해 편차가 크게 측정되었다. 이는 나노유체의 안정성이 충분히 확보되지 못한 것에 기인하는 것으로 생각된다. 본 연구에서 구성한 장 치를 이용하여 측정한 유효 열전도도의 최대 상승 구간은 1.0 vol. %, 28.6℃에서 5.65% 상승이다. 나 머지 부피비 0.1%, 0.3%, 0.5%, 0.7%에서 유효열전도 도 상승은 각각 0.65%, 1.08%, 3.09%, 3.93% 이다.

결 론

비정상열선법을 이용하여 유체의 열전도도를 측 정하는 과정에서 영향을 미치는 인자들을 분석해보 았다. 본 연구에서 고려한 인자들과 결론은 다음과 같다.

(1) 전원공급기의 시간상수를 고려하여 데이터를 획득 하여야 한다. 즉 로그시간-온도변화 기울기를 초 기구간에서 측정하면 시간지연의 영향을 받게 된다.

(2) 회로내의 고정저항은 온도저항계수가 낮은 것 을 이용해야한다. 온도저항계수가 높을수록 고정저항 의 상승폭이 증가하므로 50 ppm미만의 값을 사용해 야 한다.

(3) 상대적으로 코팅층이 두꺼운 열선을 이용하더 라도 측정결과의 불확도에 크게 영향을 미치지 않는 다. 본 연구에서 사용한 열선은 반경 25 µm, 코팅두께 25 µm 열선이다.

(4) 시험부의 용기를 제작시 유체의 열확산률을 고려해야 한다. 물의 경우 열선으로부터 열확산에 의 한 열침투 거리는 7.4 mm 이다.

(5) 본 연구에서 측정한 Al₂O₃ 나노유체의 유효열전 도도는 1.0 vol. %에서 모유체 대비 5.65% 증가하였다.

<표 3> Results of measured water thermal conductivity for different cell radius

Cell radius ( m )

Reference ( W/mK )

Measured ( W/mK )

Bias error ( % )

0.012 0.6062

(32.0℃) 0.6086 0.39

0.021 0.6053

(30.1℃) 0.6024 -0.13

[그림 5] Temperature distribution at t = 20 sec [그림 6] Effective thermal conductivities of Al₂O₃ nano fluid from 0.01 vol. % to 1.0 vol. %

1. Koo, J. and Kleinstreuer, C., 2004. A new thermal conductivity model for nanofluids, J. Nanopart. Res.

Vol. 6, No. 6, pp. 577-588.

2. Prasher, R., Bhattacharya, P. and Phelan, P.

E., 2006, Brownian-motion based convective conductive model for the effective thermal conductivity of nanofluids, J. Heat Transfer, Vol.

128, No. 7, pp. 588-595.

3. Evans, W., Fish. J. and Keblinski, P., 2006, Role of brownian motion hydrodynamics on nanofluid thermal conductivity, Appl. Phys. Lett., Vol. 88, 093116 4. Lee, S., Choi, S. U. -S., Li, S. and Eastman, J. A., 1999, Measuring thermal conductivity of fluids containing oxide nanoparticles, ASME Journal of Heat Transfer, Vol. 121, pp. 280-289.

Measurement of the thermal conductivity electrically conducting liquids by the transient hot-wire method, Journal of physics. E: Scientific Instrument, Vol. 14, pp. 1435-1440

6. Kostic, M and Simham, K.C., Computerized, Transient Hot-Wire Thermal Conductivity Apparatus for Nanofluids, Proceedings, 6th WSEAS International Conference on HEAT and MASS TRANSFER (HMT'09), Ningbo, China, pp. 71-78 7. Carslaw, H. S. and Jaeger, J. C., 1959, Conduction of heat on solids, 2nd Ed, Oxford University Press.

8. Yu, Wenhua., and Choi, Stephen U. S., Influence of Insulation Coating on the Thermal Conductivity Measurement by Transient Hot-Wire Method, Review of Scientific Instruments, Vol. 77, 2006, pp.

076102/1-3.
