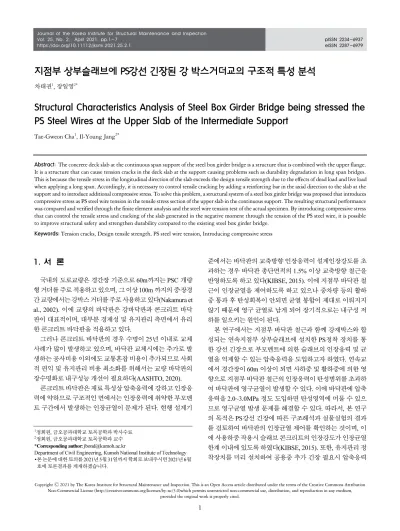

1. 서 론
국내의 도로교량은 경간장 기준으로 60m까지는 PSC 개량 형 거더를 주로 적용하고 있으며, 그 이상 100m 까지의 중‧장경 간 교량에서는 강박스 거더를 주로 사용하고 있다(Nakamura et al., 2002). 이에 교량의 바닥판은 강바닥판과 콘크리트 바닥 판이 대표적이며, 대부분 경제성 및 유지관리 측면에서 유리 한 콘크리트 바닥판을 적용하고 있다.
그러나 콘크리트 바닥판의 경우 수명이 25년 이내로 교체 사례가 많이 발생하고 있으며, 바닥판 교체시에는 추가로 발 생하는 공사비용 이외에도 교통혼잡 비용이 추가되므로 사회 적 편익 및 유지관리 비용 최소화를 위해서는 교량 바닥판의 장수명화로 내구성능 개선이 필요하다(AASHTO, 2020).
콘크리트 바닥판은 재료 특성상 압축응력에 강하고 인장응 력에 약하므로 구조적인 면에서는 인장응력에 취약한 부모멘 트 구간에서 발생하는 인장균열이 문제가 된다. 현행 설계기
준에서는 바닥판의 교축방향 인장응력이 설계인장강도를 초 과하는 경우 바닥판 총단면적의 1.5% 이상 교축방향 철근을 반영하도록 하고 있다(KIBSE, 2015). 이에 지점부 바닥판 철 근이 인장균열을 제어하도록 하고 있으나 중차량 등의 활하 중 통과 후 탄성회복이 안되면 균열 봉합이 제대로 이뤄지지 않기 때문에 영구 균열로 남게 되어 장기적으로는 내구성 저 하를 일으키는 원인이 된다.
본 연구에서는 지점부 바닥판 철근과 함께 강재박스와 합 성되는 연속지점부 상부슬래브에 설치한 PS정착 장치를 통 한 강선 긴장으로 부모멘트에 의한 슬래브의 인장응력 및 균 열을 억제할 수 있는 압축응력을 도입하고자 하였다. 연속교 에서 경간장이 60m 이상이 되면 사하중 및 활하중에 의한 영 향으로 지점부 바닥판 철근의 인장응력이 탄성범위를 초과하 여 바닥판에 영구균열이 발생할 수 있다. 이에 바닥판에 압축 응력을 2.0~3.0MPa 정도 도입하면 탄성영역에 머물 수 있으 므로 영구균열 발생 문제를 해결할 수 있다. 따라서, 본 연구 의 목적은 PS강선 긴장에 따른 구조해석과 실물실험의 결과 를 검토하여 바닥판의 인장균열 제어를 확인하는 것이며, 이 에 사용하중 작용시 슬래브 콘크리트의 인장강도가 인장균열 한계 이내에 있도록 하였다(KIBSE, 2015). 또한, 유지관리 정 착장치를 미리 설치하여 공용중 추가 긴장 필요시 압축응력
Journal of the Korea Institute for Structural Maintenance and Inspection Vol. 25, No. 2, April 2021, pp.1- 7
https://doi.org/10.11112/jksmi.2021.25.2.1 pISSN 2234-6937
eISSN 2287-6979
지점부 상부슬래브에 PS강선 긴장된 강 박스거더교의 구조적 특성 분석
차태권1, 장일영2*
Structural Characteristics Analysis of Steel Box Girder Bridge being stressed the PS Steel Wires at the Upper Slab of the Intermediate Support
Tae-Gweon Cha1, Il-Young Jang2*
Abstract:
The concrete deck slab at the continuous span support of the steel box girder bridge is a structure that is combined with the upper flange.It is a structure that can cause tension cracks in the deck slab at the support causing problems such as durability degradation in long span bridges.
This is because the tensile stress in the longitudinal direction of the slab exceeds the design tensile strength due to the effects of dead load and live load when applying a long span. Accordingly, it is necessary to control tensile cracking by adding a reinforcing bar in the axial direction to the slab at the support and to introduce additional compressive stress. To solve this problem, a structural system of a steel box girder bridge was proposed that introduces compressive stress as PS steel wire tension in the tensile stress section of the upper slab in the continuous support. The resulting structural performance was compared and verified through the finite element analysis and the steel wire tension test of the actual specimen. By introducing compressive stress that can control the tensile stress and cracking of the slab generated in the negative moment through the tension of the PS steel wire, it is possible to improve structural safety and strengthen durability compared to the existing steel box girder bridge.
Keywords:
Tension cracks, Design tensile strength, PS steel wire tension, Introducing compressive stress1정회원, 금오공과대학교 토목공학과 박사수료
2정회원, 금오공과대학교 토목공학과 교수
*Corresponding author: [email protected]
Department of Civil Engineering, Kumoh National Institute of Technology
∙본 논문에 대한 토의를 2021년 5월 31일까지 학회로 보내주시면 2021년 6월 호에 토론결과를 게재하겠습니다.
Copyright Ⓒ 2021 by The Korea Institute for Structural Maintenance and Inspection. This is an Open Access article distributed under the terms of the Creative Commons Attribution
을 도입할 수 있도록 하였다. 2장에서는 공용중인 교량인 금 곡교에 대하여 3차원 유한요소 구조해석을 수행하여 지점부 슬래브에 대한 PS도입 효과를 확인하였고, 이를 바탕으로 3 장에서는 실물시험을 수행하였다. 실험체는 지점부를 기준하 여 좌, 우 10m씩 20m 구간에 대한 부분모델이며, 실험 여건상 금곡교의 형고를 더 키워서 단면을 적용하였으며, 대상 구조 물에 대한 유한요소해석과 실물시험체의 PS강선 긴장 실험 결과로 구조적 성능을 비교 검증하였다.
2. 구조해석에 의한 PS강선 긴장 효과 분석
2.1 구조해석 모델
구조해석 모델은 남원~곡성 도로건설공사로 익산청에서 발주한 금곡교로 선정하였다. 여기서는 2@50m의 금곡교에 대한 3차원 요소 모델링에 대한 구조해석을 통해 연속지점부 상부슬래브에 대한 PS강선 긴장효과를 확인하였고, 다음 장 에서는 강박스의 높이를 좀 더 키운 부분모델로 실물실험을 수행하여 PS강선 긴장에 따른 효과를 확인하였다. 본 장의 검 토교량은 등단면의 강박스로 2주형이고, 슬래브 폭원은 10.44m, 슬래브 두께는 0.24m, 형고는 2.2m이다. 단면제원은 Fig. 1 및 Table 1과 2에 정리하였다.
연속지점부 구간의 강선배치는 Fig. 2와 같고, 슬래브 설치 후 PS강선을 긴장한다. 강선길이는 S1(15.03m), S2(25.03m) 이며, S1의 좌측, 우측 강선을 긴장후 S2 강선을 긴장하였다.
유지관리 강선인 E1은 내하력 저하시 추가 긴장 용도이므로 현장 적용시 유지관리용 정착장치만 설치하였다.
모델링은 Fig. 3과 같다. 강선 배치구간은 교량 연장 100m 에서 교각부 기준으로 좌, 우 25m 구간이며, 강재는 판요소 (plate element)로 하고, 슬래브와 PS 정착구의 콘크리트 구조
는 솔리드요소(solid element)인 3차원 8절점 육면체요소로 하 였으며, 강선은 빔요소(beam element)로 모델링 하였다. 교량 받침 경계조건은 교각부 받침 1개소를 고정단으로 하고, 나머 지는 일방향 및 전방향 가동받침을 사용하였다. 좌표계는 교 축방향으로 x방향이며, 연직방향이 z방향이다.
강선은 긴장 후 쉬스관 안에 그라우팅하므로 슬래브와 합 성단면이다. 따라서, 솔리드요소로 모델링된 슬래브 내부에 빔요소로 강선을 모델링 하였고, 부재간 연결은 강성연결
(a) Longitudinal section of bridge(2@50m)
(b) Cross section of bridge Fig. 1 Design section of existing case
Span Materials Height
50+50
=100m
Steel HSB380, SM275
Con'c 35MPa, 40MPa (Slab, PS anchorage) 2.5m Tendons SWPC 12.7mm,
fpu(fpy):1,860(1,600)MPa
Ec,slab : 28,825MPa, Ec,anchorage : 30,008MPa, Es : 210,000MPa, Ep : 205,000MPa
Table 1 Bridge specifications
Items Steel thickness(mm) Steel width(mm) Pier~5m Other sections Pier~5m Other sections Upper
flange 20 12~18 2,850 500
Web 12 10 2,200 2,200
Lower
flange 14 12~14 1,800 1,800
Table 2 Geometric properties(Steel box)
(a) Floor plan
(b) Longitudinal section Fig. 2 Steel wire placement at pier
Fig. 3 Modelling (Plate + solid + beam)
(rigid link)로 구성하였다(MIDAS Civil, 2006). PS하중은 마 찰손실 및 정착구 슬립에 대한 초기손실을 반영하여 빔요소 에 축력으로 작용시켰으며, 다음 장에서 실시한 실물실험과 동일한 조건을 위해서 장기손실은 미고려 하였다. PS손실량 계산은 도로교 설계기준을 적용하였으며, 일반적인 포스트텐
션 방식과 동일하다. 강선긴장 관련한 규격 및 PS하중 산정은 Table 3과 같다.
2.2 지점부 PS강선 긴장에 따른 구조해석 결과

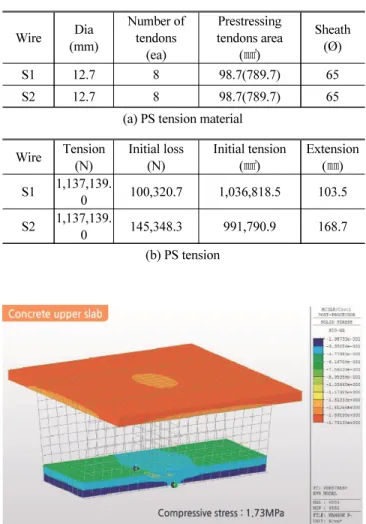

Fig. 4와 5에서 보는 바와 같이 PS강선 긴장으로 지점부 상 부슬래브에는 압축응력이 1.73MPa, 강박스 상부플랜지에는 압축응력이 12.0MPa 도입된 것을 확인하였다. 통상 연속교에 서 2차 고정하중 및 활하중의 영향으로 슬래브에 인장균열이 발생하며, 이는 사용성능을 떨어뜨려 구조물의 내구성능을 저하시킨다. 본 연구 교량은 PS강선 긴장으로 압축응력을 도 입함으로써 부모멘트부 슬래브에서 인장균열 발생을 최소화 할 수 있다. 현장 적용시 경간장에 따라 발생하는 부재력인 휨 모멘트를 고려하여 상쇄시킬 수 있는 PS강선 긴장력을 적용 하며, 현장적용 교량에서 슬래브 인장균열한계 이내로 필요 한 압축응력은 2.0MPa 내외였다.
또한, 공용중 유지관리 기능 강화 부분도 동일한 방식으로 유지관리용 정착장치를 미리 설치하여 공용중 슬래브의 내하 력 저하시 강선을 삽입하여 추가 긴장함으로써 PS강선 긴장 에 의한 압축응력 도입이 필요한 경우 선제적 대응으로 예방 적인 유지관리를 할 수 있다.
3. PS강선 긴장후 실물실험과 구조해석 결과 비교
3.1 시험체 제원
본 연구 교량은 공용중 연속교 지점부 상부의 콘크리트 균 열을 억제하기 위하여 상부슬래브에 PS강선 긴장하여 프리 스트레스를 도입한 강합성 거더 공법이다. 이에 대한 품질을 확인하기 위하여 명지대 하이브리드 구조시험센터에서 시험 체 제작 및 강선긴장에 따른 변위 및 변형률을 확인하였다. 실 물시험체는 시험센터 규모를 고려하여 전장 20m의 지점부 모 델로 하였으며, 중앙부에 받침부가 있고 좌, 우로 10m의 캔틸 레버 구조이다. 슬래브 합성후 시험체에서 PS강선 긴장시 슬 래브에 도입된 압축응력을 측정하였다. Fig. 6은 슬래브 합성
Wire Dia
(mm)
Number of tendons
(ea)
Prestressing tendons area
(㎟)
Sheath (Ø)
S1 12.7 8 98.7(789.7) 65
S2 12.7 8 98.7(789.7) 65
(a) PS tension material
Wire Tension
(N) Initial loss
(N) Initial tension
(㎟) Extension (㎜) S1 1,137,139.
0 100,320.7 1,036,818.5 103.5 S2 1,137,139.
0 145,348.3 991,790.9 168.7
(b) PS tension Table 3 Geometric properties(PS tendon)
Fig. 6 Experiment view (slab composition) Fig. 4 Compressive stress of upper slab at pier
Fig. 5 Compressive stress of upper flange at pier
후 실험전경이며 시험체 제원과 계측센서의 위치는 Table 4~6 및 Fig. 7과 같다.

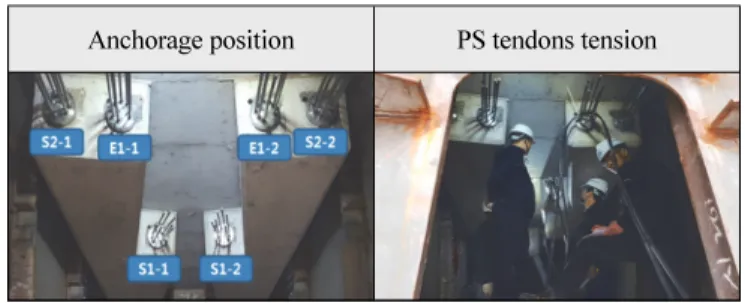

시험체의 슬래브 합성후 상부슬래브에 강선긴장 도입전경 은 Fig. 8과 같다. 지점부 강선은 S1, S2이며, 유지관리용 강선 은 E1으로 하였다. 본 연구에서 유지관리용 강선긴장은 배제
하였고 지점부 강선 S1, S2는 단독긴장기를 사용하여 일단긴 장 하였다. PS강선 긴장시 긴장도입에 따른 횡방향 변위를 최 소화 하기 위해서 좌측 S1-1의 50%를 긴장하고 우측 S1-2를 100% 긴장한 후 S1-1의 나머지 50%를 긴장하는 순서로 진행 하였다. S2의 경우도 동일하다. 긴장력 도입시 측정 위치는 하 중재하시험과 동일하게 적용하였다.
3.2 구조해석 모델링
정적 재하하중에 따른 계측값과 비교하기 위하여 유한요소 해석 범용프로그램인 MIDAS/CIVIL로 구조해석 하였고 모 델링은 Fig. 9와 같다. 2장과 동일한 방식으로 모델링하였으 며, 강재는 판요소, 콘크리트는 솔리드요소, 강선은 빔요소로 하였다. 시험체의 지점부는 힌지(hinge)로 하였다(MIDAS Civil, 2006).
Span Materials Height
20m
Steel HSB380, SM275
Con'c 40MPa, 40MPa (Slab, PS anchorage) 2.8m Tendons SWPC 15.2mm,
fpu(fpy):1,860(1,600)MPa Ec,slab : 30,008MPa, Ec,anchorage : 30,008MPa, Es : 210,000MPa, Ep : 205,000MPa
Table 4 Specimen specifications
Anchorage position PS tendons tension
Fig. 8 Overall introduction of prestress
Fig. 7 Load and measuring sensor location (After slab composition) Items Steel thickness(mm) Steel width(mm)
Pier~7.5m 7.5~10m Pier~7.5m 7.5~10m Upper
flange 24 18 2,800 400
Web 10 10 2,500 2,500
Lower
flange 10 10 1,940 1,940
Table 5 Geometric properties(Steel box)
Wire Dia
(mm)
Number of tendons
(ea)
Prestressing tendons area
(㎟)
Sheath (Ø)
S1 15.2 8 138.7(1,109.6) 65
S2 15.2 8 138.7(1,109.6) 65
(a) PS tension material
Wire Tension
(N) Initial loss
(N) Initial tension
(㎟) Extension (㎜) S1 1,597,824 137,329.7 1,460,494.3 89.8 S2 1,597,824 158,900.3 1,438,923.7 111.1
(b) PS tension Table 6 Geometric properties(PS tendon)
Fig. 9 Structural modelling (After slab composition)
Fig. 10 Deflection as a result of structural analysis
(PS Tension force 2,432kN)
3.3 상부슬래브 PS강선 긴장시 결과 분석 3.3.1 PS강선 긴장시 처짐 측정 결과
PS강선 긴장에 의한 시험체의 상향 처짐량은 단독긴장기에 의한 일단 긴장이므로 Fig. 7에서 좌‧우측 끝단 DT1, DT6의 평 균값을 사용하였다. Table 7에서 처짐량은 3.71, 0.29mm이며 평균값은 2.0mm이다. 구조해석 결과 처짐량은 2.05mm이며 실험값과 유사한 경향을 보였다. 프리스트레스 즉시손실을 반영하여 계산된 신장량은 79.21mm(S1), 96.29mm(S2)이며, 인장결과지의 신장량은 계산 신장량을 상회하도록 하여 프리 스트레스 도입력을 확보하였다.
3.3.2 강재 및 콘크리트 변형률 측정 결과
PS강선 긴장시 측정 게이지의 위치는 Fig. 7 및 Fig. 11의 종 단면도 및 횡단면도에서 확인할 수 있다. 측정 위치는 상부슬 래브 내부의 상부, 하부 철근과 슬래브 상면이며 각 위치당 3 개소(좌측, 중앙, 우측)에서 측정하였다.
측정된 결과는 Fig. 12 및 13에 그래프로 도시하였다. 지점 부 D단면에 대한 상부플랜지의 강재 변형률과 상부슬래브 철 근의 변형률 값이며, X축 기준하여 PS긴장력이 누적됨에 따 라 변형률이 증가함을 확인할 수 있다. Fig. 12에서 DG1, DG2 위치는 상부플랜지 하면이며 변형률은 -108, -110μ이다. 이는 응력으로 환산시 약 20.0MPa 이며, 지점부 상부플랜지에 도 입된 압축응력이다. Fig. 13에서 DS1, DS2, DS3은 상부슬래 브 상부철근의 변형률로 -156, -134, -146μ이다. 이는 슬래브
합성시에 변형률이 선형관계로 상부슬래브 철근의 변형률이 상부플랜지 보다 큼을 확인하였다.
Fig. 13에서 슬래브 콘크리트 상면의 DC1(콘크리트 변형 률) 값은 경향을 벗어나므로 배제하였으며, 측정 위치당 좌측, 중앙, 우측의 3개소에 대한 편차를 확인하고 평균값을 적용하 였다. 측정된 변형률을 응력으로 환산하여 그 결과를 Table 8 에 정리하였다. 슬래브에 도입된 응력은 S1 강선 긴장시 2.1MPa이며, S2 강선 긴장시 누적응력은 4.1MPa이다.
Fig. 12 Strain of the upper flange steel in case of PS steel wires tension
Tension stage
Simulator
experiment Structural
analysis Note (DT1+DT6)/2 DT1(DT6)
S1 tension 0.98mm 0.94mm
Similar to structural analysis
S2 tension 1.02mm 1.11mm
(Accumulation) Sum 2.00mm 2.05mm
Table 7 Deflection as a result of the test specimen and structural analysis
D-section girder D-section slab
DG1 DG3
DG5
DG2 DG4
DG6
DC1 DC2 DC3
DS8 DS1
DS10 DS3 DS9 DS2
Fig. 11 Gauge sensor position
Fig. 13 Strain of the upper slab rebar in case of PS steel wires tension
Tension stage
Simulator experiment Strain (μ) Stress
(Eε) conversion (1/n) DS1 DS2 DS3 Average
S1 -82 -70 -75 -76 -15.2 -2.1
(Accumulation) -156 -134 -146 S2 -145 -29.0 -4.1
Table 8 Strain and stress introduced in upper slab

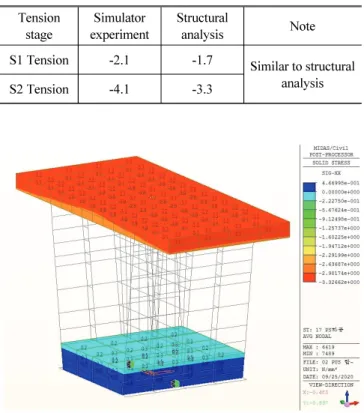

위 Table 9에서 상부슬래브 콘크리트에 도입된 응력은 4.1MPa이며, 구조해석 결과는 Fig. 14에서 3.3MPa 이었다. 구 조해석 결과에 비해서 실험값이 약간 크나 편차가 크지 않으 므로 PS 긴장에 따른 슬래브의 압축응력 도입이 적정한 것으 로 판단하였다. 따라서 지점부 상부슬래브에 PS강선 긴장에 의한 압축응력 도입으로 인장응력을 최소화하여 슬래브의 인 장균열을 제어할 수 있을 것으로 판단하였다.
