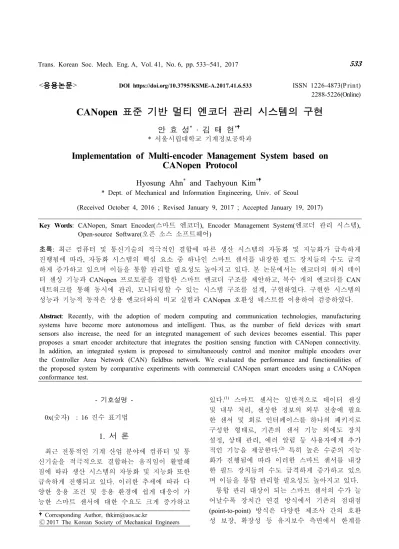

<응용논문> DOI https://doi.org/10.3795/KSME-A.2017.41.6.533 ISSN 1226-4873(P rint) 2288-5226(Online)
CANopen 표준 기반 멀티 엔코더 관리 시스템의 구현
안 효 성* · 김 태 현*
* 서울시립대학교 기계정보공학과
Implementation of Multi-encoder Management System based on CANopen Protocol
Hyosung Ahn* and Taehyoun Kim*
* Dept. of Mechanical and Information Engineering, Univ. of Seoul
(Received October 4, 2016 ; Revised January 9, 2017 ; Accepted January 19, 2017)
Key Words: CANopen, Smart Encoder(스마트 엔코더), Encoder Management System(엔코더 관리 시스템), Open-source Software(오픈 소스 소프트웨어)
초록: 최근 컴퓨터 및 통신기술의 적극적인 결합에 따른 생산 시스템의 자동화 및 지능화가 급속하게 진행됨에 따라, 자동화 시스템의 핵심 요소 중 하나인 스마트 센서를 내장한 필드 장치들의 수도 급격 하게 증가하고 있으며 이들을 통합 관리할 필요성도 높아지고 있다. 본 논문에서는 엔코더의 위치 데이 터 센싱 기능과 CANopen 프로토콜을 결합한 스마트 엔코더 구조를 제안하고, 복수 개의 엔코더를 CAN 네트워크를 통해 동시에 관리, 모니터링할 수 있는 시스템 구조를 설계, 구현하였다. 구현한 시스템의 성능과 기능적 동작은 상용 엔코더와의 비교 실험과 CANopen 호환성 테스트를 이용하여 검증하였다.
Abstract: Recently, with the adoption of modern computing and communication technologies, manufacturing systems have become more autonomous and intelligent. Thus, as the number of field devices with smart sensors also increase, the need for an integrated management of such devices becomes essential. This paper proposes a smart encoder architecture that integrates the position sensing function with CANopen connectivity.
In addition, an integrated system is proposed to simultaneously control and monitor multiple encoders over the Controller Area Network (CAN) fieldbus network. We evaluated the performance and functionalities of the proposed system by comparative experiments with commercial CANopen smart encoders using a CANopen conformance test.
Corresponding Author, [email protected]
Ⓒ2017 The Korean Society of Mechanical Engineers - 기호설명 -
0x(숫자) : 16 진수 표기법
1. 서 론
최근 전통적인 기계 산업 분야에 컴퓨터 및 통 신기술을 적극적으로 결합하는 움직임이 활발해 짐에 따라 생산 시스템의 자동화 및 지능화 또한 급속하게 진행되고 있다. 이러한 추세에 따라 다 양한 응용 조건 및 응용 환경에 쉽게 대응이 가 능한 스마트 센서에 대한 수요도 크게 증가하고
있다.(1) 스마트 센서는 일반적으로 데이터 센싱 및 내부 처리, 센싱한 정보의 외부 전송에 필요 한 센서 및 회로 인터페이스를 하나의 패키지로 구성한 형태로, 기존의 센서 기능 외에도 장치 설정, 상태 관리, 에러 알림 등 사용자에게 추가 적인 기능을 제공한다.(2) 특히 높은 수준의 지능 화가 진행됨에 따라 이러한 스마트 센서를 내장 한 필드 장치들의 수도 급격하게 증가하고 있으 며 이들을 통합 관리할 필요성도 높아지고 있다. 통합 관리 대상이 되는 스마트 센서의 수가 늘 어날수록 장치간 연결 방식에서 기존의 점대점 (point-to-point) 방식은 다양한 제조사 간의 호환 성 보장, 확장성 등 유지보수 측면에서 한계를
항목 기능 NMT
(Network management)
y CANopen 상태머신 관리
y Node 상태 확인(Heartbeat, Node guarding)
SYNC (Synchronization)
y PDO 데이터 동기화 메커니즘 y 객체 사전 설정에 따라 SYNC
producer / consumer로 나누어짐 PDO
(Process data object)
y 실시간 프로세스 데이터 전송 y 요청/응답 과정을 거치지 않아
전송 오버헤드가 작음 SDO
(Service data object)
y 객체 사전 읽기 및 쓰기 y 요청/응답 방식으로 전송이 일
어나 PDO에 비해 오버헤드가 큼
EMCY
(Emergency) y 에러 정보 전달
Table 1 CANopen communication objects

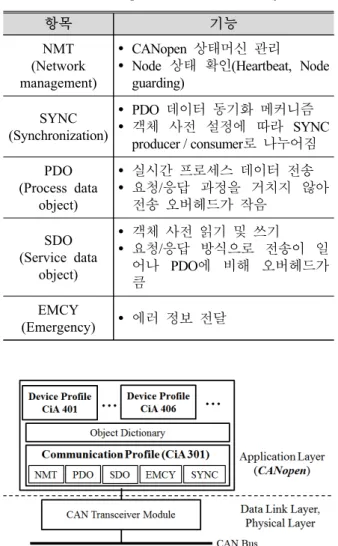

Fig. 1 CANopen profile reference model 가지게 되었으며, 이러한 문제를 해결하기 위해
버스 형태의 공유 전송매체를 이용한 표준 필드 버스의 사용이 일반화되기 시작하였다. CAN (Controller Area Network)(3)은 대표적인 산업용 필 드버스 표준 기술 중 하나로, CAN 네트워크를 기반으로 하는 상위 응용을 정의하는 개방형 표 준인 CANopen(4) 프로토콜 등을 통하여 상위 수 준의 장치간 호환성을 추가로 보장하고 있다.
엔코더는 물체의 직선 또는 회전 변위를 측정 하는 센서로, 다양한 형태의 로봇과 CNC 제어기 등 정밀한 위치 기반 제어가 필요한 산업 응용에 서 필수적으로 사용된다.(5~7) 특히 다관절 로봇의 경우 다축 간 동기화를 위해 각 축의 현재 위치 를 측정하는 엔코더 센싱 정보를 동시에 취득하 고 네트워크를 통해 제어기로 전송하는 기능의 활용도가 꾸준히 높아질 것으로 예상된다.
CANopen 표준에서는 엔코더에 대한 장치 프로파 일인 CiA 406 표준을 통해 엔코더의 주요 기능 및 동작을 정의한다.
본 연구에서는 엔코더의 센싱 기능과 CANopen 프로토콜을 결합한 스마트 엔코더 구조를 제안하 고, 플랜트를 구성하는 멀티 축에 부착된 각각의 엔코더를 CAN 네트워크를 통해 동시에 관리, 모 니터링할 수 있는 시스템 구조를 설계, 구현하였 다. CANopen 표준 중 스마트 엔코더 운용에 필 수적인 프로파일인 CiA 301(8)과 CiA 406(9)에 대 해서는 오픈 소스 기반 CANopen 프로토콜 스택 인 CanFestival(10)을 확장, 구현하였으며 실제 산업 체에서 상용 개발 중인 엔코더 플랫폼 상에서 엔 코더 센싱 로직과 통합하였다. 또한, 복수 개의 CANopen 호환 엔코더를 동시 관리할 수 있는 시 스템의 동작 실증을 위해 CANopen 마스터 장치 와 외부 PC 상에서 동작하는 모니터링 소프트웨 어, 이들 간의 통신을 위한 자체 프로토콜 등의 설계, 구현 내용을 제시한다. 최종적으로 구현된 시스템의 성능과 기능적 동작은 2종의 상용 엔코 더와의 비교 실험을 통해 검증하였다.
본 논문의 구성은 다음과 같다. 2장에서는 연 구 배경에 대해 간략하게 소개하고, 3장에서는 CANopen 지원 스마트 엔코더와 관리 및 모니터 링 시스템에 대한 설계 및 구현 내용을 기술한 다. 4장에서는 CANopen 지원 엔코더에 대하여 테스트 시나리오, 테스트 베드 상에서의 동작, CANopen Conformance Test Tool 수행 결과를 통
해 개발한 내용을 검증하고, 마지막으로 5장에서 결론을 맺는다.
2. 연구 배경
CANopen 표준은 CAN 네트워크로 연결된 장치 간의 상위 수준 동작 규약 및 호환성 보장을 위 한 내용을 정의하고 있으며, Fig. 1과 같은 계층 구조 형태의 참조 모델을 가진다. CANopen에서 정의하는 세부 응용 계층은 프로파일(profile) 개 념을 사용하여 정의되는데, 기능적 특성에 따라 크게 통신 프로파일과 장치 프로파일로 구분된 다. CiA 301 표준에 정의된 통신 프로파일은 CANopen 장치의 공통적인 통신 인터페이스로, 제공하는 서비스에 따라 Table 1에 제시한 다양 한 통신 객체를 정의하고 있다. 장치 프로파일은 각 장치에서 제공하는 응용 서비스 및 세부 동작
Fig. 3 Architecture of multi-encoder management system

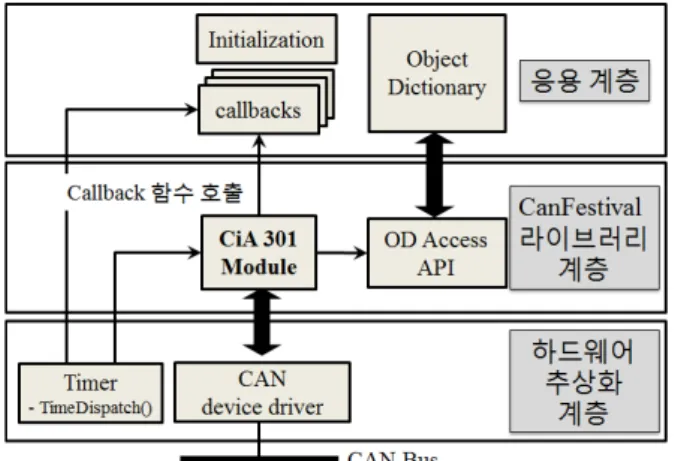

Fig. 2 CanFestival software architecture
항 목 주요 내용
CPU clock 80 MHz(40 MIPS) CAN 모듈
설정
전송속도 지원: 20 kbps, 50 kbps, 250 kbps, 500 kbps, 1Mbps
Timer 설정 Timer 4를 사용하도록 setTimer() 구현 Interrupt CAN Rx 인터럽트 처리: canDispatch() 호출
Timer 인터럽트: TimeDispatch() 호출 DMA설정 DMA 채널 0: CAN Tx 버퍼로 설정
DMA 채널 1: CAN Rx 버퍼로 설정 Table 2 H/W and HAL configuration for CANopen
encoder
에 대해 CiA 4XX 표준으로 정의한다. 엔코더의 경우 CiA 406 표준에서 센서에서 읽은 위치 데이 터를 소프트웨어적으로 가공하여 출력하는 기능 과 소프트웨어적 작업 공간 설정, CAM 등 엔코 더의 고급 기능에 대해 정의한다.
CANopen 표준을 장치에 실장하기 위해서는 CANopen 통신 프로토콜 스택의 구현이 필수적이 다. 최근에는 잘 정의된 오픈 소스 솔루션을 활 용해 개발 주기를 단축하는 시도들이 활발하게 있으며, 대표적인 오픈 소스 형태의 CANopen 프 로토콜 스택 구현으로 CanFestival이 있다.
CanFestival은 ANSI C 표준을 준수하여 작성되었 고 하드웨어 의존적인 부분들을 모듈 형태로 분 리한 하드웨어 추상화 계층(이하 HAL: Hardware Abstraction Layer)을 제공함에 따라 다양한 컨트 롤러 플랫폼으로 이식이 용이한 장점을 가진다.
CanFestival은 Fig. 2와 같이 응용 계층, CanFestival 라이브러리 계층, HAL 등 세 부분으 로 구성된다. 응용 계층은 장치 초기화 및 CANopen 스택의 주요 변수 초기화 함수와 응용 에 정의된 각종 콜백 함수, 장치의 속성을 나타 내는 객체사전(OD: Object Dictionary) 등을 정의 한다. CanFestival 라이브러리 계층은 CiA 301 통 신 프로파일 처리에 관련된 API 모듈과 응용에서 구성한 객체사전의 엔트리들을 접근하는 API 모 듈로 구성된다. 하드웨어 의존적인 부분을 담당 하는 HAL에는 주기적 데이터 전송을 위한 타이 머 처리부와 CAN 장치의 데이터 송수신을 위한 장치 관리자(device driver) 함수들이 존재한다.
본 연구진은 이미 선행 연구(11)에서 CanFestival 구현을 확장하여 엔코더를 위한 장치 프로파일인 CiA 406 모듈을 구현하고 더미 데이터를 이용한
기본 기능 확인을 하였으나, 실제 엔코더 장치에 실장한 상태에서의 위치 센싱 모듈과의 통합 검 증은 이루어지지 않았다.
3. CANopen 표준 멀티 엔코더 관리 시스템의 설계 및 구현
3장에서는 CANopen 기반 멀티 엔코더 관리 시 스템의 구조와 시스템을 구성하는 CANopen 엔코 더, CANopen 마스터 장치와 외부 관리/모니터링 소프트웨어의 설계 및 구현 과정을 기술한다.
3.1 CANopen 엔코더 통합 관리 시스템 구조 본 연구에서 제안하는 CANopen 표준에 기반한 멀티 엔코더 동시 관리 시스템의 구조는 Fig. 3과 같이 외부 모니터링 PC, CANopen 마스터, 복수 개의 CANopen 엔코더로 구성된다.
CANopen 마스터는 각 통신 객체를 통해 CANopen 엔코더의 설정 사항을 관리하며, 주기 적으로 센싱되는 위치 데이터 수집 작업을 동기 화한다. 외부 PC에서 동작하는 엔코더 관리 프로 그램은 CANopen 마스터와 통신하여 동기화된 위

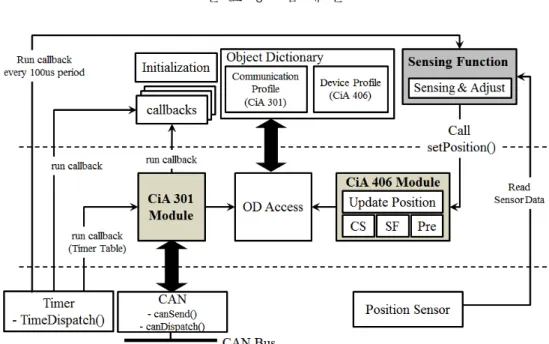

Fig. 4 Software architecture of CANopen encoder
Fig. 5 Functional flow of position sensing and adjustment
치 데이터를 사용자에게 전달하고, 엔코더 관리 기능을 지원하기 위해 CANopen 마스터에 사용자 명령을 전달한다.
3.2 CANopen 호환 엔코더의 설계 및 구현 실제 엔코더 장치에서 CANopen 기능을 지원하 기 위한 구현 내용은 크게 CANopen 프로토콜 계 층 구현, 위치 데이터를 CAN 네트워크를 통해 주기적으로 CAN 마스터 장치로 전송하기 위해 위치 정보 센싱 모듈과 CAN 데이터 전송부 간의 연동 인터페이스 구현, 엔코더 장치를 위한 객체 사전 엔트리 구성 등 세 가지로 나눌 수 있다.
먼저 CANopen 프로토콜 구현은 선행연구(11)에 서 기본 통신 프로파일인 CiA 301 모듈과 엔코더 장치 프로파일인 CiA 406 모듈에 대해 CanFestival 을 확장, 구현하여 이미 기본 기능을 대부분 검증 한 상태이므로 실제 엔코더 로직이 동작하는 마이 크로컨트롤러 하드웨어에 의존성이 있는 HAL 포 팅 작업을 주로 진행하였다. 본 연구에서 사용한 엔코더는 마이크로칩 사의 dsPIC33EV(12) 마이크로 컨트롤러를 기본 플랫폼으로 사용하며, 타겟 플랫 폼 상에서의 구체적인 하드웨어 설정 및 포팅 항 목은 Table 2와 같다.
먼저 오실레이터 클럭에 따라 CAN 모듈의 전 송 속도를 설정하고, CiA 301 모듈에서 각종 메 시지 전송 시 호출하는 canSend 함수를 구현하여 CAN Tx 버퍼에 삽입된 메시지를 전송하도록 하 였다. 타이머는 16bit의 해상도를 가진 Timer 4를
사용했으며, 마찬가지로 오실레이터 클럭에 따라 타이머 틱이 적절한 시간으로 변환되도록 하는 매크로를 지정하였다. 또한, CAN 메시지 수신과 타이머 인터럽트 발생 시 인터럽트 핸들러에서 각각 canDispatch 함수와 TimeDispatch 함수를 호 출하도록 하여 적절한 동작을 하도록 하였다. 마 지막으로, 본 연구에서 사용한 마이크로칩 사의 dsPIC33 계열 하드웨어는 DMA(Directly Memory Access) 모듈을 사용하여 데이터 전송에 따른 CPU 부하 경감이 가능하므로, 두 개의 DMA 채 널을 각기 CAN 송신 및 수신 버퍼로 지정하여

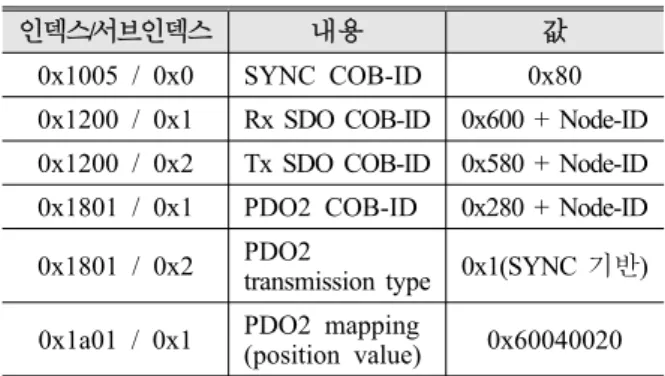

인덱스/서브인덱스 내용 값 0x1005 / 0x0 SYNC COB-ID 0x80 0x1200 / 0x1 Rx SDO COB-ID 0x600 + Node-ID 0x1200 / 0x2 Tx SDO COB-ID 0x580 + Node-ID 0x1801 / 0x1 PDO2 COB-ID 0x280 + Node-ID 0x1801 / 0x2 PDO2
transmission type 0x1(SYNC 기반) 0x1a01 / 0x1 PDO2 mapping
(position value) 0x60040020 Table 3 OD entries for CANopen encoder
인덱스/서브인덱스 내용 값
0x1005 / 0x0 SYNC COB-ID 0x80 0x1006 / 0x0 SYNC Cycle time 0x2710
(10 ms로 설정) 0x1280 / 0x1 Transmit SDO 0x600+Node-ID 0x1280 / 0x2 Receive SDO 0x580+Node-ID 0x1280 / 0x3 SDO server Node-ID Node-ID 0x1400 / 0x1 PDO1 COB-ID 0x280+Node-ID 0x1600 / 0x1 PDO1 mapping 0x20000020 0x2000 / 0x0 Slave position 정보 -
Table 4 OD entries for CANopen master
Fig. 6 Software architecture of CANopen master 메시지 송수신 중 다른 작업을 수행할 수 있도록
구현하였다.
CANopen 엔코더의 소프트웨어 구조는 Fig. 4와 같이 Fig. 2에 제시된 CanFestival 기본 소프트웨 어 구조에 100us 주기로 위치 센서에서 데이터를 읽어서 위치를 계산한 뒤 setPosition 함수를 통해 CiA 406 모듈에 전달하는 인터페이스 함수가 추 가된 형태이다. 구체적으로 인터페이스 함수가 센서에서 데이터를 읽어서 CiA 406 모듈에 전달 하는 과정은 Fig. 5와 같다. 먼저 센서에서 Single-Turn 데이터를 읽은 뒤, 하드웨어적으로 반 전되어 있는 데이터를 보수화한다. 그리고 센서 에서 Multi-Turn 데이터를 읽은 뒤, 이를 소프트 웨어적으로 16bit로 확장한다. 전체 위치 데이터 는 Multi-Turn 데이터를 17bit만큼 왼쪽 시프트 시 킨 후, Single-Turn 데이터와 OR 연산을 적용하 고, setPosition() 함수의 인자로 CiA 406 모듈에 전달된다. CiA 406 모듈은 Alarm 기능을 통해 위 치 데이터의 에러 여부를 표시하고, 장치 설정에 따라 가공한 위치 데이터를 최종적으로 객체 사 전 엔트리 0x6004 / 0x0 번지에 저장한다.
CANopen 표준에서는 CANopen 장치를 최초 CAN 네트워크에 추가했을 때 바로 사용이 가능 하도록 각 통신 객체에서 사용할 아이디를 미리 정의한다. 따라서 기본 설정으로 미리 정의된 값 을 사용하면 추가적인 작업 없이 바로 장치 사용 이 가능하다. CANopen 엔코더를 위한 주요 기본 설정 내용은 Table 3에 제시한 것과 같이 SDO 통신을 위한 통신 객체 아이디 설정과 SYNC 메 시지 수신 시 위치 데이터 동기화를 위한 PDO 설정 사항 등이다.
3.3 CANopen 마스터와 외부 관리 프로그램 구현 멀티 엔코더 동시 관리 시스템에서 CANopen
마스터는 복수 개의 CANopen 엔코더의 설정 사 항 관리와 주기적인 위치 데이터 수집을 담당한 다. 본 연구에서 구현한 CANopen 마스터 장치는 기본적으로 CANopen 엔코더와 동일한 dsPIC33 계열 마이크로컨트롤러를 타겟 플랫폼으로 사용 하므로 3.2절에서 이미 제시한 CanFestival 포팅 과정을 따라 CANopen 프로토콜 계층을 구현하였 으며, 매 10 ms 주기로 SYNC 메시지를 생성하여 CANopen 엔코더의 위치 데이터 정보를 취합하도 록 하였다. 또한, CANopen 마스터 장치는 외부 PC에서 GUI를 통해 사용자가 네트워크 관리와 각 엔코더 설정을 위해 전달하는 명령어를 파싱 하여 CANopen 엔코더로 전송하고, 명령 실행 결 과를 다시 외부 관리 PC의 GUI를 통해 사용자에 게 알려 주는 중계 역할도 담당한다.
CANopen 마스터 장치의 내부 소프트웨어 구조 는 Fig. 6과 같다. 엔코더와 달리 별도의 장치 프 로파일이 필요 없으므로 CiA 301 모듈을 중심으 로 외부 관리 PC와 통신을 위한 UART 데이터

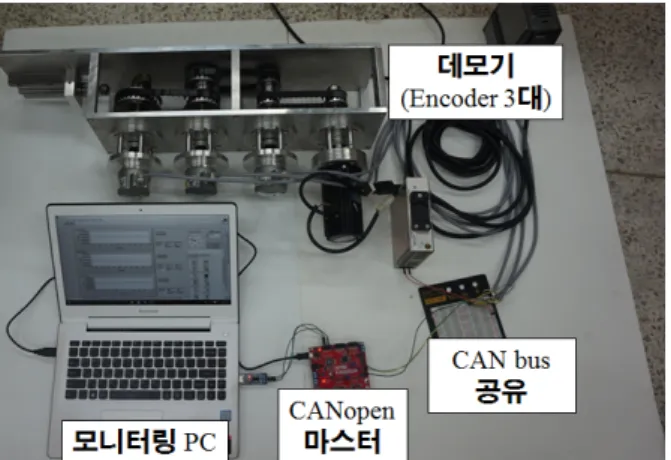

Fig. 8 Multi-encoder management system testbed 명령어 Arg 1 Arg 2 Arg 3 Arg 4 동작
getstate 대상 상태머신 확인
setstate 대상 상태 상태머신 설정
read 대상 주소 타입 객체사전 읽기
write 대상 주소 타입 값 객체사전 쓰기
대상: m(마스터)/s+node-id(슬레이브).
상태: start, reset, stop, pre-operational
Table 5 Types of user control commands
Fig. 7 LabVIEW monitoring program
처리 모듈과 사용자가 내린 명령어 파싱 모듈, 엔코더로부터 수집한 위치 정보 등을 외부 관리 PC로 전송하기 위한 처리 모듈을 포함한다.
먼저 CANopen 마스터에서는 각 CANopen 엔코 더와의 통신을 위해 Table 4에 제시된 것과 같이 SDO, PDO, SYNC 통신 객체 아이디와 SYNC 메 시지 생성 주기(us 단위), PDO 저장 주소 등의 객체 사전 항목들을 설정해야 한다. 표의 객체 엔트리에 쓰는 값에 해당하는 내용에서 “Node- ID”를 더하는 부분은 각 엔코더별로 해당 엔코더 (슬레이브)의 식별자를 표시해 구분하기 위한 내 용이다.
외부 모니터링 PC 상에서는 CANopen 마스터 를 통한 CANopen 엔코더들의 동작 파라미터 설 정과 현재 위치 정보 수집을 사용자 친화적인 GUI를 통해 수행할 수 있도록 Fig. 7과 같은 구 조를 가진 LabVIEW 프로그램을 구현하였다. 외 부 관리 프로그램은 UART 설정 및 데이터 수신 부분과 수신 데이터를 파싱하는 부분, 파싱한 데 이터를 로깅 혹은 그래프 형태로 출력하는 부분, 사용자 입력 명령어를 CANopen 마스터에 전송하 는 부분으로 구성하였다. 관리 프로그램과 CANopen 마스터 사이의 통신은 UART를 통해 Table 5와 같이 간단한 사용자 정의 프로토콜을
사용하도록 하였으며, UART 전송 속도는 9600 ~ 115200 bps 등 다양한 속도를 지원하되 기본적으 로 CANopen 마스터의 설정에 따르도록 하였다.
4. 멀티 엔코더 관리 시스템을 이용한 CANopen 엔코더의 동작 검증
4.1 검증 환경
제안된 멀티 엔코더 시스템의 동작과 CANopen 엔코더의 기본 동작 검증을 위한 테스트베드 환 경은 Fig. 8과 같이 세 대의 CANopen 엔코더와 한 대의 모터 드라이브로 구성된 데모기와 CANopen 마스터, 모니터링 PC로 구성하였다. 데 모기의 엔코더들은 모터가 회전하면 함께 회전하 도록 밴드로 이어져 있는데, 각각 축의 기어 비 를 다르게 설정하여 엔코더 구성 위치에 따라 다 른 회전 변위를 가지도록 하였다. CANopen 장치 간 CAN 통신 속도는 1Mbps로 설정하였으며, 모 니터링 PC와 CANopen 마스터간 UART 연결의 통신 속도는 115200 bps로 설정하였다.
4.2 검증 시나리오와 결과
본 연구에서 개발한 시스템의 기본 동작 검증 과정은 다음과 같다. 먼저 상용 CANopen 엔코더 와의 동작 비교 테스트를 위해 Fig. 8에 제시된 데모기의 엔코더 중 일부를 Kubler 사와 Posital 사의 상용 엔코더(13,14)로 대체한 상태에서 동작시 상태머신의 변화와 적절한 통신 객체의 교환이 이루어지는 여부에 대한 확인 테스트를 위해 Table 6의 테스트 시나리오와 같이 CANopen 엔 코더의 부팅부터 실제 Operational 상태에 진입하 여 위치 데이터를 전송할 때까지의 과정을 확인 하였으며 개발한 CANopen 엔코더와 상용 엔코더
항목 결과 개발품 P사 K사
SDO (30개)
Pass 23 19 19
Warn. 0 0 0
Error 0 0 0
Skip. 7 11 11
PDO (33개)
Pass 25 25 25
Warn. 0 0 0
Error 0 0 0
Skip. 8 8 8
EMCY (6개)
Pass 3 2 3
Warn. 2 2 0
Error 0 1 2
Skip. 1 1 1
Error Ctrl.
(20개)
Pass 19 16 18
Warn. 0 0 0
Error 0 3 2
Skip. 1 1 0
States (8개)
Pass 7 8 7
Warn. 1 0 0
Error 0 0 1
Skip. 0 0 0
Total (97개)
Pass 77 70 72
Warn. 3 2 0
Error 0 4 5
Skip. 17 21 20

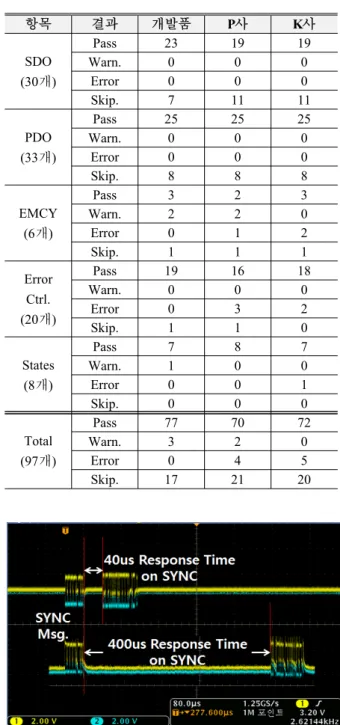

Table 7 Conformance test results
순서 구분 시나리오 정상 동작시 실행 결과
1 NMT
Slave Boot-up y Pre-OP 상태로 자동 진입
2 상태 천이 y 지정한 상태로 상태 천이
(Reset, Stop, OP)
3 SDO
OD 엔트리 0x1005 내용
확인
y SYNC 메시지 내의 y COB-ID 0x80 확인
4
OD 엔트리 0x1017 번지에
0x03E8 쓰기
y Heartbeat 생성 주기를 1초 로 설정
5 NMT Heartbeat 메시지 확인
y 매초마다 Heartbeat 메시 지 발생 여부
y 장치 상태 OP 유지 6 PDO SYNC 메시지 y SYNC 메시지 수신 후
TPDO2로 위치 정보 전송 Table 6 Test scenario for CANopen stack test
Fig. 9 Response times of CANopen encoders 2종 모두 Table 6에 제시된 정상 동작 시 기대되
는 실행 결과를 정확하게 보임을 확인하였다. 테스트 시나리오에 기반한 기본 동작 테스트 외에도 CANopen 표준 관리그룹인 CiA에서 제공 하는 CANopen Conformance Test Tool(이하 CTT) 을 사용하여 통신 스택에 대한 추가 검증을 진행 하였다. CTT에서는 통신 프로파일 CiA 301에 대 한 테스트만을 지원하며, 주기적으로 센서 데이 터를 읽어서 위치 데이터를 갱신하는 엔코더 기 능이 켜져 있을 경우 테스트 결과를 실패로 간주 하는 항목들이 있어 엔코더 기능을 비활성화 한 상태로 테스트를 실시하였다. 구체적인 테스트 과정은 CiA 310 표준(15)에 따라 카테고리별로 나 누어져 있으며, CANopen 엔코더 동작에 있어 가 장 중요한 항목은 SDO, PDO, NMT에 대한 항목 들이다. 검증 과정에서 3.2절에서 기술한 것과 같 이 CanFestival을 기반으로 구현한 내용 중 비정 상 동작 상황에서의 에러 처리가 미비한 항목들 이 많이 발견되어 관련 항목을 위한 추가 구현을 진행하였다. 최종 검증 결과, Table 7에 제시된 것과 같이 전체 97개 테스트 항목에 대해 상용 엔코더 대비 기능적으로 우수한 결과를 얻을 수 있었다.
기능적인 검증 외에도 CAN 네트워크를 통한 위치 전송 동작의 동기화 성능도 검증하였다. 비 교 대조군으로 Kubler사의 상용 엔코더에 개발 엔코더와 동일한 설정을 적용하여 SYNC 메시지 에 따라 TPDO 2에서 0x6004 / 0x0의 위치 데이 터를 전송하도록 하였으며, 오실로스코프를 사용
하여 CAN 메시지 전송을 확인하였다. Fig. 9와 같이 두 엔코더 모두 SYNC 메시지에 따라 위치 데이터를 정상적으로 전송하며, SYNC 메시지 수 신 이후 PDO 메시지가 전송되기까지의 응답시간 이 상용 제품에서 훨씬 긴 것을 확인할 수 있었 다. 응답시간이 짧으면 더 빠른 주기의 동기화가 가능하며, 모션 제어와 같이 정밀한 피드백 제어 가 필요한 응용에도 적용이 가능하다는 장점이 있다. Fig. 10은 10 ms 주기로 위치 데이터 동기
Fig. 11 Snapshot of multi-encoder control and monitoring GUI

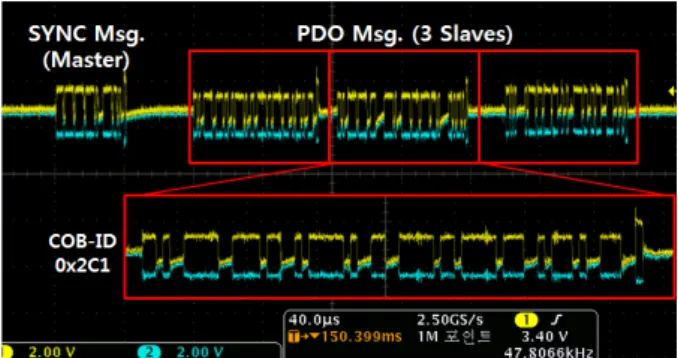

Fig. 10 Synchronization on 10ms period
화가 진행되는 상황에서 CANopen 마스터의 SYNC 메시지에 따라 데모기에 장착된 세 대의 CANopen 엔코더가 센싱한 위치 정보를 PDO 메 시지를 통해 정확하게 전송함을 나타낸다.
마지막으로 외부 관리 소프트웨어의 기능을 검 증하였다. 모터 드라이브를 일정 속도(120 rpm)로 회전시켰을 때 사용자 인터페이스에서 Fig. 11과 같이 사용자 정의 프로토콜을 활용한 엔코더 제 어 정보 설정 기능과 모니터링 기능이 잘 작동하 는 것을 확인할 수 있다. 모니터링 프로그램은 CANopen 마스터와 주고받은 데이터에 대한 로그 와 현재 위치 데이터 및 누적된 위치 데이터에 대한 그래프와 360도 기준 현재 각도에 대한 정 보를 제공한다. 또한 Table 5에서 제시한 명령어 입력 기능을 이용해 동작 도중 각 엔코더의 상태 확인 및 설정 변경 또한 잘 동작하는 것을 확인 하였다.
5. 결 론
본 연구에서는 오픈 소스 CANopen 프로토콜 스택인 CanFestival을 기반으로 엔코더 센싱 로직 을 통합한 CANopen 표준 호환 엔코더 소프트웨
어 구조를 제안하고, 복수개의 CANopen 엔코더 에 대한 모니터링 및 관리 기능을 제공하는 시스 템 구조를 설계, 구현하였다.
구현 내용은 상용 제품을 대조군으로 테스트 시나리오, 응답성 비교, CANopen Conformance Test를 사용해 검증하였다. 검증 과정에서 미구현 된 CiA 301 일부 항목을 CanFestival에 추가 구현 하였으며, 검증 결과에서 기존 상용 제품 대비 기능 지원 및 성능 측면에서 우수한 동작을 보임 을 확인하였다.
후 기
본 연구는 2015 년도 산업통상자원부의 재원으 로 한국에너지기술평가원(KETEP)의 지원을 받아 수행한 연구과제입니다.(No. 20132020101970)
(References)참고문헌
(1) Hunter, G. W., Stetter, J. R., Hesketh, P. J. and Liu, C. C., 2010, “Smart Sensor Systems,” The Electrochemical Society Interface, Vol. 19, No. 4, pp. 29~34.
(2) Meijer, G., Pertijs, M. and Makinwa, K., 2014,
“Smart Sensor Systems: Emerging Technologies and Applications,” John Willey & Sons Ltd, Hoboken, pp. 1~2.
(3) Bosch, R., 1991, “CAN Specification Version 2.0.”
(4) CAN in Automation(CiA): CANopen, http://www.cancia.org/index.php?id=canopen.
(5) Lee, E-S. and Kim, J-G., 2005, “Measurement and Analysis for Positioning Control Characteristics using Encoder Signal of NC Machine Controller,”
Trans. Korean Soc. Mech. Eng. A, Vol. 29, No. 2, pp. 311~317.
(6) Ham, H., H., Hong, S., H., Song, J., Baek, J. and Ryu, J., 2012, “Localization of a Tracked Robot Based on Fuzzy Fusion of Wheel Odometry and Visual Odometry in Indoor and Outdoor Environ- ments,” Trans. Korean Soc. Mech. Eng. A, Vol. 36, No. 6, pp. 629~635.
(7) Lim, J. S and Lee, Y. J., 2015, “Detection of Absolute Position of Robot Joint Using Incremental Encoders,” Journal of Institute of Control, Robotics and Systems, Vol. 21, No. 6, pp. 577~582.
(8) CiA, 2011, “CANopen Application Layer and Communication Profile Version 4.2.0.”
(9) CiA, 2006, “CANopen Device Profile for Encoders Version 3.2.0.”
(10) CanFestival, http://canfestival.org.
(11) Hwang, H., Ahn, H., Kim, S. and Kim, T., 2015,
“Implementation of CiA 406 Device Profile for CANopen Compatible Encoders,” Trans. Korean Soc.
Mech. Eng. A, Vol. 39, No. 12, pp. 1287~1295.
(12) Microchip, dsPIC33EV256GM106 Reference Manual, http://www.microchip.com/wwwproducts/en/dsPIC33EV2 56GM106.
(13) Fritz Kubler GmbH, 2014, “Technical Manual Absolute Singleturn/Multiturn Encoder F58XX CANopen.”
(14) POSITAL GmbH, 2013, “Absolute Ixarc Rotary Encoder with CANopen Interface User Manual.”
(15) CiA, 2009, “CiA 310 Draft Standard Proposal:
Conformance Test Plan Version 1.1.0.”
