Transverse maxillary expansion with miniscrew-assisted nonsurgical palatal expansion

최윤경∙ 손우성∙박수병∙김성식∙ 김용일

부산대학교 치의학전문대학원 치과교정학교실 ……… 176

CR-MI discrepancy와 턱관절장애가 있는 안면 비대칭 환자의 악교정수술 교정 치험례

정우선∙안석준 / 서울대학교 치과대학 교정학교실

……… 186

Ask an Expert

Q1. Class III의 성장 특징과 그에 따른 치료 시기는 어떤가요?

2. Class III에서 제1기 치료를 시행한 후에 성장기를 통하여 교합이 유지되 는 경우와 반대교합이 재발되는 경우가 있는데, 그 이유는 무엇 때문인가 요?

최용현 / STM치과의원 ……… 201

Clinical Tip

안면비대칭 분석의 기준, interpupillary line을 적용하기 어려운 경우는?

김금령 / 일리노이치과 ……… 205

투고안내

……… 208

대한치과교정학회 임상저널

2013년 1∙2월호

�본 잡지는 매 홀수 월에 교정학회 홈페이지의‘임상저널’코너에 게재됩니다.

184

치료 전후 중첩 영상: A. CBCT 중첩, Black line: 초진, Red line: 확장 후; B. Cast 중첩, Green: 초진, Blue:

확장 후

198

치료 종료 후 6개월 뒤 두부계 측 방사선사진 및 중첩

(3)

상악의 폭경 부조화는 과도한 수직 성장과 정상적 혹은 과도한 전후방적 성장을 동반하는 경우가 많다.

McNamara에 의하면 상악의 폭경 부조화는 수직적이 거나 전후방적인 부조화에 비해 craniofacial complex 에서 가장 잘 적응하며, 대부분의 부조화가 임상적으 로 쉽게 무시되거나 인지되지 못 할 뿐만 아니라, 인 지되더라도 환자에게 필요한 치료 옵션이 매우 제한 적이라고 하였다.

¹

그러나 안정적이고 기능적인 교합 을 얻기 위해서는 상악의 폭경 부조화를 개선하는 것 이 매우 중요하며, 이를 위한 제한적인 치료방법 중 의 하나가 정중구개 봉합부위의 확장을 통하여 협소

한 상악을 넓히는 급속 구개 확장(Rapid Maxillary Expansion; RME)이다. 이때 환자의 나이가 봉합의 이 개를 결정하는 절대적인 요소가 된다.

특히 횡적 부조화를 동반한 성인 골격성 III급 부정 교합 환자의 치료는 부조화가 미약하다면 통상적인 구개 확장만으로도 양호한 결과를 얻어낼 수 있으나, 부조화가 큰 경우 기존의 구개 확장으로는 치아 및 치주조직에 나타나는 많은 부작용으로 만족할만한 결과를 얻기 힘들다.

^2,3

이를 방지하기 위해 수술을 동 반한 구개 확장 방법(Surgically assisted RPE; SARPE) 이 고려될 수 있으나, 이는 두 차례의 수술로 환자의

Transverse maxillary expansion with

miniscrew-assisted nonsurgical palatal expansion

최윤경∙ 손우성∙박수병∙김성식∙ 김용일 부산대학교 치의학전문대학원 치과교정학교실

CASE REPORT

최윤경, 전공의 / 손우성, 교수 / 박수병, 교수 / 김성식, 부교수 / 김용일, 조교수 부산대학교 치의학전문대학원 치과교정학 교실 교신저자 : 박수병 부산대학교 치의학전문대학원 치과교정학교실;

경상남도 양산시 물금읍 금오로 20 부산대학교 치과병원 치과교정과 (055) 360-5161, Fax : (055) 360-5153, sbypark@pusan.ac.kr ;

Dr. 김 성 식 Dr. 김 용 일 Dr. 손 우 성

Dr. 최 윤 경 Dr. 박 수 병

(4)

최윤경∙ 손우성∙박수병∙김성식∙ 김용일

부담을 증가시킨다. 따라서 기존의 부작용을 최소화 하면서 골격성 확장을 일으킬 수 있는 확장 방법에 대한 요구가 증가하고 있으며, 이를 위해 miniscrew 보강형 구개 확장 장치가 소개되어 사용되고 있다.

⁴

이에 본 보고에서는 miniscrew를 활용하여 비수술 적으로 구개를 확장한, 골격성 III급 부정교합자의 치 료 증례를 보고하고자 한다. 이에 본 보고는 골격성 III급 부정교합자에서 miniscrew를 활용한 비수술적 구개확장으로 술전교정을 시행하고 악교정 수술치료 를 마무리한 증례를 보고하고자 한다.

증례

진단

20세 9개월의 여자 환자로“앞니가 닿지 않아요.”

를 주소로 본과에 내원하였다.

환자는 수직적으로 긴 안모에 넓은 협측 회랑 (buccal corridor)과 좁은 상악골을 보였다. 미소 시 치 은의 노출은 3mm 정도로 다소 크나, 그 정도가 심하 지 않았지만, 수직피개가 -3mm로 전치부 개교 경향

을 보였다. 환자의 측두하악관절에는 특이소견은 없 었으며, 구내 검사에서 환자는 협착된 상악궁으로 인 해 상악 전방부에 총생이 보이고, 최대 교두 감합 시 에 제1, 2대구치에서만 교합접촉점이 형성되었다(그 림 1).

또한 치아 모형상에서 상악궁의 구치 폭경은 36.6mm, 하악궁의 구치 폭경은 40.8mm로 상악궁의 폭이 협소했으며, I급 구치 관계로 교합시에도 양측 성 반대교합이 존재했다(그림 2). 따라서 양호한 구치 부 폭경을 얻기 위해서는 5mm의 상악 폭경 확장이 요구되었다.

측모 두부계측방사선 사진 분석에서도 수직적으로

긴 Hyperdivergent 골격 양상이 관찰되었고, 상악 교

합 평면과 하악 교합 평면이 이개된 골격성 개방교합

의 양상을 보인다. 하악골이 상대적으로 전방에 위치

하며 상악 전치 및 하악 전치 치축은 모두 설측 경사

되어 있었다. 구개 평면과 하악 하연 평면에 대해 구

치부 교합면까지의 거리는 길고, 구순 폐쇄부전이 관

찰되었다. 정모 두부계측 방사선 사진 및 CBCT분석

에서 구치부 반대 교합 및 상악 구치의 협측 경사가

관찰된다(그림 3, 표 1).

(5)

Transverse maxillary expansion with miniscrew-assisted nonsurgical palatal expansion

이상의 결과를 바탕으로 상하악 폭경 부조화를 동 반한 Hyperdivergent skeletal pattern의 장안모 및 개방교합을 보이는 골격성 III급 부정교합으로 진단 하였다.

치료 계획

전후방 및 수직적인 골격 부조화는 악교정 수술을 동반하여 해결하기로 하였으나, 횡적 부조화의 경우 여러 가지 치료 방법을 고려해볼 수 있다.

첫번째로 수술을 동반한 구개 확장 방법이다. 이 방법은 성인에서 횡적 부조화가 심할 경우, 수술을

그림 1. 초진 시 안모사진 및 구강 내 사진

그림 2. 수술 후 예상되는 I급 구치 관계로 교합된 치아 모형

(6)

통하여 좀 더 용이하게 확장을 시행할 수 있으나, 이 환자의 경우와 같이 악교정 수술이 예정되어 있는 경 우, 2번의 수술이 요구되어 수술적 외상이나 경제적

부담감이 증가하게 된다.

두 번 째 로 악 교 정 수 술 과 동 반 하 여 상 악 의 Segmental osteotomy를 시행할 수 있다. 이 방법은 2 최윤경∙ 손우성∙박수병∙김성식∙ 김용일

표 1. 치료 전, 후의 두부 규격 방사선 사진 및 CBCT 분석

SNA (�) SNB (�) ANB (�) APDI

ODI Y-axis FMA (�) SN-GoGn (�)

U1 to SN (�) U1 to facial plane (mm)

IMPA (�) L1 to facial plane (mm)

Lateral Cephalogram Measurements

CBCT analysis

81.6 79.1 2.4 85.7 69.5 71.9 25.0 36.0 107.0 9.9 95.9 5.9

77.3 76.5 0.7 89.6 56.0 75.2 36.1 48.8 98.0 9.3 79.7 7.5

51.6 49.5 54.7

78.3 75.8 2.6 87.8 57.5 76.9 36.8 51.3 94.2 7.3 87.4 9.5

57.0 54.6 57.3

79.8 75.8 4.0 81.6 62.2 75.3 35.8 50.4 94.8 9.2 85.4 7.9

56.4 54.1 57.7

Norm T0 T1 T2

buccal cervical width (mm) buccal 1/2 root width (mm)

root apex width (mm) Mx. 1st

molar

T0, Initial ; T1, Before orthognathic surgery, T2, After debonding.

그림 3. 초진 시 파노라마 방사선 사진 및 두부 규격 계측 사진, CBCT 영상

(7)

Transverse maxillary expansion with miniscrew-assisted nonsurgical palatal expansion

단계의 수술이 요구되지 않는다는 장점이 있으나, 상 악골 분절을 측방 확장하였을 때, 안정성 부족으로 재발의 가능성이 존재한다.

^5,6

다음으로 상악에서 제1 소구치를 발치하여 악교정 수술 이후, II급 구치 관계를 형성할 수 있다. 그러나 환자의 상악 절치가 치료 전 이미 설측 경사되어 있 으며(U1 to SN, 98.0。), 발치 치료 후 상악 절치의 과 도한 후퇴 시 안모가 더욱 나빠질 것이 예상되었다.

이상의 방법들에서 모두 양호한 결과를 예상할 수 없었으므로, 비수술적인 방법으로, 최대한의 골격적 확장을 도모하고, 확장으로 인한 치주 및 치아의 부 작용을 방지하기 위하여 miniscrew 를 동반한 구개 확장을 시행하기로 하였다. Miniscrew를 통해서 확장 력이 치아뿐만 아니라 기저골에 직접적으로 가해지 게 되며, 유지 기간 동안 상악골이 다시 수축되는 것 을 방지하게 된다.

구개 확장 이 후, 전치부 개방 교합 및 Gummy smile 등의 수직적 부조화 및 전후방적 부조화 개선 을 위하여 악교정 수술을 시행하며, 상악골은 시계방 향 회전과 더불어 상방 이동하고 하악을 이에 따라 후방으로 이동시키기로 하였다.

치료 경과 및 결과

Miniscrew 보강형 구개 확대 장치는 기존의 구개 확대장치를 변형하여 제작하였다. Band를 장착한 상 악 좌우 제1 소구치 및 대구치에 hyrax screw의 rigid connector를 solder하고, hyrax screw body의 전후방 에 2개의 miniscrew를 위한 hook을 제작하였다. 2개 의 전방 hook은 Rugae 부위에, 2개의 후방 hook은 경구개 후방 parasagittal area에 식립하였다. 전방 hook의 식립시 총생으로 설측에 위치한 상악 치근의 위치에 유의하여야 한다. Hook이 구강 점막을 자극

그림 4. A. 구강내에 장착된 miniscrew 보강형 구개 확대 장치 B. 구개 확장 4주 후 C, D. 확장 후, 유지 기간. Rigid connector는 제거. E.

배열 8개월

(8)

최윤경∙ 손우성∙박수병∙김성식∙ 김용일

그림 5. 확장 기간 촬영된 상악 전치 치근단 방사선 사진

그림 6. 확장 후 촬영된 CBCT 영상. 다소 협측 경사된 상악 구치

하여 염증반응이 나타날 수 있으므로, 점막 상방에 passive 하게 위치될 수 있도록 제작한다(그림 4A).

구개 확대는 완속 구개 확대를 시행하여 2일에 1번 screw를 활성시켰으며, 확장량은 I급 구치 관계 확보 시 필요한 확대량과 재발을 고려하여 총 7mm의 확 대가 일어나도록 하였다(그림 4B). 8주의 확장 이후, 구치간 폭경이 6.5mm 증가하였으며, hyrax screw body와 miniscrew를 확장 후에도 구강 내에 유지하 였다. 이후에도 횡구개 호선을 3개월 이상 장착하였 다(그림 4C, D). 식립된 miniscrew 주변으로 경미한 염증반응이 관찰되었으나, 제거 후 양호하게 치유되 었으며, 별도의 처방은 시행하지 않았다.

봉합부 이개에 의한 상악 기저골의 확장은 상악 전 치부 치근단 방사선 사진을 통해서 확인할 수 있다 (그림 5). 확장 이후 채득한 CBCT 단면 영상에서 미 약한 상악 구치의 협측 경사가 관찰된다(그림 6).

이후, 10개월 동안 악교정 수술 전 탈보상을 위해

고정식 장치를 부착하여 치아를 배열하였으며, 정출

되고 협측으로 경사진 상악 제2 대구치는 횡구개 호

선에 납착한 hook을 이용하여 구개측으로 함입 및

견인하였다. 악교정 수술은 상악에서 post. impaction

을 동반한 Le Fort I osteotomy 를, 하악은 setback

Bilateral Sagittal Split Osteotomy 를 시행하였다(그림

7, 8).

(9)

Transverse maxillary expansion with miniscrew-assisted nonsurgical palatal expansion

수술 이후, 6개월간의 술후 교정을 통하여 교합 정 착을 이루어, I급 견치 및 구치 관계로 마무리하였으 며, 왜소치였던 상악 좌측 측절치는 보철 수복을 하 였다. 상하악 전치부에 고정성 유지장치를 부착하고, 상악에는 확장된 상악궁 유지를 위하여 추가로 가철 성 유지 장치를 제작하였다. 초진과 비교시, 주목할 만한 치은 퇴축이나 치조골 소실 및 치관 길이의 증 가는 관찰되지 않았으며, 이는 장치 제거 후, 채득한 CBCT 단면 영상에서, 치조골내에 치근이 양호하게 배열되어 있는 것으로 확인할 수 있었다(그림 9).

치료 종료 후, 6개월 후의 임상 검사에서 양호한 교 합이 유지되고 있었으며, 구치부 반대교합이 재발되 지 않았다. 치은 퇴축이나 부착 조직 역시 소실되지 않고 초진시와 비교하여 큰 차이 없이 유지되었다.

차후 장기간의 유지 및 관찰이 필요하리라 생각된다.

그림 7. 치료경과 : A. 치료 전; B. 확장 및 술전 교정 완료; C. 치료종료

그림 9. 치료 종료 시 상악 치아 CEJ과 치근 1/2 사이의 CBCT 횡단면 영상.

(10)

최윤경∙ 손우성∙박수병∙김성식∙ 김용일

그림 8. 치료 종료 시 구외사진 및 방사선 사진

고찰

Miniscrew를 이용하여 성인에서 비수술적으로 구 개를 확장하는 방법은, 확장력을 보다 직접적으로 기 저골에 전달함으로서 효과적으로 상악골을 확장할 수 있는 것으로 보고되었다.

^4,7

본 증례에서도 miniscrew를 이용하여, 치아 및 치주조직의 부작용을 야기하지 않고 구개 확장을 시행함으로서, 악교정 수 술 후 효과적으로 구치부 수평피개를 형성할 수 있었 다. 전두개저를 기준으로 중첩시킨 CBCT와 구개 영 역을 기준으로 중첩한 모형 영상에서, 좌우 제1 대구 치 치관 폭이 6.5mm 증가하였음을 확인하였다(그림 10A, B).

성인에서 구개 확장 시, 주의해야 할 사항이 치주적 인 부작용이다. 과거의 연구에 따르면 연령이 증가함 에 따라 정중 구개 봉합과 상악골 주위 구조물에 의

해 저항이 증가되어 성인에서 비수술적인 방법으로

구개 확장을 시행할 경우, 통증의 증가, 측방 경사 이

동과 치아의 정출, 치은 퇴축 및 부착 소실 등의 치주

문제를 일으킬 수 있다고 알려졌다.

^3,8

이를 방지하기

위해 수술을 동반한 급속 구개 확장이 주로 사용되었

으며, 수술을 통해서 골 저항을 줄여줄 수 있으며, 기

존에 치주적 문제가 존재하는 경우 수술을 동반한 구

개 확장을 시행해야한다고 하였다.

^6,9-11

그러나 본 증

례에서는 수술이 예정된 골격성 III급 부정 교합 환자

에서, miniscrew를 동반하여 비수술적인 방법을 통해

서 구개를 효과적으로 확장할 수 있었다. 치료 증례

시, 채득한 CBCT 단면 영상에서, 비수술적 방법 시행

시 발생할 수 있는 치은 퇴축, 치조골 열개 등의 부작용

없이 치조골내에 치근이 양호하게 배열되어 있는 것으

로 확인할 수 있었다(그림 8). 최근의 다른 miniscrew를

이용하여 성인에서 구개 확장을 시행한 연구에서도 임

(11)

Transverse maxillary expansion with miniscrew-assisted nonsurgical palatal expansion

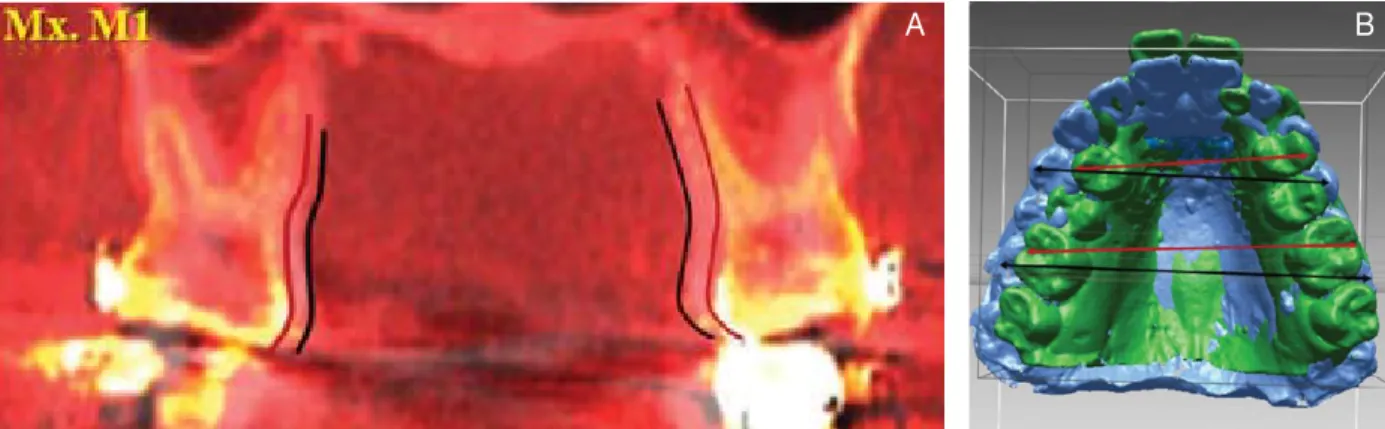

그림 10. 치료 전후 중첩 영상: A. CBCT 중첩, Black line: 초진, Red line: 확장 후; B. Cast 중첩, Green: 초진, Blue: 확장 후

상적으로 유의할만한 치은 퇴축이나 치관 길이 증가는 관찰되지 않았다는 연구가 발표되었다.

⁷

구개 확장을 시행할 때 또 다른 중요 사항은 안정성 이다. 통상적으로 사용하는 구개 확대장치의 재발율 은 최고 63%까지 보고되었으며

¹²

, 특히 골격적으로 성숙한 성인에서 더 크기때문에, 성인에서는 확장의 안정성이 의문시된다고 하였다.

¹³

다른 방법인 Segmental osteotomy 는 가장 안정성이 낮은 것으로 알려져 있으며, 절단술 이후 최소 6개월 동안은 유의 깊게 관찰하여야 한다고 하였다.

⁵

성인에서 수술을 동반한 구개 확장법의 안정성은 앞선 두 방법을 시행 한 것보다 훨씬 높은 것으로 알려져 있으며, 재발율 또한 5~25% 정도로 낮은 것으로 보고되었다.

^9-10

이러 한 수술적 방법을 동반한 구개 확장을 시행하는 기준 에 대해서는 많은 연구와 주장이 있어 왔으나

^10,14-15

, 통 상 받아들여지는 것은 5mm 이상의 확대를 시행할 경우 수술을 동반하는 것이 추천된다고 하였다.

¹⁰

하 지만 또 다른 연구에 따르면 수술을 동반하는 구개확 장의 경우에도 상악골의 구개측이 비강측보다 더 확 장되는 삼각형 형태의 구개 확장으로 인하여

⁷

, 골격 적인 확장보다는 치조골 영역에서의 확장이 더 커, 50% 정도에서만이 골격적인 구개 확장이 나타난다 고 한다.

¹⁶

마지막으로 본 증례에서 사용한 miniscrew

보강형 구개 확장 장치의 경우, 이를 통한 장기간의 연구가 현재는 많지는 않다. 그러나, 유지 기간동안 소구치 및 대구치에서 협측 경사되었던 치아의 치축 변화에 따른 치경부 폭의 감소 등의 치성 변화를 제 외하고는, 골격적인 요소의 재발 및 구치부 반대교합 등은 나타나지 않고, 양호하게 유지가 된다는 보고가 있었으며, 본 증례에서도 유사한 결과를 얻을 수 있 었다

⁷

. 이에 대해서는 좀 더 장기간의 연구가 필요하 리라 생각되나, 앞서 설명한 바처럼 miniscrew 보강 형 구객 확장 장치가 20대 초반의 양호한 치주 조직 을 가진 환자에서의 상악궁 확장의 한 가지 방법으로 서 성공적으로 사용될 수 있으리라고 판단된다.

결론

Miniscrew 보강형 구개 확장 장치를 이용하여, 상 악골 협착과 III급 부정교합을 보이는 젊은 성인 환자 를 비수술적인 방법으로 효과적으로 구개를 확장할 수 있었다. 이를 통해서 여러 번의 수술을 피할 수 있 었으며, 기존의 치주적인 부작용을 최소화하였다. 임 상적, 방사선학적 평가에서 치료 이후, 확장 및 치주 조직의 안정성은 양호하였다.
