NaCl/H3PO4 내염화 처리가 라이오셀 섬유의 열 안정 및 내산화 특성에 미치는 영향

Original article http://dx.doi.org/10.14478/ace.2014.1064

NaCl/H3PO4 내염화 처리가 라이오셀 섬유의 열 안정 및 내산화 특성에 미치는 영향

김은애*^,**⋅배병철*^,**⋅이철위*^,***⋅전영표*^,***⋅이영석**⋅인세진****⋅임지선*^,***^,†

*한국화학연구원 C-산업육성센터, **충남대학교 바이오 응용화학과,

***과학기술연합대학원대학교 청정화학 및 생물학과, ****우송대학교 소방방재학과 (2014년 6월 20일 접수, 2014년 7월 2일 심사, 2014년 7월 8일 채택)

Effects of NaCl/H3PO4 Flame Retardant Treatment on Lyocell Fiber for Thermal Stability and Anti-oxidation Properties

Eun Ae Kim*^,**, Byong Chol Bai*^,**, Young-pyo Jeon*^,***, Chul Wee Lee*^,***^, Young-seak Lee**, Se Jin In****, and Ji Sun Im*^,***^,†

*C-Industry Incubation Center, Korea Research Institute of Chemical Technology (KRICT), Daejeon 305-600, Korea

**Department of Applied Chemistry and Biological Engineering, Chungnam National University, Daejeon 305-764, Korea

***Department of Apllied Green Chemistry and Environmental Biotechnology, University of Science and Technology, Daejeon 305-333, Korea

****Department of Fire and Disaster Protection Engineering, Woosong University, Daejeon 300-718, Korea (Received June 20, 2014; Revised July 2, 2014; Accepted July 8, 2014)

초 록

본 연구에서는 NaCl/H3PO4 혼합수용액을 사용하여 라이오셀 섬유의 내염화 처리를 수행하고 이에 따른 열 안정성과 내산화성의 향상 효과를 고찰하였다. 라이오셀 섬유를 다양한 공정조건으로 내염화 처리한 후 열 안정성과 내산화성을 측정 및 분석하고 그에 따른 메커니즘을 제시하였다. 실험결과, 내염화 처리된 라이오셀 섬유의 적분 열분해 온도 (integral procedural decomposition temperature, IPDT)와 한계산소지수(limited oxygen index, LOI)는 약 23, 30% 증가하였 으며, 활성화 에너지(activation energy, Ea) 값은 약 24% 향상된 것을 알 수 있었다. 이러한 결과는 H3PO4와 NaCl가 연소 시 에스테르화 반응, 탈수소화 반응 및 C-C결합의 분해반응으로 char 형성을 촉진하고 섬유 표면에 형성된 탄소 층을 형성함으로써, 고분자 수지 내부로 산소와 열 공급을 물리적으로 차단하여 열 안정성과 내산화성이 향상된 것으로 판 단된다. 이러한 결과를 바탕으로, NaCl/H3PO4 혼합수용액을 이용한 내염화 처리 공정의 최적화된 인자 및 메커니즘을 제시하였고 열 안정성과 내산화성이 향상된 라이오셀을 성공적으로 제조하였다.

Abstract

The improved thermal stability and anti-oxidation properties of Lyocell fiber were studied based on flame retardant treatment by using NaCl/H3PO4 solution. The optimized conditions of flame retardant treatment were studied on various maxing ratio of NaCl and H3PO4 and the mechanism was proposed through experimental results of thermal stability anti-oxidation. The IPDT (integral procedural decomposition temperature), LOI (limited oxygen index) and Ea (activation energy) increased 23, 30 and 24% respectively via flame retardant treatment. It is noted that thermal stability and anti-oxidation improved based on char and carbon layer formation by dehydrogenation and dissociation of C-C bond resulting the hindrance of oxygen and heat energy into polymer resin. The optimized conditions for efficient flame retardant property of Lyocell fiber were provided using NaCl/ H3PO4 solution and the mechanism was also studied based on experimental results such as IDT (initial decom- position temperature), IPDT, LOI and Ea.

Keywords: lyocell fabrics, flame retardant treatment, thermal stability, anti-oxidation, thermo-gravimetric analysis

1)

† Corresponding Author: Korea Research Institute of Chemical Technology (KRICT), C-Industry Incubation Center, Daejeon 305-600, Korea Tel: +82-42-860-7366 e-mail: [email protected]

pISSN: 1225-0112 eISSN: 2288-4505 @ 2014 The Korean Society of Industrial and Engineering Chemistry. All rights reserved.

1. 서 론

탄소섬유란 탄소원소의 질량 함유율이 90% 이상으로 이루어진 탄소 재료로서 레이온(rayon), 폴리아크릴로니트릴(polyacrylonitrile, 이하 PAN), 그리고 석유계⋅석탄계 피치(pitch) 등 유기 전구체 물질(precursor)을 섬유 화, 안정화 및 열처리단계를 거쳐 얻어지는 섬유를 의미한다[1-5]. 이 중 레 이온계 탄소섬유는 1950년대에 재생 셀룰로오스를 이용하여 상업화

10HNL 10 0.125

20HNL 20 0.125 Figure 1. Schematic procedures showing flame retardant treatment of lyocell fibers using mixed aqueous solution of NaCl /H3PO4.

를 이룬 제1세대 탄소섬유로 다른 전구체로부터 제조된 탄소섬유보다 기계적 물성이 비교적 떨어진다. 그러나 열전도도가 매우 낮아 내열 및 단열 특성이 우수할 뿐만 아니라 삭마 저항성 복합재료의 고분자 매트릭스로 많이 쓰이는 페놀수지와의 계면 접착성이 좋아 우주 및 군사무기용 초고온 내삭마 및 내열 복합재료의 보강재로서 지금까지 요소요소에 사용되고 있다[6,7]. 그러나 레이온 프리커서는 제조 시 셀룰로오스를 용해시키기 위해 셀룰로오스 크산트산 나트륨(xanthate sodium)과 같은 유도체를 합성해야 하고 이황화탄소(CS2), 황산 (H2SO4) 등 화학약품을 많이 사용해 인체에 유해할 뿐만 아니라 공해 를 유발시키므로 선진 공업국에서는 점차 생산 공장이 축소 또는 폐 쇄되고 있다. 이에 따라 기존의 레이온 프리커서를 대체할 수 있는 환 경친화적 재생 셀룰로오스 섬유인 라이오셀(lyocell)관련 연구가 증가 되고 있다. 라이오셀 섬유는 천연목재나 펄프로부터 건식 및 습식방 사를 통해 생산되기 때문에 천연자원인 셀룰로오스에 근간을 두고 있 는 합성섬유라 할 수 있다. 라이오셀 섬유는 완전한 생 분해가 가능하 며, 부드러운 촉감과 드레이프성, 탄력성 등이 우수하고 내구성 또한 뛰어난 특징을 가지고 있다. 또한 셀룰로오스계 재생섬유인 레이온 섬유와 비교하여 공정, 환경 및 인체 무해성 등 다양한 측면에서 많은 장점을 가지고 있다[8,9].

라이오셀 섬유는 일련의 산화 공정(oxidation process)과 탄화공정 (carbonization process)을 통해 화학구조가 변환되면서 탄소섬유로 전 환될 수 있다. 그리고 탄소섬유의 물성을 더욱 향상시키기 위하여 2500 ℃ 이상에서 장력을 주면서 흑연화 공정(graphitization process)을 거쳐 고강도 및 고탄성 탄소섬유를 얻을 수 있다. 이러한 탄소섬유는 프리커서 종류, 산화, 탄화공정 조건 및 방법 등 여러 가지 인자에 따 라 화학적, 물리적 특성은 물론 열적, 기계적 특성이 달라질 수 있다.

특히, 산화 공정은 PAN계 또는 피치계 등 모든 탄소섬유에 대한 공통 적인 열처리 단계이며, 공정 조건에 따라 섬유의 화학조성, 미세구조, 물리적, 열적 그리고 기계적 거동에 큰 영향을 미치기 때문에 탄소섬 유를 제조함에 있어 가장 중요한 공정이라 할 수 있다.

라이오셀 섬유의 열분해는 주로 230∼400 ℃ 사이에서 발생하기 때 문에 섬유의 질량감소가 크게 발생하고 화학구조도 달라진다. 또한, 매우 좁은 온도 범위에서 분해가 매우 두드러지게 일어나는 특징이 있기 때문에 자칫 산화 공정 시 과산화에 따른 특성 변화가 심해지고 나아가 탄소섬유 제조 시 수율이 매우 낮아 상업화에 제약이 많다. 이 러한 단점을 극복하고자 열적, 기계적 안정성을 향상 시켜 섬유의 분 해 속도를 제어할 수 있는 내염화 처리 공정에 대한 연구의 필요성이 매우 크다[10]. 내염화 처리 공정 중 알칼리금속과 인계 난연제를 활 용한 표면처리 기술[11]은 공정이 간단하고 경제적이며 효과가 매우

뛰어나 널리 적용되고 있다. 일반적으로 알칼리금속의 표면처리는 셀 룰로오스계 섬유의 열분해 시, 탄화반응을 촉진시켜 char 형성을 용이 하게 해준다. 그리고 인계 난연제는 열분해에 의해 생성되는 인산에 의한 탈수 및 탄화 작용과 인 함유 라디칼의 수소 및 히드록시 라디칼 포획작용이 난연(또는 내염) 효과에 기여한다고 알려져 있다.

본 연구에서는 라이오셀 기반 탄소 섬유를 제조하는데 있어 산화 공정 시 일어나는 과산화를 방지하고 나아가 탄화 수율을 향상시키고 자 알칼리금속과 인계 난연제의 전구체로 NaCl과 H3PO4를 이용하였 다. NaCl/H3PO4 혼합수용액의 다양한 농도공정조건으로 라이오셀 섬유 의 내염화 처리를 실시하였다. 내염화 처리한 라이오셀 섬유의 열 안정 성과 내산화 특성을 확인하고자 열분해 개시 온도(initial decomposition temperature, IDT), 적분 열분해 온도(integral procedural decomposition temperature, IPDT), 그리고 열 안정성 지수(A⋅K)와 한계산소지수 (limited oxygen index, LOI) 등을 비교⋅분석하고, 내염화 처리가 탄화 수율 향상에 미치는 메커니즘을 고찰하였다.

2. 실 험

2.1. 재료 및 내염화 처리공정

본 연구에서는 코오롱 인더스트리트㈜에서 제조된 라이오셀 섬유 를 사용하여 Figure 1과 같이 내염화 처리를 수행하였다. 라이오셀 섬 유의 크기를 가로 100 mm, 세로 100 mm로 정사각형 모양으로 절단 하여 준비하였다. 준비된 섬유를 Table 1과 같이 다양한 농도의 NaCl/H3PO4 혼합수용액으로 제조하였다. 제조된 혼합수용액이 포함 되어 있는 비이커에 40 ℃의 오븐에서 1 h 동안 dip-coating 시킨 후 60 ℃의 오븐에서 24 h 동안 충분히 건조시킨 후에 사용하였다. 열 안 정성과 내산화 특성 분석에 앞서, 내염화 처리에 따른 라이오셀 섬유 의 구조적인 차이를 관찰하기 위하여 라이오셀 섬유의 표면을 주사형 전자현미경(scanning electron microscope: FE-SEM, Hitachi, S-5500) 로 분석하여 Figure 2에 나타내었다. Figure 2(b)는 내염화 처리한 라 이오셀 섬유(20HNL)의 표면으로 Figure 2(a)의 라이오셀 섬유(RL) 표 면보다 탈수소화 작용으로 표면이 수축되어 주름진 형태가 두드러지 게 나타난 것을 확인할 수 있었다.

2.2. 열 안정성 및 내산화 특성 분석 2.2.1. 질소/공기 분위기 하 TGA 분석

NaCl/H3PO4 혼합수용액을 활용하여 표면처리를 한 라이오셀 섬유 의 열 안정성을 알아보기 위해 N2 분위기 하, 상온에서 600 ℃까지 10

℃/min의 승온 속도를 유지하여 열 중량 분석기(thermo-gravimetric

(a)

(b)

Figure 2. SEM image of : (a) lyocell fibers (RL), (b) lyocell fibers after flame retardant treatment by NaCl/H3PO4 solution (20HNL).

Figure 3. Thermal gravimetric analysis (TGA) of the samples (N2

condition, heating rate : 10 ℃/min).

Figure 4. A proposed mechanism for chemical reactions occurring during the conversion of cellulose lyocell to carbon.

analysis: TGA Q5000, TA Instruments)를 이용해 분석하였다. 또한, 열분해 개시온도(initial decomposition temperature, IDT), 적분 열분해 온도(integral procedural decomposition temperature, IPDT), 그리고 열 안정성 지수(A⋅K) 등에 알아보기 위해 Air 분위기 하, 상온에서 800

℃까지 각각 5, 10, 20, 40 ℃/min의 승온 속도로 열 중량 분석기를 이 용해 분석하였다[12,13].

2.2.2. 한계산소지수(limited oxygen index, LOI) 측정

내염화 처리를 한 라이오셀 섬유의 내산화 특성을 알아보고자 한계 산소지수(limited oxygen index, LOI) 측정장치(HC-2-type)를 이용하였 다. 시편을 100 mm × 30 mm의 크기로 제조한 후 장치에 수직으로 장착하여 시편의 위쪽을 점화하여 LOI를 측정하였다. 이때, 질소와 산 소 혼합가스 유속의 총 합은 11.4 L/min으로 유지하며 시편이 연소되 어가는 산소의 최저농도를 구하여 LOI 결과 값을 계산하였다[14].

3. 결과 및 고찰

3.1. 열 안정 특성 고찰

라이오셀 섬유(RL)와 내염화 처리공정을 거친 라이오셀 섬유에 대 한 열 안정성을 확인하기 위해 TGA를 이용하여 N2분위기 하, 상온에서 600 ℃까지 10 ℃/min의 승온 속도로 측정하고, 이를 분석하여 Figure 3 에 나타내었다. 라이오셀의 열분해 거동은 Figure 4에 나와있듯이 온도

상승에 따른 라이오셀의 중량감소 경향에 따라 세 가지 온도영역으로 나눌 수 있다[15]. Figure 4에서 나타낸 것과 같이, 250 ℃ 이하 영역 에서는 구조상에 존재하는 수소와 히드록시기로부터 화학적으로 물 분자가 떨어져나가는 분자 내 탈수화 반응이 동반되고, 이때 C=O와 C=C 결합이 해리된다. 250∼350 ℃ 영역에서는 본격적인 열분해가 시작되는 단계로, 열분해는 C-O와 C-C결합의 분해로부터 초래되며 이 과정에서 비교적 많은 타르가 형성되고, H2O, CO 및 CO2가 발생 된다. 350 ℃ 이후의 영역에서는 수소제거와 함께 축합 반응[16]이 일 어나며 방향족 구조가 증가한 흑연과 같은 구조로 서서히 변환되고, 이때 출발섬유 초기 중량의 약 90% 이상이 손실된다. 일반적으로 250

∼350 ℃ 영역에서 전체 질량의 약 60∼70%가 손실되며 탄소함량도 초기보다 크게 증가한다. 즉, 라이오셀 섬유에 대한 화학반응의 많은 부분이 350 ℃ 이하의 낮은 온도영역에서 진행되며, 이때 섬유의 질량 이 크게 감소하고 화학구조도 달라진다. 따라서 이 온도 영역에서의 열처리 공정의 최적화에 의한 화학적, 물리적 변화의 제어는 내염화 처리공정의 핵심이라 할 수 있다. 내염화 처리 공정을 거친 라이오셀 섬유의 열 안정성과 내산화 특성의 구체적인 내용은 3.2∼3.4에 기술 되어있다.

3.2. 내산화 특성 고찰

라이오셀 섬유(RL)와 내염화 처리공정을 거친 라이오셀 섬유의 내 산화성을 확인하기 위해 TGA를 이용하여 Air분위기 하, 상온에서 800 ℃까지 각각 5, 10, 20, 40 ℃/min 승온 속도로 측정하고, 이를 분 석하여 그 결과를 Figure 5에 나타내었다. TGA의 결과를 살펴보면

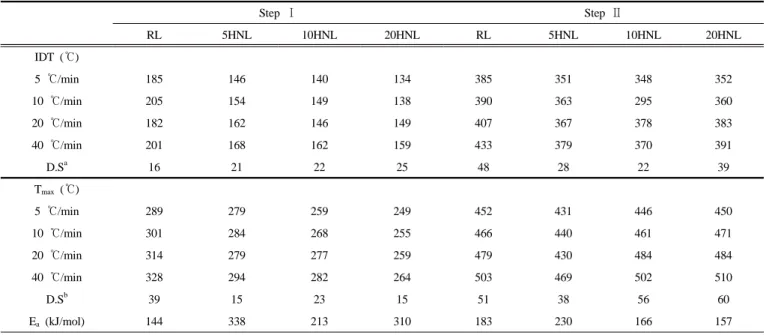

D.S^a 16 21 22 25 48 28 22 39 Tmax (℃)

5 ℃/min 289 279 259 249 452 431 446 450

10 ℃/min 301 284 268 255 466 440 461 471

20 ℃/min 314 279 277 259 479 430 484 484

40 ℃/min 328 294 282 264 503 469 502 510

D.S^b 39 15 23 15 51 38 56 60

Ea (kJ/mol) 144 338 213 310 183 230 166 157

a D.S : degree of IDT shift (IDT at 40 ℃/min - IDT at 5 ℃/min).

b D.S : degree of Tmax shift (Tmax at 40 ℃/min - Tmax at 5 ℃/min).

Figure 5. Thermal gravimetric analysis (TGA) of the samples (Air condition, heating rate : 10 ℃/min).

RL인 경우 약 200 ℃ 이하에서 전체 질량의 약 4% 정도가 초기 분해 되며, 이후 약 220∼310 ℃ 온도 범위에서 급격한 질량 감소가 나타나 며 최종적으로 초기량 대비하여 2∼5% 정도가 잔류물질로 남는다. 이 러한 질량변화 양상은 셀룰로오스계인 라이오셀의 구조적 특징에 기인 하고 있다. 셀룰로오스의 단일분자는 보통 약 100,000여 개의 D-glucopyranose unit들 사이의 β-1,4 결합으로 이루어진 선상 구조의 다량체이다. 그리고 이 단일 분자들이 모여 수소결합을 통해 서로 결합하여 micro fibril형태로 서 식물체 내에 존재하게 된다. 여기서 분자 간의 결합은 결정과 같은 결 합 특성을 가지는데, 이는 규칙적이고 반복적인 배열을 가지는 셀룰 로오스 분자 구조의 특성상 분자들 상호 간의 결합 역시 규칙적인 결 합 순서와 반복되는 결합위치를 가지게 되기 때문이다[17]. 따라서, StepⅠ에서 약 200 ℃ 이하의 낮은 온도 구간에서 관찰되는 질량 감소 현상은 셀룰로오스 분자들 사이의(또는 분자 내부에서의) 수소결합이 깨지면서 일어나는 탈수소화 반응의 결과로 볼 수 있다. 이에 반해

NaCl/H3PO4 혼합수용액을 이용해 내염화 처리공정을 거친 라이오셀 섬유의 경우, Figure 5와 Table 2에서 확인할 수 있듯이 RL보다 열분 해 개시온도(IDT)와 최대 중량 감소 시의 온도(Tmax)가 낮아진 것을 확 인할 수 있었다. 이는 본 연구에서 사용된 NaCl/H3PO4 혼합수용액의 NaCl은 C-C 결합 분해의 촉진과 H3PO4 또한, 질량 손실과 직접적으로 관계되는 탈수소화 반응을 촉진시켜줌으로써 RL보다 낮은 온도에서 열 분해를 진행시켜주었다.

RL은 StepⅠ과 StepⅡ 사이의 약 220∼310 ℃의 좁은 온도구간에서 급격한 분해가 일어나고 있음을 알 수 있다. 좁은 구간에서의 급격한 질량 감소는 다량체의 일종인 RL은 단량체들 간의 결합이 깨져 구조 가 해체되는 해중합 반응의 결과로 볼 수 있다[18]. 반면, 내염화 처리 를 거친 라이오셀 섬유는 해중합 반응이 지연됨에 따라 Figures 3과 5에서 알 수 있듯이 NL < 5HNL < HL < 10HNL ≪ 20HNL의 순서로 온도구간이 넓어졌다. 그 결과, 내염화 처리의 효과로 열분해 속도가 느려졌기 때문에 라이오셀 섬유의 열 안정성과 내산화성이 향상되었 을 것이라 판단된다. 내염화 처리의 주요 메커니즘은 Figure 6과 같이 추정된다. 먼저 열분해에 의하여 폴리인산이 생성되고, 이것은 에스테 르화 및 탈수소화하여 char가 생성되며, 이렇게 생성된 char가 산소와 열을 차단하게 된다. 비활성의 고분자량 폴리인산은 탄소층을 형성시 켜 산소 및 잠열을 차단함으로써 열분해 반응을 감소시키는 것으로 사료된다[19,20].

StepⅡ의 600 ℃ 이상에서 RL과 NaCl/H3PO4 혼합수용액을 이용하 여 내염화 처리를 거친 라이오셀 섬유를 비교해볼 때, 상대적으로 열 안정성과 내산화성이 향상된 것을 확인할 수 있다. 이는 라이오셀 섬 유 표면에 처리되어 있는 인 성분은 안정화 과정에서 우선적으로 공 기 중의 산소와 반응하여 활성자리에서 안정한 착화물을 형성하여, 내염화 처리동안 H3PO4로부터 피로인산(pyrophosphoric acid)과 메타 인산(metaphosphoric acid)을 거쳐 인(phosphorus)으로 변환된[21] 성 분이 TGA 측정 중 후속 열분해 조건에 노출되면서 추가 중량감소를 초래된 것으로 판단된다.

Figure 6. Flame retardant treatment in the reaction mechanisms: (a) substitution reaction (b) inter-molecular reaction.

(a)

(b)

Figure 7. IPDT under various heating rate: (a) Doyle’s proposition (b) IPDT.

Table 2는 Figure 5로부터 열분해 개시온도(IDT), 열 안정성 지수(A⋅

K) 그리고 적분 열분해 진행온도(IPDT)를 구하여 나타내었다. 이때, IPDT는 Figure 7(a)에 TGA 결과값에서 얻어진 인자 및 Doyle[22]식으 로부터 구하였다.

IPDT℃ A⋅K⋅Tf T_i  T_i (1)

A S_ S_ S_ S_ S_

(2)

K S_ S_ S_

(3)

여기서, A는 잔존량과 온도를 고려한 평균화된 곡선 면적, K는 열 안정성 지수, Ti는 초기실험온도이고, Tf는 최종실험온도이다. 좀 더 자세히 설명하자면, 열 안정성을 고찰할 수 있는 작용 인자들인 IPDT 는 Figure 7(a)에 나타낸 것과 같이 열중량 곡선으로부터 잔존량 감소 곡선 부분의 면적 S1과 최종 잔존량의 면적 S2의 합을 전체면적 S1 + S2 + S3의 비로 나타낸 A와 열중량 곡선의 전체면적 S1 + S2을 S1의 비로 나타낸 K와 같은 열 안정성 지수에 의존하는 함수로서 열 안정 성을 평가하는 중요한 인자 중의 하나이다.

계산된 IPDT결과는 Figure 7(b)에 나타내었다. 승온 속도 5 ℃일 때, RL보다 20HNL의 IPDT 값은 약 13% 정도 증가하였고, 승온 속도 40 ℃에서는 20HNL의 IPDT 값은 RL보다 약 23% 증가하였다. 그 결 과, 승온 속도가 증가함에 따라 IPDT 값도 증가하고, 내염화 처리한 라이오셀 섬유는 NaCl/H3PO4 혼합수용액의 영향으로 RL보다 낮은 온도에서 polyconjugation 탄소구조 및 aromatic구조가 형성됨으로써 최종 잔존량의 면적이 커진다. 따라서, 내염화 처리한 라이오셀 섬유 의 IPDT 값이 높아짐에 따라 열 안정성도 향상되었다고 판단된다.

3.3. Char 형성에 따른 한계산소지수의 변화 고찰

한계산소지수(limited oxygen index, LOI)란, 질소와 혼합기체에 의 해 연소가 일어날 수 있는 산소의 최소 농도를 말한다. 내염화 처리를 거친 라이오셀 섬유의 내산화성을 나타내는 LOI는 식 (4)에 의하여 계산하였다.

LOI  O_  N_

O_

× (4)

여기서, [O2]는 산소유량(L/min), [N2]는 질소유량(L/min)이다.

상기 식으로 계산된 RL과 내염화 처리된 라이오셀 섬유의 LOI 값 은 Figure 8에 나타내었다. 일반적으로 LOI가 19 이하일 때를 가연성 영역, 20 이상일 때를 난연성 영역이라 하며 그 수치가 크면 클수록 난연성 또는 내염성이 우수하다. 연소가 지속되기 위해 필요한 최소 한의 산소농도는 RL < 5HNL = 10HN ≪ 20HNL 순서로 증가하였다.

20HNL의 LOI 값은 RL보다 약 30% 정도 향상된 것을 확인할 수 있 었다. 또한, Figure 8에서 알 수 있듯이, NaCl/H3PO4 혼합수용액의 영 향으로 RL과 20HNL의 char yield 값은 16%에서 24%로 증가하였다.

이를 통하여 H3PO4의 농도가 증가할수록 라이오셀 섬유의 char 형성 이 촉진되어 보호층이 형성됨으로써, 연소가 지연 또는 억제되어 내

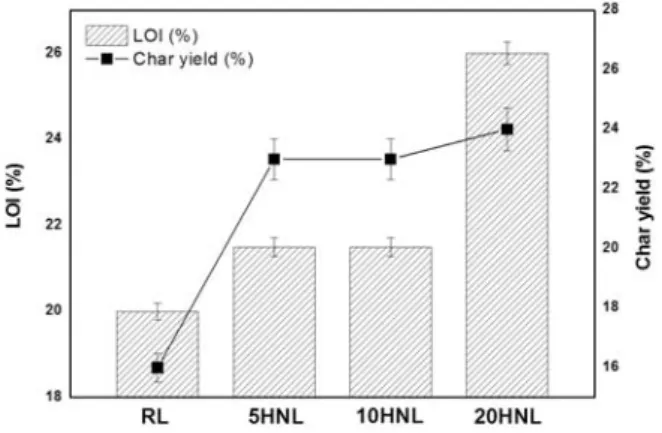

Figure 8. Relationship between the LOI and char yield of the samples.

산화성과 열 안정성이 향상되었을 것이라 판단된다.

3.4. 내염화 처리에 따른 활성화 에너지 값 고찰

활성화 에너지(Activation energy: Ea) 값은 Flynn-Wall-Ozawa 방법 으로 도출된 방정식으로부터 계산할 수 있다[23].

_{ }







_

∆_

∆log∅ 



 ₍₅₎

여기서, Tr은 weight loss temperature이고, Φ는 승온 속도(℃), C는 상수(0.4521), R은 기체상수(8.314 J/mol⋅K)이다. 계산된 Ea 값은 Table 2에 나타내었다. Ea 값은 고분자 물질이 열과 같은 에너지를 외 부로부터 받을 때, 고분자의 분자 간 결합의 분해 시 요구되는 에너지 값으로, 기울기 값이 클수록 높은 Ea 값을 가진다. 따라서, 열분해 진 행속도가 느리고, Ea가 높은 값을 가질수록 열 안정성이 우수하다고 알려져 있다. StepⅠ에서의 Ea 값이 제일 낮은 RL과 제일 높은 값을 가지는 5HNL를 비교하였을 때 144에서 338 kJ/mol로 증가하였으므 로, 열 안정성이 향상된 것을 확인할 수 있었다. 반면, Step Ⅱ에서는 RL의 Ea 값은 183 kJ/mol, 내염화 처리한 라이오셀 섬유의 Ea 값 : 5HNL: 230 kJ/mol, 10HNL: 166 kJ/mol, 20HNL: 157 kJ/mol의 결과 로 보아, 상대적으로 NaCl/H3PO4 혼합수용액보다는 승온 속도가 미치 는 영향이 크다는 것을 알 수 있다.

4. 결 론

본 연구에서는 라이오셀 기반 탄소 섬유를 제조하는데 있어, 산화 공정 시 일어나는 과산화를 방지하고 나아가 탄화 수율을 향상시키고 자 NaCl/H3PO4 혼합수용액을 이용하여 내염화 처리를 한 후 이에 따 른 열 안정성과 내산화 특성 향상에 대해 고찰하였다. 내염화 처리된 라이오셀 섬유는 RL보다 IPDT가 약 23%, LOI는 약 30%, 또한 Ea 값 도 약 24% 증가한 것을 알 수 있었다. 이는 내염화 처리가 라이오셀 섬유의 탈수소화 반응을 촉진시켜 IDT를 감소시킨 반면, 섬유 표면에 불연층을 형성하여 고분자 수지 내부로 산소 공급을 물리적으로 차단 함으로써 열 분해 반응을 감소시켜 IPDT와 LOI 및 Ea 값이 향상된 것으로 판단된다. 또한, Figure 8에서 확인할 수 있듯이, 내염화 처리 한 섬유들의 carbon yield는 RL보다 상대적으로 높은 값을 나타내었 다. 이는 NaCl/H3PO4 혼합수용액이 탄화촉진제로 작용하여 char 형성 이 용이해지므로, 라이오셀 탄소섬유에서의 탄화수율 향상에도 기여

니다.
