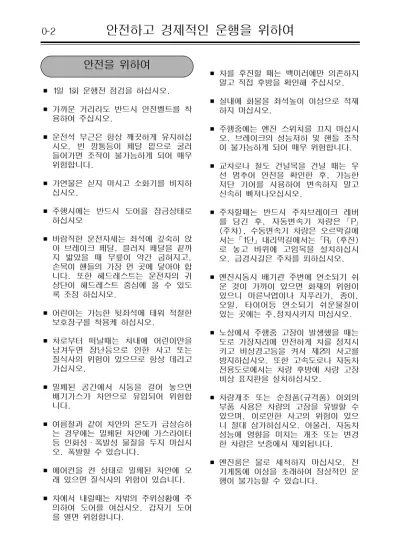

■ 1일 1회 운행전 점검을 하십시오.
■ 가까운 거리라도 반드시 안전벨트를 착 용하여 주십시오.
■ 운전석 부근은 항상 깨끗하게 유지하십 시오. 빈 깡통등이 페달 밑으로 굴러 들어가면 조작이 불가능하게 되어 매우 위험합니다.
■ 가연물은 싣지 마시고 소화기를 비치하 십시오.
■ 주행시에는 반드시 도어를 잠금상태로 하십시오
■ 바람직한 운전자세는 좌석에 깊숙히 앉 아 브레이크 페달, 클러치 페달을 끝까 지 밟았을 때 무릎이 약간 굽혀지고, 손목이 핸들의 가장 먼 곳에 닿아야 합 니다. 또한 헤드레스트는 운전자의 귀 상단이 헤드레스트 중심에 올 수 있도 록 조정 하십시오.
■ 어린이는 가능한 뒷좌석에 태워 적절한 보호장구를 착용케 하십시오.
■ 차로부터 떠날때는 차내에 어린이만을 남겨두면 장난등으로 인한 사고 또는 질식사의 위험이 있으므로 항상 데리고 가십시오.
■ 밀폐된 공간에서 시동을 걸어 놓으면 배기가스가 차안으로 유입되어 위험합 니다.
■ 여름철과 같이 차안의 온도가 급상승하 는 경우에는 밀폐된 차안에 가스라이터 등 인화성·폭발성 물질을 두지 마십시 오. 폭발할 수 있습니다.
■ 에어컨을 켠 상태로 밀폐된 차안에 오 래 있으면 질식사의 위험이 있습니다.
■ 차에서 내릴때는 차밖의 주위상황에 주 의하여 도어를 여십시오. 갑자기 도어 를 열면 위험합니다.
■ 차를 후진할 때는 백미러에만 의존하지 말고 직접 후방을 확인해 주십시오.
■ 실내에 화물을 좌석높이 이상으로 적재 하지 마십시오.
■ 주행중에는 엔진 스위치를 끄지 마십시 오. 브레이크의 성능저하 및 핸들 조작 이 불가능하게 되어 매우 위험합니다.
■ 교차로나 철도 건널목을 건널 때는 우 선 멈추어 안전을 확인한 후, 가능한 저단 기어를 사용하여 변속하지 말고 신속히 빠져나오십시오.
■ 주차할때는 반드시 주차브레이크 레버 를 당긴 후, 자동변속기 차량은 ^P_
(주차), 수동변속기 차량은 오르막길에 서는^1단_내리막길에서는^R_(후진) 로 놓고 바퀴에 고임목을 설치하십시 오. 급경사길은 주차를 피하십시오.
■ 엔진시동시 배기관 주변에 연소되기 쉬 운 것이 가까이 있으면 화재의 위험이 있으니 마른낙엽이나 지푸라기, 종이, 오일, 타이어등 연소되기 쉬운물질이 있는 곳에는 주,정차시키지 마십시오.
■ 노상에서 주행중 고장이 발생했을 때는 도로 가장자리에 안전하게 차를 정지시 키고 비상경고등을 켜서 제2의 사고를 방지하십시오. 또한 고속도로나 자동차 전용도로에서는 차량 후방에 차량 고장 비상 표지판을 설치하십시오.
■ 차량개조 또는 순정품(규격품) 이외의 부품 사용은 차량의 고장을 유발할 수 있으며, 이로인한 사고의 위험이 있으 니 절대 삼가하십시오. 아울러, 자동차 성능에 영향을 미치는 개조 또는 변경 한 차량은 보증에서 제외됩니다.
■ 엔진룸은 물로 세척하지 마십시오. 전 기계통에 이상을 초래하여 정상적인 운 행이 불가능할 수 있습니다.
안전을 위하여
■ 급발진, 급제동, 급가속을 삼가하십시오.
■ 타이어의 공기압을 규정된 압력으로 유 지 하십시오.
■ 경제속도로 주행하십시오.
■ 기다리는 시간에는 엔진을 정지하십시오.
■ 불필요한 화물을 싣지 마십시오.
■ 워밍업은 짧게 하십시오. 또한 워밍업 시, 고속공회전은 삼가하십시오.
■ 도로조건이 나쁜길은 피하는게 좋습니다.
■ 겨울철에는
- 엔진 시동후에는 수온계의 바늘이 움직 일 때까지 워밍업을 계속하십시오.
- 엔진이 냉각되지 않도록 주차시 라디에 이터에 커버를 붙이면 냉각을 방지하는 효과가 있습니다. 주행시에는 커버를 제거하십시오.
- 한냉시에는 운행전에 타이어 및 앞과 뒷유리의 얼음이나 눈은 제거해 주시 고, 와이퍼 블레이드가 유리에 얼어붙 어 있지 않은지 등 세심한 운행전 점검 을 하십시오.
- 눈길, 빙판길에서는 스노우 타이어나 체인을 장착하여 주시고, 급발진, 급가 속, 급브레이크는 삼가하십시오.
내리막길에서는 엔진 브레이크를 사용 하면 방향조작에 도움이 됩니다.
- 타이어에 체인을 장착시에는 전륜 구동 차량이므로 앞 타이어에 장착하십시오.
- 냉각수는 기아 추천 부동액과 물을 적 정 비율로 혼합하여 사용하십시오. 냉 각액의 비율은 너무 높거나 낮아도 효 과가 없습니다. (냉각수의 교환 7- 7page 참조)
효과적인 운행방법
●엔진 스위치
LOCK … 키를 뽑는 위치입니다. 키를 뽑 고 핸들을 좌우로 조금씩 움직이 면 핸들이 고정되어 도난을 방지 할 수 있습니다. 만일 핸들이 고 정되어 키가 돌려지지 않을 때는 핸들을 좌우로 조금씩 움직이면 서 키를 돌리십시오.
ACC … 엔진을 시동시키지 않고도 전기 장치를 사용할 수 있는 위치입니 다.
ON … 엔진 시동전에 각종 경고등을 점 검하는 위치입니다.
START … 엔진이 시동되는 위치입니다. 키 에서 손을 떼면 ON의 위치로 되 돌아갑니다.
엔진 스위치
주행중 키를 LOCK 또는 ACC위치로 놓지 마십시오. 핸들이 고정되거나 브레이크, 파워핸들 장치가 작동되지 않아 대단히 위험합니다.
경 경 고고
1S2103008
0CS103001
주의
■ 엔진이 시동되어 있을 때는 키를 START로 하지 마십시오.
■ 엔진 정지중 키를 장시간 ON의 위치 로 하면 바테리가 방전됩니다.
■ 핸들속으로 손을 넣어 키를 작동하려 하지 마십시오. 갑자기 핸들이 돌게 되면 큰 상해를 입을 수 있습니다.
●조명 조절
다기능 스위치의 끝을 잡고 돌리면 다음과 같이 2단계로 점등됩니다. (키 OFF상태 사용 가능)
■1단계 - 차폭등, 미등, 번호등, 계기판 조명등이 점등
■2단계 - 1단계 조명과 전조등, 장식등 (슈마)이 점등
●전조등 상향·하향 변환 다기능 스위치
주의
■ 바테리가 방전되는 것을 방지하기 위 하여 엔진 정지중에는 오랫동안 조명 시키지 마십시오.
IS2103001
IS2103002
a b a b
전조등 스위치 위치 사용시기
하향 스위치를 중앙 마주오는 차가 있거나 위치에 놓는다. 앞차를 따라 갈 때
상향 스위치를 계기판 야간운행시 시야 확보를 방향으로 밀어 원할때(마주오는 차 놓는다. 또는 또는 앞차가 없을 때에 운전자 방향으로 한하여)
당기고 있는다.
(계기판에 상향 표시등( )이 들어옵니다)
상향 스위치를 운전자 다른차에 주의를 주고 점멸 방향으로 2-3회 싶을 때
정도 당겨 올린다.
ABS
●방향 지시와 차선 변경
키가 ON상태에서만 작동됩니다. 차량의 이동 방향을 표시하기 위해 사용하십시오.
좌측방향을 표시하려면 스위치를 핸들의 반시계 방향으로, 우측을 표시하려면 스위 치를 핸들의 시계방향으로 움직이십시오.
방향전환이 완료되면 자동으로 작동이 취 소됩니다. 만일 자동으로 작동이 취소되지 않으면 스위치를 중앙으로 놓으십시오.
스위치를 완전히 걸리기 전까지 움직인 상 태에서도 방향 지시등이 작동하나 스위치 를 놓으면 스위치가 원위치 되면서 방향지 시 작동이 정지됩니다.
●와이퍼 작동
와이퍼는 위치에 따라 2단계 또는 3단계*
로 작동됩니다.
■OFF - 와이퍼의 정지 상태
■INT* - 와이퍼 작동 속도를 조절할 수 있음
■Ⅰ - 정상 속도로 작동
■Ⅱ - 빠른 속도로 작동
●속도조절식 와이퍼 기능*
와이퍼의 작동이 INT일 때는 속도조절 노 브를 윗쪽으로 하면 와이퍼의 작동 속도가 느리게, 아래쪽으로 하면 빠르게 조정되어 와이퍼의 속도를 조절할 수 있습니다.
와이퍼 와샤 스위치
IS2103004
IS2103005
IS2103006
OFF
INT*
Ⅰ
Ⅱ
속도조절 노브
●와샤액 분출
스위치가 OFF 위치에 있을 때 스위치를 운전자 방향으로 당기면 와샤액이 분출되 면서 와이퍼가 작동합니다. 스위치를 반대 로 계기판 방향으로 밀었다 놓으면 와샤액 분출없이 와이퍼가 1회 작동합니다. 또한 계속 누르고 있으면 누르고 있는 동안은 계속 와이퍼가 작동됩니다.
주의
와샤액은 수시로 확인하여 부족하면 보 충하여 주십시오.
주의
유리창과 와이퍼 블레이드의 손상을 방 지하기 위해 아래사항을 주의하십시오.
■ 유리창이 건조할 때는 와이퍼를 작동 시키지 마십시오.
■ 가솔린, 신나와 같은 용제 사용을 피 하십시오.
■ 와이퍼를 손으로 작동하지 마십시오.
동절기에는 서리제거 장치 등으로 유 리창을 따뜻하게 한 뒤에 와샤액을 사용하십시오. 그렇지 않으면 유리창 에 와샤액이 얼어붙어 시야를 가리므 로 대단히 위험하게 됩니다.
경 경 고고
IS2103007
1CS109031
접근해 오는 다른 차량의 운전자에 대한 경고의 표시입니다. 노상 주차 또는 노상 정비시, 응급상황이 발생하였을 때 사용하 십시오. 키의 위치에 상관없이 작동하며 모든 방향 지시등이 일제히 점멸합니다.
●실내등
실내등은 3단계로 조절됩니다.
■OFF - 항상 불이 꺼져 있습니다.
■중앙(·)- 도어가 열려있으면 켜지고 모 든 도어가 닫히면 꺼집니다.
- 도어가 열린 상태로 40분이 경과하면 실내등이 자동으로 꺼져 바테리의 방전을 막을수 있습니다.
■ON - 도어의 개폐에 관계없이 계속 점등 됩니다.
비상 경고등 스위치 실내등 스위치
주의
■ 바테리의 방전과 다른 차량 운전자의 혼돈을 방지하기 위하여 필요시에만 사용하십시오.
■ 비상 경고등이 점멸하는 동안 방향 지시등은 작동하지 않습니다.
AS2B05003A
AS2B04003
0S2103001
안개나 눈, 비 등으로 차량식별이 어려울 때 사고를 미연에 방지하기 위해 사용합니 다. 스위치를 누르면 안개등이 켜지고 한 번 더 누르면 소등됩니다.
●뒷유리 서리제거
스위치를 누르면 뒷유리 서리제거장치가 작 동되며 동시에 계기판내에 표시등이 점등되 어 사용중임을 표시해 줍니다.
스위치를 다시 누르거나, 작동 후 약 12~18 분이 경과하면 자동으로 작동이 중지됩니다.
●백미러 서리제거*
백미러 서리제거 장착차량은 뒷유리 서리 제거장치를 작동시키면 동시에 백미러 서 리제거장치가 함께 작동됩니다.
안개등 스위치* 서리제거 스위치*
주의
전력소모가 크므로 비나 안개 등으로 시 계가 나쁜 경우에만 사용하고 그렇지 않 은 경우에는 끄십시오.
주의
■ 초보운전 등의 스티커를 뒷유리에 부 착할 때 뒷유리 열선이 손상되지 않 도록 하십시오.
■ 뒷유리 부근에 날카로운 물건을 놓아 두면 차의 진동으로 열선이 손상될 수 있습니다.
AS2B05003A
AS2B05003A
뒷유리 서리가 제거되면 작동이 중지 되었나 반드시 확인하십시오. 서리가 제거된 후에도 작동을 계속하면 고열 로 화재의 위험이 있습니다.
경 경 고고
리모콘 개폐장치가 적용된 차량의 경우에 는 키를 사용하지 않고 도어를 차 밖에서 잠금 및 해제할 수 있습니다.
■LOCK … 해당 버튼을 누르면 도어가 잠깁니다.
■UNLOCK … 해당버튼을 누르면 도어가 열립니다.
●바테리 교환
리모콘은 동전 모양의 3볼트 리듐 바테리가 1개 사용됩니다. 일반적으로 바테리는 몇년 간 사용이 가능하나, 리모콘의 작동상태에 따라 필요시 교환하십시오.
1.리모콘의 뒤쪽에 있는 스크류를 +자 드 라이버로 풀고, 리모콘의 중간 사이를 얇은 도구를 사용하여 분해하십시오.
2.분해 후 뒷면에 있는 바테리를 분리하십 시오.
3.새로운 바테리의 양극(+)을 아래 방향으 로 하여 정확하게 놓으십시오.
4.조립은 분해의 역순으로 하십시오.
리모콘 키(무선 잠금 장치)*
주의
■ 리모콘은 다음과 같을 때 작동하지 않습니다.
-엔진스위치에 키가 꽂혀 있을 때 -리모콘의 바테리가 방전되었을 때 -작동거리(5m)를 초과 하였을 때
■ 리모콘은 기온이 매우 낮거나 차 주 위에 건물 또는 다른 차량이 있을 때 작동의 방해를 받을 수도 있습니다.
■ 리모콘이 작동하지 않을 때는 키를 사용하여 도어를 개폐하시고 가가운 지정 정비사업소에 리모콘의 정비를 의뢰 하십시오.
1V2B03006B 1V2B03006B
LO CK
UN LO
CK
LOC K
U NLO
C K
1.안전벨트를 착용하십시오.
2.주차 브레이크를 당겨 놓으십시오.
3.모든 전기장치를 OFF로 하십시오.
4.변속기 종류에 따라 다음과 같이 하십시오.
■
■ 수수 동동 변변속속기기인인 경경 우우
클러치 페달을 밟고 변속레버를 중립으로 한 후 키를 START위치로 돌려 시동을 거 십시오.
■
■ 자자 동동 변변속속기기인인 경경 우우
변속레버를 P(주차)위치로 놓은 후 반드시 오른발로 브레이크 페달을 밟은 채 키를 START위치로 돌려 시동을 거십시오.
5.시동이 되면 키에서 손을 떼십시오.
6.출발하고자 할 때는 rpm이 정상범위 (1000 rpm 이하)에 있는지 확인하신 후 브레이크 페달을 밟은 상태에서 변속레 버를 원하는 위치로 놓고 주차브레이크 를 해제 시킨 다음, 브레이크 페달에서 발을 떼어 차량이 서서히 움직이는 것 을 확인하신 후에 악셀페달을 밟아 출 발하십시오.
겨울철에는 기온이 낮아 초기 rpm이 다 소 높을 수 있습니다. 이때는 엔진을 예열시켜 rpm이 초기보다 떨어진 후에 출발하십시오.
엔진 시동방법
주의
■ 엔진의 냉각시(또는 온간시)라도 악셀 페달을 밟지말고 시동을 거십시오.
■ 변속레버 잠금장치(Shift Lock)*가 장 착된 차량의 경우, 시동키 ON으로 하고, 브레이크 페달을 밟아야만 변 속레버가 `Pa에서 다른 위치로 움직 여집니다.
1S2104001
■ 키를 10초이상 START에 위치시키 지 마십시오. 재시동시 5∼10초 정 도 기다린 후 시도하십시오.
그렇지 않으면 스타터에 손상을 줄 수 있습니다.
■ 장시간 고속 공회전을 삼가하십시 오. 10분이상 고속 공회전시 배기 장치에 손상을 줄 수 있습니다.
경 경 고고
0S2104001
0S2104002
●추천 변속 시기
차량의 원활한 주행과 연료 절감을 위하여 아래의 실험 데이타를 참고로하여 변속하십 시오.
언덕길을 주행하거나 추월을 하고자 할 때 와 같이 많은 힘이 필요할 때는 위와 같은 변속 시기보다 높은 속도에서 변속할 수 있습니다. 그러나 타코미터(회전계)의 바 늘이 적색눈금(Red Zone)을 넘지 않도록 하십시오.
안전장치 스위치를 누르고 변속레 버를 작동시킴
안전장치 스위치를 누르지 않고 변속레버를 작동시킴
주행속도 (㎞/h) 1.5 SOHC 1.5 DOHC 1.8 DOHC 1단 0~20 0~22 0~25 2단 21~33 23~37 26~45 3단 34~48 38~53 46~62 4단 49~67 54~74 63~79 5단 68이상 75이상 80이상 변속위치
자동 변속기*
주의
■ 변속레버의 오조작을 방지하기 위하 여 누르지 않아도 조작되는 위치에서 는 안전장치 스위치를 누르지 마십시 오.
■ 엔진 시동은 반드시 변속레버를 ^P_
(주차)에 위치시킨 후 주차 브레이크 레버를 당기고 오른발로 브레이크 페 달을 밟은 채 실시하여 주십시오.
■ 워밍업을 충분히 하지않고 출발하면 의외의 발진 위험이 있습니다. 계기 판의 수온계가 움직일 때까지 워밍업 하십시오.
■ 정차중에는 반드시 브레이크와 주차 브레이크를 작동시키십시오.
■ 브레이크를 작동시킨 상태에서 악셀 페달을 밟지 마십시오.
■ 언덕길에서 정차할 때 악셀 페달을 이용하여 정차하지 말고 브레이크를 사용하십시오.
■ 엔진 공회전 속도가 높을 때는 변속 레버를 조작하지 마십시오.
1S2104005B
안전장치 스위치
●출발하는 경우
1. 브레이크 페달을 밟은채로 변속레버를 조 작하십시오.
2. 브레이크 페달에서 발을 뗌과 동시에 악 셀 페달을 천천히 밟고 출발하십시오.
●통상주행시 급가속을 원하는 경우
「D」위치에서는 다른 차량의 추월이 가능 합니다. 다른 차량을 추월하고자 할 때는 악셀 페달을 끝까지 밟으면 변속기는 저단 변속하여 급가속하게 됩니다. 다른차량을 추월할 때는 추돌을 방지하기 위하여 앞차 와의 차간 거리를 충분히 확보하십시오.
●O/D(Over Drive) 시스템
「D」위치에서 「O/D 모드」를 해제(O/D SYSTEM 버튼을 누른 상태)시는 통상의 주 행모드와는 다르게 4단을 해제되도록하여 1단~3단으로 주행하게 되며 계기판에 표시등이 점등됩니다.
■고속 주행시 가벼운 엔진 브레이크 또는 추월, 급가속을 얻고자 할 때,
■약한 엔진 브레이크 효과를 필요로 하는 눈길이나, 젖은 도로 주행시
등에 사용하면 효과적인 주행이 가능합니다.
O/D SYSTEM 버튼을 다시 누르면 O/D 모드가 다시 작동되어 1단~4단까지 주행 가능하며 표시등은 소등됩니다.
주의
■변속레버를^D, 2, 1_및^R_로 변속 시 악셀 페달을 밟지 않아도 차가 움 직여 전진 또는 후진할 수 있습니다.
특히 엔진 회전이 높은 경우는 차량 이 갑자기 움직일 수 있습니다.
■악셀 페달을 밟은채로 ^N_또는 ^P_에 서 다른 위치로 변속하면 차가 갑자 기 움직여 예기치 않은 사고가 발생 할 위험이 있니 변속하지 마십시오.
주행중에는 변속레버를 ^N_(중립)위 치로 변속하지 마십시오. 엔진 브레이 크가 작동되지 않아 위험하게 됩니다.
경 경 고고
O/D OFF
1S2104006A
주의
■「O/D 모드」 해제상태에서 시동을 끄 는 경우 O/D 해제기능은 부드러운 출발을 위해 자동으로 취소되므로 재시동 후에 O/D 기능을 해제할 필 요가 있을 경우에는 O/D SYSTEM 버 튼을 다시 눌러주십시오.
■주행중에 O/D OFF 표시등이 주기적 으로 점멸하면 자동변속기의 제어계 통에 이상이 발생한 것입니다. 이런 경우에는 가까운 지정 정비사업소 또 는 정비 협력공장에서 점검을 받으십 시오.
O/D SYSTEM 버튼
O/D OFF
O/D OFF
●파워핸들*
파워핸들의 차량조향은 엔진으로부터 얻은 동력이 이용됩니다. 엔진시동이 꺼지거나 파워핸들 장치가 작동되지 않으면 차량을 조향하는데 더 큰 힘이 필요합니다. 파워 핸들은 고속 주행시에는 핸들이 무거워지 며 저속 주행시에는 핸들이 가벼워져 운전 에 도움을 줍니다.
●틸트핸들*
핸들의 높이를 신체에 알맞게 조절하기 위 해 사용합니다. 높이를 조절할 때는 조절 레버를 눌러 핸들을 상하로 움직여 위치를 결정합니다. 조절 후에는 확실하게 고정시 키십시오.
■ 브레이크를 밟을 때 밟았다 뗏다를 몇 번 반복해서 작동시키면 안정된 브레이 크의 성능을 얻을 수 있고 후속차에 미 리 알려주게 되어 추돌을 방지할 수도 있습니다.
0S2101016
브레이크
■ 주행중 엔진 시동을 끄지마십시오.
엔진이 정지된 상태에서는 배력장 치의 마스터백에 진공압력이 저하 되어 정상적인 브레이크 효과를 얻 을 수 없으므로 위험합니다.
■ 브레이크 페달 위에 발을 올려놓고 운행하면 브레이크 과열, 라이닝과 패드의 마모, 제동거리 증가 등의 위험이 있습니다.
■ 긴 언덕길에서 내려올 때 계속적인 브레이크 사용은 브레이크 과열, 브 레이크의 일시적인 고장의 우려가 있으니 저단 기어를 사용하십시오.
■ 브레이크 장치가 젖을 정도로 깊은 물이 있는 곳을 주행하는 것은 정 상적인 브레이크 작동을 방해합니 다. 물이 고인곳을 주행했을 때나 세차 후에는 브레이크의 성능을 점 검 하십시오.
경 경 고고
핸들
1S2104007
주의
핸들을 극단(좌 또는 우)으로 돌린 상태 에서 10초 이상 계속 유지하지 마십시오.
파워핸들 펌프의 손상을 가져옵니다.
운행중에는 절대로 조절하지 마십시오.
경 경 고고
■SRS에어백 장치는 강한 정면 충돌시 에 어백이 팽창하여 운전석 및 조수석 승객 의 머리 및 가슴 충격을 완화시켜주는 보조 안전장치 입니다.
■에어백은 보조 안전장치로써 반드시 안전 벨트를 정확히 착용해야 신체의 상해를 최소화하는 효과를 얻을 수 있습니다.
(5-3page 안전벨트 참조)
■좌석을 올바른 위치로 조정하십시오.
(0-2page 바람직한 운전자세 참조)
■에어백 장치가 정상일 때는 키를 ON으로 하면 계기판의 경고등이 점등하고 약 6초 후에 소등됩니다.
SRS(Supplemental Restraint System)에어백(Air Bag)*
주의
키를 ON으로 했을 때 경고등이 점멸 또 는 계속 점등될 때는 가까운 지정 정비 사업소에 점검을 의뢰하십시오.
■사고가 났을 경우 에어백은 짧은 순간에 팽창하므로 이때 올바른 자 세로 앉아 있지 않을 경우 에어백 팽창력에 의해 부상을 입을 수 있 습니다.
■에어백이 안전벨트를 대신하지는 않습니다. 안전벨트를 착용하지 않 은 상태에서 에어백이 팽창되면 심 각한 부상을 초래할 수 있습니다.
안전벨트는 항상 정확하게 착용하 여야 합니다.
경 경 고고
주의
■빙판길과 같은 미끄러운 도로를 주행 할 때 브레이크를 계속 밟고 있으면 ABS가 계속 작동하여 ABS경고등이 켜 지는 경우도 있습니다.
이러한 경우에는 차량을 안전한 곳에 정차 후 엔진을 정지시키고 엔진을 재 시동하여 ABS경고등이 소등되는지 확 인 후 주행하십시오.
■운행중에 ABS경고등이 계속 점등 또 는 점멸하면 ABS장치에 이상이 발생 한 것이므로 빨리 가까운 지정 정비사 업소 또는 정비 협력공장에 정비를 의 뢰하십시오.
■ 바테리의 방전으로 점프스타트를 할 때는 엔진회전이 불안정하고 동시에 ABS경고등이 점멸할 수 있습니다.
이것은 바테리의 전압부족에 의한 것 이므로 바테리 전압이 회복된 후 주 행하십시오.
■ABS장치가 작동될 때는 브레이크 페 달에 약간의 떨림현상이 나타날 수 있 는데 이것은 ABS장치가 정상적으로 작동하고 있는 것입니다.
■ 타이어 주위를 청소 할 때는 각 휠에 장착되어 있는 차속 감지 장치 및 배 선 등에 손상을 입히지 않도록 주의 하십시오.
안전한 운행을 위해서 ABS장치에 너 무 의존하지 마십시오. 그리고 다음 과 같은 주행에 대해서 ABS장치는 안 전을 보장할 수 없습니다.
1. 과속이나 안전거리 미확보 등과 같 은 안전수칙을 지키지 않는 무모한 주행
2. 빗길과 같은 수막으로 인한 타이어 마찰력이 현저히 감소되는 상황에 서의 고속주행
경 경 고고
●조수석 에어백
조수석 에어백은 글로브 박스 윗부분의 인 스트루먼트 판넬에 내장되어 있습니다.
조수석 에어백은 조수석에 승객이 없어도 운전석 에어백과 동시에 작동됩니다.
●작동하기가 어려울 때
충돌의 크기에 따라서는 작동하지 않을 수 도 있습니다. 반드시 안전벨트를 착용하십 시오.
■전봇대에 충돌했을 때
■화물차(탑차)의 밑으로 들어갔을 때
■웅덩이 등에 빠졌을 때
■사선 방향으로 충돌했을 때
●작동하지 않을 때
■다른 차량으로부터 뒤에서 받쳤을 때
■옆에서 받쳤을 때
■차량이 전복되었을 때 등
위와같은 상황에서는 에어백이 작동되지 않을 수 있으므로 반드시 안전벨트를 착용 하여 사고시 상해를 줄이시기 바랍니다.
주의
비포장도로나 보도블럭과 같은 돌출된 도로 또는 평지도로에서도 돌출부에 의 한 하체 충격시 에어백이 작동될 수 있 습니다. 돌출부가 있는 도로에서는 반드 시 서행하십시오.
■ 조수석 승객은 인스트루먼트 판넬에 손이나 발을 올려놓거나 얼굴을 가 까이 하지 마십시오. 에어백 작동시 강한 충격을 받을 수 있습니다.
■ 조수석 승객은 좌석에 바르게 앉아 반드시 안전벨트를 착용한 다음 좌 석을 가능한 뒤로당겨 앉으십시오.
에어백 팽창 충격에 의해 부상을 입을 수 있습니다.
■ 조수석 에어백 장착차량은 어린이/
노약자/임산부를 앞자리에 앉히지 마시고 반드시 뒷좌석에 앉도록 하 십시오. 에어백 작동시 에어백 팽 창충격에 의해 부상을 입을 수 있 습니다.
■ 인스트루먼트 판넬에 물건을 올려 놓거나 스티커 등을 붙이지 마십시 오. 또 앞유리에 액세서리를 달거 나 룸미러에 와이드 미러를 닫지 마십시오.
에어백이 팽창하는 것을 방해하거나 팽창할 때 이러한 물건들이 튀어올 라 부상을 입을 수가 있습니다.
■ 조수석에 어린이 보호 보조좌석을 설치할 경우 에어백에 눌려 생명을 잃을 수도 있으니 반드시 뒷좌석에 설치하십시오.
경 경 고고
■
■AA타타 입입
■
■BB타타 입입
계기판 모양
0 1 2 3
4 5 6 7 8
P ABS
0 20 60
80100 120 140
160 180
200 220 40
1S2105001A
수온계 회전계(타코미터) 방향지시등
속도계 연료계
적산거리계
구간거리계
0 1 2 3
4 5 6 7 8
P ABS 0
0 20 40
60 80
100 120 140
160 180
200 220
10 20 30 40
50 60 70 80
90 100
110 120 130
1S2105001B
수온계 회전계(타코미터) 방향지시등
속도계 연료계
적산거리계
구간거리계
●회전계(Tachometer)
회전계는 1분당 엔진의 회전수(rpm)를 나 타냅니다. 운행중 적정한 변속시기를 선택 하는데 사용하십시오.
●속도계(Speedometer)
차량의 전진속도를 나타냅니다.
●적산거리계(Odometer)
차량이 주행한 총거리를 ㎞로 나타냅니다.
끝단위는 0.1㎞(100m)를 나타냅니다.
●구간거리계(Tripmeter)
출발하기 전에 구간거리계 스위치를 눌러
「0」으로 해놓고 주행하면 주행한 거리(㎞) 를 알 수 있습니다.
끝단위는 0.1㎞(100m)입니다.
●수온계(Water Temperature Gauge)
냉각수의 온도를 나타냅니다.
계기의 바늘이 정상범위(C와 H사이)를 벗 어나지 않도록 운행하십시오.
●연료계(Fuel Gauge)
연료계는 키를 OFF로 해도 바늘이 내려가 지 않고 현재의 연료량을 계속 표시하므로 스위치의 조작없이도 연료량을 확인할 수 있습니다.
바늘이 F를 가리키면 약 46ℓ 이상의 연료 가 들어있고 연료잔량 경고등이 점등되면 약 7~8ℓ(약 90Km 주행가능) 잔량이므로 연료를 신속히 보충하십시오.
※연료탱크 용량 : 50ℓ
계기판
주의
계기의 바늘이 H에 가깝게 향하고 있을 경우는 엔진 오버히트의 가능성이 있으 므로 운행을 중지하고 냉각수량 및 벨트 의 장력과 손상여부를 확인하십시오.
주의
엔진의 과회전으로 회전계의 바늘이 적 색눈금(Red Zone)을 넘지 않도록 하십 시오. 엔진손상을 야기시킵니다.
주차 브레이크 레버를 당긴 후 키를 ON으 로 하여(이때 시동되지 않음) 경고등이 점 등되는지 점검하십시오. 엔진 시동 후 모 든 경고등이 소등되는지를 점검하십시오.
만일 어느 하나라도 소등되지 않으면 정비 가 필요합니다.(브레이크 경고등 제외) 주차 브레이크를 해제하였을 때는 브레이 크 경고등도 소등되어야 합니다.
상향 표시등
전조등이 상향일 때 점등됩니다.
뒷유리 서리제거 표시등*
뒷유리의 서리를 제거하기 위해 뒷유리 서 리제거 스위치를 ON으로 하면 표시등이 점등됩니다.
엔진오일 압력 경고등
오일압력이 낮으면 경고등이 점등됩니다.
주행중에 경고등이 켜지면 엔진오일을 점 검하고 부족하면 보충하십시오. 보충 후에 도 경고등이 소등되지 않으면 지정 정비사 업소 또는 정비 협력공장으로 정비를 의뢰 하십시오. 경고등이 점등된 상태에서 계속 주행하면 엔진이 고장납니다.
안전벨트 미착용 경고등
키가 ON일 때 운전석 안전벨트를 착용하 지 않으면 약 6초간 경고음이 울리면서 경 고등이 점등됩니다.
연료잔량 경고등
연료의 잔류량이 적을 때 경고등이 점등됩 니다. 경고등이 켜지면 잔류량은 약 7~8ℓ (약 90㎞ 주행 가능) 이므로 신속히 보충하 십시오.
에어백 경고등(Air Bag)*
키가 ON일때 에어백 경고등이 점등됩니 다. 모든 장치가 정상 작동상태가 되면 에 어백 경고등이 소등됩니다.
에어백 장치에 이상이 생기면 점등됩니다.
Anti-Lock Brake System (ABS)*
엔진을 시동하면 ABS경고등이 점등됩니 다. 모든 장치가 정상작동 상태가 되면 ABS경고등은 소등됩니다.
경고등 및 표시등
ABS
ABS
1S2105006
1S2105006
1S2105006
ABS
ABS
ABS ABS
ABS
1S2105006
1S2105006
1S2105006
1S2105006
도어열림 경고등
도어가 완전히 닫혀져 있지 않은 경우에 경고등이 켜지고 문이 완전히 닫히면 꺼집 니다.
브레이크 경고등
엔진 회전중 주차 브레이크가 작동되어 있 을 때나 브레이크 오일이 부족할 때 점등됩 니다. 브레이크 오일이 부족할 때는 브레이 크가 작동되지 않을 우려가 있으므로 그대 로 주행해서는 안됩니다. 만일 그대로 주행 했을 경우에는 브레이크 배력장치가 작동하 지 않게되므로 운전을 중지하고 지정 정비 사업소 또는 정비 협력공장에 의뢰하십시 오.
충전 경고등
팬 벨트가 끊어졌을 때나 충전장치가 고장 났을 때 램프가 점등됩니다. 램프가 점등 된 채로 주행하면 오버 히트나 바테리 방 전을 일으킵니다. 램프가 점등되었을 때는 팬 벨트나 충전 계통을 점검하고 이상이 없으면 가까운 지정 정비사업소 또는 정비 협력공장에서 점검을 받으십시오.
비상경고 표시등
비상경고등 스위치를 ON으로 하면 이 램 프가 점멸하여 비상경고등이 작동중임을 알려줍니다.
O/D OFF 표시등*
O/D(4단)을 해제되도록 하여 고속 주행시 가벼운 엔진 브레이크, 추월, 급가속을 얻 고자할 때 또는 약한 엔진 브레이크 효과 를 필요로 하는 눈길이나 미끄러지기 쉬운 도로에서 주행할 때 O/D SYSTEM 버튼을 누르면 표시등이 점등합니다.
다시한번 버튼을 누르면 소등됩니다.
엔진정비 경고등*
엔진의 정상적인 작동을 제어하는 엔진 전 자제어 장치가 고장나면 엔진정비 경고등 이 점등됩니다.
주행중에 점등되면 가능한 빨리 지정 정비 사업소 또는 정비 협력공에 정비를 의뢰하 십시오. 이때 견인은 하지 않아도 됩니다.
ABS
P
ABS
ABS
1S2105006 1S2105006 1S2105006
ABS
ABS
ABS
1S2105006
1S2105006
1S2105006
●키뽑기 잊음 경고음
엔진 스위치가 LOCK 또는 ACC상태에서 키를 뽑지 않은 상태로 도어를 열게되면 경고음이 울려 키를 뽑지 않았음을 알려줍 니다.
●램프 미소등 경고음
엔진 스위치가 LOCK 또는 ACC상태에서 차량의 램프가 ON일 때 도어를 열게되면 경고음이 울려 램프가 켜져 있음을 알려줍 니다.
경고음
주의
차량을 장시간 떠날 때는 램프가 확실하 게 꺼져있는지 확인하시기 바랍니다.
●차 밖에서
■ 키를 갖고 도어를 열고 잠글 수 있습니 다.
■ 도어가 잠겨 있지 않을 때는 도어 핸들 을 들어 올리면서 당기면 열 수 있습니 다.
■ 키를 갖지 않고 도어를 잠글 때는 도어 잠금고리를 누르고 도어를 닫으면 키없 이 도어를 잠글 수 있습니다.
도어
주의
차량에서 떠날 때는 항상 유리창을 닫은 후 키를 빼내고 모든 도어를 잠그십시 오.
AS2B04002
AS2B04003
1S2106001
주의
키구멍이 얼어 열리지 않을 때는 가볍게 두드리거나 키를 뜨겁게 하여 여십시오.
0S2106001
열림 잠김
●차 안에서
■ 도어 잠금레버를 눌러 문을 잠글 수 있 습니다.
■ 잠금 해제레버를 누르고(빨간 부분 보 임)도어 핸들을 뒷방향으로 당긴 상태 에서 도어를 밀면 도어가 열립니다.
■ 도어가 확실히 닫혀 있지 않거나 열려 있을 때는 실내등 스위치가 중앙위치 (·)에 있으면 램프가 점등되어 도어가 열려 있음을 알려줍니다.
운전석측의 도어 잠금 레버(DOOR LOCK) 를 누르면 모든 도어가 잠겨집니다.
잠겨 있는 도어를 열 때는 잠금 해제레버 (빨간 부분 보임)를 누르면 모든 도어가 열립니다.
도어 자동잠금 장치*
AS2B04004
1S2106006A
차량 주행전에 도어가 확실히 닫혀있 는지 확인하십시오. 주행중에 도어가 열리면 매우 위험합니다.
경 경 고고
열림 잠김
열림 잠김
어린이가 뒷좌석에서 문을 여는 것을 방지 하기 위한 안전장치입니다. 어린이를 뒷좌 석에 태울 때는 반드시 사용하십시오. 문 을 열어 이 장치를 LOCK의 위치로 하고 문을 닫으면 실내에서 도어핸들을 당겨도 문은 열리지 않습니다.
문을 열 때는 차 밖에서 손잡이를 당겨 열 거나 차안에서 유리창 밖으로 손을 내밀어 손잡이를 잡아 당겨 여십시오.
●자동식*
■
■운운전전석석측측
엔진 스위치 ON 상태에서 개폐 스위치를 누르면 유리창이 열리고, 당기면 닫힙니 다. 또한 각각의 유리창을 자동으로 개폐 할 수 있는 스위치가 장착되어 있습니다.
■
■조조수수석석 및및 뒷뒷 좌좌 석석
스위치를 사용하여 유리창을 개폐할 수 있 습니다. 운전석측에 장착되어 있는 잠금 스위치가 LOCK(눌려져 있는 상태)일때는 스위치를 조작하여도 유리창은 개폐되지 않습니다.
어린이 보호용 장치 유리창 개폐장치
AS2B04006
1S2106011
AS2B04010
●자동유리창 잠금스위치
■ 잠금 스위치를 LOCK(눌러져 있는 상 태)하면 각각 도어의 유리창 개폐 스위 치로 유리창 개폐를 할 수 없습니다.
(운전석측 유리창 개폐 스위치로도 운 전석측 유리창만 개폐할 수 있고, 기타 유리창 개폐를 할 수 없습니다.)
●원터치 자동유리창(ONE TOUCH POWER WINDOW)
이 장치는 운전석측에 있는 스위치중에 운 전석용 스위치만 해당하며 스위치를 강하 게 눌러 아래에 고정시키면 손을 떼어도 유리창이 열리게 되며 끝까지 열리면 자동 으로 스위치는 원위치하게 됩니다. 또한 스위치를 강하게 당기면 손을 떼어도 유리 창이 닫히게 되며 완전히 닫히면 자동으로 스위치는 원위치하게 됩니다. 자동 유리창 작동중에 작동을 멈추려면 작동하는 반대 방향으로 스위치를 조작하면 자동 유리창 의 작동은 멈춥니다.
1S2106011 ■ 유리창 개폐시 손이나 얼굴 등이
끼이지 않도록 주의하십시오.
■ 앞좌석에서 뒷유리를 개폐할 때는 안전을 확인 후 작동하십시오.
■ 뒷좌석에 어린이를 `태웠을 때는 안전을 위해 잠금 스위치를 LOCK 으로 하시고 어린이가 작동하지 못 하도록 하십시오.
■ 주행중에 열려진 유리창 사이로 얼 굴이나 손을 내밀지 않도록 하십시 오.
경 경 고고
0S2106003 0S2106002
잠금 스위치
●수동식*
유리창은 손잡이를 시계 방향 또는 반시계 방향으로 돌려 개폐할 수 있습니다.
●차 밖에서
키를 꽂고 우측(시계 방향)으로 돌리면 열 립니다. 닫을 때는 양손으로 눌러서 닫으 십시오. 닫은 후에는 완전히 닫혔는지 다 시 한번 확인하십시오.
●차 안에서*
실내에서는 운전석 왼쪽 아래에 있는 트렁 크 리드 오프너를 당기면 트렁크를 열 수 있습니다.
1S2106002
트렁크 리드(TRUNK LID)
AS2B04040 AS2B04039
●트렁크 룸 램프*
트렁크의 도어가 열려 있을 때 점등됩니 다. 도어가 완전히 닫혀 있지 않으면 계속 점등되어 도어가 열려 있음을 알려 줍니 다.
1.후드를 열기위하여 운전석쪽 인스트루먼 트 패널 왼쪽 아래에 있는 레버를 당기면 후드가 조금 열립니다.
2.차량의 앞에서 왼손으로 후드를 잡아들고 오른손을 그 사이에 넣고 잠금고리를 위 로 올린 상태에서 후드를 들어 올립니다.
3.후드를 고정하기 위하여 지지대를 후드의 구멍에 꽂아 넣습니다.
닫을 때는 한손으로 후드를 잡고, 지지대 를 원래의 자리에 고정시키고 후드를 약 30㎝정도의 높이에서 놓아 닫으십시오.
주의
트렁크 리드가 열린 상태로 주행하면 운 전석에서 후방이 잘 안보이고 배기 가스 가 실내로 유입되니 주의하십시오.
1S2106003
엔진 후드(ENGINE HOOD)
AS2B04041
AS2B04042
AS2B04043
1.실내에서 운전석 왼쪽 아래에 있는 연료 주입구 레버를 당겨서 여십시오.
운전석 뒷쪽에 위치한 연료 주입구가 열 립니다.
2.연료 탱크 뚜껑을 좌측으로 돌리면 열립 니다. 닫을 때는 우측으로 돌리십시오.
주의
후드가 완전히 닫혀졌는지를 반드시 확 인하십시오.
■ 자동 변속기 장착 차량은 변속레버 를 P(주차)위치로 하고 주차 브레 이크를 완전히 작동시킨 다음에 후 드를 여십시오. 엔진 시동상태의 시스템 점검이 필요하지 않은 경우 에는 엔진 시동을 끄도록 하십시 오.
■ 특별한 경우를 제외하고는 엔진시 동을 끄고 키를 뽑고나서 후드를 열고 작업하십시오. 그러나 엔진시 동 상태에서 점검 및 작업을 해야 할 경우에는 넥타이나 손수건, 목 도리, 옷소매 등이 엔진 또는 라디 에이터 팬의 가까이에 닿지 않도록 주의하십시오. 그렇지 않을 경우 부주의로 인하여 신체상의 상해나 차량에 큰 손상을 줄 수 있습니다.
또한 시계나 팔찌, 반지 역시 몸에 걸치지 말고 작업하시기 바랍니다.
경 경 고고
0S2106004
연료 주입구
AS2B04044
1S2106004
연료주입구 레버
●선루프 개폐 주의
■ 연료 보충 후에는 뚜껑이 확실히 닫 혔는지 확인하십시오.
■ 겨울철에 뚜껑의 동결로 열리지 않을 때는 가볍게 두드린 후에 여십시오.
■ 연료는 압축되어 있기 때문에 연료 탱크 뚜껑을 열 때에는 항상 천천 히 조심스럽게 여십시오. 만일 연 료가 새어 나오거나 바람소리가 나 오면 이런상태가 끝날 때까지 기다 렸다가 여십시오. 연료가 분출되면 상해를 입을 수 있습니다.
■ 연료의 증발은 대단히 위험할 수 있습니다. 연료를 보충할 때는 항 상 엔진을 정지시키고 불꽃을 멀리 하십시오.
경 경 고고
0S2106005
선루프*
1S2106010A
뒤
앞
구 분 작 동 방 법
완전히 스위치의 뒷쪽( )을 순간적 열고 싶을때 (0.6초 이내)으로 눌러준다.
원하는 스위치의 뒷쪽( )을 계속 위치만큼 누르고 유리가 원하는 위치 열고 싶을때 만큼 열렸을때 스위치에서
손을 떼면 됩니다.
원하는 스위치의 앞쪽( )을 누르면 위치만큼 누르고 있는 동안 유리가 닫고 싶을때 닫힙니다.
완전히 스위치의 앞쪽( )을 계속 닫고자 할때 누르고 있으면 유리는 계속 닫히면서 유리 뒷부분이 약간 올라간 상태에서 작동을 멈추므로 유리의 작동이 완전히 멈출때까지 계속 스위치를 누르고 있다가 작동이 멈춘것을 확인하고 스위치에서 손을 떼십시오.
열 때 유리가 닫힌 상태에서 스위치의 앞쪽( )을 누르면 누르고 있는 동안 유리의 뒷부분만 들려 올라갑니다.
닫 을 때 스위치의 뒷쪽( )을 누르면 누르고 있는 동안 유리의 뒷부분이 내려와 닫히므로 완전히 닫고자 할때는 유리의 작동이 멈출때까지 계속 눌러주어야 합니다.
슬라이드와 틸트는 동시에 될수 없으므로 슬라이 드 중에 틸트를 하고 싶을때나 틸트중에 슬라이 드를 하고 싶을때는 닫는 스위치를 눌러 완전히 닫은 후에 열고 싶은 방향의 스위치를 다시 눌러 여십시오.
열
때
닫
을
때 슬
라
이
드
틸
트
●비상시 개폐 방법
선루프 전기 계통의 고장으로 인하여 개폐 가 되지 않을 경우에는 선루프 스위치부 커버를 제거한후 비상용 핸들을 삽입하여 시계방향 또는 반대방향으로 돌려 개폐하 십시오. (글로브 박스 내부에 있는 비상용 핸들과 사용 방법을 참조하십시오.)
●선루프 모터 재셋팅 방법
선루프 모터와 연결된 바테리 전원 차단이 나, 수동핸들에 의한 선루프 조작이 있은 후에는 모터를 다음과 같은 방법으로 다시 셋팅하여야 합니다.
선루프 스위치의 앞쪽을 눌러 완전히 선루 프가 틸트된 상태에서 스위치를 계속 누른 채로 수초간 (약 5초정도) 유지하십시오.
주의
■ 차량에서 떠날때는 반드시 선루프를 완전히 닫아 주십시오. 완전히 닫지 않았을 경우에는 우천시 누수가 될 수 있습니다.
■ 주행중 선루프를 열고 있을때는 열려 진 사이로 화물이 돌출되지 않도록 하십시오.
■ 비가 내린 후나 세차 직후에 선루프 를 열면 실내로 물이 떨어질 수 있습 니다.
■ 선루프가 열었거나 눈으로 덮혀 있을 때는 무리해서 열지 않도록 하십시 오.
주행중에 선루프의 열려진 사이로 얼 굴이나 손을 내밀지 마십시오.
경 경 고고
1S2106010B
1S2106010C
정확한 운전자세는 운행장비를 민첩하게 조 작할 수 있고 장시간의 운행으로 느껴지는 피로를 덜 수 있습니다.
좌석의 전후, 높이*, 각도를 조절하여 정확 한 운전자세가 되도록 하십시오.
(0-2page 바람직한 운전자세 참조)
●앞좌석
■
■ 전전 후후 위위 치치 의의 조조 절절
좌석을 앞 또는 뒤로 움직이기 위하여 레 버를 위로 당기고 원하는 위치로 좌석을 움직인 후에 레버에서 손을 떼십시오.
■
■ 좌좌 석석 각각 도도 의의 조조 절절
좌석의 각도를 조절하기 위하여 등을 약간 숙인 후 레버를 들어 올리십시오.
레버를 들어 올린 상태에서 원하는 각도로 기댄 후 레버를 놓으십시오.
■
■ ((운운전전석석의의)) 높높 낮낮 이이 조조 절절**
운전석의 높낮이 조절 노브를 앞으로 돌리 면 좌석의 앞부분이 내려오고 뒷쪽으로 돌 리면 앞부분이 올라갑니다. 원하는 위치에 서 멈추어 주십시오.
좌석
AS2B04011
AS2B04012
■ 주행중에는 좌석을 조절하지 마십 시오.
■ 좌석을 뒤로 움직이거나 각도 조절 을 할 때는 뒷좌석 승객에 유의하 십시오.
■ 조절 후에는 좌석이 확실하게 고정 되어 있는가를 확인하십시오.
경 경 고고
충돌·급정거시 안전벨트 아래로 빠 져 나오는 위험을 방지하기 위하여 필요이상 뒤로 기울이지 마십시오.
안전벨트와 좌석은 곧은 자세로 바로 기대어 앉아 있을 때 안전하도록 고 안되어 있습니다.
경 경 고고
AS2B04013
●헤드 레스트*
■ 높이를 조절하려면 헤드 레스트를 잡 고, 그대로 위로 올리거나 잠금레버를 누른 상태에서 내리십시오.
■ 헤드 레스트를 분리할 때는 잠금레버를 누른 상태로 헤드 레스트를 위로 당겨 올리십시오.
●뒷좌석
■
■ 등등 받받 이이 접접 는는 방방 법법**
좌석 등받이 윗쪽에 있는 버튼을 누른 상 태로 등받이를 앞으로 접으면 화물 적재 공간을 넓게 사용할 수 있고, 다시 좌석으 로 사용하고자 할 때는 등받이를 딸각하고 완전히 걸릴 때까지 위로 올려 바로 세워 주십시오.
급정차, 사고시 상해를 최소화하기 위하여 운전자, 승객 모두 안전벨트를 항상 착용 하십시오.
안전벨트로부터 최대의 효과를 얻기 위하 여 다음 사항을 준수하십시오.
■ 짧은 거리의 운행이라도 반드시 안전벨 트를 착용하십시오.
■ 안전벨트가 꼬이지 않도록 하십시오.
■ 안전벨트 장치를 주기적으로 점검하여 의심나는 부품은 즉시 교환하십시오.
■ 벨트가 예리한 부분에 닿거나 담배불 등의 열에 노출되지 않도록 하십시오.
■ 버클은 안전벨트 작용시 중요한 역할을 하므로 버클내로 이물질이 들어가지 않 도록 하십시오.
1S2107001
안전벨트
주의
■ 안전벨트를 착용하기 위하여 당겼을 때 벨트가 걸리면 벨트를 놓아 완전 히 감긴뒤에 원하는 길이로 다시 당 기십시오.
■ 안전벨트를 사용하지 않을 때는 도어 등에 끼이지 않도록 하십시오.
■ 높낮이 조절 후 잠금고리가 확실히 고정되었는지 확인하십시오.
0S2107001
잠금레버
AS2B03015
● 3점식 안전벨트
■착용방법
1. 버클과 플레이트를 잡으십시오.
2. 천천히 벨트를 당기십시오.
3. 플레이트를 “찰칵” 소리가 날 때까지 버클에 밀어 넣습니다.
4. 안전벨트가 잠겼는지 확인하십시오.
▲어깨띠는 어깨와 가슴을 지나도록 착용 하시고 느슨하지 않게 유지하십시오.
▲골반띠는 반드시 복부 아래 엉덩이 부 분에 착용하십시오.
■해제방법
누름버튼을 눌러 착용을 해제하십시오. 플 레이트가 유리창에 부딪히지 않도록 플레 이트를 잡고 천천히 안전벨트가 감기도록 하십시오.
다음 사항을 지키지 않았을 경우 충돌 시 상해를 증가시켜 매우 위험합니다.
■ 어깨띠를 팔 아래로 착용하거나 목 에 닿도록 착용하지 마십시오.
■ 한개의 안젠벨트는 1인용이오니 2 인이상 동시에 착용하지 마시고, 좌석 위치에 맞게 배정되어 있는 벨트를 사용하십시오.
■ 3점식 안전벨트의 골반띠나 2점식 벨트는 반드시 복부 아래 엉덩이 부분에 착용하십시오. 만약 복부에 착용하면 충돌시 집중적인 복부 압 박으로 장파열을 야기하는 등 매우 위험합니다.
■ 임산부가 안전벨트 사용시에는 의 사와 상담하신 후 착용하십시오.
■ 어린이는 반드시 어린이 보호용 장 구를 사용하여 승차시켜야 합니다.
■ 보호용 장구 사용이 불가능한 큰 어린이의 경우, 3점식 안전벨트를 사용할 때 벨트가 목에 닿지 않도 록 주의하십시오.
■ 경미한 사고를 당했을 경우라도 벨 트에 충격이 가해진 경우에는 안전 벨트 결합부에 이상이 있을 수도 있으니 지정 정비사업소 또는 정비 협력공장에서 반드시 점검을 받으 십시오.
경 경 고고
0S2107002
0S2107003
0S2107004
0S2107005
0S2107006
● 높낮이 조절(앞좌석)
앞좌석 안전벨트는 앉은 자세의 높이에 맞 춰 높낮이를 4단계로 조절할 수 있습니다.
1. 안전벨트 상부의 잠금고리를 실내 방향 으로 당기십시오.
2. 높낮이를 조절한 다음 잠금고리에서 손 을 떼면 그 위치의 높이로 고정됩니다.
●2점식 안전벨트
■착용 및 해제
▲ 2점식 안전벨트는 뒷좌석 중앙에 설치 되어 있습니다. 착용할 때는 버클을 잡 고 플레이트에 “찰칵” 소리가 날 때까
지 밀어 넣으십시오.
▲ 벨트는 반드시 복부 아래 엉덩이 부분 에 착용하여야 합니다.
▲ 착용후에는 벨트가 느슨하지 않고 꼭 맞는지를 확인하십시오.
▲ 벨트의 착용을 해제할 때는 버클의 누 름버튼을 누르십시오.
0S2107007
0S2107008
안전벨트에 별도의 보조 장치나 악세 사리를 장착하면 안전 벨트가 정상적 으로 작동하지 않을 수 있으니 어떠 한 것도 장착하지 마십시오.
경 경 고고
AS2B04026
잠금고리
■
안전벨트 길이의 조정
플레이트를 버클에 끼우고 벨트가 느슨하 지 않도록 벨트의 길이를 조정하십시오.
어린이를 승차시킬 때는 국가에서 인정하 는 규격에 맞는 어린이 보호용 장구를 사 용하여 어린이를 안전하게 보호하여야 합 니다. 어린이 보호용 장구 사용시 좌석과 어린이에게 알맞는 것을 선택하셔야 합니 다.
●어린이 보호용 장구 설치
설치는 보호용 장구 제작사에서 지시하는 사항을 준수하여 안전하고 확실하게 고정 되도록 설치하십시오.
●뒷좌석 중앙위치
가능한 뒷좌석 중앙위치에 설치하시는 것 을 권장합니다. 통계적으로 안전한 위치입 니다. 갑작스런 정지나 충돌시 안전하도록 안전벨트를 이용하여 어린이 보호용 장구 를 안전하고 확실하게 고정시키십시오.
●뒷좌석 옆위치
안전벨트를 이용하여 안전하고 확실하게 고정시키십시오.
벨트를 몸으로 부터 느슨하게 착용하 지 마십시오.
경 경 고고
1S2107024
당김 줄일 때
당김
늘일 때
어린이 보호용 장구(외부 구입용품)
0S2107014
0S2107015
히터의 조작방법을 잘 숙지하여 쾌적한 실 내온도를 유지하시기 바랍니다.
●온도조절(TEMP) 노브
노브를 조절하여 히터의 송풍온도를 조절 할 수 있습니다. 오른쪽으로 돌리면 더운 바람이 나오고 왼쪽으로 돌리면 찬 바람이 나옵니다.
●내/외공기 선택버튼
■실내 순환(눌러져 있는 상태) 버튼을 누르면 외부 공기가 차 단되고, 실내공기만 순환하므로 외부공기가 오염되어 있을 때와 최대 냉난방을 필요로 할 때 이 위치로 하십시오.
이 위치에서 장시간 난방하면 앞 유리에 서리가 끼게 되니 주 의하십시오.
■외기 유입(튀어나온 상태) 버튼이 눌러져 있는 상태에서 다시 한번 누르면 외부 공기가 들어옵니다.
실내 환기시 사용하십시오.
히터 및 에어컨*
1S2107003
■ 앞좌석 조수석에는 어린이 보호용 장구를 설치하지 마십시오.
충돌시 상해를 증가시켜 대단히 위 험합니다.
■ 안전하게 고정되지 않은 어린이 보 호용 장구는 매우 위험합니다. 차 량의 갑작스런 정지나 충돌시 어린 이 보호용 장구가 튀어나가 사고를 일으킬 수 있습니다. 사용하지 않 을 때는 떼어내거나 확실하게 고정 하시기 바랍니다.
■ 어린이는 결코 운행중인 차량안에 서 승객의 무릎위나 두팔로 안고 있어서는 안됩니다.
차량 운행시 반드시 보호용 장구를 사용하여 어린이를 안전하게 보호 하시기 바랍니다.
■ 차량에서 떠날 때는 절대로 어린이 나 동물을 남겨두고 떠나지 마십시 오. 주차된 차량의 내부온도 상승 또는 공기 부족으로 질식사할 수 있습니다.
경 경 고고
풍량조절 노브
에어컨선택
버튼 내/외공기
선택버튼 온도조절
노브 방출구선택
노브
1S2107004
●풍량조절 노브
팬은 4단계로 조절되며 숫자가 커질수록 풍량이 많아집니다.
키가 ON의 위치에서 작동됩니 다.
●방출구 선택 노브
상반신, 안면부로 바람이 나옵 니다.
얼굴쪽과 발끝으로 바람을 원할 때 사용합니다.
발끝으로 바람이 나오게 할 때 사용합니다.
발끝으로 바람이 나오게 함과 동시에 앞 유리 서리를 제거할 때 사용합니다.
앞 유리의 서리를 제거할 때 사 용합니다.
●에어컨 작동
1.엔진을 시동시키고 A/C 노브를 누르십시 오.
2.방출구 선택 노브를 원하는 위치로 하고 3.내외 공기 선택 버튼을 외기 유입 또는
실내 순환으로 선택한 후
4.온도 조절 노브를 왼쪽의 원하는 곳에 위 치시키고
5.풍량 조절 노브를 원하는 풍량에 위치시 키십시오.
주의
■ 에어컨 사용시 오랫동안 실내순환으 로 하지 마십시오.
■ 에어컨을 사용하지 않는 계절이라도 1주일에 1회 5분 정도 에어컨을 작동 시켜 주십시오.
■ 히터와 서리제거 기능을 원활하게 하 기 위하여 후드와 라디에이터 그릴에 있는 눈과 얼음을 제거한 후에 운행 하십시오.
■ 에어컨 작동전에 창문을 열어 실내의 더운 공기를 식힌 후 사용하면 효과 적입니다.
■ 혼잡한 도심에서 주행시 냉방상태가 불충분할 때는 저단 변속하면 다소 충분한 냉방을 얻을 수 있습니다.
■ 비가 오는날 앞 유리창에 습기가 차 게 될 때는 방출구 선택 노브를 서리 제거( )위치로 하십시오. 습기가 쉽게 제거됩니다.
1S2107005
1S2107006
1S2107006
1S2107006
1S2107005 1S2107006
■
에어컨 냉매량 점검
냉매량이 부족하면 에어컨의 성능이 저하 됩니다. 또한 과충전시에도 에어컨의 기기 에 악영향을 줍니다. 이상이 발견되면 지 정 정비사업소 또는 정비 협력공장에서 점 검을 받으십시오.
■
에어컨 냉매
●앞유리 서리제거 방법
앞유리에 서리(습기)가 발생하면 아래의 방법으로 서리(습기)를 제거하십시오.
1.방출구 선택 노브를 로 하고 2.온도 조절 노브를 오른쪽으로 한 후 3.풍량 조절 노브를 원하는 위치로 하고 4.신속하게 습기를 제거하려면 내외공기
선택버튼을 실내순환(눌러져 있는 상태) 으로 하고 에어컨을 작동 시키십시오.
※에어컨은 습기제거 기능을 가지고 있습 니다.
주의
■ 히터와 서리제거 기능을 원활하게 하 기 위하여 후드와 라디에이터 그릴에 있는 눈과 얼음을 제거한 후에 운행 하십시오.
■ 눈과 얼음을 제거하면 유리창의 서리 발생을 줄일 수 있습니다.
0S2107013
에어컨 냉매는 고압상태이므로 소정 의 자격증 소지자에 한해서 정비하도 록 하십시오. 부적절한 정비는 상해 를 입을 수 있습니다.
경 경 고고
SAE J639의 R-134a
냉 매 량 냉 매 종 류
620±50g
풍향을 적절히 조절하여 사용하십시오. 경적기가 표시된 부분을 누르면 경적음이 납 니다. 경적기의 과도한 사용은 피하십시오.
경적기
1S2107013
공기순환구
1S2107023
운전석에 앉아서 뒷 유리창의 중앙이 보이도 록 조정하십시오.
● 방현식 룸미러
방현식 미러는 낮의 위치에서 조정을 하십시 오. 밤에 운행할 때는 뒤따라 오는 차량의 전 조등으로 인한 눈부심을 줄이기 위하여 레버 를 운전자쪽으로 당기십시오.
● 수동조절식*
운행전에 미러의 각도를 실내에서 레버를 이용하여 조절하십시오.
● 자동조절식*
운전석에서 미러의 각도를 조절할 수 있습 니다. 우측의 미러를 조절할 때는 전환레 버를 R로 하고 좌측의 미러를 조절할 때는 전환레버를 L로 한 후 ▲이 표시된 곳을 손으로 눌러 조절하십시오.
● 백미러 접는 방법
좁은 도로에서의 주행, 주차시에는 필요하면 거울의 끝부분을 차 뒷방향으로 잡아 당겨 접으십시오. 원래의 사용상태로 하고자할 때 는 차 앞방향으로 밀어 주십시오.
룸미러 백미러(Rearview Mirror)
주의
야간 위치로 하였을 때는 빛 비춤이 감 소되므로 거울의 선명도가 다소 떨어질 수 있습니다.
좌석뒤에 좌석보다 높은 물건을 놓아 두 지 마십시오. 시야를 가리고 급정차나 충돌시 앞으로 튀어나와 위험합니다.
경 경 고고
1S2107014
AS2B04050
주의
최대 조절 각도가 되면 미러는 정지하지 만 모터는 계속해서 회전하므로 스위치를 계속 누르지 않도록 하십시오.
1S2107015
1S2107016
야간 주간
전면 또는 측면의 유리창을 통해 들어오는 직사광선을 막을 때 사용하십시오.
운전석측에는 티켓 주머니, 조수석측에는 화장용 거울*이 부착되어 있습니다.
열 때는 레버를 손 앞쪽으로 당겨 올린 상 태에서 뚜껑을 아래로 당겨 내리면 열립니 다. 닫을 때는 뚜껑을 올려서 닫습니다.
선바이저
AS2B05033
0S2107009
글로브 박스
1S2107017
안전을 위하여 글로브 박스 뚜껑이 열린 상태로 운행하지 마십시오.
경 경 고고
동전 등을 보관하는데 사용하십시오. 재떨 이로 사용하지 마십시오.
컵이나 음료수 캔을 올려 놓을 수 있습니 다.
동전함
1S2107018
동전함
컵 홀더
주의
차가 움직일 때는 사용하지 마십시오.
컵안의 내용물이 쏟아질 수 있습니다.
1S2107019A
■
■ AA 타타 입입
■
■ BB 타타 입입
센터 콘솔에는 작은 물건을 넣어 사용하십 시오.
라이터를 누르고 손을 떼십시오. 라이터가 가열되면(약 13초간) 자동적으로 튀어나옵 니다. 이때 라이터를 뽑아서 사용하십시오.
센터 콘솔
1S2107020
1S2107020A
1S2107020B
시가라이터
■ 라이터를 누른 채 계속 있으면 과 열되어 위험합니다.
■ 라이터 소켓에는 면도기, 커피포트 등을 사용하지 마십시오.
■ 만일 30초가 지나도 라이터가 튀어나 오지 않으면 손으로 빼 주십시오.
경 경 고고
0S2107010 1S2107021
재떨이를 사용한 후에는 완전히 닫아 주십 시오.
청소를 위하여 재떨이를 분리할 때는 스프 링판을 누른채 당기십시오.
시계는 오디오에 내장되어 있습니다.
자세한 사용방법은 오디오 설명서를 참조 하시기 바랍니다.
재떨이
주의
사용 후에는 담배불을 확실히 끈 후 반 드시 닫아 주십시오. 오물을 넘치게 하 거나 타기 쉬운 물질을 넣지 마십시오.
화재의 위험이 있습니다.
1S2107022
0S2107011
시계
●수동(탈착식) 안테나*
라디오를 듣고자 할 때는 분리되어 있는 안테나를 돌려끼워서 부착시키십시오. 지 붕이 낮은 차고에 들어갈 때나 자동세차기 를 이용하실 때는 안테나를 분리하십시오.
라디오는 키가 ON 또는 ACC일 때 들을 수 있습니다.
●자동 안테나*
라디오를 ON하면 자동적으로 안테나가 올 라가고 OFF하면 내려옵니다. 키를 OFF로 하면 안테나가 내려오도록 되어 있습니다.
지붕이 낮은 차고 등에 들어갈 때는 라디 오 스위치를 OFF하여 안테나를 내려 주십 시오.
안테나
주의
■ 창문을 닫고 차안에서 소리를 크게하 고 있으면 외부의 소리를 들을 수 없 어 매우 위험합니다. 교차로나 건널 목에서는 특히 주의하십시오.
■ 자동 세차기나 낮은 차고, 카 엘리베 이터 등을 들어 가려 할 때는 안테나 를 확실히 내려주십시오.
0S2107012
라디오를 들을 경우 자동 안테나 주 위에 사람이 없는지 확인 한 다음 조 작하여 주십시오. 자동으로 안테나가 나오기 때문에 얼굴 등에 접촉되면 위험합니다.
경 경 고고
●엔진 오버히트시 조치 방법
수온계가「H」부분을 지시하고 있거나 엔진 의 출력이 갑자기 부족해지면 엔진 오버히 트 직전이니 다음 과정을 따르십시오.
1. 도로 가장자리로 안전하게 정차하십시 오. 자동 변속기 장착차는 「P」(주차), 수동 변속기 장착차는 「N」(중립)으로 변속한 후에 주차 브레이크를 작동시키 십시오.
2. 엔진을 계속 돌게하고 엔진을 식히십시 오. 엔진이 회전되면서 수온계가 떨어지 지 않으면 엔진을 정지시키고 냉각되도 록 충분한 시간을 기다리십시오.
3. 엔진을 충분히 냉각시킨 다음 엔진 냉각 수의 양을 점검하여 부족하면 라디에이 터 호스와의 연결부위, 히터호스와의 연 결부위, 라디에이터, 워터펌프 등의 누 수여부를 확인하십시오. 만일 누수나 엔 진 오버히트를 일으킬만한 문제가 발견 되면 운행을 삼가하시고 지정 정비사업 소 또는 정비 협력공장의 점검을 받으십 시오. 만일 누수나 다른 문제가 없다면 냉각수를 보충하십시오.
● 엔진 오버히트 발생 원인
■ 오버히트는 기온이 높을때와 냉각수가 부족할때 발생합니다. (7-7page 냉각수 점검 참조)
■ 냉각수 중에 부동액이 들어있지 않아 추 운 겨울철에 엔진 내부가 동결되어 냉각 수가 순환하지 않을 때 오버히트가 발생 됩니다. (7-7page 냉각수 교환 참조)
엔진 오버히트
주의
■ 냉각수는 부동액과 물을 적정비율로 혼합하여 사용하십시오. 부동액의 비 율이 너무 높거나 낮을경우는 효과가 없습니다. (7-7page 냉각수 교환 참조)
■ 엔진 오버히트가 자주 있으면 냉각장 치 전체를 점검 정비하십시오.
엔진과 라디에이터가 과열되었을 때 는 라디에이터 캡을 열면 냉각수가 분출되어 상해를 입습니다.
경 경 고고
0S2108001
