Numerical Analysis on the Thermal Flow by a Thermoelectric Module within the Cabin of a Commercial Vehicle

상용차 캐빈 내의 열전모듈에 의한 열유동 수치해석

Numerical Analysis on the Thermal Flow by a Thermoelectric Module within the Cabin of a Commercial Vehicle

김장권*†

†

†ㆍ오석형**

J. K. Kim*†and S. H. Oh**

(접수일 : 2012년 04월 11일, 수정일 : 2012년 08월 07일, 채택확정 : 2012년 08월 18일)

Key Words：Cabin(캐빈), Commercial Vehicle(상용차), Cooler(냉방기), Heat Sink(열흡수장치), Standard k-ε Turbulence Model(표준 k-ε난류모델), Thermoelectric Module(열전모듈), Virtual Cross-Flow Fan (가상관류홴)

Abstract：The steady three-dimensional numerical analysis on the thermal flow using standard k-ε turbulence model was carried out to investigate the air cooling effect of a cooler on the cabin for a commercial vehicle.

Here, the heat exchanging method of this cabin cooler uses the cooling effect of a thermoelectric module. In consequence, the air system resistance of a cooler within the cabin is about 12.1  as a static pressure, and then the operating point of a virtual cross-flow fan considering in this study is formed in the comparatively low flowrate region. The discharging air temperature of a cooler is about 14∼15℃. Moreover, the air cooling temperature difference obtained under the outdoor cabin temperature of 40℃ shows about 7∼9℃ in a driver resting space and about 9∼14℃ in the front of a driver's seat including the space of a driver's foot.

*†김장권(교신저자) : 군산대학교 동력기계시스템공학과 E-mail : [email protected], Tel : 063-469-1848

**오석형 : 군산대학교 기계공학부

*J. K. Kim(corresponding author) : Department of Power System Engineering, KunSan National University.

E-mail : [email protected], Tel : 063-469-1848

**S. H. Oh : School of Mechanical & Automative Engineering, KunSan National University.

1. 서 론

지금까지 알려진 일반적인 자동차 캐빈(cabin) 내 공기조화방법은 냉매를 순환시키는 증기 압축식 냉 동방식이다. 이 방법은 차량이 운전 중에 있을 때에 는 엔진에 의해 콤프레서(compressor)가 가동되기 때문에, 캐빈 내에서 냉방운전을 행하여도 별 문제가 없지만, 차량 시동을 끈 채로 냉방운전을 하려한다 면, 그것은 불가능하게 된다. 특히 트럭이나 트레일 러를 운전하는 상용차 운전자는 대부분이 장거리를 운전하므로, 때로는 차량 캐빈 내에서 휴식이나 수면 을 취하게 된다. 따라서 여름철에는 그 어느 때보다 도 차량 내에서 냉방의 필요성이 매우 높다고 본다.

그러나 기존의 방식으로는 냉방 중에 엔진을 계속 켜 놓아야 하므로, 연료소모가 커 경제성이 매우 떨 어지며, 동시에 소음측면에서도 크게 문제가 된다.

한편, 열전모듈(thermoelectric module)을 이용하 는 냉방기는 최근 들어 소형화, 경량화, 저소음, 저 진동 및 신재생, 친환경 효과들을 두루 갖기 때문에 대형화하기에는 가격이 문제가 될 수 있지만, 현재 에는 차량용, 의료용, 화장품 및 와인저장용 냉장고 등에 소규모로 응용되고 있는 실정이다.

따라서 본 연구에서는 경제성과 안락함을 동시에 확보할 목적으로 소형 크기의 열전모듈을 이용하는 냉방기(cooler)를 상용차 캐빈 내에 적용시켜 열유동 을 해석하고자 한다. 여기서 캐빈냉방기는 차량엔진 에 의한 콤프레서의 가동 없이 별도로 차량에 설치 된 축전지(battery)에 주행 중 자동으로 충전되는 직 류전원만을 이용하므로 경제성이 우수하다고 본다.

서로 다른 두 종의 반도체 물질을 접합한 회로에 직류전류를 흐르게 하면, 한쪽 접합부에서는 발열 (고온부)이 발생하고, 다른 한쪽에서는 흡열(저온부)

이 발생한다. 이런 펠티어(Peltier) 효과를 이용한 열 전모듈은 필연적으로 고온부와 저온부가 동시에 발 생하므로, 저온부의 흡열을 이용하는 냉방기를 목적 으로 응용한다 해도 고온부의 방열을 동시에 고려하 지 않으면 안 된다. 참고로 열전모듈을 이용한 연구 들을 살펴보면, Attey

¹⁾

는 고온부의 냉각에 물을 사 용하여 냉방성능을 2배 이상 향상시켰으며, Kang 등

²⁾

도 공기와 물을 동시에 사용하는 증발냉각방식 에 의해 방열효과를 높인 실험을 한바 있다. 또 Astrain 등

³⁾

은 고온부의 냉각에 상변화 방식을 그리 고 Vian 등

⁴⁾

은 저온부의 열교환기에 상변화와 모세 관작용을 갖는 열사이펀(thermo-syphon)의 원리를 이용하여 냉방능력을 향상시켰다. 위와 같은 연구들 은 열전모듈의 고온부에서 충분한 방열이 이루어질 경우, 열전모듈의 성능이 최대성능을 발휘하게 된다 는 점을 시사하고 있다

^1-8)

. 지금까지 열전모듈의 열 전달 특성이나 냉방기의 성능은 주로 실험

^1-8)

을 토 대로 파악되었으며, 드물게는 열전달에 기인한 단순 한 수학모델

^9,10)

을 통해서도 검토되고 있다.

본 연구에서는 상용차 캐빈 내에 열전모듈 냉방기 를 설치하였을 때, 캐빈 내의 열유동 현상을 정상상 태, 3차원유동으로 표준 k-ε 난류모델을 사용하여 분석하고자 한다. 여기서 본 연구에 사용한 열유체 상용소프트웨어는 유한체적법(finite volume method)에 기초한 SC/Tetra(ver. 8)

¹¹⁾

를 사용하였다.

한편, 본 연구에서는 상용차 캐빈 내에서 냉방에 의한 열유동 분포 현상만을 중점적으로 검토하기 위 해 휜(fin)이 달린 열흡수장치(heat sink)를 부착하여 공기로 열교환을 하는 열전모듈 냉방기의 저온부만 을 이용하였다.

2. 수치해석

2.1 해석모델

Fig. 1은 상용차 캐빈의 기하학적 상세치수를 나 타내고 있다. 본 캐빈의 후미 상부측에 설치한 냉방 기의 외곽크기는 폭, 깊이, 높이가 각각 637.5 , 240 , 193.6 이다. 또 SC/Tetra에서는 실제 홴의 유량대 정압의 성능곡선을 가지고 가상홴 (virtual fan)을 동작시킬 수 있는 기능이 있어, 본 연구에서는 공기측 열전달해석에 필요한 실제 관류 홴(cross- flow fan) 대신에 가상홴을 이용하여 해 석하였다.

Fig. 2는 본 연구에서 해석한 캐빈 전체모델의 격

자(mesh) 형상을 나타내고 있다. 본 해석모델은 상 용 소프트웨어인 CATIA(V5R18)로 3차원형상의 모 델을 만들어 "stl" 파일로 저장한 후, 이것을 전처리 소프트웨어인 SC/Tetra-pre(ver. 8)를 이용하여 경 계조건을 부여한 다음, 모델파일을 만들어 격자크기 를 제어할 수 있는 "Octree"기능으로 격자파일을 만 들었다.

Fig. 1 Geometry configuration of a cabin

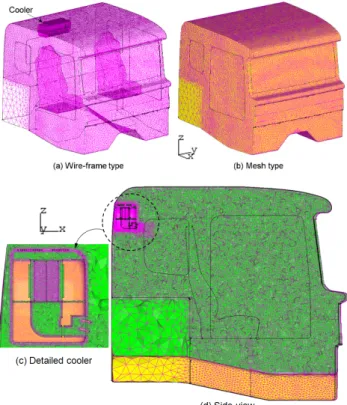

Fig. 2 Mesh configuration of a cabin

본 연구에서 기본 격자는 4면체와 피라미드를 조 합한 비정형격자(unstructured mesh)기법으로 만들 어졌으며, 두께 0.8 인 휜(fin)까지도 해석 가능

한 격자를 만들기 위해 Fig. 2와 같이 약 2535만개 의 요소(element)들을 생성하였다. 이때, 해의 수렴 성을 높이기 위해 유체와 접하는 경계면에는 각각 프리즘층(prism layer)을 삽입하였다.

Surface Item Wall boundary condition Shear stress Heat transfer

Window No-slip 40℃

Chair No-slip Adiabatic Louver No-slip Adiabatic Heat sink

case Free-slip Adiabatic Heat sink No-slip No thermal

resistance Cooler case No-slip Adiabatic

Cabin case Free-slip 40℃

Thermoelectric

module(cold) Free-slip 12℃

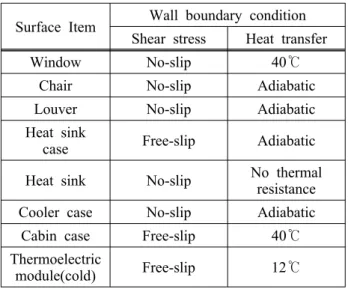

Table 1 Wall boundary condition of a cabin and a cooler

2.2 수치기법

본 연구에서 적용한 캐빈 내의 초기 공기온도는 캐빈 외기온도와 같이 40℃로 적용하였다. 또 가상 홴으로는 Fig. 3과 같은 "Whitefan"사

¹²⁾

의 관류홴 (DF60429)에 대한 성능곡선을 이용하였다. 또 캐빈 냉방기의 입출구는 모두 개방되어 있어, 압력을 경 계조건으로 부여하지 못하기 때문에, 본 연구에서는 캐빈 내 임의의 점(X=0.128 , Y=1.22523 , Z=0

)에서 압력을 0 으로 설정하였다. 캐빈냉방기를 구성하는 벽(wall) 경계조건들은 Table 1과 같다. 여 기서 점성 벽 경계처리는 대수법칙(log-law)을 이용 한 벽함수로 하였으며, 벽에 대한 열전달조건은 대 수온도법칙을 사용하는 부드러운 벽조건으로 설정하 였다. 특히 열전모듈의 저온부는 12℃로 설정하였다.

이것은 열전모듈을 정격상태에서 동작 시 얻을 수 있는 값이다. 한편, 해의 제어를 위해 운동량 및 에 너지방정식 그리고 k-ε방정식들의 대류항들은 모두 2차 풍상기법(upwind scheme)으로 이산화 하였으 며, 확산항들은 초기조건인 Accuracy weighted 기 법을 적용하였다

¹¹⁾

. 또한 압력보정방법은 SIMPLEC 알고리듬을 사용하였으며, 압력항의 완화계수를 기 본값 0.9에서 0.8로 설정하고, 나머지 모든 변수들의 완화계수는 초기상태의 값들을 적용하였다. 또 해의

수렴조건은 모든 변수들의 잔류값이  × 

^{ }

일 때 로 설정하였다. 또 수렴조건에 미치지 못하더라도 유량, 속도성분 및 온도 등 물성치들의 값이 일정한 값으로 계속 나타날 경우에는 수렴한 것으로 간주하 였다. 참고로 본 연구에서는 2500회까지 연산을 한 다음, 2500회의 결과들을 가지고 분석하였다. 여기서 Fig. 4는 해가 수렴되어가는 과정에서 얻어진 각종 잔류치의 사이클 이력(cycle history)을 보여주고 있다.

0.00 0.02 0.04 0.06 0.08 0.10

0 4 8 12 16 20

p

s

(Pa)

Q (m³/s)

System resistance Static pressure(1400rpm)

Fig. 3 Performance curve of a DF60429 fan

Fig. 4 Cycle histories during the calculation

한편, 본 연구에서 사용된 각종 재료들에 대한 물 성치들은 Table 2에 요약하였다. 여기서 캐빈의 재 질은 철(Fe)로, 캐빈냉방기의 케이스 및 루버 (louver)재료는 폴리에틸렌으로, 열흡수장치의 재료 는 알루미늄으로, 그리고 반도체소자인 열전모듈의 재료는 아연-텔루라이드 화합물(Zinc-telluride, ZnTe)로 각각 설정하였다. 특히 상용차 캐빈 내의 공기는 온도에 의한 부력의 영향을 고려하였으며, 수직인 Z방향에도 중력의 영향을 고려하였다.

Materials Temperature (℃)

Density (

^

)

Thermal expansion

coefficient () Viscosity

( ∙ ) Specific heat { ∙  }

Thermal conductivity { ∙  }

Air 40 1.127 0.0032 1.9125×10^-5 1005 0.0271

Iron(Fe) 27 7871.4 - - 439.2 81.168

Polyethylene 27 950 - - 2100 0.41

Aluminum 27 2688.7 - - 898.7 236.72

Semi-conductor(

ZnTe) 27 6340 - - 258 18

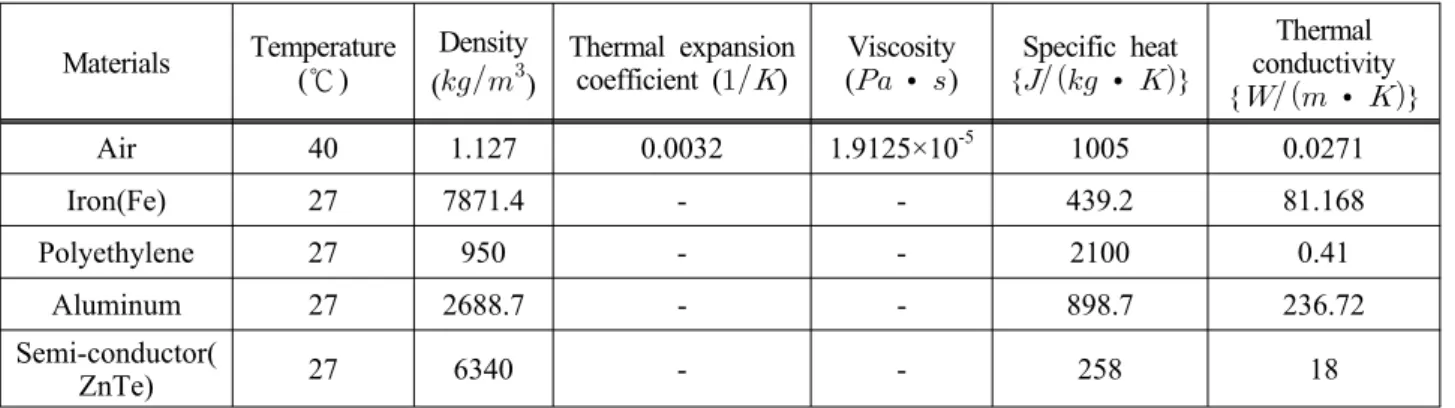

Table 2 Material properties used in this study

Item Area (

^

)

Flowrate (

^

)

Average velocity () Inlet grille 24058.9 0.0267444 1.11162

Heat sink

area 19179.0 0.0267444 1.39446 Outlet duct 21500.0 0.0267444 1.24393 Table 3 Average velocity of a cooler air-passage

3. 계산결과 및 고찰

3.1 속도 및 벡터분포

Fig. 5는 냉방기가 설치된 상용차 캐빈의 X-Z평 면 내에서 중앙부 위치에 해당하는 Y=0 에서 얻어 진 벡터분포와 속도분포를 동시에 나타낸 그림이 다. 특히 Fig. 5(a)의 벡터분포에는 오일유동 (oil-flow)을 함께 나타내었다.

본 연구에서는 캐빈 내에 설치된 냉방기를 빠져나 오면서 표준 k-ε 난류모델로 해석한 결과, Fig. 3의 가상홴으로부터 얻어진 유량()이 Table 3과 같이

  0.0267444 

^

 로 나타났다. 이것은 기 발표된 동일한 캐빈냉방기를 단독으로 해석한 결과

¹³⁾

에 대 해 약 5.4% 상승한 풍량이다. 여기서 동일한 냉방기 를 사용하는데도 불구하고, 풍량이 서로 다르게 나 타난 결과는 냉방기 입출구에 대한 압력의 경계조건 을 반영하는 여부에 따른 것으로 본다. 즉, 본 연구 에서는 외부와 차단된 상용차 캐빈 내에 냉방기가 가동되므로, 냉방기 입출구가 개방되어 있어, 실제 냉방기 입출구에는 대기압조건이 반영되지 않는다.

한편 상승한 풍량으로부터 Fig. 3과 같이 캐빈냉방 기의 시스템저항을 나타낼 수 있다. 따라서 본 캐빈 냉방기의 운전점은 시스템저항이 약 



=12.1 로 나타나 본 연구에서 적용한 가상홴의 능력으로 볼 때, 다소 높은 시스템저항에서 운전되므로, 실제 이

홴을 적용할 시 소음 등에서 문제점으로 노출될 우 려가 있다고 본다.

(a) Vector and oil-flow

(b) Velocity

Fig. 5 Vector and velocity profiles

Fig. 5에서 냉방기를 빠져나온 공기는 가상홴이 위치한 좁은 공간에서 가장 큰 속도분포를 형성하

고, 고정된 2개의 루버에 의해 캐빈 대각선 방향으 로 분출, 확산되고 있으며, 캐빈 정면 하단부에 부딪 친 다음 운전자 발바닥에 해당하는 "C" 위치에서 재 순환하며, 또 운전좌석이 위치한 "B"에서도 뚜렷한 재순환유동을 일으킨다. 한편, 운전자의 휴식공간인

"A"위치와 캐빈 천장 근처 공간에서도 상대적으로 유동속도가 작게 분포되어 있다. 따라서 캐빈 내 기 류속도분포를 현재보다 더 고르게 하기 위해서는 냉 방기의 루버를 상하 좌우로 가변시킬 수 있는 기능 이 필요한 것으로 판단한다.

3.2 온도분포

Fig. 6은 캐빈 내의 X-Z평면 내에서 각각 Y=0 , Y=0.2 , Y=0.67 인 위치에서 해석한 온도분포들 이다. 캐빈 내 냉방기가 위치한 Fig. 6(a)와 Fig.

6(b)에서는 캐빈 내 온도분포가 다소 다르게 나타나 지만, 직접적으로 냉방기 출구의 온도

¹³⁾

가 약 14∼

15℃인 냉기가 두 개의 좌석 사이 캐빈 내 공간을 대각선방향으로 토출되면서, 온도가 점차 상승하여 캐빈 정면 하단부에서 28.24℃까지 이르고 있다. 특 히 냉기의 대류현상과 재순환유동에 의해 Fig. 5에 서 정의한 공간 "A", "B", "C" 순으로 온도차가 크 게 나타나 있다. 즉, 캐빈 외기온도 40℃기준 하에서 공간 "A"에서는 약 7℃, 그리고 공간 "B"와 "C"에서 형성되는 온도차는 약 9∼12℃를 나타내고 있다. 반 면 캐빈중앙부를 벗어나 운전좌석 중앙부근을 가로 지르는 Fig. 6(c)에서는 좌석 앞, 즉 대략적으로 운 전자 가슴 아래의 공간으로는 온도차가 약 9∼10℃

로 넓게 형성되며, 상대적으로 운전자 가슴 위쪽으 로는 온도차가 점차 줄어들고 있다. 한편, 운전석 뒤 쪽 공간에서 는 냉기류가 운전석에 일부 막혀 좌석 앞쪽으로 충분히 빠져나가지 못하므로 정체현상이 발생되어 캐빈 천정까지 영향을 미치므로, 온도차가 약 6∼8℃정도로 비교적 넓은 온도분포를 보이고 있다.

Fig. 7은 캐빈 내의 X-Y평면 내에서 각각 Z=0.6

, Z=0.9 , Z=1.19 인 위치에서 해석한 온도분포 이다. Fig. 7(a)는 Fig. 5에서 정의한 공간 "A" 바닥 으로부터 약 55  떨어진 위치에서 얻어진 온도 분포이다. 여기서 온도분포는 냉방기의 냉기가 집중 되는 운전좌석 전방의 중앙부를 중심으로 가장 낮은 온도를 보이다가 캐빈 외곽 쪽으로 갈수록 점차 온 도가 증가함을 알 수 있다. 그런데 운전좌석 후방으 로는 좌석에 의해 냉기류가 차단되나 반면 좌석사이 공간으로는 냉기가 제대로 확산되므로, 이로 인해

(a) Y=0 m

(b) Y=0.2 m

(c) Y=0.67 m

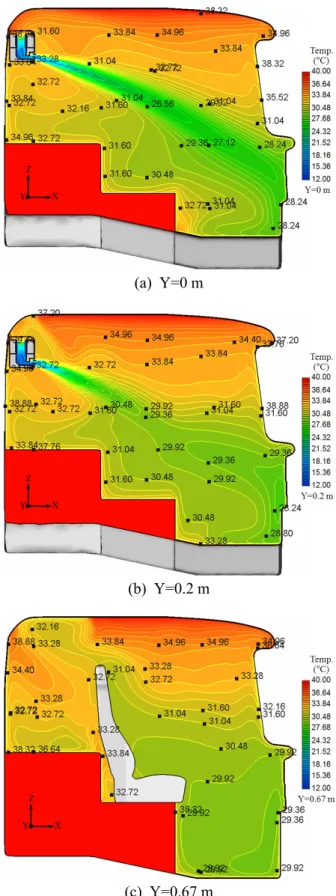

Fig. 6 Temperature profiles in the X-Z plane

비교적 대칭적인 온도분포를 보이고 있다. 따라서 냉기가 집중되는 좌석 전방의 국부위치를 제외하곤 비교적 냉기가 캐빈 내에 넓게 확산되어 운전좌석 전후로 뚜렷하게 구분되어 나타난다. 그 결과 온도

차는 캐빈 가장자리를 제외하면 좌석 전방에서는 대 체로 약 9∼14℃가 그리고 좌석 후방에서는 약 7∼

(a) Z=0.6 m

(b) Z=0.9 m

(c) Z=1.19 m

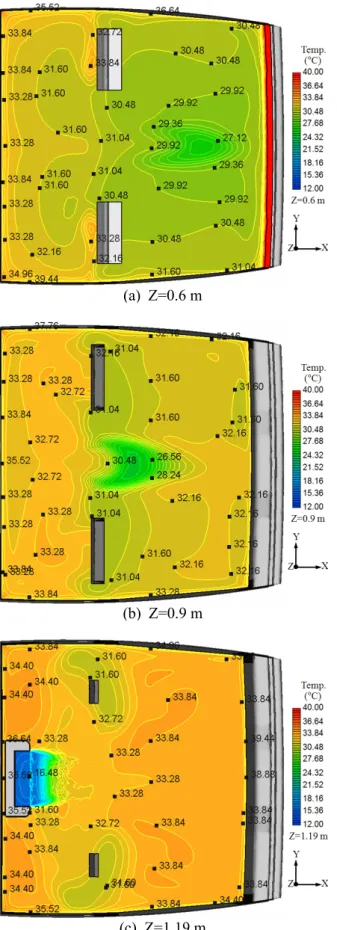

Fig. 7 Temperature profiles in the X-Y plane

9℃가 형성되고 있다. 또 공간 "A" 바닥으로부터 냉 방기 쪽으로 355  올라간 위치에서 얻어진 Fig.

7(b)에서의 온도분포는 냉기류가 운전좌석 사이 중 간부근에 집중되어 나타나나 캐빈 내에 충분히 확산 되지 않아 대체로 좌석 전방에서의 온도차는 캐빈 가장자리를 제외하면 약 8∼15℃까지 형성되고, 좌 석 후방에서는 약 5∼7℃를 보이고 있다. 그러나 공 간 "A" 바닥으로부터 냉방기 쪽으로 645  떨어 진 냉방기 출구면에 위치하는 Fig. 7(c)에서의 온도 분포는 냉기가 캐빈 내에 충분히 확산되지 않아 상 당히 높은 온도로 형성됨을 알 수 있다.

(a) X=0.4 m

(b) X=1.1 m

Fig. 8 Temperature profiles in the Y-Z plane

Fig. 8은 캐빈 내의 Y-Z평면 내에서 각각 X=0.4

, X=1.1 인 위치에서 해석한 온도분포이다. 여기 서 X=0 는 캐빈 후면을 의미한다. Fig. 8(a)의 경 우, Fig. 5에서 정의한 공간 "A" 지점으로 캐빈 후 면에서 40  떨어진 위치의 온도분포로 냉방기 상부측과 캐빈 가장자리를 제외하곤 대체로 31.6∼

33.28℃의 온도를 나타내고 있다. 따라서 캐빈 초기

온도 40℃를 기준으로 볼 때 냉각된 온도차는 약 7

∼8℃임을 알 수 있다. 또 Fig. 8(b)의 경우, Fig. 5 에서 정의한 공간 "B" 지점으로 캐빈 중간지점의 운전자가 위치하는 좌석 앞에서 얻어진 온도분포이 다. 여기서는 좌석 사이 중간지점, 즉 운전자 가슴높 이에서 캐빈 대각선 방향으로 방출되는 냉방기의 기 류에 의해 냉각이 집중됨을 알 수 있으며, 이 지점 을 기준으로 대류 및 기류확산 등에 의해 상하로 온 도대가 뚜렷이 구분된다. 즉, 캐빈 가장자리를 제외 하곤 운전자 가슴 아래쪽으로는 약 30∼31℃로 넓게 온도분포를 나타내, 냉각효과는 9∼10℃의 온도차를 보이며, 위쪽으로는 온도가 점차 상승하여 냉각효과 가 떨어짐을 볼 수 있다.

4. 결 론

냉방기가 설치된 상용차용 캐빈 내의 열유동장 특 성을 표준 k-ε 난류모델을 적용하여 해석한 결과, 다음과 같은 결론을 얻었다.

(1) 캐빈 내에 설치한 냉방기의 시스템저항(



)은 약 12.1 로 높게 나타나, 현재 적용하고자 하는 관류홴의 운전점은 시스템저항이 큰 비교적 낮은 유 량역에서 얻어진다.

(2) 열전모듈 냉방기의 토출 냉기온도는 약 14∼

15 ℃로 나타난다.

(3) 외기온도 40℃ 기준 하에서 캐빈 내 냉방기류 의 대류현상과 재순환유동에 의해 얻어지는 냉각온 도차는 운전자 휴식공간인 "A"에서는 약 7∼9℃가 되며, 공간 "B"와 "C"를 포함하는 운전좌석 전방으 로는 약 9∼14℃가 얻어진다.

위의 결과는 캐빈 내 냉방기의 토출기류를 단순히 특정방향으로 고정시켜 얻어진 결과이므로, 향후 냉 방기의 루버를 통해 토출기류를 다양하게 제어하는 해석을 시도한다면, 캐빈 내에서 요구되는 최적온도 조건을 쉽게 얻을 수 있다고 사료된다.

참고 문헌

1. G. S. Attey, 1998, "Enhanced Thermoelectric Refrigeration System COP through Low Thermal Impedance Liquid Heat Transfer System", Proc. of the 17th International Conference on Thermo- electrics, pp. 519-524.

2. B. H. Kang, H. J. Chang and S. Y. Kim, 2002,

"Cooling Characteristics at Hot Side of the Thermoelectric Module for an Air Conditioner", Korean J. of Refrigeration and Air Conditioning Engineering, Vol. 14, No. 3, pp.

482-488.

3. D. Astrain, J. G. Vian and M. Dominguez, 2003, "Increase of COP in the Thermoelectric Refrigera- tion by the Optimization of Heat Dissipation", Applied Thermal Eng. Vol. 23, pp. 2183-2200.

4. J. G. Vian and D. Astrain, 2008, "Development of a Heat Exchanger for the Cold Side of a Thermoelectric Module", Applied Thermal Eng.

Vol. 28, pp. 1514-1521.

5. B. J. Huang, C. J. Chin and C. L. Duang, 2000, "A Design Method of Thermoelectric Cooler", Int. J. Refrigeration, Vol. 23, pp.

208-218.

6. S. Y. Yoo, C. P. Hong and W. S. Shim, 2004,

"A Study on the Performance of Thermoelectric Module and Thermoelectric Cooling System", Korean J. of Air-Conditioning and Refrigeration Engineering, Vol. 16, No. 1, pp. 62-69.

7. J. Hwang and B. H. Kang, 2006, "An Experimental Study on the Optimal Operation Condition of an Air-Cooler using Thermoelectric Modules", Korean J. of Air-Conditioning and Refrigeration Engineer- ing, Vol. 18, No. 1, pp. 66-72.

8. J. S. Kim, Y. B. Im and W. H. Cho, 2004,

"The Experimental Study on Cooling-Heating System using Thermoelectric Module and Parallel Flow Type Oscillating Heat Pipe", Korean J. of Air- Conditioning and Refrigeration Engineering, Vol. 16, No. 8, pp.

741-747.

9. J. Kim, C. H. Park, Y. T. Kang and C. K.

Choi, 2003, "Heat Transfer Analysis for Optimum Design of a Thermoelectric Cooler", Korean J. of Air-Conditioning and Refrigeration Engineering, Vol. 15, No. 11, pp.

889-894.

10. K. H. Lee and O. J. Kim, 2006, "Effect of the Thermoelectric Element Thickness on the Thermal Performance of the Thermoelectric Micro-Cooler", Korean J. of Air-Conditioning and Refrigeration Engineering, Vol. 18, No. 3, pp. 211-217.

11. SC/Tetra(Version 8), 2010, User's Guide, Soft- ware Cradle Co., Ltd.

12. Whitefan Ltd., www.whitefan.com

13. J. K. Kim and S. H. Oh, 2011, "Heat Transfer Numerical Analysis of a Cabin Cooler for a Commercial Vehicle", Proc. of the KSPSE 2011 Spring Annual Meeting, June 16∼17, pp.

220-225.
