파괴면을 고려한 블록식 보강토 옹벽의 거동 특성 연구
A Study on the Characteristics of Behavior of Block-type Reinforced Earth Retaining Wall Considering Failure Surface
윤원섭1, 박준규2, 채영수3*
Won-Sub Yoon1, Jun-Kyu Park2, Young-Su Chae3*
1Member, Ph.D, Dept. of Civil Engineering, The University of Suwon, 17, Wauan-gil, Bongdam-eup, Hwaseong-si, Gyeonggi-do, Korea
2Nonmember, CEO, Seo Kang Geo, 150, Jojeong-daero, Hanam-si, Gyeonggi-do, Republic of Korea
3Member, Professor, Dept. of Civil Engineering, The University of Suwon, 17, Wauan-gil, Bongdam-eup, Hwaseong-si, Gyeonggi-do, Korea
ABSTRACT
In this study, more economical than conventional reinforced soil retaining walls, we compared the behavior characteristic about the safety block type numerically for reinforced retaining wall. In this study, reinforced soil retaining wall, first, was integrated a wall putting shear key on the blocks. Second, construction reinforcement focused on the theoretical failure surface was satisfied with the stability of a retaining wall reinforced by a shear plane. when analyzing, element of using reinforcement was carried out a numerical analysis for the cable element and the strip element, and they were analyzed under the conditions according to the stiffener length, distance, with or without shear key. Analysis for the integration of the front wall was reinforced soil retaining walls by installing a larger displacement shear key confinement effect, if reinforced construction and reinforcement with 1 interval and 2 interval, the failure surface was bigger displacement constraints.
Generating a deformation amount was smaller than the generation amount of deformation accrued during construction of AASHTO so that it was stable.
요 지
본 연구에서는 최근 보강토 옹벽의 보강재와 시공법에 대한 국산화에 대한 요구로 전면벽체나 토목섬유 등을 대체할 수 있는
공법에 대한 개발 수요가 많아짐에 따라 경제적이고, 안정한 블록식 보강토 옹벽의 개발을 실시하고, 새롭게 고안된 블록식
보강토 옹벽에 대해 수치해석을 실시하여 거동특성에 대해 분석하였다. 제안된 보강토 옹벽은 첫째, 블록에 전단키를 두어
벽체를 일체화 하였으며, 둘째, 이론적인 파괴면에 보강재를 집중적으로 시공하여 전단 파괴면을 보강함으로써 옹벽의 안정성
을 만족시키는 공법이다. 블록식 옹벽의 거동 특성을 분석하기 위해 해석에서 보강재의 사용 요소는 cable 요소와 strip 요소에
대해 수치해석을 실시하였으며, 보강재 길이, 간격, 블록의 일체화의 조건을 변화하여 해석하였다. 이러한 조건으로 해석한
결과 파괴면만 보강하는 경우보다 전면 벽체 블록과 체결을 위해 긴 보강재를 설치하는 경우가 보강효과를 증가시키고, 변위를 많이 구속할 수 있는 것으로 판단되었으며, 전면 벽체와 체결과 함께 일체화를 고려하기 위해 전단키를 설치하는 경우가 벽체를 개별요소로 해석한 경우보다 변위 구속효과가 있었다. 또한, 긴 보강재를 1간격과 2간격으로 시공한 경우의 발생 변형 량은 AASHTO의 시공중 허용 발생변형량에 비해 작게 발생되어 본 연구에서 제안한 공법은 구조물의 중요도에 따라 보강재 의 간격을 달리하여 현장에 적용할 수 있는 안정한 공법으로 판단된다.
Keywords : Block type wall, Numerical analysis, Joint 한국지반신소재학회논문집 제15권 3호 2016년 9월 pp. 13 ∼ 26 J. Korean Geosynthetics Society Vol.15 No.3 September. 2016 pp. 13 ∼ 26
DOI: http://dx.doi.org/10.12814/jkgss.2016.15.3.013 ISSN:2508-2876(Print) ISSN: 2287-9528(Online)
(a) Arching phenomenon of soil etween reinforcement
(b) Traverse resistance of reinforce soil

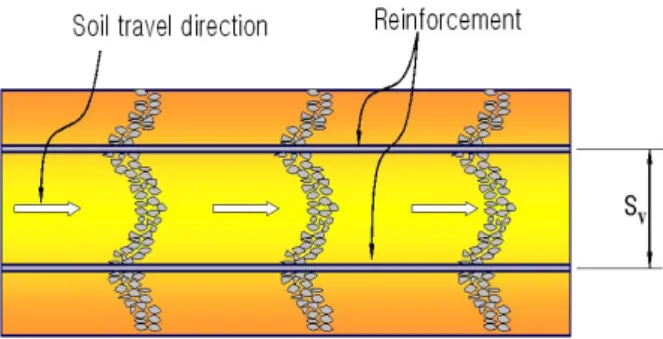

Fig. 1. Behavior of reinforced soil retaining walls (KGSS, 2007)
1. 서 론
토류구조물 중 보강토 옹벽은 성토흙 사이에 지오그리드나 지오텍스타일 및 띠형 보강재 등의 토목섬유 보강재를 설치하여 성토체의 안정성을 증가시킴으로써 수직벽체를 형성한 구조물 로 정의된다. 보강토 옹벽의 개념은 1966년 H. Vidal에 의해 처 음으로 강판(steel strip) 보강재를 사용하는 형태로 개발되었으 며, 이후 1971년 프랑스에서 연약한 노상 상부 성토체에 지오텍 스타일이 인장 보강재로 사용되어 보강 효과가 알려지기 시작하 면서 수많은 토목섬유 보강토 구조물이 전 세계에서 시공되어 왔다(Elias et al., 1997).
보강토 옹벽에 대한 연구동향으로 Christopher et al. (1990)은 견고한 기초지반 상에 축조된 보강토 벽체에서 시공완료 직후 예상되는 최대 수평변위 예측 방법을 실내 모형실험, 원심모형 실험 및 수치해석적 방법을 통하여 제시하였으며, Chew and Mitchell (1994)은 수치해석적 방법을 통하여 보강토 옹벽의 높 이 비에 따른 수평변위 예측방법을 제시하였다. Hausmann and Lee (1978)과 Saran et al. (1979)도 유사한 연구결과를 제시한 바 있다. 또한 Garg (1983)는 뒤채움토 표면에 작용하는 등분포 하중에 의한 영향을 고려한 연구를 수행하였다. 이러한 보강토 옹벽의 일종인 블록식 보강토 옹벽은 1990년대 초 국내에 소개 된 이래로 우수한 시공성과 경제성을 바탕으로 사용물량이 꾸준 히 증가하는 추세이며, 구조적으로 유연하다는 특성을 지니고 있어 기초지반이 불량하거나 지진 활동 지역에서 적용성이 뛰어 난 것으로 알려져 있다(KICT, 1985).
따라서 본 연구에서는 최근에 시공이 많이 늘어나고 있는 블 록식 보강토 옹벽의 파괴거동 특성을 분석하여 안정적이면서 경 제적인 시공이 가능한 블록식 보강토 옹벽에 대한 거동 특성을 수치해석을 이용하여 연구를 수행하였으며, 기존의 블록식 보 강토 옹벽에 대한 특징을 극대화한 보강토 옹벽의 거동특성을 분석하기 위해 블록과 보강재 포설방법에 대한 조건을 변경한 해석결과를 비교하여 옹벽의 안정성을 분석하였다.
2. 보강토 옹벽의 거동 특성
보강토 옹벽에서 전면벽체 배면의 지반과 보강재의 구조적 인 개념은 다음과 같다. 보강재로 보강하려는 토체는 여러 층의 보강재로 구성되어 보강재를 토체 속에 어떤 수직간격으로 삽 입하여야 하는가가 관심의 대상이 될 수밖에 없다. Fig. 1은 보 강재와 보강재 사이의 흙 입자의 거동과 흙과 보강재의 상호작
용으로부터 나타나는 흙 입자의 횡방향 이동 구속현상이다. 적 당한 수직간격을 유지하는 보강토체는 보강재와 접촉하는 부 분에서는 수평변위가 거의 완벽하게 구속되지만, 보강재에서 멀어질수록 수평 변위는 커지게 된다. 즉 보강재 사이의 흙 입 자는 아칭(arching)현상에 의하여 변위가 억제되지만, 보강재 의 간격이 어떤 한계를 벗어나면 아칭현상은 파괴되고 중앙부 분 흙 입자의 횡방향 변위의 억제기능이 상실된다. 그러나 그 한계가 얼마인지를 수치나 또는 실험으로 규명한 자료는 없으 므로 이론적인 개념일 뿐이며, 기존의 연구결과 실제의 응용 부분에서 횡방향 변위 억제기능이 유지되는 한계는 뒤채움 재 료가 양질의 토사인 경우 1.0m까지 가능하다(KGSS, 2007).
2.1 보강토 옹벽의 파괴 메커니즘
현재 보강토 옹벽의 안정해석을 위하여 여러 가지 파괴형상 이 제안되어 있다. 그 중 프랑스의 중앙도로연구소에서는 Rankine의 이론을 이용할 것을 주장하였으며, Fig. 2와 같이 파 괴면을 가정하였다. 이러한 파괴면은 인장변형이 있는 보강재 로 보강된 보강토 옹벽을 시공한 경우로 Rankine의 주동토압과 동일한 파괴면이 형성된다. 보강재에 작용하는 최대인장력의 발생위치는 보강재와 전면판과의 연결부이며, 주응력의 방향은 수직 또는 수평이고, 전면판부근의 연직상재압력은 이
Fig. 2. Failure shapes by Rakine (Sim, 2010)
Fig. 3. Failure surface (Schlosser, 1978)
Fig. 4. Decision of failure surface (Sim, 2010)
Table 1. Allowable horizontality displacement (Sim, 2012)
Division Allowable horizontality displacement content((horizontal displacement)/(height of wall)) FHWA(2001) Extensibility : 1.67%
Inextensibility : 0.62%
BS8006(1995) 0.44%
Korean Geotechnical Society(1998)
3.0%
Horizontality allowable standard of wall
(1/300)H(H:height of wall)
다. 벽체 후면의 수평토압분포를 산정할 때에 Rankine의 주동 토압계수(Ka)를 사용하는 것은 수평변위가 크게 발생하는 경우 에 매우 적합하다. 이러한 경우는 섬유보강재와 같이 신축성이 매우 큰 보강재를 사용할 때에 해당되며, 반면에 비신축성 보강 재를 사용하게 되면 수평변위가 감소하므로 정지토압계수(K0) 의 적용이 보다 적절할 것이다(Sim, 2010).
또한 Schlosser (1978)는 보강토 구조물에서 벽체에 인접한 위치에 있는 보강재에서는 인장력이 작게 발생되며, 일정한 거 리 뒤에서 최대 인장력이 발생하게 된다고 보았다. 따라서 보강 재에 발생하는 인장력 중 최대값을 가지는 위치를 지반의 파괴 영역으로 가정하여 주동영역과 저항영역을 구분하였으며, 벽면 또는 구조물 상단의 수평변위가 0인 조건을 적용하면 연직 성토 자유면에 직교하게 된다. 벽면하단을 지나는 대수나선형의 파
괴면을 가정하면 Fig. 3의 조건을 만족하게 된다.
보강재의 최대 인장력 발생 위치를 파괴면으로 가정할 경우 에 가장 근접한 형태는 대수나선형 파괴면이나 계산상 많은 어 려움이 따른다. 따라서 대부분 Fig. 4와 같이 간편한 Bilinear 형 태의 파괴면을 가정하여 설계한다. 그림의 파괴면은 비신장성 재료의 경우에 적용되는 파괴면으로 인장변형이 작은 보강재를 사용한 보강토 옹벽의 경우에는 옹벽상부에서 H/2 깊이까지는 정지토압계수에서 주동토압계수로 직선 비례적으로 감소시켜, H/2아래로는 주동토압계수를 적용하여 파괴면이 형성된다.
Bilinear형으로 파괴면을 가정하게 되면 사용하는 보강재의 유 효길이가 감소하여 경제성이 향상된다(Sim, 2010). 하지만 배 면 토압을 과소평가하는 단점이 있다.
2.2 보강토 옹벽의 수평변위기준

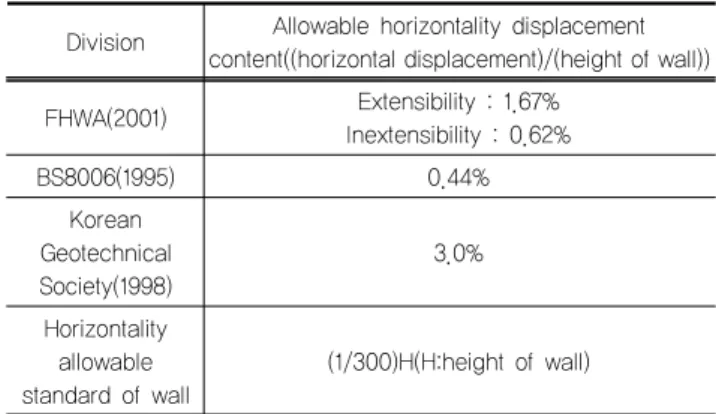

Table 1은 Sim (2012)에서 기술한 각 기관의 보강토 옹벽의 변위기준이다. 한국지반공학회에서 제안한 수평변위기준이 가 장 크게 제안하였으며, 10m 옹벽을 가정한 경우 30cm까지 변위 를 허용하게 된다. BS기준의 경우 4.4cm, FHWA는 신장성재료 의 경우 16.7cm의 허용변위를 보이고, 토류벽의 수평허용기준 으로는 10m의 옹벽의 경우 3.3cm의 허용변위로 계산된다.
AASHTO의 허용기준적용 시 보강재 길이에 따라 10cm~20cm 의 시공 중 허용변위로 계산된다.
Table 1에서 기술한 수평변위 기준은 시공 중 발생변위를 포함 하는지 시공 완료 후 잔류변형만을 보는지에 대해 기준을 두는 것 으로 판단되며, 시공 중 변위까지 보면 보강토 옹벽의 경우 허용 변위를 크게 보는 것으로 판단된다. 보강토 옹벽의 경우 보강재 를 대부분 신장성재료를 많이 사용하므로 시공 중 변위를 많이 허 용하게 되면 시공 중 인장강도를 받게 되고, 시공 완료 후 보강재는 일정 인장강도 이상의 강도를 유발하게 되는 지점에서 구조물이 유지되므로 구조물을 안정적으론 유지할 수 있는 장점이 있다.
(a) Reinforcement (one-interval)
(b) Reinforcement (two-interval)

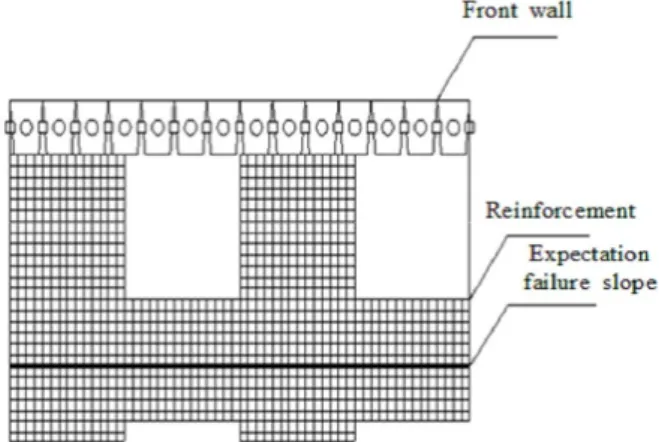

Fig. 6. Reinforcement shape according to interval (a) reinforced by shear key
(a) reinforced by shear key Fig. 5. Block of retaining wall
3. 파괴면을 고려한 블록식 옹벽 공법
3.1 블록
보강토 옹벽의 주요 구성요소는 전면벽체와 보강재 및 뒤채 움 토사이며, 이 외에 전면벽체의 조립이나 보강재의 설치를 위 하여 필요한 부속자재들이 있다. 보강토 옹벽에서 전면벽체는 옹벽의 외관을 형성하고, 뒤채움토사의 국부적인 유실을 방지 하는 역할을 하며, 보통 콘크리트 전면판이나 전면블록을 사용 한다. 경우에 따라서는 보강토 옹벽의 전면벽체로 연성의 토목 섬유를 사용하는 경우도 있다. 보강재는 보강토 구조물에서 가 장 중요한 구성요소로서 뒤채움 흙과의 상호작용에 의하여 보 강토체를 하나의 덩어리로 만들어준다. 본 연구에서 적용한 보 강토 옹벽의 전면 블록은 Fig. 5와 같다. 블록들과의 결속과 보 강재와 블록의 결속에 대한 보완 역할을 기대할 수 있는 전단키 를 이용하여 상하 및 좌우 블록을 결속하여 보강토 옹벽 전면 벽체를 일체화 하였다. 보강재와 블록은 전단키로 결속을 시키 며, 전단키보다 홈의 치수가 더 커 홈에 결속 시 보강재의 파단 을 막아주고, 전단키보다 홈이 더 커 유격이 있는 구간은 배수 재 역할을 하는 블록 뒷배면에 시공되는 사석 골재로 채워 넣어 결속을 강화하게 된다.
3.2 보강재 시공 조건
본 연구에서 제안한 보강토 옹벽 공법은 보강재를 이론적 파괴면에 추가로 설치함으로써 보강재를 필요한 부분에 포설 하고, 불필요한 부분에 포설량을 최대한 줄여 경제성과 시공 성 및 공사기간을 단축하는 공법으로 최근 한계상태 설계의 개념이 전 토목구조물에 적용되고 있는 추세로 성능은 유지 하면서 안정적인 공법인 본 연구 대상 옹벽의 수요가 앞으로 많아질 것으로 기대된다. 본 연구 대상 공법은 기존 공법에 비 해 경제적인 공법으로 주변 구조물의 중요도에 따라 Fig. 6과 같이 2가지 조건으로 분석하였다. Fig. 6(a)와 같이 벽체까지 긴 보강재가 1간격으로 포설되는 보강토 옹벽은 보강효과가 크게 기대되는 구간에 적용이 적정하며, 전면벽체와의 결속 을 위해 보강재 1간격으로 전면벽체와 결속되는 보강재를 포 설한다. Fig. 6(b)와 같이 2간격으로 전면벽체와 결속하는 보 강토 옹벽의 경우 주위에 중요 구조물이 없는 경우 적정하며, 보강재 2간격으로 전면벽체와 결속되는 보강재를 길게 포설 하게 된다.

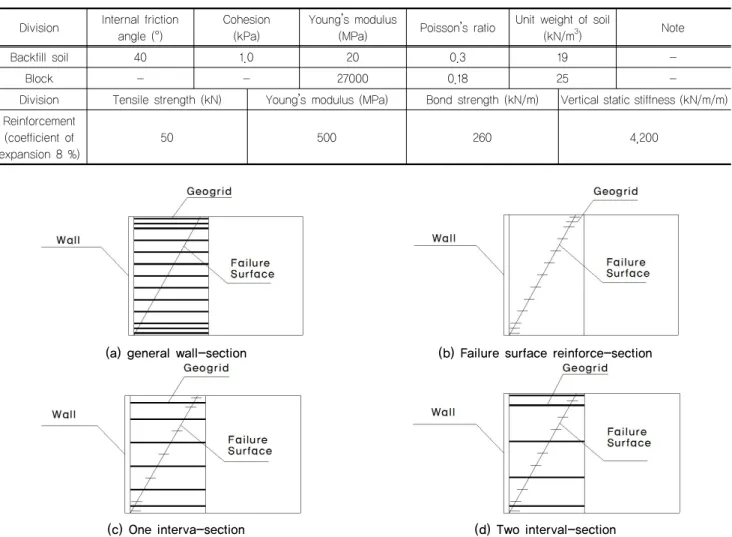

Table 2. Material property of numerical analysis
Division Internal friction angle (°)
Cohesion (kPa)
Young’s modulus
(MPa) Poisson’s ratio Unit weight of soil
(kN/m3) Note
Backfill soil 40 1.0 20 0.3 19 -
Block - - 27000 0.18 25 -
Division Tensile strength (kN) Young’s modulus (MPa) Bond strength (kN/m) Vertical static stiffness (kN/m/m) Reinforcement
(coefficient of expansion 8 %)
50 500 260 4,200
(a) general wall-section (b) Failure surface reinforce-section
(c) One interva-section (d) Two interval-section
Fig. 7. Reinforced soil retaining walls-mimetic diagram
4. 파괴면을 보강한 블록식 옹벽의 거동특성
4.1 해석내용 및 방법
본 연구에서 보강토 옹벽의 해석은 벽체의 조건과 뒷배면의 보강방안에 따른 조건으로 해석을 실시하였으며, 벽체 전면에 서 발생되는 변위값을 기준으로 보강토 옹벽의 안정성을 평가하 였다. 보강토 옹벽의 벽체는 블록을 하나의 강체 블록으로 보고 interface 요소를 이용한 해석과 새롭게 고안된 블록의 해석을 토대로 블록이 하나의 일체화된 구조물로 거동하는 경우의 두가 지 조건에 대하여 해석하였다. 또한 해석에 사용된 보강재는 FLAC 2D 프로그램의 cable 요소와 strip 요소를 이용하여 해석 을 하였다. FLAC 프로그램에서 cable 요소는 신율이 고려되지 않지만 strip 요소는 신율이 고려되어 실제 신장성 보강재인 지 오그리드를 더 확실히 묘사할 수 있는 재료로 판단되어 FHWA 에서 제안한 cable 요소의 해석과 함께 strip 요소로 추가 해석을 하여 결과를 비교 분석하였다.
두요소의 경우 기존의 Yoon (2014)의 연구결과 cable 요소 의 경우 비신장성 재료의 파괴면을 보였고, strip 요소의 경우 신 율을 고려할 수 있으며, 수직 보강량을 각층마다 시공한 경우에 도 신장성 재료의 파괴면을 보이는 연구결과에 따라 두 요소의 거동특성이 다를 것으로 판단하여 모든 조건에 대한 안정성 분 석을 위해 두 요소 모두에 대해 해석하였다. 따라서 strip 요소는 신장율을 고려할 수 있는 재료로 신율은 8%로 하였고, 벽체 블 록의 일체화 분석 시 전단키에 발생하는 응력을 분석하여 최대 적 용하중을 분석하여 일체화 유·무를 평가하였다. 본 연구에서는 보강재 요소와 보강량에 따라 파괴면 형상이 달라지기 때문에 해석을 단순화하기 위해 무보강 시 발생되는 파괴면인 이론식 (45+/2)의 파괴면에 보강을 실시하여 거동특성을 분석하였다.
해석은 2차원 해석 프로그램인 FLAC(ver.5.0)을 이용하여 보강토 옹벽의 거동 특성을 분석하였으며, FHWA (2003)에서 제안한 해석방법을 이용하여 해석하였다. 본 연구의 보강토 옹 벽은 보강재가 1간격 및 2간격으로 포설되어 일반적인 보강토 옹벽의 보강재 포설방법과 달라 3차원적으로 분석되어야 하나
(a) Block sample-1 (b) Block sample-2 Fig. 8. Block shapes of analysis application
(a) Load action (b) 2300kN/m2 action-10MPa generation
Fig. 9. Under loading of block and analysis result
3차원 해석은 해석방법이 명확히 제시되고 검증이 된 해석방법 이 없어 해석방법이 명확히 제시되어 있고, 해석 결과에 대한 검 증을 추가로 실시하지 않아도 되는 2차원 해석방법을 적용하였 다. 또한 일반적으로 3차원 해석을 실시하게 되면 아칭 효과로 2 차원 해석에 비해 발생 변위가 줄어들어 과다한 해석 결과에 대 한 분석이 현장 적용 실적이 없는 보강토 옹벽의 거동 분석에 적 합한 방법으로 판단되어 2차원 해석을 실시하게 되었다. 블록의 전단키 효과를 검증하기 위한 해석에서는 ABAQUS (Ver.6.10) 프로그램을 이용하여 실제 블록 크기로 모델링하였으며, 블록 이 3단으로 시공된 경우에 대해 중앙에 위치한 블록에 하중을 가 하여 블록이 파괴에 이르는 하중까지 해석을 실시하였다. 이 해 석 결과를 이용하여 전단키 효과를 분석하고, 작용하중크기를 분석하여 일체화 효과를 분석하였다.
Table 2는 뒷배면지반과 블록, 보강재의 해석에 적용된 물성 치로 본 연구에서는 보강재 포설방식에 따른 거동특성을 분석하 였기 때문에 지반 정수와 보강재 물성치는 Table 2와 같이 가정 하였다. 블록은 콘크리트의 일반적인 물성치이며, 뒷배면지반 은 배수가 원활한 보강토 옹벽 뒷채움재 기준에 부합되는 지반 의 물성치로 이론적 파괴면 계산을 간단히 하기 위해 마찰각은 40°를 적용하였다. 또한 보강재는 8% 신율의 50kN의 보강재를
적용하였으며, FLAC 프로그램의 cable 요소와 strip 요소의 점 착강도과 전단강성도 Table 2와 같이 가정하였다. 해석 단면은 Fig. 7과 같이 가정하였다. 해석은 보강재를 설치하지 않은 무보 강 상태와 일반적으로 설계기준에 부합되는 보강토 옹벽의 단면 에 대해 해석하였으며, 이론적인 파괴면만 보강한 경우, 파괴면 보강과 함께 1간격과 2간격으로 긴 보강재를 보강한 경우에 대 해 해석하였다.
4.2 전단키 설치 효과 분석

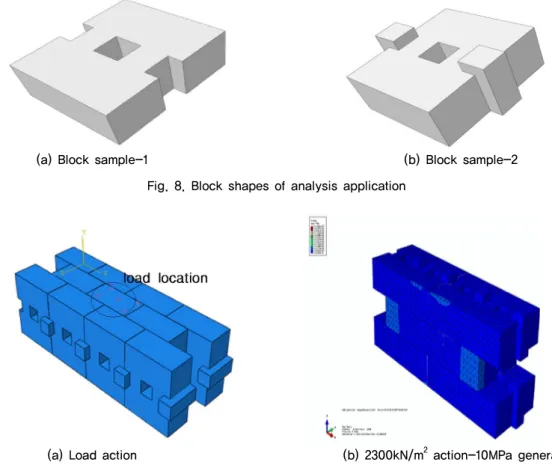

Fig. 8은 Fig.5의 전단키가 적용된 블록을 해석에 적용하기 위 해 모델링한 형상이며, 블록은 전단키가 있는 블록과 전단키가 없는 블록으로 묘사하여 합친 형태로 모델링하였다. 총 11개의 블록을 시공 모델링한 결과는 Fig. 9(a)와 같다. Fig. 9(a)와 같이 가운데 위치한 블록에 하중을 재하하였으며, 상하좌우의 블록 외 측은 변위를 구속하여 모델링하였다. 해석 프로그램은 ABAQUS (ver. 6.10)을 이용하여 모델링하였으며, 블록에 하중 증가시켜 콘크리트의 허용응력 값을 기준으로 파괴하중을 찾았다.
Fig. 9(b), Fig. 10은 블록의 전단키 설치 효과를 분석하기 위 한 해석 결과이다. 해석결과 콘크리트의 일반적인 허용압축응
(a) 2300kN/m2 load action–stress diagram (block) (b) 2300kN/m2 load action–stress diagram (block) shear key Fig. 10. Under loading of block and analysis result
(a) Failure surface (0.5H) (b) Failure surface (1.0H) (c) Displacement Fig. 11. General construction (cable)
Table 3. Reinforced soil retaining walls analysis result (general construction)
Division Reinforcement construction length
Cable type Strip type
displacement (mm) Max displacement point displacement (mm) Max displacement point
General construction
0.5H 11.62
0.6H
11.42
0.7H
0.7H 9.24 10.73
1.0H 9.22 9.82
력(약10MPa)을 초과하는 파괴하중은 약 2300kN/m2가 작용 되는 경우 콘크리트의 허용응력을 초과하였다. 최대 응력이 발 생된 블록은 하부 블록의 전단키에서 발생하였다. 10m의 옹벽 에서 하부에 작용되는 하중은 단위중량이 19kN/m3로 가정했을 때 하부 1m 높이에 190kN/m2이 하부에 작용되는 것으로 가정 을 하더라도 벽체가 받아줄 수 있는 하중의 약 8.2%가 작용되기 때문에 블록은 충분히 일체화 되는 것으로 분석된다. 실제 보강 토 옹벽은 보강재가 토압을 저감시켜 옹벽을 안정화하는 공법임 을 감안하면 해석결과에 의한 하중은 충분히 안정적이고, 벽체 는 전단키에 의해 일체화가 될 것으로 판단된다.
4.3 일반적인 보강토 옹벽의 거동
Fig. 11은 cable 요소로 현행 설계기준에 부합되는 보강재 수
직간격으로 단면을 형성한 해석결과이다. Table 3은 cable 요소 와 strip 요소의 발생변위와 최대변위 발생지점을 정리한 결과이 며, 보강재의 길이는 옹벽 높이의 50%(0.5H), 70%(0.7H), 100%(1.0H)에 대해 해석하였다. 0.5H의 길이로 시공한 경우 변위는 약 11.62mm발생되었으며, 0.7H이상의 보강재가 포설 되는 경우 약 9.20mm의 변위로 수렴되었다. 해석결과 발생된 변위는 현행 설계기준에서 보강재의 포설 길이로 제시한 0.7H 기준에 부합되는 해석 결과로 최대변위는 하부에서 약 0.6H지 점에서 발생되었다.
Fig. 11(a)와 같이 보강재 길이 0.5H의 경우 파괴면의 발생은 보강재 포설구간을 넘어서 발생되었으며, Fig. 11(b)와 같이 1.0H의 경우 보강재 포설구간 내에서 파괴면이 발생되었다. 파 괴면의 경우 0.5H의 경우 보강길이가 다소 짧아 뒷배면 지반으
(a) Failure surface (0.5H) (b) Failure surface (1.0H) (c) Displacement Fig. 12. General construction (strip type)
(a) Segmental type failure surface (b) Integral type failure surface
(c) Segmental type displacement (d) Integral type displacement Fig. 13. Failure surface shape and displacement of Soil retaining walls (unreinforced)
로 파괴면이 연장되어 변위가 크게 발생된 것으로 분석되며, 1.0H의 경우 파괴면이 보강재 포설구간 내에 존재하여 변위가 수렴된 것으로 판단된다.
Fig. 12는 strip 요소를 이용한 해석결과로 보강재 길이 0.5H 의 경우 11.42mm, 1.0H에서는 약 9.82mm의 변위가 발생되었 다. Cable 요소에서는 0.7H이상에서는 변위가 수렴하였으나 strip 요소에 의한 해석에서는 보강재 길이에 따라 변위의 수렴 은 되지 않았다. 최대변위 발생지점은 약 0.7H 지점에서 발생되 어 cable 요소보다 상부에서 최대변위가 발생되었다. 파괴면의 분포는 Fig. 12(a)와 같이 보강재길이 0.5H의 경우의 파괴면은 보강재와 뒷배면지반의 경계까지 확장되어 발생되었으며, Fig.
12(b)와 같이 보강재 길이 1.0H의 경우는 cable 요소보다 파괴
면의 길이가 더 길어져 변위가 더 크게 발생된 것으로 분석된다.
4.4 무보강 단면

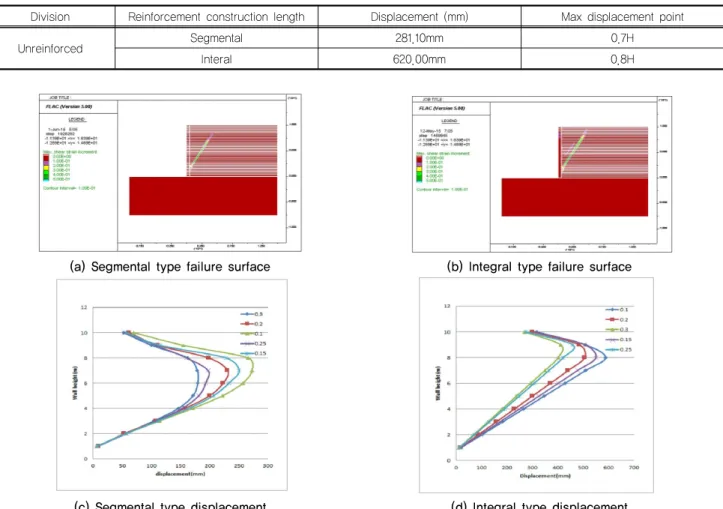

Fig. 13, Table 4는 보강재를 설치하지 않은 경우의 해석결과 로 파괴면은 이론적 파괴면과 유사한 각도로 파괴면이 발생되었 다. 블록을 개별요소로 해석한 경우 이론적 파괴면에 큰 전단변 형영역이 존재하나 벽체를 일체형으로 모사한 경우는 전면벽체 와 이론적 전단파괴면에 큰 전단변형율이 분포하였다. 발생변 위는 벽체를 개별요소로 묘사한 경우 약 281mm의 변위가 발생 되었으며, 일체형으로 해석한 경우는 약 620mm가 발생되어 블 록의 일체화가 구조적으로 불리하였다. 일체화의 경우 하부에
Table 4. Soil retaining walls analysis result (unreinforced)
Division Reinforcement construction length Displacement (mm) Max displacement point
Unreinforced Segmental 281.10mm 0.7H
Interal 620.00mm 0.8H
(a) Segmental type failure surface (b) Integral type failure surface
(c) Segmental type displacement (d) Integral type displacement Fig. 14. Reinforced only failure surface (cable type)
(a) Segmental type failure surface (b) Integral type failure surface
(c) Segmental type displacement (d) Integral type displacement Fig. 15. Reinforced only failure surface (strip type)
Table 5. Reinforced soil retaining walls analysis result (reinforced only failure surface)
Division Reinforcement construction length
Cable type Strip type
Displacement (mm) Max displacement
point Displacement (mm) Max displacement point Block-type wall destroyed
surface reinforcement(no reinforcement occurs approximately 380mm
displacement)
0.1H 272.80
0.7H~0.8H
248.50
0.8H~0.9H
0.15H 250.87 240.10
0.2H 231.00 235.60
0.25H 197.35 201.10
0.3H 179.70 162.10
Walls with integrated destroyed surface
reinforcement(no reinforcement occurs approximately 680mm
displacement)
0.1H 588.30
0.8H~0.9H
615.10
0.75H~0.8H
0.15H 550.30 613.30
0.2H 506.00 568.10
0.25H 458.30 515.50
0.3H 410.80 492.70
(a) Failure Surface (one interval) (b) Failure Surface (two interval)
(c) Displacement (one interval) (d) Displacement (two interval) Fig. 16. Segmental type-analysis result of reinforced only failure surface (cable type)
서 발생된 변위가 벽체높이가 높아지면 벽체가 기울어지는 전도 형태의 변형이 발생되어 큰 변형이 발생된 것으로 분석된다.
4.5 파괴면만 보강한 단면

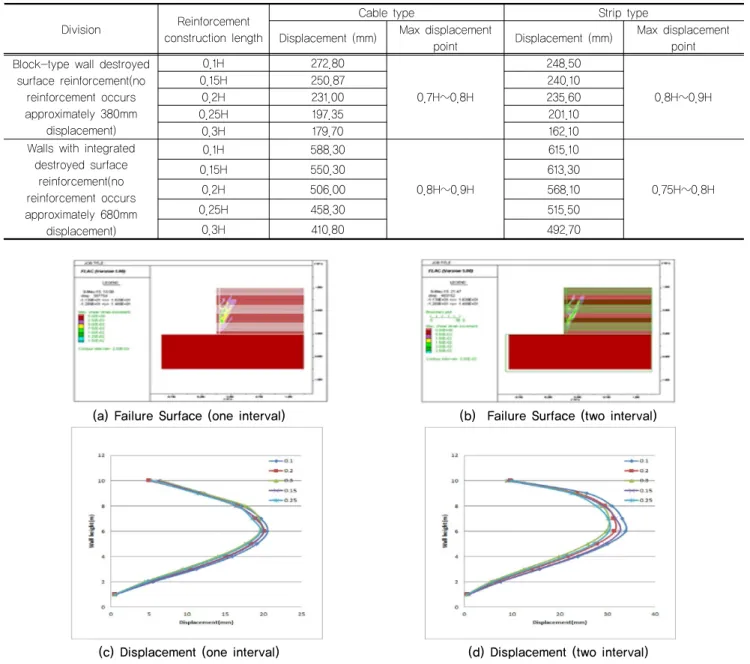

Fig. 6(b)의 단면과 같이 이론적 파괴면에 보강재 길이를 0.1H, 0.15H, 0.2H, 0.25H, 0.3H의 길이로 시공한 해석결과는 Fig. 14, Fig. 15, Table 5와 같다. Cable 요소와 블록을 개별요 소로 모델링한 경우 0.1H에서는 약 273mm가 발생되었으며, 0.3H의 경우 약 180mm가 발생되었다. Cable 요소와 블록을 일 체화하고, 0.1H의 보강재를 포설한 경우는 최대 약 588mm, 0.3H의 경우 약 411mm가 발생되었다. 보강을 하지 않은 해석
결과보다 블록을 개별요소로 모델링하고 보강재 길이 0.1H를 적용한 경우 약 8mm 감소되었고, 0.3H의 길이로 보강한 경우 는 약 101mm감소되었다.
Strip 요소와 블록을 개별요소로 모델링한 0.1H 해석의 경우 약 249mm, 0.3H는 약 162mm의 변위가 발생되었으며, strip 요소와 블록을 일체화한 해석에서는 0.1H 보강 시 약 615mm가 발생되었다. 0.3H의 경우 약 493mm의 변위가 발생되어 블록 을 개별요소로 해석한 경우 strip 요소가 변위가 많이 감소되었 으며, 블록을 일체화한 해석에서는 cable 요소가 무보강에 비해 변위가 감소되었다. 파괴면만 보강을 실시하더라도 변위가 많 이 감소되어 보강효과가 있었으나 변위가 다소 과다하게 발생되 어 구조적으로는 불안하였으며, 파괴면 발생은 보강재 포설된
(a) Failure Surface (one interval) (b) Failure Surface (two interval)
(c) Displacement (one interval) (d) Displacement (two interval) Fig. 17. Integral type-analysis result of reinforced only failure surface (cable type)
(a) Failure surface (one interval) (b) Failure surface (two interval)
(c) Displacement (one interval) (d) Displacement (two interval) Fig. 18. Segmental type-analysis result of reinforced only failure surface (strip type)
(a) Failure Surface (one interval) (b) Failure Surface (two interval)
(b) Failure Surface (two interval) (d) Displacement (two interval) Fig. 19. Integral type-analysis result of reinforced only failure surface (strip type) 구간과 벽체 사이에 발생되었다. 따라서 파괴면만을 보강한 경
우 추가적인 보완대책이 필요하였다.
4.6 1간격 및 2간격 보강된 단면

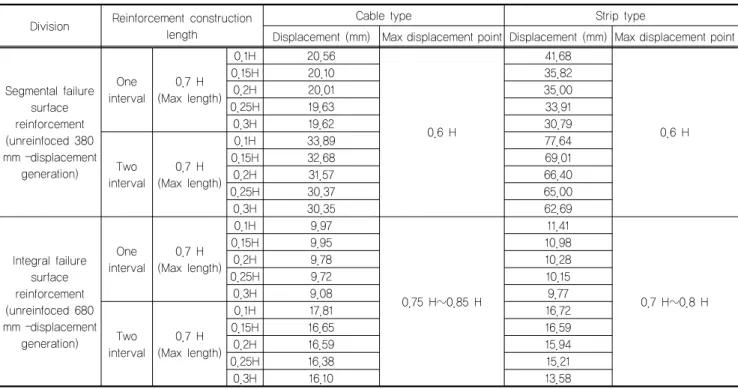

Fig. 16, Fig. 17, Fig. 18, Fig. 19, Table 6은 이론적 파괴면 에 보강재 길이를 0.1H에서 0.3H까지 변화하여 시공하고, 1간 격 및 2간격으로 0.7H까지 보강재를 시공한 경우의 해석 결과이 다. Cable 요소와 블록을 개별요소로 모델링하여 해석한 결과는 Fig. 16, 블록을 일체화하여 모델링한 경우는 Fig. 17과 같다.
Fig. 6(c)의 단면과 같이 파괴면을 1간격으로 0.7H의 보강재를 포설한 해석결과 변위는 최대 약 20mm정도 발생하였으며, Fig.
6(d)의 단면과 같이 파괴면을 2간격으로 0.7H의 보강재를 포설 한 경우는 최대 약 34mm정도 발생하였다. 1간격과 2간격 모두 보강토 옹벽 10m의 허용변위에 미치지 못하는 결과로 최대변위 발생지점은 0.6H지점에서 최대 변위가 발생하여 파괴면만 보 강한 경우보다 하부에서 최대변위가 발생되었다. 발생파괴면은 1간격의 경우 전단변형율은 벽체 뒷배면에 넓게 분포되었으며, 2간격은 이론적 파괴면 주위에 전단변형율이 크게 분포되었다.
블록을 일체화로 모델링한 Fig. 17의 해석결과 1간격으로 보강재를 포설한 경우 최대 약 10mm의 변위가 발생되었고,
2간격으로 0.7H의 보강재를 포설한 경우 최대 약 18mm의 변위가 발생되었다. 1간격의 발생 변위량은 일반적인 보강토 옹벽의 변위량과 유사하였으며, 허용변위 이내의 결과를 보였 다. 최대변위 발생지점은 파괴면만 보강한 경우 0.8H~0.9H 의 위치에서 발생되었으나 1간격, 2간격으로 보강한 경우에 는 0.75H~0.8H지점에서 최대 변위가 발생되어 긴 보강재를 설치하면 최대 변위 발생지점이 낮아지는 것으로 분석되었다.
발생파괴면은 블록을 개별요소로 모델링한 경우보다 전단변 형율값이 넓게 분포되었다.
Strip 요소로 보강재를 모델링하여 해석한 결과는 Fig. 18, Fig. 19이다. 블록을 개별요소로 모델링한 Fig. 18의 해석결과 1 간격의 경우 최대 약 42mm, 2간격은 약 78mm 정도 발생되었 다. 발생 변위는 허용변위 이내였으나 일반적인 보강토 옹벽의 변위에 비해 4배에서 7배정도 크게 발생되었다. 최대변위 발생 지점은 0.6H 지점에서 최대 변위가 발생되었으며, 파괴면의 발 생은 하부구간의 경우 보강재가 설치된 구간에서 파괴면이 발생 되었으나 상부에서는 파괴면 보강구간과 전면벽체 사이에서 파 괴면이 이동하여 분포하였다.
블록을 일체화한 Fig. 19의 해석결과 1간격은 약 11mm, 2간 격은 약 16mm 발생되어 1간격이 일반적인 보강토 옹벽의 발생 변위와 유사하였으나 2간격의 경우 발생 최대변위는 일반적인
Table 6. Reinforced soil retaining walls analysis result (one interval and two interval type)
Division Reinforcement construction length
Cable type Strip type
Displacement (mm) Max displacement point Displacement (mm) Max displacement point
Segmental failure surface reinforcement (unreinfoced 380 mm –displacement
generation)
One interval
0.7 H (Max length)
0.1H 20.56
0.6 H
41.68
0.6 H
0.15H 20.10 35.82
0.2H 20.01 35.00
0.25H 19.63 33.91
0.3H 19.62 30.79
Two interval
0.7 H (Max length)
0.1H 33.89 77.64
0.15H 32.68 69.01
0.2H 31.57 66.40
0.25H 30.37 65.00
0.3H 30.35 62.69
Integral failure surface reinforcement (unreinfoced 680 mm –displacement
generation)
One interval
0.7 H (Max length)
0.1H 9.97
0.75 H~0.85 H
11.41
0.7 H~0.8 H
0.15H 9.95 10.98
0.2H 9.78 10.28
0.25H 9.72 10.15
0.3H 9.08 9.77
Two interval
0.7 H (Max length)
0.1H 17.81 16.72
0.15H 16.65 16.59
0.2H 16.59 15.94
0.25H 16.38 15.21
0.3H 16.10 13.58
보강토 옹벽의 변위보다 약 60%정도 크게 발생되었다. 1간격, 2 간격 해석결과 발생된 변위는 허용변위이내였으며, 최대변위 발생지점은 0.7H~0.8H지점에서 최대 변위가 발생되었다. 전 단파괴면은 블록해석단면보다 분포 면적이 작았다.
본 연구에서 제안된 보강토 옹벽의 해석결과를 종합하면 AASHTO 기준에서 제안한 시공단계 중 일반적인 변위량(0.7H 의 포설량, 133mm)과 비교하면 파괴면만 보강한 경우는 변위 량을 초과하였으며, 1간격 및 2간격으로 0.7H의 보강재를 시공 을 하게 되면, 변위가 감소하여 허용변위 이내로 발생되어 안정 한 공법으로 나타났다. 또한 블록을 개별요소로 모델링한 경우 보다 일체화한 경우가 가장 안정하였으며, 파괴면만 보강하는 것보다 블록도 전단키에 의해 일체화하는 것이 안정하였다.
4. 결 론
본 연구에서는 블록에 전단키를 설치한 경우와 파괴면을 보 강한 경우의 조건으로 보강토 옹벽의 시공단계 수치해석을 실시 하였으며, 해석 결과를 비교 분석한 결과는 다음과 같다.
(1) Cable 요소로 보강토 옹벽의 시공 단계해석을 실시한 경 우 현 설계기준에서 제시한 보강재 길이에 미치지 못하면 strip 요소에 비해 변위는 크게 발생되었으나 보강재 길이 가 설계기준을 만족하면 strip 요소보다 변위가 작게 발생 되었다. 또한 이론적 파괴면만 보강한 경우에는 무보강 상
태의 해석결과에 비해 보강 효과가 크지 않았으며, 신율이 고려된 strip 요소가 cable 요소에 비해 변위가 크게 발생 되었다.
(2) 블록에 전단키를 설치한 경우 약 2.3MPa의 작용하중에서 재료의 허용응력을 초과하여 블록이 파괴되었으며, 이 결 과는 10m 옹벽에 보강재가 설치되지 않은 경우를 가정하 더라도 블록의 전단키는 파괴되지 않을 것으로 판단된다.
(3) 일반적인 보강토 옹벽의 보강재 길이 증가에 따른 발생 변 위 감소는 cable 요소가 컸으며, 설계기준 이상의 보강재 길이에서 cable 요소는 변위가 수렴하였으나, strip 요소 는 계속 감소하였다. 또한 블록에 전단키를 설치하면 cable 요소는 2배, strip 요소는 4배 변위 감소효과가 있어 구조물의 중요도에 따라 허용변위 이내에서 두가지 방법 모두 현장 적용이 가능하였다.
(4) 최대 변위 발생지점은 일반적인 보강토 옹벽은 옹벽하부 0.6H~0.7H에서 발생되었으며, 파괴면만 보강한 경우는 0.7H~0.9H, 1간격, 2간격으로 블록 해석을 실시한 경우 0.6H, 전단키를 설치한 경우 0.7H~0.85H지점에서 최대 변위가 발생되어 최대변위 발생지점은 일반적인 보강토 옹벽보다 상부에 위치하였다.
(5) 해석 결과를 종합하면 파괴면만 보강하는 경우보다 1간격 혹은 2간격으로 긴 보강재를 포설하는 것이 변위 감소 효 과가 있었으며, 블록에 전단키를 설치한 경우가 변위구속 이 더욱 크게 발생되었다. 1간격, 2간격 시공에 따른 발생
변위는 AASHTO의 시공 중 발생변위량에 비해 작게 발 생되어 1간격, 2간격으로 포설된 보강토 옹벽은 안정한 공 법으로 판단되었다. 하지만 본 연구는 수치해석에 국한된 결과로 향후 실제 시공 혹은 모형실험 등으로 옹벽의 거동 특성을 명확히 분석할 필요가 있었다.
References
1. BS8006 (1995), Code of Practice for Strengthened/Reinforced Soils and Other Fills, British Standard Institution, London, pp.1-98.
2. Chew, S. H. and Mitchell, J. K. (1994), “Deformation Evaluation Procedure for Reinforced Soil Walls”, The Forth International Conference on Geotextile, Geomembranes and Related Products, Singaqpore 5-9, pp.171-176.
3. Christopher, B. R., Gill, S. A., Giroud, J. P., Juran, I., Schlosser, G., Mitchell, J. K. and Dunnicliff, H. (1990), Reinforced Soil Structure:
Vol.Ⅱ Summary of Research and System Information, U.S.
Department of Transportation, FHWA Report #FHWA-RD-89-043.
4. Elias, V., Barry, R. and Christopher, B. R. (1997), Mechanically Stabilized Earth Walls and Reinforced Soil Slopes, Design and Construction Guidelines, FHWA Report, No.FHWA-SA-96-071, Washington, D.C., USA.
5. Elias, V., Christopher, B.R. and Berg, R.R. (2001), Mechanically Stabilized Earth Walls and Reinforced Soil Slopes Design and Construction Guidelines, Publication No.FHWA-NHI-00-043, U.S.
DoT, FHWA.
6. Garg, D. H. and Ohashi, H. (1983), Mechanics of Fiber Reinforcement in Sand, Journal of Geotechnical Engineering, ASCE, 109(8), pp.823-826.
7. Hausmann, M. R. and Lee, K. L. (1978), Rigid Model Wall with Soil Reinforcement, Proceedings of ASCE Symposium on Earth Reinforcement, Pittsburgh, pp.400-427.
8. Hong, S. W. (1985), A Study of Geotextile and Reinforced Earth Methods, KICT Research Report.
9. KGS (1998), 토목섬유 설계 및 시공요령, pp.424(In Korean).
10. KGSS (2007), 토목섬유의 특성 평가기법 및 활용, pp.345-346(In Korean).
11. Saran, S., Talwar, D. V. and Prakash, S. (1979), "Earth Pressure Distribution ons Retaining Wall with Reinforced Earth Backfill".
International Conference on Soil Reinforcement, Paris Ⅰ.
12. Schlosser (1978), “La Terre Amée Historique Development, Actuel and Futur”, Proceedings Symposium. Soil Reinforced Stabilizing Technology, NSWSIT/NSW, pp.5-28.
13. Sim, J. S. (2012), A Model Test Study on the Behavior of Reinforced Earth Retaining Wall Considering Earthquake Magnitude and Reinforcement Length , Ph.D Thesis, The University of Suwon.
14. Sim, T. B. (2010), Behavior of Reinforced Retaining wall with Passive Resistance, Master, Ajou University.
15. U.S. Department of Transportation FHWA, (2003), Effects of Geosynthetic Reinforcement Spacing on the Behavior of Mechanically Stabilized Earth Walls, FHWA-RD-003-048.
16. Yoon, W. S., Park, J. K., Joo, W. Y., Chae, Y. S. (2014), A Study on the Characteristics of Failure Surface of the Reinforced Earth Retaining Wall Using Numerical Analysis, KGS Fall National Conference 2014.
