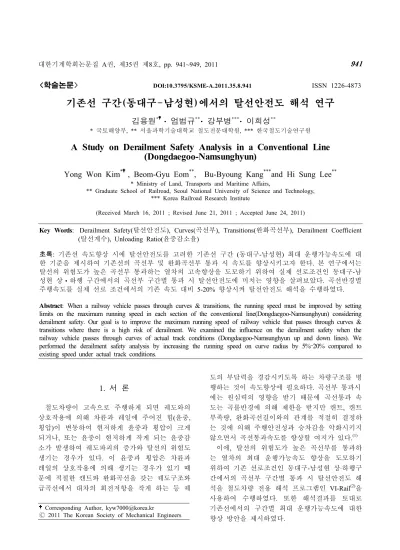

A Study on Derailment Safety Analysis in a Conventional Line (Dongdaegoo-Namsunghyun)

1. 서 론

철도차량이 고속으로 주행하게 되면 궤도와의 상호작용에 의해 차륜과 레일에 주어진 힘 윤중( , 횡압 이 변동하여 현저하게 윤중과 횡압이 크게) 되거나 또는 윤중이 현저하게 작게 되는 윤중감, 소가 발생하여 궤도파괴의 증가와 탈선의 위험도 생기는 경우가 있다 이 윤중과 횡압은 차륜과. 레일의 상호작용에 의해 생기는 경우가 있기 때 문에 적절한 캔트와 완화곡선을 갖는 궤도구조와 급곡선에서 대차의 회전저항을 작게 하는 등 궤

도의 부담력을 경감시키도록 하는 차량구조를 병 행하는 것이 속도향상에 필요하다 곡선부 통과시. 에는 원심력의 영향을 받기 때문에 곡선통과 속 도는 곡률반경에 의해 제한을 받지만 캔트 캔트, 부족량 완화곡선길이와의 관계를 적절히 결정하, 는 것에 의해 주행안전성과 승차감을 악화시키지 않으면서 곡선통과속도를 향상할 여지가 있다.⁽¹⁾

이에 탈선의 위험도가 높은 곡선부를 통과하, 는 열차의 최대 운행가능속도 향상을 도모하기 위하여 기존 선로조건인 동대구 남성현 상 하행구- · 간에서의 곡선부 구간별 통과 시 탈선안전도 해 석을 철도차량 전용 해석 프로그램인 VI-Rail⁽²⁾을 사용하여 수행하였다. 또한 해석결과를 토대로 기존선에서의 구간별 최대 운행가능속도에 대한 향상 방안을 제시하였다.

학술논문

< >

DOI:10.3795/KSME-A.2011.35.8.941

기존선 구간 동대구 남성현 에서의 탈선안전도 해석 연구 ( - )

김용원

^*

^**

^***

^**

국토해양부 서울과학기술대학교 철도전문대학원 한국철도기술연구원

* , ** , ***

A Study on Derailment Safety Analysis in a Conventional Line (Dongdaegoo-Namsunghyun)

Yong Won Kim

^*

^**

^***

^**

* Ministry of Land, Transports and Maritime Affairs,

** Graduate School of Railroad, Seoul National University of Science and Technology,

*** Korea Railroad Research Institute

(Received March 16, 2011 ; Revised June 21, 2011 ; Accepted June 24, 2011)

Key Words: Derailment Safety(탈선안전도), Curves(곡선부), Transitions(완화곡선부), Derailment Coefficient

탈선계수 윤중감소율

( ), Unloading Ratio( )

초록 기존선 속도향상 시에 탈선안전도를 고려한 기존선 구간 동대구 남성현 최대 운행가능속도에 대: ( - ) 한 기준을 제시하여 기존선의 곡선부 및 완화곡선부 통과 시 속도를 향상시키고자 한다 본 연구에서는. 탈선의 위험도가 높은 곡선부 통과하는 열차의 고속향상을 도모하기 위하여 실제 선로조건인 동대구 남- 성현 상 하행 구간에서의 곡선부 구간별 통과 시 탈선안전도에 미치는 영향을 살펴보았다 곡선반경별. 주행속도를 실제 선로 조건에서의 기존 속도 대비 5-20% 향상시켜 탈선안전도 해석을 수행하였다. Abstract: When a railway vehicle passes through curves & transitions, the running speed must be improved by setting limits on the maximum running speed in each section of the conventional line(Dongdaegoo-Namsunghyun) considering derailment safety. Our goal is to improve the maximum running speed of railway vehicle that passes through curves &

transitions where there is a high risk of derailment. We examined the influence on the derailment safety when the railway vehicle passes through curves of actual track conditions (Dongdaegoo-Namsunghyun up and down lines). We performed the derailment safety analysis by increasing the running speed on curve radius by 5% 20% compared to– existing speed under actual track conditions.

Corresponding Author, [email protected]

2011 The Korean Society of Mechanical Engineers

Ⓒ

2. 탈선이론

2.1 탈선계수(Q/P)

차량이 주행할 때 레일과 차륜은 차량의 정적 하중 외에 주행 시의 복잡한 운동으로 차륜은 레 일에 수직방향의 힘과 수평방향으로 힘을 작용시 킨다 이 수평방향의 힘 횡압. ( Q)에 대한 수직방향 의 힘 윤중( P)의 비(Q/P)를 탈선계수라 하며 이, 값이 일정치를 넘으면 차륜이 레일을 올라타거나 뛰어 넘어 탈선을 하게 되므로 주행안전성 검토 의 기준이 된다.

탈선계수의 해석은 정적해석과 동적해석으로 구별되고 Fig. 1과 같은 상태에서의 정적해석은 접촉점에서 힘의 평형을 고려하면 다음과 같은 식이 성립되며 탈선계수의 안전기준은 빈도누적, 확률로 나타내어 100%일 때 0.8, 0.1%일 때 1.1 이하이다.⁽¹⁾

 

    ±  tan ∓

  

tan   ^

(1)

여기서 P는 윤중(N), Q는 횡압(N), α는 플랜지 접촉각, μ는 마찰계수를 의미한다 위의 식에서. 분자의 와 분모의- +는 타오르기 탈선 분자의, + 와 분모의 는 뛰어오르기 탈선을 나타내고 이것- , 은 차륜이 레일을 미는 힘 즉 횡압의 작용시간, 으로 구별하여 1/20초 이하를 뛰어오르기 탈선,

초 이상을 타오르기 탈선으로 적용한다

1/20 .

2.2 윤중

2.2.1 정적윤중(P)

차량의 진동에 의한 영향이 없는 경우의 윤중

Fig. 1 Interacting force between the wheel and rail

으로 차량의 자중에 따라 그 크기가 결정되며, 윤중의 기본적인 값은 평탄 직선 구간을 5 km/h 정도의 속도로 주행할 때 윤중을 측정하여 수십 개의 평균치를 구한 것으로 한다 이것은 탈선계. 수 측정용 윤축의 교정값을 검증할 수 있도록 정 확히 구하여야 한다.

윤중감소율 2.2.2 (△P/P)

차량의 진동이나 중심의 편기 궤도 및 차량의, 평면성 틀림 곡선에서의 캔트 및 원심력 풍압, , 등에 의해 윤중의 감소가 발생한다 이 때 윤중. 감소치(△P)에 대한 정적인 윤중(P)의 비를 윤중 감소율이라 하며 이 값이 허용한도를 초과하면 탈선의 위험이 있다 윤중감소율의 기준은 정적. 인 윤중감소의 경우 △P/P≤0.6이고 동적인 윤중, 감소는 빈도누적확률로 100%일 때 0.6, 0.1%일 때 0.8 이하이다.⁽¹⁾

2.3 횡압(Q)

정적인 윤중이 차량의 자중만큼만 검출된다면 횡압은 0이라고 볼 수 있다 그러나 차량이 주행. 하게 되면 윤중감소가 발생하고 아울러 차륜 플 랜지와 레일의 접촉으로 횡방향 하중이 발생하는 데 이것을 횡압(Q)이라고 부른다 어떠한 경우에라. 도 횡압이 윤중보다 커지게 되면 탈선의 위험성 은 그만큼 높아지는 것이다.⁽¹⁾

(a) Design drawing

(b) VI-Rail model

Fig. 2 Analysis model (Saemaul-ho)

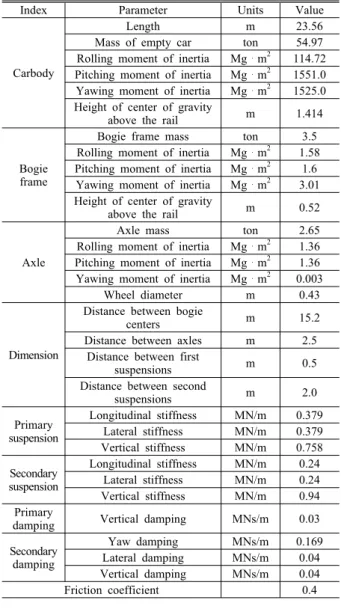

Table 1 Specification data of Saemaul-ho power car

Index Parameter Units Value

Carbody

Length m 23.56

Mass of empty car ton 54.97 Rolling moment of inertia Mg m ・

114.72 Pitching moment of inertia Mg m ・

1551.0 Yawing moment of inertia Mg m ・

1525.0 Height of center of gravity

above the rail m 1.414

Bogie frame

Bogie frame mass ton 3.5

Rolling moment of inertia Mg m ・

1.58 Pitching moment of inertia Mg m ・

1.6 Yawing moment of inertia Mg m ・

3.01 Height of center of gravity

above the rail m 0.52

Axle

Axle mass ton 2.65

Rolling moment of inertia Mg m ・

1.36 Pitching moment of inertia Mg m ・

1.36 Yawing moment of inertia Mg m ・

0.003

Wheel diameter m 0.43

Dimension

Distance between bogie

centers m 15.2

Distance between axles m 2.5 Distance between first

suspensions m 0.5

Distance between second

suspensions m 2.0

Primary suspension

Longitudinal stiffness MN/m 0.379 Lateral stiffness MN/m 0.379 Vertical stiffness MN/m 0.758 Secondary

suspension

Longitudinal stiffness MN/m 0.24 Lateral stiffness MN/m 0.24 Vertical stiffness MN/m 0.94 Primary

damping Vertical damping MNs/m 0.03

Secondary damping

Yaw damping MNs/m 0.169

Lateral damping MNs/m 0.04 Vertical damping MNs/m 0.04

Friction coefficient 0.4

3. 해석모델

3.1 새마을호

본 연구에서는 철도차량 동특성 해석을 위하여 상용 소프트웨어인 VI-Rail⁽²⁾를 이용하였다. Fig. 2 는 해석에 사용한 새마을호 차량의 도면과 해석 모델을 보여준다 새마을호 동력차 객차의 주요. , 물성치는 Table 1과 참고문헌⁽³⁾에 제시된 자료를 사용하였다.

차륜과 레일모델 3.2

는 차륜과 레일 모델의 형상을 나타내 Fig. 3~4

고 있다 차륜 모델에는 새마을호 열차에 적용된. 차륜답면구배가 1/40인 KNR 40을 레일 형상에는, 동대구 남성현 구간에 사용되고 있는- KS 50, KS

레일을 사용하였다

60 .⁽⁴⁾

-0.06 -0.05 -0.04 -0.03 -0.02 -0.01 0.00 0.01 0.02 0.03 0.04 0.05

-0.030 -0.025 -0.020 -0.015 -0.010 -0.005 0.000 0.005

Y Coordinate (m)

X Coordinate (m) knr40

Fig. 3 Wheel model (KNR40)

-0.04 -0.03 -0.02 -0.01 0.00 0.01 0.02 0.03 0.04

-0.040 -0.035 -0.030 -0.025 -0.020 -0.015 -0.010 -0.005 0.000 0.005

Y Coordinate (m)

X Coordinate (m) KS50 rail

(a) KS 50

-0.04 -0.03 -0.02 -0.01 0.00 0.01 0.02 0.03 0.04

-0.040 -0.035 -0.030 -0.025 -0.020 -0.015 -0.010 -0.005 0.000 0.005

Y Coordinate (m)

X Coordinate (m) KS60 rail

(b) KS 60 Fig. 4 Rail model

0 5 0 0 0 1 0 0 0 0 1 5 0 0 0 2 0 0 0 0 2 5 0 0 0 3 0 0 0 0

-3 0 0 0 -2 0 0 0 -1 0 0 0 0 1 0 0 0 2 0 0 0 3 0 0 0

D is ta n c e (m )

Curve radius (m)

D o n g d a e g o o to N a m s u n g h y u n [D o w n ]

(a) Down

0 5 0 0 0 1 0 0 0 0 1 5 0 0 0 2 0 0 0 0 2 5 0 0 0 3 0 0 0 0

-3 0 0 0 -2 0 0 0 -1 0 0 0 0 1 0 0 0 2 0 0 0 3 0 0 0

D is ta n c e (m )

Curve radius (m)

D o n g d a e g o o to N a m s u n g h y u n [U p ]

(b) Up

Fig. 5 Curve conditions of the Dongdaegoo-Namsunghyun lin

e

3.3 선로모델 3.3.1 곡선현황

동대구 남성현 구간의 상 하행 구간의 곡선현황- · 은 Fig. 5와 같고 한국철도공사, 2008년도 대구 청- 도 경부선 선로 일람약도 대구지사 시설팀 와 경( ) 부선 선로데이타를 참고하였다.

궤도틀림데이터 3.3.2

은 동대구 남성현 상 하행 구간의 좌우 상

Fig. 6 - · ·

하 방향 궤도틀림 데이터를 나타내고 있으며 해, 석 시 해당하는 궤도틀림데이터를 적용하였다.

궤도틀림데이터는 대전 철도차량 정비본부에서 운용 중에 있는 궤도검측차에서 검측한 실제 데

이터를 이용하여 VI-Rail에서 요구하는 입력조건 으로 변환하여 모델링하였다.

0 5000 10000 15000 20000 25000 30000

-0.020 -0.015 -0.010 -0.005 0.000 0.005 0.010 0.015 0.020

Distance (m)

Lateral irregularities (m) Dongdaegoo to Namsunghyun [Down]

Left track irregularities data

0 5000 10000 15000 20000 25000 30000

-0.10 -0.08 -0.06 -0.04 -0.02 0.00 0.02 0.04 0.06 0.08

0.10 Dongdaegoo to Namsunghyun [Down]

Distance (m)

Vertical irregularities (m)

Left track irregularities data

0 5000 10000 15000 20000 25000 30000

-0.020 -0.015 -0.010 -0.005 0.000 0.005 0.010 0.015

0.020 Dongdaegoo to Namsunghyun [Down]

Distance (m)

Lateral irregularities (m)

Right track irregularities data

0 5000 10000 15000 20000 25000 30000

-0.10 -0.08 -0.06 -0.04 -0.02 0.00 0.02 0.04 0.06 0.08

0.10 Dongdaegoo to Namsunghyun [Down]

Distance (m)

Vertical irregularities (m)

Right track irregularities data

(a) Down

0 5000 10000 15000 20000 25000 30000

-0.020 -0.015 -0.010 -0.005 0.000 0.005 0.010 0.015 0.020

Distance (m)

Lateral irregularities (m) Dongdaegoo to Namsunghyun [Up]

Left track irregularities data

0 5000 10000 15000 20000 25000 30000

-0.10 -0.08 -0.06 -0.04 -0.02 0.00 0.02 0.04 0.06 0.08

0.10 Dongdaegoo to Namsunghyun [Up]

Distance (m)

Vertical irregularities (m)

Left track irregularities data

0 5000 10000 15000 20000 25000 30000

-0.020 -0.015 -0.010 -0.005 0.000 0.005 0.010 0.015

0.020 Dongdaegoo to Namsunghyun [Up]

Distance (m)

Lateral irregularities (m)

Right track irregularities data

0 5000 10000 15000 20000 25000 30000

-0.10 -0.08 -0.06 -0.04 -0.02 0.00 0.02 0.04 0.06 0.08

0.10 Dongdaegoo to Namsunghyun [Up]

Distance (m)

Vertical irregularities (m)

Right track irregularities data

(b) Up

Fig. 6 Track irregularity of the Dongdaegoo-Namsunghyun line

탈선안전도 해석 4.

4.1 해석조건

탈선안전도 해석 시 동대구 남성현 상 하행구간- · 을 총 4개 구간 동대구 고모 고모 경산 경산 삼( - , - , - 성 삼성 남성현 으로 나누어서 해석을 진행하였, - ) 다. Fig. 7은 탈선안전도 해석시 사용하였던 동대 구 고모 상 하행 구간의 해석조건을 나타내고 있- · 다 한국철도공사 열차운전시행세칙의 곡선부 속. 도제한에 대한 2급선에 해당하는 경부 제 1본선 을 기준으로 곡선반경별 속도제한을 확인하였다.

현 새마을호 열차의 곡선부 속도제한에 의거한 기존 속도 140 km/h의 경우와 기존 속도 대비 5 향상된 조건으로 탈선안전도 해석을 수행

∼20%

하였다 또한 고모 경산 경산 삼성 삼성 남성현. - , - , - 구간도 같은 해석조건 방법을 사용하였다.

4.2 해석결과

는 동대구 남성현 상 하행구간 내 곡선 Fig. 8, 9 - ·

부에서의 현 새마을호 주행속도 조건과 5~20%

속도향상된 조건하에서의 곡선반경별로 5가지 해 석조건 순으로 전두부 좌측 차륜의 탈선안전도 해석결과를 나타내고 있다 탈선안전도 평가지수. 인 탈선계수 윤중감소율을, 30Hz 로우 패스 필터

0 1000 2000 3000 4000 5000 6000

100 110 120 130 140 150 160 170 180

Dongdaegoo to Gomo [Down]

Distance (m)

Running Speed (km/h)

0%

+5%

+10%

+15%

+20%

(a) Down

0 1000 2000 3000 4000 5000 6000

100 110 120 130 140 150 160 170 180

Dongdaegoo to Gomo [Up]

Distance (m)

Running Speed (km/h)

0%

+5%

+10%

+15%

+20%

(b) Up

Fig. 7 Running speed of the Dongdaegoo-Gomo line

(a) Dongdaegu to Gomo [Down] (b) Gomo to Gyeongsan [Down]

(c) Gyeongsan to Samsung [Down] (d) Samsung to Namsunghyun [Down]

Fig. 8 Analysis results of the Dongdaegoo-Namsunghyun line [Down]

(a) Dongdaegu to Gomo [Up] (b) Gomo to Gyeongsan [Up]

(c) Gyeongsan to Samsung [Up] (d) Samsung to Namsunghyun [Up]

Fig. 9 Analysis results of the Dongdaegu-Namsung hyun line [Up]

Table 2 Analysis results of the Dongdaegoo-Namsunghyun line [Down]

(a) Dongdaegu to Gomo [Down]

Curve radius (m)

Running speed conditions

0% +5% +10% +15% +20%

Q/P P/P Q/P P/P Q/P P/P Q/P P/P Q/P P/P

+600 0.65 64 0.69 52 0.51 96 0.82 94 0.86 92

-600 0.54 64 0.10 56 0.75 24 0.84 97 0.82 90

+600 0.10 57 0.10 55 0.10 61 0.12 43 0.92 69

-600 0.09 54 0.04 55 0.05 20 0.09 44 0.05 73

+1000 0.24 78 0.09 49 0.13 63 0.65 95 0.55 96

-600 0.08 40 0.61 54 0.68 14 0.11 43 0.28 37

+1000 0.67 69 0.65 52 0.71 76 0.94 81 0.59 74

(b) Gomo to Gyeongsan [Down]

Curve radius (m)

Running speed conditions

0% +5% +10% +15% +20%

Q/P P/P Q/P P/P Q/P P/P Q/P P/P Q/P P/P

-600 0.64 70 0.10 35 0.12 50 0.55 51 0.84 96

+600 0.12 70 0.63 63 0.12 56 0.34 88 0.50 45

+800 0.10 67 0.53 59 0.11 51 0.11 55 0.68 95

+1200 0.11 68 0.07 62 0.70 82 0.82 90 0.92 97

-1200 0.07 54 0.50 52 0.07 52 0.07 35 0.83 97

(c) Gyeongsan to Samsung [Down]

Curve radius (m)

Running speed conditions

0% +5% +10% +15% +20%

Q/P P/P Q/P P/P Q/P P/P Q/P P/P Q/P P/P

+1200 0.61 69 0.07 38 0.08 58 0.85 85 0.81 71

+600 0.11 52 0.10 60 0.72 82 0.83 96 0.85 96

+900 0.55 61 0.66 72 0.10 73 0.10 64 0.10 86

-600 0.11 66 0.10 57 0.54 44 0.94 95 0.90 69

-800 0.22 59 0.14 82 0.10 44 0.11 42 0.10 63

-800 0.59 68 0.53 87 0.56 82 0.75 93 0.90 99

(d) Samsung to Namsunghyun [Down]

Curve radius (m)

Running speed conditions

0% +5% +10% +15% +20%

Q/P P/P Q/P P/P Q/P P/P Q/P P/P Q/P P/P

-730 0.09 47 0.18 65 0.21 74 0.23 78 0.25 86

+800 0.55 59 0.45 79 0.60 80 0.56 84 0.84 93

+1600 0.10 58 0.48 62 0.55 70 0.61 75 0.65 76

+800 0.04 23 0.03 18 0.03 20 0.03 21 0.09 96

+600 0.50 40 0.48 62 0.31 78 0.61 66 0.46 82

Table 3 Analysis results of the Dongdaegu-Namsunghyun line [Up]

(a) Dongdaegu to Gomo [Up]

Curve radius (m)

Running speed conditions

0% +5% +10% +15% +20%

Q/P P/P Q/P P/P Q/P P/P Q/P P/P Q/P P/P

+1000 0.19 40 0.07 59 0.48 65 0.41 69 0.45 84

+3000 0.38 50 0.10 68 0.10 73 0.34 42 0.43 68

+2000 0.09 65 0.27 57 0.28 86 0.62 91 0.64 97

-600 0.13 68 0.25 57 0.59 77 0.55 82 0.87 89

+600 0.16 65 0.68 64 0.73 68 0.79 71 0.81 88

(b) Gomo to Gyeongsan [Up]

Curve radius (m)

Running speed conditions

0% +5% +10% +15% +20%

Q/P P/P Q/P P/P Q/P P/P Q/P P/P Q/P P/P

-1200 0.08 57 0.07 51 0.08 39 0.09 51 0.81 30

+1200 0.18 62 0.49 63 0.80 33 0.35 41 0.57 91

+800 0.50 52 0.49 78 0.78 78 0.96 88 0.86 86

+600 0.11 66 0.11 78 0.72 47 0.86 81 0.96 90

-600 0.64 62 0.51 76 0.73 86 0.83 90 0.94 96

(c) Gyeongsan to Samsung [Up]

Curve radius (m)

Running speed conditions

0% +5% +10% +15% +20%

Q/P P/P Q/P P/P Q/P P/P Q/P P/P Q/P P/P

-800 0.12 67 0.10 67 0.11 73 0.82 88 0.98 90

-800 0.11 51 0.08 77 0.67 74 0.81 75 0.97 91

-600 0.40 53 0.11 45 0.62 48 0.82 85 0.98 98

+900 0.10 62 0.08 60 0.10 81 0.15 81 0.18 48

+600 0.12 58 0.60 65 0.73 82 0.77 57 0.92 65

+1200 0.10 63 0.07 58 0.07 48 0.07 39 0.95 98

(d) Samsung to Namsunghyun [Up]

Curve radius (m)

Running speed conditions

0% +5% +10% +15% +20%

Q/P P/P Q/P P/P Q/P P/P Q/P P/P Q/P P/P

+600 0.31 64 0.35 71 0.77 91 0.75 99 0.95 97

+2200 0.13 55 0.62 76 0.84 66 0.85 91 0.10 72

+800 0.07 13 0.63 62 0.05 75 0.05 66 0.90 68

+1600 0.39 67 0.69 80 0.82 61 0.91 54 0.92 96

+800 0.10 63 0.74 97 0.88 87 0.82 98 0.94 90

-730 0.09 64 0.10 52 0.83 58 0.90 54 0.10 79

를 적용하였으며 각 곡선구간별로 2m 구간의

값을 에 나타내었다 해석결과에

RMS Table 2, 3 .

대한 허용기준은 국내에서 적용하고 있는 탈선계 수 0.8, 윤중감소율 80%에 대한 허용기준치를 적 용하였고 그 이상을 넘어간 경우에는 표시를 하, 였다.⁽⁴⁾

또한 도출된 해석결과의 신뢰성을 검증하고자 또 다른 대표적인 철도차량 전용 상용 소프트웨 어인 VAMPIRE로 해석된 참고문헌⁽⁵⁾의 해석결과 와 동대구 고모 상 하행 구간에서의 현 새마을호- · 주행속도의 10% 속도향상에 따른 해석을 기준으 로 비교하였다 비교 결과 탈선안전도 평가 지수. , 인 탈선계수와 윤중감소율의 해석결과 값이 유사 한 것으로 확인되었다.

동대구 남성현 상 하행 구간 내에서 속도향상에- · 따라 탈선계수 및 윤중감소율이 증가하였다 동. 대구 고모 하행구간 및 고모 경산 하행구간에→ → 서 탈선계수는 기존 주행속도 대비 약 15% 속도 향상시부터 탈선계수 한도치를 초과하였고 윤중, 감소율은 약 10% 부터 한도치를 초과하였다 경. 산 삼성 하행구간에서 탈선계수는 기존 주행속→ 도 대비 약 15% 속도 향상시부터 탈선계수 한도 치를 초과하였고 윤중감소율은 약, 5% 부터 한도 치를 초과하였다 삼성 남성현 하행구간에서 탈. → 선계수는 기존 주행속도 대비 약 20% 속도향상 시 부터 탈선계수 한도치를 초과하였고 윤중감, 소율은 약 10% 부터 한도치를 초과하였다.

동대구 고모 상행구간에서 탈선계수는 기존← 주행속도 대비 약 20% 속도향상시부터 탈선계수 한도치를 초과하였고 윤중감소율은 약, 10% 부터 한도치를 초과하였다. 고모 경산 상행구간에서← 탈선계수는 기존 주행속도 대비 약 10% 속도향 상시부터 탈선계수 한도치를 초과하였고 윤중감, 소율은 약 10% 부터 한도치를 초과하였다 경산. 삼성 상행구간에서 탈선계수는 기존 주행속도

←

대비 약 15% 속도향상시부터 탈선계수 한도치를 초과하였고 윤중감소율은 약, 10%부터 한도치를 초과하였다. 삼성 남성현 하행구간에서 탈선계→ 수 및 윤중감소율는 기존주행속도 대비 약 10%

속도향상시부터 탈선계수 및 윤중감소율 한도치 를 초과하였다 이와 같이 동대구 남성현 상 하행. - · 구간내에서 구간별로 탈선안전도 평가량이 다른 이유는 궤도 틀림에 의한 불규칙도에 의한 현상 으로 판단된다.

5. 결 론

본 연구에서는 탈선의 위험도가 높은 곡선부를 통과하는 열차의 최대운행가능속도 향상을 도모 하기 위하여 기존 선로조건인 동대구 남성현 상- · 하행 구간에서의 곡선부 구간별 통과 시 탈선 안 전도 해석을 수행하였다.

본 연구를 통하여 다음과 같은 결과를 얻었다.

새마을호 열차는 기존 주행속도에서의 동대구- 남성현 상 하행 구간은 해석결과상 안전한 것으· 로 판단된다.

삼성 남성현 구간을 제외한- 3개 구간에서는 기 존 주행속도 대비 약 10% 속도 향상 시 윤중감 소율이 허용기준을 초과하고 있으나 전반적으로 안전한 것으로 판단되며 또한 삼성 남성현 구간, , - 의 경우 하행 구간에서는 기존 주행속도 대비 약 속도 향상시 상행 구간에서는 기존 주행속

15% ,

도 대비 약 5% 속도 향상시 윤중감소율이 허용 기준을 초과하고 있으나 전반적으로 안전한 것으 로 판단된다.

해석결과상 동대구 남성현 상 하행 구간 내에서- · 는 곡선반경별 구간이외의 직선구간에서 탈선계 수 및 윤중감소율이 크게 나타나는 결과값을 확 인할 수 있는데 이는 해당하는 부분에서의 궤도 틀림 영향으로 판단되며 이에 대한 연구가 필요 할 것으로 판단된다.

또한 기존선 구간에서의 속도향상 방안을 연, 구하는데 있어 전산해석과 현장실차시험의 비교 연구는 필요하므로 이에 대한 추가 연구도 필요 할 것으로 판단된다.

참고문헌

(1) Ham, Y. S. and Hur, H. M., 2003, "Evaluation of Running Safety for Korean High Speed Railway Vehicle," Symposium Autumn of the Korean Society for Railway, pp. 316~321.

(2) VI grade, 2008, ADAMS/Rail 2005 R2. 11.0 Documentation.

(3) Eom, B. G. and Lee, H. S., 2010, "Assessment of Running Safety of Railway Vehicles using Multibody Dynamics," International Journal of Precision Engineering and Manufacturing, Vol.

11, No. 2, pp. 315~320.

(4) Kim, Y. W. and Lee, H. S., 2009, An Analysis of Running Safety for Railway Vehicle depending on Actual Track Conditions, Journal of the Korean Society for Railway, Vol. 12, No. 6, pp.

983~988.

(5) Hong, Y. K. and etc., 1996, A Study on the Speed up of High Speed Train on Taegoo-Pusan conventional Line, Korea Railroad Research Institute, Final Report

(6) Kim, Y. W. and Lee, H. S., 2007, A Railway Safety Proposal with Full System Commissioning, Journal of the Korean Society for Railway, Vol.

10, No. 2, pp. 34~38.

(7) Park, K. S. and Lee, H. S., 2007, A Study on the Assessment of Running Safety of Railway Vehicle passing through Curve, Journal of the Korean Society for Railway, Vol. 10, No. 5, pp.

492~498.

(8) Hwang, J. T. and Lee, H. S., 2007, A study on the parameters to enhance derailment safety, Journal of the Korean Society for Railway, Vol.

10, No. 5, pp. 626~631.

(9) Park, K. S., Lee, I. S. and Lee, H. S., 2007, A Safety Assessment and Vibration Characteristics of Railway Vehicle Passing Curves, Journal of the Korean Society for Noise and Vibration Engineering, Vol. 17, No. 10, pp. 993~1001.

(10) Lee, H. S., 2007, A Study on the Wear Characteristics of R/S Passing through Curves, Journal of the Korean Society for Railway, Vol.

10, No. 6, pp. 772~778.

(11) Lee, S. I. and Lee, H. S., 2008, A Running Safety Assessment for Curved Section for a Railway Vehicle, Journal of the Korean Society for Noise and Vibration Engineering, Vol. 18, No. 12, pp. 1301~1309.
