• 검색 결과가 없습니다.

Growth and Optical Properties of ZnTe Thin Films Formed by Using Pulsed Laser Deposition

N/A
N/A
Protected

Academic year: 2021

Share "Growth and Optical Properties of ZnTe Thin Films Formed by Using Pulsed Laser Deposition"

Copied!
6
0
0

로드 중.... (전체 텍스트 보기)

전체 글

(1)

Growth and Optical Properties of ZnTe Thin Films Formed by Using Pulsed Laser Deposition

Chang-Sun Yoon · Seung-Jae Nam

Department of Physics, Kunsan National University, Kunsan 573-701, Korea (Received 17 April 2014 : revised 30 April 2014 : accepted 30 April 2014)

ZnTe thin films were grown on glass substrates at various substrate temperatures ranging from 26

C to 300

C by using pulsed laser deposition. The effects of the substrate temperature on the structural and optical properties and on the surface morphology of the ZnTe thin films were investigated. X-ray diffraction and scanning electron microscope analysis showed that the ZnTe films grown at substrate temperatures above 260

C revealed good crystalline quality that was characterized by a preferred (111) orientation with polycrystalline behavior. The optical energy gap of the ZnTe films, measured at room temperature, increased with increasing substrate temperature from 26

C to 300

C and approached the bulk value of 2.26 eV. The photoluminescence spectra of the ZnTe films exhibited a sharp band-edge emission near the absorption edge without a deep- level emission peak. Particularly, the Raman spectra showed the four multiphonon modes of the longitudinal optical (LO) phonon at room temperature, which indicates good crystalline quality.

PACS numbers: 78.20.Ci, 78.66.Hf, 78.30.Fs

Keywords: ZnTe thin films, Pulsed laser deposition, X-ray diffraction, Optical absorption, Raman scattering

3 n

Ç­ Ž7 _T $ [ ” Ö «Y c l; c 8 ý” X ¢ ZnTe U c lT c l8 ý V R ËX ê sÊ Ý ° Ë Ñ] K ¡X ì Ä — ¤V R Ë

*

× <‡ ç ¡` 9 ·  ‘ žŠ û B<

ç

H í ß –@ /† < Ɠ § Ó ü t o † < Æõ , ç  H í ß – 573-701

(2014¸   4 Z 4 17{ 9  ~ à Î6 £ §, 2014¸   4 Z 4 30{ 9  à º& ñ ‘ : r ~ à Î6 £ §, 2014¸   4 Z 4 30{ 9  > F  S X ‰& ñ )

` O

Û ¼Y Us $  7 £ x ‚ Ã Ì (pulsed laser deposition)Z O \  _ K   © œ“ : r \ " f 300

C  t  l ó ø Í“ : r • ¸\  ¦    or v

€

 " f Ä »o l ó ø Í\  ZnTe ~ à Ì} Œ •`  ¦ $ í  © œr (   . l ó ø Í“ : r • ¸_     o\    É r ZnTe ~ à Ì} Œ •_  ½ ¨› ¸& h , F g † < Æ& h  : £ ¤

$ í

õ  ³ ð€  + þ AI \  p u   H % ò † ¾ Ó`  ¦ ^ ‰> & h Ü ¼– Ð › ¸  % i  . X-‚   r] X õ  Å Ò „   ‰ & ³p  â ì  r$ 3 `  ¦ : Ÿ x # Œ 260

C s  © œ_  l ó ø Í“ : r • ¸\ " f $ í  © œ  ) a ZnTe ~ à Ì} Œ •s  (111)~ ½ ӆ ¾ ÓÜ ¼– Ð Ä º‚  C † ¾ Ó`  ¦   H € ª œ| 9 _     & ñ ½ ¨

›

¸\  ¦ t “ ¦ e ”   H  כ `  ¦ ˜ Ð# ŒÅ Ò% 3  .  © œ“ : r \ " f 8 £ ¤& ñ ô  Ç ZnTe ~ à Ì} Œ •_  \  -t ç ß –   (energy gap)“ É r 26

C

\

" f 300

C  t  l ó ø Í“ : r • ¸   † < Ê\     7 £ x  % i Ü ¼ 9 ZnTe   & ñ _  \  -t ç ß –   (2.26 eV) \    H] X  ô

 Ç ° ú כ`  ¦   Í Ç x . ZnTe ~ à Ì} Œ •_  µ 1 Ï F g Û ¼& 7 ˜à Ô! 3 “ É r   † < Ê\  _ ô  Ç µ 1 Ï F g  ½ ™× ¼  H › ' a8 £ ¤ ÷ &t  · ú §€ Œ ¤“ ¦ y Œ • r « Ñ _

 \  -t ç ß –  \   © œ{ © œ   H  ½ ™× ¼= å Q µ 1 Ï F g (band-edge emission) ë ß – Ì º§  s    Í Ç x . : £ ¤ y   © œ“ : r \ " f 8 £ ¤

&

ñ ô  Ç ZnTe ~ à Ì} Œ •_  Raman Û ¼& 7 ˜à Ô! 3 “ É r € ª œ| 9 _    & ñ ~ à Ì} Œ •\ " f      H LO Ÿ í 7 H (longitudinal optical phonon) \  @ /ô  Ç 4> h_   ×  æ Ÿ í 7 H (multiphonon) — ¸× ¼\  ¦ ˜ Ð# ŒÅ Ò% 3  .

PACS numbers: 78.20.Ci, 78.66.Hf, 78.30.Fs

Keywords: ZnTe ~ à Ì} Œ •, ` O Û ¼Y Us $ 7 £ x ‚ à Ì, X-‚    r] X , F gf  ¨ à º,  ë ß –í ß –ê ø Í

E-mail: [email protected] 512

This is an Open Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License

(http://creativecommons.org/licenses/by-nc/3.0) which permits unrestricted non-commercial use, distribution, and reproduction in any

medium, provided the original work is properly cited.

(2)

Growth and Optical Properties of ZnTe Thin Films Formed by· · · – Chang-Sun Yoon

et al. 513

I. " e  ] Ø

II-VI  o½ + ËÓ ü t \  5 Å q ô  Ç ZnTe  H f ” ] X „  s + þ A ì ø ͕ ¸^ ‰s  9,



© œ“ : r \ " f 2.26 eV_  \  -t ç ß –   (energy gap)`  ¦ t “ ¦ e ”

l  M :ë  H \  œ í2 Ÿ ¤Ò  o LED (light emitting diode)\  6 £ x6   x ÷ &



 H Ä »6   x ô  Ç Ó ü t| 9 s   [1,2]. ¢ ¸ô  Ç ZnTe  H I € ª œ„  t ü < _ …  K

‰Ø ÔÞ Ô (terahertz)  Ž Ø  ¦ l \  6 £ x6   x| ¨ c à º e ” l  M :ë  H \  ´ ú §“ É r

ƒ

 ½ ¨ ”  ' Ÿ ÷ &“ ¦ e ”   [3–6]. F g„  ™ è \  ´ òÖ  ¦& h Ü ¼– Ð 6 £ x 6



x ÷ &l  0 AK " f  H €  & h s  ß ¼“ ¦ ¿ ºa  · û ª“ É r ZnTe   & ñ s

€ 9

כ ¹ô  ÇX < Õ ª Qô  Ç   & ñ `  ¦ % 3 l ê ø Í ~ 1 t  · ú § .   " f l ó ø Í 0

A\  f ” ] X  € ª œ| 9 _    & ñ $ í `  ¦ ”    H €  & h _  ZnTe ~ à Ì} Œ •`  ¦

$ í

 © œr v   H ƒ  ½ ¨ s À Ò# Qt “ ¦ e ”  . þ j   H \  ZnTe ~ à Ì} Œ •

`

 ¦ $ í  © œr v l  0 A # Œ Ä »l F K5 Å q l  © œ \ x „ à Ìr  (metalor- ganic vapour phase epitaxy; MOVPE) [7–9], ì  r  ‚   \ x

„ Ã

Ìr  (molecular beam epitaxy; MBE) [10,11], hot-wall \  x

„ à Ìr  [12], ”  / B N7 £ x ‚ Ã Ì (vacuum evaporation deposition) [13–16], ` O Û ¼Y Us $  7 £ x ‚ Ã Ì (pulsed laser deposition; PLD) [17–19] 1 p x _  ~ ½ ÓZ O s   6   x ÷ &% 3  .

PLD Z O “ É r   É r ~ ½ ÓZ O \  q  # Œ  o½ + ËÓ ü t ~ à Ì} Œ •`  ¦ $ í  © œr  v

  H X < Y > t  s & h `  ¦ t “ ¦ e ”  . PLD Z O “ É r ~ à Ì} Œ •_

$ í

ì  r`  ¦ › ¸] X  l  6   x s  “ ¦ # Œ Q > h_   ¿ (target) Ó ü t

| 9

`  ¦ ƒ  5 Å q& h Ü ¼– Ð 7 £ x µ 1 Ïr &  € ª œ| 9 _  s 7 á x] X ½ + Ë ~ à Ì} Œ •`  ¦ ] j



Œ

•½ + É Ã º e ” • ¸2 Ÿ ¤ K ï  r  . Õ ªo “ ¦ Y Us $  c ” \  _ K   ¿ Ü

¼– РÒ'  7 £ x µ 1 Ï  ) a Ó ü t| 9 _   Ö ¸ µ 1 Ïô  Ç $ í | 9 – Ð “   # Œ ± ú “ É r “ : r

•

¸\ " f l ó ø Í  © œ\  € ª œ| 9 _  ~ à Ì} Œ •`  ¦ $ í  © œr ~  ´ à º e ”   [20].

s

 Qô  Ç s Ä »– Ð II-VI7 á ¤  o½ + ËÓ ü t ì ø ͕ ¸^ ‰ ~ à Ì} Œ •`  ¦ $ í  © œr ~  ´ M

: PLD Z O `  ¦  6   x   H 1 l x“  s  ÷ &“ ¦ e ”  . þ j   H \  360 C

\

" f 440 C  s _  Z  }“ É r l ó ø Í“ : r • ¸\ " f MOVPE [7–9]ü <

MBE [10, 11] Z O  1 p x`  ¦ : Ÿ x # Œ $ í  © œ  ) a ZnTe   & ñ ~ à Ì} Œ •\ 

@

/ô  Ç ƒ  ½ ¨ s À Ò# Q”     e ”  . € ª œ| 9 _    & ñ $ í `  ¦ ”   ZnTe ~ à Ì} Œ •_  $ “ : r$ í  © œ“ É r # Œ Q F g„  ™ è  ] j Œ •\  e ” # Q" f

×

 æ כ ¹ô  Ç כ ¹™ ès  . PLD Z O _  s & h `  ¦ s 6   x # Œ ± ú “ É r l ó ø Í

“

: r • ¸\ " f ZnTe ~ à Ì} Œ •$ í  © œõ  Õ ª : £ ¤$ í \  @ /ô  Ç ƒ  ½ ¨ s À Ò

#

Qt “ ¦ e ” Ü ¼   f ”  p f  ¨ ô  Ç z  ´& ñ s  .

s

  7 Hë  H \ " f  H PLD ~ ½ ÓZ O Ü ¼– Ð  © œ“ : r \ " f 300 C  t  Ä

»o l ó ø Í\  ZnTe ~ à Ì} Œ •`  ¦ $ í  © œr v “ ¦, l ó ø Í“ : r • ¸_     o

\

   É r ZnTe ~ à Ì} Œ •_  X-‚    r] X , ³ ð€  + þ AI , F gf  ¨ à º, F g µ 1 Ï F

g,  ë ß – : £ ¤$ í 1 p x`  ¦ ^ ‰> & h Ü ¼– Ð › ¸  % i  . Õ ªo “ ¦ s  [

þ

t 8 £ ¤& ñ   õ [ þ t – РÒ'  l ó ø Í“ : r • ¸    o\     ~ à Ì} Œ •_  ½ ¨

›

¸& h , F g † < Æ& h  : £ ¤$ í õ  ³ ð€  ½ ¨› ¸\  ¦ ì  r$ 3  # Œ   & ñ $ í s  a % ~

“

É r ZnTe ~ à Ì} Œ •_  $ í  © œ› ¸| `  ¦ › ¸  % i  .

II. ÷ m Ç ] M ö

ZnTe ~ à Ì} Œ •`  ¦ KrF " l or  Q Y Us $  (excimer laser; λ = 248 nm)\  ¦  6   x # Œ PLD ~ ½ ÓZ O \  _ K  Ä »o l ó ø Í 0 A\  $ í



© œr (   . Ä »o l ó ø Í“ É r ß ¼2 Ÿ § í ß – 6   xÓ  o\  24r ç ß – { Œ ™ç  H Ê ê,   [

j— : r, B jò ø Í`  ¦ õ  \ ò ø Í`  ¦ í  H " f– Ð 60 C \ " f y Œ •y Œ • 15ì  r ç ß – œ í 6

£

§  [ j' ‘ `  ¦ # Œ 7 £ x À Óà º– Ð '  ½ ¨# Q  6   x % i  . PLD 7 £ x

‚ Ã

Ì r Û ¼% 7 ›_  œ íl  ”  / B N • ¸  H ' ˜ Ð* 3 á Ô\  ¦ s 6   x # Œ ∼ 10 −6 Torr\  ¦ Ä »t  % i  . “ ¦í  H • ¸ (99.995 %)_  ZnTe ì  r ´ ú ˜`  ¦ · ú š

‚ Ã

Ì # Œ ë ß –Ž  H " é ¶+ þ A : \ ša Å @ (pallet)`  ¦ ZnTe  ¿ (target)Ü ¼

–

Ð  6   x % i  . — ¸Ž  H z  ´+ « >\ " f ~ à Ì} Œ • $ í  © œ r  Y Us $ _  [

jl  (fluence)  H 1.5 J/cm 2 – Ð › ¸] X  # Œ s 6   x % i  . 7 £ x

‚ Ã

ÌÖ  ¦`  ¦ › ¸] X  l 0 Aô  Ç repetition rate  H 10 Hz – Ð % i Ü ¼ 9 ~ à Ì} Œ •_  ¨ î ç  H 7 £ x ‚ à ÌÖ  ¦“ É r €  • 1 µm/hs % 3  . ZnTe  ¿ õ

 l ó ø Íf . Ë  8_   o   H 4.5 cm – Ð Ä »t  % i Ü ¼ 9,  ¿ `  ¦



r„   0 p x ô  Ç f . Ë  8\   ҂ Ã Ì # Œ  ¿ ³ ð€  s  ç  H{ 9  >  7 £ x µ

1 Ï÷ &• ¸2 Ÿ ¤ “ ¦ ¢ ¸ô  Ç Â Òì  r& h  õ \ P `  ¦ ~ ½ Ót  • ¸2 Ÿ ¤ % i  .

 ¿ f . Ë  8_   r„  5 Å q • ¸  H 6 rev/min – Ð % i  .  ¿ _  ³ ð

€

 “ É r Y Us $  c ” _  ~ ½ ӆ ¾ Ó\  45 l Ö  ¦ # Q4 R e ”  . ZnTe ~ à Ì} Œ •

“ É

r  © œ“ : r \ " f 300 C  t  l ó ø Í_  “ : r • ¸\  ¦    or v €  " f $ í



© œ÷ &% 3 Ü ¼ 9, : £ ¤$ í 8 £ ¤& ñ \   6   x ) a ~ à Ì} Œ •_  ¿ ºa   H €  • 450 nm s  .

l

ó ø Í_  \ P 6   x y '  (heater)_  „  " é ¶/ B N/ å L  © œu   H PID (Proportional Integral Derivative) ] j# Q l 0 p x`  ¦ ° ú   H & ñ x 9

ô  Ç “ : r • ¸] j# Ql  (temperature controller)\  ¦  6   x % i “ ¦,

&

ñ „  À Ó ] j# Q\  ¦ 0 AK  SCR (silicon-controlled rectifier) „

§

4 ] j# Ql \  ¦  6   x % i  . Õ ªo “ ¦ “ §& ñ  ) a K-type \ P „  @ /

\

 ¦  6   x # Œ y ' _  “ : r • ¸\  ¦ ] j# Q % i  . y ' \ " f µ 1 ÏÒ q t

÷

&  H \ P ’ < Hz  ´`  ¦ þ j™ è o l  0 AK  y '   H [ j b ”  ] X ƒ  ^ ‰

\

 ¦  6   x % i “ ¦, \ P „  • ¸$ í s  a % ~“ É r “  ´ o u ` …s Û ¼à Ô\  ¦ s 6   x

# Œ l ó ø Í`  ¦ f ” ] X  y ' \   ҂ Ã Ì % i  . “ §& ñ  ) a & h ü @‚   “ : r

•

¸> \  ¦ s 6   x # Œ S X ‰ “  ô  Ç y ' _  “ : r • ¸ü < l ó ø Í_  “ : r • ¸ ¼ #

  H €  • 3• ¸ p ë ß –s % 3 Ü ¼ 9, z  ´+ « >\ " f l ó ø Í_  “ : r • ¸  H s

¼

#  \  ¦ “ ¦ 9 % i  .

#

Œ Q l ó ø Í“ : r • ¸\     $ í  © œ  ) a ~ à Ì} Œ •_  ½ ¨› ¸& h  : £ ¤$ í “ É r

“

¦ì  r K 0 p x X-‚    r] X  (high resolution x-ray diffraction;

HRXRD) \  _ K  ì  r$ 3 ÷ &% 3  . Õ ªo “ ¦ FESEM (field emission scanning electron microscope)`  ¦ : Ÿ x K  ~ à Ì} Œ •_  ³ ð

€

  : £ ¤$ í `  ¦ › ¸  % i  . ì  rF g F g • ¸>  (UV-VIS-NIR spec- trophotometer, Hitachi U-3501)\  ¦ s 6   x # Œ  © œ“ : r \ " f ~ Ã Ì }

Œ

•_  f  ¨ à ºÛ ¼& 7 ˜à Ô! 3 `  ¦ 400 ∼ 800 nm _   © œ% ò % i \ " f 8 £ ¤

&

ñ # Œ f  ¨ à º: £ ¤$ í `  ¦ › ¸  % i  . F g µ 1 Ï F g (photolumines- cence; PL) Û ¼& 7 ˜à Ô! 3 “ É r Ar-ion Y Us $  (λ = 488 nm)\  ¦

#

Œl  F g " é ¶ Ü ¼– Ð s 6   x # Œ  © œ“ : r \ " f 8 £ ¤& ñ % i  .  ë ß – Û ¼

&

7 ˜à Ô! 3  (Raman spectrum)“ É r  s ß ¼– Ð  ë ß –r Û ¼% 7 ›`  ¦ s

(3)

Fig. 1. X-ray diffraction patterns of ZnTe films grown at various substrate temperatures: (a) 26, (b) 90, (c) 220, (d) 240, (e) 260, (f) 280 and (g) 300 C.

6

x # Œ  © œ“ : r \ " f 8 £ ¤& ñ % i  . # Œl  F g " é ¶ Ü ¼– Ѝ  H r « Ñ_  \ 



-t ç ß –   ˜ Ð   H 2.33 eV (532 nm) _  “ ¦^ ‰ Y Us $  c ” `  ¦



6   x % i  .

III. + s ÇÊ Ý õ m Í À X Ø8 ý

l

ó ø Í_  “ : r • ¸\  ¦  © œ“ : r (26 C) \ " f 300 C  t     or  v

€  " f ZnTe ~ à Ì} Œ •`  ¦ $ í  © œr (   . Fig. 1“ É r l ó ø Í_  “ : r • ¸

 y Œ •y Œ • (a) 26, (b) 90, (c) 220, (d) 240, (e) 260, (f) 280, (g) 300 C{ 9  M : XRD Á º] (s  . — ¸Ž  H ZnTe ~ à Ì} Œ •“ É r $ 3

ƒ

 F g (zincblend) ½ ¨› ¸\  ¦ t “ ¦ e ” Ü ¼ 9 ¨ î ç  H     © œÃ º_

° ú

כ“ É r a = 6.1040 ˚ A s  . s  ° ú כ“ É r ZnTe   & ñ _      © œÃ º

° ú

כõ   _  { 9 u ô  Ç .

Õ

ªa Ë >\    è ß –  ü < ° ú  s  XRD Á º] (  H (111), (200), (220), (311)€  \   © œ{ © œ   H  r] X  x ß ¼\  ¦ ˜ Ð# ŒÅ ғ ¦ e ”  .

l

ó ø Í“ : r • ¸ 220 C s  © œ{ 9  M : ZnTe ~ à Ì} Œ •“ É r 2Θ  25.25

\

 0 Au ô  Ç (111) ~ ½ ӆ ¾ ÓÜ ¼– Ð Ì º§  >  Ä º‚  C † ¾ Ó (prefer- ential orientation)`  ¦ “ ¦ e ” “ ¦, l ó ø Í“ : r • ¸ 300 C  t  (111)€  _   r] X [ jl   © œ@ /& h Ü ¼– Ð 7 £ x  “ ¦ e ”  . l ó ø Í

“

: r • ¸ €  • 100 C s  © œ\ " f   & ñ ~ à Ì} Œ •`  ¦   Í Ç x“ ¦, l ó ø Í

“

: r • ¸  © œ“ : r \ " f 90 C  t  ~ à Ì} Œ •“ É r  r] X  x ß ¼_  ; Ÿ ¤ s

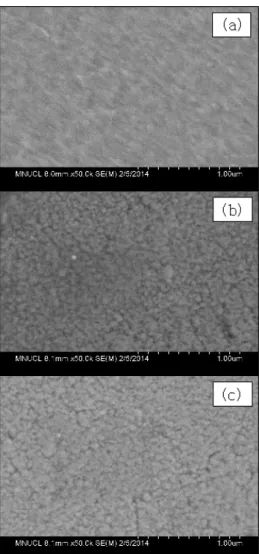

Fig. 2. FESEM images of ZnTe films grown at different substrate temperatures: (a) 90, (b) 260 and (c) 300 C.

V ,

“ É r q & ñ | 9  (amorphous) + þ AI \  ¦ ˜ Ð# ŒÅ Ò% 3  . (111)€   _

  r] X x ß ¼_  þ j@ /ì ø Í; Ÿ ¤ u  (full-width half maximum;

FWHM)  H l ó ø Í“ : r • ¸ 26 C{ 9 M : 0.533 – РÒ'  300 C { 9

M : 0.213 – Ð y Œ ™™ è % i  . : £ ¤ y  260 C ü < 300 C  s  _

 FWHM“ É r ¨ î ç  H 0.21 – Ð" f \ Vo ô  Ç  r] X x ß ¼\  ¦ ˜ Ð# ŒÅ Ò

%

3  . s  Qô  Ç : £ ¤$ í “ É r l ó ø Í“ : r • ¸ 7 £ x  €  " f ~ à Ì} Œ • ? /_

 

   † < Ês  y Œ ™™ è “ ¦   & ñ w n _  ß ¼l  7 £ x  l  M :ë  H“

 כ

Ü ¼– Ð ^  ¦ à º e ”  . s ü < ° ú  s  l ó ø Í“ : r • ¸   & ñ ~ à Ì} Œ •`  ¦ $ í



© œ r v   H X <  H % ò † ¾ Ó`  ¦ z • 2 ;   H  כ `  ¦ · ú ˜ à º e ”  . þ j   H

\

 MOVPE [7–9]ü < MBE [10, 11]Z O Ü ¼– Ð $ í  © œr †   € ª œ| 9  _

   & ñ $ í `  ¦ ”   ZnTe   & ñ ~ à Ì} Œ •\  @ /ô  Ç ƒ  ½ ¨ s À Ò# Q

&

’  . Õ ª Q  s  ~ ½ ÓZ O \  _ ô  Ç ~ à Ì} Œ • $ í  © œ“ : r • ¸  H y Œ •y Œ • 320

∼ 440 C ü < 360 ∼ 420 C – Ð" f Z  }“ É r “ : r • ¸\ " f s À Ò# Q& ’



.   " f PLDZ O s  s [ þ t ~ ½ ÓZ O ˜ Ð   8 ± ú “ É r l ó ø Í“ : r • ¸\ 

"

f ZnTe   & ñ ~ à Ì} Œ •`  ¦ $ í  © œr ~  ´ à º e ”    H  כ `  ¦ S X ‰ “  ½ + É Ã º e ”

 .

(4)

Growth and Optical Properties of ZnTe Thin Films Formed by· · · – Chang-Sun Yoon

et al. 515

Fig. 3. Plots of (αhν) 2 versus photon energy (eV) of ZnTe films grown at various substrate temperatures: (a) 26, (b) 220, (c) 260 and (d) 300 C .

l

ó ø Í_  “ : r • ¸   o\    É r ZnTe ~ à Ì} Œ •_  ³ ð€  + þ AI \  ¦ FE- SEM % ò  © œ`  ¦ : Ÿ x K  › ¸  % i  . Fig. 2  H l ó ø Í“ : r • ¸ y Œ •y Œ • (a) 90 C, (b) 260 C, (c) 300 C “   ~ à Ì} Œ •_  SEM % ò  © œs



. l ó ø Í“ : r • ¸ 90 C \ " f + þ A$ í  ) a ZnTe ~ à Ì} Œ •“ É r ç  H| 9 ô  Ç

³

ð€  `  ¦ ˜ Ð# ŒÅ ғ ¦ e ” Ü ¼ 9, 90 C s  _  l ó ø Í“ : r • ¸\ " f $ í



© œr †   ~ à Ì} Œ •_  ³ ð€  • ¸ q 5 p w ô  Ç : £ ¤$ í `  ¦   Í Ç x . l ó ø Í“ : r

•

¸ 260 C{ 9  M : ³ ð€  + þ AI   H ¨ î ç  H 30 nm \ " f 60 nm_  ß

¼l _  · ú ˜Ì q ts  (grain)\  ¦ Ÿ í† < Ê   H ½ ¨› ¸\  ¦ ˜ Ð# ŒÅ ғ ¦ e ”  Ü

¼ 9,  Òì  r& h Ü ¼– Ð 100 nm˜ Ð   8  H · ú ˜Ì q ts • ¸ Ÿ í† < Ê “ ¦ e ”

 . l ó ø Í“ : r • ¸ 300 C“   ~ à Ì} Œ •_  ³ ð€  “ É r l ó ø Í“ : r • ¸

260 C“   ³ ð€  õ  q 5 p w    Òì  r& h Ü ¼– Ð · ú ˜Ì q ts [ þ t s  €  •ç ß –

™

è   ) a + þ AI \  ¦ ˜ Ð# ŒÅ ғ ¦ e ”  . X-‚    r] X \ " f 260 C \ 

"

f 300 C  t _  l ó ø Í“ : r • ¸% ò % i \ " f $ í  © œ  ) a ZnTe ~ à Ì} Œ • s

  © œ a % ~“ É r   & ñ $ í `  ¦ ˜ Ð# ŒÅ Ò% 3   H X < SEM % ò  © œ`  ¦ : Ÿ x K

"

f• ¸ s ü < ° ú  “ É r ‰ & ³ © œ`  ¦ S X ‰ “  K  Šғ ¦ e ”  .

F

gf  ¨ à º Û ¼& 7 ˜à Ô! 3 `  ¦ 400 ∼ 800 nm _   © œ% ò % i \ " f 8 £ ¤

&

ñ # Œ f  ¨ à º: £ ¤$ í `  ¦ › ¸  % i  . f ” ] X „  s + þ A ì ø ͕ ¸^ ‰\ " f F

g  \  -t  (photon energy; hν)\  @ /ô  Ç f  ¨ à º> à º (α)_

› '

a > d ” “ É r  6 £ § õ  ° ú    [21].

(αhν) 2 = A(hν − E g ) (1)

Table 1. Energy gap (E g ), PL peak and nLO phonon modes at different substrate temperatures (T s ).

T

s

E

g

PL peak nLO phonon modes (cm

−1

) (

C) (eV) (nm) 1LO 2LO 3LO 4LO

220 2.20 565 207 415 622 826 260 2.22 560 205 411 614 820 300 2.23 557 205 411 615 821

#

Œl " f A  H : £ ¤$ í B > h  à ºs  9, E g   H \  -t ç ß –  s  .

Fig. 3“ É r l ó ø Í“ : r • ¸ (a) 26 C, (b) 220 C, (c) 260 C, (d) 300 C{ 9  M : ZnTe~ à Ì} Œ •_  F g  \  -t  (hν)\  @ /ô  Ç (αhν) 2 _  › ' a > \  ¦    · p  כ s  . Õ ªa Ë >\     · p  ü <

° ú

 s  ü @¶ ú šZ O \  _ K  ½ ¨ô  Ç \  -t ç ß –  “ É r y Œ •y Œ • 2.09 eV, 2.20 eV, 2.22 eV, 2.23 eV – Ð Å Ò# Q& ’ Ü ¼ 9, l ó ø Í“ : r • ¸ 7 £ x

† < Ê\     \  -t ç ß –  s  › ¸F Km ”  7 £ x  “ ¦ e ”    H  כ

`

 ¦ · ú ˜ à º e ”  . s  Qô  Ç  ⠆ ¾ ӓ É r l ó ø Í“ : r • ¸ 7 £ x † < Ê\ 



 ~ à Ì} Œ •_    & ñ w n  ß ¼l  7 £ x  “ ¦ ~ à Ì} Œ •_    & ñ | 9 s  † ¾ Ó



© œ÷ &% 3 l  M :ë  H“    כ Ü ¼– Ð Ò q ty Œ •  ) a  . l ó ø Í“ : r • ¸ 220 C, 260 C, 300 C{ 9  M : \  -t ç ß –  `  ¦ Table 1 \  ³ ðr  % i



. Fig. 2\     · p  ü < ° ú  s  260 C ü < 300 C _  l ó ø Í“ : r

•

¸\ " f · ú ˜Ì q ts   © œ ß ¼>  + þ A$ í ÷ &# Q e ” Ü ¼ 9, s  l ó ø Í“ : r

•

¸ % ò % i \ " f \  -t ç ß –  “ É r  © œ“ : r \ " f ZnTe é ß –  & ñ _  \ 



-t ç ß –   2,26 eVü < q “ § % i `  ¦ M : B Ä º   H] X ô  Ç ° ú כ`  ¦  t

“ ¦ e ”  . { 9 ì ø Í& h Ü ¼– Ð ì ø ͕ ¸^ ‰ ~ à Ì} Œ •_  \  -t ç ß –  “ É r $ í



© œ~ ½ ÓZ O , l ó ø Í“ : r • ¸, ~ à Ì} Œ •_  ¿ ºa  1 p x \  _ K   Ø Ô>  Å Ò# Q”



. þ j   H \  µ 1 ϳ ð  ) a PLD Z O Ü ¼– Ð Ä »o l ó ø Í\  $ í  © œ  ) a ZnTe

~ Ã

Ì} Œ •_  \  -t ç ß –  “ É r ZnTe é ß –  & ñ _  \  -t ç ß –   (2,26 eV) \  q  # Œ  © œ{ © œô  Ç s \  ¦ ˜ Ð# ŒÅ ғ ¦ e ”  . Ghosh 1 p x [19]“ É r l ó ø Í“ : r • ¸ 27 C ü < 500 C{ 9  M : \  -t ç ß –  s  y

Œ

•y Œ • 2.32 eVü < 2.38 eVe ” `  ¦ ˜ Г ¦ô  Ç   e ”  .

PL Û ¼& 7 ˜à Ô! 3 “ É r — ¸¿ º  © œ“ : r \ " f 500 ∼ 800 nm  © œ

% ò

% i \ " f 8 £ ¤& ñ ÷ &% 3  . Fig. 4  H l ó ø Í“ : r • ¸ (a) 220 C, (b) 240 C, (c) 260 C, (d) 280 C, (e) 300 C{ 9  M :

$ í

 © œr †   ZnTe ~ à Ì} Œ •\  @ /ô  Ç PL Û ¼& 7 ˜à Ô! 3 s  . PL 8 £ ¤

&

ñ õ & ñ \ " f ZnTe ~ à Ì} Œ •“ É r — ¸¿ º œ í2 Ÿ ¤Ò  o µ 1 Ï F g`  ¦   Í Ç x .

Fig. 4 \ " f ˜ Ð# Œï  r  ü < ° ú  s  l ó ø Í“ : r • ¸\     ZnTe ~ Ã Ì }

Œ

•_  PL x ß ¼  H y Œ •y Œ • 565 nm, 562 nm, 560 nm, 559 nm, 557 nm _  0 Au \ " f   z Œ ¤Ü ¼ 9, s [ þ t PL x ß ¼  H y Œ • r « Ñ _

 f  ¨ à º= å Q (absorption edge) Â Ò   H _   ½ ™× ¼= å Q µ 1 Ï F g (band- edge emission) \  l “   ) a  כ Ü ¼– Ð ^  ¦ à º e ”  . f  ¨ à ºÛ ¼& 7 ˜ à

Ô! 3 \ " f    · p  כ õ  ° ú  s  l ó ø Í“ : r • ¸ 7 £ x † < Ê\     ZnTe ~ à Ì} Œ •_  \  -t ç ß –  s  €  •ç ß –m ”  7 £ x    H  כ % ƒ! 3  f  ¨ Ã

º= å Q Â Ò   H \ " f ˜ Ð# Œï  r PL x ß ¼• ¸ l ó ø Í“ : r • ¸ 7 £ x † < Ê\ 



  €  •ç ß –m ”  é ß –  © œ A á ¤ Ü ¼– Ð s 1 l x “ ¦ e ”   H  כ `  ¦ · ú ˜ à º e ”



. Õ ªo “ ¦ l ó ø Í“ : r • ¸ 7 £ x † < Ê\     µ 1 Ï F g [ jl • ¸ 7 £ x

(5)

Fig. 4. PL spectra of ZnTe films grown at different sub- strate temperatures: (a) 220, (b) 240, (c) 260, (d) 280 and (e) 300 C.

“ ¦ e ” Ü ¼ 9 l ó ø Í“ : r • ¸ 260 C ü < 300 C  s _  PL x  ß

¼_  µ 1 Ï F g [ jl   H 220 C ˜ Ð  €  • 4C  s  © œ ß ¼>  Å Ò# Q& ’



. l ó ø Í“ : r • ¸ 220 C, 260 C, 300 C“   PL x ß ¼ ° ú כ[ þ t

`

 ¦ Table 1 \  ³ ðr  % i  .

Ghosh 1 p x [19] s  ˜ Г ¦ô  Ç Ä »o l ó ø Í\  $ í  © œ  ) a ZnTe ~ Ã Ì }

Œ

•_  PL Û ¼& 7 ˜à Ô! 3 \ " f DA „  s  (donor-acceptor transi- tion) \  l “   ) a 701 nm (1.77 eV) _  PL x ß ¼  H ‘ : r ƒ  ½ ¨

\

" f  H    t  · ú §€ Œ ¤ . Õ ªo “ ¦ Guo 1 p x [8] s  ˜ Г ¦ô  Ç [ j

s # Q (sapphire) l ó ø Í\  $ í  © œr †   ZnTe ~ à Ì} Œ •_  PL Û ¼

&

7 ˜à Ô! 3 \ " f f  ¨ à º= å Q Â Ò   H _  550 nm_  µ 1 Ï F g“ É r Fig. 4 \ 

 · p  ½ ™× ¼= å Q µ 1 Ï F g õ  { 9 u   , 680 nm\  0 Au ô  Ç U  ·“ É r ï  r 0

A_  µ 1 Ï F g“ É r ‘ : r ƒ  ½ ¨\ " f  H › ' a8 £ ¤ ÷ &t  · ú §€ Œ ¤ . s  כ “ É r ‘ : r

ƒ

 ½ ¨\ " f $ í  © œ  ) a ZnTe ~ à Ì} Œ •s    † < Ês  & h “ É r ~ à Ì} Œ •e ” `  ¦ _  p

ô  Ç .



ë ß – Û ¼& 7 ˜à Ô! 3 “ É r r « Ñ_  \  -t ç ß –   ˜ Ð   H 2.33 eV (532 nm) _  # Œl  F g " é ¶`  ¦ s 6   x # Œ  © œ“ : r \ " f 8 £ ¤& ñ % i  .

Fig. 5  H l ó ø Í“ : r • ¸ (a) 220 C, (b) 260 C, (c) 300 C“   ZnTe ~ à Ì} Œ •_   ë ß – Û ¼& 7 ˜à Ô! 3 s  . ˜ Ð: Ÿ x { 9 ~ ½ Ó½ ¨› ¸\  ¦ t

“

¦ e ”   H   & ñ _  1  Raman í ß –ê ø Í (first-order Raman scat- tering)“ É r zone center \ " f LO Ÿ í 7 H — ¸× ¼(longitudinal op- tical phonon mode) ü < TO Ÿ í 7 H — ¸× ¼(transverse optical phonon mode) \   © œ{ © œ   H Raman x ß ¼\  ¦ ˜ Ð# Œï  r  . ‘ : r

ƒ

 ½ ¨\ " f PLD– Ð $ í  © œr †   ZnTe ~ à Ì} Œ •_  Raman Û ¼& 7 ˜à Ô

!

3 \ " f  H LO Ÿ í 7 H — ¸× ¼\  @ /ô  Ç  ×  æ Ÿ í 7 H (multiphonon)

Fig. 5. Raman spectra of ZnTe films grown at different substrate temperatures: (a) 220, (b) 260 and (c) 300 C.

í

ß –ê ø Íë ß –s  › ' a8 £ ¤ ÷ &% 3  . Raman Û ¼& 7 ˜à Ô! 3 \    è ß – 3r « Ñ

\

 @ /ô  Ç Ÿ í 7 H — ¸× ¼_  ”  1 l x à º\  ¦ Table 1 \  ³ ðr  % i  . y Œ • r

« Ñ\ " f 4 > h_   ×  æ Ÿ í 7 H — ¸× ¼  H 1LO _  C à º– Ð    z

Œ

¤ . l ó ø Í“ : r • ¸ 260 C“   r « Ñ\ " f LOŸ í 7 H _  ”  1 l x à º



 H ω LO = 205 cm −1 s  9, 4LO  ×  æ Ÿ í 7 H ”  1 l x à º  H ω 4LO

= 820 cm −1 – Ð" f & ñ S X ‰ y  ' Í   P : Raman x ß ¼ ω LO _  4 C à ºs  . l ó ø Í“ : r • ¸ 260 C ü < 300 C“   ¿ º ZnTe ~ Ã Ì }

Œ

•_  Raman Û ¼& 7 ˜à Ô! 3 `  ¦ q “ §K  ˜ Ѐ   LO Ÿ í 7 H — ¸× ¼

205 cm −1 – Ð ° ú  “ É r ”  1 l x à º\  ¦ t “ ¦ e ” Ü ¼ 9,   É r  ×  æ Ÿ í



7 H — ¸× ¼• ¸  _  ° ú  “ É r ”  1 l x à º\  ¦ t “ ¦ e ”  . Õ ª Q  l  ó

ø ͓ : r • ¸ 220 C“   ~ à Ì} Œ •_  LO Ÿ í 7 H — ¸× ¼_  ”  1 l x à º  H €  • ç

ß – Z  }“ É r 207 cm −1 – Ð Å Ò# Q& ’ “ ¦,   " f   É r Ÿ í 7 H C 6 £ § _

 0 Au • ¸ €  •ç ß – Z  }“ É r ”  1 l x à º A á ¤ Ü ¼– Ð s 1 l x ÷ &# Q   z Œ ¤ .

‘

: r ƒ  ½ ¨\ " f PLD Z O Ü ¼– Ð $ í  © œr †   ZnTe ~ à Ì} Œ •\ 

è ß – LO Ÿ í 7 H — ¸× ¼  H ZnTe é ß –  & ñ \ " f › ' a8 £ ¤ ) a Ÿ í 7 H — ¸

×

¼_  ”  1 l x à º ° ú כõ   _  { 9 u ô  Ç  [22–24]. Guo 1 p x [8]“ É r MOVPE Z O Ü ¼– Ð [ j s # Q l ó ø Í\  $ í  © œr †   ZnTe ¢ - aØ  æ 8

£ x (buffer layer) õ  \ x 8 £ x (epilayer) _    & ñ ~ à Ì} Œ • $ í  © œ › ¸

|

`  ¦ › ¸  % i  . $ í  © œ“ : r • ¸ 440 C“   s  \ x 8 £ x _  Ra- man Û ¼& 7 ˜à Ô! 3 \ " f  H LO (206 cm −1 ) ü < 2LO (411 cm −1 )

Ÿ

í 7 H — ¸× ¼ ë ß –`  ¦ ˜ Ð# ŒÅ Ò% 3  . Balu 1 p x [15]“ É r „   c ” Ü ¼– Ð 300 C \ " f Ä »o l ó ø Í\  ¿ ºa  320 nm“   ZnTe ~ à Ì} Œ •`  ¦

$ í

 © œr (   . Õ ªo “ ¦ Raman Û ¼& 7 ˜à Ô! 3 \ " f  H 2 > h_  LO (206.8 cm −1 ) ü < 2LO (411.1 cm −1 ) Ÿ í 7 H — ¸× ¼\  ¦ ˜ Ð# ŒÅ Ò% 3



. s [ þ t LO Ÿ í 7 H — ¸× ¼  H ‘ : r ƒ  ½ ¨\ " f l ó ø Í“ : r • ¸ 260 C

(6)

Growth and Optical Properties of ZnTe Thin Films Formed by· · · – Chang-Sun Yoon

et al. 517

“

  ~ à Ì} Œ •\ " f › ' a8 £ ¤ ) a LO (205 cm −1 ) ü < 2LO (411 cm −1 ) Ÿ í



7 H — ¸× ¼ü <  _  { 9 u  “ ¦ e ”  .



ë ß – x ß ¼_  [ jl ü < LO Ÿ í 7 H — ¸× ¼_  à º  H r « Ñ_  Ô  ¦ í

 HÓ ü t õ    † < Ê\  _ ” > r l  M :ë  H \   ë ß – Û ¼& 7 ˜à Ô! 3 “ É r r « Ñ _

   & ñ | 9 `  ¦ ¨ î    H X <  6   x| ¨ c à º e ”  . Table 1\  ˜ Ð

“

   ü < ° ú  s  PLD\  _  # Œ $ í  © œ  ) a ZnTe ~ à Ì} Œ •“ É r 4 > h_  LO Ÿ í 7 H — ¸× ¼\  ¦   Í Ç x“ ¦, l ó ø Í“ : r • ¸ 260 C ü < 300 C

“

  ZnTe ~ à Ì} Œ •_  1LO  ë ß – x ß ¼_  [ jl   H l ó ø Í“ : r • ¸

220 C “   r « Ñ ˜ Ð  3C  s  © œ  8 ß ¼>  Å Ò# Q& ’  .

"

f PLD ~ ½ ÓZ O Ü ¼– Ð 260 C s  © œ_  l ó ø Í“ : r • ¸\ " f a % ~“ É r

&

ñ $ í `  ¦   ? /  H ZnTe ~ à Ì} Œ •`  ¦ $ í  © œr ~  ´ à º e ”    H  כ `  ¦ S X

‰ “  ½ + É Ã º e ”  .

IV. + s Ç Â ] Ø

PLD Z O Ü ¼– Ð Ä »o l ó ø Í_  “ : r • ¸\  ¦  © œ“ : r \ " f 300 C   t

    or v €  " f ZnTe ~ à Ì} Œ •`  ¦ $ í  © œr v “ ¦, l ó ø Í“ : r • ¸

ZnTe ~ à Ì} Œ •_    & ñ ½ ¨› ¸, ³ ð€  + þ AI , F gf  ¨ à º, F g µ 1 Ï F g, Rama :

£ ¤$ í \  p u   H % ò † ¾ Ó`  ¦ › ¸  % i  . 260 C s  © œ_  l ó ø Í“ : r

•

¸\ " f PLDZ O Ü ¼– Ð $ í  © œr †   ZnTe ~ à Ì} Œ •“ É r (111)€  _  ~ ½ Ó

†

¾ ÓÜ ¼– Ð Ä º‚  C † ¾ Ó`  ¦ “ ¦ e ”   H € ª œ| 9 _  ~ à Ì} Œ •½ ¨› ¸\  ¦    Í Ç

x .  © œ“ : r \ " f 8 £ ¤& ñ ô  Ç ZnTe ~ à Ì} Œ •_  \  -t ç ß –  “ É r 26 C

\

" f 300 C  t  l ó ø Í“ : r • ¸   † < Ê\     7 £ x  % i Ü ¼ 9 ZnTe   & ñ _  \  -t ç ß –   (2.26 eV) \    H] X ô  Ç ° ú כ`  ¦    Í Ç

x . PL Û ¼& 7 ˜à Ô! 3 \ " f  H Ô  ¦í  HÓ ü t \  _ ô  Ç µ 1 Ï F g  ½ ™× ¼  H µ 1 Ï

|

÷ &t  · ú §“ ¦ y Œ • r « Ñ_  \  -t ç ß –  \   © œ{ © œ   H  ½ ™× ¼= å Q PL x ß ¼ë ß –s    z Œ ¤ . : £ ¤ y  Raman Û ¼& 7 ˜à Ô! 3 \ " f  H € ª œ

| 9

_    & ñ ~ à Ì} Œ •\ " f   ± ú ˜ à º e ”   H 4 > h_  LO  ×  æ Ÿ í 7 H

—

¸× ¼\  ¦ › ' a8 £ ¤ % i  .   É r $ í  © œ~ ½ ÓZ O õ  q “ §K  ^  ¦ M : PLD Z O

`  ¦ s 6   x † < ÊÜ ¼– Ð" f  8 ± ú “ É r l ó ø Í“ : r • ¸\ " f € ª œ| 9 _  ZnTe



& ñ ~ à Ì} Œ •`  ¦ $ í  © œ r ~  ´ à º e ”    H  כ `  ¦ S X ‰ “   % i  .

P

c p 8 ý ò k >

‘

: r ƒ  ½ ¨  H 2012¸  • ¸ ç  H í ß –@ /† < Ɠ § ƒ  ½ ¨“ §Ã º † < ÆÕ ü tƒ  ½ ¨q  t

" é ¶ Ü ¼– Ð Ã º' Ÿ ÷ &% 3 _ þ v m  .

REFERENCES

[1] K. Sato, M. Hanafusa, A. Noda, A. Arakawa and M. Uchida et.al., J. Cryst. Growth 214/215, 1080 (2000).

[2] J. Chang and T. Yao, J. Korean Phys. Soc. 39, 415 (2001).

[3] B. Spath, J. Fritsche, F. Sauberlich, A. Klein and W. Jaegermann, Thin Solid Films 480, 204 (2005).

[4] D. Rioux, D. W. Niles and H. Hochst, J. Appl. Phys.

73, 8381 (1993).

[5] Q. Han and X.-C. Zhang, Appl. Phys. Lett. 73, 3049 (1998).

[6] K. Liu, H. Kang, T. Kim and Z. C. Zhang, Appl.

Phys. Lett. 81, 4115 (2002).

[7] Y. Kume, Q. Guo, Y. Fukuhara, T. Tanaka and M.

Nishio et al., J. Cryst. Growth 298, 445 (2007).

[8] Q. Guo, M. Nada, Y. Ding, T. Tanaka and M.

Nishio, J. Appl. Phys. 107, 123525 (2010).

[9] Q. Guo, M. Nada, Y. Ding, K. Saito and T. Tanaka et al., Mater. Res. Bull. 46, 551 (2011).

[10] A. Barati, A. Klein and W. Jaegermann, Thin Solid Films 517, 2149 (2009).

[11] J. Zhao, Y. Zeng, C. Liu, L. Cui and Y. Li, Appl.

Surf. Sci. 256, 6881 (2010).

[12] S. Nam, Y. M. Yu, J. Rhee, B. O, Y. D. Choi et al., Mater. Chem. Phys. 69, 30 (2001).

[13] E. Bacaksiz, S. Aksu, N. Ozer, M. Tomakin and A.

Ozcelik, Appl. Surf. Sci. 256, 1566 (2009).

[14] E. R. Shaaban, I. Kansal, S. H. Mohamed and J. M.

F. Ferreira, Physica 404, 3571 (2009).

[15] A. R. Balu, V. S. Nagarethinam, A. Thayumanavan, K. R. Murali and C. Sanjeeviraja et al., J. Alloys Compd. 502, 434 (2010).

[16] W. Mahmood and N. A. Shah, Curr. Appl. Phys.

14, 282 (2014).

[17] A. Erlacher, M. Ambrico, G. Perna, L. Schiavulli and T. Ligonzo et al., Appl. Surf. Sci. 248, 402 (2005).

[18] A. Erlacher, A. R. Lukaszew, H. Jaeger and B. Ull- rich, Surf. Sci. 600, 3762 (2006).

[19] B. Ghosh, D. Gosho, S. Hussain, R. Bhar and A. K.

Pal, J. Alloys Compd. 541, 104 (2012).

[20] R. Eason, Pulsed Laser Deposition of Thin Films (John Wiley & Sons, Inc., New Jersey, 2007), pp.

3-9.

[21] J. I. Pankove, Optical Processes in Semiconductors (Dover, New York,1971), p. 34.

[22] C. S. Yoon, B. H. KIm, D. Cha, Y. S. Kim and S. J.

Chung et al., Solid State Commun. 106, 481 (1998).

[23] N. Vagelatos, D. Wehe and J. S. King, J. Chem.

Phys. 60, 3613 (1974).

[24] J. C. Irwin and J. LaCombe, J. Appl. Phys. 41, 1441

(1970).

수치

Fig. 1. X-ray diffraction patterns of ZnTe films grown at various substrate temperatures: (a) 26, (b) 90, (c) 220, (d) 240, (e) 260, (f) 280 and (g) 300 ◦ C
Fig. 3. Plots of (αhν) 2 versus photon energy (eV) of ZnTe films grown at various substrate temperatures: (a) 26, (b) 220, (c) 260 and (d) 300 ◦ C .
Fig. 4. PL spectra of ZnTe films grown at different sub- sub-strate temperatures: (a) 220, (b) 240, (c) 260, (d) 280 and (e) 300 ◦ C

참조

관련 문서

95 Effects of the heat treatment of the substrate on residual stress distributions for the case of the deposition of multiple lines and layers

LIST OF TABLES... LIST

Lee, “Effective Ag Doping by He-Ne Laser Exposure to Improve the Electrical and the Optical Properties of CdTe Thin Films for Heterostructured Thin Film

Improvement of the Performance and Stability of Oxide Semiconductor Thin-Film Transistors Using Double-Stacked Active Layers.. Metal oxide semiconductor

The laser-induced doping of Al into CdTe thin films is very simple and effective to dope a multilayered thin film solar cell with a relatively short

We report the fabrication of nano-porous ZnO nanowires (NWs) using a process combining laser-induced hydrothermal growth followed by a post annealing process.. Initially,

(a-b) SEM images, (c) UV-Vis extinction spectra, and (d) benzenethiol SERS spectra of the substrates prepared using pristine, not purified, Ag sols by

4(a)는 비흡착상태(non-adsorpti on)로서 진공도가 높고 가스 흡착분자의 존재가 적은 경우 즉,증착원자 이외의 흡착 인히비터가 거의 없 는 상태로서
