XAFS and Local Structural and Chemical Properties

(1)

XAFS and Local Structural and Chemical Properties

Sang-Wook Han ^∗

Department of Physics Education and Institute of Fusion Science, Chonbuk National University, Jeonju 561-756, Korea

(Received 6 August 2013 : revised 28 August 2013 : accepted 10 October 2013)

XAFS (X-ray absorption fine structure) that is based on the Fermi Golden rule is a local probe to determine local structural and chemical properties around a selected element in a material. XAFS can determine types of atoms, chemical valence states, and local structural properties regardless of phase (solid, liquid, gas), crystanillity (crystal, amorphous), or shape (film, foil, powder, compound).

XAFS can be widely used to study various compounds. However, a precise analysis is required to obtain critical information from XAFS. We systematically discussed how to determine local structural and chemical properties from XAFS.

PACS numbers: 61.05.cj, 61.46.-w, 62.23.-c

Keywords: XAFS, XANES, EXAFS, Structure, Nanostructure

Â 6 Ò ç ¡] 8 ; ^∗

· ¡ ¤ @ / < Æ § õ < Æ §¹ ¢ ¤ < ÆÂ Òü < Ö 6 x ½ + Ëõ < Æ ½ ¨ è, Å Ò 561-756

(2013¸ 8 Z 4 6{ 9 ~ Ã Î6 £ §, 2013¸ 8 Z 4 28{ 9 Ã º& ñ : r ~ Ã Î6 £ §, 2013¸ 10 Z 4 10{ 9 > F S X & ñ )

`

Ø Ôp S ! F KÒ ¦` ¦ (Fermi Golden rule) s 6 x # Ó ü t| 9 ? / × þ ) a : £ ¤& ñ " é ¶ è Å Ò0 A ½ ¨ ¸ x 9 o < Æ& h : £ ¤

$ í

` ¦ & ñ H l Z O s (XAFS, X-ray absorption fine structure) s . H " l oÛ ¼ _ f ¨ Ã º : £ ¤

$ í

` ¦ s 6 x l M :ë H \ r « Ñ_ © I ( ¦^ , Ó o^ , l ^ ) , & ñ ¸ ( & ñ ^ , q & ñ | 9 ), Õ ªo ¦ + þ AI ( 9 2

£ §, í{ 9 , À Ò, D ¥ ½ + ËÓ ü t) ü < Á º ' a > & h 6 x 0 p x . ì r$ 3 ` ¦ : x # Ó ü t| 9 ` ¦ ½ ¨$ í ¦ e H " é ¶ è_ 7

á

x À Óü <, : £ ¤& ñ " é ¶ è_ í ß oÃ º x 9 Õ ª " é ¶ è Å Ò0 A_ ô Ç/ B M ½ ¨ ¸ : £ ¤$ í (local structural properties)` ¦ & ñ

½

+ É Ã º e . H B Ä º ; ¤V , > ª ô Ç D ¥ ½ + ËÓ ü t _ : £ ¤$ í ` ¦ ½ ¨ H X < Ö ¸6 x| ¨ c Ã º e t ë ß , 8 £ ¤& ñ ) a X

<s ' ÐÂ Ò' & ñ & h & ñ Ð\ ¦ % 3 l 0 A # B Ä º & ñ § ¦ ` ¦ É r 8 £ ¤& ñ x 9 ì r$ 3 õ ] X 9 כ ¹ .

:

r 7 Hë H \ " f H 8 £ ¤& ñ ` ¦ : x # & ñ | ¾ Ó& h Ü ¼ Ð ô Ç/ B M ½ ¨ ¸ x 9 o < Æ& h : £ ¤$ í ` ¦ & ñ H ~ ½ ÓZ O ` ¦ ^ >

&

h Ü ¼ Ð 7 H _ % i .

PACS numbers: 61.05.cj, 61.46.-w, 62.23.-c Keywords: , H $ Û ¼, " l o , ½ ¨ ¸, ¸½ ¨ ¸

∗

E-mail: [email protected]

1063

This is an Open Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License

(http://creativecommons.org/licenses/by-nc/3.0) which permits unrestricted non-commercial use, distribution, and reproduction in any

medium, provided the original work is properly cited.

(2)

H (XAFS, X-ray absorption fine structure) Ó ü t| 9

?

/\ e H × þ ) a : £ ¤& ñ " é ¶ è Å Ò0 A_ ô Ç/ B M ½ ¨ ¸ (local structural properties), o < Æ& h : £ ¤$ í (chemical valence state) x 9 ô Ç/ B M © I x 9 ¸\ ¦ (local density of state)

&

ñ ½ + É Ã º e H l Z O Ü ¼ Ð H $ Û ¼ (XANES, X-ray absorption near edge structure) ü < " l o (EXAFS, extended x-ray absorption fine structure) % ò % i Ü ¼ Ð ÷ ¶ . _ " é ¶ o

H y n C` ¦ Ó ü t| 9 \ ¥ ¸s y n Cõ Ó ü t| 9 ` ¦ ½ ¨$ í H " é ¶ ? /\ y

) e H ü <_ © ñ 6 x × æ \ " f y n C` ¦ f ¨ Ã º

¦ É r ª © I Ð s H & ³ © \ l H כ s

. Ã » _ F g ´ òõ Ð (photoelectric effect)Â Ò'

· ú

9 כ % ! 3 , : £ ¤& ñ ô Ç \ -t s © _ \ -t \ ¦ y n C

`

¦ Ó ü t| 9 \ ¥ ¸s , Ó ü t| 9 5 Å q _ H y n C` ¦ f ¨ Ã º # ª

\ -t © I > ÷ & H X <, ¥ ¸# Å Ò H y n C_ \ -t

Ø æì r y Z } É r " l oÛ ¼ ` ¦ " é ¶ \ ¥ ¸s , " é ¶ ? / ± ú É r

\

-t © I \ e ~ ¸ " é ¶ _ y j Ë µÜ ¼ ÐÂ Ò' # Á # Q

" f Ä »\ v > î r1 l x ½ + É Ã º e H F g (photoelectron)

| ¨

c Ã º e .

"

é

¶ ? /\ y 2 ³ " é ¶ _ y j Ë µÜ ¼ ÐÂ Ò' # Á # Q l

0 A # 9 כ ¹ô Ç þ j è \ -t H Õ ª _ íl ª © I

\ -t ü < ` Ø Ôp \ -t ç ß _ s s . ¥ ¸# ï r " l oÛ ¼

\ -t _ íl \ -t ü < ` Ø Ôp \ -t ç ß _

s Ð Ü ¼ Õ ª H " l oÛ ¼ ` ¦ f ¨ Ã º t 3 l w 9,

"

l oÛ ¼ _ \ -t Õ ª s Ð ß ¼ , H " l oÛ ¼ ` ¦ f

¨ Ã º ¦ " é ¶ _ y j Ë µÜ ¼ ÐÂ Ò' » 1 ÏØ ¦ ½ + É Ã º e H כ s .

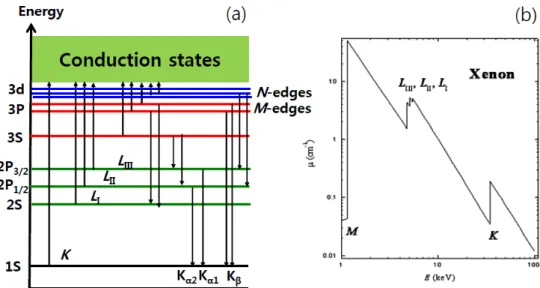

Fig. 1(a) H [ þ t _ + þ A& h \ -t © I x 9 s _

>

h¥ Æ ¸s . ¸ H " é ¶ 5 Å q \ y 2 ³ y _ ª \ - t

ï r 0 A H Ø Ôl M :ë H \ y f ¨ Ã º H " l oÛ ¼ _

\

-t H Ø Ô . " f f ¨ Ã º÷ & H " l oÛ ¼ _ \ -t \ ¦ :

x # Ó ü t| 9 ? /\ > r F H " é ¶ è_ 7 á x À Ó\ ¦ · ú Ã º e .

\

V\ ¦ [ þ t Ã º è " é ¶ _ 1S © I \ e H " l oÛ ¼

`

¦ f ¨ Ã º H \ -t H (K-edge) 13.6 eV s 9, ^ o =_ (Fe) 1S © I _ " l oÛ ¼ ` ¦ f ¨ Ã º H \ -t H (K-edge) 7112 eV s ¦ Cu 2P 3/2 f ¨ Ã º H " l oÛ ¼ _ \ - t

H (L III -edge) 932 eV s . y " é ¶ è_ f ¨ Ã º

H " l oÛ ¼ _ \ -t H 1960¸ @ / ´ ú \ McMaster\ _

#

z ´+ « >& h Ü ¼ Ð & ñ o ÷ &% 3 [1]. ô Ç¼ # y 2 ³ " l oÛ ¼

`

¦ f ¨ Ã º ¦ íl _ ª © I ÐÂ Ò' \ -t ï r 0 A Z }

É

r É r ª © I Ð s > ÷ & Õ ª e % 3 ~ í l

ª © I \ H 4 R y Ü ¼ Ð+ ½ ¨" í (hole)s Ò q

tl > ÷ & 9, s M : Õ ª ½ ¨" í Ð \ -t ï r 0 A Z } É r © I

\ e ~ \ -t ± ú É r ï r 0 A_ ½ ¨" í Ü ¼ Ð s ô

Ç . s M : Z } É r \ -t ï r 0 A\ e ~ ± ú É r \ - t

© I Ð s " f ¿ º \ -t ï r 0 A s ë ß p u _ \ - t

\ ¦ µ 1 Ïí ß > ÷ & H X <, s כ s ì ø Í` ± y n C (fluorescence)s

[2]. { 9 ì ø Í& h " é ¶ \ " f H ± ú É r \ -t ï r 0 A_

" l oÛ ¼ ` ¦ f ¨ Ã º ¦ " é ¶ µ 1 ÚÜ ¼ Ð 4 R , \ -t ï

r 0 A Z } É r © I \ e ~ Ð Õ ª ½ ¨" í Ü ¼ Ð s

" f ì ø Í` ± y n C` ¦ µ 1 Ïí ß < ÊÜ ¼ Ð " é ¶ ? / \ _ ô Ç " l o Û

¼ f ¨ Ã ºü < ì ø Í` ± y n C µ 1 Ïí ß É r _ 1 l x r \ { 9 # Qè ß . " é ¶

?

/ " é ¶ _ y j Ë µÜ ¼ ÐÂ Ò' # Á # Q l 0 A # f ¨ Ã º

H " l oÛ ¼ _ \ -t ü <, ° ú É r " é ¶ ? / Z } É r \ -t ï r 0

A\ e ~ ½ ¨" í s e H ± ú É r \ -t ï r 0 A Ð b # Q t

" f µ 1 Ïí ß H ì ø Í` ± y n C_ \ -t H Ø Ô . \ V\ ¦ [ þ t

, ½ ¨o (Cu) 1S © I _ \ ¦ » 1 ÏØ ¦ r v l 0 A # 9 כ

¹ô Ç þ j è\ -t H (K-edge) 8979 eV s 9, 1S © I _

4 R ¦ Ò q t| ½ ¨" í É r 2P © I _ 3P © I

_ G Ä º> ÷ & H X <, 2P © I _ 1S © I

Ð s H â Ä º (K α ) 8047 eV _ " l oÛ ¼ ` ¦ µ 1 Ïí ß ¦, 3P © I _ 1S © I Ð s H â Ä º\ H (K β ) 8904 eV _ " l oÛ ¼ ` ¦ µ 1 Ïí ß H כ s . ü @Â Ò\ " f ¥ ¸# Å Ò

H " l oÛ ¼ _ \ -t 8979 eV Ð H " l oÛ ¼ ` ¦ ¥ ¸# Å

Ò # Q " \ -t \ " f H t 1S © I _ ½ ¨o " é ¶

\

¦ » 1 ÏØ ¦ # µ 1 ÚÜ ¼ Ð 4 R ` ¦ Ã º e Ü ¼ 9, 2P © I \ " f 1S © I Ð ¢ ¸ H 3P © I \ " f 1S © I Ð s H _

\ -t s H { 9 & ñ < ÊÜ ¼ Ð ½ ¨o " é ¶ \ " f µ 1 Ïí ß ÷ & H ì

ø Í` ± y n C_ \ -t H { 9 & ñ > 8047 eVü < 8904 eV ) a [Fig. 1(a) Ã Ð ¸]. : £ ¤& ñ ô Ç \ -t \ ¦ é ß Ò oF g " l oÛ ¼ ` ¦ r

« Ñ\ ¥ ¸s " f µ 1 Ïí ß ÷ & H ì ø Í` ± y n C_ \ -t \ ¦ ì r$ 3 # r

« Ñ\ ¦ ½ ¨$ í H " é ¶ è_ 7 á x À Óü < í ß oÃ º Õ ªo ¦ " é ¶ è_

ª ` ¦ & ñ H X-ray photoemission spectroscopy (XPS) l

Z O É r ü < Ä » t ë ß , É r : £ ¤f ç ¸ e .

XPS H é ß Ò o " l oÛ ¼ ` ¦ 6 x 9, Z } É r \ -t ï r 0 A\ e

~ ± ú É r ï r 0 A Ð s " f µ 1 Ïí ß H " l oÛ ¼ ` ¦ ì

r$ 3 # o < Æ& h : £ ¤$ í ` ¦ & ñ H l Z O ì ø Í \ H [

þ

t # Q ¸ H " l oÛ ¼ _ \ -t \ ¦ or v " f " l oÛ ¼ f ¨ Ã º

>

Ã º\ ¦ 8 £ ¤& ñ H ~ ½ ÓZ O Ü ¼ Ð " é ¶ ? / _ þ jü @y _ ,

| 9

\ W = G 0 > © I ü < Å Ò0 A É r " é ¶ ü <_ ½ + Ë: £ ¤$ í ` ¦

& ñ ½ + É Ã º e . r « Ñ Ð [ þ t # Q ¸ H " l oÛ ¼ _ \ -t \ ¦ Ë

¨ " f " l oÛ ¼ f ¨ Ã º> Ã º\ ¦ 8 £ ¤& ñ Fig. 1(b)ü < ° ú s f ¨ Ã

º> Ã º y n C{ _ (absorption coefficient spectrum) s

'

a ¹ 1 Ï÷ & H X <, s כ É r " é ¶ ? / _ \ -t ï r 0 Aü < { 9 u ô

Ç .

#

Q " Ó ü t| 9 _ : £ ¤& ñ ô Ç " é ¶ è ? / : £ ¤& ñ \ ¦ y j Ë µ © I \

"

f » 1 ÏØ ¦ r v l 0 Aô Ç f ¨ Ã ºë H) 3 \ -t (absorption-edge

energy) H % _ \ -t \ ¦ ° ú H " l oÛ ¼ ` ¦ ¥ ¸s " f f ¨ Ã º

(3)

Fig. 1. (Color online) (a) Energy levels and transitions of electrons in an atom. (b) X-ray absorption coefficient spectrum from Xenon gas.

Fig. 2. (Color online) Total X-ray absorption from CeAl 2

powder at the Ce L III -edge as a function of incident X- ray energy.

>

Ã º\ ¦ 8 £ ¤& ñ , Õ ª ü < ' aº ) a & ñ Ð\ ¦ ( s

ô Ç þ j7 á x \ -t ï r 0 Aü < © I x 9 ¸, " é ¶ ü < ½ + Ë ¦ e

H ô Ç/ B M ½ ¨ ¸ : £ ¤$ í ) % 3 ` ¦ Ã º e . Fig. 2 H Ce L III f ¨ Ã º ë

H) 3 H % \ " f 8 £ ¤& ñ ) a " l oÛ ¼ f ¨ Ã º y n C{ s . f ¨ Ã ºë H) 3

H % _ " l oÛ ¼ f ¨ Ã º y n C{ H ¿ º Â Òì r Ü ¼ Ð * ' H X <, f ¨ Ã º ë

H) 3 _ f ¨ Ã º y n C{ \ ¦ H $ Û ¼ ¦ ¦ f ¨ Ã ºë H) 3 Ð 30 eV s © \ " f 8 £ ¤& ñ ) a f ¨ Ã º y n C{ \ ¦ " l o ¦ ô Ç [Fig. 2

Ã

Ð ¸]. f ¨ Ã ºë H) 3 \ " f / å L > f ¨ Ã º> Ã º 7 £ x H Â Ò ì

r s e H X <, s Â Òì r s ¸ Ï × ¦ (white line) s 9, " l oÛ ¼ ` ¦ f

¨ Ã ºô Ç " é ¶ _ í ß o © I \ @ /ô Ç & ñ Ð\ ¦ t ¦ e . H $ Û

¼ H " l oÛ ¼ ` ¦ f ¨ Ã ºô Ç " é ¶ _ þ jü @y , | 9 , Õ ª " é ¶ ü

< ½ + Ë ¦ e H É r " é ¶ ü <_ ½ + Ë o , Õ ªo ¦ Õ ª " é ¶

[ þ t _ l < Æ& h ½ ¨ ¸ 1 p x \ _ # ß ¼> % ò ¾ Ó` ¦ ~ Ã Î6 £ § Ü

¼ Ð, H $ Û ¼ ÐÂ Ò' " l oÛ ¼ ` ¦ f ¨ Ã ºô Ç " é ¶ _ þ jü @y _

ª © I ü < x 9 ¸ ì r í, o < Æ& h : £ ¤$ í Õ ªo ¦ Õ ª

"

é

¶ Å Ò0 A\ ì r í ¦ e H É r " é ¶ ü <_ ½ + Ë : £ ¤$ í ` ¦

& ñ ½ + É Ã º e . " l oÛ ¼ f ¨ Ã ºë H) 3 Ð 30 eV s © Z } É r

\

-t _ " l oÛ ¼ ` ¦ ¥ ¸s Fig. 2\ " f Ð# Å Ò H כ õ ° ú s

f ¨ Ã º ë H) 3 0 A f ¨ Ã º > Ã º\ É r כ ¹1 l x s { 9 # Q H כ

`

¦ ^ ¦ Ã º e H X <, s כ ` ¦ " l o ¦ ô Ç . " l o H " l oÛ ¼

` ¦ f ¨ Ã ºô Ç F g " é ¶ A _ " é ¶ ÐÂ Ò' # Á # Q " f Ó ü t

| 9

5 Å q \ " f î r1 l x Å Ò0 A_ É r " é ¶ [ þ t ÐÂ Ò' ÷ &4 A

^

(back-scattering) ) a Ê ê, " é ¶ A " é ¶ Ð [ t ü <" f, " é ¶ A

" é ¶ \ " f 4 A# Q ¸ H F g ü < © ñ 6 x ô Ç õ Ð +

H & ³ © s . " f " l oÛ ¼ ` ¦ f ¨ Ã º H " é ¶ ü

< ½ + Ë ¦ e H " é ¶ \ O H â Ä º " l o H µ 1 ÏÒ q t t

· ú

§ H . Fig. 1(b)\ " f Ð# Å Ò H כ õ ° ú É r Ô ¦ Ö ¸$ í l ^ _

â Ä º é ß { 9 " é ¶ Ð > r F l M :ë H \ f ¨ Ã ºë H) 3 0 A\ " f f

¨ Ã º> Ã º_ כ ¹1 l x É r ' a ¹ 1 Ï÷ &t · ú § H . " l o H í H Ã º >

"

é

¶ A " é ¶ ü < ½ + Ë ¦ e H Å Ò0 A_ É r " é ¶ [ þ t \ _

#

& ñ H d Ü ¼ Ð " l o \ ¦ ì r$ 3 : £ ¤& ñ ô Ç " é ¶ ü < ½ + Ë

¦ e H É r " é ¶ ü <_ ½ + Ë o , ½ + Ë o Á º| 9 " f,

½

+ Ë " é ¶ > hÃ º x 9 7 á x À Ó\ ¦ & ñ ½ + É Ã º e . H $ Û ¼ü < " l o \ ¦

½

+ Ëô Ç " l oÛ ¼ f ¨ Ã º> Ã º y n C{ H Ó ü t| 9 ? / : £ ¤& ñ ô Ç " é ¶

" l oÛ ¼ ` ¦ f ¨ Ã º H : £ ¤$ í ` ¦ s 6 x l M :ë H \ r « Ñ _

© I ( ¦^ , Ó o^ , l ^ ), & ñ ¸ ( & ñ ^ , q & ñ | 9 ),

· ú

Ì q ts ß ¼l ü < + þ AI (~ Ã Ì} , ì r ´ ú , ¸r « Ñ), D ¥ ½ + ËÓ ü t, l

¢ ¸ H l : £ ¤$ í (F K5 Å q, Â Ò ¸^ , $ í ^ , í ¸^ ) 1 p x

\

Á º ' a > & h 6 x 0 p x .

"

l

o _ " é ¶ o H 1974¸ E. Sternõ / B N1 l x ½ ¨ [ þ t \ _

# z ´+ « >õ s : r& h Ü ¼ Ð [ O " î ÷ &% 3 [3]. [ þ t # Q ¸ H " l o

(4)

Û

¼ _ \ -t " é ¶ ? / _ f ¨ Ã ºë H) 3 \ -t Ð

H â Ä º H " l oÛ ¼ ` ¦ f ¨ Ã º ¦ F g ÷ &# Q Õ ª " é ¶

ÐÂ Ò' » 1 ÏØ ¦ ½ + É Ã º e . { 9 ì ø Í& h Ü ¼ Ð Ó ü t| 9 ` ¦ ½ ¨$ í ¦ e

H " é ¶ Å Ò0 A\ H s Ö © H É r " é ¶ [ þ t s > r F l M

:ë H \ » 1 ÏØ ¦ ô Ç F g H Å Ò0 A_ É r " é ¶ [ þ t \ _ # í

ß ê ø Í÷ & " f î r1 l x ô Ç . [ þ t # Q ¸ H " l oÛ ¼ ` ¦ ¨ î ¦

&

ñ " l oÛ ¼ _ 1 l x ~ ½ Ó& ñ d É r 6 £ § õ ° ú s l Õ ü t ½ + É Ã º e

.

Ψ = Ψ 0 ˆ e ⁱ⁽

−

→ k

0

·− → r −ωt) (1)

#

l " f − →

k ₀ H " l oÛ ¼ _ Ã º 7 ' s . " l oÛ ¼ ` ¦ f ¨ Ã ºô Ç F

g _ 1 l x ~ ½ Ó& ñ d ` ¦ r ç ß _ > r ½ Ó` ¦ Á ºr ô Ç 1 l x Ü ¼

Ð ? / 6 £ § õ ° ú s ¼ # F g ) a ½ ¨ ) a .

Ψ = A(ˆ · ˆ r) e ^ikr

r (2)

#

l " f A H q Y V © Ã ºs 9, k H F g _ Ã ºs . F g

_ Ã º H 6 £ § õ ° ú s & ñ _ ) a .

E = E 0 + 1

2 mv ² = E 0 + p ²

2m = (~k) ² 2m , k = p2m(E − E 0 )

~

= p

0.263(E − E 0 ) (3)

#

l " f E H [ þ t # Q ¸ H " l oÛ ¼ _ \ -t s 9, E 0 H " l oÛ ¼

f ¨ Ã ºë H) 3 \ -t , Õ ªo ¦ m É r _ | 9 | ¾ Ós . F g

H [ þ t # Q : r " l oÛ ¼ _ l © ~ ½ Ó ¾ Ó\ _ > r # µ 1 Ïí ß ÷ &

H כ ` ¦ · ú Ã º e . F g s Ö © H É r " é ¶ \ _

# ÷ &4 A^ ÷ & H â Ä º, ô Ç ÷ &@^ ) a Ê ê_ 1 l x ~ ½ Ó& ñ d

É

r 6 £ § õ ° ú .

Ψ = B(ˆ · ˆ r 0 )(ˆ · ˆ r) f (k)e ^ikr

⁰

r 0

e i(kr+φ(k,r)−π/2)

| ~r − ~ r 0 | (4)

#

l " f f(k) H ÷ &4 A^ q Y V © Ã ºs 9, ˆ r 0 H F g

: r " é ¶ A " é ¶ \ @ /ô Ç ÷ &4 A^ ô Ç s Ö © " é ¶ _ ~ ½ Ó ¾ Ós 9, r 0 É r " é ¶ A " é ¶ ü < F g \ ¦ ÷ &4 A^ ô Ç " é ¶ ç ß _ o s

¦, φ(k, r) É r F g ÷ &4 A^ ½ + É M : µ 1 ÏÒ q t H 0 A © o s

. Å Ò0 A_ É r " é ¶ [ þ t \ _ # ÷ &4 A^ ) a { 9 Â Ò_ F g

× æ \ " f " é ¶ A _ " é ¶ Ð [ t : r F g _ â Ä º, " é ¶ A

" é ¶ 0 Au \ " f_ 1 l x ~ ½ Ó& ñ d É r r ç ß \ Á º ' a ô Ç o

\

_ > r H < ÊÃ ºs 9, 6 £ § õ ° ú s ³ ð & ³| ¨ c Ã º e .

Ψ = B(ˆ · ˆ r ₀ ) ² f (k, r ₀ )e ^i(2kr

⁰

^+φ(k,r

⁰

^)−π/2)

r ₀ ² (5) 0

Aü < ° ú É r 1 l x ~ ½ Ó& ñ d ` ¦ " é ¶ Å Ò0 A\ > r F

H â Ä º " é ¶ Å Ò0 A_ l © É r > r F t · ú § H

â

Ä ºü < ² ú o è + þ As | ¨ c Ã º e . + þ As ÷ & H & ñ ¸

H 1 l x < ÊÃ º_ Ã º[ þ t \ _ # & ñ ) a . (4)d _ 1 l x

~

½ Ó& ñ d \ " f F g _ z ´| 9 & h l © ~ ½ Ó& ñ d ` ¦ ¦ 9

Ψ = −B(ˆ · ˆ r ₀ ) ² f (k, r ₀ )

r ₀ ² sin[2kr ₀ + φ(k, r ₀ )] (6) d

(6) É r " é ¶ \ ¦ » 1 ÏØ ¦ ô Ç F g Å Ò0 A_ É r " é ¶ \ _

# ÷ &4 A^ ÷ &# Q " é ¶ A " é ¶ Ð [ t M ® o` ¦ M :_ 1 l x ~ ½ Ó& ñ d

s 9, F g " é ¶ A " é ¶ Å Ò0 A\ > r F H â Ä º " é ¶ A

"

é

¶ Å Ò0 A_ l © s ÷ &[ t : r F g _ 1 l x ~ ½ Ó& ñ d \ _

# + þ A ) a H כ ` ¦ · ú Ã º e . Ó ü t| 9 ? /_ Ä » [

þ

t \ _ ô Ç l © _ o H ½ ¨¸ ú s & h e (random)Ü ¼ Ð :

£ ¤& ñ ô Ç + þ AI _ l © + þ A` ¦ + þ A$ í t 3 l w t ë ß , " é ¶ A _

" é ¶ Ð ÷ &[ t : r F g H 0 Au ë ß _ < ÊÃ ºe Ü ¼ Ð " é ¶

Å Ò0 A\ { 9 ' a$ í e H + þ AI _ l © _ + þ A` ¦ íA ô Ç

. ô Ç¼ # " é ¶ ? / 4 R ç ß o \ ¦ Z } É r \ -t

© I \ e ~ Õ ª o Ð s 1 l x ô Ç + ' ¸ + 's # Q

"

f [ þ t # Q : r " l oÛ ¼ ` ¦ f ¨ Ã º ¦ µ 1 ÚÜ ¼ Ð » 1 ÏØ ¦` ¦ r ¸ H X

<, Õ ª M : $ » 1 ÏØ ¦ ô Ç F g × æ { 9 Â Ò Õ ª " é ¶ Å Ò0 A_

l © ` ¦ + þ Ar v l M :ë H \ ¿ º P : [ j P : s # Q" f » 1 Ï Ø

¦ H F g [ þ t É r $ » 1 ÏØ ¦ ô Ç F g [ þ t \ _ # + þ

A ) a l © _ % ò ¾ Ó` ¦ ~ Ã Î> ) a . ª Ó ü t o < Æ_ ` Ø Ôp S !

F KZ O g Ë :` ¦ s 6 x # " é ¶ ? / " l oÛ ¼ ` ¦ f ¨ Ã º

¦ F g ÷ & H õ & ñ \ " f ÷ &4 A^ ) a F g \ _ #

+ þ A ) a " l oÛ ¼ f ¨ Ã º> Ã º\ ¦ > í ß 6 £ § õ ° ú .

χ(k) = −3(ˆ · ˆ r ₀ ) ² m 2π(k~) ²

kf (k, r ₀ )

r ₀ ² sin[2kr ₀ + φ(k, r ₀ )]

(7) Ó

ü t| 9 ? / " é ¶ Å Ò0 A\ H ´ ú § É r É r " é ¶ [ þ t s > r F 9 ÷ &

4 A^ ÷ &# Q [ t ¸ H F g \ _ ô Ç % ò ¾ Ó` ¦ ¸¿ º ½ + Ë , f

¨ Ã º> Ã º H 6 £ § õ ° ú .

χ(k) = − P

i 3(ˆ · ˆ r i ) ² _2πk~ ^m

2

f

_i

(k,r

_i

) r

²_i

sin[2kr _i + φ _i (k, r _i )] (8) { 9

ì ø Í& h Ü ¼ Ð Ó ü t ^ ? /\ " f # Q " " é ¶ Å Ò0 A\ ° ú É r 7 á x À Ó _

" é ¶ Ä » ô Ç o \ ì r í H â Ä º e . # Q " " é ¶

\ ¦ × æd Ü ¼ Ð ^ ¢ ¸ H ¼ 1 Ï ^ \ ¦ s À Ò H â Ä º_ \ V

\

¦ [ þ t Ã º e . ¢ ¸ô Ç 8 £ ¤& ñ É r : £ ¤& ñ ô Ç ô Ç " é ¶ ë ß 8 £ ¤& ñ H

כ

s m # Q " Â Òx ? /\ e H ¨ î ç H ° ú כ` ¦ 8 £ ¤& ñ < ÊÜ ¼ Ð

"

é

¶ ü < " é ¶ ç ß _ ½ + Ë É r 8 £ ¤& ñ ÷ &# Qt H Â Òx ? / " é ¶ ç ß _

¨ î ç H o ) a . " f " l o H : £ ¤& ñ ô Ç " é ¶ Å Ò0 A

\

ì r í H y y _ " é ¶ \ @ /ô Ç ³ ð & ³ Ð H " é ¶ [ þ t _

¨ î

ç H ° ú כ\ @ /ô Ç ³ ð & ³` ¦ H כ s ì r$ 3 ` ¦ s ` Ã º Z 4 >

9, Ó ü t o & h Ü ¼ Ð _ p e H & ñ Ð\ ¦ ] j/ B N ô Ç .

χ(k) = − P

j 3(ˆ · ˆ R _j ) ² ^m

2π~

²

N

_j

f

_j

(k,R

_j

) kR

²_j

G j (R j ) sin[2kR j + φ j (k, R j )] (9)

(5)

d

(9)\ " f N j H j P : " é ¶ Õ ªÒ ¨ (" é ¶ , | 9 )\ e H " é ¶

Ã ºs ¦, R ^j H " é ¶ A " é ¶ \ " f j P : " é ¶ , | 9 t _ ¨ î ç

H o s 9, G ^j (R j ) H j P : " é ¶ Õ ªÒ ¨ _ o ì r í < Ê Ã

ºs . Ó ü t| 9 ? /\ " f î r1 l x H F g H Ó ü t| 9 ? /_ É r

"

é

¶ [ þ t ¢ ¸ H [ þ t õ © ñ 6 x " f t Ã º+ þ A < ÊÃ º& h Ü ¼

Ð èY > ÷ & 9, _ ¨ î ç H Ä » o (mean-free-path)_

< ÊÃ º Ð ³ ð & ³| ¨ c Ã º e .

χ(k) = − X

j

3(ˆ · ˆ R j ) ² S ₀ ² N j F j (k, R j ) kR ² _j

G _j (R _j )e ^−2R

^j

^/λ sin[2kR _j + φ _j (k, R _j )] (10)

#

l " f S 0 ² H " é ¶ " l oÛ ¼ ` ¦ f ¨ Ã º < ÊÜ ¼ Ð+ Ò q tl H © I

o\ ¦ Ð& ñ H s 9, λ H F g _ ¨ î ç H Ä »

o s . " é ¶ [ þ t _ ì r í Gaussian ì r í\ ¦ H â Ä º G j (R j ) H ç ß é ß > ³ ð & ³ 0 p x 9, " l o H 6 £ § õ ° ú

É

r < ÊÃ º ) a .

χ(k) = − X

j

3(ˆ · ˆ R _j ) ² S ₀ ² N _j F _j (k, R _j ) kR ² _j

e ^−2k

²

^σ

²

e ^−2R

^j

^/λ sin[2kR j + φ j (k, R j )] (11) s

d \ " f σ ² H Á º| 9 " f (disorder factor)s 9, s d

É r 1974¸ E. Sterns Ä » ¸Ù þ ¡~ " l o d õ { 9 u ô Ç [3, 4]. 8 £ ¤& ñ ) a " l o X <s ' \ ¦ s " l o s : r` ¦ s 6 x # ì r

$

3 , 6 £ § õ ° ú É r ô Ç/ B M ½ ¨ ¸ : £ ¤$ í \ (local structural properties) @ /ô Ç & ñ Ð\ ¦ % 3 ` ¦ Ã º e [5].

' Í

P :, " é ¶ ç ß _ ¨ î ç H ½ + Ë o ( & ñ o # Â Ò\ ' a > \ O 6

£ §) Ñ ü

t P :, : £ ¤& ñ " é ¶ è Å Ò0 A\ s Ö © ¦ e H " é ¶ _ ¨ î ç H Ã º

!

Ó P :, " é ¶ ç ß ½ + Ë o _ ¨ î ç H Á º| 9 " f & ñ ¸

Å P :, : £ ¤& ñ ô Ç " é ¶ Å Ò0 A\ s Ö © ô Ç " é ¶ _ 7 á x À Ó

$ Á P :, : £ ¤& ñ " é ¶ è Å Ò0 A\ s Ö © ¦ e H " é ¶ _ ~ ½ Ó ¾ Ó

H $

Û ¼ H _ { 9 Â Òì r Ü ¼ Ð " l oÛ ¼ f ¨ Ã º y n C{ \ " f f ¨ Ã º ë

H) 3 H % _ f ¨ Ã º y n C{ \ ¦ ´ ú ô Ç . ü @Â Ò\ " f ¥ ¸# ï r " l oÛ ¼

_ \ -t ± ú É r \ -t © I \ e ~ " é ¶ _ y

j Ë µÜ ¼ ÐÂ Ò' » 1 ÏØ ¦ ½ + É Ã º e H þ j èô Ç_ \ -t â Ä º,

H Õ ª " é ¶ \ ¦ Ä º » 1 ÏØ ¦ , Õ ª " é ¶ _ þ jü @y

, | 9 _ o Ð s > ) a . " l oÛ ¼ f ¨ Ã ºë H) 3 H

%

_ \ -t % ò % i \ " f 8 £ ¤& ñ ) a " l oÛ ¼ f ¨ Ã º y n C{ H Õ ª " é ¶

_ þ jü @y , | 9 _ o © I \ ¦ ? / H כ s

. 7 £ ¤ þ jü @y , | 9 \ o ´ ú §Ü ¼ " l oÛ ¼ _ f ¨ Ã ºÖ ¦ s

(" l oÛ ¼ f ¨ Ã º> Ã º) & t ¦, o & h Ü ¼ f ¨ Ã º> Ã

º . ¢ ¸ô Ç [ þ t # Q ¸ H " l oÛ ¼ _ \ -t f ¨ Ã ºë H) 3

\

-t Ð ç ß H â Ä º, " l oÛ ¼ ` ¦ f ¨ Ã º ¦ " é ¶ \ ¦ » 1 Ï Ø

¦ ô Ç F g H Ø æì r ô Ç î r1 l x \ -t \ ¦ ° ú | 9 3 l w # s

» 1 ÏØ ¦ ô Ç " é ¶ H % \ " f Å Ò Ð ¹ ¡ §f s > ÷ &# Q Å Ò0 A\ e

~

É r " é ¶ [ þ t \ _ # ÷ &4 A^ ÷ &# Q" f " é ¶ A _ " é ¶ Ð [

t ` ¦ S X Ò ¦ s Z } t 9, Õ ª õ " é ¶ A " é ¶ _ " l oÛ ¼ f ¨ Ã

º\ Ð ´ ú § É r % ò ¾ Ó` ¦ p u > ) a . " f H $ Û ¼ H " l o Û

¼ ` ¦ f ¨ Ã º H " é ¶ _ þ jü @y , | 9 _ © I ü < " l o Û

¼ ` ¦ f ¨ Ã º H " é ¶ ü < f ] X & h Ü ¼ Ð ½ + Ë H Å Ò0 A " é ¶

_ ½ ¨ ¸\ @ /ô Ç & ñ Ð\ ¦ ] j/ B N ô Ç . H $ Û ¼\ @ /ô Ç [ O " î É r 6 © \ " f 7 á § 8 [ jy [ O " î % i .

1970¸ í Û ¼J $ í× ¼ @ / < Æ + þ A { 9 5 Å q l (SLAC)

½

¨ è_ c \ " f µ 1 Ï H " l oÛ ¼ ` ¦ ì rF g ½ + É Ã º e H ì

rF g l \ ¦ Dale E. Sayers ü < Farrel W. Lytles % 6 £ § [ O u

" f 5 Å q l " l oÛ ¼ r @ /\ ¦ \ P > ÷ &% 3 [3]. z ´+ « >z ´

\

" f % 3 ` ¦ Ã º e H / B N ' a " l oÛ ¼ É r : £ ¤& ñ \ -t _ y © ¸

B Ä º [ jl M :ë H \ é ß Ò oF g` ¦ s 6 x H " l oÛ ¼ \ [ t s (XRD, X-ray diffraction) s í ß ê ø Í z ´+ « >\ H B Ä º Ä »6 x

> s 6 x| ¨ c Ã º e t ë ß , f ¨ Ã º Û ¼& 7 à Ô! 3 ` ¦ s 6 x H z

´+ « >\ H # Q 9¹ ¡ § s ´ ú § . : £ ¤ y " l o _ â Ä º, f ¨ Ã ºë H) 3 0

A_ כ ¹1 l x u H ñ { 9 ì ø Í& h Ü ¼ Ð ^ ñ_ 10%\

¸ p u t 3 l w l M :ë H \ ¦¾ ¡ §| 9 _ " l o X <s ' H ~ ½ Ó

F g 5 Å q l " l oÛ ¼ ` ¦ Ö ¸6 x # ë ß % 3 ` ¦ Ã º e . ô a $ 3

`

¦ (Bending magnet) s 6 x # " l oÛ ¼ ` ¦ µ 1 Ïí ß ¸2 ¤

H 5 Å q l \ ¦ 2 [ j@ / ~ ½ Ó F g 5 Å q l ¦ 9, ¶ ú { 9 © u

\

¦ (Insertion Device) s 6 x # 8¹ ¡ ¤ y © § > = ¦ ´ ú H (coherence) " l oÛ ¼ ` ¦ ë ß × ¼ H ~ ½ Ó F g 5 Å q l \ ¦ 3 [ j@ / ~ ½ Ó

F g 5 Å q l ¦ ¦, Ã ºz p ' U ´s _ ¶ ú { 9 © u \ ¦ s 6

x # " l oÛ ¼ ` O Û ¼; ¤ s Ã º x ï í s s ¦ \ -t {

;

¤ s Ã º eV s 9, s B Ä º ¸ ú ´ ú H ` O Û ¼ " l oÛ ¼ Y U s

$ \ ¦ ë ß [ þ t Ã º e H ~ ½ Ó F g` ¦ 4 [ j@ / ~ ½ Ó F g ¢ ¸ H X-ray Free Electron Laser (XFEL) ¦ ô Ç . V , É r % ò % i _ \ - t

\ ¦ " l oÛ ¼ s µ 1 Ïí ß ÷ & H 2 [ j@ / ¢ ¸ H 3 [ j@ / ~ ½ Ó F g

5 Å q l \ ¦ s 6 x , ¦¾ ¡ §| 9 _ X <s ' \ ¦ % 3 ` ¦ Ã º e

. ~ ½ Ó F g 5 Å q l \ " f µ 1 Ïí ß ÷ & H " l oÛ ¼ É r ª ô Ç \ - t

\ ¦ " l oÛ ¼ e Ü ¼ Ð é ß Ò ol (monochromator)\ ¦ s 6

x # : £ ¤& ñ ô Ç \ -t \ ¦ % 3 ` ¦ Ã º e . Fig. 3(a) H { 9 ì ø Í

&

h z ´+ « > © u \ ¦ Ð# Å Ò ¦ e . 8 £ ¤& ñ \ " f é ß Ò

ol \ ¦ : x õ ô Ç Ê ê r « Ñ Ð [ þ t # Q ¸ H é ß Ò o " l oÛ ¼ _ [ jl

H I 0 Ø ¦ l \ ¦ s 6 x # 8 £ ¤& ñ ¦ r « Ñ\ ¦ : x õ ô Ç Ê ê_

"

l oÛ ¼ _ [ jl H I t Ø ¦ l \ ¦ s 6 x # 8 £ ¤& ñ 9, r « Ñ Ð Â

Ò' µ 1 Ïí ß ÷ & H ì ø Í` ± y n C É r (fluorescence) I f Ø ¦ l \ ¦ s

(6)

Fig. 3. (Color online) (a) Schematic of XAFS measure- ment setup at a synchrotron X-ray source. Schematics of XAFS measurements with (b) transmission and (c) fluorescence modes.

6 x # 8 £ ¤& ñ ô Ç . { 9 ì ø Í& h Ü ¼ Ð I ⁰ Ø ¦ l ü < I ^t Ø ¦ l H s

: r o Õ þ ! Q+ þ A Ø ¦ l (ionization chamber detector)\ ¦ s

6 x # Ø ¦ 9, I f Ø ¦ l H s : r o+ þ A Ø ¦ l ü @\ Ge Ø ¦ l ü < Ò q t$ í Ø ¦ l (electron yield detector) 1

p

x ª ô Ç Ø ¦ l > hµ 1 Ï÷ &# Q © 6 x o ÷ &# Q e Ü ¼ 9, ¢ ¸ô Ç

Ð ¸| _ z ´+ « >\ & h ½ + Ëô Ç Ø ¦ l [ þ t s ½ ¨·> hµ 1 Ï÷ &

¦ e .

8 £ ¤& ñ \ " f È Òõ ¸× ¼ Ð 8 £ ¤& ñ , ^ " l oÛ ¼ f ¨ Ã

º\ ¦ [ þ t # Q ¸ H " l oÛ ¼ _ \ -t < ÊÃ º Ð % 3 ` ¦ Ã º e . # Q

"

r « Ñ\ y n C ¢ ¸ H { 9 ( , ª $ í , × æ$ í 1 p x)` ¦ ¥ ¸ s

, È Òõ ÷ & H [ jl H t Ã º < ÊÃ º Ð × ¦ # Q× ¼ H X <, s כ ` ¦ Beer Z O g Ë : ¢ ¸ H Beer-Lambert # 3 g Ë : ¢ ¸ H Beer-Lambert- Bouguer Z O g Ë : s ¦ 9 Ã ºd Ü ¼ Ð ³ ð & ³ 6 £ § õ ° ú

.

I _t (E) = I ₀ (E)e ^−µ(E)t , µ(E)t = ln I 0 (E) I _t (E)

(12)

#

l " f I t (E) ü < I 0 (E) H y y È Òõ ) a Õ ªo ¦ [ þ t # Q ¸ H " l o Û

¼ _ [ jl s ¦, µ(E) H f ¨ Ã º> Ã ºs 9, t H r « Ñ_ ¿ º a

s . Fig. 3(b)\ " f% ! 3 [ þ t # Q ¸ H " l oÛ ¼ _ [ jl ü < È Ò õ

ô Ç " l oÛ ¼ _ [ jl \ ¦ 8 £ ¤& ñ ç ß é ß > ^ " l oÛ ¼ f

¨ Ã º y n C{ \ ¦ % 3 ` ¦ Ã º e . r « Ñ " l oÛ ¼ ` ¦ f ¨ Ã ºô Ç H _

p H r « Ñ ? /_ " é ¶ \ y 2 ³ [ þ t s [ þ t # Q ¸ H " l oÛ ¼

` ¦ f ¨ Ã º ¦ " é ¶ _ y j Ë µÜ ¼ ÐÂ Ò' # Á # Qz ¤ H _ p s

¦, " f " é ¶ \ H 4 R ç ß ½ ¨" í s Ò q t " f Z }

É

r \ -t © I \ e ~ ± ú É r © I _ ½ ¨" í Ü ¼ Ð s

1 l x r \ { 9 # Q " f ì ø Í` ± y n Cs µ 1 Ïí ß ) a H כ ` ¦ _ p

ô Ç . " f " l oÛ ¼ f ¨ Ã º > Ã º H " l oÛ ¼ f ¨ Ã º\ É r ì

ø Í` ± y n C 8 £ ¤& ñ Ü ¼ Ð ¸ % 3 ` ¦ Ã º e .

ì ø

Í` ± y n C " l oÛ ¼ _ [ jl H Fig. 3(c) \ " f · p כ % ! 3

?

/Â Ò\ " f µ 1 Ïí ß ÷ & H ì ø Í` ± y n C_ ½ + Ës 9 6 £ § õ ° ú s > í ß

Fig. 4. Measured XAFS from Zn 0.95 Cd 0.05 Te powder at Cd K-edge as functions of incident X-ray energy with (a) transmission and (b) fluorescence modes. (c) EXAFS extracted from (a) and (b) data.

½

+ É Ã º e [6].

I f (E) = Z

dI f (z, E) = I 0 ε(E)µ(E) Z t

0 e ^−[µ

^T

^{(E)/ sin θ}

ⁱ

^+µ

^T

^(E

^f

^{)/ sin θ}

^f

^]z dz/ sin θ i

= I ₀ ε(E)µ(E)

µ T (E) + µ T (E f ) sin θ i / sin θ f

[1 − e ^−[µ

^T

^{(E)/ sin θ}

ⁱ

^+µ

^T

^(E

^f

^{)/ sin θ}

^f

^]t ] (13)

#

l " f dI f H r « Ñ ? / · û ª É r ~ Ã Ì} dz ÐÂ Ò' ¸ H ì ø Í` ± y n

C_ [ jl s ¦, ε(E) H ì ø Í` ± y n C_ 8 ú x ´ òÖ ¦( µ 1 Ïí ß ´ òÖ ¦ x Ø

¦ ´ òÖ ¦) s 9, µ ^T (E) H 8 ú x f ¨ Ã º> Ã º(: £ ¤& ñ \ -t \ e H

_ f ¨ Ã º > Ã º (µ) + É r [ þ t \ _ ô Ç C â f ¨ Ã º

>

Ã º (µ B )) s ¦, θ i ü < θ f H y y [ þ t # Q ¸ ¦ H " l oÛ ¼ _

y ¸s . ë ß µ µ ^B , µ T (E) ' µ(E) s . r

«

Ñ_ ¿ ºa · û ª` ¦ â Ä º ì ø Í` ± y n C_ f ¨ Ã º> Ã º µ ^T (E f ) H _

Á ºr ½ + É Ã º e ` ¦ ë ß p u . s ü < ° ú É r ¸| ` ¦ ë ß 7 á ¤ r v

H r « Ñ_ â Ä º, ì ø Í` ± y n C_ [ jl \ ¦ 6 £ § õ ° ú s ç ß é ß

>

& ñ o ½ + É Ã º e .

I f (E) = I 0 ε(E)

1 −

1 − µ(E)t sin θ i

, µ(E)t = I f (E)

I ₀ (E) sin θ i

ε(E) (14) d

\ " f sinθ i /ε(E) H X <s ' \ ¦ ½ © o H H õ & ñ \

"

f © W | ¨ c Ã º e H © Ã º ½ Ós . d (13) É r r « Ñ Ø æì r y

(7)

· û

ª ¦ (é ß 0 A f ¨ Ã º U ´s (unit absorption length) Ð 6

£ §), C â f ¨ Ã º > Ã º ß ¼t · ú § , [ þ t # Q ¸ H " l oÛ ¼ õ ì

ø Í` ± y n C " l oÛ ¼ _ [ jl 8 £ ¤& ñ Ü ¼ ÐÂ Ò' f ¨ Ã º > Ã º\ ¦ & ñ

½

+ É Ã º e 6 £ §` ¦ Ð# ï r .

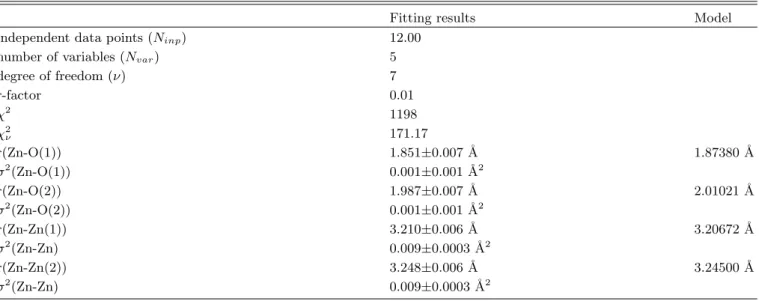

Figure 4(a) ü < (b) H À Ò Zn 0.95 Cd _0.05 Te r « Ñ_ Cd K f ¨ Ã ºë H) 3 (26711 eV) H % \ " f È Òõ ü < ì ø Í` ± y n C ¸× ¼ Ð 1

l

x r \ 8 £ ¤& ñ ô Ç s 9, 8 £ ¤& ñ ô Ç X <s ' \ ¦ d ¦ ´ ú » ¡ § (nor- malization) ô Ç Ê ê\ " é ¶ C â f ¨ Ã º (atomic background absorption)` ¦ ] j ¦ % 3 É r " l o s . " é ¶ C â f ¨ Ã

º\ ¦ ] j l 0 A # AUTOBK á Ô ÐÕ ªÏ þ ` ¦ s 6 x % i

[7]. È Òõ ¸× ¼ü < ì ø Í` ± y n C ¸× ¼ Ð 8 £ ¤& ñ ) a H ñ_ ß

¼l \ -t _ o\ É r f ¨ Ã º > Ã º â ¾ Ó$ í s Ø Ô

>

Ðs H X <, s כ É r 0 A\ " f s : r& h Ü ¼ Ð [ O " î ô Ç ü < ° ú s

È Òõ ¸× ¼ü < ì ø Í` ± y n C ¸× ¼ Ð 8 £ ¤& ñ H ~ ½ ÓZ O _ s \ l

H כ s . Fig. 4(c) Ð# Å Ò H כ õ ° ú s ¿ º t

~ ½ ÓZ O Ü ¼ Ð 8 £ ¤& ñ ) a X <s ' \ ¦ & h ] X ô Ç ~ ½ ÓZ O Ü ¼ Ð d ¦

´ ú

» ¡ § ¿ º X <s ' H B Ä º Ä » ô Ç כ ` ¦ · ú Ã º e . 0 A

\

" f s : r& h Ü ¼ Ð [ O " î Ù þ ¡1 p w s ì ø Í` ± y n C ¸× ¼ 8 £ ¤& ñ É r # Q

t ¸| s ´ ú ` ¦ M :\ ë ß ` ¦ É r X <s ' \ ¦ % 3 ` ¦ Ã º e

H ì ø Í \ È Òõ ¸× ¼ H r « Ñ_ ¿ ºa é ß 0 A f ¨ Ã º U ´s Ð

É r ¸| ë ß ë ß 7 á ¤ a % ~ É r X <s ' \ ¦ % 3 ` ¦ Ã º e

. " f { 9 ì ø Í& h Ü ¼ Ð X <s ' \ " f È Òõ ¸× ¼ Ð 8 £ ¤

&

ñ ) a X <s ' ì ø Í` ± y n C ¸× ¼ Ð 8 £ ¤& ñ ) a X <s ' Ð 8 c ç

$ í s e . Õ ª Q 6 £ § õ ° ú É r ¸| \ " f H ì ø Í` ± y n C ¸

×

¼ Ð 8 £ ¤& ñ ½ + É Ã ºµ 1 Ú\ \ O . 1) l ó ø Ís e H 9 2 £ § r « Ñ, 2)

ª s & h Ó ü É r r « Ñ, 3) 8 £ ¤& ñ H f ¨ Ã º = å Q é ß _ \ -t

r « Ñ\ í < Ê ) a É r " é ¶ è_ f ¨ Ã º = å Q é ß \ -t ü < Ä » ô

Ç â Ä º, 4) Á º î r " é ¶ è [ O D ¥ ½ + ËÓ ü t \ " f ! 9î r " é ¶ è _

f ¨ Ã ºë H) 3 \ " f 8 £ ¤& ñ ½ + É â Ä º, 5) H é # Qo r « Ñ 1 p x s

. 5) H é # Qo r « Ñ_ â Ä º È Òõ ¸× ¼ Ð 8 £ ¤& ñ

"

l oÛ ¼ s È Òõ \ ¦ ½ + É Ã º \ O Å Ò & h É r ª ë ß È Òõ < ÊÜ ¼

Ð ¿ ºa \ _ # =/ B G ÷ &t · ú § É r ª | 9 _ X <s ' \ ¦

% 3

` ¦ Ã º \ O . Õ ª Q ì ø Í` ± y n C ¸× ¼ Ð 8 £ ¤& ñ ô Ç Ê ê s : r& h Ü

¼ Ð Ð& ñ ` ¦ ¿ ºa \ _ # =/ B G ) a X <s ' \ ¦ §& ñ

½

+ É Ã º e . ¿ º î r r « Ñ ÐÂ Ò' 8 £ ¤& ñ ) a X <s ' \ " f H $

Û ¼ Â Òì r É r FLOU [8] Õ ªo ¦ " l o Â Òì r É r SABCOR [9] á Ô ÐÕ ªÏ þ Ü ¼ Ð r « Ñ ^ f ¨ Ã º\ (r « Ñ\ _ ô Ç ì ø Ín y n C _

F f ¨ Ã º) _ ô Ç + þ A` ¦ §& ñ ½ + É Ã º e .

½ ¨ H 0 A\ " f / å L ô Ç ü < ° ú s ¦¾ ¡ §| 9 _ X <s '

\

¦ % 3 H כ s Á º% Á Ð ¸ × æ כ ¹ . l Z O É r & ñ ^ _

½ ¨ ¸\ ¦ & ñ H X < { 9 ì ø Í& h Ü ¼ Ð 6 x ÷ & H " l oÛ ¼ \ [

t s (XRD) l Z O õ H ì r$ 3 ~ ½ ÓZ O \ e # Q" f : r| 9 & h Ü ¼ Ð

Ø Ôl M :ë H \ ½ ¨\ ¦ 0 Aô Ç r « Ñ ï r q ü < 8 £ ¤& ñ \ " f B

Ä º × æ K ë ß & ñ S X ô Ç & ñ Ð\ ¦ % 3 ` ¦ Ã º e . 8 £ ¤& ñ ) a X

<s ' \ í < Ê ) a ¸ ¸À Ó H X <s ' ë ß Ü ¼ Ð H · ú Ã

º \ O . 8 £ ¤& ñ ) a X <s ' ¸À Ó ¢ ¸ H ¸ \ ¦ í < Ê

¦ e H â Ä º ì r$ 3 Ü ¼ ÐÂ Ò' % 3 É r & ñ Ð H z ´] j & ñ

Ðü < ß ¼> Ø Ôt ë ß , # QÖ ¼ Â Òì r \ " f # Qb G> X <s ' = /

B

G ÷ &% 3 H t \ ¦ · ú Ã º \ O Ü ¼ 9, X <s ' \ ¦ Â Òì r& h Ü ¼ Ð §& ñ

H כ s Ô ¦ 0 p x . ` É r X <s ' \ ¦ % 3 l 0 A # r

« Ñ ï r q ü < 8 £ ¤& ñ \ " f ¸À Ó í < Ê÷ &t · ú § ¸2 ¤ y Z > y Å

Ò_ K 9, 1) r « Ñ ¿ ºa ¢ ¸ H · ú Ì q ts Ï ã T l _ ç H{ 9 $ í (uniformity), 2) Ø æì r ô Ç " l oÛ ¼ Ø ¦ ( Ã ºë ß counts s © ), 3) · û ª É r r « Ñ (r « Ñ ¿ ºa ¢ ¸ H Ï ã T l é ß 0 A f ¨ Ã º U ´s s

), 4) þ j è ¸ (: x > ¸ , > : x ¸ , ½ ¨¸ ú s ¸ 1

p x) 1 p x _ ½ Ó` ¦ ¦ 9K ë ß ) a .

ª | 9 _ X <s ' \ ¦ % 3 % 3 ¦ K ¸ & ñ | ¾ Ó& h ì r$ 3 \ O s

H & ñ S X ô Ç & ñ Ð\ ¦ % 3 l # Q§ > . : £ ¤ y & ñ S X ô Ç ½ ¨ ¸\ ' a ô

Ç & ñ Ð\ ¦ % 3 l 0 A # " l o ì r$ 3 É r 9 Ã º& h s . " l o ì

r$ 3 ` ¦ 0 A # 8 £ ¤& ñ ) a X <s ' ÐÂ Ò' & ñ S X ô Ç " l o X <s '

\ ¦ » ¡ ¤Ø ¦ ¦ (AUTOBK) [7], ì r$ 3 ` ¦ 0 Aô Ç ½ ¨ ¸& h ¸ 4

S q` ¦ ë ß [ þ t ¦ (ATOMS) [8], ½ ¨ ¸& h ¸4 S q ÐÂ Ò' s : r& h

" l o \ ¦ > í ß ô Ç Ê ê (FEFF) [10], X <s ' \ ¦ " l o s

: r \ ´ ú Æ Ò# Q Ðl \ ¦ : x # (FEFFIT) [8] & ñ | ¾ Ó& h ô Ç/ B M

½

¨ ¸\ @ /ô Ç & ñ Ð\ ¦ % 3 ` ¦ Ã º e .

1. ¤X N Ëc Ü R 6 KT ' [Ñ ÷ AUTOBK

~

½ Ó F g 5 Å q l \ " f 8 £ ¤& ñ ) a { 9 ì ø Í& h X <s ' H Fig. 4(a) ü < (b)\ " f Ð# Å Ò H כ õ Ä » . 8 £ ¤& ñ ) a X <

s

' \ ¦ d ¦ ´ ú » ¡ § ô Ç Ê ê, " é ¶ C â f ¨ Ã º\ ¦ ] j K " l o X

<s ' \ ¦ » ¡ ¤Ø ¦ K è q Ã º e . 8 £ ¤& ñ ) a X <s ' ÐÂ Ò'

"

l

o \ ¦ » ¡ ¤Ø ¦ l 0 A # $ f ¨ Ã ºë H) 3 A (pre-edge) Â

Òì r` ¦ ] j K ô Ç . { 9 ì ø Í& h Ü ¼ Ð È Òõ ¸× ¼ Ð 8 £ ¤& ñ ½ + É

â

Ä º f ¨ Ã ºë H) 3 A f ¨ Ã º> Ã º H Z ⁴ /E ³ \ q Y Vô Ç . # l

" f Z H " é ¶ ñs ¦ E H [ þ t # Q ¸ H " l oÛ ¼ _ \ -t s

. [ þ t # Q ¸ H " l oÛ ¼ _ \ -t & | 9 Ã º2 ¤ " é ¶ _ + þ A I

H (atomic form factor) f Ü ¼ Ð " l oÛ ¼ f ¨ Ã º

>

Ã º H & h & h Ü ¼ Ð × ¦ # Q H . Õ ª Q f ¨ Ã ºë H) 3 H % Ð

"

l oÛ ¼ _ \ -t ] X H " f f ¨ Ã º> Ã º H & t l r

9, " é ¶ _ + þ AI \ _ # × ¦ # Q× ¼ H Â Òì r õ f ¨ Ã

ºë H) 3 \ _ # 7 £ x H Â Òì r _ ½ + Ë\ _ # _ + þ

A < ÊÃ º_ + þ AI \ ¦ ° ú > ) a . " f { 9 ì ø Í& h Ü ¼ Ð f ¨ Ã ºë H )

3 50 ∼ 200 eV A Â Òì r \ " f_ f ¨ Ã º> Ã º H + þ A < Ê Ã

º Ð ³ ð & ³ # ¸ Á º~ ½ Ó . Fig. 5 H í ß o (ZnO) À

Ò r « Ñ ÐÂ Ò' È Òõ ¸× ¼ Ð 8 £ ¤& ñ ) a X <s ' s . f ¨

(8)

Fig. 5. (Color online) XAFS measured from ZnO powder at the Zn K-edge as a function of incident X-ray energy.

Ã

ºë H) 3 Z } s (edge step) 1.1 & ñ ¸ X <, r « Ñ_ ¿ ºa

è ¿ º, H כ ` ¦ _ p ô Ç . { 9 ì ø Í& h Ü ¼ Ð È Òõ ¸× ¼ Ð 8

£ ¤& ñ ½ + É â Ä º f ¨ Ã ºë H) 3 Z } s H é ß 0 A f ¨ Ã º U ´s 1.0 Ð

×

¼ Ð 8 £ ¤& ñ ) a f ¨ Ã ºë H) 3 Z } s ÐÂ Ò' r « Ñ ¿ ºa _ & h & ñ $ í

`

¦ ó ø Íé ß ½ + É Ã º e . ì ø Í` ± y n C ¸× ¼ Ð 8 £ ¤& ñ ô Ç â Ä º H s : r d

(12)ü < (13)\ " f Ð# ï r ü < ° ú s [ þ t # Q ¸ H c _ [ j l

(I ⁰ ), µ 1 Ïí ß x 9 Ø ¦ ´ òÖ ¦ (ε) { 9 c _ y ¸ (θ ⁱ )1 p x \

% ò

¾ Ó` ¦ ~ Ã Îl M :ë H \ f ¨ Ã ºë H) 3 Z } s H e _ _ ° ú כs ÷ & 9, Ó

ü

t o & h _ p H B Ä º p .

8 £ ¤& ñ ) a X <s ' _ ë H) 3 A f ¨ Ã º> Ã º (pre-edge line)\ ¦ ] j ¦, f ¨ Ã ºë H) 3 0 A_ f ¨ Ã º> Ã º\ ¦ d ¦ ´ ú » ¡ § ô Ç Ê

ê f ¨ Ã ºë H) 3 0 A_ " é ¶ C â f ¨ Ã º\ ¦ (post-edge line) ] j

" l o X <s ' \ ¦ % 3 ` ¦ Ã º e . { 9 ì ø Í& h Ü ¼ Ð " é ¶ C

â

f ¨ Ã º H + þ A < ÊÃ º m 9, Û ¼e ¦ s G ¹ ¡ § Z O ` ¦ (spline interpolation method) s 6 x # & ñ ô Ç . s { 9

º _ õ & ñ ` ¦ ~ 1 > ' ½ + É Ã º e ¸2 ¤ > hµ 1 Ï ) a á Ô ÐÕ ªÏ þ s

# Q > h e H X <, : r ½ ¨\ " f H AUTOBK [7] á Ô ÐÕ ª Ï þ

` ¦ 6 x % i . Fig. 6(a) H ë H) 3 A f ¨ Ã º > Ã º\ ¦ ] j

ô Ç Ê ê X <s ' \ ¦ d ¦ ´ ú » ¡ § ô Ç õ s . d ¦ ´ ú » ¡ § ) a X

<s ' \ " f " é ¶ _ C â f ¨ Ã º\ ¦ ] j Fig. 6(b)ü < ° ú

É r " l o X <s ' \ ¦ % 3 ` ¦ Ã º e . Fig. 6(b) H " l o X <

s

' \ ¦ F g _ Ã º < ÊÃ º Ð (k-space) · p כ s .

"

l

H # Q > h_ " é ¶ , | 9 ÐÂ Ò' ë ß [ þ t # Q ñ_ ½ + Ë\ _

ô Ç õ s . Ã º < ÊÃ º Ð è ß " l o \ ¦ / B N ç ß < ÊÃ º (r-space) Ð É Òo \ ¨ 8 ` ¦ ½ ¨ ¸\ @ /ô Ç 7 á § 8 z ´6 x

&

h & ñ Ð\ ¦ % 3 ` ¦ Ã º e . Fig. 6(c) É r É Òo \ ¨ 8 Ê ê

"

l

o ß ¼l \ ¦ · p כ s . É Òo \ ¨ 8 ) a " l o \ " f y

4 x Ä ºo H Å Ò0 A\ > r F H " é ¶ , | 9 ` ¦ · p

Fig. 6. (a) Normalized XAFS from ZnO powder at the Zn K-edge as a function of incident x-ray energy. (b) EXAFS extracted from (a) data as a function of photo- electron wave number. (c) Magnitude of Fourier trans- formed EXAFS as a function of distance from a Zn atom.

. 7 £ ¤ Fig. 6(c) \ " f " é ¶& h \ " é ¶ > r F 9, 1.7 ˚ A

H % _ 4 x Ä ºo H " é ¶ ÐÂ Ò' ' Í P : > r F H W 1

>

h_ í ß è " é ¶ [ þ t s 9, 2.8 ˚ A H % _ 4 x Ä ºo H Ü ¼ Ð Â

Ò' ¿ º P : " é ¶ , | 9 12> h_ " é ¶ [ þ t õ { 9 u ô Ç

9 t · ú § ¤l M :ë H \ y y 4 x ¸o _ 0 Au H z ´] j ½ + Ë

o Ð 0.3 ˚ A& ñ ¸ .

2. { ¢¨ | Ê Ý ATOMS

"

l

o X <s ' _ & ñ | ¾ Ó& h ì r$ 3 ` ¦ 0 A # " é ¶ ½ ¨ ¸\

@

"

é

¶ ½ ¨ ¸\ ¦ | 9 Ã º e . & ñ ^ , 4 ¤ ½ + ËÓ ü t| 9 , q & ñ | 9 ,

¸½ ¨ ¸^ 1 p x # Q t ½ ¨ ¸^ { 9 Ã º e Ü ¼ 9, & ñ ^

¦ 8 ¸ ¢ ¸ô Ç É r & ñ ½ ¨ ¸\ ¦ t ¦ e ` ¦ Ã º e

. 8 £ ¤& ñ ) a " l o X <s ' ÐÂ Ò' ½ ¨ ¸\ ¦ \ V8 £ ¤ ½ + É Ã º ¸ e t

ë ß , " l oÛ ¼ \ [ t s z ´+ « > 1 p x Ü ¼ Ð $ ½ ¨ ) a õ ÐÂ Ò '

(9)

Table 1. ZnO parameters for ATOMS calculations.

space group = p 63 m c a = 3.245, c = 5.205 core = Zn

Atom x y z

Zn 0.33333 0.66666 0.0

0 0.33333 0.66666 0.36

"

l

o ì r$ 3 s è / '0 >| 9 Ã º e . Õ ª Q $ 8 £ ¤& ñ ) a

\

[ t s z ´+ « > X <s ' \ O 8 ¸ " l o X <s ' ÐÂ Ò' r

«

& ñ | 9 s ¸ F « Ñ â Ä º { 9 ì ø Í& h " l oÛ ¼ \ [ t s

z ´+ « >Ü ¼ ÐÂ Ò' ½ ¨ ¸\ ¦ & ñ H כ É r B Ä º # Q§ > t ë ß , 8

£ ¤& ñ ) a " l o X <s ' ÐÂ Ò' " l oÛ ¼ ` ¦ f ¨ Ã ºô Ç " é ¶ Å Ò0 A _

ô Ç/ B M ½ ¨ ¸ H & ñ | ¨ c Ã º e . q & ñ | 9 s ¸ F « Ñ

¦ 8 ¸ & ñ | ¾ Ó& h ì r$ 3 ` ¦ 0 A # " é ¶ ¸4 S q` ¦ $ ë

ß [ þ t 9 כ ¹ e . & ñ | ¾ Ó& h " l o ì r$ 3 ` ¦ 0 A # @ /| Ä Ì

&

h Å Ò0 A " é ¶ [ þ t \ @ /ô Ç ¸4 S q` ¦ ë ß [ þ t # Q 9, " é ¶ ¸ 4

S q\ 9 כ ¹ô Ç & ñ Ð H 1) " l oÛ ¼ ` ¦ f ¨ Ã ºô Ç " é ¶ è_ 7 á x À Ó, 2)

×

æd " é ¶ Å Ò0 A\ 0 Au ô Ç É r " é ¶ _ 7 á x À Ó, 3) É r " é ¶

_ Ã º, 4) É r " é ¶ ü <_ ½ + Ë o ¢ ¸ H 0 Au s . ë ß

Table 1 É r í ß o & ñ ^ \ @ /ô Ç ¸4 S q` ¦ 0 Aô Ç ATOMS [7] > í ß \ " f כ ¹½ ¨÷ &# Qt H & ñ Ð\ ¦ Ð# Å Ò ¦ e .

0 A_ & ñ Ðü < ATOMS á Ô ÐÕ ªÏ þ ` ¦ s 6 x # × æd " é ¶

" é ¶ Å Ò0 A\ ì r í ¦ e H É r " é ¶ _ 0 Au \ ¦

>

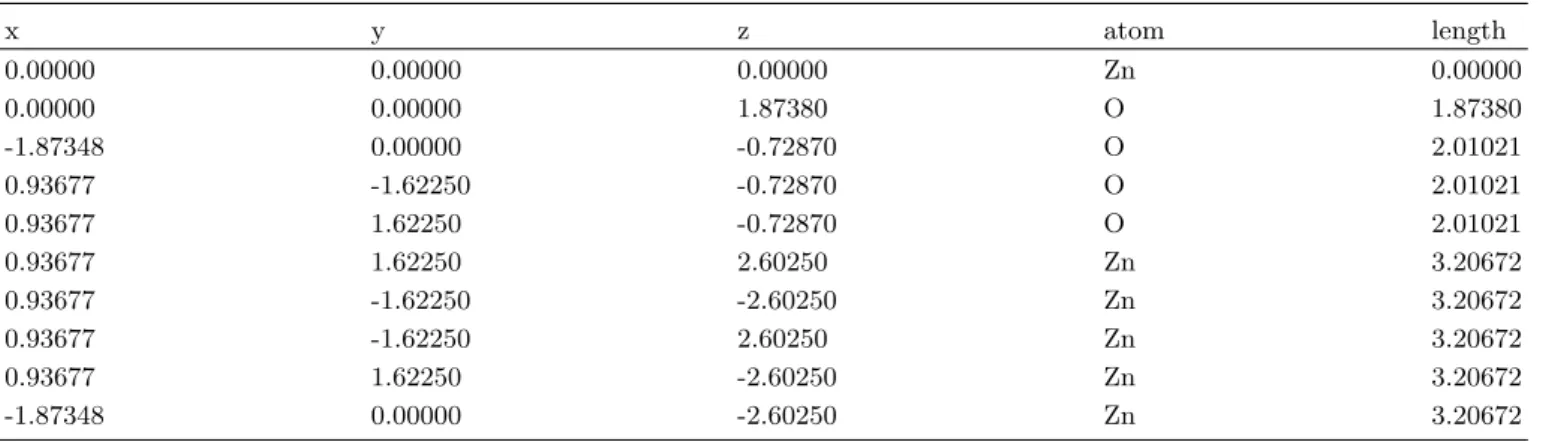

í ß ½ + É Ã º e . Table 2 H Table 1 _ & ñ Ð\ ¦ s 6 x # ATOMS > í ß ô Ç õ _ { 9 Â Òì r s . ATOMS H × æd

"

é

¶ \ " f î r " é ¶ [ þ t _ o Â Ò' > í ß 9, Å Ò# Q

"

é

¶ é # Qo _ ì ø Í â î ß \ e H ¸ H " é ¶ \ @ /ô Ç 0 Au ü <

×

æd " é ¶ t _ o \ ¦ > í ß H á Ô ÐÕ ªÏ þ s . × æd

"

é

¶ Å Ò0 A_ ô Ç/ B M ½ ¨ ¸\ @ /ô Ç ¸4 S q` ¦ ½ ÓÜ ¼ Ð FEFF á

Ô ÐÕ ªÏ þ ` ¦ s 6 x y " é ¶ \ @ /ô Ç " l o \ ¦ s : r& h Ü ¼

Ð > í ß ½ + É Ã º e .

3. T Â ] Ø 4 mÊ Ý FEFF

"

l

o _ l : r s : r É r 0 A_ " l o s : r ¼ # \ " f s p è

>

h\ ¦ % i . " l o s : rd (10)õ (11)\ " f " l o > í ß

`

¦ 0 A # 9 כ ¹ô Ç & ñ Ð H ÷ &4 A^ ß ¼l (F ), F g _ Ä

ÐÕ ªÏ þ É r y " é ¶ è_ · ú 9 ì r íü < ATOMS ÐÂ Ò' ]

j/ B N ) a " é ¶ ¸4 S q` ¦ s 6 x # × æd " é ¶ Å Ò0 A\ ì r í

Fig. 7. FEFF calculations of (a) back-scattering mag- nitude, (b) phase shift for back-scattering from O and Zn atoms, and (c) mean-free-path of a photoelectron as functions of photoelectron wave number.

H y " é ¶ \ @ /ô Ç [ j t & ñ Ð\ ¦ (F, λ, Φ) > í ß # ï r

. Fig. 7 É r FEFF á Ô ÐÕ ªÏ þ ` ¦ s 6 x # F g " é ¶ A

"

é

¶ Å Ò0 A\ > r F H í ß è ¢ ¸ H " é ¶ ÐÂ Ò' ÷ &4 A

^

»s 1 l x o \ ¦ ? / ¦ e . É r " é ¶ ñ 30 s

9 í ß è H 8 X <, ÷ &4 A^ ß ¼l \ H H s \ O t ë

& ñ ½ + É Ã º e . Õ ª Q " é ¶ ñ q 5 p w ô Ç " é ¶ è[ þ t ç ß _

"

f ½ ¨Z > l # Q§ > . " l o _ & ñ | ¾ Ó& h ì r$ 3 ` ¦ 0 A # FEFF ÐÂ Ò' > í ß ) a y " é ¶ \ @ /ô Ç & ñ Ð 9 Ã º& h Ü ¼ Ð

9 כ ¹ . FEFF ÐÂ Ò' > í ß ) a F H k 0{ 9 M : 0s t ë ß k 7 £ x " f / å L > 7 £ x # k = 3 ˚ A ⁻¹ H % \ " f þ

j@ /u ÷ &% 3 & h & h Ü ¼ Ð y èô Ç . k = 3 ˚ A ⁻¹ É r

∆E = 34 eV ü < { 9 u 9, f ¨ Ã ºë H) 3 Ü ¼ ÐÂ Ò' 34 eV ÷ &

H \ -t H H $ Û ¼ü < " l o \ ¦ ½ ¨ì r H â > ÷ & H \ - t

s . s כ É r F g " é ¶ A " é ¶ ÐÂ Ò' # Á # Q " f í l

\ H Y O o s 1 l x` ¦ t 3 l w ¦ " é ¶ A " é ¶ Å Ò0 A\ " f Ð r [

t l M :ë H \ ÷ &4 A^ ß ¼l & t t ë ß , k ° ú כs 3 ˚ A ⁻¹ s

t · ú § ¦, Ð o Ð s 1 l x l M :ë H \ " é ¶ A " é ¶

Ð ÷ &4 A^ | ¨ c 0 p x$ í s & h & h × ¦ # Q[ þ U` ¦ _ p H כ s .

@

/Â Òì r _ " é ¶ è\ " f s ü < Ä » ô Ç â ¾ Ó$ í s ' a ¹ 1 Ï ) a .

_ Ä »s 1 l x o (λ) H k ° ú כs 0\ Ö ¦ M : H " é ¶ A

XAFS and Local Structural and Chemical Properties

XAFS and Local Structural and Chemical Properties

Sang-Wook Han ∗

Department of Physics Education and Institute of Fusion Science, Chonbuk National University, Jeonju 561-756, Korea

(Received 6 August 2013 : revised 28 August 2013 : accepted 10 October 2013)

XAFS can be widely used to study various compounds. However, a precise analysis is required to obtain critical information from XAFS. We systematically discussed how to determine local structural and chemical properties from XAFS.

PACS numbers: 61.05.cj, 61.46.-w, 62.23.-c

Keywords: XAFS, XANES, EXAFS, Structure, Nanostructure

Â 6 Ò ç ¡] 8 ; ∗



 · ¡ ¤ @ / < Æ § õ  < Æ §¹ ¢ ¤  < ÆÂ Òü < Ö 6 x ½ + Ëõ  < Æ  ½ ¨ è,   Å Ò 561-756

(2013¸  8 Z 4 6{ 9  ~ Ã Î6 £ §, 2013¸  8 Z 4 28{ 9  Ã º& ñ  : r ~ Ã Î6 £ §, 2013¸  10 Z 4 10{ 9  > F  S X & ñ )

`

Ø Ôp  S ! F KÒ  ¦`  ¦ (Fermi Golden rule) s 6 x #  Ó ü t| 9  ? /   × þ  ) a : £ ¤& ñ " é ¶  è Å Ò0 A ½ ¨ ¸ x 9 o < Æ& h : £ ¤

$ í

`  ¦   & ñ   H l Z O s  (XAFS, X-ray absorption fine structure) s  .   H " l oÛ ¼  _  f  ¨ Ã º : £ ¤

$ í

`  ¦ s 6 x l  M :ë  H \  r « Ñ_   © I  ( ¦^ , Ó  o^ , l ^ ) ,   & ñ  ¸ (  & ñ ^ , q & ñ | 9 ), Õ ªo  ¦ + þ AI  ( 9  2

£ §,  í{ 9 , À Ò,  D ¥ ½ + ËÓ ü t) ü < Á º  ' a >  & h 6 x 0 p x  . ì  r$ 3 `  ¦ :  x #  Ó ü t| 9 `  ¦ ½ ¨$ í  ¦ e    H " é ¶  è_  7

á

x À Óü <, : £ ¤& ñ " é ¶  è_  í ß  oÃ º x 9 Õ ª " é ¶  è Å Ò0 A_  ô  Ç/ B M ½ ¨ ¸ : £ ¤$ í (local structural properties)`  ¦   & ñ

½

+ É Ã º e   .   H B Ä º ;  ¤V , >   ª ô  Ç  D ¥ ½ + ËÓ ü t _  : £ ¤$ í `  ¦   ½ ¨   H X <  Ö ¸6 x| ¨ c Ã º e  t ë ß , 8 £ ¤& ñ  ) a X

<s '  ÐÂ Ò'    & ñ & h   & ñ  Ð\  ¦ % 3 l  0 A #  B Ä º & ñ  §  ¦ `  ¦   É r 8 £ ¤& ñ x 9 ì  r$ 3 õ  ] X    9 כ ¹  .

 :

r  7 Hë  H \ " f  H 8 £ ¤& ñ `  ¦ :  x #  & ñ | ¾ Ó& h Ü ¼ Ð ô  Ç/ B M ½ ¨ ¸ x 9 o < Æ& h   : £ ¤$ í `  ¦   & ñ   H ~ ½ ÓZ O `  ¦ ^ > 

&

h Ü ¼ Ð  7 H _  % i  .

PACS numbers: 61.05.cj, 61.46.-w, 62.23.-c Keywords: , H $ Û ¼, " l o , ½ ¨ ¸,  ¸½ ¨ ¸

E-mail: [email protected]

1063

This is an Open Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License

(http://creativecommons.org/licenses/by-nc/3.0) which permits unrestricted non-commercial use, distribution, and reproduction in any

medium, provided the original work is properly cited.



 H (XAFS, X-ray absorption fine structure) Ó ü t| 9 

?

/\  e    H   × þ  ) a : £ ¤& ñ " é ¶  è Å Ò0 A_  ô  Ç/ B M ½ ¨ ¸ (local structural properties), o < Æ& h : £ ¤$ í (chemical valence state) x 9 ô  Ç/ B M  © I  x 9  ¸\  ¦ (local density of state)   

&

ñ ½ + É Ã º e    H l Z O Ü ¼ Ð H $ Û ¼ (XANES, X-ray absorption near edge structure) ü < " l o (EXAFS, extended x-ray absorption fine structure) % ò % i Ü ¼ Ð  ÷ ¶ . _  " é ¶ o 



 H y n C`  ¦ Ó ü t| 9 \  ¥ ¸s   y n Cõ  Ó ü t| 9 `  ¦ ½ ¨$ í   H " é ¶   ? /\  y



) e    H    ü <_   ©  ñ  6 x ×  æ \ " f     y n C`  ¦ f  ¨ Ã º

 ¦  É r  ª    © I  Ð   s    H  & ³ © \  l     H  כ s 

.    Ã »   _  F g  ´ òõ  Ð (photoelectric effect)Â Ò' 

· ú

 9   כ % ! 3 , : £ ¤& ñ ô  Ç \  -t  s  © _  \  -t \  ¦   y n C

`

 ¦ Ó ü t| 9 \  ¥ ¸s   , Ó ü t| 9  5 Å q _       H y n C`  ¦ f  ¨ Ã º #   ª 



 \  -t   © I    >  ÷ &  H X <, ¥ ¸# Å Ò  H y n C_  \  -t 

 Ø  æì  r y  Z  } É r " l oÛ ¼  `  ¦ " é ¶  \  ¥ ¸s   , " é ¶   ? / ± ú  É r

\

 -t   © I \  e  ~      ¸ " é ¶  _  y  j Ë µÜ ¼ ÐÂ Ò'  # Á # Q

" f  Ä »\  v >  î  r1 l x ½ + É Ã º e    H F g    (photoelectron)

| ¨

c Ã º e   .

"

é

¶   ? /\  y   2 ³     " é ¶  _  y  j Ë µÜ ¼ ÐÂ Ò'  # Á # Q  l

 0 A #   9 כ ¹ô  Ç þ j è \  -t   H Õ ª    _   íl   ª    ©  I

 \  -t ü < ` Ø Ôp  \  -t  ç ß _  s s  . ¥ ¸# ï  r " l oÛ ¼



 \  -t     _   íl  \  -t ü < ` Ø Ôp  \  -t  ç ß _ 

s  Ð    Ü ¼  Õ ª      H " l oÛ ¼  `  ¦ f  ¨ Ã º t  3 l w  9,

"

l oÛ ¼  _  \  -t  Õ ª s   Ð  ß ¼  ,      H " l oÛ ¼  `  ¦ f

 ¨ Ã º  ¦ " é ¶  _  y  j Ë µÜ ¼ ÐÂ Ò'  » 1 ÏØ  ¦ ½ + É Ã º e    H  כ s  .

Fig. 1(a)  H    [ þ t _    + þ A& h   \  -t   © I  x 9   s _ 

>

h¥ Æ  ¸s  .  ¸  H " é ¶   5 Å q \  y   2 ³ y      _   ª   \  - t

 ï  r 0 A  H Ø Ôl  M :ë  H \  y       f  ¨ Ã º   H " l oÛ ¼  _ 

\

 -t   H Ø Ô .   " f f  ¨ Ã º÷ &  H " l oÛ ¼  _  \  -t \  ¦ :



x #  Ó ü t| 9  ? /\   > r F    H " é ¶  è_  7 á x À Ó\  ¦ · ú  Ã º e   .

\

V\  ¦ [ þ t    Ã º è " é ¶  _  1S  © I \  e    H     " l oÛ ¼ 

`

Sang-Wook Han ^∗

Â 6 Ò ç ¡] 8 ; ^∗

· ¡ ¤ @ / < Æ § õ < Æ §¹ ¢ ¤ < ÆÂ Òü < Ö 6 x ½ + Ëõ < Æ ½ ¨ è, Å Ò 561-756

(2013¸ 8 Z 4 6{ 9 ~ Ã Î6 £ §, 2013¸ 8 Z 4 28{ 9 Ã º& ñ : r ~ Ã Î6 £ §, 2013¸ 10 Z 4 10{ 9 > F S X & ñ )

Ø Ôp S ! F KÒ ¦` ¦ (Fermi Golden rule) s 6 x # Ó ü t| 9 ? / × þ ) a : £ ¤& ñ " é ¶ è Å Ò0 A ½ ¨ ¸ x 9 o < Æ& h : £ ¤

` ¦ & ñ H l Z O s (XAFS, X-ray absorption fine structure) s . H " l oÛ ¼ _ f ¨ Ã º : £ ¤

` ¦ s 6 x l M :ë H \ r « Ñ_ © I ( ¦^ , Ó o^ , l ^ ) , & ñ ¸ ( & ñ ^ , q & ñ | 9 ), Õ ªo ¦ + þ AI ( 9 2

£ §, í{ 9 , À Ò, D ¥ ½ + ËÓ ü t) ü < Á º ' a > & h 6 x 0 p x . ì r$ 3 ` ¦ : x # Ó ü t| 9 ` ¦ ½ ¨$ í ¦ e H " é ¶ è_ 7

x À Óü <, : £ ¤& ñ " é ¶ è_ í ß oÃ º x 9 Õ ª " é ¶ è Å Ò0 A_ ô Ç/ B M ½ ¨ ¸ : £ ¤$ í (local structural properties)` ¦ & ñ

+ É Ã º e . H B Ä º ; ¤V , > ª ô Ç D ¥ ½ + ËÓ ü t _ : £ ¤$ í ` ¦ ½ ¨ H X < Ö ¸6 x| ¨ c Ã º e t ë ß , 8 £ ¤& ñ ) a X

<s ' ÐÂ Ò' & ñ & h & ñ Ð\ ¦ % 3 l 0 A # B Ä º & ñ § ¦ ` ¦ É r 8 £ ¤& ñ x 9 ì r$ 3 õ ] X 9 כ ¹ .

:

r 7 Hë H \ " f H 8 £ ¤& ñ ` ¦ : x # & ñ | ¾ Ó& h Ü ¼ Ð ô Ç/ B M ½ ¨ ¸ x 9 o < Æ& h : £ ¤$ í ` ¦ & ñ H ~ ½ ÓZ O ` ¦ ^ >

h Ü ¼ Ð 7 H _ % i .

PACS numbers: 61.05.cj, 61.46.-w, 62.23.-c Keywords: , H $ Û ¼, " l o , ½ ¨ ¸, ¸½ ¨ ¸

H (XAFS, X-ray absorption fine structure) Ó ü t| 9

/\ e H × þ ) a : £ ¤& ñ " é ¶ è Å Ò0 A_ ô Ç/ B M ½ ¨ ¸ (local structural properties), o < Æ& h : £ ¤$ í (chemical valence state) x 9 ô Ç/ B M © I x 9 ¸\ ¦ (local density of state)

ñ ½ + É Ã º e H l Z O Ü ¼ Ð H $ Û ¼ (XANES, X-ray absorption near edge structure) ü < " l o (EXAFS, extended x-ray absorption fine structure) % ò % i Ü ¼ Ð ÷ ¶ . _ " é ¶ o

H y n C` ¦ Ó ü t| 9 \ ¥ ¸s y n Cõ Ó ü t| 9 ` ¦ ½ ¨$ í H " é ¶ ? /\ y

) e H ü <_ © ñ 6 x × æ \ " f y n C` ¦ f ¨ Ã º

¦ É r ª © I Ð s H & ³ © \ l H כ s

. Ã » _ F g ´ òõ Ð (photoelectric effect)Â Ò'

9 כ % ! 3 , : £ ¤& ñ ô Ç \ -t s © _ \ -t \ ¦ y n C

¦ Ó ü t| 9 \ ¥ ¸s , Ó ü t| 9 5 Å q _ H y n C` ¦ f ¨ Ã º # ª

\ -t © I > ÷ & H X <, ¥ ¸# Å Ò H y n C_ \ -t

Ø æì r y Z } É r " l oÛ ¼ ` ¦ " é ¶ \ ¥ ¸s , " é ¶ ? / ± ú É r

-t © I \ e ~ ¸ " é ¶ _ y j Ë µÜ ¼ ÐÂ Ò' # Á # Q

" f Ä »\ v > î r1 l x ½ + É Ã º e H F g (photoelectron)

c Ã º e .

¶ ? /\ y 2 ³ " é ¶ _ y j Ë µÜ ¼ ÐÂ Ò' # Á # Q l

0 A # 9 כ ¹ô Ç þ j è \ -t H Õ ª _ íl ª © I

\ -t ü < ` Ø Ôp \ -t ç ß _ s s . ¥ ¸# ï r " l oÛ ¼

\ -t _ íl \ -t ü < ` Ø Ôp \ -t ç ß _

s Ð Ü ¼ Õ ª H " l oÛ ¼ ` ¦ f ¨ Ã º t 3 l w 9,

l oÛ ¼ _ \ -t Õ ª s Ð ß ¼ , H " l oÛ ¼ ` ¦ f

¨ Ã º ¦ " é ¶ _ y j Ë µÜ ¼ ÐÂ Ò' » 1 ÏØ ¦ ½ + É Ã º e H כ s .

Fig. 1(a) H [ þ t _ + þ A& h \ -t © I x 9 s _

h¥ Æ ¸s . ¸ H " é ¶ 5 Å q \ y 2 ³ y _ ª \ - t

ï r 0 A H Ø Ôl M :ë H \ y f ¨ Ã º H " l oÛ ¼ _

-t H Ø Ô . " f f ¨ Ã º÷ & H " l oÛ ¼ _ \ -t \ ¦ :

x # Ó ü t| 9 ? /\ > r F H " é ¶ è_ 7 á x À Ó\ ¦ · ú Ã º e .

V\ ¦ [ þ t Ã º è " é ¶ _ 1S © I \ e H " l oÛ ¼

¦ f ¨ Ã º H \ -t H (K-edge) 13.6 eV s 9, ^ o =_ (Fe) 1S © I _ " l oÛ ¼ ` ¦ f ¨ Ã º H \ -t H (K-edge) 7112 eV s ¦ Cu 2P 3/2 f ¨ Ã º H " l oÛ ¼ _ \ - t

H (L III -edge) 932 eV s . y " é ¶ è_ f ¨ Ã º

H " l oÛ ¼ _ \ -t H 1960¸ @ / ´ ú \ McMaster\ _

z ´+ « >& h Ü ¼ Ð & ñ o ÷ &% 3 [1]. ô Ç¼ # y 2 ³ " l oÛ ¼

¦ f ¨ Ã º ¦ íl _ ª © I ÐÂ Ò' \ -t ï r 0 A Z }

É

r É r ª © I Ð s > ÷ & Õ ª e % 3 ~ í l

ª © I \ H 4 R y Ü ¼ Ð+ ½ ¨" í (hole)s Ò q

tl > ÷ & 9, s M : Õ ª ½ ¨" í Ð \ -t ï r 0 A Z } É r © I

\ e ~ \ -t ± ú É r ï r 0 A_ ½ ¨" í Ü ¼ Ð s ô

Ç . s M : Z } É r \ -t ï r 0 A\ e ~ ± ú É r \ - t

© I Ð s " f ¿ º \ -t ï r 0 A s ë ß p u _ \ - t

\ ¦ µ 1 Ïí ß > ÷ & H X <, s כ s ì ø Í` ± y n C (fluorescence)s

[2]. { 9 ì ø Í& h " é ¶ \ " f H ± ú É r \ -t ï r 0 A_

" l oÛ ¼ ` ¦ f ¨ Ã º ¦ " é ¶ µ 1 ÚÜ ¼ Ð 4 R , \ -t ï

r 0 A Z } É r © I \ e ~ Ð Õ ª ½ ¨" í Ü ¼ Ð s

" f ì ø Í` ± y n C` ¦ µ 1 Ïí ß < ÊÜ ¼ Ð " é ¶ ? / \ _ ô Ç " l o Û

¼ f ¨ Ã ºü < ì ø Í` ± y n C µ 1 Ïí ß É r _ 1 l x r \ { 9 # Qè ß . " é ¶

/ " é ¶ _ y j Ë µÜ ¼ ÐÂ Ò' # Á # Q l 0 A # f ¨ Ã º

H " l oÛ ¼ _ \ -t ü <, ° ú É r " é ¶ ? / Z } É r \ -t ï r 0

A\ e ~ ½ ¨" í s e H ± ú É r \ -t ï r 0 A Ð b # Q t

" f µ 1 Ïí ß H ì ø Í` ± y n C_ \ -t H Ø Ô . \ V\ ¦ [ þ t

, ½ ¨o (Cu) 1S © I _ \ ¦ » 1 ÏØ ¦ r v l 0 A # 9 כ

¹ô Ç þ j è\ -t H (K-edge) 8979 eV s 9, 1S © I _

4 R ¦ Ò q t| ½ ¨" í É r 2P © I _ 3P © I

_ G Ä º> ÷ & H X <, 2P © I _ 1S © I

Ð s H â Ä º (K α ) 8047 eV _ " l oÛ ¼ ` ¦ µ 1 Ïí ß ¦, 3P © I _ 1S © I Ð s H â Ä º\ H (K β ) 8904 eV _ " l oÛ ¼ ` ¦ µ 1 Ïí ß H כ s . ü @Â Ò\ " f ¥ ¸# Å Ò

H " l oÛ ¼ _ \ -t 8979 eV Ð H " l oÛ ¼ ` ¦ ¥ ¸# Å

Ò # Q " \ -t \ " f H t 1S © I _ ½ ¨o " é ¶

¦ » 1 ÏØ ¦ # µ 1 ÚÜ ¼ Ð 4 R ` ¦ Ã º e Ü ¼ 9, 2P © I \ " f 1S © I Ð ¢ ¸ H 3P © I \ " f 1S © I Ð s H _

\ -t s H { 9 & ñ < ÊÜ ¼ Ð ½ ¨o " é ¶ \ " f µ 1 Ïí ß ÷ & H ì

ø Í` ± y n C_ \ -t H { 9 & ñ > 8047 eVü < 8904 eV ) a [Fig. 1(a) Ã Ð ¸]. : £ ¤& ñ ô Ç \ -t \ ¦ é ß Ò oF g " l oÛ ¼ ` ¦ r

« Ñ\ ¥ ¸s " f µ 1 Ïí ß ÷ & H ì ø Í` ± y n C_ \ -t \ ¦ ì r$ 3 # r

« Ñ\ ¦ ½ ¨$ í H " é ¶ è_ 7 á x À Óü < í ß oÃ º Õ ªo ¦ " é ¶ è_

ª ` ¦ & ñ H X-ray photoemission spectroscopy (XPS) l

Z O É r ü < Ä » t ë ß , É r : £ ¤f ç ¸ e .

XPS H é ß Ò o " l oÛ ¼ ` ¦ 6 x 9, Z } É r \ -t ï r 0 A\ e

~ ± ú É r ï r 0 A Ð s " f µ 1 Ïí ß H " l oÛ ¼ ` ¦ ì
