가이드 폭과 위치조절이 가능한 퍼팅훈련시스템 개발 및 유용성 평가
Development and Evaluation of a Putting Training System with Changeable Guideline of Width and Distance
길세기*, 김장회, 문제헌, 박종철, 김태완, 김광준, 이상철, 황종학
S. K. Kil, J. H. Kim, J. H. Moon, J. C. Park, T. W. Kim, K. J. Kim, S. C. Lee, J. H. Hwang
요 약
본 연구에서는 가이드 폭과 위치조절을 통해 퍼팅 시 순차적인 집중력 강화를 유도하여 퍼팅능력향상을 이끌어낼 수 있는 퍼팅훈련시스템을 개발하고 유용성을 평가하였다. 시스템의 하드웨어는 LEGO NXT 콘트 롤러와 금속 Tetrix 세트를 이용하여 개발하였으며 소프트웨어는 LabVIEW ver. 2010을 사용하였다. 시스템 의 유용성 평가를 위해 비숙련자 10인과 숙련자(KPGA) 5인에 대해 개발된 시스템의 폭·위치 변화 퍼팅훈 련을 10세트 실시하고 의견을 조사하였다. 실험결과 손목부위에서의 속도·가속도 변화 감소 및 머리부위의 변위 감소를 확인할 수 있었으며, 의견조사에서 집중력 향상과 동기부여에 도움이 된다는 소견을 얻을 수 있었다. 본 시스템의 가이드 폭·위치 조절방식의 훈련법은 퍼팅을 위한 것으로 비슷한 운동구조를 갖는 노 약자·장애인용 파크골프나 게이트볼 훈련에도 쉽게 적용이 가능할 것으로 판단된다.
ABSTRACT
The purpose of this study was development and evaluation of putting training system with specialized guides which were adjustable its width and changeable its distance from the ball. The system hardwares that used in this study were made by LEGO NXT and Tetrix set. The system software was made by LabVIEW ver. 2010. The subjects were organized in non-experts(10persons) and KPGA(5persons) players. The putting training schedule was composed of 10 sets and each sets were identically same, which were organized in 4 different width of its guide at 3 different distance from the ball hitting spot, 3 repetition each. The speed/acceleration in wrist area and movement in head area were both reduced by the putting training. Most of testees submitted positive comments in aspect of concentration and motivation. This training method which had changeable width and distance will be able to adapt easily to another sports for the handicapped and the elderly such as ParkGolf or Gateball.
Keyword : Putting, Concentration Training, Guideline, ParkGolf, Gateball
접 수 일 : 2014.11.14 심사완료일 : 2014.11.19 게재확정일 : 2014.11.24
* 길세기 : 한국스포츠개발원 선임연구원 [email protected] (주저자)
김장회 : 서울대학교 체육교육학과 박사과정 [email protected] (공동저자) 문제헌 : 서울대학교 체육교육학과 박사과정
[email protected] (공동저자) 박종철 : 한국스포츠개발원 연구원
[email protected] (공동저자) 김태완 : 한국스포츠개발원 선임연구원
[email protected] (공동저자) 김광준 : 한국스포츠개발원 선임연구원
[email protected] (공동저자) 이상철 : 한국스포츠개발원 책임연구원
[email protected] (공동저자) 황종학 : 한국스포츠개발원 책임연구원
[email protected] (공동저자)
에서 스윙과 퍼팅이 차지하는 비율이 개인차는 있 지만 90%를 상회하며 그 중 퍼팅이 40～50%를 차 지한다(Steve Newel, 2006)[1]. 그만큼 퍼팅이 전체 골프게임에 영향력이 크다고 할 수 있다. 대체로 경 기에 임하는 프로나 아마추어 골퍼는 그날의 심리 및 몸의 상태에 따라 방향성과 거리감 또는 경사감 에 대한 오차의 범위가 크고 작을 수가 있으며 이 를 보통 “퍼팅감”이라는 용어로 표현하며 감각에 의 존한 퍼팅을 하게 된다.
최근에는 감각에 의존하는 퍼팅에 더하여, 퍼팅의 일관성 및 정확성과 거리감을 개선하기 위해 과학 적인 이론을 기반으로 한 퍼팅분석을 수행하는 퍼 팅 메카닉(Putting Mechanic)이 활발히 연구되고 있 다. 진자이론을 바탕으로 한 진자퍼팅기(박진, 2002)[2], 무선 악력 및 가속도 측정장치를 이용한 스트로크분석(김형식, 2007, 박진 외, 2012)[3,4] 등이 활발하게 연구되고 있으며, 많은 종류의 퍼팅 매트, 레이저를 이용한 임팩트 분석기, 비디오를 이용한 GUI 분석기(김수진 외, 2009)[5] 등 퍼팅스트로크 궤도를 진자운동과 같은 직선스트로크로 교정하기 위한 제품들이 주로 개발․연구되고 있다
그러나 일반적으로 프로선수의 퍼터헤드 스윙궤 도는 inside to inside, 초보자는 outside to inside로 나타나는 것으로 알려져 있으며(Mikyung Sim et al, 2010)[6], 사람마다 신체 각 관절과 체절의 각도 와 움직임이 모두 달라 사람이 퍼팅로봇과 같은 정 확한 진자운동을 하는 것은 매우 어려우며, 이를 통 해 퍼팅의 정확성을 높이는 것은 한계가 있는 것으 로 예상된다.
이에 본 연구에서는 퍼팅라인상의 가이드 폭과 위치 조절을 통해 퍼팅훈련시 순차적인 집중력 강 화를 유도하여 퍼팅능력향상을 이끌어낼 수 있는 퍼팅훈련시스템을 개발하고 그 유용성을 평가하고 자 하였다.
최근 노약자·장애인용 스포츠로 각광받고 있는 파크골프나(조영길, 2013)[7] 게이트볼(소위영 외, 2010)[8]의 경우, 골프퍼팅과 유사한 운동구조를 가 지고 있어 제안된 시스템의 가이드 폭과 위치변화 를 통한 집중력 향상 훈련방식을 쉽게 이식하여 연 습에 사용할 수 있을 것으로 판단된다.
NXT Mindstorm 콘트롤러와 Figelli L12-NXT-100 액츄에이터, Tetrix 알루미늄 구조물을 사용하여 개 발하였으며, 하부구조는 스키드 플레이트 구조로 구 성하여 폭과 위치 변화 시 움직임 저항을 줄이도록 하였다.
그림 2는 가이드 폭과 위치변화 모습을 나타내고 있다. Foot 스위치를 사용하여 3차례 퍼팅 후 스위 치를 밟을 때마다 가이드 폭이 101mm, 66mm, 58mm, 45mm의 4단계 폭으로 줄어들게 함으로써 퍼팅 시 압박감을 생성하고 퍼팅라인의 일관성 훈 련을 수행할 수 있도록 하였다.
또한 가이드(101mm->45mm 폭변화) 위치가 퍼 팅시작점으로부터 400mm, 800mm, 1200mm의 위치 순서로 멀어지도록 하여 숏퍼팅, 미들퍼팅, 롱퍼팅 훈련이 가능하도록 개발하였다.
그림 1. 개발된 퍼팅훈련시스템
101mm 66mm 58mm 45mm (a) 가이드 폭 변화
400mm 800mm 1200mm
(b)가이드 위치 변화 그림 2. 가이드 폭과 위치 변화 모습 2.2 실험 및 결과
본 연구에서의 실험환경은 아래의 그림 3과 같다.
적외선 카메라 8대가 설치된 공간의 중심에 개발된 퍼팅훈련시스템을 위치시켜 가이드 폭․위치 변화 실험과 동작분석 실험을 실시하였다.
그림 3. 실험환경
그림 4는 실제 실험모습이다. 가이드 폭․위치 변 화 실험은 비숙련자 10인에 대해 2주간 총 10세트 에 걸쳐 1세트 당 36퍼팅(폭 4단계, 위치 3단계, 폭 별 3퍼팅)을 실시하였고, 결과는 실험운영요원이 수 기 기록하였다.
동작분석실험은 가이드 폭·위치 변화 실험에 참 여한 비숙련자 10명 중 자원자 4명에 대해 1세트와 10세트 실험 시 동작분석을 실시하여 폭·위치 변화
실험 전후의 동작분석비교를 수행하였으며, 숙련자 5인에 대해서는 1세트의 가이드 폭·위치 실험을 동 작분석과 동시에 실시하였다. 동작분석 및 데이터 획득에는 Motion Analysis사의 시스템을 사용하였 다.
표 1과 그림 5는 가이드 폭․위치변화에 따른 실 험결과이다. 표 1의 각 셀은 3회 퍼팅 시 성공횟수 를 나타내며 그림 5는 각 세트별(1세트 총 36퍼팅) 퍼팅성공률을 나타낸다. 퍼팅훈련 시 숙련자의 지도 나 퍼팅교육 없이 비숙련자 임의로 퍼팅하도록 하 여 폭·위치 변화를 통한 압박감 외에 다른 요소는 최대한 배제하고자 하였다. 퍼팅의 성공률은 세트가 진행될수록 증가되는 추세임을 알 수 있다.
그림 4. 실험모습

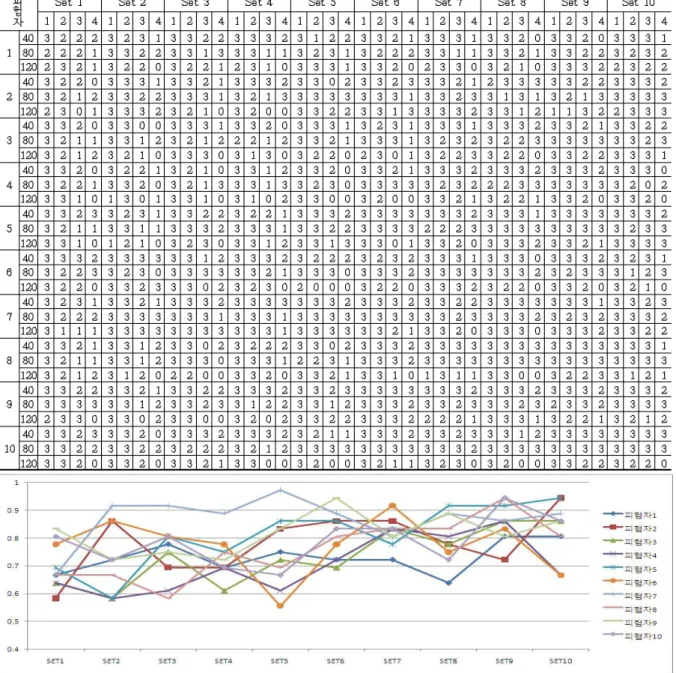

그림 5. 가이드 폭․위치 변화 실험성공률(비숙련자 10인, 각 세트는 36퍼팅: 폭4단계×위치3단계×3퍼팅) 그림 6, 그림 7, 그림 8은 동작분석 실험 모습과
결과이다. 2주간 10세트의 가이드 폭·위치 변화 실 험 전후를 비교하면, 머리부위의 변위와 퍼터헤드 부위의 속도·가속도 변화 감소가 뚜렷하게 나타나고 있으며 손목각도의 변화량 감소도 확인할 수 있다.
모든 세트의 가이드 폭·위치 변화 실험시에는 실 험 종료시마다 피험자 의견을 조사하여 개발된 시 스템의 유용성 평가와 장·단점 분석을 수행하고자 하였다.
표 2는 개발된 퍼팅훈련시스템에 대한 피험자 의 견이다. 비숙련자와 숙련자 공통으로 집중력 향상과
동기부여(흥미유발), 퍼팅일관성 향상을 장점으로 보았으며, 비숙련자는 심리적 압박, 숙련자는 가이 드 위치변화를 통한 숏퍼팅, 미들퍼팅, 롱퍼팅 라이 닝 향상을 장점으로 보았다.
시스템의 단점으로는 비숙련자의 경우 경사조절 기능 부재와 시스템의 짧은 길이를 지적하였고, 숙 련자의 경우 4단계 가이드 폭이 너무 좁아 부지불 식간에 손목을 사용하게 된다는 점을 지적하였다.
개발된 시스템은 기 설명한 바와 같이, 퍼팅라인 의 정확도 향상, 집중력 강화, 동기부여, 흥미유발 등의 장점 및 기대효과를 갖는 것으로 나타났다.

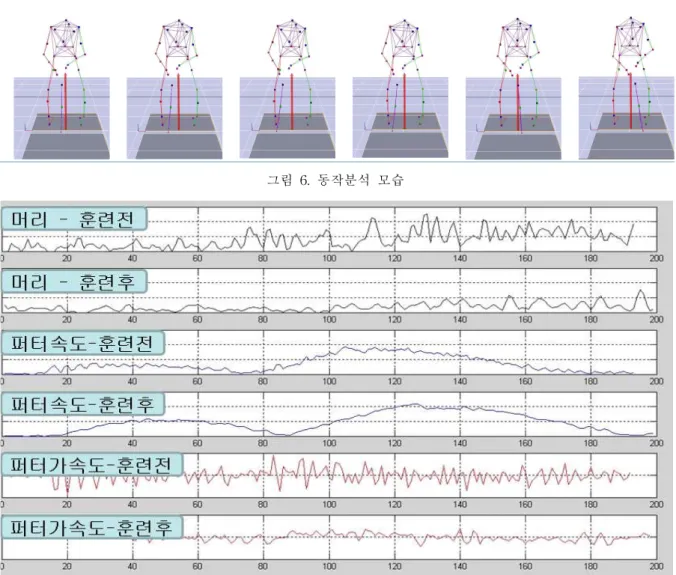

그림 7. 가이드 폭·위치 변화훈련(총 10세트) 전후 동작분석 비교 (비숙련자, 가로축:100Hz 샘플링) 그림 6. 동작분석 모습
그림 8. 퍼팅훈련(10세트) 전후 손목각도변화 (비숙련자)
표 2. 퍼팅훈련시스템에 대한 피험자의견
또한 본 시스템의 가이드 폭·위치 변화 방법은 노약자·장애인도 많이 이용하는 파크골프, 그라운드 골프, 게이트볼과 같이 퍼팅과 유사한 개념과 운동 구조를 갖는 종목에 적용가능하며, 이 기기에 대한
본 연구에서는 가이드 폭과 위치조절을 통해 퍼 팅 시 순차적인 집중력 강화를 유도하여 퍼팅능력 향상을 이끌어낼 수 있는 퍼팅훈련시스템을 개발하 고 유용성을 평가하였다. 가이드 폭․위치 변화 실 험은 비숙련자 10인에 대해 2주간 총 10세트에 걸 쳐 1세트 당 36퍼팅(폭 4단계, 위치 3단계, 폭별 3퍼 팅)을 실시하였고, 결과는 실험운영요원이 수기 기 록하였다. 동작분석실험은 가이드 폭·위치 변화 실 험에 참여한 비숙련자 10명 중 자원자 4명에 대해 1세트와 10세트 실험 시 동작분석을 실시하여 폭·위 치 변화 실험 전후의 동작분석비교를 수행하였으며, 숙련자 5인에 대해서는 1세트의 가이드 폭·위치 실 험을 동작분석과 동시에 실시하였다. 실험결과 손목 부위에서의 속도·가속도 변화 감소 및 머리부위의 변위 감소를 확인할 수 있었으며, 의견조사에서 퍼 팅라인의 일관성 향상, 집중력 강화, 동기부여, 흥미 유발 등의 장점 및 기대효과를 갖는 것으로 조사되 어 시스템 개발의 유용성을 확인할 수 있었다.
