æ· ¡ ¤ @ /† < Ɠ § # 3 @ /† < Æ Ó ü t o “ §¹ ¢ ¤ õ , ' õ AÅ Ò 361-763

Fe 60 Sb 40 M 4 X ì Ä ¶  ¥ Œ £ ?8 ý Œ ¡ ;” ¼ Œ ºÄ Z ØV Ä; c å ¾ ˔ X ¢ Ž ì ŏ Œ

… è

¡ ò 6 B) o  · U ' å   ™ ¸

Ø

æ· ¡ ¤ @ /† < Ɠ §  # 3 @ /† < Æ Ó ü t o “ §¹ ¢ ¤ õ , ' õ AÅ Ò 361-763

­

¤) ç ƒ Ô

Ø

æ· ¡ ¤ @ /† < Ɠ §  ƒ  õ † < Æ@ /† < Æ Ó ü t o † < Æõ , ' õ AÅ Ò 361-763

(2012¸   3 Z 4 14{ 9  ~ à Î6 £ §, 2012¸   4 Z 4 10{ 9  à º& ñ ‘ : r ~ à Î6 £ §, 2012¸   5 Z 4 7{ 9  > F  S X ‰& ñ )

l

> & h  ½ + ËF KZ O Ü ¼– Ð Fe

⁶⁰

Sb

40

½ + ËF K r « Ñ\  ¦ ] j› ¸ % i “ ¦ s  r « Ñ\  @ / # Œ ”  1 l x  § 4 > \ _ ô  Ç   oü <

X‚    r] X  x 9  EXAFS\  _ ô  Ç p [ j½ ¨› ¸ ì  r$ 3 `  ¦ z  ´r  % i  . l > & h  ½ + ËF K“ É r y Œ •y Œ • milling r ç ß –s  1, 2, 4, 6, 12, 24 r ç ß – s % 3 Ü ¼ 9 24r ç ß –_  milling\  _ K  @ / Òì  r ½ + ËF K  o  ) a  כ `  ¦ S X ‰ “   % i  . r « Ñ\  @ /ô  Ç



 o x 9  ½ ¨› ¸_     o\  ¦ † < Êa  ì  r$ 3 † < ÊÜ ¼– Ð+ ‹ r « Ñ_   l & h  : £ ¤$ í s  p [ j½ ¨› ¸_     oü < x 9 ] X ô  Ç › ' a > \  ¦

t “ ¦ e ” 6 £ §`  ¦ S X ‰ “   % i “ ¦ Fe-Fe ordering_     oü < r « Ñ_    o x 9 ] X ô  Ç › ' a >  e ” 6 £ §`  ¦ S X ‰ “   % i



.

Ù þ

˜d ” # Q: l > & h  ½ + ËF K,  $ í , ½ ¨› ¸ì  r$ 3 , EXAFS

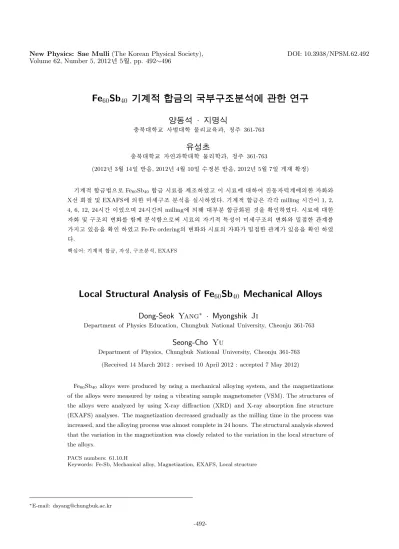

Local Structural Analysis of Fe ₆₀ Sb ₄₀ Mechanical Alloys

Dong-Seok Yang ^∗ · Myongshik Ji

Department of Physics Education, Chungbuk National University, Cheonju 361-763

Seong-Cho Yu

Department of Physics, Chungbuk National University, Cheonju 361-763 (Received 14 March 2012 : revised 10 April 2012 : accepted 7 May 2012)

Fe

60

Sb

40

alloys were produced by using a mechanical alloying system, and the magnetizations of the alloys were measured by using a vibrating sample magnetometer (VSM). The structures of the alloys were analyzed by using X-ray diffraction (XRD) and X-ray absorption fine structure (EXAFS) analyses. The magnetization decreased gradually as the milling time in the process was increased, and the alloying process was almost complete in 24 hours. The structural analysis showed that the variation in the magnetization was closely related to the variation in the local structure of the alloys.

PACS numbers: 61.10.H

Keywords: Fe-Sb, Mechanical alloy, Magnetization, EXAFS, Local structure

∗

E-mail: [email protected]

-492-

I. " e  ] Ø



$ í " é ¶ ™ è (Fe, Co, Ni)ü < ì ø ͕ ¸^ ‰" é ¶ ™ è(Ga, Ge, Si, Sb)– Ð

½

¨$ í  ) a s " é ¶ >  ½ + ËF K“ É r  € ª œô  Ç Ó ü t o & h  : £ ¤$ í `  ¦
  · p .

:

£

¤ y  Fe-Sb, Co-Fe-Sb, Pd-Fe-Sb½ + ËF K“ É r \ P „  ´ òõ _  : £ ¤$ í

`

 ¦ ° ú “ ¦ e ” # Q" f \ P „   F « і Ð ´ ú §s  ƒ  ½ ¨÷ &“ ¦ e ” “ ¦ [1–6].

Fe-Sb ½ + ËF K“ É r ^ o =õ  î ß –w  7 H _  $ í ì  r q \     y © œ $ í s




© œ $ í ¢ ¸  H ì ø Í $ í `  ¦
 ? /  H X < s ü < ° ú  “ É r : £ ¤$ í `  ¦ s  K

 l  0 AK " f  H ^ o = " é ¶  [ þ t  s _   © œ  ñ Œ •6   x`  ¦ s K K



  9 F « Ñ_  ½ ¨› ¸\  ¦ " î S X ‰ y  · ú ˜   ô  Ç . ^ o =`  ¦ † < ÊÄ » ô

 Ç ½ + ËF K s  y © œ $ í `  ¦ {   H  â Ä º  H ½ + ËF K`  ¦ ½ ¨$ í “ ¦ e ”   H

^ o

= " é ¶   [ þ t s  " f– Ð   ½ + Ë÷ &# Q e ” “ ¦ s    ½ + ˝ ) a ^ o = " é ¶  [ þ t s

 t   H Û ¼— 2 ;[ þ t _   © œ  ñ Œ •6   x \  _ K  Û ¼— 2 ;[ þ t s  † ½ Ó © œ ° ú

“ É

r ~ ½ ӆ ¾ Ó`  ¦ ° ú l  M :ë  H“    כ Ü ¼– Ð · ú ˜ 94 R e ”  . Fe-Sb ½ + ËF K

`

 ¦ ball milling \  _ ô  Ç l > & h Ü ¼– Ð ] j› ¸   H  â Ä º ì  r ´ ú ˜ r

ç ß –\     ^ o = " é ¶  [ þ t  s _    ½ + Ës   Ø Ô>
 è ß – .

l

> & h  ½ + ËF K Ü ¼– Ð Fe-Sb½ + ËF K`  ¦ ë ß –[ þ t  â Ä º ì  r ´ ú ˜ r ç ß –\ 

 É

r ^ o = " é ¶  [ þ t  s _    ½ + Ë x 9   l  — ¸F ' pà Ô_     o\  ¦ ´ ò õ

& h Ü ¼– Ð ì  r$ 3 ½ + É Ã º e ”  .

l

> & h  ½ + ËF KZ O “ É r 1966¸   p ² D G _  INCO \ " f > hµ 1 Ï  ) a s

A  e ” _  › ¸$ í _  ½ + ËF K`  ¦ @ /| ¾ Ó Ò q tí ß –½ + É Ã º e ”   H l Õ ü t – Ð µ

1 τ   % i “ ¦, 1980¸  @ / Ò'   H q & ñ | 9  ½ + ËF K`  ¦ ë ß –× ¼  H l  Õ

ü

t – Ð ´ ú §“ É r ƒ  ½ ¨ [ þ t _  › ' a d ” `  ¦ ~ à Î  M ® o  . ¢ ¸ô  Ç l  1990¸   Â

Ò'   H
” ¸½ ¨› ¸ x 9 
” ¸ß ¼l \  ¦ ° ú   H F K5 Å q x 9  [ j b ”  4 Ÿ ¤

½

+ ˙ èF ì  r ´ ú ˜ ] j› ¸\  > & h  ½ + ËF K s  ´ ú §s  s 6   x ÷ &“ ¦ e ”  . ^ o =

"

é

¶  [ þ t  s _    ½ + ˛ ' a > \  ¦  € Œ •  9€   ½ + ËF K _  p [ j½ ¨› ¸

\

 ¦ ì  r$ 3 ½ + É € 9 כ ¹ e ” Ü ¼ 9 l > & h  ½ + ËF K _  ² D G  ҽ ¨› ¸ ì  r$ 3

“

É r EXAFS ì  r$ 3 s  ´ òõ & h s  . EXAFS ì  r$ 3 Z O “ É r 1971¸   p

² D G _  Sayers“ §Ã º > hµ 1 Ïô  Ç  כ Ü ¼– Ð X‚  s  Ó ü t| 9 \  È Ò

÷

&€   Ó ü t| 9 `  ¦ ½ ¨$ í   H " é ¶  \  { 9   # Œ „   \  ¦ ~ ½ ÓØ  ¦

“

¦ s  ~ ½ ÓØ  ¦ ) a „    s Ö  © ô  Ç " é ¶  [ þ t – РÒ'  Ê ê~ ½ Ó í ß –ê ø Í

#

Œ % ƒ6 £ § _  " é ¶  – Ð ÷ &[  t  ü <" f   É r „   [ þ t s  ~ ½ ÓØ  ¦ ÷ &  H X

< % ò † ¾ Ó`  ¦ Å Òl  M :ë  H \  X‚  _  f  ¨ à º> à º_     o µ 1 ÏÒ q t ô

 Ç . s     o\  ¦ y Œ ™t  # Œ s Ö  © ô  Ç " é ¶  [ þ t _    ½ + ˛ ' a > \  ¦ µ

1 ßy   H l Õ ü t s   [7,8]. š ¸Z þ t ± ú ˜ EXAFS  H ŠҖ Ð ~ ½ Ó  F  g`  ¦



6   x # Œ ì  r$ 3   9, ~ ½ Ó  F  g`  ¦ s 6   x # Œ ì  r$ 3 ½ + É  â Ä º z  ´ +

« >š ¸ \  ¦ S \ ‰ l & h Ü ¼– Ð ×  ¦{ 9  à º e ”  .   " f EXAFS ì  r

$ 3

Z O “ É r š ¸Z þ t ± ú ˜ ~ ½ Ó  F  g 5 Å q l \  ¦ ˜ ÐÄ »ô  Ç ‚  ”  ² D G`  ¦ ×  æd ”  Ü

¼– Ð ’  Ó ü t| 9  x 9  ’  ™ èF _  > hµ 1 Ï\  ´ ú §s  s 6   x ÷ &“ ¦ e ”  . þ j



 H  € ª œô  Ç l > & h  ½ + ËF K \  @ / # Œ EXAFSì  r$ 3 s  s À Ò# Q

&

’ “ ¦ l > & h ½ + ËF K _  Ó ü t o & h  : £ ¤$ í õ  ² D G  ҽ ¨› ¸ü <_  › ' a >

&

h   µ 1 ß) €t “ ¦ e ”   [9,10].

‘

: r ƒ  ½ ¨\ " f  H l > & h  ½ + ËF K`  ¦ s 6   x # Œ Fe

⁶⁰

Sb

40

½ + ËF K

`

 ¦ ë ß –[ þ t% 3 “ ¦ Õ ª כ _   l & h  : £ ¤$ í _     o\  ¦ · ú ˜ ˜ Ðl  0 A K

 ”  1 l x  § 4 > – Ð r « Ñ_    o\  ¦ 8 £ ¤& ñ % i  . ¢ ¸ Õ ª r

«

Ñ[ þ t \  @ /ô  Ç EXAFS ì  r$ 3 `  ¦ y Œ •y Œ • z  ´r  # Œ Fe

60

Sb

40

l

>

& h  ½ + ËF K \ " f ^ o = Å Ò0 A_  local structure   o\  ¦ 8 £ ¤& ñ

%

i “ ¦ s  ½ ¨› ¸_     oü <   o    oü <_  › ' aº  $ í `  ¦ › ¸

% i  .

II. ÷ m Ç] M öU ê s0 n É

{ 9

 _  ß ¼l  50-100micron“   Fe, Sb_  60:40 ™ D ¥ ½ + Ë ì  r

´ ú

˜– РÒ'  SPEX 8000 Mixer&Miller_  ì  r  W õ & ñ `  ¦ : Ÿ x

#

ΠFe

⁶⁰

Sb

40

l > & h  ½ + ËF K`  ¦ ë ß –[ þ t% 3  . Fe

⁶⁰

Sb

40

_  › ¸$ í q



 H ^ o =õ  î ß –w  7 H _  " é ¶   à º_  q s  9 Û ¼_ …“  Y UÛ ¼ ^  ¦ õ  r

«

Ñ_  | ¾ Ó_  | 9 | ¾ Óq   H @ /| Ä Ì 5:1s % 3  . Milling r ç ß –“ É r y Œ • y

Œ

• 1, 2, 4, 6, 12, 24 r ç ß –s % 3 Ü ¼ 9 y Œ • r ç ß –@ /\  + þ A$ í ÷ &



 H r « Ñ_   $ í x 9  ½ ¨› ¸ì  r$ 3 `  ¦ z  ´r  % i  .   o  H ”   1

l

x r « Ñ  § 4 >  (vibrating sample magnetometer)– Ð 8 £ ¤

&

ñ % i “ ¦ þ j@ / “    l  © œ“ É r 10 KOe s % 3  . r « Ñ_  p  [

j½ ¨› ¸  H EXAFS (extended x-ray absorption fine struc- ture) ì  r$ 3 \  _ K  › ¸  ÷ &% 3  . EXAFS z  ´+ « >“ É r Fe K- edge (7112 eV) \ " f z  ´r ÷ &% 3  . 5 Å q l  „   _  5 Å q \ 



-t  €  • 2.5 GeV s  9 z  ´+ « >   H 1 l x î ß – $  © œa A_  c ” „   À

Ӎ  H 120-200 mA s % 3  . 3C1c ”  “  _  DCM (double crystal monchrometor) “ É r Si (111) _    & ñ `  ¦ s 6   x % i  9 DCM \ " f
š ¸  H higher harmonics\  ¦ ] j  l  0 A # Œ

€



• 30 % detuning z  ´r  % i  . EXAFS z  ´+ « >“ É r y Œ • ì  r ´ ú ˜ r

« Ñ\  @ / # Œ È Òõ  f  ¨ à º ~ ½ Ód ”  (transmission mode)Ü ¼– Ð 8

£ ¤& ñ ÷ &% 3  .

III. ÷ m Ç] M ö + s ÇÊ Ý õ m Í À X Ø8 ý

Fe

60

Sb

40

l > & h  ½ + ËF K“ É r Fe ü < Sb_  ™ D ¥ ½ + Ë ì  r ´ ú ˜s  Ó ü t o

&

h

 Ø  æ[  t õ & ñ \ " f ë ß –[ þ t # Q ”   . 6   x l \  Feü < Sb_  ™ D ¥ ½ + Ë ì

 r ´ ú ˜õ  Û ¼_ …“  Y UÛ ¼ ^  ¦`  ¦ V , “ ¦ ™  ¥[ þ t€   ^  ¦ _  ƒ  5 Å q& h “   Ø  æ [

 t õ & ñ \ " f ™ D ¥ ½ + Ëì  r ´ ú ˜s  ì  r  W÷ &  { 9 & ñ r ç ß –s  t
€

½

+ ËF K  o ÷ &l  r  Œ •ô  Ç . s  õ & ñ \ " f Fe-Fe  ½ + Ës  y Œ ™™ è÷ &



 H ì ø ̀   Fe-Sb   ½ + Ës  7 £ x  “ ¦   " f ^ o = " é ¶  [ þ t _  y Œ ™

™

è\     r « Ñ_    o (magnetization)  H y Œ ™™ èô  Ç .

@

/³ ð& h “   y © œ $ í Ó ü t| 9 – Ð · ú ˜ 9”   ^ o =“ É r " é ¶   ì ø Ít 2 £ § s  140 pm s “ ¦ " é ¶  ü < " é ¶    s _  Û ¼— 2 ;  © œ  ñ Œ •6   x \  _ K

"

é

¶  [ þ t _  Û ¼— 2 ;s  ° ú  “ É r ~ ½ ӆ ¾ Ó`  ¦ † ¾ Ó “ ¦ e ”  . ^ o =_    & ñ

½

¨› ¸  H BCC s “ ¦ ^ o =" é ¶  ü < " é ¶    s _  þ j   H] X   o   H 0.248 nm s  . î ß –w  7 H“ É r @ /³ ð& h “   ì ø ͕ ¸^ ‰ Ó ü t| 9 – Ð" f ì ø Í



$ í `  ¦ { “ ¦ e ” Ü ¼ 9 " é ¶   ì ø Ít 2 £ §“ É r 145 pm s “ ¦   & ñ ½ ¨

›

¸  H  Œ ™~ ½ Ó& ñ > – Ð Rhombohedra     ½ ¨› ¸\  ¦ t  9 " é ¶

Fig. 1. Saturation magnetization of Fe

60

Sb

40

mechanical alloys with milling times.

Fig. 2. XRD measurements of Fe

60

Sb

40

mechanical al- loys with milling times.



ç ß – þ j   H] X   o   H 0.291 nm s  . ^ o =õ  î ß –w  7 H _  ™ D ¥ ½ + Ë ì

 r ´ ú ˜s  l > & h  ì  r ´ ú ˜ õ & ñ \ " f % ƒ6 £ § \   H é ß –í  H ô  Ç ì  r ´ ú ˜_  õ

& ñ `  ¦  u    © œr ç ß – ¾ º& h  ) a Ø  æ[  t   H ^  ¦ _  Z  }“ É r \ 



-t \  _ K  ^ o =õ  î ß –w  7 H _    & ñ ½ ¨› ¸    o >   ) a  .

^ o

=õ  î ß –w  7 H _  s “ : r ì ø Í â s  ß ¼>  s
l  M :ë  H \  ì ø Í t

2 £ § s  " f– Ð   É r " é ¶   [ O s €  " f D h– Ðî  r   & ñ ½ ¨› ¸– Ð



7 ~    m €     & ñ `  ¦ + þ A$ í t  3 l w >  q & ñ | 9  © œI – Ð

”

> r F  >   ) a  . l > & h  ½ + ËF K Ü ¼– Ð ] j› ¸  ) a ½ + ËF K _   â Ä º { 9  ì

ø Í& h Ü ¼– Ð ¢ - a# 4 ô  Ç ½ + ËF K`  ¦ ë ß –[ þ t l  # Q§ >  .   " f l > & h

½

+ ËF K“ É r  € ª œô  Ç  © œI _  ½ + ËF K Ü ¼– Ð  o† < Æ& h Ü ¼– Ð + þ A$ í  ) a ½ + Ë F

K õ   H ½ ¨› ¸
 : £ ¤$ í €  \ " f   É r : £ ¤$ í `  ¦ t “ ¦ e ”  . ^ o = õ

 î ß –w  7 H _  l > & h  ½ + ËF K _   â Ä º r ç ß –s   â õ  €  " f ^ o = õ

 ^ o =_    ½ + ËÃ º
 " é ¶  ç ß – þ j   H] X   o     o½ + É  כ s  \ V



© œ÷ & 9   " f r « Ñ_   l — ¸F ' pà Ô,   o, Ç ©o “ : r • ¸ 1 p x \ 



  o e ” `  ¦  כ s  \ V © œ  ) a  .

Figure 1“ É r y Œ •y Œ • 1, 2, 4, 6, 12, 24r ç ß – 1 l x î ß – millingô  Ç r

« Ñ_    o    o\  ¦
  · p  כ s  . s  כ “ É r milling   H 1

l

x î ß – r « Ñ   o÷ &  H q Ö  ¦ s   _  { 9 & ñ † < Ê`  ¦
  · p .

Fig. 3. (Color online) Normalized near edge spectra mea- sured at Fe K edge for Fe

60

Sb

40

mechanical alloys.

Fig. 1 \ " f ˜ Ð1 p w s  6r ç ß – milling t   H   o_     o

ß

¼t  · ú §Ü ¼
 Õ ª s Ê ê 24r ç ß – milling t    o ß ¼>  

% i  . s  כ “ É r l > & h  ½ + ËF K  o õ & ñ s   Œ •1 l x ÷ &% 3 6 £ §`  ¦ _  p

 “ ¦   " f r « Ñ ½ + ËF K  o ÷ &€  " f Õ ª כ _  p [ j½ ¨› ¸

 ß ¼>     o½ + É  כ `  ¦ \ V8 £ ¤ ½ + É Ã º e ”  .

Figure 2  H Fe

60

Sb

40

™ D ¥ ½ + Ë ì  r ´ ú ˜s  1, 2, 4, 6, 12, 24r  ç

ß – 1 l x î ß – millingõ & ñ `  ¦  • 2 ; Ê ê y Œ • r « Ñ\  @ / # Œ XRD 8

£ ¤& ñ   õ \  ¦
  · p  כ s  . Fig. 2\ " f ˜ Ð1 p w s  1-6 r ç ß – milling \ " f  H XRD peak  ß ¼>     t  · ú §€ Œ ¤Ü ¼
 12, 24 r ç ß – milling\ " f  H peak _  0 Au  x 9  — ¸€ ª œs  ß ¼>     o

% i  . s  כ “ É r r « Ñ 6r ç ß – millings Ê ê Ò'  ½ + ËF K  o

s

À Ò# Q & ’ 6 £ §`  ¦ · ú ˜ à º e ”  .

Figure 3“ É r milling r ç ß –@ /Z > – Ð Fe K-edge\ " f 8 £ ¤& ñ ô  Ç Fe

60

Sb

40

™ D ¥ ½ + Ë ì  r ´ ú ˜_  X‚   f  ¨ à º Û ¼& 7 ˜à Ô! 3 s  . Õ ªa Ë >\ " f

˜

Ð1 p w s  6-24 r ç ß –@ /\ " f Û ¼& 7 ˜à Ô! 3 s  ´ ú §s    ô  Ç  כ `  ¦ ^  ¦ Ã

º e ”  . { 9 ì ø Í& h Ü ¼– Ð edge\ " f X‚   f  ¨ à º Û ¼& 7 ˜à Ô! 3 “ É r " é ¶



\  ½ ¨5 Å q ÷ &# Q e ”   H „   [ þ t _  ½ ¨$ í s
 ì  r Ÿ í_  & ñ ˜ Ð\  ¦

?

/Ÿ í “ ¦ e ”  .   " f Ó ü t| 9 _     o \ O Ü ¼€   s  Û ¼& 7 ˜à Ô

!

3 _     o \ O # Q ô  Ç . Õ ª Q
 Fig. 3\ " f Û ¼& 7 ˜à Ô! 3 s



  oô  Ç  כ `  ¦
 ? /Ù ¼– Ð s  כ “ É r milling r ç ß –s  7 £ x † < Ê\ 



  " f" fy  ½ + ËF K s  + þ A$ í ÷ &# Q “ ¦ e ” 6 £ §`  ¦
 ? / 9 : £ ¤ y

 6-24r ç ß –@ /\ " f ´ ú §s    ô  Ç  כ “ É r s  M : ½ + ËF K s  ´ ú §s  + þ A

$ í

÷ &% 3 6 £ §`  ¦ _ p ô  Ç .

Figure 4  H 1, 2, 4, 6, 12, 24 r ç ß –1 l x î ß – millingô  Ç r « Ñ [

þ

t \  @ / # Œ Fe K-edge\ " f 8 £ ¤& ñ ô  Ç EXAFS Û ¼& 7 ˜à Ô! 3 _  Fourier   ¨ 8 Š`  ¦ " f– Ð q “ §ô  Ç  כ Ü ¼– Ð s  כ “ É r Fe" é ¶   Å Ò0 A

\

   É r " é ¶  [ þ t s  # Qb  G>  ì  r Ÿ í % i   H t \  ¦
  · p . é ß – { 9

 7 á x À Ó_  " é ¶  _   â Ä º y Œ • peak  H " é ¶  ç ß –  o  x 9  à º\  ¦

  · p . Fig. 4\ " f ' Í   P : peak millingr ç ß –\ 

Fig. 4. (Color online) Fourier transformed EXAFS spec- tra measured at Fe K-edge for Fe

₆₀

Sb

₄₀

mechanical al- loys.



 & h   y Œ ™™ èô  Ç  כ Ü ¼– Ð
 z Œ ¤ . s  כ “ É r Fe-Fe   ½ + Ë ¢ ¸



 H ordering s  & h   y Œ ™™ èô  Ç  כ `  ¦
  · p .

Figure 4 \ " f 2.4 ˚ A õ  4.5 ˚ A _  Z  }“ É r peak  H ^ o =_  „   + þ

A& h “   BCC½ ¨› ¸\ " f

  H  כ Ü ¼– Ð y Œ • peak_  0 Au

\

 " é ¶  [ þ t s  ´ ú §s  ì  r Ÿ íô  Ç  כ `  ¦
  · p . Fig. 4\ " f ˜ Ð 1

p

w s  „  + þ A& h “   BCC ½ ¨› ¸ 6-24r ç ß – milling\ " f / å L   ô

 Ç    o\  ¦ ˜ Ðs “ ¦ e ” Ü ¼ 9 s  כ “ É r Fe _    & ñ ½ ¨› ¸ s  r

ç ß –@ /\ " f  _  L :t “ ¦ e ” 6 £ §`  ¦ S X ‰ “   ½ + É Ã º e ”  . 24r  ç

ß – milling s Ê ê\   H s  peak  © œ{ © œy  €  • o÷ &# Q e ” # Q" f 24 r ç ß – millingÜ ¼– Ð  © œ{ © œÂ Òì  r ½ + ËF K  o ÷ &  H  כ `  ¦ ^  ¦ à º e ”



.

:

£

¤ y  ' Í   P : peak_  0 Au  Z þ t # Qè ß –  כ Ü ¼– Ð ˜ Ðs  9 s

 כ

“ É r ^ o =s  î ß –w  7 H õ  ½ + ËF K  o ÷ &€  " f     © œÃ º 7 £ x




 Fe-Sb  ½ + Ës  ´ ú § t €  " f ¨ î ç  H " é ¶  ç ß –  o  7 £ x  ô

 Ç  כ Ü ¼– Ð ˜ Г   .

Figure 5  H Fig. 4 _  ' Í   P : peak[ þ t \ " f 6-24r ç ß – milling \ " f    o   H Fe-Fe ordering`  ¦  – Ð ì  r$ 3 ô  Ç  כ s



.
  · p  כ s  . Fig. 5\ " f ˜ Ð1 p w s  6-12r ç ß – milling\ 

"

f  H Fe-Fe   ½ + Ë o  ß ¼>     t  · ú §€ Œ ¤Ü ¼
 12-24r ç ß – milling \ " f  H Fe-Fe   ½ + Ë o  ´ ú §s  7 £ x  “ ¦ order- ing s  y Œ ™™ è   H  כ `  ¦ ^  ¦ à º e ”  . ½ + ËF K _   l & h  : £ ¤$ í “ É r s

 orderingõ  x 9 ] X ô  Ç › ' a >  e ” “ ¦ Fig. 1\ " f ˜ Г     o _

 y Œ ™™ è  H s  ordering_  y Œ ™™ è– Ð [ O " î | ¨ c à º e ”  .

· ú

¡\ " f ˜ Г   XRD x 9  EXAFS ì  r$ 3 `  ¦ : Ÿ x # Œ r « Ñ _

  © œ o  | 9 " f• ¸ (long range order) ü < é ß – o  | 9 " f• ¸ (short range order)\  ¦ ì  r$ 3 ô  Ç   õ  Fe

⁶⁰

Sb

40

™ D ¥ ½ + Ë ì  r ´ ú ˜

“

É r milling s  t 5 Å qH † d \     Fe-Sb½ + ËF K s  + þ A$ í ÷ &€  " f ^ o =

"

é

¶  _   l  — ¸F ' pà Ô y Œ ™™ èô  Ç  כ Ü ¼– Ð
 z Œ ¤ . s   l

—

¸F ' pà Ô_  y Œ ™™ è  H @ / Òì  r Fe-Fe _  ordering    o\  l “

Fig. 5. (Color online) Variations of Fe-Fe orderings of Fe

60

Sb

40

alloys with the milling times.

ô

 Ç  כ Ü ¼– Ð ^  ¦ à º e ” “ ¦, ^ o =`  ¦ † < ÊÄ »ô  Ç  $ í ^ ‰_  Ç ©o “ : r • ¸



 H Fe-Fe   ½ + Ë o \     ^ o =_  Û ¼— 2 ;-Û ¼— 2 ;  © œ  ñ Œ •6   x s  

l  M :ë  H \  Fig. 5\ " f ˜ Г   ordering_     o\   Ø Ô€   24 r ç ß – millingô  Ç ½ + ËF K _  Ç ©o  “ : r • ¸  H ^ o =_  Ç ©o  “ : r • ¸– Ð Â

Ò'  ´ ú §s  # Á # Q± ú ˜  כ Ü ¼– Ð l @ /  ) a  .

IV. + s Ç Â ] Ø

‘

: r ƒ  ½ ¨\ " f  H Fe

60

Sb

40

™ D ¥ ½ + Ë ì  r ´ ú ˜_  l > & h  ½ + ËF K + þ A$ í

`

 ¦ S X ‰ “   % i  . Milling r ç ß –@ /Z > – Ð   o x 9  ½ ¨› ¸_     o

\

 ¦ ì  r$ 3 † < ÊÜ ¼– Ð+ ‹ r « Ñ_   l & h  : £ ¤$ í s  p [ j½ ¨› ¸_     o ü

< x 9 ] X ô  Ç › ' a > \  ¦ t “ ¦ e ” 6 £ §`  ¦ S X ‰ “   % i “ ¦ Fe-Fe or- dering _     oü < r « Ñ_    o x 9 ] X ô  Ç › ' a >  e ” 6 £ §`  ¦ S X ‰

“

  % i  . ¢ ¸ô  Ç l > & h  ½ + ËF K õ & ñ \ " f 24r ç ß – milling`  ¦ :

Ÿ

x # ΠFe

⁶⁰

Sb

40

½ + ËF K s  + þ A$ í ÷ &  H  כ `  ¦ S X ‰ “   % i  .

P

c p 8 ý ò k >

s

  7 Hë  H“ É r 2011 † < Ƹ  • ¸ Ø  æ· ¡ ¤ @ /† < Ɠ § † < ÆÕ ü tƒ  ½ ¨t " é ¶  \ O  _

 ƒ  ½ ¨q  t " é ¶ \  _  # Œ ƒ  ½ ¨ ÷ &% 3 Ü ¼ 9 ƒ  ½ ¨q  t " é ¶ \  y

Œ

™ ô  Ç .

Y

c p w Š à U Ø ”  ô

[1] A. Bentien, G. K. H. Madsen, S. Johnsen and B. B.

Iversen, 2005 International Conference on Thermo-

electrics, 186 (2005).

[2] Y. Zhang, C. Li., Z. Du, C. Guo, J. Li and M. Liu, J. Alloys Compd 509, 4944 (2011).

[3] B. C. Sales, D. Mandrus and R. K. Williams, Science 272, 1325 (1996).

[4] C. Zhou, Sakamoto, Jeffrey, Morelli, Donald, X.

Zhou, Guoyu Wang, Uher and Ctirad, J. Appl. Phys.

109, 063722 (2011).

[5] C. Zhou, D. Morelli, X. Zhou, G. Wang and C. Uher, Intermetallics 19, 1390 (2011).

[6] J. Navratil, F. Laufekb, T. Plechacek and J. Plasil, J. Alloys Compd. 493, 50 (2010).

[7] D. E. Sayers, E. A. Stern and F. W. Lytle, Phys.

Rev. Lett. 27, 1204 (1971).

[8] B. Ravel and M. Newville, J. Synchrotron Rad. 12, 537 (2005).

[9] D.-S. Yang, N. Kim, Y.-G. Yoo and S.-C. Yu, Phys.

Status Solidi A 205, 1766 (2008).

[10] D.-S. Yang, S. Kim, Y.-G. Yoo and S.-C. Yu, New

Physics: Sae Mulli 60, 658 (2010).
