압전 재료의 탄성표면파 특성과 단백질의 고정화

정우석·홍철운·김기범^† 전북대학교공과대학생체정보공학부

561-756 전북전주시덕진구덕진동1가 664-14 (2005^년 11^월 11^일^접수, 2006^년 1^월 20^일^채택)

Surface Acoustic Wave Characteristics of Piezoelectric Materials and Protein Immobilization

Woo-Suk Chong, Chul-Un Hong and Gi-Beum Kim^†

Division of Bionics and Bioinformatics, College of Engineering, Chonbuk National University, 664-14, Duckjin-dong 1ga, Duckjin-gu, Jeonju, Jeonbuk 561-756, Korea

(Received 11 November 2005; accepted 20 January 2006)

요 약

본연구에서는전기적결합계수가큰 PMN-PT 압전재료를사용하여탄성표면파를발진시켜단백질을검출할수 있는새로운바이오센서로써이용가능성을확인하고자시도하였다. 실험결과 PMN-PT 압전재료의중심주파수필 터링은 LT 압전재료보다우수하였지만, 만족할만한결과를얻을수는없었다. 또한, 본연구에서는위암을일으키는

mismatched DNA를검출하기위한방법을개발하고자하였다. 그결과 EDC 용액을사용하여 NTA에 MutS를고정화 하였다. 그러나 Ni(니켈)을사용하여 MutS를고정화하여 mismatched DNA를측정하는것이더효과적인방법이라판 단된다.

Abstract −In this study, in using a piezoelectric material of Pb(Mg1/3Nb2/3)O3-PbTiO3 (PMN-PT), which has a high electromechanical coupling coefficient, we have tried to study about this material can be practically available as a new biosensor to detect protein by using surface acoustic wave (SAW). As the results, the filtering of the center frequency of the PMN-PT substrate is a superior result to that of the LiTaO3 (LT) substrate, but the result was not completely satis- factory. Also this study attempts to develop a sensing method to detect mismatched DNA in order to diagnose cancer.

We could directly immobilize the MutS to the NTA using the EDC solution. But, we immobilized MutS using nickel and it is judged that is more effective method to detect mismatched DNA.

Keywords: Surface Acoustic Wave Biosensor, Electro-mechanical Coupling Coefficient, PMN-PT, Protein Immobilization

1. 서 론

바이오센서는 효소, 균 및 생물조직 등을 이용한 계측센서, 생체 계의 메커니즘을 모방한 계측시스템 센서, 생체계를 대상으로 하여 계측하는 센서 등을 일컫는 말이다[1, 2]. 이와 같은 바이오센서의 특징으로 센서의 일정한 물질에만 작용하는 반응 특이성, 간편성, 미량성 그리고 측정물질을 분리하지 않고 직접 측정할 수 있다는 장점 때문에 의료, 식품 및 환경 등의 다양한 분야에 응용되고 있 다[1, 3-7]. 최근 들어 바이오센서를 이용하여 생체 내에 극 미량 물 질의 존재를 찾아내어 생체 물질 정보를 인지하기 위한 연구가 진 행 중이다. 그러나 현재 개발되어 있는 바이오센서의 대부분은 단 기능 센서로 한정되어 있어 복잡한 생체 물질 정보를 인식하는 것

이 곤란하다. 그러므로 생체 물질을 분자수준으로 인식하는 것과 종합적인 생체 물질정보로부터 정확한 판단과 미래의 예측까지 가 능한 지능화 바이오센서의 개발이 필요하다[8]. 그러므로 본 연구 팀에서는 이와 같은 바이오센서를 개발하기 위하여 탄성표면파 (surface acoustic wave, SAW)를 이용한 센서를 개발하고자 시도하 고 있다. 탄성표면파를 이용한 신개념의 바이오센서는 SAW를 발 진하기 위한 미세 전극(inter-digital transducer, IDT)의 주기로 주파 수가 결정되어 진다. 발진된 주파수는 센서의 표면상 물질 흡착이 발진 주파수의 변화로 검출되며 주파수 변화는 발진 주파수의 제 곱에 비례하기 때문에 고주파수화가 용이하다. 이와 같은 SAW를 이용한 방법은 기존의 바이오센서보다 큰 주파수 변화를 얻을 수 있으며 액상과 기상에서 동시에 응용이 가능하고 여진 주파수가 기 존의 바이오센서보다 최대 10배 이상 크다. 그러므로 집적성이 용 이하여 바이오센서를 소형화로 제작이 가능하고, 실시간 측정이 가

†To whom correspondence should be addressed.

E-mail: [email protected]

(2)

Korean Chem. Eng. Res., Vol. 44, No. 2, April, 2006

성과정을하여야하기때문에불편하다. 그러나본연구에서는니 켈과 His-Tag^이^없는^상태에서 NTA^와 MutS^가^{선택적으로}^결합하

도록시도하였다. 또한, 기존에는금표면에단백질을고정화하였 으나, 본연구에서는금을사용하지않고고분자박막을압전기판 에코팅한후단백질을고정화되도록시도하였다.

2. 실험방법 2-1. SAW특성평가

SAW 필터의기본구조는 Fig. 1과같이압전기판상에얇은금속 전극으로형성된 2^개의 interdigital transducer(IDT)^로^구성되어^있

다. 이중한개의 IDT에서인가된전압에의해표면탄성파를발 생시키는데흔히이것을입력 IDT 또는송신기(transmitter) 라고 한다. 이때발생된표면탄성파는기판표면의 free surface를따라 적절한주파수로팽창과압축으로두번째 IDT^에^전달되어^역^압

전효과에의해전기적신호로변환된다. 이두번째 IDT를출력

IDT 또는수신기(receiver)라고한다. 주파수는 IDT의거리(ωs), IDT

의폭(ωf), 파장(λ) 그리고 SAW의속도(vs)의관계에의하여결정 되며 f = vs/^λ, ^λ= 2(^ωs+^ωf)^으로^나타낼^수^있다. ^본^{연구에서는} 5"

크기의 PMN-PT, LT 웨이퍼위에 IDT 전극을제작하였으며, 제작 된센서들의성능을평가하기위하여발진주파수법을이용하였다.

실험장치는 Fig. 2와같이발진주파수시스템을구성하였으며,

SAW^의^구조를^관찰하기^위하여 probe station^을^{사용하였고}, ^실험

에사용된센서는 7종류이며, 각각의특성은 Table 1에나타내었다.

본연구에서사용되어진 PMN-PT 압전재료는 Bridgman 법을이 용하여결정을성장시켰으며성장되어진결정은센서를제작할수 있는크기로절단하여웨이퍼를제작하였다. 4"^크기의 PMN-PT ^웨

이퍼위에 IDT 전극을제작하기위하여 photolithography 법을이 용하여제작하였다. IDT 전극은알루미늄으로제작하였으며두께는

3,000 Å으로하였다. 또한, PMN-PT 압전기판재료의특성을비교 하기위하여 LiTaO3(NT) 압전기판을사용하여센서를제작하였다.

2-2. 단백질고정화

QCM 전극의금표면에 NTA를고정화하기위하여자기조립단 분자층형성방법(self assembled monolayer process)을이용하였다. NTA(nitrilotriacetic acid) 수용액을 10 ml의시험관에 5 ml를주입 하고 QCM(quartz crystal microbalance) ^전극을^담갔다. QCM ^전

극이담겨있는 NTA 수용액 vial을 50 °C의배양기에서 3시간이 상보관하였다. 3시간이경과후 QCM 전극을빼내어대기중에서

30분정도 NTA의고정화를안정화시켰다. 안정화이후증류수를 사용하여세척하고수분을제거하였다. MutS^는 NTA^에^직접^고정화가

어렵기때문에 EDC(1-Ethyl-3-(3-Dimethylaminopropyl) Carbodiimide)

용액을사용하여 NTA 표면에고정화하였다. EDC를 NTA에고정

화하기위하여 10 mM, pH 7의 PBS(phosphat buffer solution)를사 용하여 20 mM^의 EDC ^용액을^{제조하였다}. ^제조^방법은 PBS 5 ml, 19.17 mg을용해시켰다. 제조된 EDC 용액에 NTA가고정화된전극 을담그고상온에서 4시간이상정치시켰다. NTA-EDC가고정화되어 있는전극에 MutS 단백질을고정하기위하여전극을 quarts crystal analyzer에연결하고초기진동주파수(Initial frequency)를측정한이후

micropipet^을^사용하여 1 ml^의 MutS ^단백질을^테스트 cell^에^주입

후시간의경과에따라진동주파수의변화를측정하였다. 실험은 진동주파수의변화가거의없는상태가될때까지실시하였다.

2-3. PMMA코팅

QCM 전극에 PMMA 고분자를코팅하기위하여 PMMA를 80 °C Fig. 1. SAW interdigital transducer (IDT).

Fig. 2. Oscillation circuit system for detecting frequency.

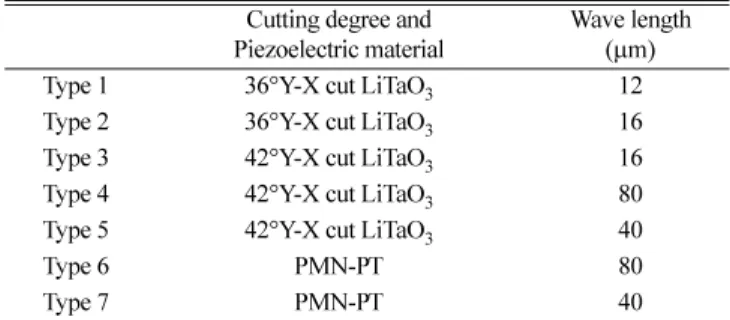

Table 1. Types of SAW sensor

Cutting degree and

Piezoelectric material Wave length (µm)

Type 1 36°Y-X cut LiTaO3 12

Type 6 PMN-PT 80

Type 7 PMN-PT 40

(3)

의 2-ethoxyethyl acetate로용해시켜용액상태를만든후 spin coater

를사용하여압전기판에코팅하였다. ^코팅^후 180 °C ^드라이^오븐

에서 2시간건조한후 2.2 단백질고정화방법과동일하게실시하

였다.

3. 실험결과 및 고찰 3-1. SAW특성평가

Fig. 3은 LiTaO3(LT) 압전기판을사용하여제작한센서들의주파 수응답특성을측정한결과로 Fig. 3(a)^는 type 1, Fig. 3(b)^는 type 2

그리고 Fig. 3(c)는 type 3의주파수응답을나타낸그림이다. 중심 주파수를측정한결과 type 1은 348.764, type 2는 261.939 그리고

type 3은 261.375 MHz를나타내었다. 그러나각각의그림에서확 인할수있었던사실은중심주파수와주변주파수들의주파수응 답특성을비교하였을때, 3종류(type 1~3)의센서에서는중심주파 수를제외한다른주변주파수를필터링효과가만족할만큼좋지 않았다.

Fig. 4^는 LT ^압전^기판과 PMN-PT ^압전^기판을^사용하여^제작한

SAW ^센서의^주파수^응답^특성을^나타낸^결과이다. ^그림에서^파장

은 40, 80µm 그리고속도는 2,336 m/sec로하였을때결과이다. 그

림에서알수있듯이 50, 100 MHz 일때가장큰진폭을보이며

이는이주파수가중심주파수임을나타낸다. 중심주파수를중심으 로주변주파수들의진폭크기를비교하였을때앞의실험결과와 는다르게중심주파수주위의주변주파수에대한필터링효과가

LT 기판을사용할때보다훨씬향상된결과를나타내었다. 그러나 본연구에서원하는주파수필터링효과는나타나지않았다. 그이

유는 IDT ^전극^패턴^설계에^문제점이^있을^것이라^판단된다. ^입력

단자를통하여전달되어진파는출력단자방향과입력단자의뒤쪽 방향으로전달되는표면탄성파가형성된다. 이때반대방향으로전 달된파가구부러져있는입력단자에의하여반사되어다시출력 단자방향으로전달되는반사파가발생하였기때문이라판단된다.

이와같이형성된반사파는출력단자방향으로전달되는표면탄성 파와중첩이되어주파수필터링이좋지않은결과가나타난것으

로판단된다. 그러나가장중요한것은 PMN-PT 기판의전기기계

결합계수는 0.91, ^기존의 LT ^기판은 0.02^이며 PZT ^기판은 0.7(F/m)^로

다른기판재료들보다우수함을확인할수있었다.

금표면에 NTA-MutS ^단백질을^고정화한^실험을^한^결과^다음

과같은결과를얻을수있었다. Fig. 5는시간의변화에따른진동

주파수의변화와 NTA-EDC에고정화되는 MutS 단백질의단위면

Fig. 3. Frequency responses in LiTaO₃(LT) sensor without an absorber for input and output probes. (a) Type 1, (b) Type 2, (c) Type 3.

Fig. 4. Frequency responses of SAW sensors fabricated with LT and PMN-PT piezoelectric substrates. (a) Type 4 and 6, (b) Type 5 and 7.

(4)

적당질량변화를측정한결과이다. 실험시간이 90분경과후진동 주파수의변화가없어실험을종결하였다. 실험결과시간의변화에

따라진동주파수는감소하는경향을보이고있으며 MutS의질량

변화는증가하는경향임을알수있었다. ^이와^같은^이유는 MutS

가 NTA-EDC 표면에화학적결합을하여질량의변화가증가하여

진동주파수가감소하기때문이다. 실험결과 90분동안 MutS의고

정화질량을측정한결과 0.00622 g/cm²가고정화됨을확인할수

있었다. ^그러나^실제 QCM ^전극에^{고정화되는}^질량을^{계산하였을}

때전극의면적이 0.196 cm²이므로실제질량은 0.00122 g의 MutS

가고정화됨을확인할수있었다.

Fig. 6은시간의변화에따른고정화진행속도를측정한결과

1^차^함수로^나타낼^수^있었다. ^이와^같은^결과는 NTA^에 MutS^를^고

정화하는시간을예측할수있으며 MutS 단백질의고정화를실험

에의하여본연구팀이계획하였던 single straight DNA을 MutS 단 백질대신고정화시킬수있을것이라판단된다.

Fig. 7^은^금^{표면에서의}^단백질^고정화^{실험결과이다}. ^고정화^실

험결과금표면에 NTA를고정화하고다시 NTA 표면에 MutS를 고정화한결과 4.5 µg/cm²의 MutS가고정화되었다. 그러나 NTA

표면에니켈을고정화하고니켈에 MutS를고정화한결과 11µg/cm²

의 MutS^가^{고정화되었다}. ^이와^같은^실험결과^니켈을^사용하지^않고

MutS을고정화할수있음을확인할수있었으나, MutS의고정화

되는양이적기때문에 mismatched DNA를검출하기위한효과적

인방법이아님을확인할수있었다. 그러나니켈을사용하여 MutS

를고정하는방법은 mismatched DNA^를^검출하기^위한 MutS^의^양

이많기때문에효과적인방법이라판단된다.

Fig. 8과 9는금을사용하지않고 PMMA 고분자박막을압전기

판에코팅한후단백질을고정한결과이다. 실험결과 PMMA 고

분자박막에직접 MutS^을^고정화한^결과 4.9 µg/cm²^의 MutS^가

고정화되었음을확인할수있었다. 이와같은실험결과는앞의실 험결과보다는간단한실험과정을통하여 mismatched DNA를검

출하기위한 MutS를고정화할수있으나 PMMA 박막에고정화

MutS^의^방향성이 ^일정하지^않기^때문에 ^효과적인 mismatched

DNA 검출이가능하지않다고판단된다. 그러나 PMMA 박막표

면에 NTA를고정화하고 MutS를고정화하였을때 3.5 µg/cm²의

MutS가고정화되었음을확인할수있었다. 이와같은실험결과 는금을사용하였을때보다는적은양의 MutS가고정화되지만,

금을사용하지않고고분자박막에단백질을고정화할수있음을 확인할수있었다.

Fig. 5. The results from the changes in the vibration frequency for the

passage of time, and the mass changes of the MutS protein. Fig. 6. The results of the immobilization speed for the passage of times.

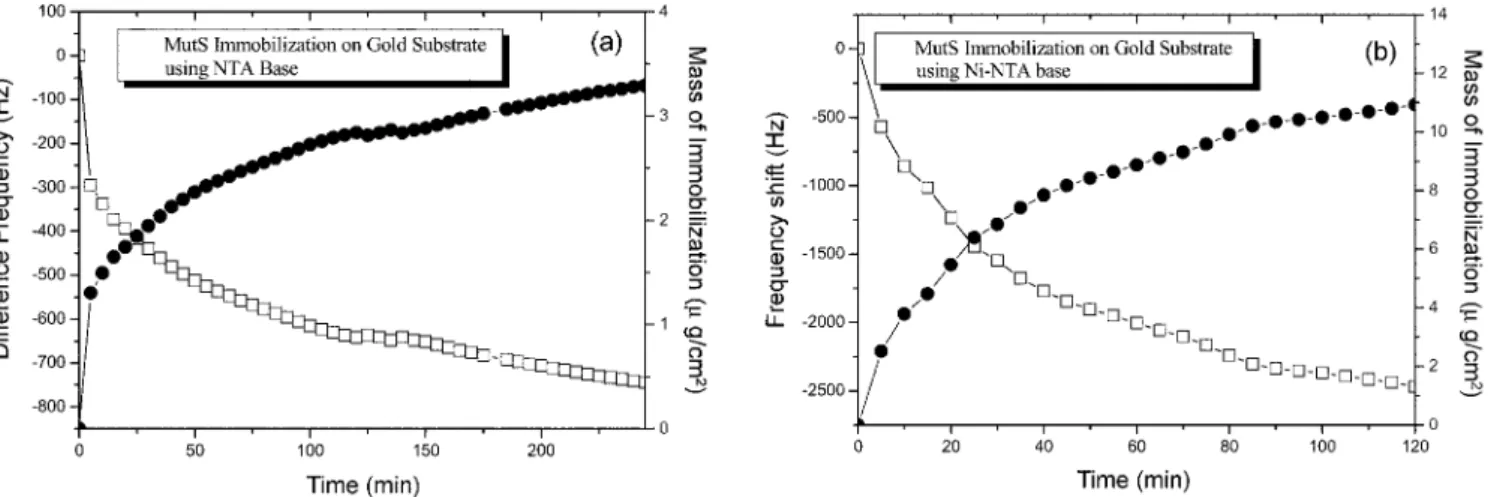

Fig. 7. The results from the changes in the vibration frequency for the passage of time, and the mass changes of the MutS protein on the gold substrate. (a) NTA Substrate, (b) Ni-NTA Substrate.

(5)

Fig. 11은금표면에 MutS-NTA를고정화한후 mismatched DNA

의고정화정도를측정한결과이다. ^실험에^사용된 mismatched

DNA는 Fig. 10과같은구조의 DNA를사용하였다. Fig. 10은정

상적인 DNA 구조이지만붉은색으로표시된 염기(A(Adenine)-

T(Thymine))구조에서 A을 G(Guanine)으로변형을시켜 mismatched DNA^을^제조하여^{사용하였다}. ^실험결과 MutS^에^고정되는 mismatched DNA는 6.3µg/cm²고정화되었다. 그러나위암을일으키는 mismatched DNA를측정하기위해서는더많은양의 DNA가고정화되어야하

지만, 본연구에서시도되었던방법은적절한방법이될수는없 다. 그러므로측정이가능한범위의 DNA를고정화하기위해서는

니켈을사용하여 MutS^를^고정하는^방법이^더^효과적인^방법이라

판단된다.

4. 결 론

본연구에서는 PMN-PT 기판을사용하였을때중심주파수에대 한주파수필터링은 NT 기판을사용하였을때보다우수하였다. 그 러나본연구에서원하였던주파수필터링효과는얻지못하였다.

그이유는 IDT ^전극^패턴의^설계에^있어서^문제점이^있을^것이라

판단된다. 그러나 PMN-PT 기판의전기기계결합계수가우수하므로

주파수필터링을증가시키기위한새로운 IDT 전극설계가이루어

진다면 SAW 센서로활용이가능하리라판단된다. 또한, 본연구를

통하여우리는 MutS^를 EDC ^용액을^촉매제로^사용하여 NTA^에^직

접고정화할수있었다. 이와같은결과를통하여 mismatched DNA

를검출할수있을것이라판단된다. 그러나니켈을사용하여 MutS

를고정화하여 mismatched DNA를측정하는것이더효과적인방 법이라판단된다.

감 사

본연구는보건복지부주관신개념바이오/피지오센서기술연구 센터지원에의해이루어진것입니다(02-PJ3-PG6-EV05-0001).
